Как выбрать гидравлический трубогиб — какой лучше и почему

На что обратить внимание при выборе ручного трубогиба?

Если вы решили купить трубогиб, обратите внимание на рекомендации специалистов:

Выбирайте продуманные до мелочей трубогибы, чтобы выпускать серийные изделия с постоянным качеством

Чтобы получать дуги без заломов и трещин, боковые опорные ролики должны быть прочно зафиксированы. Металл не должен смещаться в процессе.

Чтобы гнуть дуги одинакового радиуса, выбирайте трубогибы с линейкой. Она упрощает работу — по ней удобно замерять показания и ориентироваться на них во время гибки нескольких дуг.

Чтобы процесс не был в тягость, выбирайте трубогибы, на которых гибка происходит без усилий. Гнуть трубы легко на тех трубогибах, конструкция которых продумана до мелочей.

Выбирайте надежные станки из закаленной стали

Если вы покупаете трубогиб от 10 тысяч рублей, то обратите внимание на качество сборки и металла. Все детали станка должны быть выполнены только из высокопрочной стали

Например, модели BendMax изготовлены из стали твердостью 42-48 HRС, она устойчива к изнашиванию и деформации. Поэтому станки служат долго, не требуют ремонта или покупки расходников

Все детали станка должны быть выполнены только из высокопрочной стали. Например, модели BendMax изготовлены из стали твердостью 42-48 HRС, она устойчива к изнашиванию и деформации. Поэтому станки служат долго, не требуют ремонта или покупки расходников.

Когда вы часто сгибаете металл на трубогибе, большая нагрузка приходится на опорные и прижимной ролики. Поэтому выбирайте модели с роликами из закаленной стали.

Выбирайте компактные, мобильные трубогибы

Если вы хотите использовать станок на даче или в гараже, выбирайте переносной и компактный трубогиб. На трубогибе должно быть подготовлено достаточно отверстий, чтобы зафиксировать его на рабочей поверхности.

Выбирайте трубогиб исходя из ваших потребностей

Если вам нужно согнуть теплицу или навес для дачи, подойдет модель Bendmax-200.

Если вы используете трубогиб на производстве и гнете дуги часто, выбирайте Bendmax-300.

Обе модели сделаны в России. Гарантия на каждую — 3 года.

Отличия — в максимальном размере материала.

На BendMax-200 работают с квадратной трубой 40х40х2 мм.

На BendMax-300 работают с квадратной трубой 40х40х2,5 мм.

Не переплачивайте — выбирайте трубогиб по принципу “Цена = Качество”

Цена трубогибов не всегда определяется качеством, рекомендуем выбирать модели отечественного производства и анализировать комплектацию. Оптимальные расценки предлагает сайт www.kovka-stanki.ru. Популярные модели трубогибов можно приобрести за  15 — 19 тысяч рублей.

Посмотрите видео о сравнении трубогибов. Все три стоят одинаково, но разительно отличаются по качеству.

ВИДЕО

Информация  и характеристики трубогибов Bendmax взяты с официального сайта www.kovka-stanki.ru.

3 марта 2017

Изготовление ручной роликовой модели

Изготовление ручного трубогиба своими руками производится из одних стальных деталей без использования особых механических приспособлений. Это устройство предназначено для локального изгиба трубы. Для деформирования профиля используется прямое ручное усилие, поэтому трубогиб должен быть оснащен длинным и прочным рычагом.

Далее будет рассмотрен процесс изготовления двухроликового трубогиба, крепящегося к опорной станине. Размеры инструмента могут отличаться от предложенных, в зависимости от потребностей и материалов.

Необходимые материалы и инструменты

Деформация труб – трудоемкий процесс, для которого необходимы хорошие и прочные материалы, иначе вместо профиля можно погнуть сам рабочий инструмент.

Для изготовления механического ручного радиального трубогиба понадобятся:

1. Сварочный аппарат.
2. Два ролика из прочной стали (например, марки 1045), которые прошли предварительную токарную обработку. Диаметр большего – 100 мм, а меньшего – 60 мм. Оба толщиной 35 мм и радиусом наружной полости 0,5 дюйма.
3. Стальная труба диаметром не менее 1,5 дюймов с толстой стенкой (минимум 3 мм). Она будет служить рычагом, поэтому минимальная её длина 1,5 метра.
4. Четыре стальные полоски размером 15 х 6 см и толщиной 4-5 мм для фиксации основания трубогиба в тисках, опоры трубы и изготовления ручки. Также понадобится 20-25 см стальной пластины шириной 60 мм и толщиной 3 мм.
5. Два болта: первый диаметром 0,75 дюйма и длиной 60 мм для большого ролика, а второй диаметром 0,5 дюйма и длиной 40 мм для маленького ролика.
6. Стальная пластина 300 х 300 мм и толщиной минимум 3 мм.
7. Тиски.

В процессе работы могут понадобиться и другие общехозяйственные инструменты: молоток, пилки, наждачная бумага, линейка и т.п. Вышеуказанные ролики предназначены исключительно для труб диаметром 1 дюйм, но исключив из них углубление по окружности, можно получить универсальный инструмент для изгиба металлического профиля.

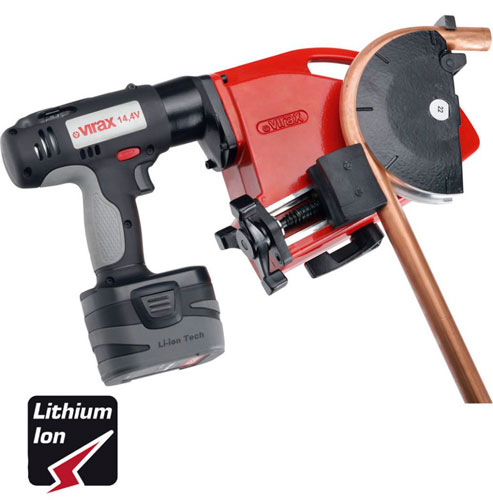

VIRAX EUROSTEM II

Это одна из лучших компактных моделей, представленных на рынке. Однако его цена достигает 110 000 рублей. Это устройство создано во Франции, однако он действительно стоит своих денег. Управление происходит с помощью одной кнопки. На нем возможно установить требуемый угол изгиба изделия. Но максимальный диаметр составляет 30мм. Профильные трубы совсем не поддаются сгибанию.

Подобный инструмент можно использовать в бытовых условиях, но цена очень высокая. Поэтому его часто приобретают специалисты для выполнения нужных работ прямо на месте на объекте заказчика. Данный инструмент не получится применять в промышленных масштабах.

Вот какие преимущества у VIRAX EUROSTEM II:

• Возможность выполнить работы на объекте заказчика.
• Справляется с большинством текущих задач.
• Простота эксплуатации.

Недостатки следующие:

• Высокая цена.
• Невозможно работать с трубами большого диаметра.

Таким образом, этот инструмент стоит использовать специалистам для осуществления ремонтных работ на месте. Но выполнение тяжелых работ лучше доверить крупным станкам.

Таким образом, это основные трубогибы, которые сегодня используются в России. Есть немало ручных и гидравлических моделей, которые применяются для решения домашних задач. Но если планируется применение инструмента на профессиональной основе, то лучше выбирать электрический привод. Это снизит усилия и увеличит производительность. Высокая цена быстро окупается возможность выполнять большое количество работ.

Главные правила

Основные причины дефектов изгибания труб – неправильный (чаще – слишком малый) радиус изгиба и короткий технологический хвостовик («хвост»), расстояние от ближайшего к изгибу конца трубы до его начала. «Хвост» нужен не только для надежного закрепления трубы, «хвост» еще и поглотитель отдачи технологических напряжений. Совершенно правильный трубогиб может дать волну или брак (паразитный изгиб).

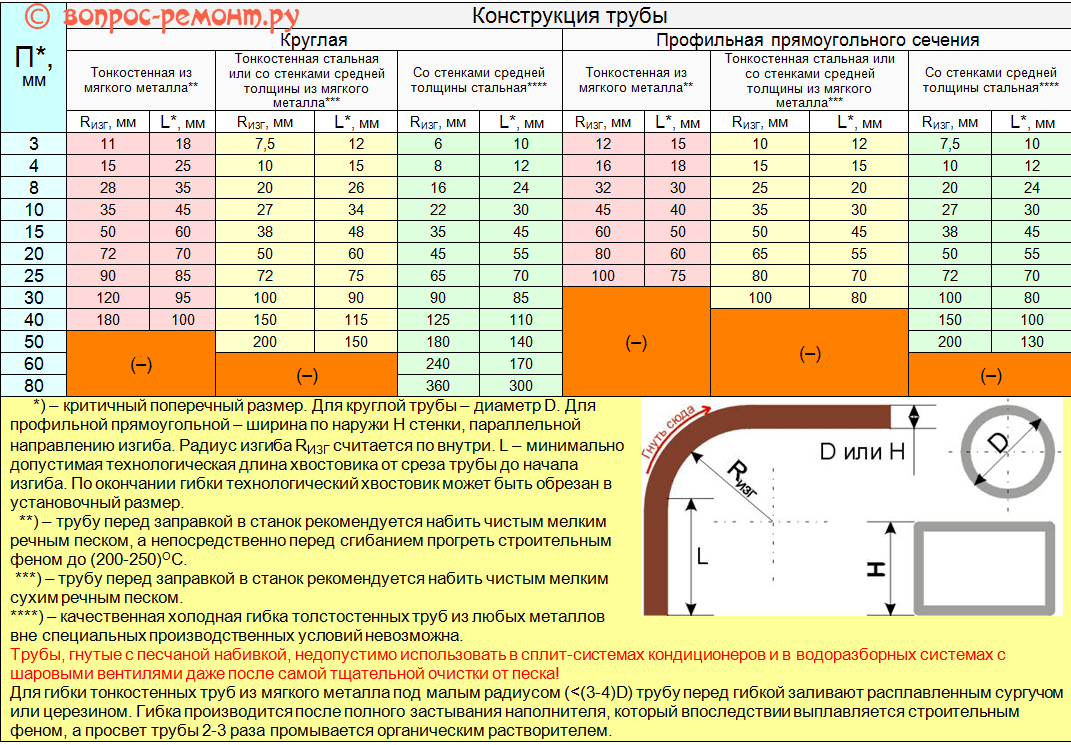

Правила выбора радиуса изгиба трубы RИЗГ и длины технологического хвостовика L сведены в табл.:

ИЗГИЗГ

• Если разница реального и ближайших табличных значение поперечника трубы П более 10%, значения исходных расчетных величин вычисляем интерполяцией. В противном случае – берем ближайшее.
• Приводят табличный RИЗГ к относительной величине rИЗГ, т.е. выражают его в диаметрах трубы D или ее высотах H.
• Для труб диаметром до 10 мм из rИЗГ вычитают 1.
• Для труб диаметром от 11 до 15 мм из rИЗГ вычитают 0,85.
• Для труб диаметром от 16 до 24 мм из rИЗГ вычитают 0,75.
• Для труб диаметром от 25 до 40 мм из rИЗГ вычитают 0,65.
• Для труб диаметром более 40 мм из rИЗГ вычитают 0,5.
• Переводят относительный rИЗГ обратно в численный (миллиметровый) RИЗГ.
• От полученного значения RИЗГ берут ближайшее практически удобное большее.

Пример: нужно выгнуть из стальной трубы 24х24х1,5, т.е. уже относящейся к тонкостенным, сложные полуарки для цветочного домика или шалаша. Строение нежилое, легкое, сложная полуарка несущей конструкцией не является (см. далее), т.е. «водопроводно-бытовые» волна и тянучка приемлемы. Берем данные для трубы H=25. По табл. находим rИЗГ = RИЗГ/H = 80 мм/25 мм = 3,2. Вычитаем поправку (для трубы H=25!): 3,2 – 0,65 = 2,55. Переводим обратно в миллиметры (снова по табличному H=25!): 2,55х25 = 63,75 мм. Т.е., если взять новый радиус изгиба 65 мм вместо «бездефектного» 80, то подбор гибочного приспособления и работа упростятся, возможности художественного выражения формой строения увеличатся, а видимых в готовом строении и/или опасных дефектов не будет.

Просто – радиус

Конкретный трубогиб разрабатывается под радиус изгиба в определенных пределах. Но для выбора прототипа конструкции сразу нужно знать только его очень обобщенное значение:

1. на малые радиусы RИЗГ<5D (или 5H);
2. на средние радиусы 5ИЗГ<20 D или H;
3. на большие радиусы 20D(H)ИЗГ;

Лучшие ручные трубогибы

Модели разделены на несколько категорий, в соответствии с методом гибки. Этот включает модели, которые используются специалистом вручную. Ручные модели не позволят выболнить большой объем работ, в отличие от электрических. Они наиболее доступны в плане цены, однако для гибки требуют соответствующих навыков.

Stayer Мастер 2350-16

Модель с ручным приводом, имеющая рычажную конструкцию. Подходит для гибки труб, имеющих круглое сечение. Материалы, с которыми взаимодействует инструмент: сталь, медь, алюминий. Он подходит для большинства разновидностей труб, что позволяет использовать его в любых сферах. Минимальная толщина обрабатываемой трубы составляет 14 миллиметров, когда как максимальный ограничивается 16 миллиметрами. Радиус сгибания – 95 миллиметров. Сгибает под любым углом от 0 до 180 градусов.

Достоинства

• Хорошо взаимодействует с металлопластиком;
• Прочность;
• Удобство;
• Низкая цена.

Недостатки

Малоэффективен при неаккуратном использовании.

Модель рассчитана на использование в быту: она не подойдёт для регулярных профессиональных работ. Низкая цена делает её хорошей для непродолжительного использования с целью обработки в маленьких постройках.

Force 653180

Ручной трубогиб  с длинной удобной рукояткой. Предназначен для сгибания небольших труб толщиной в 6, 8, 10 миллиметров. Корпус изготовлен из прочного металлического сплава, что обеспечивает надёжность и долговечность инструмента при гибке любых труб. Инструмент выдерживает большие нагрузки, ввиду чего может быть использован в профессиональной среде для регулярного сгибания труб. Последнее осуществляется под углом от 0 до 180 градусов. Взаимодействует со всеми популярными материалами.

Достоинства

• Универсальность;
• Высокая прочность;
• Удобство;
• Лёгкое сгибание тонких/средних труб.

Недостатки

Инструмент довольно громоздкий.

Большая, мощная модель, которая быстро справляется со сгибанием труб среднего размера, изготовленных из любых материалов.

TIM FB1632P

Ручной трубогиб арбалетного типа для гибки с металлополимерными и пластиковыми трубами из цветных металлов. Оптимален, когда при сгибе необходимо соблюдать рельеф на пути. Позволяет удобно сгибать трубы под любым углом, предавая им разные формы. Специфическое строение обеспечивает надёжную защиту от перегиба/деформации трубы. Инструмент портативен: благодаря небольшим габаритам его можно легко переносить. Оснащён несколькими сменными загибами, предназначенными для работы с трубами разного диметра (от 16 до 32 миллиметров).

Достоинства

• Компактность;
• Высокая эффективность;
• Удобство;
• Подходит для труб разного размера.

Недостатки

Высокая цена.

Дорогой, однако очень эффективный инструмент для гибкой обработки трубных конструкций из цветных металлов. Подходит для гибки со сложными конструкциями, так как имеет небольшой размер и удобен в использовании.

Классификация устройств

В бытовых условиях, как правило, применяют следующие аппараты по изгибу отводов из металлопластика:

• Пружинные.
• Арбалетные.
• Гидравлические.

Пружинный

Элемент помещают внутри заготовки с таким расчетом, чтобы её середина оказалась в центре изгиба. Существуют приспособления, которые надевают на трубу. Затем производят изгибание либо вручную, либо с помощью механизмов.

После завершения операции, пружину вытаскивают из отвода за проволоку, конец которой прикреплен к пружине.

Гидравлический

Действие прибора основано на принципах гидравлики. В прочный металлический корпус агрегата встроен гидравлический насос. Этот элемент существенно снижает физические усилия, прилагаемые для гнутья отводов. Посредством управляющего рычага можно изменять угол изгиба, останавливать процесс гибки. Устройством можно гнуть трубы сечением до 125 мм.

Аппарат оснащается как открытой рамой, так и закрытой. В первом случае установка заготовки происходит быстрее, во втором варианте обеспечивается более надежное крепление отвода и безопасное проведение рабочего процесса. Инструмент работает быстро, без заломов и сплющивания на местах изгибов. Им обычно выполняют большие объемы работ. Минимальный радиус изгиба составит 45 мм.

Арбалетные

Механический аппарат рассчитан на сгибание труб сечением от 5 до 32 мм. Приводится в действие физической силой работника.

Чтобы выполнить изгиб с нужным углом, устанавливают подходящий шаблон из комплекта.

Аппарат обеспечивает высокое качество изгиба. Может применяться вместе с пружиной или гидравлическим толкателем, что облегчает работу монтажника.

Наматывающий метод во многом схож с вышеописанным способом. Заготовка прижимается фиксаторами к ролику. Под его вращением отвод наматывается на него до получения нужного результата.

Под определенную работу трубогиб гидравлический подбирается с учетом следующих характеристик:

• диаметр стенок трубы и их толщина;
• требуемый угол изгиба (степень деформации);
• максимальное усилие, оказываемое устройством.

Также оборудование различается по специфике работы. Бывают ручные (механические) и электрические трубогибы. Первые имеют рукоятку, посредством которой накачивается жидкость, и один клапан, возвращающий цилиндр на исходное место. Ручной гидравлический трубогиб предназначен для труб небольшого диаметра.

Для габаритных заготовок лучше подойдет электрический аналог. У него имеется электронасос и двухступенчатая рукоятка, позволяющая цилиндру совершать возвратно-поступательное движение. Трубогиб гидравлический с электроприводом имеет большие габариты и потребляет много энергии, зато оператору работать на нем намного проще.

Виды профилегибочных станков и их устройства

Профильные трубы имеют различную толщину стен и диаметр, поэтому трубогибы требуются разные. Механизмы для гибки профтруб имеют конструктивные отличия от стандартных трубогибов для круглых труб. Ведь профили обладают большой устойчивостью к изгибанию, а также радиус сгиба у них обычно больше.

Станок для гибки профильной трубы

Основные виды трубогибов для профильного изделия:

• по типу привода;
• по методу изгиба;
• по месту расположения подвижного валика.

По типу привода

От угла загиба, а так же материала профтрубы и требуемой точности, зависит выбор гибочного станка, которые бывают:

1. Гидравлическими — предназначены для изгиба трёхдюймовых элементов. Они обладают высоким уровнем производительности, точности и скорости. Встречаются ручного и автоматического типа. Это самый мощный профилегиб, способный изогнуть любую трубу. В него входит — швеллер (широкие и узкие отрезки, по три каждого вида), петлевой замок, ролики — 3 шт. (размещённые на подшипниковых узлах), передающая ручка с втулкой, машинный домкрат.
2. Электрическими — рекомендованы для гибки профильной трубы большого диаметра. Используются чаще для магистральных трубопроводов. Аппарат состоит из:

• рамки из швеллеров;
• прокатных валов из металла— 2 шт;
• трёх шестерёнок;
• металлической цепи;
• редуктора, электрического двигателя с механическим приводом.
• Ручными — они работают за счёт физической силы человека. Предназначены для профиля малого диаметра. Инструмент работает по типу прокатного станка. Основные детали в большинстве своём металлические:
• опорный каток;
• ролики;
• элементы шасси;
• винт регулировки;
• подающая рукоятка.

По способу изгиба

Одну и туже деталь можно изогнуть разными способами, с использованием трубогибов различного типа:

• сегментных — популярность их в том, что деталь, возможно, протаскивать, для получения нескольких поворотных фрагментов;
• арбалетных — суть работы в натягивание металла и сгибание его в одной месте;
• пружинных — предназначенных для пластиковых изделий.

По месту расположения подвижного вала

Подвижной валик может находится в середине, или по бокам (справа или слева):

1. Конструкция, в которой подвижной ролик находится в середине, а крайние валики фиксируются к его корпусу. Они слегка приподняты над основой. Средний ролик устанавливается на специально смонтированном П-образном постаменте, посредине которого крепится крупный прижимной винт. С нижнего края, к винту приваривается прижимной ролик. В процессе вращения этого винта, происходит опускание или поднимание профиля, что приводит его к изгибу. К одному неподвижному ролику следует приварить ручку, с её помощью профиль перемещается по станку. Чтобы облегчить процесс прокатки, неподвижные валы объединяются цепью.
2. С подвижным валом с краю — он размещается справа или слева. Вращается вместе с частью основы, которая соединена со станиной металлическими петлями. На угол изгиба влияет уровень подъёма стола, высота которого меняется домкратом. Конструкция вращается за счёт центрального ролика, к которому приваривается ручка. Чтобы уменьшить прикладываемые усилия, устройство можно снабдить цепью.

Подводя итог, скажем, что наиболее подходящий вид трубогиба, для придания нужного загиба профильной трубе, при монтаже теплицы или некой конструкции на придомовом участке — с ручным приводом. Ведь размер профильной заготовки и объёмы работ небольшие.

Виды гидравлических трубогибов

В первую очередь трубогибы с гидравлическим приводом разделяют на два основных вида:

• ручные;
• с электроприводом.

Ручное устройство подходит для обработки труб в бытовых условиях

Ручной гидравлический трубогиб подразумевает использование одноступенчатой рукоятки. Он имеет всего один клапан, который отвечает за регулирование гидроцилиндра. Электрогидравлический трубогиб, в отличие от ручного, оснащён двухступенчатой рукояткой, которая регулирует рабочее положение цилиндра. Ручной тип является довольно простым и в случае необходимости его можно сделать собственноручно. Электрогидравлический трубогиб позволяет выполнять большие объёмы работы и, как правило, применяется на различных производствах.

Большинство моделей гидравлических трубогибов имеют ограничения по углу гибки: он составляет 90°. Однако, для того, чтобы выполнять изгибы под углом выше прямого, существуют дополнительные элементы, которые без труда можно приобрести в строительных магазинах.

Однако для рабочего процесса на ручных моделях всё же стоит прикладывать определённые усилия — накачивать ручку гидромеханизма. Электрогидравлический трубогиб является более совершенным в плане работы, но и его цена на порядок выше ручного типа. Также не стоит забывать о том, что, эксплуатируя электрогидравлический трубогиб, придётся дополнительно платить за расход энергии.

Гидравлический трубогиб может оснащаться электроприводом, для работы такого устройства нужно иметь постоянный источник питания

Как выбрать трубогиб

1. Принцип действия . Все трубогибы, которые реализуются на отечественном рынке можно разделить на две группы. Изменять радиус изгиба всей трубы позволяют трехвалковые приспособления. Эти устройства встречаются в производственном секторе. Когда согнуть заготовку нужно только на ограниченном участке, то подойдут угловые модели. Они чаще всего используются в быту и в строительной сфере.
2. Тип привода . По-разному трубогибы приводятся в действие. Самым простым приспособлением считается ручной трубогиб. Чтобы согнуть заготовку, оператору придется приложить серьезное мускульное усилие. Гидравлический привод увеличивает усилие, оказываемое на трубу. Поэтому такие устройства способны работать с толстостенными стальными заготовками. Электрический привод обеспечивает высокую скорость сгибания, такое оборудование можно встретить в крупных мастерских и заводских металлообрабатывающих цехах. В быту чаще всего используются ручные и гидравлические устройства.
3. Функциональные возможности . Среди трубогибов встречаются как узкоспециализированные, так и универсальные модели. Для мастеров, которые занимаются монтажными или ремонтными работами, предпочтительнее выглядят устройства, «заточенные» под конкретный вид труб. В домашней мастерской или в коммунальной сфере широкое применение находят универсальные модели. Благодаря сменным гибочным сегментам удается с легкостью сгибать круглые и квадратные трубы, а также прутки и полосы.
4. Вес и габаритные размеры. При выборе трубогиба следует учесть и такие параметры, как вес и габаритные размеры. Самыми компактными являются ручные модели. Перевозить удается и некоторые приспособления с гидравлическим приводом. А вот профессиональное оборудование с электроподключением требует устройства специального фундамента, на который жестко монтируется основание.

Мы отобрали в наш обзор 6 лучших трубогибов. Купить эти модели можно в торговой сети нашей страны. При определении мест в рейтинге учитывалось мнение экспертов и отзывы потребителей.

Топ-5 лучших ручных трубогибов-профилегибов для профильной трубы

Ручные инструменты для гибки профилей могут быть как механическими, так и с гидравликой. Но обе разновидности моделей отличаются легкостью в эксплуатации, умеренной стоимостью и надежностью.

Stalex HTR-40

Универсальный трубогиб для стальных профилей с регулируемыми вальцами позволяет прокатывать заготовки с диаметром 15-40 мм и толщиной стенок 1,5 мм. В процессе радиус гибки можно быстро и легко менять. Ручной станок оборудован гидравликой с грузоподъемностью 2 т, есть возвратные пружины, приводящие прижимной ролик обратно в верхнее положение без усилий со стороны пользователя.

Компактный и мощный трубогиб подходит для выполнения перил, навесов, козырьков и других конструкций, в которых используют профильные трубы. Поскольку в действие станок приводится ручным способом, применять его можно в любом месте вне зависимости от наличия электричества.

Приобрести трубогиб HTR-40 можно от 16000 рублей

Proma KO-200

Станок предназначен для холодной гибки стальных прутьев, профильных труб и металлических полос, работает с материалами средней твердости. Оснащен широким основанием для придания большей устойчивости, также может быть закреплен на верстаке при помощи четырех отверстий. Обладает малым весом и небольшими габаритами, за счет чего легко поддается транспортировке. Подходит для обработки квадратных и круглых труб, максимальный угол изгиба составляет 200°.

Купить профильный трубогиб Proma можно от 13000 рублей

Stalex TR-60

Ручной трубогиб с удлиненным рабочим рычагом позволяет легко придавать нужный изгиб металлическим заготовкам с приложением минимального усилия. На корпусе предусмотрена линейка для контроля радиуса деформации, станок работает с квадратными и круглыми трубами 15-38 мм. Выполнен из стали с порошковым покрытием, подходит для стационарной и настольной установки.

Важно! Минусом модели можно считать отсутствие роликов для работы с профильными трубами в комплекте. Однако их можно докупить отдельно.
Средняя цена Stalex TR-60 стартует от 16000 рублей

Blacksmith MTB10-40

Ручной трубогиб без электрического привода и гидравлики, тем не менее, отличается простотой и надежностью. Станок оснащен тремя роликами — между ними нужно зажать заготовку и крутить ручку для аккуратного сгиба трубы. Угол регулируется при помощи верхнего валика, его прижимают сильнее или слабее.

Усилия от пользователя требуются минимальные, бюджетный станок очень функционален и удобен в применении. Единственный минус — то, что при отсутствии опыта с контролем угла сгибания могут возникнуть сложности.

Средняя стоимость MTB10-40 стартует от 14000 рублей

Smart & Solid BendMax-300

Ручной профильный сгибатель предназначен для работы с трубами 50/30/2 мм. Станок выполнен из прочной стали с двуслойным цинковым покрытием, надежно защищен от коррозии. Среди преимуществ можно перечислить надежность, качественную сборку и простоту эксплуатации. Применять инструмент можно как в домашних условиях, так и в небольших мастерских.

Приобрести сгибатель для профильных труб BendMax-300 можно от 18000 рублей

Принцип работы трубогиба для профильной трубы

Процесс выполнения работы несложный и, тем не менее, требующий соблюдения последовательности действий и некоторых технических особенностей.

К примеру, работа с применением инструмента от компании Rothenberger выполняется следующим образом:

1. Нужно подготовить трубогиб – закрепить гибочную раму на корпусе гидроцилиндра входящими в комплект распорными болтами.
2. Приподнять верхнюю часть рамы и установить боковые шаблоны под конкретные параметры сгиба.
3. Расположить боковые шаблоны на равном расстоянии относительно оси гидроцилиндра.
4. Выполнить операцию сгибания трубы.

Учитывая высокий уровень мощности, создаваемой гидравликой, правильному (симметричному) расположению шаблонов следует уделять особое внимание. Малейший перекос может стать причиной повреждения инструмента

Пользуясь трубогибом, нельзя забывать о техническом обслуживании приспособления. Очистка гидроцилиндра от пыли и грязи, контроль уровня гидравлической жидкости, своевременная замена (очистка) рабочего фильтра, проверка клапанов – это обязательные процедуры ТО, исполняемые периодически.

В качестве эталонного примера ручного трубогиба мы выбрали модели российского производства BendMax-200 и BendMax-300.

Мастера сгибают на них теплицы, навесы и арки. С этими трубогибами работают и профессионалы и любители.

Ручной трубогиб BendMax-300 с тремя положениями установки опорных роликов. Чтобы задать радиус гиба, настройте опорные ролики. Переставьте их вручную, специальный инструмент не нужен.

! Ролики оснащены подшипником закрытого типа, что продлевает срок их службы.

После того, как ролики отрегулированы, вставьте профиль. Прижимной винт вращается без усилий, опустите его и зафиксируйте заготовку.

Прижимайте заготовку: закручивайте верхний винт и фиксируйте ограничительную гайку.

! Во время гибки заготовка не будет проскальзывать, т.к на винт нанесена насечка.

Чтобы согнуть дугу, вращайте ручку. Заготовка сгибается по заданному радиусу.

Гибка происходит без усилий.

Линейка и ограничительная гайка нужны для быстрого серийного производства дуг.

Какие материалы и инструменты нам понадобятся

Пред тем, как перейти к изготовлению трубогибочного станка для профильных квадратных труб, мы советуем запастись инструментарием и материалом. Иначе, во время работы вы будите отвлекаться, в итоге, процесс займёт у вас больше времени.

Для изготовления профилегибочного станка нам понадобится:

• для основы самодельного профилегиба — швеллер или два сварных уголка, толщина полочек не больше 3 мм;
• стальные ролики высокого качества, в идеале закалённые, они не должны быть гладкими, на краях наличие небольших валиков.

Это остальные части любого трубогиба. В зависимости от модели и вида устройства, может понадобиться ещё ряд элементов.

Из инструментов, у вас должна быть под рукой — болгарка, дрель, молоток, гаечный ключ, правило, имеющее надёжное и внушительное основание, и сварочный инвертор, если вы станете сваривать элементы станка, а не садить детали на болты.
