Классификация устройств в зависимости типа конструкции и назначения
Дренажное насосное оборудование, по типу конструкции бывает двух категорий. Такие аппараты могут быть погружными либо поверхностными. По назначению, такие устройства, исходя из показателей их мощности, могут условно относиться к бытовому или промышленному классу.
Описание агрегатов поверхностного типа
Поверхностные дренажные насосы устанавливаются непосредственно над самим резервуаром с жидкостью. Для размещения этих агрегатов необходимо заранее подготовить сухую и ровную поверхность. Для откачки жидкости и резервуара используется специальный рукав, который может быть выполнен в виде резинового шланга либо трубы ПВХ. Поверхностные насосы, используемые для откачки жидкостей, оснащаются двумя рукавами (трубами):
- Входным (служит для поступления, закачки жидкости).
- Выходным (используется для дальнейшего отведения сточных вод, поступающих в устройство из резервуара).
Стоит отметить, что дренажные насосы поверхностного типа, способны осуществлять свою работу без участия оператора, функционируя в автоматическом режиме. Для этого они дополнительно оснащаются специальным поплавковым датчиком, который контролирует уровень откачиваемой из резервуаров жидкости.
К преимуществам поверхностных агрегатов следует отнести:
- Простоту монтажа;
- Проведение быстрого, при необходимости, демонтажа;
- Не требует сложного обслуживания (достаточно вовремя очищать от грязи и смазывать детали).
Однако, несмотря на высокий уровень мобильности, и простоты эксплуатации, у таких дренажников есть и некоторые недостатки. Стоит отметить, что они не способны вести откачку сточных вод, которые залегают на большой глубине. Это обусловлено тем, что предельное значение глубины всасывания жидкости у этих аппаратов составляет не более 12 м.
Описание моделей погружного типа
Принцип работы у погружных дренажных насосов для грязной воды, практически такой же, как и у устройств поверхностного типа. Однако эти аппараты, как правило, применяются для откачки грязных, сточных вод, расположенных в глубоких траншеях либо резервуарах. Часто такое оборудование используется для очистки колодцев.
В отличие от моделей поверхностного типа, погружные дренажники откачивают жидкость без использования специального патрубка либо шланги. Проще говоря, процесс перекачивания сточной воды осуществляется самим насосом. Для защиты рабочих элементов от всевозможных повреждений, днище этого устройства оснащается специальным фильтром сетчатого типа. Этот фильтр задерживает крупные, нерастворимые в воде частицы грязи, почвы или песка.
Такие аппараты способны осуществлять откачку стоков на глубине до 50 м. Однако их не рекомендуется использовать для опустошения небольших резервуаров, показатель глубины которых составляет менее 20 м. Чтобы такие агрегаты смогли функционировать в траншеях или емкостях небольшой глубины, их двигатель придется оснащать дополнительной системой охлаждения. В противном случае из-за перегрева, двигатель может выйти из строя.
Аппараты бытового класса
Дренажные насосы бытового класса обладают широким спектром использования. Такие агрегаты можно применять для:
- Устранения стоков и воды из погреба либо подвальных помещений;
- Перекачки жидкости из разных бассейнов;
- Удаления жидкости из колодцев технического назначения;
- Обеспечения полива приусадебного участка (в качестве резервуара для отбора жидкости используется бочка или естественный водоем).
Показатель производительности у такого однофазного оборудования в среднем, составляет около 800 литров за одну минуту. Кроме того, максимальная высота подъема жидкости у таких агрегатов составляет не более 25 м.
Модели промышленного назначения
Насосы, относящиеся к промышленному классу, как правило, в подавляющем большинстве, используются разнообразными строительными компаниями, службами спасения (МЧС), коммунальными службами. Они отличаются высоким уровнем мощности, а также большой производительностью. Эти аппараты предназначены для:
- Ликвидации разнообразных аварийных подтоплений;
- Отвода сливов промышленных предприятий;
- Осушения разнообразных объектов, например таких, как коллекторные котлованы;
- Устранения стоков из забитых, засоренных трубопроводов или резервуаров канализационной системы.
В промышленности, как правило, пользуются дренажниками, которые оснащены электрическими двигателями и корпусом, сделанным из чугуна. Такие аппараты могут применяться для перекачивания стоков, размер частиц загрязнений у которых варьируется до 20 мм. Уровень производительности у таких 3-х фазных агрегатов составляет до 1500 литров в минуту. Кроме того, они могут поднимать жидкости на высоту до 150 м.
Виды дренажных насосов
В зависимости от особенностей конструкции все дренажные насосы делятся на две категории: погружные и поверхностные.
Как правило, погружные устройства имеют лучшие технические характеристики в плане мощности и напора, чем поверхностные дренажники, так как погружной агрегат работает на большой глубине и для выталкивания воды ему необходимо обладать мощным приводом.
К основным достоинствам погружных насосов относятся компактные размеры и небольшой вес, что позволяет без проблем выполнять его монтаж на дно источника (так, Вихрь 1100Н весит всего 7 кг, а это насос из начальной ценовой категории, чьи технические характеристики далеки от идеала).
Также к плюсам таких устройств можно приписать бесшумность, так как звук работы привода глушиться слоем воды, под которой находится погружной насос.
Дренажники погружного типа более выносливые, чем поверхностные устройства, однако их ремонт выполняется на порядок чаще, так как устройство постоянно подвержено агрессивному воздействию воды и присутствующим в ней загрязнением, при этом их ремонт своими руками достаточно непрост, так как вследствие разборки корпуса нарушается его герметичность.
Дренажные насосы от самых популярных производителей
В целом, покупка погружного дренажника для дачи оправдана только при наличии четких целей его использования, так как такое устройство обладает гораздо меньшей универсальностью, чем поверхностный дренажный насос
Внимание стоит обратить на погружные дренажные насосы Керхер SDP 5000 и Керхер SDP 18000LS
В зависимости от функционального назначения из группы погружных дренажных агрегатов могут выделять фекальные насосы, которые используются для откачки своими руками септиков, выгребных ям, и стоков с большим количеством механических загрязнений. Наиболее качественные фекальные насосы производятся фирмами Педролло, Грундфос и Керхер.
Поверхностные дренажники гораздо удобнее в эксплуатации, за счет того, что их не нужно постоянно опускать и вынимать своими руками из источника. Однако они не обеспечивают необходимую эффективность откачки воды из глубоких источников.
Максимальная глубина погружения у самых востребованных на рынке насосов из средней ценовой категории следующая: Калибр НПЦ 400Д – 8 метров, Вихрь 1100Н – 10 метров.
В принципе, такой глубины более чем достаточно для дачи, и любого бытового применения
Если мощности поверхностного дренажника не хватает, то необходимо обратить внимание на центробежный насос, предназначенный для откачки грязной воды
К недостаткам – шум при работе силового агрегата, однако на открытых пространствах, характерных для дачи, он практически незаметен. Также как уже говорилось, их мощность несколько меньше, чем у погружных аналогов.
Дренажный насос – что учесть при выборе?
Использование насосов для дренажа грязной воды редко носит постоянный характер. Именно по этой причине наибольшую популярность на рынке получили недорогие модели, стоимость которых находится в границах 5000 рублей. Кроме бюджетной цены для корректного выбора насоса пользователей интересуют такие параметры:
Глубина откачки. Максимальная глубина, на которую может быть погружен работающий дренажный насос. Глубже этой отметки у насоса попросту не сработает воздушный клапан и он не сможет качать воду.
Высота напора. Показатель говорит о том, на какую высоту насос выталкивает воду относительно точки забора. Если у вас после насоса длинный шланг или большие перепады на участке, то лучше выбрать модель с большей величиной.
Производительность. Объем воды, который пропускает насос за час работы. Далеко не во всех случаях требуется высокий показатель этого параметра. При поливе вполне достаточно 5-6 кубов, а когда цель – откачать воду из затопленного подвала, лучше всего подойдет дренажник с большей производительностью.
Защита от перегрева и холостого хода. Наличие элементов защиты устройства предотвратит преждевременный выход насоса из строя и не требует постоянного контроля уровня откачиваемой воды, что очень удобно. То есть когда жидкость опустится ниже всасываемой горловины, мотор просто выключится и не будет работать в холостую (из-за этого сразу перегревается). Термозащита также разъединит цепь, если по какой-то причине крыльчатка насоса заклинит (намотается обрывок веревки и т. п.) и обмотка двигателя начнет нагреваться.
Предельный размер твердых частиц. Варьируется от 20 до 40 мм, в зависимости от модели. Если откачка ведется из общественных хранилищ воды, то чем больше этот показатель, тем лучше. Однако для рядового использования дома или на даче вполне достаточно 20 мм.
Топ-1. Metabo TPS 14000 S Combi
Рейтинг (2021): 4.68
Самый надежный Высокая отказоустойчивость насоса Metabo TPS 14000 S Combi была достигнута благодаря качественным компонентам, безупречности сборки и современным конструкционным решениям.
- Характеристики
Страна: Германия
- Средняя цена: 6900 руб.
- Мощность: 700 Вт
- Производительность: 14 м³/ч
- Частицы до, мм: 20
- Напор: 8,5 м
- Глубина погружения: 7 м
- Масса: 7,7 кг
Комбинированный насос Metabo TPS отличается высоким качеством сборки и эргономичностью. Модель оснащена удобной рукояткой и поплавком с регулировкой уровня забора. Для установки нужного режима необходимо лишь изменить положение нижней консоли. При откачке чистой воды агрегат обеспечит практически сухое дно с минимальным уровнем жидкости в 1 мм. Возможность перекачки слабозагрязненной воды позволяет использовать дренажный насос для осушения бассейна или искусственного водоема. Система уплотнения защитит двигатель в случае наличия частиц больше допустимого диаметра. Корпус изделия изготовлен из прочного пластика с элементами нержавеющей стали. Превышает большинство моделей по габаритам и весу, поэтому с ним не слишком удобно обращаться.
Плюсы и минусы
- Эргономичный
- Высокая отказоустойчивость
- Простота настройки
Тяжелый
10 лучших насосов для полива огорода
к началу рейтинга
Выбор дренажника по материалу производства
Агрессивные вещества, присутствующие в перекачиваемой жидкости, могут серьезно навредить оборудованию, поэтому при выборе дренажного насоса необходимо принимать во внимание и материал его изготовления. От этого критерия выбора напрямую зависит и срок службы механизма
Чаще всего корпус дренажника выполняется из металла и пластика. Пластиковая конструкция недостаточно устойчива к механическим повреждениям, нередко трескается и деформируется в процессе эксплуатации, а привлекательность ее для покупателя обуславливается разве что сравнительно низкой стоимостью. Насос в металлическом корпусе выдерживает серьезные нагрузки, не трескается, а поэтому служит гораздо дольше, чем устройство в пластиковом исполнении.
Если при выборе корпуса дренажного насоса стоит отдавать предпочтение металлу, наиболее долговечным материалом для лопастей считается специальный технический полимер, включающий в себя особые примеси, устойчивые к агрессивным средам и негативным внешним воздействиям.
Основные преимущества и недостатки дренажных насосов
К плюсам можно отнести:
- Устройства могут устанавливаться автономно и стационарно, что существенно упрощает работу.
- Внутри имеется поплавок-выключатель, контролирующий уровень заполнения воды.
- Производство осуществляется из крайне прочных материалов, что гарантирует максимальную продолжительность службы. Благодаря этому, на корпусе даже по истечении времени будут отсутствовать признаки коррозии и прочие повреждения, вызванные внешними раздражителями.
- Насосы обладают компактными размерами (маленьким весом), что упрощает процесс их транспортировки.
- Пользователь получает возможность откачивать воду, содержащую твердые частицы. Отлично перерабатываются даже волокна и материалы, возникшие после неагрессивных химических реакций.
- Современные модели отличаются высокой производительностью, хорошей максимальной глубиной погружения.
- В особом трудоемком уходе нет необходимости.
Недостатков немного. Самый серьезный — зависимость от сетей электропитания. Устройство не будет функционировать без постоянной подачи энергии. Учтите этот факт перед приобретением.
Какой дренажный насос выбрать?
Как видите, у каждого дренажного насоса свои характеристики. Поэтому выбирать покупку нужно исходя из собственных потребностей.
В первую очередь следует определить тип воды, которую предстоит откачивать. Она может быть слабо загрязненной, сильно загрязненной, это может быть сточная жидкая масса с примесью фекалий и т.д. Если вас интересует универсальный агрегат, то подойдут практически все представленные модели погружного плана.
Стоит обратить внимание и на цену дренажного насоса. Если вы используете агрегат периодически, то можно выбрать и недорогую модель
Чем выше цена дренажного насоса, тем качественнее и выносливее устройство. Оно подойдет для частого применения.
Лучший центробежный погружной насос

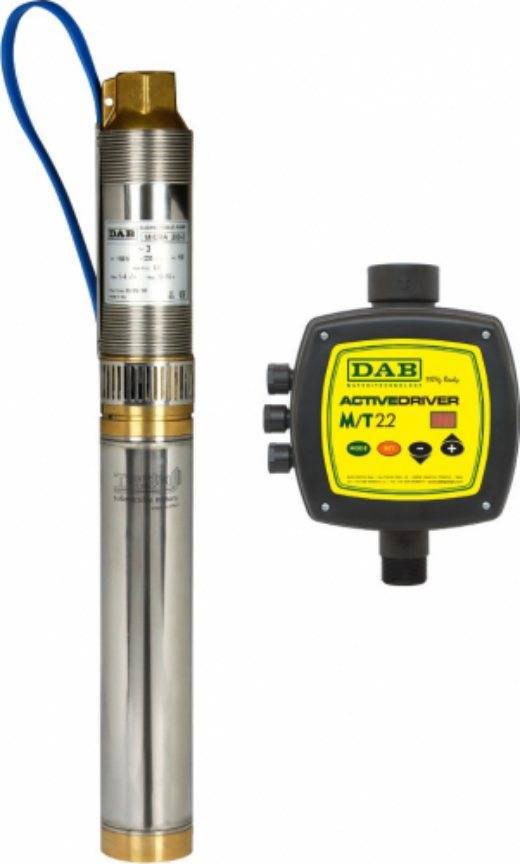

DAB MICRA HS 302-6 – один из самых надежных насосов для работы в скважинах глубиной до 70 м, причем предельная глубина погружения составляет 20 м. Корпус изготовлен из нержавеющей стали с латунью, а материалом для рабочего колеса стал технополимер. Устройство призвано решать специфические задачи, например, может использоваться для вододобычи в слое известняка во многом благодаря продвинутым системам защиты, регулирования и автоматики в целом. Температура жидкости должна находится в пределах 0-35 градусов, длина сетевого провода составляет 1,4 м, так что без удлинителя не обойтись. Весит агрегат 11 кг.
Модель способна работать в принципе с любой жидкостью, аналогичной воде. Главное – химическая нейтральность, отсутствие минеральных и любых твердых включений. Производитель предоставляет двухлетнюю гарантию на изделие, в комплект входит блок частотного регулирования.
Характеристики
- Назначение – для скважин.
- Мощность – 1,6 кВт.
- Напор (макс.) – 70 м.
- Производительность (макс.) – 4 куб. м/ч.
- Механизм – центробежный.
Параметры выбора дренажных насосов
Рассмотрим основные параметры, которое потребуется учитывать при выборе дренажного насоса.
Характеристики откачиваемой жидкости
Она должна быть без камней, не содержать большого количества песка, грязи и отложений ила на дне. Объектами, содержащими такую жидкость, могут быть котлованы, затопленные здания, различные водоемы и т.п. Для погружной помпы необходимо наличие твердого дна, поэтому при его отсутствии агрегат устанавливают в какую-либо емкость: бак, ведро или на твердую поверхность.
У каждой модели существует свой максимальный размер примесей в откачиваемой жидкости. В зависимости от этого значения насосы делятся на следующие виды:
- Для незагрязненных и незначительно загрязненных стоков (частицы до 5 мм);
- Для воды со средней степенью загрязнения (примеси до 2,5 см);
- Для сильно загрязненной жидкости (твердые частицы от 2,5 до 3,8 см).
Материалы, из которых изготовлены составные части устройства.
От этого критерия, в первую очередь, зависит срок службы агрегата. Корпус насоса может быть пластиковым или металлическим. В первом случае потребителя может привлечь относительно недорогая стоимость прибора. Однако следует понимать, что такой корпус недостаточно прочен, что может привести к его деформации и нарушению целостности при механических воздействиях. В таком случае его уже не удастся восстановить.
Корпус из металла более прочный, его можно отремонтировать, поэтому такие помпы работают более длительное время. Наилучшими корпусами дренажных насосов считаются чугунные и из нержавеющей стали, которые пригодны для использования практически в любой среде
Особое внимание необходимо уделить лопастям насоса, которые могут быть сделаны из нержавеющей стали или из технического полимерного материала. Второй вариант является наилучшим, так как более устойчив к повреждениям и химическим воздействиям, но не подлежит ремонту, в отличие от металлических лопастей
Производительность
Измеряется в количестве жидкости (в кубических метрах), которое насос перекачивает в течение одного часа работы.
Эта характеристика в обязательном порядке заносится в паспорт устройства. Чтобы высчитать необходимую вам производительность, нужно разделить объём резервуара на время работы.
Для использования в домашних условиях будет достаточно приобрести агрегат с производительностью 10 метров кубических в час. Для профессионального использования выбирают устройства с производительностью более 100 кубометров в час.
Напор насоса
Значение данного показателя зависит от модели помпы и находится в интервале от пяти до пятидесяти метров. Под напором понимают высоту поднимаемой жидкости и расстояние, на которое прибор способен отвести откачиваемую воду. Эти характеристики указываются в техническом паспорте и соотносятся между собой как 1 к 10. Если указано, что агрегат в состоянии поднять воду на 3-х метровую высоту, то он в может отвести ее на 30 м.
Диаметр выходных патрубков
Выбирается в соответствии с целями использования. Если перекачивается относительно чистая вода, то необходим диаметр в диапазоне 0,5 – 1.5 дюйма, для грязной воды – 8 и более дюймов.
Диаметр отводящего шланга подбирается в строгом соответствии с диаметром патрубка.
Тип выключателя
В настоящий момент практически у всех устройств имеются автоматические выключатели, которые запускают насос при достижении определенного уровня отводимой жидкости.
Они могут быть:
- электронными, что значительно удорожает прибор из-за сложности;
- поплавковыми. Простой и дешевый элемент, вместе с тем очень надежный и эффективный. Принцип его работы: всплывает при установленном уровне жидкости и включает агрегат и наоборот.
Наличие автоматических выключателей предотвращает поломки и позволяет рационально использовать рабочий ресурс насоса.
Дренажный насос: особенности и конструкция
Ежегодно составляются рейтинги дренажных насосов, учитывающие технические характеристики различных моделей. Однако, несмотря на разницу параметров, все они способны справиться с множеством задач по перекачке чистой, дождевой, талой, дренажной, грунтовой воды, а именно:
- Отвести слегка загрязненную или отработанную воду из котлована, бассейна, сточной канавы.
- Извлечь воду из резервуара, колодца или открытого водоема для полива растений или уборки территории.
- Откачать канализационные воды (некоторые модели).
- Откачать воду с примесями (ил, глина, взвесь песка и грязи) из подвала после затопления.
Отличие погружных моделей дренажных насосов от поверхностных аналогов состоит в большей мощности и производительности; их стоимость также выше. Устройство агрегата включает следующие элементы:
Корпус. Изготавливается из нержавеющей стали или ударопрочного пластика, содержит электродвигатель и всасывающий узел.
Дренажный насос и его составные части Источник storgom.ua
- Двигатель чаще всего расположен вертикально. На валу электродвигателя закреплено рабочее колесо (крыльчатка). Вращаясь, колесо создает разность давлений; под действием давления центробежной силы водяной поток перемещается в трубу или отводящий шланг.
- Насосный узел оборудован заборным патрубком и решеткой. Ее назначение – отсеивать крупные частицы, которые могут навредить устройству. Диаметр отверстий в решетке определяет размер частиц, с которыми может работать агрегат.
- В комплект насоса входит электрический кабель (не меньше 10 м), облегчающий использование агрегата.
Решая задачу, какой погружной насос для грязной воды лучше выбрать, полезно определиться с рамками его использования. Дело в том, что устройство является специфическим оборудованием, и не рекомендуется применять его не по назначению. Например, его можно задействовать для чистки неглубокой скважины, но это должно быть разовое задание, для функционирования в скважине такой насос не предназначен. Также погружную дренажную помпу нельзя использовать для откачки канализационных стоков – она быстро выйдет из строя.
Откачка грунтовых вод из подвала Источник drydesigns.co.uk
Wilo Drain TM 32/7 – бюджетный и мобильный
Wilo Drain TM 32/7
Wilo Drain TM 32/7 Погружной прибор небольшой мощности, лёгкий, компактный, идеален для бытовых нужд. Подходит для стационарной работы (подключается к трубопроводу) и легко переносится с места на место (подсоединяется шланг).
Электромотор оснащён охлаждающим кожухом. Дополнительно реализована защита в виде термореле и торцевых уплотнителей со стороны насоса и двигателя. Выдерживает максимальное рабочее давление 10 атмосфер, поэтому, несмотря на класс защиты IP68, не рекомендуется погружать аппарат глубже 1 м.
Достоинства:
- проходит даже в узкие отверстия за счёт компактных размеров
- бесшумный двигатель
- удобен при транспортировке за счёт веса меньше 5 кг
- автоматический режим работы
Недостатки:
- маленькая длина кабеля
- низкая мощность
Какие критерии оценивать при выборе дренажного насоса
При выборе дренажной помпы учитывают ее назначение и другие особенности:
- условия работы;
- возможная глубина погружения и создаваемый напор;
- конструктивное исполнение.
Возможности оборудования заложены в технических характеристиках, ограничиваются загрязненностью воды. Если присутствующие в жидкости частицы крупнее, чем пропускает сетка рабочей камеры, оборудование не справится с поставленной задачей в полной мере.
Каждый агрегат имеет свое назначение: перекачивать чистую воду с мелкими фракциями посторонних примесей или грязную с твердыми частицами. Особенности применения заложены в конструкции. Чтобы высушить затопленное помещение, понадобится насосное оборудование с встраиваемым поплавком. На строительной площадке, для канализации подходят фекальные насосы с измельчителем.
Основной параметр любого насосного оборудования – напор, создаваемый на выходе, и производительность. Давление, развиваемое рабочим колесом, должно не только поднять жидкость, но и преодолеть гидравлическое сопротивление в трубопроводах. Вода должна дойти до того места, где дальше сливается самотеком. Если помпа служит для орошения участка, требуется избыток давления минимум 0,5 атм, чтобы работали поливальные устройства.
Учитывают диаметр трубопроводов
Если он больше 25 мм, внутреннее сопротивление не принимают во внимание. Уменьшение сечения шланга приводит к возрастанию сопротивления. Например, 4 м горизонтальной трубы диаметром 16 мм понижают напор как 1 м вертикального шланга – на 0,1 атм
Например, 4 м горизонтальной трубы диаметром 16 мм понижают напор как 1 м вертикального шланга – на 0,1 атм.
К особенностям конструкции относятся напряжение и мощность двигателя. Бытовые аппараты рассчитаны на питание от 220 В, трехфазные на 380 В встречаются редко. Минимальная мощность – 350 Вт. Стремиться выбрать самое мощное оборудование не стоит – у него высокая стоимость, большой вес, габариты, оно скорее нагревается. Решающего значения мощность не имеет – она важна, чтобы рассчитать электролинию, защитную автоматику.
Обращают внимание на материал корпуса, особенности рабочего узла, наличие поплавкового выключателя. Важный момент – температура жидкости. Бытовые приборы рассчитаны максимум на 40°С
Бытовые приборы рассчитаны максимум на 40°С.
