Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

4 Важные советы профессионалов по вопросам врезки

Задумав осуществить столь ответственный процесс, обратите внимание на следующие советы специалистов в данной области:

• для работы с поливинилхлоридными или полиэтиленовыми трубами потребуется напильник, которым будут удаляться заусенцы внутри труб, а также ножовка по дереву либо металлу (подойдет любое полотно);
• при врезке в конструкцию из чугуна следует взять зубило для выбивания частей трубы или турбинку, снабженную камнем для обработки металлического материала (профессиональные сантехники отлично действуют зубилом, а вот любителям лучше пользоваться указанным агрегатом);
• если «модернизированная» канализация подключается не сразу же после окончания операции врезки, необходимо приобрести и установить на тройник надежную пластиковую заглушку, которая убережет вас от малоприятных «ароматов» из канализационной сети;
• тройник лучше брать из пластика, с изделием из чугуна проблем у вас будет намного больше, а вот форма тройника (косая либо прямая) не имеет особого значения.

Добавим напоследок, что нужно не полениться и обойти всех соседей сверху, попросив их не пользоваться канализацией в течение того времени, когда вы будете осуществлять врезку. В остальном же успех задуманной операции зависит исключительно от ваших способностей.

Принцип врезки в систему

Прежде чем начать монтажные работы, рекомендуется согласовать их с водоканалом и местной администрацией. Если на земельном участке отсутствует центральная канализация, врезка может быть запрещена. Но при наличии септика и всех установленных санитарных норм, существует возможность получить такое разрешение.

Чтобы состыковать трубы, оборудуется специальный колодец. Если водоканал запрещает выполнять врезку в существующий водопровод, тогда объект присоединяется к близлежащему колодцу. Но он должен находиться в рабочем состоянии.

Процесс врезки во внешнюю магистраль производится по следующим технологиям:

• применяя арматуру, которая устанавливается на трубу в процессе монтажа;
• фиксация отводной ветви системы, если отсутствует давление в системе;
• применение фасонной детали, которая фиксируется на трубу. Подобное соединение не требует предварительного отключения подачи воды в системе.

Испытания и регулировка давления в водопроводе

Врезка под давлением в водопроводное оборудование является завершающим этапом его монтажа. Цель такого мероприятия – проверка качества соединений, выполненных при сборке.

Для этого нужно выполнить следующие мероприятия:

1. Заполнить водопровод водой полностью. Для этого нужно открыть все несколько кранов в доме, чтобы была возможность стравить воздух из системы. Кроме того, в нормально спланированном водопроводе должен быть установлен автоматический клапан для удаления воздуха.
2. Замерить давление воды на месте врезки отводной трубы. Для водопровода в районах с малоэтажной застройкой оно поддерживается в пределах 1,5-2,8 атмосфер.
3. Нужно учитывать, что некоторые виды бытовой техники и сантехнического оборудования могут работать только при минимальном давлении в 4 атмосферы, в противном случае они либо не включаются, либо быстро выходят их строя. Очевидно, что внутри домовой водопровод должен надежно воспринимать нагрузку не менее 4,5 атмосфер.
4. После заполнения водопроводной сети водой подключается нагнетатель, и давление в системе повышается до 6 атмосфер. Одновременно производится осмотр всех соединений на предмет выявления протечек на его соединениях. Нагрузка продолжается в течение времени не менее часа.

Давление в системе является решающим фактором для успешной работы водопровода. При его недостаточности потребителя преследуют отказы бытовой техники, а превышение может вывести из строя всю систему. При этом наиболее уязвимы резьбовые соединения.

Одна атмосферная единица способна поднять столб воды на высоту 10 метров. Для нормальной работы массажного душа или джакузи минимальное давление составляет 4 атмосферы. Посудомоечная или стиральная машина нуждаются в давлении 2,5-3,0 атмосферы, а в этой статье вы узнаете как подключить стиральную машинку к водопроводу и канализации.

Смотреть видео

Давление в системе водопровода – показатель нестабильный. Он зависит не только от настроек самой системы, но и от уровня забора жидкости из системы в данный момент времени. При максимальном расходе оно может снижаться вплоть до нуля, а затем резко пониматься.

Снижение давления до величины 1-4 атмосферы приводит к отключению большинства моделей бытовой техники и маленькому напору воды в кранах.

Проверка величины давления производится инструментально с использованием стандартного прибора – водяного манометра. Его нужно устанавливать еще во время монтажа водопроводной сети.

Владелец трубопровода имеет право на принятие любого решения по установлению давления в собственной сети. Но профессионалы рекомендуют относиться к этому процессу очень взвешенно, учитывая количество точек водоразбора и характеристики насоса для повышения давления, особенно граничные условия его работы.

Как повысить давление в водопроводе

Это наиболее актуальная задача для владельцев, которая время от времени возникает у каждого.

Проблема может быть решена несколькими способами:

• установить агрегат для повышения давления;
• ввести в систему резервную накопительную емкость.

Первый способ предпочтителен для квартирных водопроводных систем, поскольку в стандартном помещении трудно найти место для размещения резервной емкости. Но их широко применяют и на дачных участках и в загородных домах.

Дополнительный насос может быть установлен на входе в здание. При работе такое устройство дополнительно насыщает воду кислородом.

Традиционным способом повышения давления в любых условиях являются насосные станции с гидроаккумулятором. Объем дополнительной емкости составляет 24 или 50 литров, а давление можно стабилизировать в пределах 1-5 атмосфер.

Установленный на чердаке резервный бак, кроме стабилизации давления в системе, позволяет всегда иметь запас воды для питья и приготовления пищи даже во время перебоев с подачей воды.

Монтаж ПНД труб своими руками

Если вы в детстве любили играть в конструктор, то монтаж водопровода с помощью полиэтиленовых труб не составит труда. Соединение труб занимает несколько минут и не требует применения инструментов.

Возможные варианты подключения шлангов и кранов к ПНД трубе

Заранее нарисуйте схему водопровода и количество необходимых кранов. Возможен монтаж и укладка под землю. Следует учесть, что новая, только что развернутая труба, пытается скрутиться, принимая прежнюю форму. Поэтому, один из вариантов облегчения монтажа – крепление трубы электро хомутами к старому водопроводу или по забору. Хомуты рекомендуем брать шириной не менее 4 мм. Еще одни вариант – развернуть и выпрямить трубу до монтажа, придавив её чем-то тяжелым в нескольких местах по всей длине и оставить на пару дней.

Виды фитинга для ПНД труб

Для присоединения трубы ПНД к водопроводной системе используются термические сварные швы или резьбовые соединения. Между собой трубы стыкуются специальными зажимными соединениями, что позволяет быстро заменить поврежденный участок трубы или нарастить длину.

Для стыка с металлической трубой или фитингами с резьбовыми соединениями (кранами или сгонами), используются компрессионные элементы, с обратной стороны которых сделана внутренняя или наружная резьба.

Компрессионный тройник – стык 2х труб и резьба для подключения крана или зажимное соединение для отвода ПНД трубы. Бывают варианты на подключение отвода трубы меньшего диаметра.

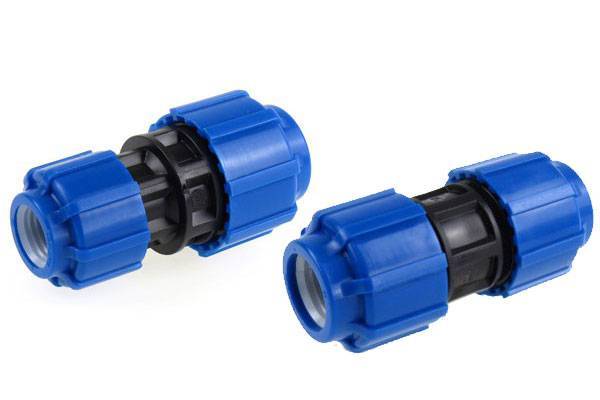

Компрессионное стыковочное соединение – служит для удлинения, наращивания длины или переходом на меньший диаметр трубы.

Поворот 90°

Компрессионный кран

При правильном соединении, благодаря конструкции, подтеки исключены. На стыках металл — ПНД рекомендуем использовать фум-ленту.

Попробуем разобраться как «работает» соединение. На фото выше представлен обычный стык, благодаря которому можно удлинить трубу. Слева открученная синяя гайка и зажимное кольцо. Именно благодаря зажимному кольцу труба плотно фиксируется в соединении. Кольцо сделано из твердого пластика с острыми насечками, которые, при закручивании гайки, немного врезаются в ПНД трубу.

Справа из корпуса соединителя видна белая, полупрозрачная, уплотнительная муфта, которая в свою очередь прижимает резиновое кольцо, предотвращающее протекание воды. Ниже, на фото, можно увидеть все части несложной системы соединения.

Первый «порожек» служит для резинового кольца и муфты, сама же труба доходит до середины стыкового соединения.

Теперь самое главное: процесс соединения. Трубу пилить желательно ножовкой с мелким зубцом, заусенцы срезать. Далее откручиваем синюю гайку, достаем все детали и последовательно надеваем всё на трубу.

Ошибка многих людей в том, что при монтаже они не разбирают соединение, а пытаются немного открутив гайку, силой загнать туда ПНД трубу. После этого и происходят протекания — труба не достаточно глубоко входит в соединитель.

Максимально сильно насаживаем соединитель на трубу и закручиваем гайку до упора, насколько хватает сил. Наслаждаемся результатом работы!

Готовые спецсредства для врезки сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

• Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
• Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

• Перекрыта водоподача в канализацию.
• Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
• На трубу надевается адаптер и затягивается болтами.
• Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

Важно! Седелка на трубу – это деталь трубопровода, которая состоит из 2-х частей, обжимающих трубу с 2-х сторон. В быту седелку очень часто называют – «хомут для врезки». С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода. http://aqua-rmnt.com. http://aqua-rmnt.com

http://aqua-rmnt.com

Разновидности седелок

Седелки, как правило, выполняются из разных материалов и в первую очередь классифицируются именно по этому показателю. Рассмотрим основные материалы, из которых производят эти соединительные детали:

• полиэтилен низкого давления (седелки ПНД);
• полиэтилен (седелки ПЭ);
• сталь;
• чугун (110 мм);
• латунь.

Помимо разделения по материалу изготовления, все седелки на трубы подразделяются по конструктивному исполнению на следующие виды:

• обжимная седёлка (в виде хомута);
• фланцевая;
• электросварная;
• патрубок-накладка;
• вентиль для врезки.

Седелки бывают разных видов, изготавливаются они из стали, чугуна , пластика и прочих материалов

Обжимные

Такое изделие еще называют компрессионным. Выпускается оно в виде обычного хомута и монтируется таким образом: труба зажимается с обеих сторон половинками приспособления. Одна из половинок оснащается резьбовым отводом, который необходим для монтажа переходного элемента на врезаемый трубопровод.

Этот вид фитинга может применяться для коммуникаций из разных материалов:

• полиэтилена (ПЭ);
• полипропилена (ПП);
• поливинилхлорида (ПВХ);
• асбоцемента.

Максимальная температура рабочей среды, которая разрешена для использования таких седелок — +40 °C. А давление может доходить до 10 атмосфер. Седелка обжимная для врезки отличается большим ассортиментом резьбовых выходов (от 1/2 до 4 дюймов) и используется для труб с показателями сечения от 20 до 315 мм.

Обжимная седелка может использоваться для установки на разные типы труб, в том числе полимерные и асбестовые

Фланцевые

Такие модели устанавливаются механическим путём, то есть без использования электродиффузной сварки. Седелка фланцевая, как правило, используются для металлических и чугунных коммуникаций. При этом они практически не имеют никаких отличий от обжимных седелок.

Единственная особенность подобных приспособлений — наличие фланцевого отверстия, которая позволяет осуществлять подвод трубы. Размер отвода стальной трубы может иметь различные показатели в зависимости от конкретного случая. Седелка компрессионная также может иметь фланцевый отвод, такое изделие является наиболее популярной в промышленной сфере, что влияет на её размеры.

Электросварные

Электросварная деталь с фрезой используется для врезки в ПНД трубы. Монтаж таких хомутов для врезки выполняется посредством электродиффузной сварки. Для того, чтобы осуществить быстрый и удобный монтаж, такие модели оснащаются специальной спиралью, которая подогревается и оплавляет трубу и деталь в нужном месте в результате чего получается надёжное и герметичное соединение.

Сцепление детали и трубы с помощью электродиффузной сварки является очень надёжным и способно выдерживать показатели давления до 16 атмосфер (если рабочей средой выступает жидкость) и до 10 атмосфер при газообразной рабочей среде.

Электросварная седелка используется только для врезки в полиэтиленовые трубы

Патрубок-накладка

Такие приспособления производятся без фрезы и запорного механизма. Установка патрубок-накладки производится также с помощью электродиффузной сварки, однако, в этом случае врезка осуществляется только в неработающие коммуникации. Детали могут обладать показателями сечения от 50 до 1200 мм и выходными отводами для подключения коммуникаций от 32 до 315 мм.

Вентиль для врезки

Это устройство позволяет осуществить врезку под давлением. Он способен контролировать поток рабочей среды второстепенного трубопровода. Контроль производится благодаря специальному телескопическому удлинителю. Вентили для врезки под давлением могут обладать следующими показателями сечения — от 32 до 315 мм. А диаметр выходного отверстия может быть от 32 до 63 мм.

Особенности вставки отводов в трубы

Трубопроводы из пластика существуют разные. Одни используются для подачи воды, другие для ее отведения.

Есть магистрали общего пользования, а есть личные внутридомовые и внутриквартирные сети. И каждый вариант имеет свои нюансы выполнения работ.

Для врезки в уличную трубу центрального водопровода или поселковой канализации требуется разрешение от владельца сетей, самовольно осуществлять подобные монтажные работы запрещено

Чтобы врезаться в общую централизованную систему и не нажить себе проблем с законом, необходимо пройти предварительные согласования. Лучше всего подписание всех нужных бумаг и сами работы по врезке перепоручить специализированной организации. Это сильно упростит жизнь.

А вот в пластиковый трубопровод внутри квартиры или частного дома врезаться никто не мешает. Делать это можно практически в любой его точке. Надо лишь соблюдать элементарные правила и не перегружать систему обилием сантехнических устройств.

Напора воды в водопроводе должно хватать для всех приборов и всех пользователей. А канализационная труба способна принять только тот объем стоков, на который она изначально рассчитана.

Существует несколько видов пластиковых труб:

«PP» – полипропиленовые;

«PE» – полиэтиленовые (чаще всего это ПНД);

«PVC» – поливинилхлоридные;

«PEX» – из сшитого полиэтилена;

«РЕХ-AL-РЕХ» – металлопластиковые.

Одни из них рекомендуется использовать для разводки систем ГВС и теплоснабжения, а другие только для подачи холодной воды или ее отведения. Технологии врезки для всех пластиковых труб во многом схожи.

Различия касаются способов соединения их с фитингами и между собой в случаях, когда осуществляется вставка дополнительного элемента в существующий трубопровод.

Проще всего врезаться в канализационную трубу. Зачастую достаточно просверлить отверстие нужного диаметра и вставить в него патрубок с резиновой манжетой – особого давления в системе канализации нет, подобного соединения вполне хватит

Все техники врезки отвода в водопровод из пластика можно поделить на две группы:

1. Вырезка участка трубы и вставка на его место тройника.
2. Накладка на трубу хомута (седелки) с отводным патрубком.

Первый способ подразумевает выполнение сварочных работ специальным паяльником для пластика либо использование прижимных фитингов.

Во втором случае достаточно наличия накладываемой детали. Она просто надевается на трубу и затягивается механически болтами либо накладывается на пластиковую поверхность и приваривается к ней посредством встроенных нагревательных спиралей.

из Врезку в полимерную водопроводную трубу выполняют, если к основной магистрали нужно подключить второстепенные линии или если в пределах дома устанавливается дополнительное бытовое оборудование, нуждающееся в постоянной поставке воды В водопроводную трубу можно врезаться, не перекрывая подачу транспортируемой по ней среды. Для этого выпускают седелки, позволяющие подключиться к системе под давлением Устройства для врезки в полимерные трубы используют не только для подключения второстепенных веток, но и для установки расходомеров, а также запорно-регулирующей арматуры Независимо от варианта врезного устройства и технологии его установки, узел врезки в водопровод должен обеспечивать герметичность Подключение дополнительных и второстепенных линийВариант врезки в водопровод под давлениемПодключение расходомеров и регулирующей арматурыФормирование герметичного узла

Характеристика элемента

Седелка на трубу из ПНД представляет собой особую деталь трубопровода, которая состоит двух частей, обжимающих его с обеих сторон. Нередко ее также называют «хомут для врезки». Устройство предназначается для разветвлений оросительных, канализационных, газопроводных, водопроводных (и питьевых, и технических) и других сетей магистрального либо частного типа.

Седелку устанавливают на ПНД изделие без нарушения его целостности. Большинство моделей оснащены своей фрезой для просверливания отверстия требуемого диаметра. Устройство можно монтировать в стесненных условиях, например, в шахте, коллекторе, колодце и т. д. Установка возможна на новой или уже работающей сети. Седелку также используют при открытой прокладке ПНД коммуникаций. С ее помощью реально врезаться в любом требуемом месте трубопровода.

Как правильно врезаться в водопроводную пластиковую трубу

В вашем частном доме пластиковые коммуникационные системы и им требуется модернизация или ремонт? Выполнить монтаж пластика своими силами несложно, благодаря особенностям этого материала, ведь верно? Но как врезаться в пластиковую трубу, когда она под давлением? И возможно ли это выполнить самостоятельно?

Мы подскажем вам ответы на возникшие вопросы — в статье рассмотрено несколько способов врезки в трубу для организации отвода от уже имеющейся магистрали. Начиная с самого простого — перекрыть трубопровод на время и вставить в нужном месте тройник, вырезав предварительно участок.

Следуя рекомендациям, приведенным в видеосюжетах, можно выполнить большинство работ своими силами, не привлекая квалифицированных специалистов.

Способ #3 — обжимной хомут (накладка)

Помимо электросварной седелки существует ее более простой аналог – накладной хомут. Он состоит из двух раздельных стягиваемых вместе болтами деталей.

Одна для накладки сверху пластиковой трубы, а вторая снизу для притягивания верхней части. Между ними дополнительно вставляется уплотнительная прокладка для предотвращения протечек.

Схема врезки. Количество стягивающих болтов и размеры обжимного хомута зависят от диаметра трубопровода, в который производится врезка

Обычно верхняя и нижняя накладываемые детали в точности повторяют габариты трубы. Но есть и универсальные хомуты, у которых верх сделан небольшим, а вместо низа металлическая полоса для стяжки.

Внешне они напоминают ремонтные аналоги для подсоединения шлангом или закрытия свищей. Только в верхней части у них патрубок для подсоединения отвода.

Хомуты для врезки в пластиковую трубу бывают:

• с запорным краном;
• со встроенной фрезой и защитным клапаном;
• с фланцевым либо резьбовым концом из металла;
• с пластиковым торцом под пайку или склеивание.

Чтобы выполнить врезку, хомут надевается на трубу и фиксируется на ней гайками либо болтами, в зависимости от конструкции. После через имеющийся отводной патрубок производится засверливание. А потом подсоединяется сам отвод от магистрали.

Сверлить трубу, не установив на нее хомут или седелку, не рекомендуется. Можно ошибиться с диаметром сверла и точкой сверления. Лучше всего делать это через патрубок уже установленного для ответвления фитинга.

Так сверло по размерам точно будет несколько меньше внутреннего сечения врезаемого отвода и установлено окажется точно там, где нужно.

Нюансы работ на водопроводе под давлением

Для врезки в напорный трубопровод используются электросварные седелки и хомуты с встроенной фрезой. Она находится в специальном герметичном корпусе насадки.

Для сверления пластика ее зачастую достаточно провернуть шестигранным ключом. Но есть и модели под дрель.

Наличие герметичного ответвления с фрезой внутри гарантирует отсутствие брызг воды в момент просверливания находящейся под давлением трубы

В некоторых подобных конструкциях присутствует встроенный вентиль. Тогда после завершения сверления фреза поднимается, кран закрывается, а насадка со сверлом снимается. Вместо нее монтируется отводная труба.

Применение накладок с внутренней фрезой позволяет врезаться в любые водопроводы

Они сильно упрощают процесс врезки, но на них придется потратиться. При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям.

Выводы и полезное видео по теме

Нюансов в подсоединении ответвления к пластиковому трубопроводу существует немало. Различаются и виды пластиков, и фитинги по конструкции, и способы врезки.

Чтобы не допустить грубых ошибок, мы рекомендуем вам просмотреть нижеприведенные видео по этой тематике.

Врезка в трубу из ПНД под давлением с помощью седелки с фрезой:

Особенности монтажа электросварной седелки:

Нюансы врезки в полиэтиленовый водопровод:

Врезаться в существующий пластиковый водопровод приходится нечасто. Но иногда нужно менять трубы, устанавливать счетчики воды либо банально подключать дополнительную сантехнику. Для этого есть несколько различных видов фитингов и технологий врезки.

Для любого случая найдется оптимальный вариант, чтобы монтаж можно было осуществить самостоятельно. Перепоручать эти работы профессиональным сантехникам обязательно только в ситуации подсоединения к общему водопроводу, где требуется проходить предварительные согласования.

Работа с чугунными трубопроводами

Чугунную трубу под давлением можно просверлить, используя при этом специальные хомуты с биметаллическими коронками.

Важно знать следующие особенности данного процесса:

чугун – это чрезвычайно хрупкий материал, что требует осторожности от работника;
перед тем как сверлить трубу, нужно ее очистить от антикоррозионного покрытия;
недопустимо перегревать коронку на хомуте;
оборудование должно работать на малых оборотах.

После того как зачистка выполнена, необходимо установить на место врезки седелку разборного типа. Данное место должно быть уплотнено резиновым накладками. Сама труба сверлится твердосплавной коронкой, без замены которой во время процедуры просто не обойтись.

Последовательность врезки следующая:

1. Труба раскапывается и очищается в нужном месте.
2. Верхний слой каленого чугуна обрезается при помощи болгарки.
3. Монтируется разборная седелка. Герметизация стыка между арматурой и хомутом выполняется посредством резинового уплотнителя.
4. Затем запорный вентиль прикрепляется к фланцевому отводу, необходимому для введения коронки.
5. Труба сверлится с постоянным охлаждением места резки.
6. Коронка извлекается, а вода перекрывается вентилем.
