Как врезаться в газопровод: технические требования и особенности выполнения работ

Подготовка к замене труб газа

Благодаря своей сложной конструкции система газоснабжения выполняет сразу две функции – транспортировку и хранение газа. В зависимости от основного назначения, различные системы могут иметь свои особенности. В частности, магистральные газопроводы, основной задачей которых является подача энергоносителя на значительные расстояния, характеризуются высокими показателями давления в системе.

Поэтому врезка в газовую трубу под давлением представляет большую опасность для необученного человека. Подобные действия могут представлять опасность не только для самого работника, но и для жизни, здоровья и имущества окружающих. Следовательно, незаконная врезка в газовую трубу, без привлечения специалистов с надлежащим уровнем допуска и профессиональными навыками, категорически запрещена.

При этом вряд ли ваши трубы будут заменены уже в первый приход работника газового хозяйства. Обычно он сначала производит замеры длины отдельных компонентов системы, проводит визуальную диагностику состояния труб, после чего в течение нескольких дней составляет строительную смету. В ней он приводит все технические характеристики необходимых трубных изделий, описывает стоимость материалов и работы.

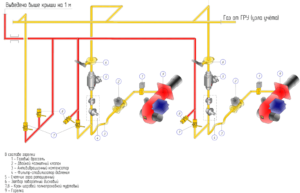

Что такое внутренний газопровод

Внутренним газопроводом называется вся система газовых труб, расположенная внутри здания. Внешней границей внутренних газоводов является наружная поверхность стен или ограждающих конструкционных элементов здания, а их продолжительность учитывается до потребителей — газоиспользующего оборудования. Говоря проще, это — все газовые трубы, входящие в стену здания и ведущие к приборам потребления. Состоит из различных элементов:

  • Вводы.
  • Стояки.
  • Квартирные разводки.

Все элементы системы, кроме внутриквартирных, должны располагаться в нежилых помещениях (подъездах), чтобы имелась возможность периодического осмотра труб. Также в подъездах должна располагаться запорная арматура, требующая проверок.

Соединение системы частного дома с газопроводной магистралью

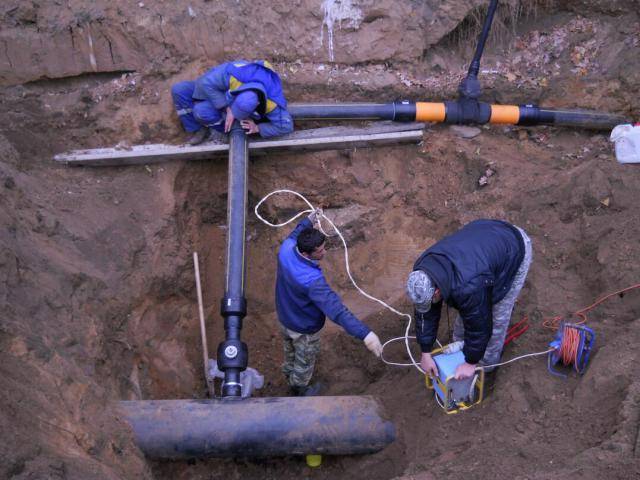

Для того, чтобы сделать врезку в магистраль, вам предстоит выполнить следующие мероприятия:

  • удалить с места предполагаемого соединения мусор, ржавчину, краску;
  • провести разметку. Там, где будет врезка, поставьте отметки.
  • проделать отверстия. При тавровом способе – два, при катушечном – одно;
  • обработать щели глиной. Причём начинайте это делать, ещё проводя рассекание поверхности. Так вы минимизируете риск воспламенения/горения газа. Готовые отверстия как можно быстрее закройте сделанной из глины и асбеста специальной заглушкой. Охладите обработанные поверхности;
  • установить отключающее приспособление. Его монтаж выполняется после полного охлаждения металла таким образом: откройте заглушку и извлеките фрагмент вырезанной трубы. Затем поместите в образовавшуюся щель отключающее устройство. Выглядит оно в виде торбочек из вязкой глины, а также набора дисков из резины и дерева. При использовании таврового способа будет две щели.
  • установить патрубок. Через него будет подключаться газовая труба частного дома к основной магистрали. Прежде, чем проделать в заглушке дыру и смонтировать патрубок, убедитесь в правильности диаметров: вполне возможно, что ранее выполненную разметку придётся подкорректировать. Если необходимости в этом не будет, проделайте дыру, установите патрубок, заварите стыки и закройте размещённую на патрубке задвижку;
  • заделать отверстия и приварить новую трубу. Прежде всего, удалите остатки металла, которые появились во время проделывания основной щели. Затем состыкуйте трубу с патрубком, обработайте глиной и заварите. Проверьте с помощью мыльного раствора герметичность сварочного шва.

Готовые стыки труб проверяют на утечку при помощи мыльной пены

Если утечки не будут зафиксированы, приступайте к выполнению заключительных работ. Под таковыми подразумевается засыпка траншеи. Несмотря на кажущуюся простоту, её проведение также регламентируется нормативными документами. В них, в частности, оговорено, что:

  1. Вокруг узла врезки, трубы и шарового крана насыпается мягкий грунт слоем, толщина которого должна превышать 20 сантиметров, после чего производится его уплотнение.
  2. При окончательной засыпке грунта в траншею и котлован бульдозером наезд такой тяжёлой техники на наземную часть шарового крана, узел врезки и сами трубы должен быть исключён.

По окончании строительства необходимо заключить договор с региональной газовой службой на поставку голубого топлива, а также на аварийно-диспетчерское и техническое обслуживание. Газопровод принимает представитель этой же организации. Пусконаладочные работы в обязательном порядке завершаются составлением двустороннего акта с последующей пломбировкой аппаратуры контроля.

Кол-во блоков: 10 | Общее кол-во символов: 14998 Количество использованных доноров: 3 Информация по каждому донору:

  1. http://energomir.biz/gazosnabzhenie/gazoprovod/vrezka-v-gazoprovod.html: использовано 1 блоков из 3, кол-во символов 1197 (8%)
  2. http://TrubaMaster.ru/gazovye/kak-vrezatsya-v-gazovuyu-trubu.html: использовано 4 блоков из 6, кол-во символов 7486 (50%)
  3. https://remoskop.ru/montazh-vnutrennego-gazoprovoda-chastnom-dome.html: использовано 5 блоков из 6, кол-во символов 6315 (42%)

Как осуществить врезку в газовую трубу

В наше время сложно представить себе жилой дом – частный или многоквартирный – который не был бы подключен к газу. Благодаря этому замечательному веществу мы можем готовить пищу и точно не замерзнем. Однако же газ сам по себе в дом поступать не может, и слава Богу, для него нужен специальный путь – газопровод. А для того, чтобы он был, необходимо врезаться в газовую трубу.

В нашей стране самовольный процесс врезки в газовую трубу запрещен категорически, но количество желающих сделать всё своими руками и против закона никак не уменьшается. Между тем дело это опасное и часто заканчивается смертельным исходом, именно поэтому, а не потому что государство жадное, самовольная врезка и запрещена. Домашним мастерам и нонконформистам, идущим против системы, предлагаем немного теории.

Газопровод – это средство транспортировки и хранения газа. В зависимости от миссии газопровода конструкции могут быть разными: например, для транспортировки газа на большие расстояния оборудуются мощные сети, и газ в них идёт под высоким давлением. Вот уж с ним точно не стоит экспериментировать – очень большая дыра может оказаться на месте не только доморощенного умельца, но и самого подключаемого дома. Тут лучше связаться со специальными службами, которые умеют работать с такими системами.

От любой мощной сети ответвляются более мелкие распределительные трубы, давление в которых ниже, чем в магистральных. Однако все равно оно может разниться – от низкого до высокого. Врезаться в такую трубу можно уже и своими силами, но все-таки лучше обратиться к специальным службам, если нет понимания того, что нужно делать, и знания техники безопасности.

Подробнее о механизме врезки

На профессиональном языке врезкой называется присоединение к работающей транспортирующей газ трубе новой трубы. Подобное соединение может пройти даже без отключения газа, однако в данном процессе есть масса нюансов, которые необходимо учитывать, чтобы, как бы пафосно это не звучало, не отдать свою жизнь за подключение дома к газовой магистрали.

Существует два вида врезки:

  • холодная: именно в данном случае основной трубопровод работает без каких-либо изменений – объем и давление подачи остаются на прежнем рабочем уровне;
  • традиционный способ – сварка: этот способ проверен временем и отличается высокой надежностью, однако для работ требуется определенная квалификация и специальный доступ у исполнителя.

Традиционно трубы газопровода металлические, потому и используется сварка – ведь только она может дать максимально герметичное и прочное соединение. Однако в настоящее время для подключения домов к газопроводу и монтажа инженерных сетей часто используются трубы из полиэтилена низкого давления. Для врезки в подобные трубы необходимы заводские, соответствующие ГОСТу, фитинги – соединительные элементы. Разумеется, при монтаже ответвлений без нагревания не обойтись, поэтому этот процесс в любом случае сохраняет высокую опасность.

Существуют общие правила для проведения работ по врезке в газовую трубу под давлением.

Во-первых, врезка в сеть с низким давлением должна происходить при показателях не выше 80 мм вод.ст., но и не ниже 20.

Во-вторых, при работе с сетями с высоким или средним давлением, давление сначала должно быть снижено до допустимого уровня. Если это невозможно, то необходимо найти специальное оборудование, позволяющее работать при нестандартных обстоятельствах.

В-третьих, работы без снижения давления по закону могут проводить только организации, имеющие разрешение на ведение подобного вида деятельности (часто даже должен быть специальный разряд).

В-четвертых, сварка и резка газом должны осуществляться на участках с давлением от 40 до 150 кг/см – и этот коридор должен соблюдаться в период всего рабочего процесса.

Ну и самое главное – будет лучше, если все работы Вы доверите профессиональным организациям, которые имеют необходимый опыт, квалификацию и, при необходимости, разряд. Да, вам придется отдать определённые деньги, но это не дороже жизни. Да и даже если вам удастся самостоятельно врезаться и остаться в живых, первая же проверка выявит незаконное соединение. Что дальше? Оплата ворованного газа, штраф, дача показаний, наложение уголовной ответственности вплоть до срока – в зависимости от того, насколько вы навредили незаконной врезкой. И трубу отрежут, так что все труды пойдут насмарку.

Порядок выполнения работ

Далее необходимо выполнить следующий порядок действий:

  • при проведении периодического или аварийного тестирования, в начале, спускают теплоноситель;
  • подключают опрессовочный аппарат, в любом подходящем для этого месте;
  • заданное давление нагнетается в систему в два приема, чтобы избежать задержек воздуха в контуре;
  • на первом этапе создают рабочее давление и выпускают воздушные пробки через клапаны на радиаторах;
  • на втором этапе повышают давление до пределов, необходимых при тестировании, и выдерживают временной интервал, регламентированный в Минэнерго;
  • в установленный промежуток времени давление не должно понижаться ниже указанной нормы, в противном случае необходимо искать утечку.

Установлены правила для технической эксплуатации разноплановых тепловых энергоустановок, в них Минэнерго рекомендует параметры опрессовочного давления для каждого типа систем отопления.

Начальный этап врезки под давлением в газопровод

Подготовительный этап включает не столько работы, сколько сбор документов и получение разрешений. Обычно врезка в действующий магистральный газопровод требуется при возведении нового частного дома.

Собственник подает в Горгаз следующие документы:

  • проект системы газоснабжения – утвержденный;
  • заявление – документ заверяет глава территориального отделения лично;
  • паспорт и идентификационный код владельца постройки;
  • разрешение на подключение – выдает отдел планирования архитектурного обустройства;
  • техпаспорт на дом – можно подавать копию, подтвержденную нотариусом;
  • фотография – снимок делают во время топографической съемки участка, на фото запечатлевают всю инфраструктуру: водопровод, теплосеть, канализацию; снимок заверяют работники газовой службы.

Если постройка еще не завершена, к пакету прилагают архитектурный проект здания и разрешение на его сооружение. Если общая площадь дома превышает 300 м², потребуется тепловой расчет здания, ситуационный план надела в масштабе 1:5000 и согласие соседей по участку на подключение к газопроводу. Последнее нужно, если часть сети придется прокладывать по их территории.

Помимо документов для разрешения на врезку под давлением в магистральный или городской газопровод нужны сведения об устанавливаемых газовых приборах: котле, газовой плите, газовом счетчике, бойлере. Нужно иметь на руках техпаспорта всех изделий, сертификаты, разрешение на их применение (их получают в городским управлении газового хозяйства), договоры на обслуживание и ремонт приборов.

Для горения топлива требуется достаточная подача воздуха и система, позволяющая избавиться от продуктов сгорания: вытяжки, дымоходы, вентканалов. Если постройка готова, собственнику нужно получить акт обследования вентиляционных и дымоходных систем. Если задание строится – проект вентиляции.

Способы подключения

Итак, используются несколько способов подключить новый газопровод к уже действующему, такие как:

1. Присоединить с помощью газа (низки показатели давления в пределах 40150);

2. Присоединить под высоким и средним давлением без его снижения, применяя специальные приборы;

3. Присоединить трубы, отключив их и освободив их от газа.

При выполнении работ, есть вариант отключить газ по месту с помощью диска из дерева, куска мешковины, глиняной массы, резиновой камеры.

Подключить новый газопровод способом, когда нужно отключить действующий, применяя резиновую камеру, приемлемо для газопровода, который имеет диаметр до 60 см.

Показатель давления обязательно подвергается снижению до отметки 150. Для начала необходимо проверить ручной насос на исправность и свойства герметичности камеры. Необходимо установить определенный вид манометров и контролировать давление.

Какие бывают газопроводы

Газопровод – это специализированный газопровод, предназначенный для транспортировки и хранения определенных объемов голубого топлива. Он может иметь несколько конструктивных особенностей, которые различаются в зависимости от задач, поставленных перед магистралью.

Например, сети международного значения транспортируют огромные объемы газа на большие расстояния, поддерживая постоянное давление на высоком уровне. Именно поэтому любые эксперименты с системами газоснабжения неуместны и могут быть опасны не только для вас, но и для окружающих.

Это означает, что оптимальным вариантом работы с системой будет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что соответствует требованиям законодательства.

Закачка в трубопровод должен осуществляться специалистом газовой службы, имеющим необходимый уровень допуска и соблюдающим все меры безопасности

Трубопроводы устроены так же, как кровеносная система человеческого тела. Их роль можно сравнить с ролью коронарных сосудов. А уже из центральных идут трубы регионального значения, по которым голубое топливо распределяется между потребителями.

Они меньше основных и поэтому давление внутри них намного ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону уменьшения, так и в сторону увеличения.

Подключение к газовым коммуникациям происходит при наличии у организации специального разрешения. А можно попробовать провести электропроводку внутри своего дома своими руками. Для этого нужно просто знать четкую последовательность действий и придерживаться необходимых мер безопасности.

Как заварить трубу не отключая газ

Чтобы в трубе не образовался воздух, и просто они экстремалы!

чтобы при сварке внутрь трубы не попали окалины, которые потом угробят форсунки

на газовом оборудовании. Потому варят под давлением.

на самом деле если закрыть кран, в трубу поступает воздух

получается взрывоопасная смесь. поэтому варят по давлением

дык и б а н е т жэ, мало не покажеца! каГ боНба!

Вопрос сформулирован неправильно или вы говорите глупости.

Какую трубу варят (магистральную,высокого,низкого давления)? Что варят в трубе(Соединяют две трубы вдоль, или приваривают под углом)?Какой кран не закрывают? По вашему не четко сформулированному вопросу у тех. неподготовленных людей может сформироваться мнение, что можно варить газовую тубу с проходящим в нем газом,попробуйте ,если после взрыва что-то найдут от ваших останков, то будет что то похоронить.Если народ поверил в эту сказку, то на выборы можно придумать, что хотите,проверка политтехнологов что ли? Типа закинули крючок народ заглотил, поверил,сейчас еще большую небылицу закинем, посмотрим поверят или нет.

да любому можно сейчас подключится

взял трубу и соединился. ведь газ никому не принадлежит. оно народное

Источник

Технология изготовления трубопроводов

Сварка трубопроводов может осуществляться по различным технологиям:

  • Термические;
  • Сочетание термических и механических;
  • Механические.

Мастера, работающие с термическими методами, говорят, что подобная сварка осуществляется с помощью дуговой, газовой, плазменнойи иной сварки.

Термомеханический процесс сборки трубопроводов подразумевает контактную сварку, сварку при помощи дуги, управление которой осуществляется за счет магнитного поля. Механические технологии заключают в себе сварку, производимую благодаря трению или взрыву.

В зависимости от осуществляемого монтажа технологические процессы могут быть различными. Тем не менее в большинстве случаев процесс сборки подразумевает применение переменного тока.

Разновидностей соединений при изготовлении трубопроводов довольно-таки много, ключевыми из них являются всего три:

  • Стыковые;
  • Внахлест;
  • Угловые.

Это деление достаточно условное, так как каждый из этих видов может подразделяться на целый ряд подпунктов, которые могут подразумевать соединение труб разной толщины, изготовленных из различных металлов и так далее.

Расценки на газификацию и способы экономии

По новым правилам подключения к газовым магистралям, прописанным в Постановлении № 1314, стоимость присоединения зависит от категории потребителей.

Для частных домов и коттеджей существует три варианта:

  1. Когда расход газа составляет не более 5 кубометров за час, присоединение обойдется в 20 тысяч рублей. При этом расстояние по прямой линии от газового котла до сети газораспределения не должно превышать 200 м.
  2. Для зданий, где расчетное потребление планируется на уровне 5-15 м3/час, подвод к границе участка будет стоить в пределах 50 тысяч.
  3. Если объем потребления превышает 15 м3/час, выполняется индивидуальный расчет.

В эту стоимость входит разработка газораспределительной организацией технических условий и подвод трубы от магистрального газопровода до территории собственника.

За отдельную плату можно договориться и о монтажных работах на участке. Обычно, стоимость таких услуг обходится дешевле, чем у частных организаций, но сроки выполнения намного дольше, а при высокой загруженности могут и вовсе растянуться на неопределенный период.

Составление проекта – отдельная статья расходов, которая обойдется от 10 до 100 тыс. рублей (многое зависит от региона и размеров здания). Если вы отдадите предпочтение фирме, которая не только занимается проектированием, а и имеет лицензию на монтажные работы, можно будет сэкономить до 20-35%.

Поинтересуйтесь у соседей, может, и они захотят присоединиться к магистрали, тогда затраты на материалы и многие работы можно будет разделить

Коллективное присоединение – еще один вариант для тех, кто ищет способ, как подключить свой коттедж к газу с наименьшими потерями средств. Кроме того, во многих населенных пунктах действуют региональные программы по подключению и выдаются субсидии.

Более подробно стоимость газификации частного дома мы обсуждали здесь.

Правила расчета пропускной способности

Основным фактором, отвечающим за непрерывную поставку голубого топлива потребителям, является значение пропускной способности газопровода. Расчет этого параметра осуществляется по особому алгоритму. Причем его делают независимо от типа используемых труб.

Максимальную пропускную способность газовой трубы можно высчитать по следующей формуле:

Q макс. =196,386×Д²×P/Z×Т,

где:

  • Р – рабочее давление, поддерживаемое в газопроводе, плюс 0,1 МПа или абсолютное давление газа;
  • Д – внутренний диаметр трубы;
  • Т – температура прокачиваемого голубого топлива, измеряемого по шкале Кельвина;
  • Z – коэффициент сжимаемости.

Эта формула устанавливает следующую закономерность: чем выше значение показателя Т, тем большей должна быть пропускная способность сети.

В противном случае произойдёт разгерметизация газотранспортной магистрали, что неминуемо приведёт к взрыву этого опасного вещества.

Сделав выбор типа труб для газопровода, важно правильно определить способ врезки

Есть формула посложнее. Однако алгоритма, приведенного выше, вполне достаточно для совершения необходимых расчетов, предшествующих врезке в газопровод.
