Как утеплить вентиляцию на холодном чердаке: специфика теплоизоляции воздуховодов

Монтаж теплоизоляции

Рассмотрим несколько теплоизоляционных материалов в плане ответа на вопрос, как утеплить вентиляционные трубы в частном доме. С пенофолом все понятно, сразу оговоримся, что это самый простой вариант.

Утепление минеральной ватой

Утепление вентиляционной трубы минватой требует к производителю работ понимания, что этот материал является гигроскопичным. Поэтому все работы проводятся в следующем порядке.

1. Вся трубная разводка оборачивается гидроизоляционной мембраной без щелей и зазоров. Полная герметичность покрытия.
2. Наматывается минеральная вата внахлест относительно укладываемых полос. Толщина укладки определяется выше обозначенным СНиПом.
3. Поверх наматывается еще один слой гидроизоляции.
4. Если воздуховод проходит на улице, то поверх теплоизоляционного порога устанавливается короб, лучше сделанный из жести.

Кстати, установка коробов – обязательное условие сборки уличного участка, что обеспечит не только защиту системы, но и эффективный воздухообмен внутри здания.

Если вентиляционная труба не круглого сечения, а прямоугольного, то можно для ее утепления использовать минеральную вату в матах. Их подрезают под необходимые размеры, обкладывают ими трубу и стягивают хомутом, скотчем или вязальной проволокой. Гидроизоляция укладывается обязательно

Здесь важно плотно уложить куски ваты, чтобы между ними не оставалось промежутков. Самое неудобное место – это внешние углы воздуховодов. Их после стягивания основного теплоизоляционного покрытия заполняют кусками материала, вырезанного из мата под требуемые размеры

Их после стягивания основного теплоизоляционного покрытия заполняют кусками материала, вырезанного из мата под требуемые размеры.

Термоизоляция вытяжной системы дома

Замок шип-паз.

Вытяжка – неотъемлемый атрибут современной кухни, ванной комнаты. Через нее на улицу выходят лишний пар и влага, которые образовались в результате приготовления еды и использования горячей воды. Из-за большой разности температуры отходящего из помещения воздуха и окружающей среды на поверхности воздуховода выпадает конденсат. Металл покрывается коррозией. Кроме этого, скопившаяся влага проникает в материал стен и потолка комнаты. Чтобы предотвратить образование конденсата, воздуховод подлежит термоизоляции. Как утеплить вытяжку в частном доме?

Если была куплена и установлена вытяжная система заводского изготовления, она обязательно оснащается внутренним, утеплительным слоем. Но эта часть воздуховода остается внутри помещения. Утепление вытяжки в частном доме, которая находится за пределами жилого помещения, можно выполнить минеральной ватой.

На начальном этапе труба очищается от пыли, грязи, мусора. Далее купленным плитным или рулонным утеплителем труба обматывается. Толщина материала рассчитывается, исходя из строительных норм. Но в большинстве случаев достаточно одного слоя минеральной ваты, толщиной 5 см. Крепеж проводится при помощи скотча. При этом швы проклеиваются алюминиевой клейкой лентой. Поверх вата обматывается отражающей теплоизоляцией с толщиной теплоизоляционного материала 2 см. Все соединительные швы дополнительно проклеиваются липкой, фольгированной лентой.

Утепление внешней вентиляции. Нужно ли утеплять вентиляционную трубу, которая проходит по чердачному помещению? В случае с неотапливаемым чердаком утеплительные работы проводятся обязательно

При выборе материала берется во внимание не только опасность проникновения влаги, но и вероятность порчи утеплителя грызунами. Здесь пригодны пенопластомеры

Они выпускаются в виде своеобразной скорлупы, что существенно упрощает монтажные работы.

Утепление вытяжной вентиляции проводится по следующей схеме:

• выбор подходящей термоизоляции;
• ее монтаж;
• установка защитного кожуха.

Выбор термоизоляции проводится согласно размерам самой воздуховодной трубы. В противном случае утеплитель может не полностью покрывать поверхность воздуховода или будет укладываться внахлест, что также отрицательно скажется на его защитных функциях. Далее, при помощи ножа или пилы производится надрез скорлупы с последующим монтажом.

Утепление приточной вентиляции заканчивается проклейкой стыков специальной лентой и установкой защитного кожуха. Он крепится при помощи бандажей.

Минеральная вата с фольгированием — идеальный вариант.

Работы с воздуховодами прямоугольного сечения. Как утеплить вытяжную вентиляцию прямоугольного сечения? Здесь можно использовать и рулонный, и плитный материал. Идеальный вариант – базальтовое волокно. Оно не способствует распространению огня, не поддается гниению. Недостатки – паропроницаемость и гигроскопичность – устраняются установкой гидро- и паробарьера.

Как утеплить вентиляцию в частном доме прямоугольного сечения? Подготавливают утеплитель нужной толщины. Нарезают его на удобные для монтажа куски. В качестве крепежных элементов берется прокаленная, стальная проволока. Для герметизации швов пригодится фольгированная, клейкая лента.

Работы выполняются в следующем порядке:

• монтаж утеплителя;
• проклейка стыков;
• крепеж при помощи проволоки;
• обмотка защитным, фольгированным утеплителем;
• фиксация защитной оболочки.

При работе с базальтовым волокном обязательно пользуются средствами индивидуальной защиты.

Чем утеплить вентиляционную трубу на улице?

Сделаем обзор утеплителей, которые можно применять для коммуникаций. Теплоизолирующие качества материала, конечно, в приоритете при выборе, при этом утеплитель не должен распространять пламя при пожаре, а его стоимость не должна быть заоблачной. Для тех, кто решил сделать утепление вентиляционной трубы своими руками необходимо выбирать максимально простой в монтаже материал.

Минеральная и каменная вата

Достоинства материала в дешевизне и пожарной безопасности. Однако ее монтаж достаточно трудоемкий монтаж: коммуникации оборачиваются минеральной ватой, а затем закрываются оцинковкой или фольгой. Каменная вата со временем слеживается, при намокании теряет свои свойства.

Этих недостатков лишена утепленная гофра и вентиляционные трубы из оцинкованной стали утепленные на основе минеральной ваты, однако все трубы вентиляции необходимо будет демонтировать, и перекладывать коммуникации заново.

Пенопласт, пенополиуретан

Разъемная скорлупа из пенополистирола удобна в монтаже: следует просто надеть на трубу половинки теплоизоляции и прижать их, чтобы соединение зафиксировалось. Пенопласт обеспечивает прекрасную теплоизоляцию, не изменяется в размере и не теряет своих изначальных качеств при увлажнении.

Скорлупа для утепления труб может изготавливаться из пеноплэкса и вспененного пластика, что позволит недорого утеплить вентиляционную трубу на улице. После монтажа пенопластовой скорлупы на коммуникациях, ее следует зафиксировать хомутами.

Вспененный полиэтилен и каучук

В продаже материал представлен в виде трубок различного диаметра, которые легко надеваются на трубу. Материал недорогой, не боится влажности и небольших механических нагрузок.

Одна из разновидностей данного утеплителя – фольгированный пенофол, который можно уложить в несколько слоев при необходимости.

Кроме того, есть современная и надежная трубная изоляция К-Флекс из вспененного каучука для утепления вентиляционных труб в частном доме, которая не боится влаги и низких температур.

Порядок утепления вентиляции на холодном чердаке

Все теплоизоляционные мероприятия выполняются по нормам, регламентированным СНиПом 2.04.14-88. Здесь даны четкие указания, где и как организовывать утепление вентиляции.

При монтаже изоляционного слоя следует соблюдать главное правило: изоляцию следует крепить максимально плотно, чтобы между вентиляционным каналом и утеплителем не оставалось никаких зазоров. Монтаж каждого из материалов имеет свои особенности.

Особенности изоляции минеральной ватой

При утеплении минватой нельзя забывать, что она гигроскопична.

Этот факт накладывает отпечаток на порядок работ:

1. Трубную разводку на холодном чердаке оборачивают гидроизоляционной мембраной, не оставляя зазоров и щелей.
2. Наматывают минеральную вату внахлест, с перекрытием предыдущих полос. Толщина слоя должна соответствовать СНиПу.
3. Поверх утеплителя наматывают слой гидроизоляции.
4. Всю конструкцию стягивают специальными бандажами.

Трубу прямоугольного сечения можно утеплить минеральной ватой в матах. Сначала выкраивают заготовки необходимых размеров, и, обложив ими трубу, стягивают вязальной проволокой, хомутом либо скотчем.

Во внешних углах воздуховодов с монтажом изоляции возникают определенные трудности, сразу достичь необходимой герметичности не удастся. Поэтому по окончании устройства основного теплоизоляционного покрытия кусками материала заполняют оставшиеся промежутки.

Изоляция вентиляции на холодном чердаке пенополистиролом

Если материал имеет форму плит, следовательно, утеплять им можно воздуховоды прямоугольного сечения. Технология работ по утеплению такая же, как и при укладке минеральной ваты. Единственное отличие — необязательное устройство гидроизоляции. Решение принимается исходя из плотности теплоизоляционного материала.

Так, в случае применения ППС-40, гидроизоляция нужна, а если будет использован ППС-60, гидроизоляция необязательна. Плиты должны стыковаться плотно, щели и зазоры необходимо заполнить монтажной пеной.

Теплоизоляция при помощи цилиндров

Специальные скорлупы для утепления вентиляции изготавливают из многих утеплителей:

минеральной ваты;
пенополиуретана;
пенополистирола;
полиэтилена.

Применяют их в случае использования для устройства вентиляции труб круглого сечения. Существует несколько разновидностей такой теплоизоляции:

цельная с продольным разрезом;
двух, трех, четырехсекционная.

Цилиндры подбирают по диаметру воздуховода. Чем больше сечение трубы, тем из большего числа частей состоит скорлупа. Если это цельный цилиндр, его раскрывают по разрезу и надевают на воздуховод.

Цилиндр удобен в качестве изоляции для прямых участков. В местах, где воздуховод поворачивает, одеть его не получится. В этих зонах применяют маты. Среди утепляющих материалов такого типа цилиндры из минеральной ваты, полистирола и полиэтилена имеют самую низкую стоимость. Наиболее дорогой вариант — скорлупа из вспененного каучука.

Очень удобный вариант для утепления вентиляции своими руками — самоклеящийся утеплитель, т.е. пенофол марки «С». С одной его стороны имеется фольга, с другой — полиэтиленовая пленка с нанесенным на нее клеевым составом. Клеящаяся сторона защищена дополнительным слоем пленки. Перед монтажом ее удаляют.

Материал раскраивают под размер, соответствующий периметру воздуховода. На следующем этапе утеплителем закрывают трубу, складывая края внахлест 50 мм. Стык заклеивают фольгированной лентой.

Утеплители для промышленных систем

Для утепления воздуховодов промышленной вентиляции применяют все материалы, описанные ранее в разделе бытовых помещений, и некоторые другие изделия.

Пенополиуретан

Пенополиуретан – вспененный полиуретан, очень распространенный синтетический эластомер. Для теплоизоляции воздуховодов применяют в основном твердые пенополиуретаны. Из них выпускают всевозможные прошивные маты и скорлупы для утепления круглых трубопроводов.

Теплоизолированные воздуховоды

Монтаж воздуховодов с нанесенной теплоизоляцией намного быстрее, чем традиционная сборка с последующим утеплением. Зато цена их намного выше. Для утепления обычно применяется пенополиуретан с покрытием из стеклохолста, стеклопластика, полиэтилена.

Что лучше выбрать

Выбор теплоизоляции промышленных труб зависит от многих условий:

1. Размеров воздуховодов.
2. Формы воздуховодов.
3. Расположения системы. В цехе и венткамере (а сейчас – еще и в рекуператоре тепла) часто находится большая часть системы, только небольшие трубы для забора или выброса воздуха находятся вне помещения. В цехах зимой бывает холодно, вплоть до отрицательных величин, поэтому воздуховодам в помещении необходима теплоизоляция.
4. Температуры отводимых газов и противопожарных требований.
5. От того, строится ли новый цех, модернизируется старое производство или просто устанавливается теплоизоляция воздуховодов в старом цехе.

При теплоизоляции воздуховодов на старом производстве следует учитывать предполагаемый срок эксплуатации оборудования и здания в целом: если этот срок составляет 15-20 лет, то, возможно, не стоит выбирать современные дорогие материалы, а обойтись более бюджетными вариантами. Совсем другое дело при пуске новых линий или цехов – имеет смысл применять готовую теплоизоляцию или трубы с потенциальным сроком службы 50 лет.

Сейчас все чаще и чаще выбирают готовые скорлупы с нанесенным покровным слоем. Их не нужно защищать от ультрафиолета, атмосферной влаги.

Какие есть виды готовых утепленных труб?

Вы можете самостоятельно изготовить утепление для ваших труб, но если для вас важно сделать все за небольшой отрезок времени, вы имеете возможность приобрести готовые утепленные вентиляционные трубы. На данный момент, на рынке, существуют много вариантов утепленных труб: металлические, металлопластиковые, пластиковые

Так же вы можете выбрать материал утепления готовой трубы.

Утепленная вентиляционная труба в частном доме

Если перед вами стоит задача утеплить свое домашнее помещение, оптимальным вариантом станет пластиковое изделие. Данный вид утепленных труб имеет большой срок службы, а также легко транспортируется и устанавливается. Для помещения с высокими температурами, лучшим станет металлическая альтернатива.

Утепленные трубы могут быть изготовлены с оцинкованной и нержавеющей стали. Цена вентиляционной утепленной трубы из оцинкованной стали зависит от ее разновидности, толщины листа стали, а также от необходимости установки дополнительных элементов. Утепленные вентиляционные трубы из оцинкованной стали станут идеальным вариантом для участков с повышенной температурой.

Этапы утепления труб

style=”display:block; text-align:center;” data-ad-layout=”in-article” data-ad-format=”fluid” data-ad-client=”ca-pub-9337857885889635″ data-ad-slot=”9725334793″>

Если вы решили сохранить часть средств и при этом владеете элементарными навыками монтажа, то можно попробовать все сделать самому. Для этого вам необходимо знать,как правильно утеплить вентиляционную трубу.

В первую очередь, необходимо отмерять участок трубы, которую вы собираетесь утеплять. Так как вентиляционные трубы могут иметь разную длину, толщину, а так же иметь как прямую форму, так и разного рода загибы, переходы, и соединители, это все необходимо учесть при замерах.

Утепленная труба для вентиляции

Следующим этапом станет резка скорлупы на нужные участки, и дальнейшее их соединение между собой. В зависимости от материала утепления, а так же условий помещения в котором находится труба, будет зависеть дальнейшей монтаж.

Теперь перед вами стоит задача, как правильно утеплить вентиляционную трубу. Перед непосредственно монтажом, необходимо прочистить поверхность трубы от грязи и пыли. После установки утеплителя убедится в целостности слоя и, в случае необходимости, дополнительно зафиксировать все при помощи соединителя.

Теперь остается определить, нужно ли утеплять вентиляционную трубу на крыше и надо ли утеплять вентиляционную трубу на чердаке. Безусловно, необходимо. Крыша – место, где труба выходит на улицу, а значит, непосредственно имеет контакт с влагой, низкой температурой и прямым атмосферным давлением.

Утепленная фольгированным утеплителем прямоугольная вентиляционная труба

Процент сноса вентиляционной трубы на крыше самый большой. Вопрос экологичности отходит на второй план, главное при монтаже утепления на крыше это хорошие теплоизолирующие свойства и сверхвысокая влагостойкость. Наряду с крышей, чердак тоже важный участок, через который проходит вентиляционная труба, в большинстве помещений.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Утепление вентиляционных труб на крыше

Прежде всего, нужно отметить, что вентиляционные каналы на крыше нужно размещать так, чтобы воздух мог покидать пределы помещения без особых усилий. Высота и диаметр трубы для вентиляции выбирается в каждом случае отдельно. Чаще всего вентиляционный канал выходит через конек на крыше. И тут нужно правильно выполнить теплоизоляцию.

При утеплении трубы нужно утеплитель разместить примерно по всей поверхности трубы. Однако больше всего нужно оставить материала на часть, которая прилегает к дому – на случай лютых морозов. Работы по утеплению проводятся как на улице, так и внутри помещения. В качестве утеплителя используется минеральная вата. Она не дорого стоит и не горит. Необходимо аккуратно работать с ватой, при этом защищать органы дыхания и зрения, а также руки.

Но самый лучший вариант для утепления вентиляционной трубы на крыше является пенопласт или пенополиуретан. Материалы не представляют опасности для здоровья. Их легко устанавливать. Срок службы довольно большой. Но стоит отметить, что материал пожароопасный и при нагревании выделят токсические вещества.

Всегда ли нужно утеплять трубы на чердаке?

Если в семье есть сыновья, дочки, стоит приложить усилия, адаптировать эту часть дома под нужды детей. Палаточный домик, место для колдовства — всё это чердак. Холостяку, холостячке, влюблённым, молодой семье будет проще вести домашние дела, заботиться о своём благополучии, если чердак превращён в комнату с минимальным уровнем риска травм. Пыль, сквозные щели, влага открытые трубы мешают больше, чем низкий потолок, плохое освещение.

Чердачное помещение в качестве комнаты отдыха

Чердак может быть таинственной комнатой. Пересмотреть старый фотоальбом из коробки, спеть любимую песню, включив караоке, можно будет именно здесь. Или же он станет комнатой, в которой есть что-то пугающее, испортит настроение одна мысль о нём. Выбирает владелец то, каким ему быть. Скрыть трубы, задекорировать их — первое, что надо сделать на чердаке. Точнее, первое, что надо сделать — это позаботиться о теплоизоляции.

Любая труба будет замерзать зимой. Утеплив все имеющиеся в этой части дома трубопроводы, можно достичь таких целей:

• продлит срок их службы;
• улучшит функциональные возможности;
• оптимизировать систему жизнеобеспечения в доме.

Способы и материалы для утепления

Вентсистемы по устройству делятся на две категории:

• бытовые инженерные сети. Оборудование представляет собой небольшую трубную разводку малого уровня разветвленности, функционирует на основе естественной тяги или по принципу принудительной системы воздухообмена. Бытовые модели используются в обустройстве домов и офисных зданий;
• промышленные системы отвода отработанных потоков. Воздуховоды этой категории используются в сооружениях с разветвленной вентиляционной сетью с мощными вентиляторными установками, к примеру, в зданиях вокзалов, заводских цехах, терминалах аэропортов, торговых центрах.

Способы теплоизоляции воздуховодов и актуальные материалы определяются в зависимости от норм и требований СНиП.

Утепление бытовой вентиляционной системы

Теплозащита труб воздухообмена бытовой сети производится с помощью традиционных материалов и нового поколения утеплителей, среди которых:

• минеральная вата;
• пенопласт;
• вспененный полиэтилен – пенофол – с фольгированным покрытием;
• асбест в виде раствора или плит.

Минеральная вата

Волокнистый материал располагает предельно низким коэффициентом теплопроводности, однако отличается высокой гигроскопичностью, легко теряет эксплуатационные качества под воздействием влаги. Применяют минеральный утеплитель в комбинации с гидроизоляционным материалом, к примеру, специальной мембраной с фольгированной поверхностью. Чаще всего для утепления воздуховодов используют минвату в виде рулонов с толщиной пласта в пределах 40-80 мм.

Вспененный полиэтилен

Цилиндрические оболочки из пенофола заводского исполнения отличаются высокой эффективностью и удобством монтажа. Рулонный материал применяется способом крепления хомутами или проволокой. Вспененный полиэтилен располагает меньшей теплоемкостью, чем минеральная вата, и реализуется в недорогом сегменте. Трубу придется обматывать несколькими слоями этого утеплителя в силу малой толщины материала.

Асбестовый утеплитель

Раствор асбеста используется для изоляции труб любого сечения. Важным условием применения утепляющего состава на уличном секторе вентканала является установка короба из жести или рубероида для защиты от внешнего воздействия.

Теплоизоляционная скорлупа

Скорлупу в виде заготовок цилиндрической формы для изоляции труб изготавливают на основе различных составляющих, среди которых:

• стекловата;
• базальтовая вата;
• каучук;
• вспененный полиэтилен;
• пенополистирол;
• пенополиуретан.

Монолитные модели скорлупы применяются в процессе монтажа вентиляционных труб. Сборно-разборные варианты и модификации цилиндров с линией разреза устанавливаются на действующие узлы вентканала. Теплоизоляционная скорлупа особенно актуальна в местах прокладки труб через стену или плиты перекрытий. Стоимость скорлупы варьируется в зависимости от материала основы: пенополиуретановые модели реализуются в дорогом сегменте, аналоги из минваты и вспененного полиэтилена предлагаются по относительно доступным расценкам.

Самоклеющаяся изоляция

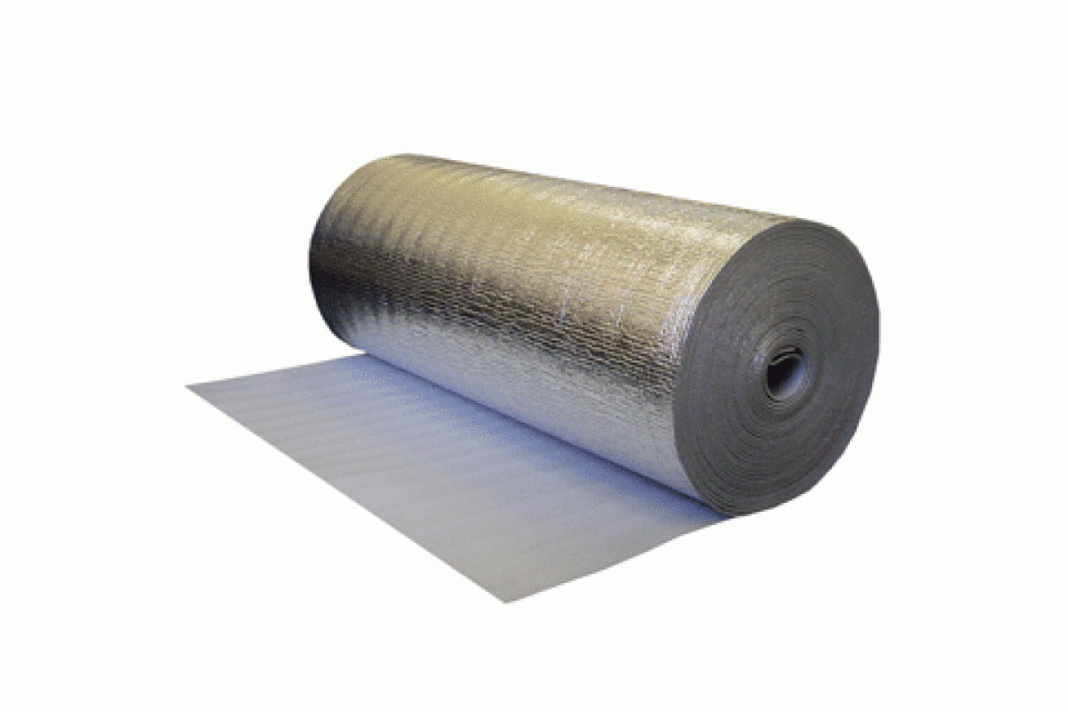

Пенофол марки «С» с фольгированной поверхностью располагает с тыльной стороны полиэтиленовой пленкой с клеевым составом. Самоклеющаяся теплоизоляция для воздуховодов представлена в большинстве строительных магазинов Москвы и регионов, и востребована как эффективный материал для самостоятельного утепления вентиляционных труб.

Пенофол марки «С» – материал для теплоизоляции воздуховодов

Теплоизоляция промышленных сетей вентиляции

Здесь востребованы все те же утеплители в виде рулонов, плит и растворов, как и для теплозащиты бытовой вентсистемы. Однако для промышленной изоляции воздуховодов актуальны также уникальные технологические разработки, к примеру, пенополиуретан. Воздушно-пенный состав наносится под высоким давлением с помощью специального оборудования. Пенная структура легко прилипает к трубе, плотно обволакивает основу, обеспечивая эффективный термобарьер.

Новое слово в обустройстве промышленных вентсистем – воздуховоды с термоизоляцией заводского исполнения. Среди предложений известных брендов по производству климатического оборудования есть готовые модели труб и узлов с разными теплоизоляционными материалами в виде минваты, пенофола, ППУ и пенополистирола.

Вывод

На каком утеплителе остановить свой выбор – решать вам. Симпатии автора отданы фольгированным материалам на основе вспененного полиэтилена, но это скорее вопрос привычки. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

В частном доме чердак может быть очень тёплым, использоваться в качестве дополнительной комнаты. Но чаще всего он используется как складское помещение. Трубопроводы, которые проведены по его площади, мешают изменить его назначение. Если их правильно декорировать, зашить коробами, удастся сделать это помещение более уютным, комфортным.
