Теплый пол под ламинат на деревянный пол — инструкции по монтажу

Инструкция по установке водяного контура

Чтобы устроить водяное отопление, можно использовать готовые модули, плиты из ОСБ или ДСП с прорезанными фрезером каналами под трубы. Также необходимо выбрать трубы, терморегулятор, утеплитель, гидроизоляция.

Длина труб рассчитывается исходя из способа раскладки и размеров отопительной зоны — теплый пол может быть как дополнительным, так и основным источником тепла.

В зависимости от планировки комнаты, расположения мебели и конструкции отопительной системы можно уложить трубы петлями, улиткой или спиралью, но для самостоятельного монтажа самой легкой считается простая «змейка» (+)

Для деревянных домов чаще всего применяют укладку по реечному способу. Для этого нужно подготовить поверхность чернового пола – сделать настил на балки из фанеры или ОСБ с толщиной 15-20 мм, при необходимости выровнять и утеплить (максимально допустимая неровность – 2 мм на 1 погонный метр).

Водяной теплый пол есть смысл устраивать, если дом снабжен автономным отоплением, а вот подключение к централизованной сети не рекомендуется по ряду причин – в квартире это просто запрещено, а в частном доме есть риск, что трубы не выдержат скачков давления (+)

Этапы предстоящих работ:

Продумать раскладку и выполнить расчет труб для пола

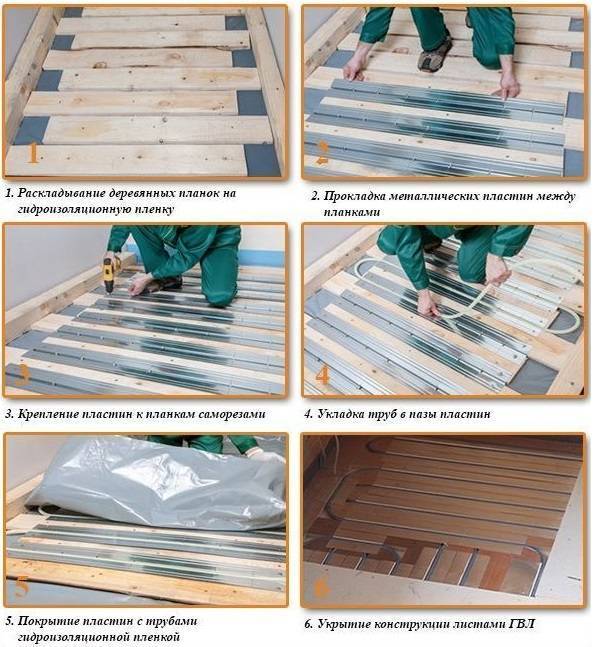

Важно, чтобы реечная основа была установлена перпендикулярно опорным лагам.
Затем вырезать из влагостойкой фанеры полосы, шириной на 2,5-3 см меньше шага для раскладки труб. К примеру, для шага 20 см нужны полосы шириной 17 см, для 30 см – 27 и т.д

Толщина же реек должна превышать диаметр труб на 10-15 мм.
Уложить слой гидро- и парозоляции (чаще всего используется фольгированный полиэтилен).
По периметру стен крепят демпферную ленту, которая обеспечит необходимый зазор при расширении материалов от нагрева.
На пол, в соответствии с планом раскладки, переносят разметку расположения труб.
Затем на лаги или выровненную деревянными материалами поверхность устанавливают вырезанные рейки так, чтобы сформировать паз под трубопровод. В местах, где по разметке планируется поворот контура, желательно закруглить и сами планки, после чего зафиксировать их саморезами.
Теперь между рейками укладываются теплопроводящие пластины, которые должны занять не менее 80% площади пола, чтобы обеспечить равномерный нагрев ламината.
В пазы профиля устанавливают трубы водяного контура.

Затем конструкцию проверяют на работоспособность, подключая к отопительному контуру. Чтобы убедиться в отсутствии протечек и деформации труб, стоит понаблюдать за работой системы пару дней, создавая максимальное давление.

Теплопроводящие пластины при желании можно заменить отрезками из тонкого алюминиевого листа или металлопрофиля, а вот применение фольги для таких целей бесполезно

На финишном этапе осталось закрыть «пирог» гидроизоляцией (например, слоем полиэтилена толщиной не менее 100 мкн), чтобы снизить шумовые эффекты при нагреве и остывании труб. Для обустройства чистового настила лучше всего подойдет фанера, прошедшая камерную сушку, или гипсоволокнистые листы, которые хорошо проводят тепло.

Но до начала обшивки теплый пол должен проработать хотя бы 2 дня, после чего остыть до температуры 15-17°С.

Дополнительная информация об обустройстве теплых водяных полов на деревянном основании представлена в этой статье.

Что такое инфракрасный обогрев?

Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

Инфракрасный пленочный пол

Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.

Укладка листов пленочного теплого пола

Ограничение температуры деревянного пола

Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.

Как резать пленочный теплый пол

Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м2. Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м2. Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.

Характеристики инфракрасных теплых полов

Также в систему теплого пола с инфракрасным подогревом обязательно входят:

• терморегулятор;
• термодатчик;
• специальные клипсы или зажимы;
• провода для подключения системы.

Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.

Устройство инфракрасной пластины

Финишное покрытие

Какой ламинат лучше выбрать для теплого пола? Производители самых различных фирм выпускают покрытие с техническими характеристиками, которые сочетаются с подогревом:

• С маркировкой «Теплая вода» в техническом паспорте. Это значит, что ламинат выдержит нагревание и не деформируется.





















• В техническом паспорте изделия указывается, на какую разновидность его можно уложить: на водяной, электрический или инфракрасный тип подогрева.
• Величина теплового сопротивления не должна превышать 0,15 м2 К/Вт.
• От толщины покрытия зависит его теплопроводность, достаточной может считаться 8 – 8,5 мм.
• Класс покрытия должен быть не ниже 32, тогда оно будет достаточно устойчиво к износу.

Определить, какой дополнительный подогрев лучше, можете только вы сами. Множество представленных на рынке вариантов требуют разных технических решений. При сильном желании можно свернуть горы, в том числе справиться и с дополнительным утеплением помещения, каким бы сложным оно не было.

Финишное покрытие

Какой ламинат лучше выбрать для теплого пола? Производители самых различных фирм выпускают покрытие с техническими характеристиками, которые сочетаются с подогревом:

• С маркировкой «Теплая вода» в техническом паспорте. Это значит, что ламинат выдержит нагревание и не деформируется.

  Пирог инфракрасного теплого пола под ламинат

• В техническом паспорте изделия указывается, на какую разновидность его можно уложить: на водяной, электрический или инфракрасный тип подогрева.
• Величина теплового сопротивления не должна превышать 0,15 м2 К/Вт.
• От толщины покрытия зависит его теплопроводность, достаточной может считаться 8 – 8,5 мм.
• Класс покрытия должен быть не ниже 32, тогда оно будет достаточно устойчиво к износу.

Определить, какой дополнительный подогрев лучше, можете только вы сами. Множество представленных на рынке вариантов требуют разных технических решений. При сильном желании можно свернуть горы, в том числе справиться и с дополнительным утеплением помещения, каким бы сложным оно не было.

Монтаж пленочного теплого пола под ламинат

Также следует разобраться, как сделать инфракрасный теплый пол под ламинат самостоятельно. Все работы правильно будет разделить на этапы:

Подготовка чернового основания

Важно помнить о трех главных требованиях – сухость, ровность, чистота. Для неровного деревянного основания подойдет фанера, для бетонного – нивелирующие составы.

Укладка изоляции

Тут есть нюанс, чтобы утеплитель покрывал всю площадь, даже в тех случаях, когда ИК пленка укладывается точечно.

Подложка должна покрывать весь пол

• Укладка ИК пленки. Рулоны пленки раскатываются так, чтобы они расположились вдоль длинных стен. Это позволит обойтись минимальным количеством соединений контактов. Если нужно подрезать рулон, то это делается только в специально отведенных местах.
• Установка термодатчика. В подложке делают вырез под провод питания и сам датчик. Фиксируется он при помощи битумной ленты.
• Установка клемм. В местах, где система будет подключаться к цепи, устанавливаются зажимы-клеммы. Верхнюю часть вставляют в контактный разрез пленки, а нижнюю заводят под нее.
• Подключение кабеля. Их концы вставляются в контактную клемму, все изолируется битумной лентой.
• Подключение термостата. Под терморегулятор и идущие к нему провода проделывают канал и отверстие в стене.

Схема подключения

Испытание системы

После соединения всех деталей включается обогрев, важно проверить, чтобы все участки ИК пленки прогревались равномерно.

Монтаж покрытия. Устройство инфракрасного обогрева не требует серьезной изоляции, хватит тонкой пенополиэтиленовой пленки в качестве подложки

После этого остается только положить ламинат.

Устройство теплого пола под ламинат в деревянном доме

Выбор и монтаж системы теплого пола в деревянном доме требует внимательного и продуманного подхода

Важно предусмотреть все мелочи, чтобы избежать неприятных последствий. Учитывайте не только выбор системы нагрева, но и влажность воздуха в доме, строительные материалы, используемые в процессе укладки пола и стен, а также последующую эксплуатацию системы обогрева полов

Из вышеперечисленных систем можно выделить водяной и инфракрасный теплые полы, которые считаются безопасными и долговечными в процессе эксплуатации, а также прекрасно сочетаются с ламинатом. Правильный выбор температуры обогрева гарантирует, что ламинат будет служить долго, не теряя своей привлекательности и главных характеристик.

Учитывая особенности деревянных и каркасных домов, важно предварительно продумать систему гидроизоляции пола. Мы рекомендуем использовать гидро-пароизоляционные пленки

Они отличаются долговечностью и простым монтажом. Не требуют специальных навыков для укладки и не пропускают влагу под ламинат. Используя пленки Вы сможете избежать появления конденсата под ламинатом, что значительно увеличит его эксплуатационные качества.

Для гидроизоляции пола подойдут пленки Ондутис D (RV), для пароизоляции Ондутис B (R70) Смарт.

Водяной теплый пол: за и против

Главное достоинство системы — независимость ее от электроснабжения, но только при условии естественной циркуляции теплоносителя. Она обеспечивает равномерность прогревания основы, что положительно сказывается на сроке службы ламинированного покрытия.

К недостатку можно отнести сложность монтажа и регулировки, поскольку вода просто не может быстро нагреется или остыть до необходимой температуры.

Теплый водяной пол

Устройство водяной отопительной системы на деревянный пол включает несколько слоев:

1. Гидроизоляционное покрытие с применением демпферной ленты.
2. Подложка из теплоизоляционного слоя с прокладкой в него отопительных контуров.
3. Обустройство несущего слоя, выложенного гипсоволокнистых материалов и выполненного бетонной стяжкой.
4. Напольное покрытие. Ламинат укладывают только на хорошо высохнувшую поверхность.

С целью предупредить деформацию древесного покрытия температуру воды в трубах в начале отопительного сезона повышают постепенно – на 5-7°С за сутки. В дальнейшем же также лучше избегать перепадов температур.

Принцип работы и основные достоинства

Монтируется он несложно, достаточно быстро, служит долго. Они практичны, цена их сравнительно невысока, уход за такими полами не трудоемкий и не требует приобретения специальных дорогостоящих средств.В сравнении с обычными электрическими полами инфракрасный пленочный теплый пол под ламинат является более экономичным по расходу электроэнергии. Немаловажен и тот факт, что инфракрасное излучение абсолютно безвредно для организма.

При подаче электропитания карбоновая паста становится источником инфракрасного излучения, с длиной волны от 5 до 20 мкм. Такое тепловое излучение, подобно солнечной энергии, нагревает все предметы, на которые попадает. Этот принцип уже давно применяется в обогреве потолков и стен.
Основные достоинства системы обогрева ИК-излучением ламинированных полов:

1. Благодаря свойствам инфракрасных лучей, такая система нагревает поверхности, а не воздух в помещении.
2. За счет высокой теплопроводности углерода, входящего в состав карбоновой пасты, нагрев происходит очень быстро.
3. Высокая надежность, обусловленная параллельным подключением элементов. В случае поломки единичного элемента система обогрева не выйдет из строя.
4. Подложка под инфракрасный пол подходит практически любая, за исключением токопроводящих материалов. Прогрев полов равномерный.
5. При пленочной инфракрасной системе обогрева нет необходимости заливать стяжку.
6. Применение такого подогрева исключает проблему сухого воздуха в помещении.
7. Расход электроэнергии значительно ниже в сравнении с водяной или электрической обогревательными системами.

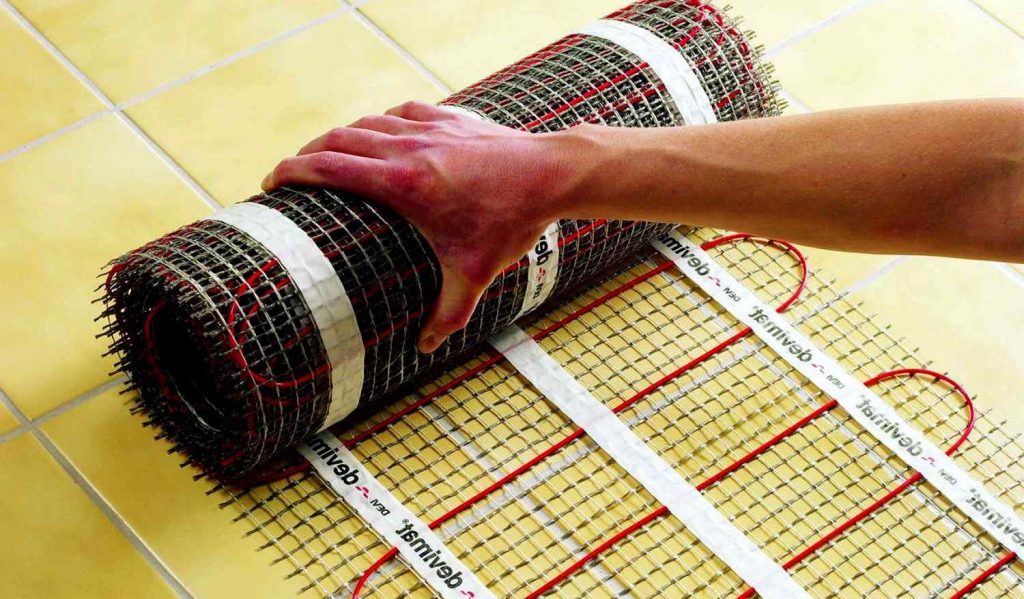

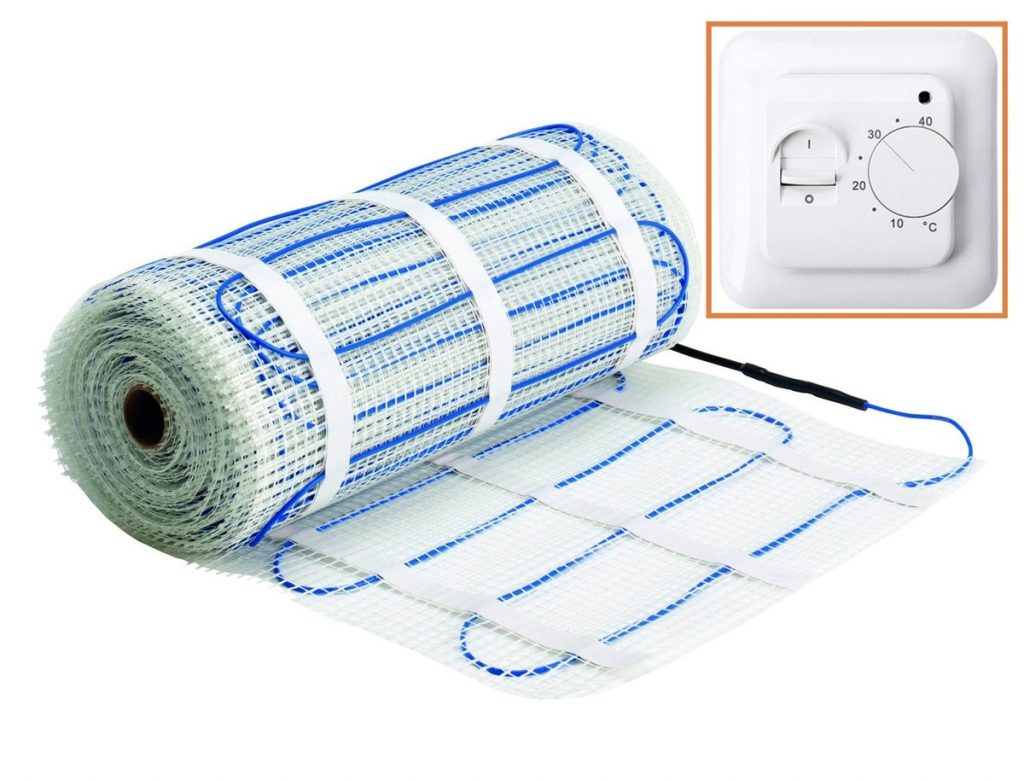

Укладка нагревательных матов

При укладке нагревательных матов без привлечения монтажной компании, необходимо учесть несколько важных особенностей:

• Как и во всех предыдущих случаях, на стену крепится терморегулятор.
• На основание пола наливается специальный жидкий полимерный выравнивающий состав. Наливной пол распределяется по всей плоскости пола.
• После полимеризации смеси, пробивается небольшая штраба, в которую монтируется датчик температуры.
• На подготовленную поверхность укладываются теплоизоляция и водоотталкивающая непроницаемая полимерная мембрана.

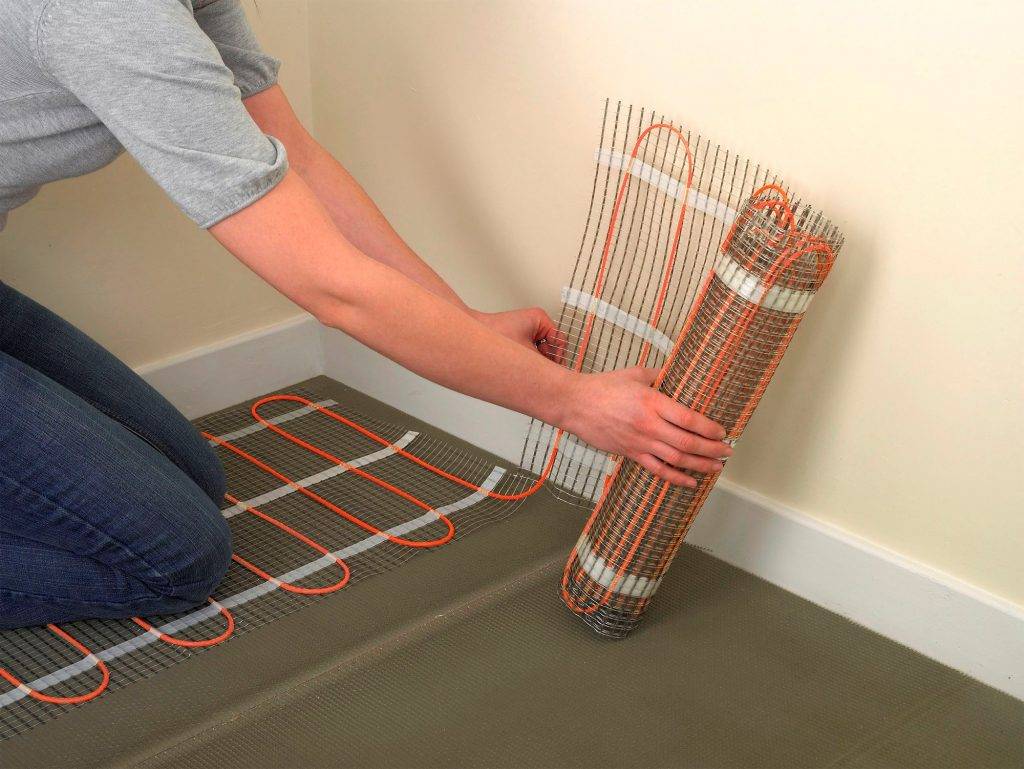

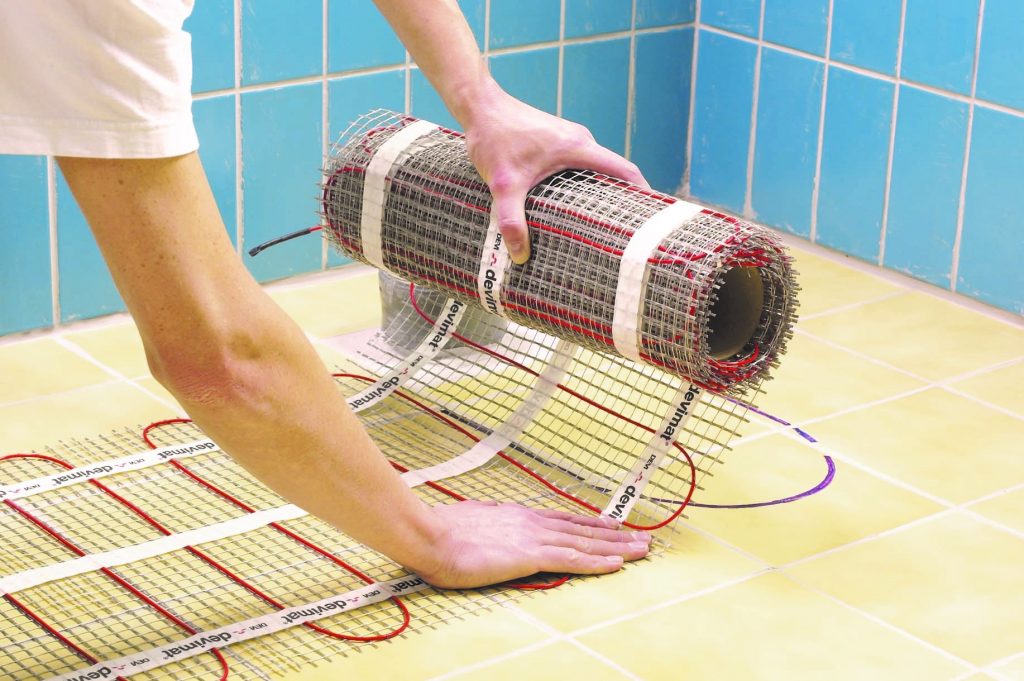

• Мат раскатывается по всей плоскости комнаты.

• Материал распределяется и разравнивается до полного исчезновения складок и мест изгиба.
• Оборудование подключается к термодатчику и регулятору.
• Нагревательный мат тестируется в эксплуатационном режиме.
• При монтаже нескольких матов, не рекомендуется делать их перехлёст, так как мягкий материал должен только соприкасаться с идентичным изделием.
• Поверх мата, устраивается высокопрочная армирующая стяжка, которая имеет толщину не менее 30 – 50 мм, что исключает образование трещин и её осадку в процессе эксплуатации пола.

• Выжидается время для твердения стяжки.
• По завершении кристаллизации и набора прочности, на подготовленную поверхность укладывается полимерная или пробковая подожка, на которую монтируется ламинат.

Маты начинают греться практически сразу после включения в розетку, и, при проведении их проверки, у пользователя не возникнет проблем.

Несколько советов по безопасной эксплуатации

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.

Для помещений различного назначения можно программировать разные температурные режимы, например, в ванной и жилых комнатах будет комфортно при 22-24°С, а в кухне и коридоре достаточно и 20°С

Практические нюансы:

После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим

Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя

Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.

И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Особенности укладки теплого пола под ламинат

Бытует ошибочное мнение, что под воздействием повышенной температуры ламинат начинает выделять вредные химические вещества, использующиеся при его производстве. На самом деле это не так. При верном выборе материалов теплый пол можно укладывать и под такое покрытие

Важно также соблюсти баланс температурного режима и толщины ламината

В домах с деревянным полом использование сочетание теплого пола и ламината является экологически верным решением

Для такого покрытия необходимо выбирать ламинат твердых пород, толщиной не менее 7 мм. Его ламели достаточно плотные, чтобы противостоять внешним воздействиям и тонкие, чтобы хорошо передавать тепло в помещение.

Кроме того, следует использовать материал с классом эмиссии Е0 или Е1. На ламинат подобного типа наносится специальный знак со схематическим изображением теплых полов или надписями «Underfloor heating», «Warm wasser». Материалы с маркировкой Е2 и Е3 с системой теплых полов использовать нельзя.

Процедура установки системы подогрева на дощатый пол под ламинат имеет ряд характерных особенностей:

• Невозможно обустройство стяжки из бетона, которая могла бы упрочнить пол и служить естественным передатчиком тепла.
• При температурном расширении лаги пола расширяются и сжимаются, смещаясь при этом.
• С течением времени настил получает незначительную подвижность, начинает «играть», негативно воздействуя на систему обогрева. К этому приводит естественный износ дерева и малая несущая способность ламината.

Монтаж теплого пола под ламинат своими руками

При монтаже теплого пола нужно соблюдать последовательность действий.

Ик-пленка

1. Установить терморегулятор, от которого проложить кабель в гофре к планируемому соединению с инфракрасной пленкой.
2. Подготовить основание, т.е. выровнять и очистить поверхность.
3. Уложить тепло- и гидроизоляционный материал (причем пленка из полиэтилена должна находить на стены, листы полистирола на стыках нужно проклеить скотчем).
4. Разместить термопленку. Разрезать материал при необходимости следует по обозначенным линиям, медные контакты направлять вниз, сами полосы соединять зажимами.
5. Подсоединить кабель при помощи клемм к нагревательным элементам, дополнительно изолируя битумным скотчем.
6. Установить термодатчик, подключить его к терморегулятору.
7. Протестировать работоспособность системы, проверив нагревание каждой пленки.
8. Укрыть теплый пол «Изоспаном» либо аналогичным материалом.
9. Уложить ламинат.

Греющий кабель

1. Установить терморегулятор, проложить провода (пока без электрического подключения).
2. Подготовить основание, устранив неровности, трещины и убрав мусор.
3. Уложить по периметру комнаты демпферную ленту.
4. Произвести укладку теплоизоляционного слоя.
5. Зафиксировать на утеплителе металлическую ленту, предназначенную для крепления кабеля.
6. Уложить греющий кабель с учетом выбранной схемы.
7. Установить термодатчик.
8. Подключить греющий кабель и термодатчик к термостату.
9. Проверить работоспособность системы.
10. Залить бетонную стяжку.
11. Постелить подложку.
12. Уложить ламинат.

Греющий кабель аккуратно укладывают по периметру комнаты.

Теплые маты

1. Установить терморегулятор, проложить провода.
2. Подготовить основание, при необходимости выровнять поверхность.
3. Установить термодатчик, поместив его в гофрированный шланг с заглушкой на конце.
4. Уложить утеплитель, проклеив стыки скотчем.
5. Осуществить укладу нагревательных матов.
6. Подключить провода от электрических матов и термодатчика к терморегулятору.
7. Проверить работоспособность системы.
8. Залить бетонную стяжку либо нанести плиточный клей.
9. Уложить подложку (после высыхания раствора).
10. Произвести укладку ламината.

Трубы водяного пола

1. Подготовить основание, в т.ч. устраняя неровности.
2. Уложить гидро- и теплоизоляцию (полиэтиленовую пленку, пеноплекс).
3. Закрепить по периметру помещения демпферную ленту.
4. Сделать армирование сеткой.
5. Разместить трубы водяного пола согласно выбранной схеме.
6. Проверить герметичность системы, закачав под давлением воздух либо пустив воду.
7. Залить стяжку.
8. Уложить подложку.
9. Произвести укладку напольного покрытия.

Трубы водяного пола располагают согласно выбранной схеме.

Как самостоятельно сделать электрический теплый пол

Кабельные и пленочные полы существенно различаются по толщине, поэтому их установка имеет ряд нюансов. Но чтобы представить себе объем предстоящих работ, рассмотрим основные этапы монтажа обеих систем.

Инструкция по установке кабельной системы

Монтаж конструкции из токопроводящих кабелей проводится по аналогии с устройством водяного пола, с тем отличием, что под проводку не требуются настолько вместительные ниши, поэтому вместо реек можно обойтись небольшими углублениями.

Если размер помещения предполагает большую площадь обогрева, есть смысл сделать несколько электрических контуров и каждый подключить к отдельному термостату, чтобы не перегружать сеть (+)

Последовательность работ выглядит так:

1. Промежутки между балками утепляются слоем теплоизоляции (например, минваты, эковаты или перлита).
2. Затем укладывается теплоотражающий слой из фольгированного материала, сверху которого крепится сетка с ячейкой 50*50 или 40*40 мм.
3. В лагах чернового пола делают небольшие углубления в местах поворота кабеля, причем в каждый пропил наносится металлическая изоляция.
4. Потом укладывается электрокабель, фиксируясь к сетке специальными хомутами.
5. Между проводами устанавливается термодатчик, заключенный в гофротрубку и подключается к терморегулятору.

Кабель питания подводится в металлическом рукаве к розетке и подключается через термостат, после чего конструкция проверяется на работоспособность.

После этого можно настилать черновой пол для укладки ламината.

Установка пленочного ИК-пола

Как уже упоминалось, самый простой и доступный для новичков в ремонтном деле вариант обустройства полов с подогревом – инфракрасная система.

Для монтажа инфракрасных полов нельзя использовать гвозди или другие крепления, которые повреждают пленку – это может стать причиной короткого замыкания

Алгоритм работы:

1. По всей площади комнаты укладывается теплоотражающая подложка (толщина 4 мм) с лавсановым покрытием, которое не проводит электрический ток. Стыки между пластами материала склеиваются монтажным скотчем.
2. Делается разметка обогреваемой площади.
3. Выполняется раскрой отопительной пленки по местам разрезов согласно плану раскладки.
4. Затем на полу расстилается пленка, отрезы подключаются между собой параллельно с помощью люверсов. После подвода и обжима проводки, место соединения заклеивается битумной изоляцией, а полосы пленки скрепляются стык/встык скотчем.
5. Чтобы провода не деформировалась, в изоляционном слое прорезают небольшие канавки канцелярским ножом, туда помещают кабель и фиксируют скотчем.
6. Теперь устанавливает датчик нагрева (его провод также прячется в фольгированном материале).
7. На стене делается отверстие (обычно, на высоте 50-100 см от пола) под терморегулятор, к нему проводится канавка для проводки датчика и электропитания.

В процессе монтажа постарайтесь не перегибать и не заминать пленку, чтобы не повредить ее целостность, ведь от этого зависит работоспособность всей системы теплого пола
