Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Оптимальный вариант – инфракрасный датчик

Решившись приобрести себе сенсорный выключатель, следует в первую очередь ответить на вопрос: каким датчиком он должен быть дополнен, какой сигнал должен интерпретироваться как команда «включить свет»? От этого зависит сложность выключателя, его стоимость.

Сенсорный выключатель с инфракрасным датчиком – это сложная электронная система. Улавливает он либо сильное тепловое излучение на большом расстоянии, либо не сильное, на близком расстоянии.

Сенсорные выключатели, реагирующие на тепло руки, более просты и стоят не так дорого. Как подключить сенсорный выключатель с инфракрасными датчиками с максимальным радиусом действия?

Конечно, придётся повозиться с установкой. Те же сенсорные выключатели, которые реагируют на тепло руки, установить не проблема. Они могут занять то место, где всегда был расположен выключатель.

Подключение

Алгоритм подключения:

1. Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.
2. Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте.Рисунок 7. Первый и второй этап подключения
3. Прикручиваем плату с сенсорными контактами (А рис. 8).
4. Подключаем панель с маркировкой кнопки (В рис. 8).

Рисунок 8. Второй и третий этап подключения

Некоторые производители, например, Livolo, выпускают проходные выключатели на 220 В (схема их подключения показана на рис. 9). С их помощью можно управлять освещением из нескольких мест.

Рисунок 9. Наглядный пример, как подсоединить несколько проходных панелей touch контакта

Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник. Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства

Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.

Схема подключения сенсорного диммера et0802193e

Типы сенсорных выключателей

Сенсорные выключатели бывают нескольких видов:

• емкостные;
• оптико-акустические;
• с пультом управления;
• с таймером.

Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.

Емкостные

Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.

Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.

Оптико-акустические выключатели

Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.

С пультом управления

Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.

С таймером

Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.

Их преимущество – безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.

Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.

  Как пользоваться клеммниками Wago для соединения проводов?

Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть удобно, когда надо запрограммировать на включение или выключение электроприбор. Такие выключатели помогают экономить на электроэнергии.

На работе и дома

Сенсорные выключатели давно пора покупать и подключать. Нет в них ничего лишнего. Это источник комфорта, простая по сути своей вещь, которую легко заменить, отремонтировать. Они надёжные и прочные, хотя и хрупкость им не чужда.

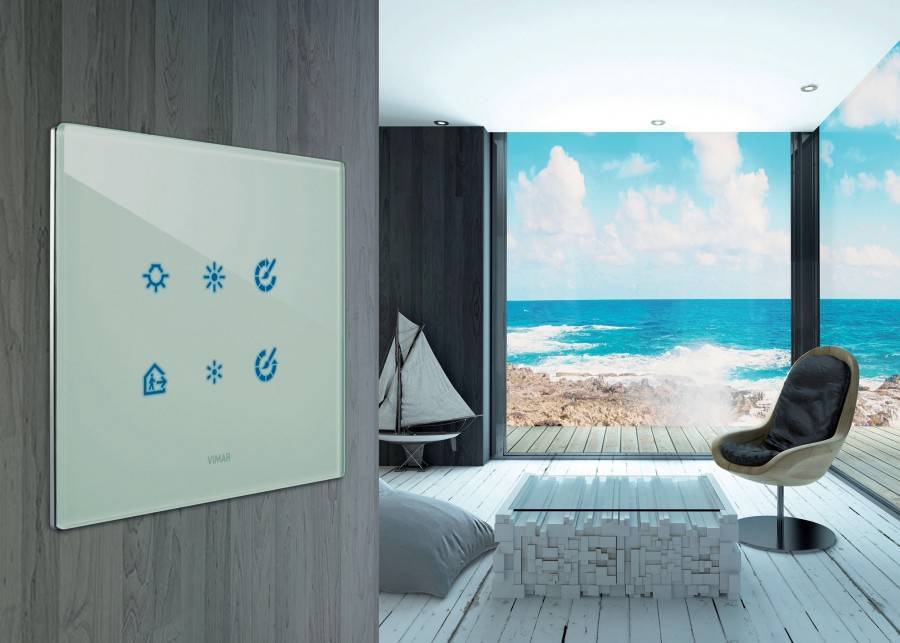

Нужны они для того, чтобы можно было зажечь свет при помощи щелчка пальцев, хлопка, произнесённого слова. Они могут реагировать на тепло и движение. Фото сенсорных выключателей убеждают в том, что они уместны в помещении с любым декором – универсальность их характеристика.

Их можно поставить не только дома, но и в офисе, внутри здания и на улице. Когда клиенты или сотрудники будут подходить к входной двери, например, свет будет включаться автоматически. Это поможет произвести хорошее впечатление на окружающих, проходящих мимо людей.

Сенсорный выключатель смотрится со стороны как фокус. А фокусы нравятся и взрослым, и детям. Даже собака заметит эту странность. Главное – чтобы никто не баловался с ним.

Для эффективного освещения территории у подъезда можно поставить сенсорный выключатель. Конечно, лучше чтобы всю ночь у подъезда горел свет. Но если у дома четыре подъезда и у каждой двери горит лампа, можно жителям одного из них договориться, установить такой выключатель, внести разнообразие.

Он пригодится и в том случае, если прожектор хорошо освещает двор и плохо освещает крыльцо. Дополнительное освещение поможет набрать код домофона правильно, достать ключи, поставив сумку на лавочку и так далее.

Сенсорный выключатель для светодиодной ленты тоже подходит, не только для классических светильников. Он в полной мере соответствует всем новинкам на рынке светотехники. Актуальна данная технология, если в доме проживают люди с ограниченными физическими возможностями.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают при выборе сенсорных выключателей:

• Нужен ли для подключения дополнительный провод? Нет, достаточно двух проводов, как для обычного устройства.
• Нужна ли специальная монтажная коробка? Нет, устройство устанавливается в обычные, для розеток.
• Обычные розетки и выключатели устанавливаются в ряд и закрываются общей декоративной панелью. Можно ли в этом ряду установить сенсор? Нет, но есть устройства со встроенными розетками, в том числе с дистанционным отключением.
• Что произойдёт при коротком замыкании в проводах? Силовой частью таких аппаратов являются симисторы. При коротком замыкании они выйдут из строя.
• Кроме одинарных, есть ли сенсорные устройства, включающие 2 или 3 лампы? Да, есть производители, выпускающие такие устройства.

Сенсорный выключатель своими руками – описание и схема сборки

Сенсорный выключатель предназначается для выключения и включения электроприборов легким касанием пальца. Сегодня этот прибор активно используется в современных технических устройствах.

Если поставить в основу реле, управляющее большой нагрузкой, приспособление может использоваться для регулировки освещения. Особенность сенсорного управления заключается в возможности плавного выключения и включения света, а также наличии там сенсорной панели и пульта ДУ. Иногда сенсорные выключатели выпускают совместно с розеткой электроприборы, которые управляются пультом дистанционного управления. Объединенный блок розетки и выключателя очень удобно устанавливать в кухне или санузле. За безопасность в таком случае можно не переживать: несмотря на совмещенное размещение, благодаря подсветке сенсора вы не перепутаете его с розеткой. К тому же возможность включения не от контакта с чувствительным элементом, а от приближения пальцев к нему точно предотвратит попадание пальцев в розетку.

Вне зависимости от того, сколько подключенных потребителей, сенсорный выключатель включает в себя:

• чувствительный элемент, размещенный за декоративной пластинкой. Он реагирует на прикосновение либо приближение пальцев;
• полупроводниковую управляющую схему. Она совершает преобразование идущего от чувствительного элемента сигнала в сигнал электрического типа, который воспринимается коммутационным элементом;
• коммутационный элемент, отвечающий за действия с электроцепью (размыкание, замыкание, регулирование нагрузки).

Когда человек касается панели или приближает к ней пальцы, звучит сигнал, преобразующийся в электрический. Затем посредством коммутационной части происходит срабатывание.

Чтобы инфракрасный датчик смог зафиксировать тепловую энергию от пальцев, в приборах нередко используются линзы фокусировки. Таким образом, ИФ-датчики могут реагировать не только на человеческие прикосновения, но и на тепло от других механизмов.

Схема простого сенсорного выключателя

Подобно розетке с пультом ДУ, сенсорный выключатель света также можно сделать своими руками. Одна из схем сборки своими руками предусматривает наличие там реле, в котором напряжение составляет 6—12 В. В качестве сенсорного элемента можно взять фрагмент фольгированного текстолита. Имеющиеся в выключателе транзисторы легко заменяются на КТ3102 либо КТ315. Подойдет любой диод импульсного типа, имеющий напряжение от 100 В.

Функционировать схема будет в качестве усилителя сигнала:

• когда человек каснется сенсора, откроются VT1 и VT2;
• далее сработает реле, замкнув цепь. К цепи можно присоединить разную нагрузку. Один из концов релейного контакта подключается к сети напряжением 220 В, а второй – к осветительному прибору.

Такой сделанный своими руками выключатель, в отличие от магазинного варианта, подойдет для любой нагрузки вне зависимости от мощности. Если вы планируете подключать маломощные приборы, реле можете исключить из схемы и сделать более мощным транзистор №2.

Схема инфракрасного выключателя

Отличие работы инфракрасного выключателя света от сенсорного, собранного своими руками, заключается в следующем. Когда человек находится в зоне работы сенсора, лампы включаются. А при отсутствии людей в комнате спустя определенное время свет отключится.

Когда напряжение в схеме включается, данные на счетчике конструкции сброшены, либо на выходе счетчика стоит ноль.

На выходе инверторной составляющей стоит единица. Транзистор находится в открытом состоянии, а контакты реле присоединяются к кнопке выключателя. Чтобы работал инфракрасный сенсор, применяют генератор импульсов. Для увеличения импульсного тока, поступающего на ИК-светодиод, применяют усилители. После прохода через элемент DD1.5 на выходе счетчика показывается логическая единица, запрещающая ему функционировать.

Составляющие сборки выключателя своими руками приведены таким образом, чтобы спустя 20 минут работы при отсутствии человека в рабочей зоне сенсора установить на выходе «1», а на выходе DD1.6 – «0». После этого происходит отключение реле К1, а вместе с ним и освещения. В блок к такому выключателю можно добавить розетку с ДУ.

Сенсорный выключатель своими руками

Инструкция по монтажу и эксплуатации сенсорных выключателей

сенсорные выключатели, сенсорные выключатели света, купить сенсорный выключатель, сенсорный выключатель света купить, сенсорный выключатель схема, сенсорный выключатель CGSS, дистанционный выключатель, дистанционный выключатель света, сенсорные выключатели освещения, выключатель с дистанционным управлением, сенсорные выключатели интернет магазин, сенсорный выключатель livolo, сенсорный выключатель света купить в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Нижнем-Новгороде, Красноярске, Кемерово, Томске, Омске, Барнауле, Иркутске, Новокузнецке, дистанционный выключатель с пультом

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

1. Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.

2. Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.

3. Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.

4. Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).

5. Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Не нажимать на сенсор без панели! Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

При монтаже следует не допускать контакта металлических частей монтажного

инструмента с внутренней окрашенной стороной лицевой панели.

Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок,

располагающийся в нижней части лицевой панели и поворотом по оси отсоедините

панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после

чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в

изделии). Закрепите суппорт в монтажной коробке, соедините верхнюю часть

лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы,

далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю

плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей CGSS:

Включение и выключение освещения производится легким касанием лицевой панели

в подсвеченной зоне расположения сенсора, в выключенном состоянии светится

синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким

касанием, регулировка мощности освещения продолжительным касанием мощность

будет возрастать, а при повторном касании — снижаться. Диммер необходимо

использовать только с лампами поддерживающими диммирование . Допустимо, если

диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию

меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае

понадобится LED адаптер, который можно приобрести в местах продажи продукции

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели CGSS

Проходные выключатели необходимо синхронизировать, для этого удерживайте до

звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму,

подсветка должна мигать два раза. Сброс синхронизации осуществляется удержанием

касания на 10 и более секунд до двойного сигнала. Проходные выключатели

(переключатели) работают только при подключении фазы к L-in обоих изделий, и

соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных выключателей двухлинейных:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.

После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия

для следующих линий. Для программирования кнопки сценария подключите на одну

из данных кнопок пульта все необходимые линии по описанному выше алгоритму.

Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Диммер подключается к пронумерованной клавише 5, она используется для включения

и выключения освещения, яркость света регулируется клавишами +/-.

Источник

Вариант сборки

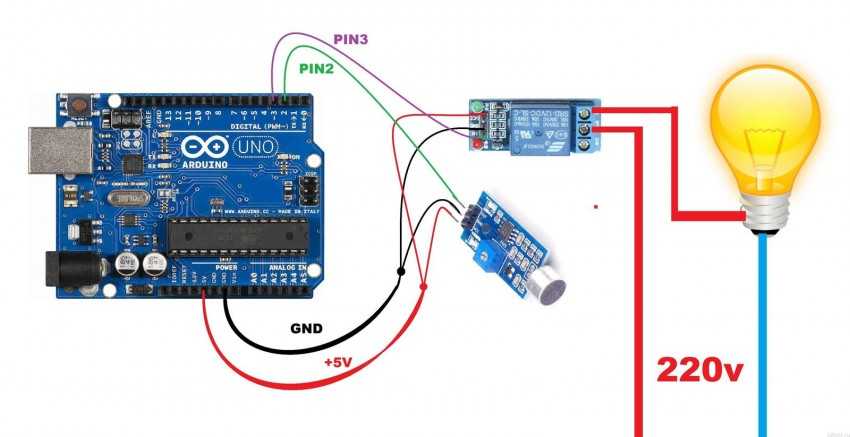

Схема простого акустического выключателя с блоком питания от 4,5-12 вольт, и с диапазоном действия на расстоянии 2-3 м, собирается на печатной или макетной плате и состоит из большего количества деталей.

За силовую часть отвечает транзистор КТ818 подключенный к реле с катушкой питания в 9 вольт.

Чувствительность электретного микрофона задается резистором питания в 10 кОм и конденсатором на 0,1мкФ. Ее отрегулировать исходя из сопротивления резистора и емкости конденсатора, и за счет использования более чувствительных транзисторов. Номинал резистора может начинаться от 2кОМ, в зависимости от мощности питания, подаваемого на схему.

Далее идут два каскада усиления с биполярными транзисторами КТ315 (можно использовать импортные аналоги, например 2N5551). Номиналы сопротивлений можно варьировать на 50%. Для электромагнитного реле нужно установить защитный диод. Для этой функции подойдет кремниевый 1N4148 или 1N401. Для индикации работы схемы в силовой части можно установить светодиод.

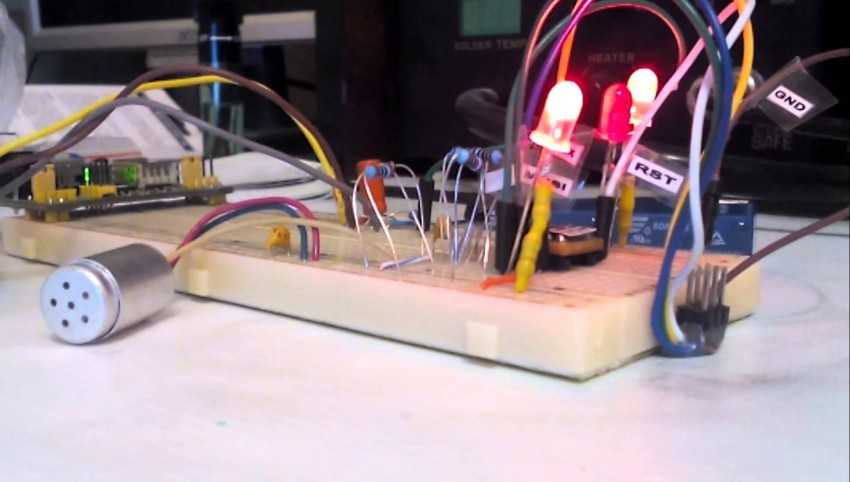

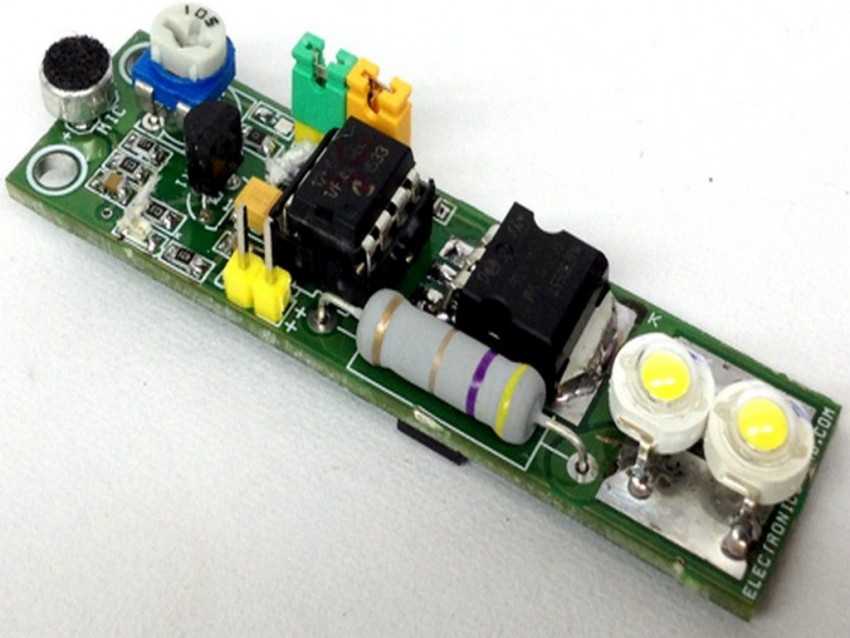

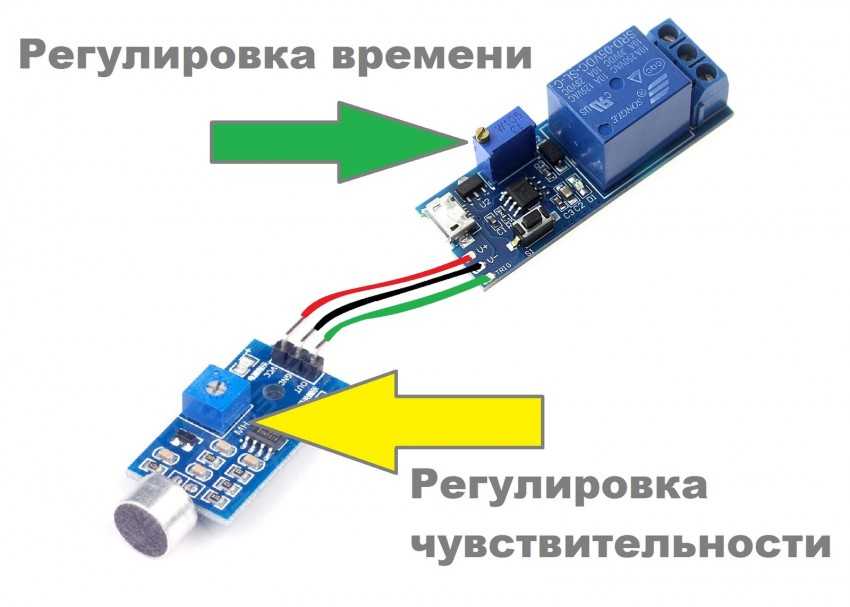

Как можно судить по фото, самодельные акустические выключатели довольно компактны, к ним легко подобрать футляр и использовать в мобильных и статичных приборах, для питания используются обычные батарейки. Можно задействовать также и зарядные устройства от мобильных телефонов с выходным напряжением в 5 вольт.

При тестировании надо обратить внимание на реакцию устройства, так как для запуска и отключения правильно собранного акустического выключатель нужно сделать четкий и резкий хлопок

Эффектное при демонстрации реакция на более расплывчатые и размытые шумы, может значительно затруднить использование прибора, вызывая непроизвольное включение или выключение во время фонового шума

Важно также предусмотреть наиболее оптимальное расположение микрофона

Для изготовления встроенных звуковых датчиков можно воспользоваться схемами с питанием 220 вольт, которые могут монтироваться со стандартными клавишными выключателями световых приборов. В них используются в которых используются триггеры на тиристорах и ключевые механизмы.

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

• Длительный срок эксплуатации. Этому немало способствует отсутствие движущихся частей и контактных групп.
• Совместимость со всеми типами осветительных приборов. Выпускаются модели с диммиром для светодиодных лент и энергосберегающих ламп, если у таковых предусмотрена такая возможность. Помимо этого допускается коммутация любых цепей, отвечающих условиям эксплуатации выключателей
• Наличие дополнительных функций.
• Возможность интеграции в систему «Умный дом».
• Большой выбор цветовых и дизайнерских решений.Выключатели «Зайцы» модельный ряд Kopou
• Отсутствие механических контактов.
• Сенсорный датчик можно установить в стандартный «стакан» для выключателя скрытой проводки.

Теперь кратко о недостатках. В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

1. Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.д.).
2. Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Схемы и советы по подключению своими руками устройства на В

Многие задумываются о сборке такого выключателя из-за высокой цены фабричного изделия. У радиолюбителей особых проблем с конструированием и установкой не возникает, причём даже у новичков. Главное — использовать рабочую надёжную схему, подготовить материалы и инструменты для сборки.

Коммутатор на триггере

Многие заводские приборы обладают сложными, часто малопонятными для обычного человека схемами. Сконструировать такой прибор будет сложно даже умелому радиоэлектронщику, что говорить об обычном экономисте или менеджере среднего звена? Поэтому для сборки используются более простые варианты, например, на триггере. Если прибор аналогичной схемы в магазине можно купить за 1,5 тыс. руб., то на комплектующие к нему уйдёт не более 300–350 руб., что существенно дешевле.

Важно

Главный элемент схемы – K561TM2 микросхема, которую радиолюбители очень часто применяют. Эта деталь — триггер, который при получении управляющего сигнала будет менять своё состояние. Поэтому подобное явление лучше всего подходит для реализации опции коммутатора.

К входной цепи подключается полевой транзистор, изолирующий выход от входа, он обладает хорошей чувствительностью. На входе этого транзистора устанавливается пластинка из металла, которая будет выступать элементом сенсора, подключается через высокоомный резистор. Схема предусматривает безопасность эксплуатации прибора. На выходе устанавливается связка «тиристор (коммутатор) — биполярный транзистор (для считывания сигнала от микросхемы)». В тиристорную цепь будет подключаться прибор освещения. Принцип работы схемы:

• К пластине прикасаются.
• На вход поступает электрический сигнал.
• Триггер переключается полевым транзистором.
• Сигнал умножается, передаётся для открытия тиристора.
• Лампа, входящая в цепь тиристора, включается.

Повторное прикосновение повторяет всю цепочку операций в приборе, но в результате касания цепь будет размыкаться. Это ведёт к отключению светильника. Нельзя применять устройство для цепи с мощностью светильников более 60 Вт.

На основе инфракрасного датчика

Другая схема, по которой можно собрать сенсорный выключатель своими руками, монтируется на базе ИК датчика. Все компоненты для сборки недорогие. Элементами схемы должны быть:

• реле;
• фотоприемник;
• ИК светодиод;
• обычный светодиод.

Нужны две микросхемы:

• DD1 – в качестве генератора сигналов;
• DD2 – в роли системного счётчика.

Пара «фотоприемник — ИК-датчик» срабатывает в случае появления в области действия инфракрасного светодиода руки человека. Реле включается управляющим сигналом, который передаётся транзистором, что приводит к загоранию светильника цепи. Примерно через минут 20, если нет повторного появления в области реагирования ИК-датчика, реле отключится из-за отсчитывания счётчиком определённого числа импульсов от обычного светодиода. Это приведёт к отключению лампы.

Внимание

Для определённого промежутка времени ожидания прибора необходимо подобрать деталь соответствующих параметров.

О сенсорном выключателе на взмах руки на основе инфракрасного (IR) датчика вы можете прочитать в отдельной статье.

На транзисторах и реле

Это простая схема для начинающего радиолюбителя. Тип реле для неё подходит почти любой с коммутацией нагрузок в сети 200 Вт и областью рабочего напряжения от 6 до 12 В. В качестве сенсорного элемента изготавливается из фольгированного гетинакса небольшой квадрат или круг. Транзисторы с разной маркировкой, чаще — КТ315. Схему можно рассматривать, как усилитель сигнала. После прикосновения к сенсору, который подсоединяется к транзистору, будет открываться переход эмиттер-коллектор благодаря нужному по величине потенциалу. Тогда будет открыт другой переход, который на катушку реле подаст напряжение. Срабатывание прибора возникает после замыкания контактной группы. Это всё приводит к зажиганию лампы.

Выключатель с таймером

Эти модели работают не так, как автоматические выключатели с задержкой. Фактически они представляют собой комбинацию классического переключателя и программатора (на сегодняшний день — электронного). Эти выключатели в умный дом позволяют автоматически включать и выключать источник света в указанное время. Это относится, например, к световым табличкам с номером здания или светильникам в общем пространстве здания.

Также можно использовать этот тип выключателя для переключения между дневным и ночным освещением, например, используемым в магазинах или точках обслуживания. Многие устройства этого типа также имеют встроенный классический выключатель освещения, устанавливаемый на поверхности. Так что в дополнение к автоматическому управлению запустить освещение можно и вручную.

Конечно, в жилых помещениях их используют нечасто. Однако для офисных или производственных помещений они достаточно полезны.

Правила подключения прибора

Технология монтажа подобных устройств, несмотря на совершенство конструкций, осталась традиционной, как это предусмотрено для стандартных выключателей света.

Обычно на задней части корпуса изделия присутствуют два терминальных контакта – входной и под нагрузку. Обозначаются на устройствах иностранного производства маркерами «L-in» и «L-load».

Эти обозначения должны быть понятны даже неискушенному пользователю. Однако в любом случае рекомендуется обращаться к паспорту устройства перед его установкой. Коммутация в схеме прибора осуществляется по фазной линии.

То есть, на вход «L-in» подается фаза — подключается фазный проводник. А с линии «L-load» снимается напряжение для нагрузки — в частности, для лампы светильника.

Между тем конструкции сенсорных выключателей могут предусматривать подсоединение нескольких независимых нагрузок. На таких приборах количество терминалов для подключения увеличивается.

Дополнительно с терминалом входящего напряжения «L-in» присутствуют уже два или даже три отверстия под нагрузку «L-load». Маркируются обычно примерно так: «L1-load», «L2-load» и т. д.

Монтаж сенсорных коммутаторов также фактически не отличается от стандартного варианта. Конструкция выключателей изготовлена под размещение в традиционных подрозетниках. Крепление шасси рабочего механизма прибора, как правило, осуществляется винтами.

Сенсорный выключатель 220В с доработкой

Небольшое лирическое отступление про ВАУ-эффект

Да и сама идея, включать свет прикосновением к ближайшей металлической поверхности от светильника очень удачна для практически любого местного освещения.

В общем, решил продолжать эксперименты с этими устройствами

Вот она разгадка китайских аккумуляторов, ламп и фонарей. В Китае свой закон расчета мощности!

Решил, что даже китайских 3А мне должно хватить для коммутации светодиодных светильников.

Отступление про «разнообразие путей» (англ. way – путь)

Более подробный анализ рынка показал следующее, что данные выключатели бывают:
«1-WAY» — включающие и отключающие нагрузку
«3-WAY» — включающий на низкую, среднюю и высокую мощность и отключающий нагрузку. На таких пишут, что не работает с LED и энергосберегаемыми лампами

Отступление про доставку и трек

Погуглив обнаружил, что данные треки дает компания Yanwen на неотслеживаемые сообщения. На отслеживаемые трек должен быть UR******YR.

Чувствуя себя слегка обманутым (все таки АЛИ требует пересылки с отслеживаемым треком), написал продавцу, что если товар не придет за 40 дней, буду требовать полный возврат средств.
К его счастью, да и к моему тоже, на 35-й день после оплаты получил на почте посылку.

В наличие имеются выключатели с БИК «3-WAY 3A» от старой партии, работающие на «три клика» с симистором BT134 600E

И только что полученные «1-WAY 1A» с маломощным симистором MAC97 коммутирующим ток не более 0.6А

Печатная плата имеет дырки для подключения как маломощного симистора, так и его мощного брата. Причем, судя по надписи на плате — BT136 в корпусе TO-220.
Опять «львам мяса недодали в зоопарке» — ох уж эти китайцы.

Данная надпись на плате навела меня на мысль поставить BT137, которые я купил на EBAY десятком для своих проектов.

Перепайка симисторов — минутное дело

Пришлось немного по другому загнуть электролитические конденсаторы, так как один касался корпуса симистора. А он у BT137, увы, не изолированный.

Включаю — все работает как часы. В результате получаю сенсорный выключатель «1-WAY 5A» по китайской градации ;)))
На самом деле симистором в корпусе ТО-220 без радиатора можно коммутировать 150-200Вт.

Но кто мешает поставить симистор на радиатор. Например, радиатор 25см2 позволяет коммутировать уже 800Вт, если полная нагрузка данного симистора — 8 стандартных (не китайских ампер)?
А для того чтобы на радиаторе не было высокого напряжения, его крепят к симистору на такие штучки — пластиковые изоляторы для винта и силиконовые прокладки:

которые продаются за копейки по 50-100 штПластиковые шайбы — изоляторы — $1.42/100Силиконовые изолирующие прокладки — $0.99/100

Ну или можно по старинке на слюдяные пластинки.

Итак выключатели пришли, были успешно модернизированы и поставлены в работу.

https://youtube.com/watch?v=I4LK491RyeU

В активе осталось 5 использованных маломощных симистора MAC97 и пара выключателей «3-WAY» на китайские 3А.

Долго изучал печатные платы выключателей.

К сожалению, никаких перемычек, задающих режим работы «1-WAY/3-WAY», не обнаружил. Видимо используются разные микросхемы «черные кляксы» или их прошивки, если это ПЛК.

Подведем итоги

Достоинства:
— Работает без нареканий (если сразу не сгорает по мощности)
— Низкая цена
— Маленькие габариты
— Простое подключение
— Подлежит модернизации для увеличения желаемой мощностиНедостатки:
— Максимальные ток коммутации значительно меньше заявленного
— Очень хлипкие проводочки

На кота сенсор не реагирует, но экспериментом он крайне недоволен

Литература:Симистор MAC97. Корпус TO-92 (SO-T54). ДаташитСимистор BT134 600E. Корпус SOT-82. ДаташитСимистор BT137 600E.Корпус TO-220(SOT-78) Даташит

Микросхема для 3-WAY диммера TT6061A/TT8486A. ДаташитМикросхема для 1-WAY диммера TT6061B. Даташит

Большое спасибо odinokiianonim, который свои обзором натолкнул на такую полезную вещь

О моих поделках можно прочитать в блоге

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой примерно нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Легкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя. Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

• панель защитная;
• контактный датчик-сенсор;
• электронная плата;
• корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закаленного стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведенной схемой электроники прибора; 4 – корпус (шасси) выключателя

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще и варианты, где управление доступно при помощи дистанционного пульта.

То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Выводы и полезное видео по теме

Этот обзор позволяет ближе познакомиться с коммутаторами света, быстро набирающими популярность в обществе.

Сенсорные выключатели, отмеченные продуктовой маркой Livolo, — что это за конструкции и насколько привлекательны они для конечного пользователя. Видео гид по коммутаторам нового типа поможет получить ответы на вопросы:

Завершая тему сенсорных коммутаторов, стоит отметить активное развитие в области разработки и производства выключателей для бытового и промышленного использования.

Выключатели света, казалось бы, простейшие конструкции, совершенны уже настолько, что теперь управлять светом можно голосовой кодовой фразой и при этом получать полную информацию о состоянии атмосферы внутри помещения.

Есть, что дополнить, или возникли вопросы по сборке сенсорного выключателя? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких приборов. Форма для связи находится в нижнем блоке.

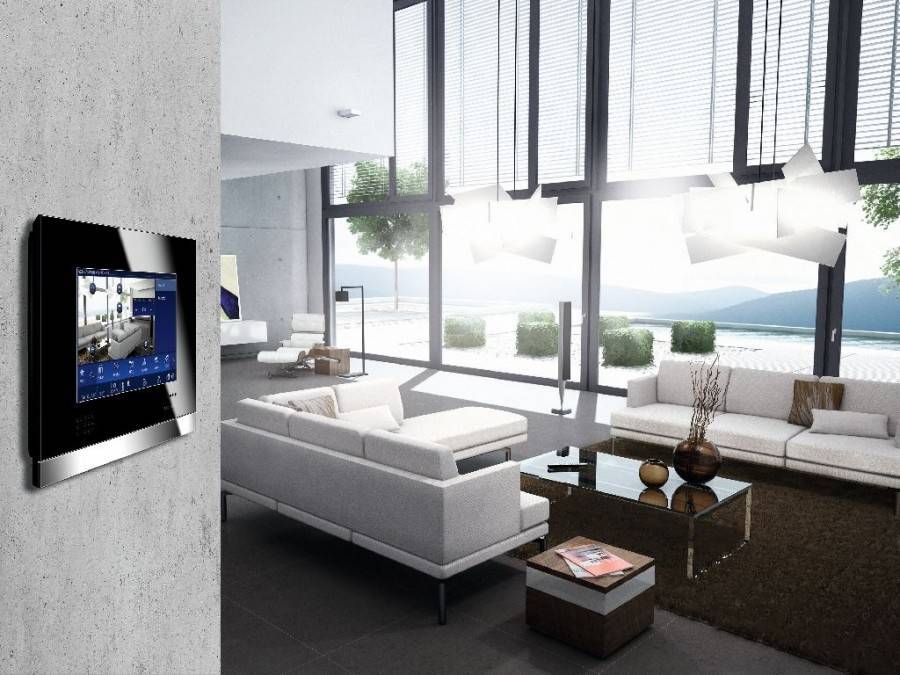

Умный дом

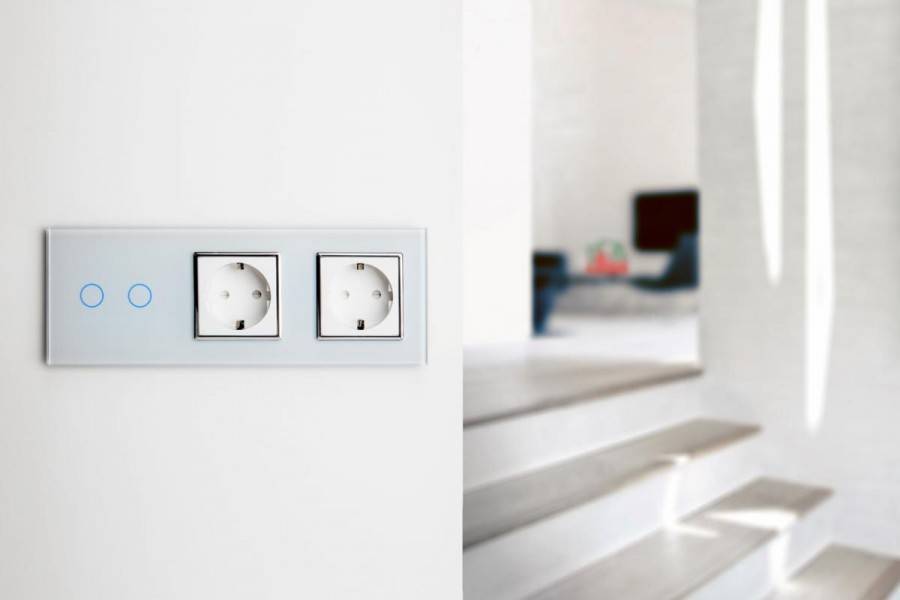

Если поставить в основу реле, управляющее большой нагрузкой, приспособление может использоваться для регулировки освещения. Особенность сенсорного управления заключается в возможности плавного выключения и включения света, а также наличии там сенсорной панели и пульта ДУ. Иногда сенсорные выключатели выпускают совместно с розеткой электроприборы, которые управляются пультом дистанционного управления. Объединенный блок розетки и выключателя очень удобно устанавливать в кухне или санузле. За безопасность в таком случае можно не переживать: несмотря на совмещенное размещение, благодаря подсветке сенсора вы не перепутаете его с розеткой. К тому же возможность включения не от контакта с чувствительным элементом, а от приближения пальцев к нему точно предотвратит попадание пальцев в розетку.

Выключатель света сенсорный

Вне зависимости от того, сколько подключенных потребителей, сенсорный выключатель включает в себя:

• чувствительный элемент, размещенный за декоративной пластинкой. Он реагирует на прикосновение либо приближение пальцев;
• полупроводниковую управляющую схему. Она совершает преобразование идущего от чувствительного элемента сигнала в сигнал электрического типа, который воспринимается коммутационным элементом;
• коммутационный элемент, отвечающий за действия с электроцепью (размыкание, замыкание, регулирование нагрузки).

Чтобы инфракрасный датчик смог зафиксировать тепловую энергию от пальцев, в приборах нередко используются линзы фокусировки. Таким образом, ИФ-датчики могут реагировать не только на человеческие прикосновения, но и на тепло от других механизмов.

Сенсорный выключатель Kopou белый на 3 зоны

Мнение специалиста

Сенсорные выключатели чаще всего применяются в быту. Данное устройство для светодиодных ламп может быть оснащено диммером, который позволяет регулировать яркость света. Если удерживать палец на сенсоре, она будет меняться, при коротком касании световой поток включится. Место выключателя лучше всего выделить светодиодом.

Константин Котовский
