Трехходовая буржуйка своими руками
Трехходовая буржуйка
Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:
- Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники. Сюда загружают дрова и производят розжиг.
- Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
- Чтобы увеличить греющую поверхность используют дополнительные ребра..
- Как и в традиционной печи, подача воздуха регулируется через поддувало.
Мнение эксперта Павел Круглов Печник с 25-летним стажем
Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж. Столь простой конструктив печи способен выдавать КПД до 55%.
На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.
Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.
Материалы и инструменты
Нам понадобятся следующие инструменты:
- переносной сварочный аппарат
- «болгарка»
- дрель
- сверла
- прочий инструмент.
Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.
Материалов также немного:
- электроды
- отрезные круги
- 2 газовых баллона на 50 литров
- лист толщиной 2 мм
- уголок на изготовление «ножек»
- арматура диаметром 20 мм
- прочие
Пошаговая инструкция

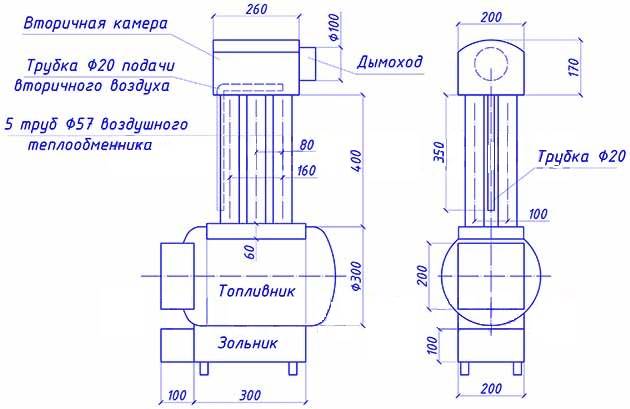

Схема трехходовой буржуйки
- Делаем заготовки из метала по чертежу выше.
- Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
- Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
- Изготовьте колосниковую решетку.
- Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
- Изготовляем дверцы. Уплотняем все места примыкания.
- Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
- Приварите один баллон к другому, приварите дымоход.
- Приварите дополнительные ребра для увеличения площади нагрева.
Примерка, подгонка, дополнительная работа
Получившиеся бортики были проварены по длине, на их торцы установлены заглушки из металла, оставшегося от второго баллона. На нижний баллон я приварил ножки из уголка, чтобы наша печка не лежала на полу. При этом, высокими их делать не стоит – не более 20 см. Установив подготовленную верхнюю часть, сделанную из второго резервуара, я подогнал отверстие к получившейся шахте. Убедившись в том, что всё совпадает, верхний баллон я снял. На данном этапе стоило ещё немного поработать с нижним.
Кстати, что касается сварки. Многие не придают должного значения качеству швов, считая, что если буржуйка делается для гаража, то всё равно никто их разглядывать не будет. На самом деле, необходимость хорошего провара заключается в том, что от него будет зависеть качество тяги и долговечность готовой печи. Поэтому, если у Вас нет должного опыта в сварочных работах, лучше попросить помощи у специалиста.
Примерка верхнего и нижнего отсека буржуйки прошла прекрасно
Разнообразие конструкций: какую выбрать
В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:
- отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
- буржуйки для обогрева складских, подсобных и других нежилых помещений;
- приборы для приготовления пищи;
- малогабаритные обогревающие и отопительно-варочные печи переносного типа.
Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.
Простая буржуйка прямого горения
Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.
Печь буржуйка является простейшим отопительным прибором
Отопительные приборы длительного горения
Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.
Печь длительного горения использует самые передовые способы сжигания твёрдого топлива
Обогревающие агрегаты на отработке
По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.
Агрегат с пламенной чашей можно использовать в жилых помещениях
Печь-ракета
Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:
- дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
- независимое от естественной тяги перетекание газов по каналам отопительного прибора.
Печь-ракета может быть как стационарной, так и переносной
В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

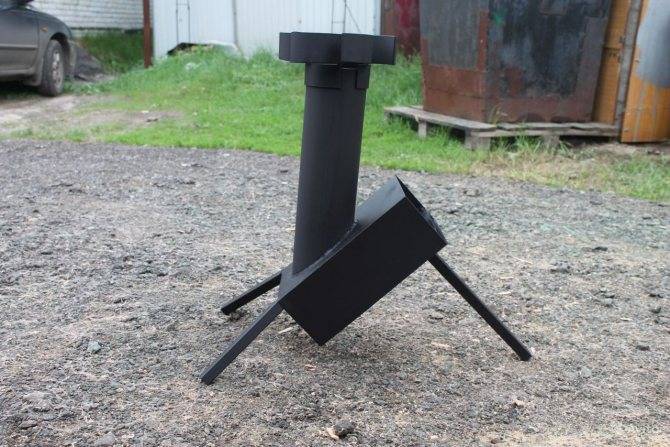

Реактивные агрегаты и другие мобильные конструкции
Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.
Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы
Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.
Выбор емкости
Начать необходимо с подбора подходящего сосуда, из которого будет изготовлена печь. Использовать можно только цельнометаллический баллон, поскольку другие виды (с применением композитных материалов) недостаточно жаропрочные. Важным критерием при выборе вместилища является его объем. Из маленькой емкости на 5 л нормальную печь сделать не получится: она подойдет лишь как резервуар для жидкого топлива. Можно взять баллоны на 12 и 27 л. Мощность полученных печей будет не очень велика: 2-3 и 5-7 кВт соответственно.
Лучше всего для отопления небольшого здания использовать 50-литровый баллон диаметром 30 см и высотой 85 см. В такой емкости твердое топливо будет сгорать без остатка. Предпочтение подобному сосуду стоит отдать еще и по той причине, что газобаллонное оборудование до сих пор используется в частных домах, а значит, найти его будет нетрудно.
По объему также подойдут и промышленные газовые баллоны на 40 л. Однако применять их не рекомендуется из-за значительного веса и небольшого диаметра. К тому же в работе подобные сосуды неудобны. Что касается маленьких промбаллонов (2-10 л), то из них получатся неплохие походные печки.
Выбираем основу
Как известно, большинство газовых баллонов являются разными, основной критерий их классификации – это объем. Следовательно, именно на эту характеристику и нужно опираться при осуществлении выбора основы будущего устройства, основные рекомендации и нюансы приведены ниже:
- Объем 5 литров является неподходящим, поскольку его будет в любом случае недостаточно для изготовления функциональной печи, которая сможет качественно выполнять свои функции.
- Объем 12 литров уже будет подходящим для изготовления универсального устройства, которое показывает хорошие показатели в малогабаритных помещениях. Его мощность будет составлять примерно 3 кВт.
- Объем 27 литров позволяет изготовить печь, которую также можно использовать в маленьких помещениях и перемещать в случае необходимости. Мощность такого варианта будет составлять около 7 кВт, но даже этого показателя бывает недостаточно в некоторых ситуациях.
- Объем 50 литров является наиболее подходящим показателем, поскольку при нем будет обеспечено полное прогорание используемого топлива. Из такого баллона получится печь с высотой не менее 85 см, приобрести его без труда можно на специализированных заправочных станциях.
Другим важным критерием является материал корпуса: нужно использовать только те варианты, которые изготовлены из цельного металла, поскольку композитные сплавы отличаются слишком низким показателем жароустойчивости.
Как сделать печку из двух газовых баллонов для гаража
Начало работы ничем не отличается от изготовления печи из одного газового баллона. Проще всего расположить две емкости длинными сторонами параллельно друг другу, одна под другой. При таком соединении в верхнем баллоне в паз на длинной стороне не приваривают зольник, а соединяют его с нижним с помощью металлических полос, оставшихся при вырезании отверстия. Дрова помещают в нижнюю часть печки, а верхняя емкость работает как теплообменник, сохраняя большее количество тепла.
Вариант из двух емкостей прогреет гараж быстрее и сохранит тепло дольше
Теплообменные ребра увеличивают эффективность работы печи для гаража из 2-х газовых баллонов.
Существуют конструкции с перпендикулярно сваренными баллонами, в нижнем устраивают варочную поверхность, а верхний выполняет функции теплообменника. Для усиления теплоотдачи и лучшего обогрева гаража на верхнюю часть печки иногда приваривают ребра из металлических пластин.
Совет! Чтобы колосниковая решетка не прогорала при слишком интенсивном использовании, ее можно сделать из толстого металлического листа с вырезанными отверстиями или длинными пазами.
Как это работает
Буржуйка — примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.
Одно из главных преимуществ буржуйки — простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки.
Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.
Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон
Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров. Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.
При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров
Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно. Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.
Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива
Еще одна проблема — невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее. Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.
Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.
Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна
Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник. Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.
Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции
Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Дымоход обычно выводят вверх, чтобы обеспечить необходимую тягу.
Как происходит сборка конструкции с водяной рубашкой
Изготовления дымохода осуществляется в следующей поочередности операций:
- Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
- Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.
Поршень конструируется в три этапа:
- Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
- Далее проводится сварка друг с другом металлического круга и трубы.
- Поверх поршневого основания приваривается кусок швеллера.
Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.
На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

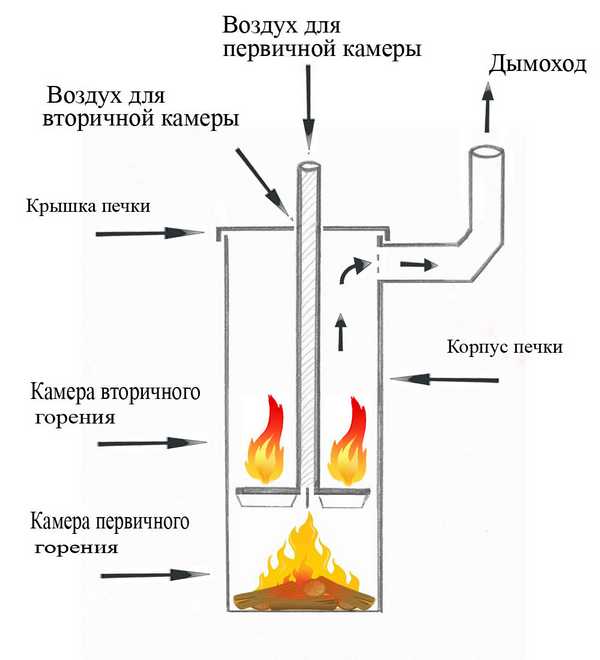

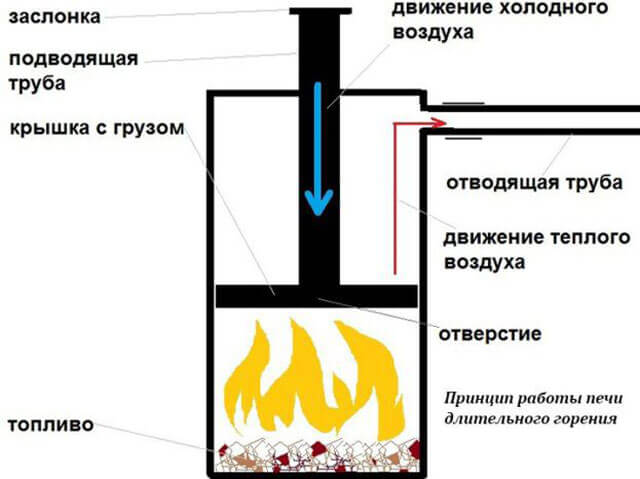

Особенности печки длительного горения
Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы. В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.
Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов. При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.
Прямоугольная буржуйка с отражателем
Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.
Чертеж прямоугольной буржуйки:
Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:
- Наброски и простой чертеж конструкции с указанием всех основных размеров
- Листовой металл (его количество зависит от желаемых габаритов печи)
- Стальные уголки (толщина 4-5 мм)
- Металлическая трубка 25-30 мм
- Труба 180 мм
- Сварочный аппарат
- Рабочий ручной и электрический инструмент
Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.
Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.
После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:
- Дымооборот
- Топка
- Зольник
Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:
- Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
- Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки
- Расстояние между пластинами – около 5 см
- Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости
Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.
На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.
Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).
Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.
Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.
Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.
Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.
На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.
Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.
Сборка эффективной буржуйки
Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:
Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:
- Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
- Сварите из уголков или арматуры колосниковую решетку.
- Из вырезанных частей изготовьте дверцы с запорами.
- Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.
Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.
Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.
Из чего можно сделать котел Бубафоня
Половина всей конструкции – это котел, который может быть изготовлен из любого материала, подходящей формы и характеристик. Это могут быть следующие предметы.
- Печь бубафоня из газовых баллонов своими руками. Сварочные баллоны – лучшая основа для котла. Достаточно подогнать его по размеру и уже можно использовать. Так как газ находится под давлением, его сдерживают толстые стенки металла, что в печке будет препятствовать прогоранию.
- Старый огнетушитель. Промышленные огнетушители большого объема удобны для изготовления котлов. Несмотря на то, что их диаметр меньше, они способны выдержать термонагрузки.
- Металлическая бочка. Инструкция по изготовлению аналогична предыдущим вариантам. Для подготовки нужно вырезать верх и использовать его в качестве воздухоотвода.
- Труба. Широкая канализационная труба с широкими стенками подойдет для котла. Но для этого требуется самостоятельно вырезать два круга из листовой стали и приварить в качестве дна и крышки.
- Самодельный корпус из листа стали. Котел можно самостоятельно изготовить из стального листа, свернув его в цилиндр и сварив.
Один из простейших конструкций из бочки
Один из самых простых способов сборки — из жестяной бочки. Она имеет тонкие стенки, что способствует снижению КПД и низкой теплоотдаче. Плюсом метода является большой объем загрузки и на одной закладке она может работать более двенадцати часов. Бочки стандартизированный размер. В случае прогорания стенок, ее несложно будет заменить на новую.
Инструкция по сборке :
Нужно снять сварной шов, который крепит крышку. Лучше всего это делать углошлифовальной машинкой, чтобы не допустить образования заусенцев. Чтобы шов был идеально ровный, можно использовать диск с алмазным напылением.
Края бочки подбиваются киянкой или молотком. На крышке наоборот — развальцовываются. В результате крышка должна плотно садиться на бочку.
В центре просверливается отверстие, предназначенное для установки дымохода.
Для распределителя потребуется крышка от аналогичной бочки. При ее отсутствии, можно изготовить деталь из листовой стали.
На нижнюю часть привариваются воздухоотводы. Их можно изготовить из отрезков П-образного профиля или швеллера. Это необходимо для повышения производительности печки. Если нужен низкий КПД для малого помещения – этого можно не делать.
Поверх трубы горячего воздуха крепится заслонка на оси. Чтобы повысить удобство использования – лучше предусмотреть способ крепления «барашком».
На корпусе делается отверстие для патрубка дымоотвода
Важно, чтобы шов был герметичным.
Для дополнительного удобства, можно установить экран из цельного металлического листа.
Баллоны и трубы
Печи бубафоня из газового баллона своими руками — актуальны . Принцип изготовления из баллона и трубы аналогичен. Основное отличие в том, что трубу потребуется подготовить. Из листа стали вырезается два круга по диаметру и приварить дно.
Нужно вырезать несколько стальных дисков по диаметру баллона. В каждом и них требуется вырезать небольшой сегмент, чтобы получилось больше, чем полукруг.
Внутрь они устанавливаются с помощью сварки
Важно вварить их так, чтобы они располагались зеркально друг другу. Получается многоступенчатая система для подъема воздуха.
На уровне первого этажа нужно сделать несколько отверстий в стенке диаметром 5 миллиметров.
Конец канала соединяется с выходом патрубка.
В середине стенки делается дверца под топку прямоугольной формы.
Ниже дверцы монтируется колосниковая решетка.
