Как сделать контроллер для ветрогенератора своими руками

Контроллер своими руками (схема)

Зная основы электротехники и умея работать паяльников, можно изготовить контроллер ветровой установки самостоятельно.

В настоящее время есть возможность найти различные схемы подобных устройств различных видов, мощности и прочих технических характеристик, для этого достаточно зайти в сеть интернет и обраться к поиску по требуемому заданию или найти техническую литературу в специализированных магазинах и издательствах.

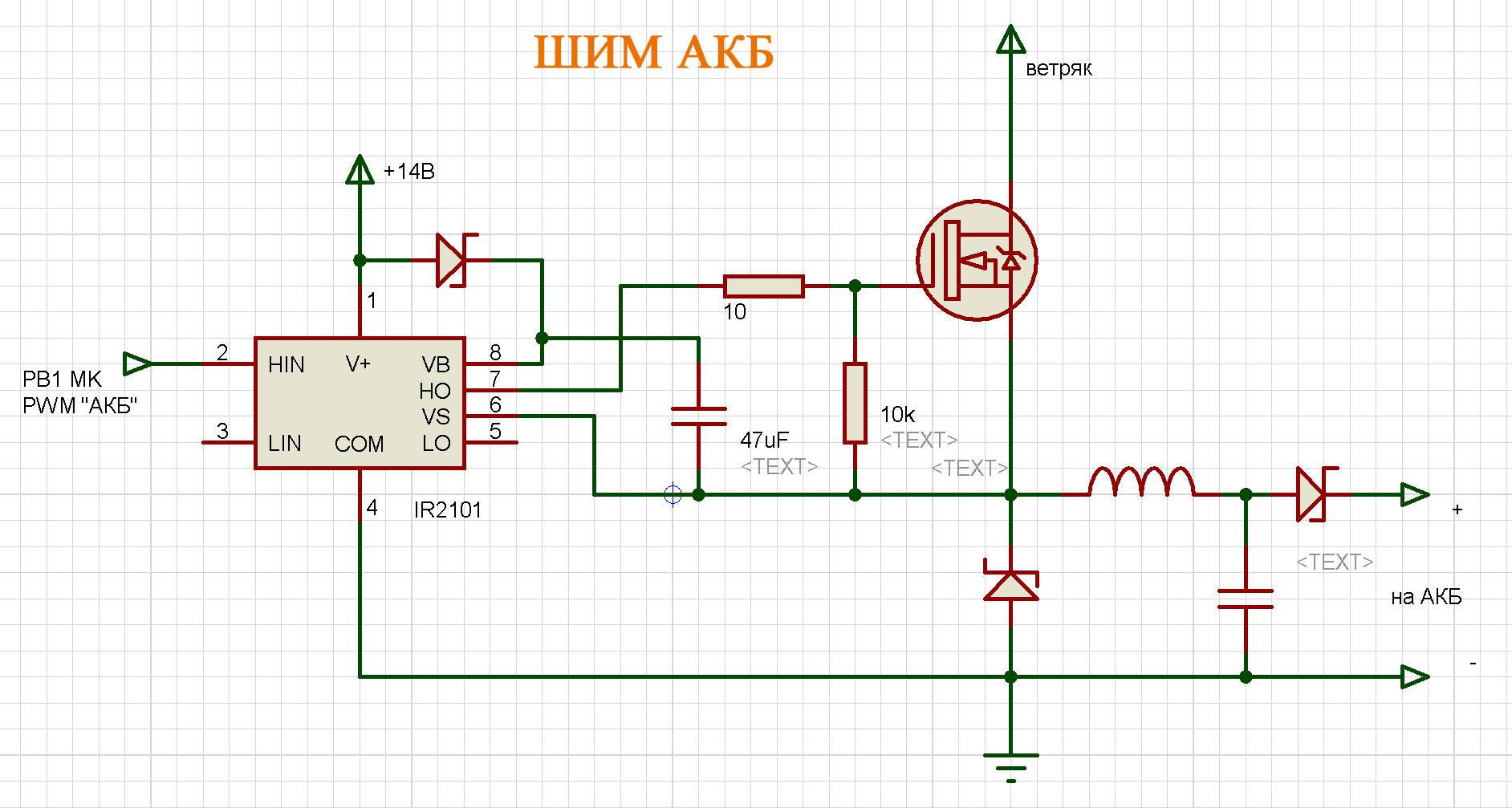

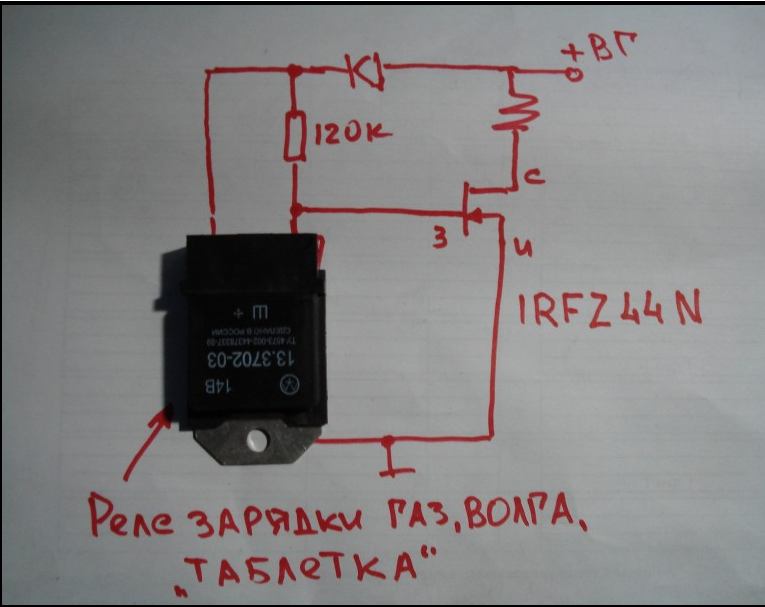

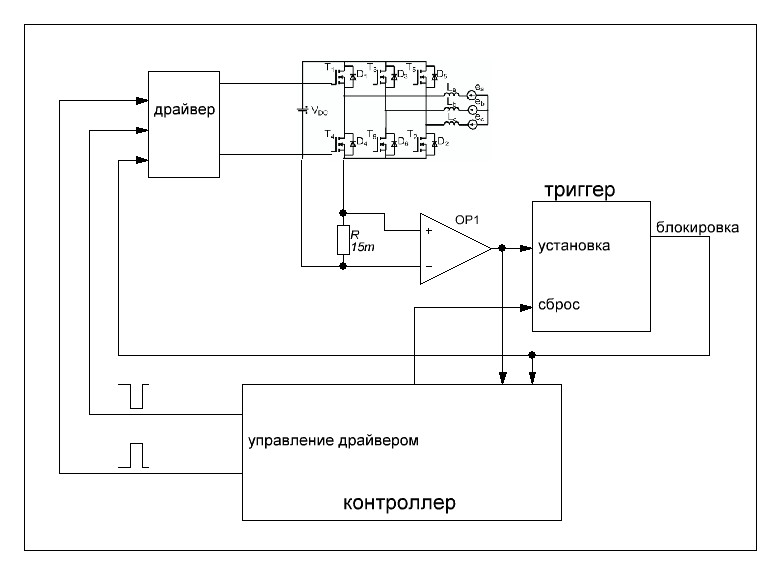

Один из вариантов схемы контроллера и включение его в схему работы ветрогенератора, приведен ниже:

Данная схема отличается простотой, но способна обеспечить работу ветровой установки в автоматическом режиме.

Выбор ветроустановки

Выбирая модель ветрогенератор для частного дома следует учитывать необходимую мощность, обеспечивающую работу приборов и оборудования с учетом графика и периодичности включения. Она определяется путем ежемесячного учета потребляемой электроэнергии. Дополнительно значение мощности может определяться в соответствии с техническими характеристиками потребителей.

Следует учитывать и тот фактор, что питание всех электроприборов осуществляется не напрямую от ветрогенератора, а от инвертора и комплекта аккумуляторных батарей. Таким образом, генератор мощностью в 1 кВт способен обеспечить нормальное функционирование аккумуляторов, питающих четырехкиловаттный инвертор. В результате, бытовые приборы с аналогичной мощностью обеспечиваются электроэнергией в полном объеме. Большое значение имеет правильный выбор батарей

Особое внимание следует обратить на такие параметры, как емкость и ток зарядки

При выборе конструкции ветряного двигателя учитываются следующие факторы:

• Направление вращения ветряного колеса – вертикальное или горизонтальное.
• Форма лопаток для вентилятора может быть в виде паруса, с прямой или криволинейной поверхностью. В некоторых случаях используются комбинированные варианты.
• Материал для лопаток и технология их изготовления.
• Размещение вентиляторных лопастей с различным наклоном, относительно потока проходящего воздуха.
• Количество лопастей, включенных в вентилятор.
• Необходимая мощность, передаваемая от ветряного двигателя к генератору.

Кроме того, необходимо учесть среднегодовую скорость ветра для конкретной местности, уточненную в метеослужбе. Уточнять направление ветра не требуется, поскольку современные конструкции ветрогенераторов самостоятельно поворачиваются в другую сторону.

Для большинства местностей Российской Федерации наиболее оптимальным вариантом будет горизонтальная ориентация оси вращения, поверхность лопаток криволинейная вогнутая, которую воздушный поток обтекает под острым углом. На величину мощности, забираемой от ветра, влияет площадь лопасти. Для обычного дома вполне достаточно площади 1,25 м2. Число оборотов ветряка зависит от количества лопастей. Быстрее всего вращаются ветрогенераторы с одной лопастью. В таких конструкциях для уравновешивания используется противовес. Следует учитывать и тот факт, что при низкой скорости ветра, ниже 3 м/с, ветряные установки становятся неспособными забирать энергию. Для того чтобы агрегат воспринимал слабый ветер, площадь его лопастей должна быть увеличена как минимум до 2 м2.

Шаг 2: Генератор

Генератор является сердцем проекта и важно взять хороший! Сейчас вы смотрите на промышленный двигатель с постоянным магнитом. Он был куплен примерно за 65$, пришел с просверленной ступицей для крепления лопастей ветровой турбины, что сохранило мне много времени, которое было бы потрачено на просверливание отверстий.Мотор рассчитан на 90В при 1750 оборотов в минуту. Используя его в качестве генератора, эффективность данной системы составит 80%

Поэтому при вращении вала со скоростью 1750 оборотов за минуту, он будет производить 72В электричества. Посмотрим правде в глаза, вал не будет крутится с такой скоростью, но можно прийти к консенсусу. Для того, чтобы зарядить 12В батарею глубоким циклом заряда, генератор должен производить по крайней мере 12В. Воспользуемся математикой для расчета необходимой скорости вращения. Вал должен вращаться как минимум 233 оборота в минуту для зарядки 12В батареи

Используя его в качестве генератора, эффективность данной системы составит 80%. Поэтому при вращении вала со скоростью 1750 оборотов за минуту, он будет производить 72В электричества. Посмотрим правде в глаза, вал не будет крутится с такой скоростью, но можно прийти к консенсусу. Для того, чтобы зарядить 12В батарею глубоким циклом заряда, генератор должен производить по крайней мере 12В. Воспользуемся математикой для расчета необходимой скорости вращения. Вал должен вращаться как минимум 233 оборота в минуту для зарядки 12В батареи.

С пластиковыми лопастями при 24 км/ч ветер легко вращает вал 233+ оборотов в минуту, что позволит заряжать батареи.

Как сделать своими руками

При наличии начальных знаний в области электротехники и умении работать паяльником, можно изготовить контроллер для ветровой установки своими руками.

Для этого понадобиться:

• Найти принципиальную схему устройства, соответствующую техническим параметрам ветровой установки (мощность, напряжение).
• В соответствии с выбранной схемой приобрести или подобрать, из имеющихся в наличии, электронные элементы схемы.
• Составить, нарисовать и изготовить монтажную плату, на которой будут размещаться элементы схемы.
• Собрать схему и проверить ее работоспособность.

В технической литературе и на интернет ресурсах, представлено большое количество принципиальных схем контроллеров, которые могут работать с ветровыми генераторами.

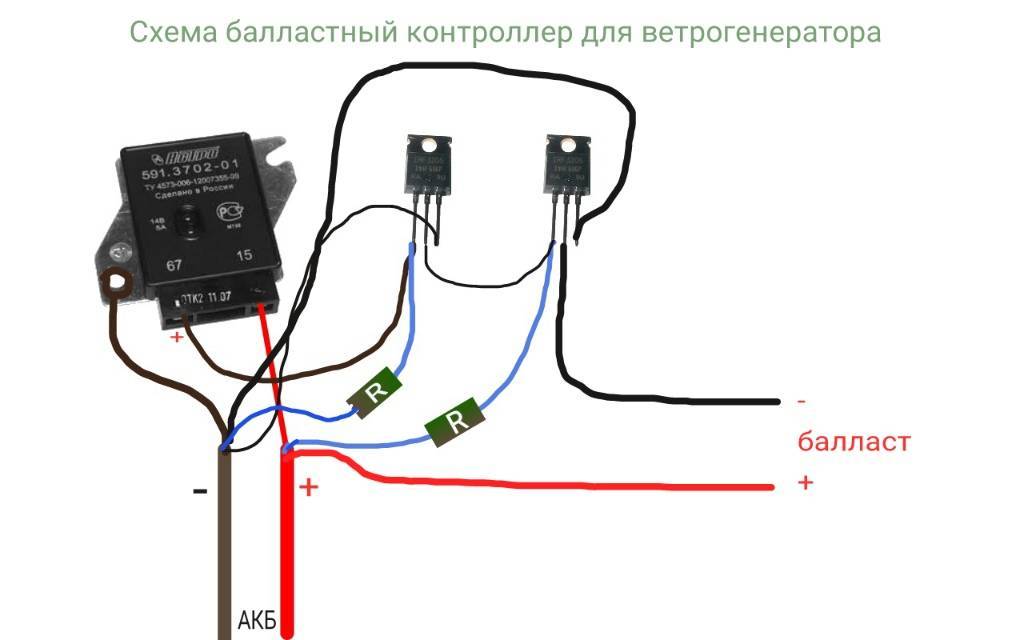

Вот некоторые из них:

Для самодельного ветрового генератора.

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

1. Лопасти аэродинамической формы для улавливания ветра.
2. Генератор для продуцирования переменного тока.
3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Популярные модели

На рынке товаров, относящихся к альтернативным источникам энергии, в том числе оборудования для ветровых установок, представлен достаточно широкий ассортимент разных производителей из многих стран мира.

При рассмотрении соотношения «цена-качество», наибольшей популярностью среди пользователей, пользуются модели:

• «Водогрей» (Россия) – выпускается на номинальное напряжение 24 и 48 Вольт. Номинальная мощность 2,0 кВт, может работать с ветрогенераторами мощностью от 0,3 кВт, с фазным выходом напряжением от 10 до 120 Вольт.
• «Exmork ZKJ-B 2KW-24 Vdc» (Китай) – мощный контроллер, способный работать в тяжелых условиях эксплуатации. Мощность модели – 2,0 кВт, номинальное напряжение – 24,0 Вольта.
• «EnergyWind – 1,0-3,0 кВт» (Россия) – модель может работать с ветровыми генераторами мощностью до 3,0 кВт и номинальным напряжением в цепи питания аккумуляторов – 12/24/48 Вольт. В конструкции устройства не предусмотрено балластное сопротивление.

Выбор генератора и необходимый инструмент

В первую очередь генератор выбирается по потребной мощности. В каждом случае нужные характеристики подбираются индивидуально, но если нужен мощный источник, лучше выбирать на напряжение 24 вольт. При сравнимых массогабаритных показателях при том же токе он будет отдавать большую мощность, чем 12-вольтовый.

При выборе источника электроэнергии надо учитывать, что от мощности потребления зависит еще и емкость буферного аккумулятора, а чем он более емкий, тем больший ему понадобится зарядный ток.

Перечень используемого инструмента зависит от набора имеющихся деталей и узлов, но в большинстве случаев не обойтись без:

• углошлифовальной машинки («болгарки»);
• маркера и угольника для разметки заготовок;
• шуруповерта и метизов;
• электрической дрели с набором сверл;
• набора ключей и отверток;
• мультиметра для проверки работоспособности электрической части.

Остальные инструменты подбираются по ходу работ.

Где следует устанавливать ветрогенераторы

От правильной установки ветрогенератора зависит объем производимой электроэнергии. Оптимальным местом для таких устройств будет открытая площадка, обдуваемая со всех сторон ветрами. Если поблизости располагаются высокие деревья, то лучше подыскать более подходящее место для его установки.

Помните, что работа ветрогенератора не совсем бесшумная, поэтому соседям, находящимся в непосредственной близости от установленного устройства, будет некомфортно. Оптимальное расстояние от ближайшего жилого комплекса должно равняться 250 метрам.

Из всего вышесказанного можно сделать вывод, что использование ветрогенератора на своем участке должно быть обоснованно его целесообразностью, а не данью моде. Если было решено использовать альтернативные источники энергии, то вам придется сделать выбор: заплатить большую сумму и приобрести готовую конструкции или сэкономить и изготовить устройство своими руками

Если эти вопросы остались позади, обратите внимание на месторасположение ветряка, ведь от этого тоже зависит эффективность его использования

Схемы и способы подключения

Хотя ветроустановка может работать и автономно, значительно лучшего результата удается достичь при помощи комбинированных схем, предусматривающих сочетание ветрового устройства с солнечными батареями, централизованной электросетью, дизельными или газовыми источниками энергии.

Автономная работа. В этом случае ставится единичная установка, при помощи которой улавливается и накапливается ветровая энергия, которая затем преобразуется в необходимый потребителям электрический ток.

На схеме продемонстрирован наиболее простой способ применения ветрогенератора, который целесообразно использовать в регионах, где постоянно дуют сильные ветра

Совмещение ветрогенератора с солнечными панелями. Комбинированный вариант считается надежным и эффективным способом электроснабжения. В случае отсутствия ветра аккумулятор работает от солнечных панелей, а в пасмурную погоду и в течение ночи зарядка происходит от ветровой установки.

Идеальный вариант для частного дома или хозяйства, расположенного вдали централизованной электросети. Такая комбинированная схема позволяет использовать два вида возобновляемой энергии

Комбинированная работа ветрогенератора и электросети. Ветротурбину можно совмещать с элетрокоммуникациями.

Подобная схема типична для промышленных и коммерческих устройств. Подключение к электрокоммуникациям предусматривают также некоторые модели бытовых ветрогенераторов

При избытке произведенного электричества оно поступает в централизованную сеть, а при его недостатке имеется возможность воспользоваться электрическим током из общей энергосистемы.

Плюсы и минусы

Наличие дополнительных устройств, в схеме работы ветровых установок, позволяет улучшить параметры получаемой электрической энергии.

Контроллеру, как элементу подобной схемы, присущи следующие достоинства:

• Позволяет осуществлять работу ветровой установки в автоматическом режиме.
• Использование контроллера, продлевает сроки эксплуатации аккумуляторных батарей, обеспечивая, для них, безопасные режимы работы.
• Способность наиболее полного использования вырабатываемой ветровым генератором энергии – нагрев ТЭНов, или иной нагрузки, в моменты, когда аккумуляторы полностью заряжены.
• Улучшаются условия эксплуатации ветровой установки (легкий запуск при слабом ветре и т.д.).

К недостаткам контроллера, установленного в схему работы ветрового генератора, можно отнести увеличение стоимости комплекта оборудования, а также вероятность поломки ветровой установки, работающей в автоматическом режиме, в случае выхода их строя данного элемента схемы управления.

Вероятно, Вам также понравятся следующие материалы:Самодельный ветрогенератор

Спасибо, что дочитали до конца! Не забывайте подписываться на канал, Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

и предлагайте темы для обсуждений, вместе будет интереснее.

Контроллер для ветрогенератора: зачем нужен и как работает

Без контроллера ветровая установка не будет адекватно функционировать. Устройство выполняет такие задачи:

• контроль вращающихся лопастей ветряка (регулировка энергии);
• контроль заряда АКБ, которые накапливают собираемую ветряком энергию;
• преобразование переменного тока в постоянный, чтобы питать аккумуляторы;
• распределение электричества (отталкиваясь от уровня заряда аккумуляторов и количества полученной энергии).

Ветровые установки бывают большой и малой мощности. Для высокомощных ветрогенераторов в комплект к контроллеру идет балластное сопротивление (трубчатые электронагреватели и другие виды резисторов с высоким уровнем сопротивления). Плюс, при превышении мощности в АКБ до 15В прибор перенаправляет заряд с аккумуляторов на балласт.

Для маломощных ветровых генераторов контроллер служит своеобразной страховкой от перенапряжения. При полном заряде аккумуляторов он тормозит вращение лопастей ветрогенератора, чтобы прекратить активную выработку энергии. Так АКБ не пострадают от перегрузок, а электричество будет распределено равномерно. Это увеличит срок службы электроприборов, в том числе и аккумуляторных батарей.

Мини-ветрогенератор своими руками

Размеры ветрогенератора необязательно должны поражать воображение своей грандиозностью. Вырабатывать ток способна и небольшая установка, созданная из мелких подручных деталей или устройств. Она может стать учебным пособием для детей, источником освещения для аварийных ситуаций, зарядником для батареи мобильного телефона и т.д.

Стоимость небольших ветрогенераторов мощностью 750 Вт составляет от 35000 руб только за ветряк и от 115000 за полный комплект. При этом, такое устройство не сможет обеспечить энергией весь дом, что делает приобретение подобной конструкции сомнительным с точки зрения рациональности. Другое дело, если ветряк собран самостоятельно.

Расходы снижаются в десятки раз, эффективность получается такой, какую заложили при создании проекта. В качестве пробной модели, позволяющей отработать технологию и получить некоторый опыт в создании подобных устройств, может стать мини-ветрогенератор. Для изготовления можно использовать различные мелкие моторчики от вышедшего из строя или устаревшего оборудования.

Рекомендации по ветрогенераторам

Существуют общие рекомендации, позволяющие максимально эффективно использовать ветрогенераторы.

Прежде всего, нужно заранее определить необходимую мощность и функциональность устройства. Чтобы правильно изготовить ветрогенератор, нужно изучить возможные конструкции, а также климатические условия, в которых он будут эксплуатироваться.

Кроме общей мощности рекомендуется определить значение выходной мощности, известной еще как пиковая нагрузка. Она представляет собой общее количество приборов и оборудования, которые будут включаться одновременно с работой ветрогенератора. При необходимости увеличить этот показатель, рекомендуется использовать сразу несколько инверторов.

Принцип действия

Контроллеры, используемые в составе ветровых установок, это сложные технические устройства, которые выполняют следующие функции:

• Осуществляет контроль за зарядом аккумуляторных батарей (АКБ), являющихся накопителем вырабатываемой электрической энергии.
• Преобразует вырабатываемый ветрогенератором переменный электрический ток в постоянный, который является рабочим током, для аккумуляторов.
• Контролирует повороты лопастей ветровой установки.
• Осуществляет перенаправление вырабатываемого электрического тока, в зависимости от заряда АКБ и количеством вырабатываемой энергии.

Работа контроллеров, обеспечивающих работу ветровых установок в автоматическом режиме, осуществляется, в зависимости от их конструкции и мощности ветрогенератора, следующим образом:

• Для ветряков большой мощности.
• В комплекте с контроллером в состав ветровой установки монтируется балластное сопротивление. В этом качестве могут быть использованы электрические ТЭНы или иные электрические резисторы, обладающие значительным сопротивлением.
• В процессе работы ветровой установки, когда напряжение на аккумуляторах достигнет значений в 14, – 15,0 Вольт, контроллер их отключает от линии питания и переключает потоки электрической энергии, вырабатываемой установкой, на балластное сопротивление.
• Для ветряков малой мощности.
• Когда заряд АКБ завершен, и значения напряжения достигли максимально возможных величин, контроллер осуществляет торможение вращения лопастей ветровой установки. Эта операция осуществляется путем замыкания фаз ветрового генератора, что и приводит к торможению и останову вращения установки.

Другие возможные варианты

Для изготовления мини-ветрогенератора можно использовать любые электродвигатели от бытовых приборов. Можно приспособить двигатель от лентопротяжного механизма, от старой микроволновки (вентилятор), разные варианты щеточных конструкций. Все они имеют малую мощность и не смогут обеспечить сколько-нибудь серьезные устройства, но как пробные модели, созданные вместе с детьми и дающие опыт и понимание процесса, все эти варианты вполне подойдут.

На базе полученных знаний и навыком может быть создан более производительный ветрогенератор, способный обеспечивать потребности частного дома, перевести его в автономный режим электропитания.

Мощность устройства

Во-первых, нужно определить, какой мощности ветряк требуется, с какими задачами и нагрузками он должен справляться.

Обычно альтернативные источники энергии устанавливают, как дополнительный, который только помогает основному энергоснабжению.

И агрегаты мощностью от 500 Вт – это уже неплохо.

Для отопления небольшого дома понадобится около 2-3 кВт.

Но мощность ветряка зависит от 2 факторов:

1. Диаметра лопастей.
2. Скорости ветра.

Желаемое соотношение можно определить по таблице для горизонтальных устройств (на пересечении скорости ветра и диаметра лопастей – мощность в ваттах).

Скорость ветра/Диаметр лопастей	3	4	5	6	7	8	9	10	11
1м	3	8	15	27	42	63	90	122	143
2м	13	31	61	107	168	250	357	490	650
3м	30	71	137	236	376	564	804	1102	1467
4м	53	128	245	423	672	1000	1423	1960	2600
5м	83	196	383	662	1050	1570	2233	3063	4076
6м	120	283	551	953	1513	2258	3215	4410	5866
7м	162	384	750	1300	2060	3070	4310	6000	8000
8м	212	502	980	1693	2689	4014	5715	7840	10435
9м	268	653	1240	2140	3403	5080	7230	9923	13207

Например, если чаще всего дуют ветра от 5 до 8 м/с, а нам нужно, чтобы ветряк выдавал 1,5 — 2 кВт, то нужно рассматривать конструкции диаметром от 6 м.

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Установка

Монтаж ветряка очень сложная процедура. Первым делом, следует купить закладные в фундамент, детали крепления. Затем, следует залить бетонную основу, которая будет держать ваш агрегат. При заливке фундамента, нужно сразу установить купленные ранее элементы для крепления. После того, как фундамент залит, он должен простоять 21 день, прежде чем начинать установку мачты. Далее, идет работа посложнее. Самому вам не справится, нужен специально обученный персонал и тяжелая техника (подъемный кран обязательно). Сборка одного ветрогенератора для дома, займет не менее одного целого дня.

Все работы связанные со сборкой и установкой оборудования (сюда входят и подсоединение к сети, подключение всей проводки, сборка всего агрегата и так далее), должны осуществляется исключительно квалифицированными работниками.

Самодеятельность в этом сложном деле не приветствуется. Монтировка всего оборудования осуществляется в сухом помещении с температурой от 10 до 30 градусов Цельсия. Специальные работники, которые монтировали и устанавливали оборудование, должны предоставить пакет услуг, по которому они обязаны будут в период эксплуатации ремонтировать ветрогенератор.

Плюсы использования ветрогенератора у себя дома:

1. Самым главным преимуществом является бесплатная электроэнергия. Заплатив однажды за все оборудование и установку этого агрегата, вам больше не придется платить за электроэнергию. Теперь вы сами еще вырабатываете.
2. Очень частое явление, когда в сложные времена года, происходят перебои энергоснабжения. Происходит это зачастую из-за порванной линии, либо какие-то проблемы с трансформатором. Установив у себя дома ветрогенератор, на ваши электроприборы больше не повлияет погода. В сложных погодных условиях, ветряк будет работать даже быстрее обычного режима.
3. Эти агрегаты безопасны для окружающей среды и практически не производит шума при работе. Это значительно лучший вариант энергии, нежели тот, из-за которого уничтожается экосистема планеты.
4. Ветряк очень хорош в техническом понимании. Ведь он может работать в сочетании с несколькими источниками энергии, например: дизельная электростанция, солнечные батареи и так далее. Это удобно, если какой-то источник электричества на полную силу не может обеспечить ваш дом энергией.

Минусы ветрогенераторов:

1. Первый значительный минус – это конечно зависимость от погодных условий. Ветряк не станет работать там, где слабые потоки ветра. Устанавливать его разумно лишь на побережье моря и в местах, где повышена ветреность. Установив ветрогенератор у себя дома, на местности, где потоки ветра ниже среднего показателя, вы никогда не добьетесь того, чтобы этот вид добычи электричества был основным.
2. Цена тоже не очень приятна. Стоит такое удовольствие очень и очень дорого. Окупиться этот агрегат сможет, в лучшем случаи спустя лишь 10 лет. Сам генератор, мачта и ветряк – это лишь 30 процентов стоимости всей конструкции, остальную долю берут на себе аккумуляторы и инвертор. К тому же сами аккумуляторы на сегодняшний день не долговечны, и вам придется очень часто производить их замену, что тоже будет сильными ударами бить по вашему карману.
3. Безопасность этого альтернативного добытчика энергии не самая продвинутая. Лопасти при сильном износе попросту могут оторваться и принести значительный ущерб имуществу, или что еще хуже – жизни человека.

Видео по установке ветрогенератора:

Достоинства ветрогенератора Савониуса

Несмотря на то, что вертикально осевые роторы ветрогенераторов проигрывают в КПД горизонтально осевым, они все же имеют ряд неоспоримых преимуществ:

Работа в любом климатическом поясе. Благодаря малой поперечной площади они не боятся ураганных ветров. Не требуют для своего запуска дополнительных приспособлений. Благодаря вогнутой форме лопастей запуск происходит при минимальных значениях ветра — 0,3 м/сек

Оптимальных значений генератор достигает при скорости воздушного потока от 5 м/сек

Благодаря низкому уровню шума до 20 дБ, ветряк может быть установлен в непосредственной близости к жилью, что важно при маломощной выработке электричества и потере силы тока в проводах. Не требуют определенного направления ветра

Начинают работать от воздушного потока, идущего под любым углом. Простая конструкция снижает расходы на дальнейшее обслуживание. Не опасны для птиц, которые воспринимают конструкцию, как единое целое и не пытаются пролететь через лопасти.

К недостаткам вертикальных ветрогенераторов можно отнести относительно низкую эффективность, более высокие расходы на материалы постройки, большие размеры, которые требуются для достижения требуемой мощности.

Технические характеристики

При покупке контроллера заряда для ветрогенератора необходимо внимательно изучить его техпаспорт. При выборе важны характеристики:

• мощность — должна соответствовать мощности ветровой установки;
• напряжение — должно соответствовать напряжению АКБ, установленных на ветряк;
• макс. мощность — обозначает максимально допустимую мощность для модели контроллера;
• макс. ток — обозначает, с какими максимальными мощностями ветрогенератора может работать контроллер;
• диапазон напряжения — показатели макс. и мин. напряжения АКБ для адекватной работы устройства;
• возможности дисплея — какие данные об устройстве и его работе выводятся на дисплей у той или иной модели;
• условия эксплуатации — при каких температурах, уровне влажности может работать выбранное устройство.

Если вы не можете подобрать устройство контроля заряда самостоятельно, свяжитесь с консультантом и покажите ему технический паспорт своего ветряка. Прибор выбирается в соответствии с возможностями ветровой установки. Неправильные условия эксплуатации и отклонения от диапазона напряжения пагубно скажутся на работе всей ветровой системы.

Как сделать устройство управления своими руками?

Изготовление устройства своими руками доступно только тем, кто имеет некоторые навыки работы с паяльником, в состоянии уверенно читать схемы и вообще имеет хотя бы общее представление об электротехнике и принципах работы электронных устройств. Подходить к вопросу без понимания его сути бессмысленно, так как малейшая ошибка поставит такого мастера в тупик.

Расчет контроллера

Этот момент довольно сложен и зачастую выполняется не столько именно путем расчетов, сколько подгонкой параметров балластного регулятора к имеющимся характеристикам ветрогенератора. Дело в том, что каждое устройство имеет собственные рабочие показатели, несоответствие которым не позволит контроллеру качественно выполнять свои функции. Например, если для устройства потребуется 12 вольт для начала зарядки, а контроллер собран на 24, то такая система попросту не сможет работать.

Для расчета контроллера надо снять все рабочие характеристики с генератора, т.е. проверить ветряк с установленным генератором на производительность в разных режимах работы — на слабых, средних и сильных ветрах. Учесть преобладающую скорость потока, при которой устройство будет работать практически все время. На основании этих данных выбирается напряжение, при котором открывается транзистор, переключающий устройство с одного режима на другой и наоборот.

Подготовительные работы

Прежде, чем приступить к сборке, надо приготовить все необходимые детали, тщательно проверить их номинал. Потребуются инструменты и материалы:

• паяльник
• припой, канифоль
• пассатижи с узкими губками
• пинцет
• соединительный провод (в идеале – двух цветов)
• печатная плата или монтажная панель

Создание печатной платы — непростой процесс, требующий наличия определенных приспособлений, химикатов и пластины фольгированного гетинакса. Проще использовать готовую монтажную панель или обычную пластину из фанеры, пластика или прочих листовых материалов. Тщательно продумать размещение всех элементов на пластине. Рекомендуется объединять их по категориям, чтобы все однотипные детали были сгруппированы в одних местах, так будет проще ориентироваться во время ремонтных работ.

Необходимо предусмотреть световую сигнализацию, свидетельствующую о текущем режиме работы устройства, чтобы при первом же взгляде было сразу видно, загрузка или отдача энергии происходит в данный момент.

Сборка устройства

При должной подготовке и наличии всех необходимых деталей процесс сборки особых проблем не вызывает. Основная задача — правильное соединение всех элементов в соответствии со схемой. При аккуратной и внимательной сборке устройство будет выполнять поставленную задачу вполне качественно, главное, чтобы все детали были исправными и соответствовали заявленным номиналам.

Размеры

Устройства для генерации энергии из ветра могут быть разных размеров. Их мощность зависит от габаритов ветряного колеса, высоты мачты и скорости ветра. Самый большой агрегат имеет колонну длиной 135 м, при этом диаметр его ротора составляет 127 м. Таким образом, его общая высота достигает 198 метров. Крупные ветрогенераторы с большой высотой и длинными лопастями подходят для обеспечения энергией мелких промышленных предприятий, ферм. Более компактные модели можно установить дома или на даче.

В настоящее время выпускают походный вид ветряка с лопастями в диаметре от 0,75 и 60 метров. По мнению специалистов, габариты генератора не должны быть грандиозными, так как для выработки небольшого количества энергии подойдет мелкая портативная установка. Самая маленькая модель агрегата в высоту составляет 0,4 метра и весит меньше 2 килограмм.
