Как собрать ионизатор воздуха для дома и автомобиля?

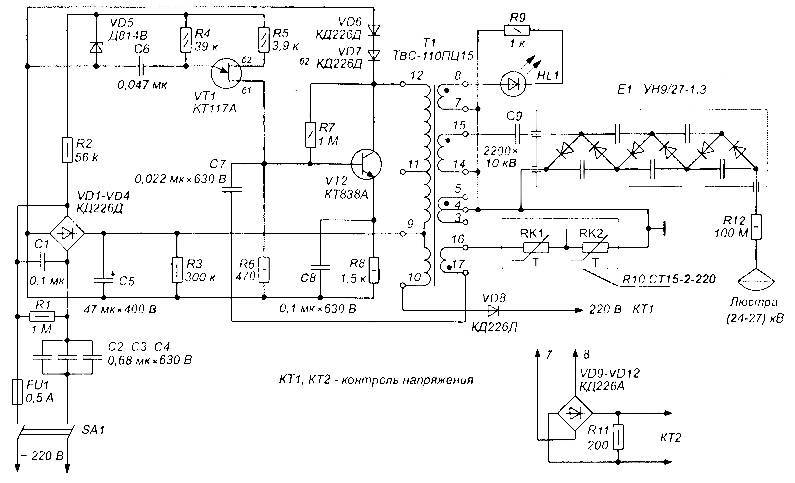

Схема ионизатора воздуха для квартиры

Делать самим очиститель, нужно исходя из схемы воздушного пространства

Этой процедуре нужно уделить особое внимание, так как неправильная сборка, может привести к серьезным проблемам со здоровьем (можно получить ожоги или удары током)

Сделать самим аэроионизатор можно из подручных средств. Например, основой может служить корпус от старого компьютера. Вентилятором может быть, взятый из того же компьютера кулер. Еще для ионизатора понадобятся кабеля, плата, элементы крепления. Для самодельного ионизатора потребуются транзисторы и стабилитроны. Все необходимые предметы подбираются согласно электрической схемы. В покупных ионизаторах есть диодные мосты, а для самодельного воздухоочистителя можно взять единичные диоды. Напряжение таких диодов должно быть около 400 вольт, а ток — 0,5 ампер. Все оставшиеся части схемы очистителя можно заменить аналогами, но только, чтобы их характеристики были схожи с ними.

Для создания электродов, лучше всего использовать многожильный провод из меди. Для начала его нужно очистить от изолятора, затем загнуть под 90 градусов, чтобы получился зонтик. Устанавливать очиститель необходимо на таком расстоянии, чтобы ионы вырабатывались в нужном количестве.

Кулер, который ставится внутри блока питания, нужен для осуществления прохода воздушной массы через электроды. Чтобы кулер работал, ему необходим блок выпрямительного типа и силовой трансформатор.

Обратите внимание! Ионизатор воздуха противопоказан детям до года, больным раком и людям с высокой температурой

Сборка и проверка

Вот, какая получилась плата у JLCPCB. Я выбрал отделку ENIG-RoHS, потому что она красивее. Но отделка HASL будет дешевле.

Пайка всех SMD-компонентов заняла у меня примерно час. В местном магазине я купил 2 метра провода и вилку для подсоединения к розетке. Узел на проводе я завязал, чтобы провод не вылезал из вилки.

Следующий шаг не обязательный, но я его очень рекомендую. Я обратился в фирму, где есть лазерная резка, взял с собой кусочек оргстекла толщиной 3 мм, и вырезал из него защитную крышку. Я рекомендую сделать такую – когда я тестировал плату, меня пару раз ощутимо ударило током, когда я случайно прикасался к конденсаторам. DXF-файл для резки тоже есть вместе со всеми файлами.

Я прикрутил крышку к плате при помощи пластиковых винтов М3 длиной 5 мм и сделал пластиковые ножки длиной 20 мм.

Я припаял семь иголок к выходной площадке. Чем больше, тем лучше. Разница в длине значения не имеет.

Пришло время включить устройство в розетку и проверить. Светодиод должен загореться, и в идеале устройство должно заработать.

По-быстрому проверить работоспособность можно, поднеся мокрые ладони к иголкам (только не касайтесь их!). Вы почувствуете движение холодного воздуха, идущего от иголок. Это идёт ионизация. Отрицательные ионы отталкиваются и постоянно летят в сторону от кончиков иголок.

Чтобы доказать, что устройство может заставлять выпадать в осадок дым и пылинки, я подготовил прозрачный кувшин, наполнил его дымом, и засунул в него устройство иголками внутрь. После включения устройства частицы дыма осели очень быстро.

https://www.instagram.com/p/B6pRxfXJ_jU/

На видео кажется, что дым рассеивается из-за дующего в кувшине воздуха. На самом деле, никакого сквозняка там нет – кувшин закрыт. Эффект возникает из-за отталкивания отрицательных ионов, и воздух очень быстро начинает циркулировать по кувшину.

Убедившись, что устройство работает, я подсоединил его к розетке и оставил работать. Оно должно рассеивать пыль вокруг себя без проблем. В идеале установить его рядом с окном, где дует сквозняк, чтобы устройство ионизировало всю проходящую мимо пыль. Я планирую поставить его так и оставить включённым.

Что насчёт энергопотребления? Оно весьма мало. Больше всего потребляет светодиод. Он забирает порядка 2 мА. За год устройство должно накрутить 230 В x 2 мА x 24 ч 365 д = 4 кВт*ч. У нас это будет стоить 4 рупии ($0,05) в год. Чтобы ещё сэкономить, можно просто убрать из схемы светодиод, тогда энергопотребление будет в 1000 раз меньше, и вряд ли его вообще можно будет заметить на счётчике.

Вот так мы и собрали ионизатор всего за $10. Надеюсь, он поможет уменьшить количество пыли, оседающей в ваших лёгких.

После того, как он поработает пару недель, вы заметите, что пыль начинает скапливаться вокруг него. Это нормально. Лучше она осядет там, чем вы будете её вдыхать.

Для США и стран, где напряжение равно 110 В, выходное напряжение будет меньшим (теоретически около 3 кВ), но ионизатор всё равно должен работать.

Что ещё можно улучшить в устройстве: заменить иголки на проводящие щётки из углеволокна. Чем больше у устройства острых концов, тем лучше ионизация. Если распределить острия по большой площади, то увеличиваются шансы ионизации большего объёма воздуха.

Правила использования

Ионизатор, как и любое техническое устройство, требует основательного знакомства с инструкцией по эксплуатации. Ряд особенностей изделия накладывает определённые ограничения на поведение в салоне автомобиля. Курение и использование электронных сигарет категорически запрещено при работающем приборе.

Обработка машины должна производиться при закрытых окнах. По завершении работ необходимо тщательным образом произвести влажную уборку внутри машины. В противном случае при дальнейшей эксплуатации взвесь пыли и микроорганизмов сведёт на нет весь процесс ионизации. Сочетание проветривания и ионизации способно дать лучшие результаты.

Конкретный промежуток времени, необходимый для выполнения ионизационных работ, указан в инструкции. При подключении к прикуривателю или расположении прибора на «торпеде» нельзя допускать его загромождения какими бы то ни было посторонними предметами.

Нельзя допускать попадания воды на ионизатор, его падения. При использовании модели с фильтром последний требует регулярной замены, а пластины, принимающие пыль на себя, нуждаются во влажной очистке.

Правила пользования

Любая техника имеет свои индивидуальные нюансы, поэтому надо тщательно изучить инструкцию по использованию, и рекомендуемые производителем правила надо строго выполнять:

  1. Обработка салона производится только при плотно закрытых окнах.
  2. После обработки проводят уборку с помощью влажной тряпки, потому что все вредные микроэлементы выпали на пол и другие части оборудования салона.
  3. Перед включением устройства рекомендуется проветрить салон.
  4. Лучше не оставаться внутри при включенном приборе большой производительности.
  5. Корпус изделия при его расположении на торпеде нельзя загораживать другими предметами.
  6. Устройство боится сырости и падений.
  7. Пластины надо протирать влажной салфеткой, а фильтры периодически менять.
  8. Мощные приборы могут вырабатывать озон в безопасных для здоровья количествах, именно он поглощает запахи и дым от сигарет. Лучше не присутствовать при его работе, а прогуляться на свежем воздухе, пока происходит санация салона.

Как видите, правил не так уж много, и выполнять их довольно несложно. Учитывая все требования, самыми подходящими для частого использования считаются миниатюрные ионизаторы, которые по виду напоминают свечи от двигателя, только яркой расцветки.

Лучшие ионизаторы воздуха с озонированием

Часто озонирование и ионизацию воздуха путают между собой, хотя это два разных процесса. При работе ионизатора тоже ощущается небольшое количество озона в воздухе, но это лишь побочный эффект работы, недостаточный для качественного озонирования. Поэтому производители выпускают модели 2 в 1 – ионизатор+озонатор.

Результат работы ионизатора (как правило, униполярного) – очищение воздуха и насыщение его отрицательными ионами. Озонатор же отвечает за уничтожение вирусов и бактерий.

Green World JQ-881 – надежный домашний гибрид

4.9★★★★★оценка редакции87%покупателей рекомендуют этот товар

Благодаря 6 режимам работы, это устройство сможет очистить воздух и воду, насыть среды озоном и отрицательно заряженными ионами. В комплект входят трубки и 4 насадки для обработки разных поверхностей. Микрокомпьютерный контроль эффективно распределяет озон и ионы по помещению и делает управление простым и понятным. Green World JQ можно использовать внутри холодильника, а также для воды, предназначенной для мытья продуктов, купания и других целей.

Достоинства:

  • 6 режимов работы;
  • 4 насадки в комплекте;
  • Микрокомпьютерный контроль;
  • Простое управление;
  • Быстрое распространение ионов и озона.

Недостатки:

Нет ароматизации.

Прибор JQ-881 от Green World будет эффективен в помещениях до 40 кв. м. Но главное достоинство этого прибора – универсальность его применения.

Генератор озона «Алтай» – производительный ионизатор с таймером

Прибор предназначен для обработки воздуха и воды. Он имеет в комплекте гибкие силиконовые трубки и насадки для работы с различными поверхностями. Компактные размеры делают его удобным для использования, хранения и транспортировки. При этом аппарат получился весьма производительным, выдавая до 400 мг/ч озона и 4 млн. ионов на куб. см.

С помощью устройства можно насыщать ионами и озоном воздух и воду для купания, мытья фруктов и овощей, очищения рыбы и мяса от бактерий, а также для дезинфекции аквариумов и прочих целей. «Алтай» имеет таймер работы до 30 минут и механический регулятор.

Достоинства:

  • Компактные размеры;
  • Таймер;
  • Многофункциональность;
  • Простота использования;
  • Высокая производительность.

Недостатки:

Нет встроенного вентилятора.

Прибор «Алтай» предназначен для ионизации и озонирования больших помещений до 100 кв. м.

Голосуем за лучший ионизатор воздуха с озонированием!

  • Green World JQ-881
  • Генератор озона «Алтай»

Голосовать

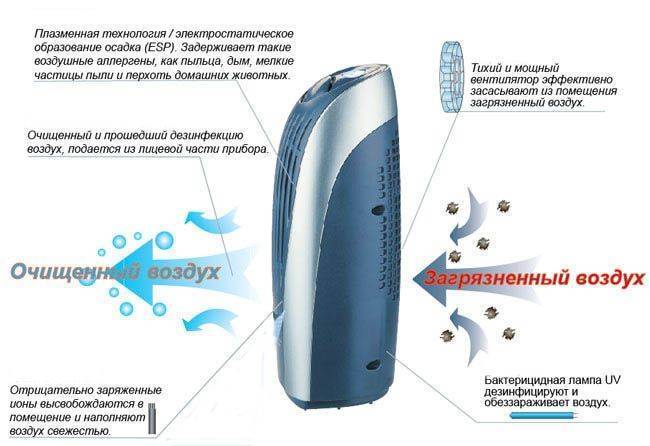

Принцип работы


Принцип работы любых типов ионизаторов основан на возможности создания потока отрицательно заряженных частиц между разно полярными электродами под воздействием внешних источников энергии. Материал для электродов может быть самым разным. Форма электродов также может отличаться, в зависимости от конструктивного исполнения.

Как действует ионизатор в помещении

Поток заряженных частиц (электронов), образуемый на электродах отрицательной полярности, при столкновении с молекулами воздуха, образует определённое количество отрицательных ионов кислорода.

Если скорость электронов достаточно велика, то они получают возможность выбивать из нейтральных молекул воздуха дополнительные электроны, увеличивая общую величину потока, движущегося по направлению к электродам с положительным зарядом.

В свою очередь, поток положительно заряженных частиц притягивается к отрицательному электроду и при взаимодействии с ним способствует увеличению количества испускаемых электронов. Созданные потоки заряженных частиц образуют электрический разряд в воздухе, способствующий непрерывному образованию положительных и отрицательных ионов кислорода.

Какая разновидность используется в жилых помещениях


В жилых помещениях в основном используются ионизаторы, работа которых основана на создании искусственного коронного разряда между электродами, под действием высокого напряжения. Бытовые ионизаторы рассчитаны на напряжение 20–30 кВ. Этот интервал позволяет создать оптимальные условия для образования достаточного количества заряженных частиц. При меньшем напряжении, скорость и количество электронов не способно создать достаточную разность потенциала электрического поля, способствующего созданию ионов. При напряжении больше 30 кВ, возникает вероятность создания искровых разрядов, способствующих образованию соединений, отрицательно влияющих на организм человека.

Избыток озона также вреден, как и его недостаток

При выборе прибора для бытового применения следует ориентироваться именно на эти показатели. Заявление производителей о новых разработках, биполярных ионизаторов, или ионизаторов со сниженным порогом минимальных напряжений, это просто маркетинговый ход. Пользы от подобных приборов не будет.

Рекомендации по изготовлению

На различных интернет-ресурсах опубликовано множество схем и руководств, как смастерить простой ионизатор из подручных средств. В действительности такие самодельные приборы не только могут нанести вред здоровью, но и несут прямую опасность поражения или ожога электрическим током. Мы же представим вашему вниманию схему одного из серийных аппаратов, проверенную в работе. Если вам удастся ее повторить, то вы точно получите ожидаемый эффект без всякой опасности при эксплуатации.

Итак, чтобы собрать ионизатор, надо подготовить следующие детали:

  • металлический корпус, подойдет от блока питания компьютера;
  • вентилятор (кулер для компьютера);
  • трансформатор силовой — любой, на 220/18–20 В, повышающий – ТВС 90П4 либо ТВС 90ПЦ10. К последнему надо добавить 2 обмотки из провода ПЭВ-0.35 в количестве 25 витков каждая;
  • плата из стеклотекстолита толщиной 2.5—3 мм;
  • соединительные провода, крепеж.

Кроме того, следует приобрести комплект радиодеталей, их перечень можно составить по рисунку, где изображена схема ионизатора воздуха:

Предлагаем ряд советов по подбору радиодеталей и их аналогов:

транзисторы: вместо КТ315 (на схеме) можно взять другие такой же мощности, КТ816Б взаимозаменяемы с КТ646 (буква – любая); стабилитроны: Д815 меняется на подобный, чье стабилизационное напряжение равно 15 В. Стабилитрон VD4 – КС512А или Д815Д; вместо готовых диодных мостов применяются наборы из отдельных диодов

Важно, чтобы они были рассчитаны на напряжение 400 В и ток не меньше 0.5 А. Примечание

Остальные детали подлежат замене на общепринятые аналоги с такими же характеристиками

Примечание. Остальные детали подлежат замене на общепринятые аналоги с такими же характеристиками.

Предложенный ионизатор воздуха, сделанный своими руками, функционирует следующим образом. Начальные импульсы генерируются мультивибратором, собранным на маломощных транзисторах КТ315 (VT1,2). Частота этих импульсов регулируется в пределах диапазона 30—60 кГц с помощью резистора R7. После сгенерированные импульсы усиливаются транзисторами КТ816 (VT3,4) и подаются на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение порядка 2.5 кВ и проходит через умножитель, увеличиваясь до 15 кВ, а оттуда – на рабочие электроды.

Ионизующие электроды делаются своими руками из многожильного медного провода. Для этого с него снимается изоляция, а жилы изгибаются во все стороны под углом 90° таким образом, чтобы получился «зонтик». Его надо установить на таком расстоянии от корпуса, чтобы добиться необходимого числа вырабатываемых ионов, для чего потребуется дополнительная настройка.

Примечание. В схеме роль предохранителя играет искровой разрядник (обозначен как SG1). Он срабатывает в случае превышения напряжения на обмотке трансформатора.

Для продувания воздуха сквозь электроды «зонтика» внутри корпуса на штатное место устанавливается кулер от компьютера. Его питание организуется от силового трансформатора и выпрямительного блока со стабилизацией (в соответствии со схемой). Если самодельный ионизатор собран верно и с применением рекомендуемых деталей, то он заработает сразу. Надо лишь подобрать расстояние между корпусом и рабочим электродом.

Устройство и принцип работы

Устройство, несмотря на название, не излучает свет. Его единственное предназначение — ионизировать воздух. При подаче напряжения на электрод в ускоренном режиме вырабатываются электроны. Последние, в свою очередь, заряжают частицы воздуха. У разных моделей бывают свои конструктивные особенности, но принципиальная схема для всех едина:

Внешний вид также не влияет на принцип действия. Если не учитывать тонкости, понятные только специалистам, работу устройства можно описать так:

  1. На электрод подаётся высокое напряжение (20÷30 кВ).
  2. С острия тонкого иглообразного электрода излучаются электроны.
  3. В результате столкновения электронов и молекул кислорода образуются аэроионы O2, имеющие лишний свободный электрон.
  4. После того как их вдохнёт человек, заряд передаётся эритроцитам крови, что положительно сказывается на обменных процессах.

При работе люстры Чижевского появляется два противоположных потока, образующих электрический заряд, который называется тихим.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Люстра Чижевского Своими Руками Схема и Описание

Большинство из нас уделяет много внимания тому, что мы едим и пьем, какой ведем образ жизни, и в то же время совершенно ничтожный интерес проявляем к тому, чем мы дышим.

«Построив себе жилище, — говорил профессор А. Л. Чижевский, — человек лишил себя нормального ионизированного воздуха, он извратил естественную для него среду и вступил в конфликт с природой своего организма» .

От конструкции «люстры» во многом зависит эффективность работы аэроионизатора

Поэтому и к изготовлению ее следует отнестись с особым вниманием

К ободу «люстры» через 120° прикреплены три медных провода диаметром 0,8. 1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку «люстра» крепится с помощью рыболовной лески диаметром 0,5. 0,8 мм к потолку или кронштейну на расстоянии не менее 150 мм.

Преобразователь напряжения необходим для получения высокого напряжения отрицательной полярности, питающего «люстру». Абсолютная величина напряжения должна быть не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, обеспечивающая им проникновение в легкие человека.

Схема простейшего преобразователя напряжения, прошедшего буквально двадцатилетнюю проверку на повторяемость , приведена на рис. 2,а. Особенностью его является непосредственное питание от сети.

Импульсы высокого напряжения (они двусторонние, поскольку при разрядке конденсатора в цепи первичной обмотки возникают затухающие колебания) выпрямляются выпрямителем, собранным по схеме умножения напряжения на диодах VD3-VD6. Постоянное напряжение с выхода выпрямителя поступает (через ограничительный резистор R3) на электроэффлювиальную «люстру».

Монтировать детали аэроионизатора следует в корпусе соответствующих габаритов так, чтобы между выводами высоковольтных диодов и конденсаторов было достаточное расстояние (рис. 3). Еще лучше после монтажа покрыть эти выводы расплавленным парафином — тогда удастся избежать появления коронного разряда и запаха озона.

Аэроионизатор не нуждается в налаживании и начинает работать сразу после включения в сеть. Изменять постоянное напряжение на выходе аэроионизатора можно подбором резистора R1 или

конденсатора С1. Для некоторых экземпляров тринисторов иногда нужно подобрать резистор R2 по моменту открывания тринистора при минимальном сетевом напряжении.

При работе аэроионизатора не должно быть никаких запахов. Это особо оговаривал профессор А. Л. Чижевский. Запахи — признак вредных газов (озона или окислов азота), которые не должны образовываться у нормально работающей (правильно сконструированной) «люстры». При их появлении еще раз нужно осмотреть монтаж конструкции и подключение преобразователя к «люстре».

О сеансах аэроионизации. При сеансе следует находиться не ближе 1 . 1,5 м от «люстры». Достаточная продолжительность ежедневного сеанса в обычном помещении 30. 50 мин. Особенно благотворное влияние оказывают сеансы перед сном.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Люстра Чижевского – польза и вред ионизации, как сделать прибор своими руками Люстра Чижевского, польза и вред которой до сих пор вызывают споры ученых, представляет собой комнатный прибор настольного или подвесного типа. Спрашивайте, я на связи!

Автомобильный ионизатор

Так как в машине много закрытого пространства, то кислорода в ней недостаточно. На помощь может прийти кондиционер. Но, среда, вырабатываемая кондиционером, не содержит никакой пользы. Чтобы в автомобиле была свежесть, и полезный воздух одновременно, лучше всего купить автомобильный ионизатор, или сделать его своими руками.

Плюсы автомобильного ионизатора:

  • Работает от бортовой сети автомобиля;
  • Безвреден для человека;
  • Имеет маленький размер.

Ионизатор состоит из трех частей: трансформатор, умножитель напряжения, импульсный генератор.

В первую очередь нужно сделать трансформатор. Он делается из сердечника и кабеля. Потом наматывается обмотка. Первая подразумевает 14 витков, затем делается изоляция с помощью скотча. Вторая – 600 витков. Изоляция здесь делается после каждой сотни витков. Затем на трансформатор подается напряжение. Оно снимается с вторичной обмотки, заряжает конденсатор и поступает на электроды.

Чтобы не делать трансформатор самим, можно взять его из старого советского телевизора.

Микросхема импульсного генератора имеет 2 режима работы: генератор прямоугольных импульсов и высокоточный таймер. Все подключенные резисторы и конденсаторы образуют RC-цепочку. Вся нагрузка на транзисторе, так как генератор однотактный. Транзистор крепится на радиаторе.

Умножитель напряжения предназначен для увеличения напряжения с вторичной обмотки трансформатора. Эта часть схемы делается из высоковольтных диодов и неполярных конденсаторов.

Затем все элементы ионизатора соединяются вместе и помещаются в небольшую пластмассовую трубку. Провода из этой трубки нужно подключить к сети питания машины. Ионизатор для автомобиля готов!

Из чего можно сделать прибор

Для изготовления самодельного очистителя могут пригодиться следующие предметы:

  • Несколько проводов диаметром 0,5 миллиметров;
  • Пару пластмассовых коробочек от киндер-сюрприза;
  • Ножницы;
  • Игла;
  • Изолента;
  • Разборная штепсельная вилка.

Чтобы собрать прибор нужно:

  1. Взять коробочку от киндер-сюрприза и сделать сбоку отверстие с помощью иглы.
  2. Провод распускается на отдельные жилы.
  3. Жилы пропускаются через проделанные отверстия в коробочках. Через одну коробочку пропускается жила с положительной полярностью, а через другую – с отрицательной.
  4. Перемотать жилы изолентой.
  5. Соединить жилы между собой.
  6. Другую сторону жилы нужно подсоединить к штепсельной вилке.
  7. Поместить полученный прибор в какой-то корпус, например от старого компьютера.

Прибор готов. Необходимо только включить вилку в розетку.

Нужно соблюдать технику безопасности при работе с очистителем воздуха:

  • Человек должен находиться на расстоянии 1,5 метра от включенного серебрителя;
  • После отключения от сети прибора сразу прикасаться к нему нельзя, так как конденсаторы какое-то время сохраняют заряд;
  • Нельзя проверять работает ионизатор или нет поднеся близко к нему руку.

Дополнительная информация! Во время работы ионизатора не должно быть никаких посторонних запахов. Наличие этого говорит о неправильной работе очистителя.

Ионизатор воздуха — нужная вещь для дома и автомобиля. Он делает комфортным присутствие человека в доме, и хорошо влияет на его здоровье.

Схема и изготовление люстры Чижевского

Собрав самый простой ионизатор, можно попробовать сконструировать более сложный – люстру Чижевского, которая была изобретена в 30-е годы прошлого века. Она активно применяется в медицине и сельском хозяйстве. Её также испытывали в детских садах и школах. Это изобретение показало высокую степень аэроионизации, обладает профилактическим и терапевтическим значением.

Прибор также называется электроэффлювиальной люстрой с преобразователем напряжения. Как раз она выполняет функцию генерирования отрицательных частиц. Это происходит благодаря законам физики. На люстре имеются заострённые концы проволоки, с которых и происходит стекание электронов благодаря высокому напряжению. Затем они как бы налипают на молекулы кислорода, создавая отрицательные аэроионы, которые приобретают высокую скорость движения и распространяются по комнате.

Устройство можно купить, но очень трудно найти подходящую, которая действительно окажет положительный эффект на здоровье. Дело в том, что заводские приборы часто имеют напряжение менее 25 кВ. Этого недостаточно, поэтому от работы устройства нет никакого эффекта. К тому же недопустимы перенапряжения, иначе в большом количестве будут вырабатываться токсические элементы (окислы азота и озон). О высокой концентрации подобных веществ можно судить по характерному запаху, который некоторые ошибочно принимают за «аромат свежести».

Если есть возможность, то лучше всего самостоятельно собрать люстру Чижевского. Как это сделать, выясним далее.

Схемы

Схема оригинального искусственного излучателя, которая была представлена Чижевским, выглядит следующим образом:

Радиолюбители при сборке прибора также пользуются электрической схемой, представленной ниже:

Предлагаемая схема гарантирует оптимальный потенциал. В её изготовлении применяются следующие радиодетали:

  • резисторы – С5-35В на 1 кОм (R1), МЛТ-2 на 20 кОм (R2), С5-35В на 10 Мом (R3);
  • диоды Д226 (2 штуки – D1 и D2);
  • выпрямительный столб из 4-х диодов Д1008;
  • тиристор КУ201К (VS1);
  • конденсаторы: МБМ на 1 мкФ, 400 В (С1), ПОВ 390 пФ, 10 кВ (4 штуки – с С2 по С5);
  • мотоциклетная катушка зажигания Б2Б на 6В (T1).

Работа схемы осуществляется в таком порядке:

  1. При каждом открытии диода D1 происходит заряд конденсатора C1, который пропускается через первичную обмотку T В момент 1-ого полупериода переменного тока диод сохраняет открытое положение.
  2. Когда ток проходит в обратном направлении, в противофазе создаётся разряд конденсатора C1, причём диоды D1 и D2 остаются закрытыми, тиристор VS1 открывается.
  3. Первичная обмотка катушки T1 получает ток пульсирующего типа, а вот вторичная катушка способствует повышению поступившего на первичную обмотку напряжения. После оно переходит на блок, который состоит из 4-диодного выпрямительного столба и умножителя. В свою очередь, он состоит из конденсаторов С2-С5.
  4. Через умножитель выходить высоковольтное напряжение, которое также называется выпрямленным. Оно поступает на ионизатор по резистору R3, который отвечает за ограничение тока.

Следует отметить, что для реализации предложенной схемы можно использовать другие радиодетали:

  • Резисторы отмеченных марок можно заменить одним резистором – МЛТ-2. Для получения элемента R1, требуется параллельно соединить 3-4 подобных элементов, а для R3 – 4-5. Резистор R2 не имеет большого значения и к нему предъявляется только одно требование – мощность его рассеяния должна быть не менее 2 Вт.
  • Диоды D1 и D2 отмеченных марок можно заменить любыми другими диодами, которые поддерживают ток в 300 мА и обратное напряжение в 400 В. Примеры подобных диодов – КД109В, КД109Г, Д205.
  • При сборке выпрямительного столба диод типа Д1008 можно заменить аналогичными элементами, например, 7ГЕ350АФ, 2Ц203Б, 2Ц202КГ, КЦ105Г, КЦ201Г.
  • Конденсатор C1 указанной марки можно заменить неполярным элементом, рассчитанным на напряжение от 250 В.
  • В сборке умножителя можно использовать любые конденсаторы высоковольтного типа с напряжением не менее 15 кВ.
  • В качества элемента VS1 можно использовать тиристоры КУ202К (/Л/М/Н), КУ201Л, 1Н4202, NCM700C.
  • Мотоциклетную катушку зажигания (T1) можно заменить любой другой, например, повышающим трансформатором, который можно снять со старого телевизора (ТВС110АМ, ТВС110ЛА, ТВС110Л6). Если отсутствует подходящее изделие, трансформатор можно собрать своими руками, но при этом нужно учесть, чтобы выводы элементов в местах высокого напряжения находились на должном расстоянии друг от друга. В противном случае, может случиться электрический разряд.

Как получить ионизированную воду в домашних условиях

Существует несколько разновидностей приборов с функцией преобразования обычной питьевой воды в ионизированную щелочную, которые имеют свойства насыщать ее полезными ионами водорода.

Модели современных ионизаторов:

  • Стационарный: устанавливается на кухне рядом с мойкой: модифицирует поток воды из крана, эксплуатационный срок — 10 лет;
  • Водородная бутылка, кувшин: с их помощью выполняется мощное насыщение водородом, смена структуры воды на молекулярном уровне;
  • Минеральный: основан на наличии специальных фильтров. Имеет свойства производить очистку воды от хлора, солей тяжелых металлов, избавлять от вредных микроорганизмов, насыщать полезными веществами, ионизировать. Практичен в применении, срок эксплуатации до 6 месяцев;
  • Аква-кружка: — активирует воду, другие виды жидкости в течение 1 — 4 минут, не нуждается в подзарядке или замене.

Понимание того, какую пользу и вред приносит ионизатор воды организму, дает человеку возможность выбрать подходящий для конкретного случая вид прибора.

Вред ионизированной воды

Современные ионизаторы позволяют получать в итоге два вида жидкости.

Щелочная вода пригодна для питья и полива растений.

Кислая вода, польза которой состоит в ее антисептическом действии и применяется:

  • для ополаскивания овощей и фруктов, кухонных принадлежностей;
  • промывания повреждений на теле.

Внимание! При добавлении в приборы серебра необходимо следить за содержанием ионов металла в приготовленной воде, так как большие дозы вещества способны нанести вред здоровью. Кроме индивидуальных реакций организма, противопоказаний к использованию воды, насыщенной водородом, не выявлено

Кроме индивидуальных реакций организма, противопоказаний к использованию воды, насыщенной водородом, не выявлено

Ознакомившись с информацией, в чем заключается польза и вред ионизации воды, во избежание развития нежелательных аллергических реакций, прием внутрь следует начинать с осторожностью

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
