Как сделать дымоход для камина: правила устройства дымового канала и сравнение конструкций

Требования, выдвигаемые к кирпичному дымоходу

СНиП — специальный документ, регламентирующий строительные нормы при возведении объектов. В него включены и отопительные системы в частных домах. Эти нормы стоит учитывать при кладке трубы из кирпича своими руками.

Основные пункты СНиП относительно кирпичных дымоходов:

  1. В дымоходе не допускаются перепады внутреннего диаметра, стенки должны быть ровными.
  2. Толщину дымохода нужно определять исходя из требований пожарной безопасности. Чаще всего, оптимальный показатель равен 10 см.
  3. Материалы, используемые для кладки кирпичной трубы, должны без проблем переносить воздействие высоких температур.
  4. Между трубой и стеной необходимо сохранять расстояние от 38 см.
  5. Ни в коем случае нельзя забывать о монтаже расширений, они устанавливаются в месте прохода трубы через перекрытия.
  6. Допускается отвод продуктов горения в вертикальном положении. Но в некоторых ситуациях невозможно построить дымоход без горизонтальных участков. В таком случае их длина не должна превышать 1 м.
  7. Для плоских крыш необходимо делать наружный участок дымохода в 1 метр.
  8. Для скатной крыши монтируется труба на расстоянии полутора метров от конька, при этом она должна возвышаться над ним не меньше чем на 50 см.
  9. Если труба находится на 3-метровом удалении от конька скатной крыши, то по высоте они будут вровень.
  10. В ситуациях, когда расстояние от конька крыши до дымоходной трубы больше 3 метров, необходимы специальные расчеты высоты внешнего участка. Нужно условно построить линию под углом 10 градусов к горизонту конька. Место пересечения определит высоту трубы.
  11. Для котельных систем на газовом топливе необходимо монтировать трубу таким образом, чтобы она возвышалась над крышей не меньше 5 метров.

Правильное размещение дымоходной трубы крайне важно, так как влияет на эффективность всей системы. Необходимо четко следовать указаниям по высоте дымохода

Длина трубы высчитывается по-разному, зависит от ряда показателей. В каждом отдельном случае ее наружный участок может различаться по высоте.

Какими преимуществами обладает металлический дымоотвод

Металлический дымоход для камина и печи станет хорошим решением для дома или дачи, где на этапе строительства не предусмотрели место под топку. Важными достоинствами конструкции для отвода угарного газа из нержавеющей стали являются:

  • Круглое сечение для беспрепятственного отвода дыма;
  • Увеличение КПД отопительного оборудования;
  • Небольшой вес, нет необходимости в возведении фундамента;
  • Легкий монтаж;
  • Простое обслуживание и эксплуатация.

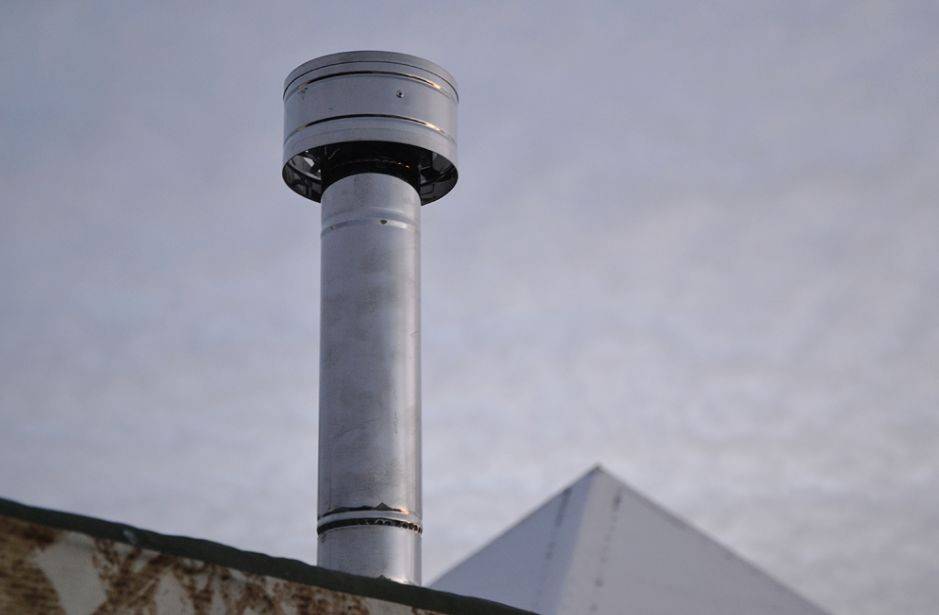

Металлический дымоход для камина

Производит конструкции такого рода целая группа зарубежных и отечественных компаний. Лучше всего себя зарекомендовали такие марки:

  • Raab;
  • Hild;
  • Selkirk;
  • ООО «Балтвент»;
  • Элитс.

Балтвент – отличные дымоотводы из нержавеющей стали, что имеют круглое сечение и подходят одинаково хорошо как для камина, так и для печи.

Дымоходы ООО «Балтвент» изготавливаются в Калининграде и имеют все необходимые сертификаты качества. Цена продукции Балтвент является более чем приемлимой, а качество не отличается от стальных конструкций иностранных компаний. Балтвент производит все виды дымоходов для камина и печи, учитывает местные климатические условия и температурный режим. Для реализации поставляются как одностенные трубы Балтвент, так и утепленные дымоходы, что подходят для эксплуатации при низких температурах.

Огнеупорные изделия

Эти изделия делают из керамики, особо устойчивой к огню. Их монтируют из отдельных звеньев (модулей), а затем закрывают оболочкой (материал которой – керамзит или зеркальная сталь). Сечение трубы – круглое либо квадратное.

  • Как правило, высота одного модуля может составлять до тридцати трех сантиметров.
  • Диаметр может варьироваться от десяти до тридцати сантиметров.

Чтобы чистить дымоход, делают вверху и внизу модулей дверки. Кроме неизолированных труб, выпускаются и сэндвич-трубы, которые содержат внутри (над трубой из керамики) слой негорючего теплоизолятора, а снаружи – каменную или бетонную оболочку.

  • Для монтажа и уплотнения огнеупорных труб из керамики используют специальные герметики (жаростойкие). Они могут иметь силиконовую либо цементную основу.
  • При устройстве дымохода снаружи дома необходим фундамент.
  • Для пожарной безопасности трубу отодвигают от деревянных стен сантиметров на десять-пятнадцать. И не менее метра должно быть до несущих конструкций.
  • Если перекрытие из горючего материала, то проем в нем должен иметь размер от пяти до десяти сантиметров.
  • Для прохождения через кровлю делается особый узел-проходка, а сверху на крыше на трубе ставят оголовок.

О том, почему керамические трубы стоит использовать при строительстве дымохода, расскажет это видео:

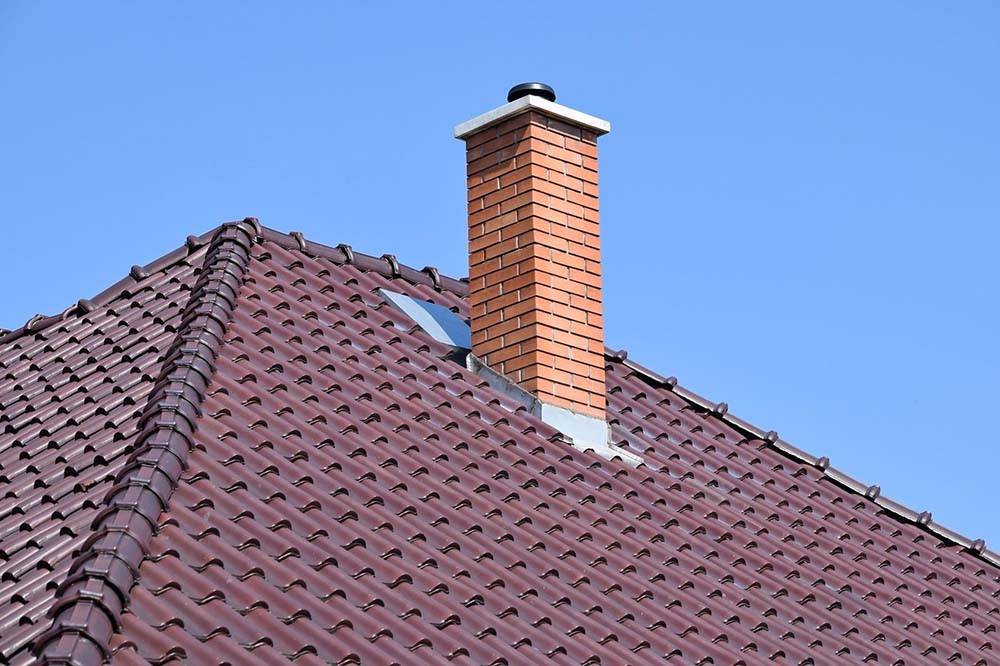

Дымоходы для кирпичных каминов

Считается, что дымоходная система только тогда сделана качественно, когда в комнате, где находится очаг, отсутствует запах дыма, а дрова в топке загораются сразу. Если обустраивается труба для камина из кирпича в частном домовладении, обычно выстраивают дымоход, который объединяют в единую конструкцию с вентиляционным стояком. Для кладки используют красный полнотелый керамический кирпич.

При возведении дымоотводящей конструкции необходимо придерживаться ряда правил:

  1. Чтобы выложить кладку нужно использовать известково-песчаную смесь.
  2. Когда дымоходную систему вставляют в стену, вне зависимости из какого материала она выложена, ее анкетируют. При этом придерживаются 30-сантиметрового шага, анкеры заводят в стены, придерживаясь шахматного порядка, на глубину 20 сантиметров, задействуя арматуру с сечением в 1 сантиметр.
  3. Для повышения устойчивости кладки вентиляционного стояка и дымохода ее нужно армировать через каждый третий ряд при помощи арматуры класса А1 с 6-миллиметровым сечением.

Диаметр

Для того чтобы провести расчет всех параметров, уже сейчас необходимо определиться с материалом, который будет использован в процессе строительства. Расчет удобнее всего проводить на бумаге, создавая эскиз будущего строения, необходимо учитывая некоторые нюансы:

  • Диаметр дымохода для камина должен иметь определенное соотношение с топкой. Расчет этого значения имеет свои тонкости. Например, в расчет диаметра трубы, которая стыкуется с открытой конструкцией топки, используется пропорция 1:10. Этот метод верный только для цилиндрического типа дымоотвода.
  • Расчет сечения для квадратного типа устройства содержит пропорции 1:15. Но при этом диаметр должен быть меньше, чем размер поддувала. При получаемой теплоотдаче менее 300 кал/час, сечение не должно быть меньше 140 х 140.
  • Для того чтобы определить оптимальный диаметр дымохода камина можно взять за основу государственные стандарты, в которых прописано допустимое сечение при определенных условиях.
  • Кроме этого, расчет высоты и диаметра проводят в соответствии с площадью помещения.


Стандартные размеры внутренних диаметров и площади поперечного сечения кирпичных дымоходов

Нелишним будет показать свой расчет специалистам, и вместе его проанализировать. Кроме того, подходящая схема расчетов может быть размещена в интернете.

Необходимо помнить, что расчет этих параметров должен быть произведен правильно, от этого зависит эффективность работы отопительного прибора.

Материалы изготовления дымохода для камина

Из кирпичей

Кирпичный дымоотвод считается первым среди аналогов. Установка такой системы требует соблюдения множества правил и учета нюансов кладки, поэтому работу следует доверить профессионалам. Этот вид конструкции сооружается вместе с домом, что позволяет сэкономить на устройстве фундамента. Габариты и расположение кирпичного камина учитываются в процессе строительства здания, что минимизирует ошибки монтажа.

Кирпичная кладка крепится на цемент с примесями. Не стоит использовать чистый цементный раствор, так как он обладает плохой пропускной способностью. Отходы горения будут накапливаться в стыках за неимением возможности выхода. Потеки сажи сделают поверхность трубы шероховатой, что приведет к ухудшению тяги. Такой камин быстро выйдет из строя и потребует проведения дополнительных ремонтных работ.

Из стали

Использование труб из нержавеющей стали позволяет облегчить конструкцию. Мастера предпочитают использовать конструкцию сэндвич, которая описывалась ранее. Стальные трубы укрепляют минеральной ватой, защищая покрытие от воздействия агрессивной среды и температурной нагрузки. Нержавейка обеспечивает высокую тягу за счет хорошей проходимости. Стальные стенки обладают низкой шероховатостью, поэтому сажа не задерживается в трубопроводе.

Недостаток стали – это низкая устойчивость. Конструкция требует дополнительного усиления основания и укрепления самой системы. К тому же, нержавейку нельзя использовать в деревянных домах. Обладая высокой теплопроводностью, сталь способна быстро перегреться.

Из керамики

Керамические дымоходы просты в установке и отличаются высоким сроком эксплуатации. Такие системы огнеупорны, поэтому минимизируют риск возгорания. Эти конструкции выпускают в ограниченных размерах. Каждому виду соответствует своя технология сборки. Фрагменты системы многослойны, поэтому не требуют дополнительной защиты изоляционными материалами. В таких конструкциях происходит постоянный отвод тепла, так как в оболочке располагаются специальные каналы.

Стыки элементов заполняются огнеупорной мастикой. Готовая конструкция устанавливается в стене, не требуя дополнительного усиления. Процесс установки системы несложен

Важно знать, что между дымоходом и деревянной стеной нужно оставить промежуток 5 сантиметров. Если это сделать не получается, то в камин необходимо вставить стальную трубу

Она снизит тепловую нагрузку на доски.

Как построить дымоход для камина

Труба для камина сбоку дома

Первое правило, о котором необходимо помнить, это то, что нельзя делать дымоход камина на фасаде дома. Многие дизайнеры, насмотревшись картинок в зарубежных журналах, переносят их традиции в наши климатические условия, а точнее строительство дымохода снаружи дома. Труба для камина должена быть внутри помещения и находиться все время в тепле.

Наши предки были мудрыми людьми. Именно поэтому вы не увидите в России, чтобы труба для камина располагалась в наружной стене дома

Точнее, найти можно, но у этих дымоходов будет обязательно соблюдено одно важное условие – толщина кирпичной кладки от такого дымохода до улицы, будет составлять не менее 64 сантиметра, что составляет два с половиной кирпича. В России считалось, что при такой толщине стены дымоход не промёрзнет и не даст обратную тягу

Требования к дымоходам для печи и камина

Для начала обращаем ваше внимание на основные требования, которые необходимо неукоснительно выполнять во время такой процедуры, как монтаж дымоходов камина или котла своими руками:

  1. Нельзя располагать дымоход у наружных стенок дома. Так как это может привести к тому, что дымоход будет промерзать,  а это и плохая тяга и серьезные проблемы с растопкой камина в холодное время года.
  2. Невзирая на то, какого типа дымоход вы собрались строить в доме, он должен монтироваться строго снизу вверх.
  3. Дымоход должен иметь кожух, который предохраняет внутренний слой от влияния посторонних предметов и соприкосновения с элементами дома. Монтаж коаксиального дымохода для газового котла несколько отличается от сборки обычного дымоход для дровяной печи или камина.
  4. Наиболее эффективной формой сечения дымохода является круглая.
  5. Обязательно при проектировании дымохода необходимо точно знать его параметры. Они во многом определяются маркой и типом отопительного оборудования, которое будет установлено в доме. Если отечественные производители уделяют этому мало внимания, то практически в любой инструкции по эксплуатации заграничного газового котла имеются технические данные системы дымоудаления (сечение, высота и т. д.).

Правила включают габаритные параметры:

  • минимальный показатель высоты дымоходной конструкции должен быть не меньше 5 м от источника горения либо решетки колосниковой;
  • для кровли плоской дымоход должен быть не меньше 1 м;
  • при размещении на скате крыши в промежутке до 1,5 м от конька дымоход должен возвышаться на 0,5 м;
  • при установке на 1,5-3 м до конька дымоход должен быть ниже уровня горизонтального ребра кровли;
  • при монтаже на расстоянии более 3 м от конька дымоход крепится под углом не больше 10°;
  • длина участков с горизонтальными либо наклонными поверхностями не должна быть более 1 м;
  • для изделий из керамических блоков недопустимы горизонтальные части, строительство конструкции выполняется вертикально.

По требованиям к обеспечению пожаробезопасных характеристик поверхности дымоходов размещают до печей, каминов из керамики, металлических листов на расстоянии от 0,25 м. Печные конструкции из сэндвич-панелей размещают от 130 мм.

Каркасы из горючего сырья по требованиям пожарной безопасности защищают специальной штукатуркой из гипса либо цемента, покрытие выкладывается слоем от 25 мм.

При укрытии кровли материалами с горючими характеристиками (листовой ондулин, рулонный рубероид, битумные плиты) необходимо на оголовок трубы дымохода закрепить искрогаситель.

Для чего нужен дымоход

Любой вид печного отопления, предусматривает наличие дымового канала. Если он смонтирован не продумано, то возникает эффект обратной тяги, при которой все продукты горения идут в помещение, возникает задымление, а может произойти пожар. Поэтому к монтажу стоит относиться ответственно. А как вы понимаете, камин чаще всего располагается в зале. Поэтому к дымоходу нужно подойти максимально внимательно.

Правильно смонтированный дымоход жизненно необходим. Он обеспечивает отведение продуктов горения, образующие во время сгорания топлива. Дымоход позволяет предотвратить скопление дыма в помещении. Он создает тягу внутри топочной камеры, отводя дым и обеспечивая приток кислорода, необходимого для горения.

Безопасность и эффективность конструкции зависит от правильности монтажа дымохода отопительной системы. И, как показывает статистика, большинство пожаров происходит из-за неправильной работы дымоходов: не правильно проведенных расчетов, применение не качественных материалов, не соблюдение правил пожарной безопасности. Дымоход необходимо чистить, проводить своевременное техобслуживание.

Материалы

Материал для изготовления современных дымоходов и дымоотводящих каналов для каминов выбирается с учетом требуемых свойств и эксплуатационных характеристик.

Керамика отличается сплошными достоинствами – теплоемкостью, устойчивостью к воздействию высоких температур, долговечностью, а имеет только один недостаток – самую высокую стоимость среди других материалов для дымоходов.

Устройство керамического дымохода

Нержавеющая сталь легкая, обладает устойчивостью к кислотам, легко монтируется.

«Сендвич»-трубы из стали-нержавейки с утеплителем хороши тем, что их можно использовать снаружи дома, они легко и просто монтируются, наличие утеплителя сводит образование конденсата к минимуму.

Схема дымохода сендвича

Кирпич

Его основными достоинствами являются теплоемкость и долговечность, а недостатком – большой вес, при монтаже нужно уделять особое внимание герметичности дымоотводящего канала для камина

Вариант устройства кладки дымохода для камина из кирпича

Асбестоцементные трубы считают спорным материалом. Дело в том, что правилами проведения трубо-печных работ допускается применение для дымоходов асбестоцементных труб только в тех случаях, когда температура удаляемых дымовых газов составляет не более 300 градусов Цельсия, но специалисты не рекомендуют использовать такие трубы для дымоходов.

Не используются для изготовления каминных дымоходов такие материалы как дерево, оцинкованная жесть, силикатный и пустотелый кирпич, глина.

Разновидности

Разновидностей каминных сооружений огромное множество. Большинство упрощенных конструкций легко сделать своими руками. Кроме того, продаются уже готовые камины (электрические, био), которые требуют простого монтажа без дополнительных усилий. Популярные электрокамины, камины печка, классические на дровах станут гармоничным дополнением интерьера деревянного дома.

Металлический. Камин из металла – отличное решение для современного интерьера деревянного дома в стиле хай-тек. Он прекрасно будет смотреться посередине комнаты, а его необычный дизайн станет роскошным акцентом гостиной. Металлический камин и открытая топка создает уют и поддерживает стилистику современного интерьера. Открытые камины менее мощные, чем закрытые.

Вторые служат в качестве обогревательного прибора. Преимущества металлических конструкций в том, что они легкие и не несут нагрузки на основание и перекрытие, не требуют планировки. Кроме того, металл быстро нагревается и распространяет тепло.

Кирпичный. Отопительные приборы из кирпича – классический вариант камина в деревянном доме. Облицовка кирпичом требует мастерства. Некачественная конструкция будет нефункциональной и небезопасной.

Кассетный. Современный камин для загородного дома, который пользуется большой популярностью. Конструкция представляет собой чугунную или стальную топку, закрытую стеклом. Она вставляется в печь или отделывается огнеупорными материалами (кирпич, камень). Закрытая кассетная топка подходит для размещения в комнатах, где редко бывают люди, так как она не требует постоянного контроля. Стекло в камине не пропускает тепло, поэтому комната хорошо прогревается.

Закрытый кассетный камин – энергосберегающий и функциональный. Главные преимущества такой конструкции – простота и безопасность. Однако при монтаже следует соблюдать требования пожарной безопасности. Кассетная конструкция – оптимальный вариант для деревянного дома. С помощью кассеты воздух нагревается максимально и поступает по воздуховодам.

Кассетный камин отличается дизайном и ценой. Самый бюджетный вариант – устройство из стали с дверцей, которая открывается горизонтально. Принцип работы камина заключается в постоянной циркуляции воздуха вокруг кассеты. Холодный воздух проникает в камин, циркулирует у стенок, нагревается и возвращается в комнату. Кассетное устройство может быть открытым и закрытым.

Открытый легко эксплуатировать, но он быстро нагревается, закрытый производят из чугуна или стали, огнеупорной керамики. Такие материалы обеспечивают высокий уровень КПД.

Чугунный. Современные камины из чугуна – привлекательные конструкции для деревянного дома. Особенность в том, что они работают максимально безопасно, а их дизайн примечателен. Красиво оформленный портал, наряду с другими декоративными элементами в помещении позволит гармонично вписать конструкцию в любое пространство.

Несмотря на стойкость материала, камин из чугуна получается легким и компактным.

Каменный. Камины из камня смотрятся красиво, эстетично и надежно. Они долговечные и экологичные.

Преимущество в том, что камин имеет респектабельный внешний вид, прекрасно гармонирует с обстановкой спальни или гостиной.

Монтаж каменного камина легко проделать самостоятельно. Минус конструкции: она занимает много места.

Перед установкой каменного камина укрепите пол. Деревянное основание вряд ли выдержит натуральный материал. Помните, что камень прекрасно гармонирует с плиткой, деревянными окнами, но трудно сочетается с интерьером в стиле хай-тек.

Печь-камин – уютный домашний очаг, который работает на дровах. Внешне конструкция напоминает гибрид камина и печи.

Облегченный камин – специальный проект для деревянного дома. Он имеет открытую топку и малый вес.

Декоративный камин гармонично вписывается в любой интерьер дома из дерева.

Конструкция может быть с изразцами, иметь резные украшения, широкую полку. На даче уместно смотрятся как настоящие камины, так и декоративные из гипсокартона, если имеется центральное отопление.

Особые случаи

Встроить на втором этаже дымоход — значит смонтировать его, используя герметик либо через отверстие в несущей стене, либо через балкон, если таковой имеется. Здесь наилучшим образом подойдёт для использования коаксиальная труба в качестве дымохода. Она двухконтурная, то есть внутренний контур служит для вывода отработанных веществ, а наружный – для забора воздуха, как на схеме:

В случае проектирования дымохода для камина с одновременным его соединением с кухонной плитой, придерживаются оптимальной высоты и конструкции дымохода, с увеличением сечения и с установкой нескольких заслонок, чтобы можно было закрыть доступ для дыма. Однако по мнению специалистов, каминный дымоход всё-таки не стоит соединять с ещё одним нагревательным прибором, в том числе с кухонной плитой.

Цены

Часто цены на дымоходы разных типов сравнивают ошибочно, сопоставляя стоимость за модульный элемент, другими словами – за 1 м дымохода.

Правильно сравнивать цену всей конструкции дымохода для камина, начиная с фундамента и до оголовка, поскольку многие конструкции не являются самонесущими, поэтому нуждаются в дополнительных устройствах для крепления, наличии смежного канала вентиляции, нескольких противопожарных разделок и элемента прохода через кровлю, а также имеется в виду последующая декоративная облицовка.

И потом, чем сложнее конструкция, тем дороже стоит ее монтаж. При сравнении конструкции различных дымоходов фактор цена-качество не выглядит идеальным, а по соотношению цена-надежность-долговечность явно выигрывает керамический дымоход.

Какой дымоход лучше

При обустройстве дымохода, не последнюю роль играет правильно подобранный материал. Лучше всего использовать трубы, выполненные из нержавеющей стали. Снаружи их обделывают кирпичом, блоками, выкладывая трубу, внешне напоминающую классическую каминную. При этом кирпич может использоваться не только термостойкий. Трубы имеют высокий уровень защиты от нагревания, поэтому кирпичная кладка не будет сильно нагреваться.

При монтаже стальной трубы в виде вкладыша в дымовыводящем канале, обязательно монтируется дверца для проведения осмотра системы, ее чистки. Такие дверцы размещают в местах наклона, где продукты распада могут выдавать осадок. Через окошки проводят чистку системы выведения дыма.

Хорошо зарекомендовали себя керамические трубы, предназначенные для монтажа дымохода. Они стоят очень дорого, из-за чего редко применяются. Снаружи их облагораживаются пустотелыми керамзитобетонными блоками, кирпичом. В результате трубы дымоотводящей системы получаются спрятанными внутри привлекательного короба.

Сверху на любой тип конструкции одевается оголовник. В местах прохождения труб через сгораемые конструкции, монтируется надежная, огнеупорная изоляция.

Чем больше камин, тем больше дымоход для камина

Правило пятое. Чем больше камин, тем больше дымоход для камина. Чем больше дымоход для камина, тем больше шансов, что с ним могут возникнуть сложности. Большой дымоход для камина во время работы удаляет довольно внушительный объём воздуха. Это означает, что ровно такое же количество воздуха надо возместить, т.е. подать в помещение.

В тёплый период года это не проблема, можно просто приоткрыть окно. Но зимой такой фокус не пройдёт, можно получить сильнейший сквозняк. Поэтому приток для камина, важнейшая составляющая его нормального функционирования. Приток можно сделать общим или местным, т. е.  подать в комнаты, или напрямую в камин.

Изготовление и установка дымохода своими руками

Решившись на изготовление дымохода своими руками, прежде всего, следует:

  • определиться с материалом, из которого будет выполнена конструкция;
  • выполнить чертёж и схему будущего строения;
  • произвести расчёт размеров.

Универсальной строительной схемы дымоотводящей конструкции не существует, для каждого дымохода она будет индивидуальна, т.к. зависит от ряда факторов:

  • особенностей помещения, где планируется установка камина, и строения в целом;
  • типа отопительного прибора;
  • вида используемого топлива;
  • выбранного строительного материала (коэффициента его теплового расширения).

Из каких материалов лучше сделать

Изначально выбор материала основывается на типе используемого камина и только затем на эстетичности и личных предпочтениях владельца.

  • Кирпичный дымоход рекомендован к использованию только с твердотопливным оборудованием.
  • Симбиоз кирпича и газового камина – не самое лучшее решение, т.к. температура переработанных продуктов сгорания у газовых приборов достаточно низкая. Это приводит к образованию большого количества конденсата, который, вступая в химическую связь с продуктами горения, разрушает кирпичную конструкцию. Это же касается и жидкотопливных, пиролизных (газогенераторных) или пеллетных (автоматизированных твердотопливных) каминов.

Если же кирпичная кладка является для вас обязательным условием, следует произвести гильзование (футеровку) дымоходного канала, т.е. установить вовнутрь однослойную трубу из нержавейки, отличающейся стойкостью к кислотной среде. Достоинство металлического вкладыша ещё и в том, что его можно вставить в дымоотвод даже по завершению строительных работ или в ходе реконструкции старой шахты. При этом между стенкой и стальным вкладышем обязательно должно оставаться расстояние.

Чертеж и схемы

Схема устройства металлического сэндвич-дымохода:

Чертёж традиционной кирпичной дымоходной шахты:

Схема дымоходного канала из кирпича со стальным/керамическим вкладышем:

Расчет размеров

При проведении проектных расчётов определяется необходимое сечение и высота труб. При этом учитываются:

  • мощность камина;
  • тип топлива;
  • место его размещения;
  • климатические особенности региона.

Когда полученный результат ниже высоты дома, он корректируется в большую сторону, учитывая нормативные стандарты к высоте (не менее 5 метров) и требуемый уровень возвышения над крышей.

Кроме того следует придерживаться следующих рекомендаций:

  • диаметр дымоотводящего канала должен равняться диаметру выходного патрубка камина;
  • диаметр дымоходной шахты при одновременном подсоединении к нему двух агрегатов высчитывается по каждому отдельно и суммируется;
  • при закруглении в поворот, радиус этого закругления не должен превышать сечение основного контура.

Для определения необходимых параметров, зная мощность отопительного агрегата, можно воспользоваться таблицей:

Для поддержания оптимальной теплоотдачи и безопасности контура немаловажное значение имеет толщина стенок трубопровода. В зависимости от типа материала установлены следующие минимальные значения:

  • для кирпичной конструкции – 12 см;
  • для бетонной – 6 см;
  • для стальных труб – от 1 мм.

Блочные керамические дымовые трубы

Так, установка каминов и дымоходов иногда осуществляется при помощи специальных блочных керамических труб. Технические характеристики блочных керамических дымоходов. Каналы вентиляции этих дымоходов представлены блоками, выполненными из бетона малого веса. На сегодняшний день существует широкий выбор образцов, и каждый сможет подобрать для себя нужный по высоте и размеру.

Соединяют эти блоки при помощи вертикального армирования, а внутрь помещают трубу из керамики и теплоизоляцию, представленную негорючими материалами. Вариантов по изготовлению керамической трубы может быть несколько, все зависит от производителя, который рекомендует применять ту или иную технологию к конкретному образцу. Поэтому единой системы устройства нет.
