Как сделать циклон для пылесоса своими руками: устройство + подробный инструктаж по сборке

Как устроен циклонный сепаратор?

Внешне циклонный сепаратор можно охарактеризовать как сосуд цилиндрический формы, нижняя часть которого имеет конусообразное исполнение. Верхняя часть сосуда содержит два отверстия – входное и выходное, через которые, соответственно, входит и выходит поток воздуха.

Внизу сосуда – по обрезу конусной части — также есть отверстие, сквозь которое выходит отсеянный (отфильтрованный) мусор.

Одно из верхних отверстий (входное) оборудуется каналом, за счёт которого входящий поток воздуха поступает в циклон по касательной линии.

Учитывая цилиндрическую форму конструкции, входящий поток движется по кругу, создавая эффект завихрения. Образующаяся при этом центробежная сила выбрасывает на периферию содержащиеся в потоке взвешенные частицы.

Классическое исполнение циклонного сепаратора: входной и выходной каналы, корпус (цилиндрический конусный) верхнего и нижнего циклона; фильтр и мусоросборник

Другое отверстие – выходное, также имеет канал, но расположенный строго перпендикулярно относительно входящего канала.

Благодаря такому расположению второго канала, движение воздуха меняется с вихревого состояния на строго вертикальное, что исключает захват уже отсеянных взвешенных частиц.

В свою очередь, отсеянные частицы мусора, оказавшись на периферии, смещаются по стенкам сосуда вниз, достигают конусной части и через выходное отверстие попадают в сборник мусора. Вот, собственно, весь простейший принцип работы циклонного сепаратора.

Это интересно: Горизонтально-фрезерный станок — назначение и разновидности

Типы пылесосов в зависимости от целевого назначения

Подавляющее большинство выпускаемых пылесосов предназначено для уборки жилых помещений. Но есть клининговая техника, имеющая другое узкоспециализированное назначение. В первую очередь речь идет о строительных и автомобильных пылесосах.

Строительные пылесосы

Строительный пылесос на первый взгляд ничем кроме габаритов не отличается от обычного бытового. Однако, обладая таким же принципом действия и схожим устройством, он все же предназначен для решения совсем других задач.

Бытовому пылесосу, неплохо справляющемуся с обычной домашней пылью, мелкие камушки окажутся, скорее всего, не под силу. Хуже дело будет обстоять, если на его пути окажется мелкофракционная строительная пыль: ее он, конечно, легко «поглотит», но также легко «выплюнет» из себя вместе с потоком воздуха. Самое печально, что часть «непереваренной» пыли попадет в двигатель, что с большой вероятностью станет причиной выхода техники из строя.

Строительный же пылесос изначально рассчитан на сбор больших объемов производственно-строительных отходов – стружки, мелких камней, древесной или цементной пыли и т.д. Это возможно благодаря тому, что такой пылесос обладает особо мощным двигателем, высокоэффективной многоступенчатой системой фильтрации, увеличенным объемом пылесборника, большим, чем обычно, диаметром шланга.

Автомобильные пылесосы

Автомобильный пылесос, как следует из его названия, предназначен для чистки салона машины. Благодаря своим компактным размерам, он позволяет добраться до самых труднодоступных мест. Некоторые автопылесосы способны всасывать жидкость, что особенно полезно зимой, когда на ковриках машины скапливаются целые лужи от растаявшего снега.

Работать автомобильный пылесос может либо от бортовой сети автомобиля, либо от аккумулятора. Для работы первой разновидности требуется лишь подключение к прикуривателю. Аккумуляторные автопылесосы требует постоянной подзарядки, но зато при необходимости могут быть использованы и за пределами автомобиля.

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

  1. У 5 литрового ведра срезают ножом верхний бортик.
  2. Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
  3. Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
  4. Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
  5. Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
  6. Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
  7. Середину крышки вырезают ножом.
  8. Дрелью просверливают отверстия вверху малой ёмкости.
  9. Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
  10. На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
  11. Круг от крышки крепят саморезами к фиксирующему кольцу.
  12. В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
  13. Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
  14. Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
  15. В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
  16. Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
  17. В проём вклеивают термоклеем угловой ПВХ патрубок.
  18. Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
  19. В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
  20. Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

Изготовление насадки циклон для бытового домашнего пылесоса из ведра

Сделать циклон-фильтр для пылесоса своими руками несложно

При работе важно понимать принцип действия воздухочистки и делать емкость герметичной, иначе пыль будет вылетать обратно в комнату

Использовать можно не только ведро. Подходит любая достаточно прочная и плотно закрывающаяся емкость: конус, бочки, пластиковые канализационные трубы, банки с прочными стеклами, некоторые мастера даже делают контейнер сами из фанеры и оргстекла или используют старые советские пылесосы. Главное, чтобы форма была круглая, без углов, а внутри на стенках не было препятствий, иначе вихрь не сможет закружиться.

Поскольку самодельный циклон не фильтрует воздух также хорошо, как фирменный, мелкая пыль может проникнуть в технику и испортить мотор. Не стоит использовать насадку на пылесосе, который жалко потерять.

При работе важно обратить особое внимание на места соединения. Они должны быть прочно заклеены герметиком или проложены резиновой прокладкой. Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу

Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу

Кроме того, велика вероятность, что насадка попросту развалится

Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу. Кроме того, велика вероятность, что насадка попросту развалится.

Необходимые материалы

Для изготовления самодельного фильтра потребуются:

  1. Большое ведро или другая пластиковая емкость примерно на 10-25 литров с плотно прилегающей крышкой. При выборе объема ведра стоит исходить из мощности пылесоса – на каждые 80-100 Вт приходится 1 литр.
  2. 2 полипропиленовых колена для водоснабжения – с углом наклона 30 или 45 градусов (для создания потока воздуха) и 90 градусов.
  3. Труба длиной около 1,5 метров.
  4. 2 гофрированных шланга по 1 метру.
  5. Фильтр – специальный масляный или альтернативный, например, кусок воздухопроницаемой ткани.

Схема и изготовление

Несложно понять, как можно сделать пылесос циклонного типа своими руками. По упрощенной схеме из указанных выше частей собрать насадку можно в несколько шагов:

  1. В центре крышки нужно сделать отверстие под колено в 90 градусов и вставить его. В боковой части емкости делается отверстие для колена в 30 градусов. Все отверстия закрепить при помощи герметика, чтобы не оставалось щелей.
  2. Внутри ведра поместить масляный фильтр, соединив его с трубой в крышке.
  3. Шланги прикрепить снаружи к коленам – один (соединенный с коленом в 90 градусов) соединить с пылесосом, через второй будет втягиваться пыль.
  4. Проверить работоспособность лучше на крупном мусоре, например, опилках.

Иными словами, домашний вариант циклона – это насадка между пылесосом и шлангом для сбора грязи. Если устройство не предполагается использовать постоянно, можно упростить схему: взять колена на 90 градусов и закрепить на крышке, а также не использовать фильтр. Колена потребуется вдавить внутрь посильнее, чтобы пыль не проникла обратно.

Если герметика нет, можно закрепить колена при помощи строительного фена. Для этого необходимо вырезать отверстия под колена немного меньше, чем нужно, нагреть края и вдавить внутрь. Пластик расплавится, прогнется и крепко захватит трубы.

Также можно использовать два ведра, соединив их между собой верхними частями. Должна получиться выпуклая бочка.

Изготовление элементов циклона

На специальных форумах можно отыскать чертежи всех элементов агрегата, которые доступны, чтобы сделать их самостоятельно. Из подручных средств производится переделка бытовых пылесосов. Дополнительно потребуются:

  • комплект шлангов из полупрозрачной гофры (можно будет визуально контролировать осевшие частицы пыли). Для стружкоотсоса практичнее будет использовать резиновые шланги;
  • звукоизолирующая коробка, выполняющая две функции — обеспечивает снижение уровня шума в мастерской, и защиту всех находящихся внутри станков и инструментов от накапливаемого пылью статического электричества. Коробку можно сделать самому из фанеры, а изнутри отделать звукоизоляционным материалом любого типа;
  • воздуховоды для очищенного воздуха: собираются своими руками из тонкого алюминия, и соединяются фальцами;
  • ёмкость для сбора отходов можно сделать из простого строительного ведра, емкостью от 20 л, которое при помощи гофрорукава герметизируется с корпусом циклона;
  • фильтр (подойдет фильтр от грузовой машины), который устанавливается на выходном патрубке.

Переделанный для нужд пылеудаления пылесос проверяют. Сперва на холостом ходу, прогоняя в системе обычный воздух, а потом с подключением пылесоса к работающему станку.

Виды циклонных фильтров

Пылесосы делятся на три типа: вертикальные, горизонтальные и автоматические роботизированные. Каждый из них различается максимальной мощностью и устройством конструкции. Например, в ручных пылесосах фильтры расположены на самой ручке и выделяются небольшими размерами, что делает их компактными и быстро засоряющимися.

На стандартных пылесосах циклоны находятся в горизонтальном положении и имеют большие объемы, что повышает мощность и качество уборки. Роботы-пылесосы имеют слишком маленькие фильтры, поэтому качество их уборки на последнем месте, если не считать технику премиум-класса с инновационными технологиями.

Согласно типу пылесоса меняется внешний вид и конструкция фильтра, но процедура создания инерционного потока аналогична.

Поэтапная изготовления циклонного пылесоса своими руками

В зависимости от выбранного пути, последовательность работы может несколько отличаться. Для начала рассмотрим самый простой вариант.

Из домашнего пылесоса

Помимо старенького пылесоса в качестве второго основного компонента будет использоваться приобретённый в сборе циклон.

Для начала изготовьте два шланга: один – рабочий с насадкой для уборки, второй – промежуточный, для соединения циклона с аппаратом. Отрежьте гофрированные трубки подходящего диаметра, на концы с двух сторон закрепите через переходные муфты, обработанные герметиком, сантехнические отводы.

Циклон в процессе работы будет сбрасывать мусор в контейнер, находящийся под ним. В качестве последнего можно использовать ведро с крышкой. В крышке проделывается отверстие под диаметр выхода циклона, после чего две детали совмещаются и крепятся друг к другу через отверстия, предусмотренные конструкцией циклона.

При необходимости нужно любым доступным способом усилить конструкцию ведра по периметру во избежание его деформации под воздействием вакуума. Теперь осталось соединить все отверстия посредством изготовленных ранее рукавов. На рабочий шланг устанавливается насадка – прибор готов к работе.

Из ведра

Если у вас в наличии нет работоспособного пылесоса, то можно его сделать своими руками. В этом случае необходимо из подручных материалов, например, из ЛДСП, собрать герметичный корпус, и вмонтировать в него мотор. Необходимо выполнить электрическое присоединение клемм мотора к кнопке включения через регулятор мощности.

К оставшимся клеммам кнопки припаиваются жилы шнура питания. Стоит отметить, что мотор, блок управления мощностью и прочие электрические компоненты можно использовать от старого пылесоса, утратившего свою работоспособность. Все электрические соединения должны быть качественно заизолированы и защищены от попадания пыли.

Вторым каскадом системы будет являться циклонник – его можно изготовить из ведра конической формы. Основная задача – организовать входное отверстие таким образом, чтобы оно было направлено вниз по касательной к внутренней стенке.

Это необходимо для того, чтобы в ёмкости образовался циклон, который заставит мусор сваливаться под собственной тяжестью в контейнер, а захваченный воздух будет удаляться через выходное отверстие в крышке ведра. В него требуется опустить сантехнический патрубок, соединённый с воздухозаборным отсеком, на высоту ниже входного отверстия.

Самый нижний каскад – мусорный контейнер. На него будет устанавливаться импровизированный циклонник с мотором наверху. Его также можно сделать из ведра с герметично закрываемой крышкой. Этот отсек должен быть самый прочный, т. к. помимо массы всей конструкции ему ещё надо противостоять образующемуся вакууму.

После соединения всех трёх каскадов шлангами, и отвода «выхлопа», можно приступать к тестированию. Собранный своими руками пылесос имеет большой минус – он не сможет удержать мелкую пыль, будучи эффективным только для крупного строительного мусора.

Из дорожного конуса

В качестве фильтра, вместо готового циклона или ведра можно использовать строительный конус. Его форма также вполне подходит для формирования необходимых потоков воздуха для эффективного удержания пыли. Последовательность действий при этом та же:

  • переверните конус основанием вверх;
  • в боковой части конуса, ближе к основанию, делается отверстие по касательной к его внутренней поверхности;
  • сверху опускается выходной патрубок, который должен заканчиваться ниже входного отверстия – он закрепляется посредством фанерного диска, выпиленного в размер основания конуса;
  • вершина перевёрнутого конуса отрезается, и он закрепляется на крышке контейнера для мусора – большого ведра или бочки, также с помощью круглого фрагмента фанеры.

Верхний патрубок соединяется с пылесосом, во второй вдевается шланг с рабочей насадкой. Сборка завершена.

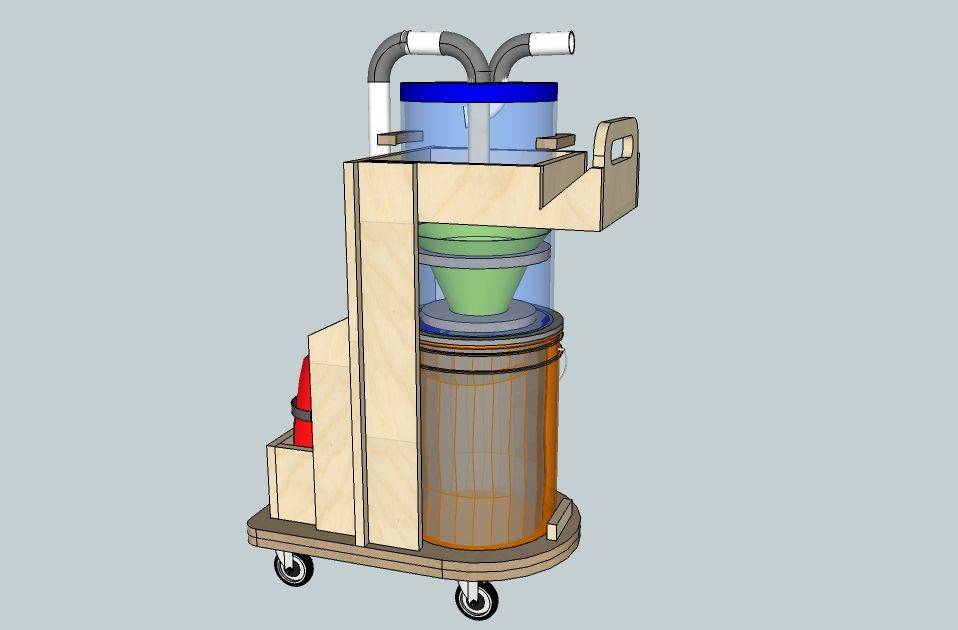

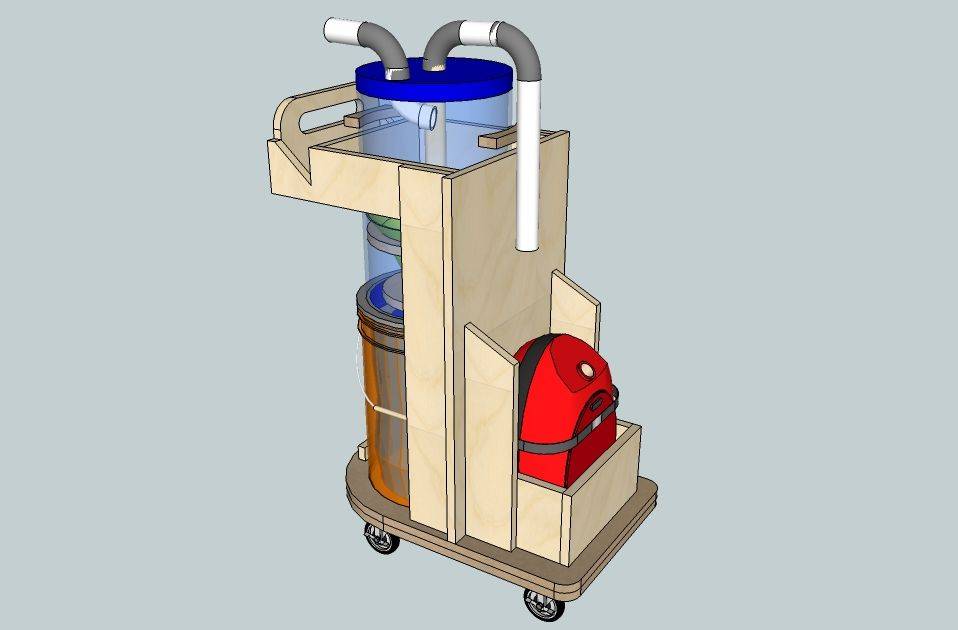

Шаг 7: Дополнение

Перемещение циклона и пылесоса по мастерской — не очень легкое дело, поэтому я думаю, что тележка на роликах может оказаться практичной и полезной.

Конструкция тележки очень проста, и ее можно построить только из фанеры. Здесь нет размеров, потому что вам придется подстраивать габариты под ваш пылесборник.

Скажу только, что основание изготовлено из двух листов фанеры, верхний из которых имеет отверстие, в котором сидит ведро.

Можно также добавить липучки, чтобы закрепить пылесос и сделать две деревянные ручки на пластмассовом ведре, чтобы оно не падало при опорожнении нижнего ведра.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Самодельный циклон для пылесоса, пример изготовления

Задача ставилась сделать строительный пылесос, используемый при обработке дерева. Соединенный с электрорубанком или фрезером пылесос мембранного типа моментально забивался, и приходилось много раз очищать его, отвлекаясь от работы.

Если вы плотничаете в квартире, проблема мелкой древесной пыли может стать серьезным препятствием. Поэтому был разработан и собран циклон из подручных материалов, по аналогии с промышленными аналогами.

Что потребуется для изготовления подобного приспособления:

  • Полиэтиленовая бочка для жидкости, объемом 3-5 л;
  • Воздушный фильтр вытянутой цилиндрической формы, от автомобиля;
  • Канализационная труба, соответствующая диаметру ваших шлангов от обычного пылесоса;
  • Гофрированный шланг аналогичного диаметра;
  • Стальные полосы, обрезки, уголки для создания кронштейнов, арматуры;
  • Фанера 6-8 мм для основания;
  • Винты, гайки, герметик;
  • Женский чулок.

Крепим на крышке емкости кронштейн для воздушного фильтра. Его можно вырезать из стальных полос.

Фильтр должен плотно прилегать к крышке, иначе грязный воздух будет попадать в выходной патрубок.

Сверху герметично крепим выходной патрубок, через который очищенный воздух будет попадать в основной пылесос. Мембранный фильтр заводского пылесоса следует оставить. Это не сильно уменьшит мощность потока, но убережет вентилятор от загрязнения.

Вокруг воздушного фильтра имеет смысл установить отбойник для мусора. Он изготавливается из оцинкованной жести, и отбивает легкие частицы, которые не сразу опадают под воздействием центробежной силы. Это позволит не так часто вытряхивать фильтр.

Для этих же целей на поверхность можно натянуть женский чулок. Он защитит поры фильтра от попадания крупных и легких частиц мусора (бумага, тонкая стружка).

Входной патрубок располагается по касательной к стенке, и немного наклонен в сторону днища. Воздух с мусором сразу будет направлен по требуемой траектории.

Чтобы стенки емкости не схлопывались от создаваемого вакуума, их можно усилить стальной полосой. Все-таки пластиковая бочка не рассчитана на такие нагрузки, слишком тонкий материал.

Важно! Все места крепления патрубков, винтовых соединений тщательно герметизируются. Малейшая щель для воздуха резко снизит вакуумный эффект, и поток воздуха не будет качественно закручиваться вдоль стенок емкости.. Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры

Для удобства оснащаем ее поворотными колесиками

Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры. Для удобства оснащаем ее поворотными колесиками.

Надежно крепим пылесос и построенный фильтр к станине. Крепление должно обеспечивать легкий демонтаж, для очищения бочки от накопленного мусора.

Проводим испытания. Весь мусор собран на дне емкости. Оба фильтра практически чистые, несмотря на наличие легких опилок, и строительной пыли. Все это под действием центробежной силы прижималось к стенкам и осыпалось в бочку.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

  1. Создание фиксирующего кольца и фигурной вставки
  2. Установка фиксирующего кольца
  3. Установка бокового патрубка
  4. Установка верхнего ввода
  5. Установка фигурной вставки
  6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра

Обратите внимание, что верхней частью малого ведра теперь стало его дно

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

  1. Верхний патрубок – к бытовому пылесосу
  2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

  • масляный фильтр;
  • пластиковое ведро;
  • канализационные ПВХ колена на 45° и 90°.
  • труба сечением 40 мм и длиной 1 м;
  • гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

  1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
  2. Замазываем щели герметиком.
  3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
  4. В качестве соединительного элемента с коленом используем гофру.
  5. Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

  • дорожный конус;
  • круглые деревянные палочки;
  • большую емкость;
  • пластиковые колена диаметром 50 мм на 45° и 90°;
  • кусок ПВХ трубы 50 мм;
  • гофрированную трубу;
  • толстую фанеру;
  • крепеж.

Изготавливаем фильтр таким образом:

  1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
  2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
  3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
  4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
  5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
  6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
  7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

  • 2 гофрированных шланга к пылесосу;
  • ПВХ трубы диаметром 40 и 100 мм;
  • лист металла толщиной 0,2-0,5 мм;
  • 2 пластиковые бутылки на 2,5 л и одна на 5 л;
  • ножницы по металлу;
  • электродрель со сверлами;
  • заклепочник;
  • термопистолет с клеем.

Изготавливаем фильтр таким образом:

  1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
  2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
  3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
  4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
  5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
  6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
  7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
  8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
  9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Выводы и полезное видео по теме

О том, как своими руками соорудить другую – более простую конструкцию циклона, наглядно показывает и рассказывает видеоролик ниже.

Автор использует эту самодельную систему в бытовой практике и крайне доволен. Циклонный сепаратор, сделанный из обычного ведра, помогает работать в чистых условиях при производстве хозяйственно-строительных работ:

Самостоятельная сборка циклона для пылесоса допустима и вполне возможна. Более того, существуют проекты подобных “самопальных” систем, которые реально делаются если не за 2 минуты, то за пару часов. Такой циклонник действительно стоит того, чтобы потратить на его изготовление какое-то время. Издержки полностью компенсируются.

Есть опыт изготовления циклонного фильтра для пылесоса? Пожалуйста, расскажите читателям о вашем способе сборки сепаратора. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Крупный мусор в мастерской всегда можно смести и вывезти на свалку в мешках. Но что делать с пылью, металлической или древесной стружкой, а также многочисленными другими микроскопическими отходами производства? Покупка строительного пылесоса может хорошенько ударить по кошельку. А обычный пылесос не справится с такой работой. Но если сделать своими руками циклон для пылесоса или даже собственный строительный пылесос, можно избавить себя от ряда проблем!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
