Как обойтись без паяльника
Поломка наушников – частая проблема. Но найти под рукой паяльник не всегда удается. Тогда помочь могут способы, которые заменят его, и вы сможете спаять детали. Вот несколько вариантов самодельных паяльников:
- Токопроводящий клей. Им можно приклеить кабели к контактам. Это, конечно, не лучший способ, так как может уменьшить громкость наушников, но он поможет исправить поломку. Такой клей высыхает за 12-15 минут.
- Разогретый на огне свечи гвоздь или часть медного провода. Источник огня не важен (может быть спичка, или даже костер с углями).
- Газовый паяльник из зажигалки. Чтобы сделать прибор самому, нужно медный одножильный кабель подсоединить к зажигалке так, чтобы часть его касалась пламени. Тогда по этому кабелю будет проходить сильное тепло и кончиком вы можете пользоваться как и паяльником.
Посмотрите видео-инструкцию https://www.youtube.com/watch?v=uPcwfKYVp1s
Последний способ требует внимания. По соединенному кабелю тепло может проходить и вниз, а тогда на пластиковом корпусе, возможно, появится дырка. Поэтому будьте осторожны. Но зато спаять провода у вас получится точно.
Анастасия Кербель
Стандартные штекеры
Перед тем, как начать ремонт штекера, сначала необходимо ознакомиться с их наиболее популярными разновидностями. Благодаря этому вы сможете узнать, как спаять провода наушников, если в кабеле 4 или 3 провода.

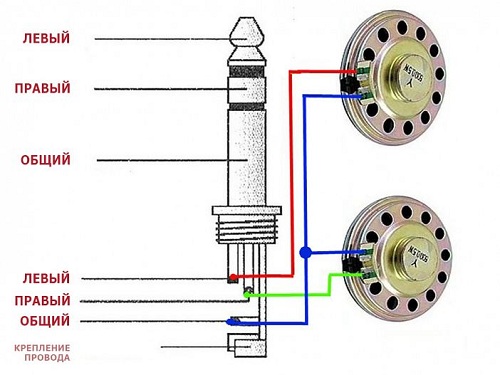

Выше представлена классическая схема подключения наушников, которые соединены между собою общей массой. В устройствах Koss Porta PRO, Philips, Sony и других для каждого канала будет использоваться отдельный экранированный провод. В более бюджетных вариантах для двух каналов может браться общий экран.
Спайка наушников с микрофоном более сложный процесс. Это связано с тем, что их штекер имеет дополнительную контактную площадку. Ниже, вам представлена схема подключения наушников с микрофоном к стандартному штекеру.
Многие производители также могут использовать и нестандартные штекеры. Их мы постарались обсудить в конце статьи. У нас вы также можете прочесть про быстрый ремонт варочной панели.
Определение проблемы
Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера.
Далее нам надо залудить наши провода. Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке. К одному штекеру может подходить разное количество проводков — это зависит от класса наушников: моно — 2 провода, здесь трудно что-то перепутать; стерео и моно — три проводка и разные схемы подключения; стерео гарнитуры — 4 шт.
На фото ниже зажим отмечен красным кругом на нераспаянном разъеме; Зажим для кабеля отмечен красным для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел.
Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу; 7 жил. Дополнительно про цвета проводов в наушниках О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением вот вы, например, знаете за что отвечает зеленый провод?
Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Паять нужно в полном соответствии с цветами проводов в наушниках вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано : Не забудьте предварительно насадить корпус и термоусадку на провод! Вот как это выглядит в реальной жизни: Смотрим, как правильно припаять провод к наушникам 3 провода : 4 провода Если к вашему штекеру подходит 4 провода, то тут могут быть варианты. Убеждаемся, что все работает.
В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Наушники с микрофоном подключается именно через 4 провода. Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.
Экран правого и левого канала скручиваем между собой; как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак; разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото иначе придется все переделывать ; Важный момент: провод должен быть продет в основание разъема приступаем к припаиванию проводов к разъему. В противном случае можно вызвонить провода с помощью мультиметра омметра, электронного тестера или же определить методом подбора самый простой вариант — вставить штекер в плеер и по очереди прикладывать к нему провода, пока будет найдена верная комбинация
Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. В результате этого можно констатировать, что проблема кроется именно в штекере
Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы.
Как видите в двух случаях из трех проблема решаема. Именно для таких ситуаций были разработаны специальные переходники. Чтобы припаять их к штекеру, нам надо зачистить их от изолирующего лака примерно на мм, но не больше, чем потребуется для припаивания к контактам, чтобы при пайке случайно не замкнуть оголенные провода.
Ремонт беспроводных наушников Panasonic RP-WF83
Пришлось ремонтировать беспроводные наушники Panasonic RP-WF83, которые работали нормально, но не заряжались аккумуляторы, расположенные в наушнике от базы.
Приходилось их вынимать и заряжать от отдельного зарядного устройства, что создавало неудобства.
В одном из углублений базы с передатчиком имелось два подпружиненных контакта, через которые и передавался ток заряда одному из наушников. Измерение напряжения на этих контактах мультиметром, включенного в режим измерения постоянного напряжения показало, что схема зарядного устройства в базе исправна.
Следовательно, неисправность находится в самом наушнике. Чтобы добраться до электроники нужно снять амбушюру и отвинтить саморезы, как было описано в статье выше. При осмотре платы сразу стала понятна причина отказа.
Печатные дорожки, к которым были припаяны контакты для соединения с базой, были оторваны от платы. Учитывая, что к ним прикладывалось только давление подвижных контактов базы, отказ произошел из-за конструктивного недостатка. Контакты были запаяны таким образом, что при давлении на них усилие передавалось на отрыв дорожек.
Оторванные печатные площадки были приклеены к плате клеем Супер-Момент. Далее, как показано на фотографии, покрыты слоем припоя.
Из пластины латуни были сделаны два упорных уголка, залужены припоем и припаяны с внутренней стороны контактов. Уголки можно сделать из любого металла, подойдет и железо, главное, чтобы металл лудился припоем.
Теперь вся сила давления будет прилагаться не к месту пайки контактов к печатной плате, а к установленным уголкам.
Треснувшие дорожки были просто залужены и покрыты толстым слоем припоя. Если дорожка пострадала сильно, то можно продублировать ее медным проводком.
Для проверки зарядки аккумуляторов к контактам были подсоединены провода и подключены к вольтметру, который показал напряжение 2,61 В. Это свидетельствовало о том, что аккумуляторы заряжаются, так как их рабочее напряжение не может превышать 2,5 В.
Практика эксплуатации наушников показала стабильный заряд аккумуляторов. Ремонт своими руками беспроводных наушников окончен и теперь они больше никогда не откажут в работе по причине поломанных контактов.
Другие неисправности беспроводных наушников
Беспроводные наушники, благодаря отсутствию шнура ломаются редко. Обычно перестают работать, если разрядились батарейки или аккумуляторы. Еще бывает, окисляются контакты батареек, в таком случае их надо промыть спиртом, можно и водкой.
Если включатель на наушнике стал нестабильно работать, то его нужно промыть, капнув вовнутрь каплю спирта и многократно включить и выключить. Если не поможет, то придется заменить исправным.
Если при регулировке громкости появляются хрипы или звук прерывается, то тоже сначала капнуть в его внутренность каплю спирта и после многократных поворотов колесика капнуть машинного масла.
Выяснение причин, вызвавших поломку наушников
Самая вероятная причина, которая может привести к поломке – это последствия от перетирания провода внутри соединяющего кабеля, вызванные из-за частых перегибов. Зачастую это возникает в одних и тех же местах: возле соединения провода и наушника либо в месте соединения провода и штекера. В некоторых случаях повреждаются жилы внутри кабеля, но это может произойти после по причине разовых механических воздействий, то есть кабель был чем-то пережат, например, дверьми или ящиком.
Узнать неработоспособность конкретного наушника достаточно просто. Если включить музыку, то динамик поврежденного из них будет молчать.
Если жилы проводов были перетерты не полностью, то для определения места обрыва можно использовать мультиметр. Для этого нужно провести измерение величины сопротивления у общего провода и провода, который идет к поврежденному динамику. Чтобы определить место излома нужно замерять показания тестера, изменяя пространственное положение провода. Если контакты не нарушены, то, независимо от того, как крутить провод, показатели сопротивлений, которые отражаются мультиметром будут иметь постоянное значение. Иной эффект можно наблюдать, если кабель перетерт частично: цифры на приборе будут изменяться при малейшем отклонении провода от того положения ,в котором он был первоначально.
В теории можно использовать даже так называемые народные методы
То есть для обнаружения наушника с неисправными контактами нужно обратить внимание на наличие характерного треска в динамике, который раздается в случае раскачивания провода
Искать неисправность в наушнике стоит проводя рукой и изгибая провод сверху-вниз, то есть от места входа провода в наушник до самого штекера. Наиболее характерными местами поломки являются участки соединений проводов и других элементов. Если вы знаете расположение неисправного канала и разбираете место соединения проводов и динамиков, то вероятнее всего сможете точно обнаружить неисправное место.
Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов
Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта .
Такие распиновки штекеров на 2 и на 3 контакта имеют и для колонок и микрофонов.
Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.
Как устроен трехконтактный джек
Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.
Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для , то стоит помнить о перегреве контактов .
Как самостоятельно отремонтировать штекер наушников
Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.
Схемы распайки при количестве жил провода более двух
Пользователи часто интересуются можно ли починить наушники более сложной конструкции, когда внутри проводов больше? К одному штекеру может подходить разное количество проводков — это зависит от класса наушников:
- моно — 2 провода, здесь трудно что-то перепутать;
- стерео и моно — три проводка и разные схемы подключения;
- стерео гарнитуры — 4 шт.;
- гарнитуры или наушники с микрофоном — 5-6 шт.
Теперь о каждом классе, кроме первого, расскажем подробнее.
Три жилы
От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Иногда в конце, при подсоединении к штекеру, конструкторы объединяют минусовые в один жгут и получается на выходе 3 штуки. Чтобы всем пользователям было ясно, приводим подробную схему распайки штекера, где видно, куда именно надо припаивать проводки согласно их цветовому оформлению.
Четыре жилы
Здесь существуют два различных варианта.
- Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
- Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:
5 жил и более
У различного вида гарнитур последнего класса может обнаружиться от 5 до 10 отдельных жилок, поэтому ориентироваться будет гораздо сложнее. Сигнальная жилка от микрофона всегда в оплетке одного цвета, а остальные бывают всевозможных оттенков. Ни один специалист точно вам не скажет точно, какой провод куда надо припаять. Как заменить провод от штекера на наушниках в этом случае? Здесь действует только такая методика: проверяем мультиметром каждую жилку, чтобы определить к левому или правому динамику она идет, затем находим общие, объединяем в один жгутик.
Припаивать к штекеру надо согласно схемам, которые мы показывали, или найдите в интернете отдельную схему, которая подходит для вашего случая.
Отремонтируйте таким методом вашу гарнитуру или наушники к мобильнику и сэкономьте деньги из домашнего бюджета.
Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов
Распиновка джек 3.5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.
Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.
Конфигурация контактов
Пин № | Имя пин-кода | Описание |
1. | Tip | Левый |
2. | Ring | Правый |
3. | Ring | Земля |
4. | Sleeve | Микрофон |
Краткое описание

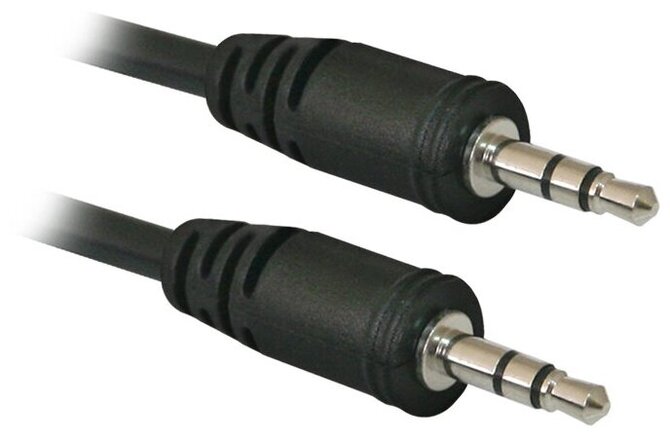

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.
Типы: Джек 3,5 мм
1. TS Тип пальчиковый аудио разъем
Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого каналов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка джек 3.5 типа TS.
Применение: до сих пор используется на музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.
2. Тип TRS пальчиковый аудио разъем
Здесь показан коннектор типа TRS, «T» обозначает «Tip — кончик», «R» обозначает «Ring — кольцо», а «S» обозначает «Sleeve — гильза». Эти типы аудиоразъемов поддерживают стереозвук и не поддерживают микрофон. Таким образом, используя этот тип, вы можете только слушать музыку, но не можете разговаривать с абонентом. Ниже приведена распиновка аудио джека типа TRS.
Применение: колонки, микрофон, клавиатуры и т.д.
3. Тип TRRS пальчиковый аудио разъем
Аудио штекер типа TRRS имеет четыре проводника и он наиболее популярен среди пользователей смартфонов и планшетов. Последовательность контактов аудиоразъемов типа TRRS — это наконечник-кольцо-кольцо-гильза и микрофон, он также является стерео штекером. Есть ряд стандартов, которые использоваться при создании этих аудиоразъемов, таких как OMTB и CTIA. Это причина того, что ваш смартфон не поддерживает наушники других марок. Ниже приведена распиновка джек 3.5 мм типа TRS.
Применение: Используется во многих фирменных наушниках, таких как Apple, Nokia, Samsung, Panasonic и др.
Самостоятельная распиновка джек 3.5 мм
Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.
2D-Модель
Ремонт кабеля наушников — Распиновка джек 3.5 мм
Предыдущая запись Восстанавливающая флешка Windows после сбоя системы
Следующая запись Лучшая видеокарта для игр определится в конце 2019 года
Починка гарнитуры без пайки
Гарнитура отличается наличием регулировки громкости и встроенного микрофона. В ее шнуре скручено 4-5 проводов вместо трех, поэтому AUX-кабелем можно починить только обычные наушники.
Если не хочется отказываться от этих функций, то можно найти аналогичный кабель с работающим штекером. Его можно взять от устройства со сломанными динамиками и микросхемами – они все равно не подлежат ремонту.
Удаляют лишнюю резину и лак описанным выше образом. Однако лишних проводов не останется – все из них нужно правильно сопоставить и скрутить. Для повторной изоляции подойдет любой метод.
Иногда найти подходящий шнур сложно. Можно попробовать подсоединить новый штекер, просто обмотав контакты соответствующими проводами
Важно изолировать их друг от друга. Но этот способ ненадежен – лучше найдите паяльник
Как определить размер разъёма для наушников
Диаметр разъёма или штекера большинство пользователей способны определить визуально, ведь преимущественное большинство устройств оснащаются разъёмом 3,5 мм. Если диаметр штекера в вашем устройстве меньше привычного, значит это 2,5-мм джек, если используете профессиональное оборудование или музыкальный инструмент с разъёмом увеличенного диаметра – наверняка это 6,35-мм коннектор. Отличить джек от Lightning и USИ труда не составит.
Неопытные пользователи стоит воспользоваться измерительным устройством, например, штангенциркулем, хотя отличие в 1 мм покажет и школьная линейка.
Основные виды разъемов для наушников
Проводные наушники — как обычные, для прослушивания музыки, так и геймерские или профессиональные, для работы со звуком — различаются не только назначением, но и конфигурацией. Одним из существенных отличий является разъем для наушников, который используется для их подключения к другим устройствам.
Для подсоединения к другим устройствам, наушники могут использовать либо простой акустический разъем со стандартным штекером, либо порт USB 2.0 и 3.0 (например, в случае подключения к компьютеру или ноутбуку) Micro-USB и разъем, разработанный фирмой Apple специально для гаджетов собственной марки.
Mini-Jack
Mini-Jack — самый популярный и наиболее распространенный штекер для наушников, считающийся «стандартным». Он универсальный, так как используется в подавляющем большинстве аудиотехники и мультимедийных гаджетов.
Это порт, предназначенный для штекера диаметром 3.5 мм и который используется в микрофонах, плеерах, смартфонах, колонках для подсоединения к ПК и ноутбукам, а также других устройствах, способных воспроизводить и записывать звук.
При самом подключении наушников к девайсу не должно возникнуть никаких трудностей, так как вход для наушников 3,5 мм, как правило, размещен на корпусе с соответствующей пометкой — пиктограммой наушников или музыкальной ноты. После подсоединения наушники будут работать сразу, без дополнительных настроек. Но позже они могут понадобиться для регулировки звука и изменения его качества.
Для современных компьютеров можно использовать комбинированный вариант разъема, который подойдет сразу и для гарнитуры, и для микрофона. Сам порт будет выглядеть также, за исключением отметки, указывающей на комбинированный слот. После подключения останется только настроить подходящую громкость звука, никакие дополнительные параметры настраивать не придется.
Micro-Jack 2.5
Разъем Micro-Jack 2.5 является самым маленьким разъемом для гарнитуры из всех существующих. Он предназначен для штекеров диаметром всего 2.5 мм и используется, как правило, в устаревших моделях музыкальных плееров и телефонов. В отличие от универсального разъема на 3.5 мм, этот используется только для передачи аудио.
При подключении также важно учитывать и тип штекера. Если четырехполюсный TRRS подключить к разъему, предназначенному для штекера типа TS, то контакты просто останутся неподключенными
При обратном подключении может замкнуться средний контакт, из-за чего может повредиться разъем устройства.
Jack
Jack — самый большой разъем для штекеров с диаметром 6.3 мм, использующийся для профессиональной музыкальной аппаратуры и студийных наушников для работы со звуком. Раньше этот стандарт применялся в DVD-плеерах, а сейчас он более актуален для микрофонов, звуковых карт и музыкальных инструментов.
Сам штекер представляет собой компактный металлический стержень, разделенный на несколько контактных площадок. Их количество и расположение зависит от модификации, данные о которой указаны на упаковке или инструкции, которая идет в комплекте с наушниками.
Lightning
Lightning — фирменный разъем, использующийся только на устройствах от компании Apple. Основная особенность разъема заключается в том, что передающийся через него звук идет без сокращения, тогда как через разъем на 3.5 мм звук сжимается и передается в более низком качестве.
При использовании наушников с этим типом штекера можно слушать музыку в ее изначальном качестве, без сжатия, через встроенный цифро-аналоговый преобразователь, который переводит двоичный звуковой сигнал в электромагнитные колебания, повышая качество звучания. Также становится намного выше возможность передачи цифровых значений между гаджетом и источником сигнала без искажений.
Micro-USB и Type-С
Отдельным видом проводных наушников являются модели, которые подключаются к другим гаджетам через разъем Micro-USB или Type-С. Это стандартные разъемы, которыми оснащаются все более-менее новые модели смартфонов, ноутбуков и другие виды техники. Наушники с такими разъемами часто используются в связке именно со смартфонами, для чего есть несколько существенных преимуществ:
в отличие от наушников, которые подключаются через разъем 3.5 мм, USB и Type-С наушники являются активными, т.е. звук в них намного сильнее за счет работы встроенного микро-усилителя;
не нужно устанавливать дополнительную звуковую карту, так как в таких наушниках уже есть микросхема, выполняющая те же функции;
не нужен дополнительный акустический разъем на корпусе телефона;
можно настроить параллельное воспроизведение звука через внешние динамики и наушники, что особенно актуально для мелодии звонка или звука уведомлений.
Как заменить штекер на гарнитуре
Вся методика ремонта, приведенная для наушников, годится и для гарнитуры. Единственное отличие – присутствие дополнительного провода, идущего к микрофону. Обычно он черного или белого цветов. Раз есть дополнительный провод, значит, и на штекере должен быть еще один контакт – четвертый:
Схема подключения гарнитуры к штекеру
Если вы имеете в своем распоряжении тестер и умеете им пользоваться, то «вычислить», какой провод куда идет, можно обыкновенной прозвонкой. При этом сопротивление каждого из наушников будет находиться в пределах 24-35 Ом, а микрофона – несколько кОм. При нажатии на кнопку ответа сопротивление микрофона должно резко падать до нескольких десятков Ом или даже до нуля. Как прозвонкой определить, где провод левого динамика, а где правого? На слух. В момент прозвонки соответствующий громкоговоритель будет издавать щелчки. Просто наденьте наушники на голову и звоните.
https://youtube.com/watch?v=qUyHhXSy2T4

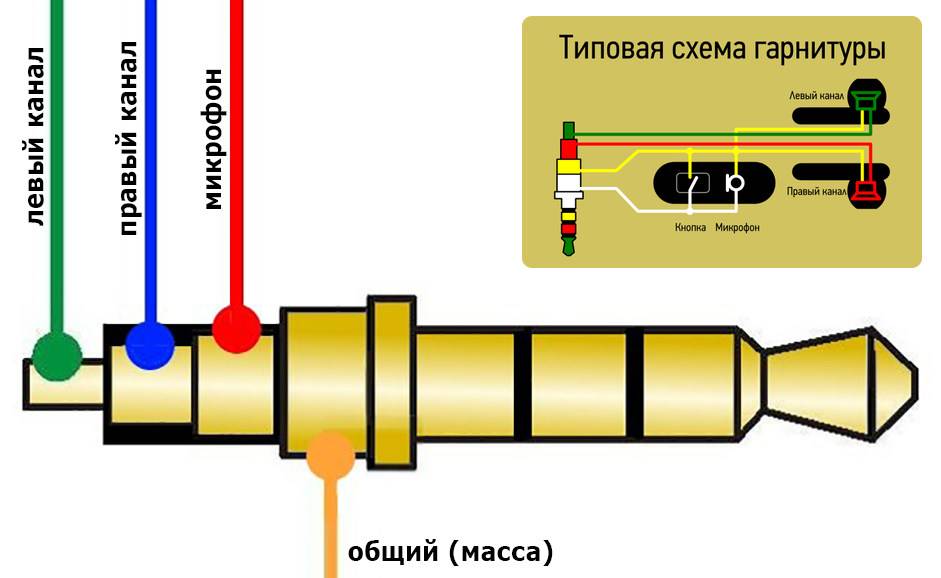

Типовая схема гарнитуры, где:
- 1 – выход правого наушника;
- 2 – выход левого наушника;
- 3 – общий провод;
- 4 – провод микрофона и кнопки ответа.
И последнее замечание. Встречаются гарнитуры, у которых провод с микрофона и общий поменяны местами. Если ваша гарнитура после ремонта не заработала, просто поменяйте местами провода, обозначенные на рисунке выше, как 3 и 4.
https://youtube.com/watch?v=mXsDTTruTg8
Как припаять провода к штекеру в зависимости от типа штекера
Рассмотрим как припаять провода к штекеру в зависимости от типа штекера и расположения контактов на нем.
2-х контактный разъем:
2-х пиновый разъем для наушников
Здесь нет смысла что-либо описывать детально, потому что перепутать в данном случае провода практически невозможно.
3-х контактный разъем:
3-х контактный разъем (схема припаивания)
Принцип припаивания штекера к наушникам, если мы имеем 3 провода, следующий:
Штекер 3 контакта (схема припаивания)
Также он может выглядеть так:
Штекер 3 контакта, 2 вариант (схема припаивания)
Если мы имеем 3 провода (правый, левый, экран), то медный провод (экран) припаиваем к самому большому контакту на штекере, как показано на рисунке, а цветные (от наушников) — к двум оставшимся, соблюдая правильность расположения проводов.
В случае с 4-мя проводами, два медных скручиваем аккуратно в один и припаиваем также, как и в случае с тремя проводами на рисунке выше.
Припаивание 4-х проводов к 3-х контактному штекеру
Припаивание 4-х проводов к 3-х контактному штекеру
4-х контактный разъем:
В таком разъеме два провода отвечают за левый и правый наушники, один провод — заземление и еще один — микрофон.
Схематично выглядит так:
4-х контактный штекер (схема)
Или же так:
4-х контактный штекер (схема 2)
Видео о том как припаять провода к штекеру (4 pin и 3 pin)
