О производителях
Компания MATSUSHITA, видеомагнитофоны VHS/Hi-Fi которой распространены на постсоветском пространстве, делала изделия на микросхемах MACLORD. Об этом свидетельствовали соответствующие логотипы. Собственные процессоры поставлялись и другим производителям, включая Hitachi, JVC, Mitsubishi. Некоторые из указанных компаний разрабатывали отдельные звуковые каналы, характеристики которых были лучше, чем у конкурентов.

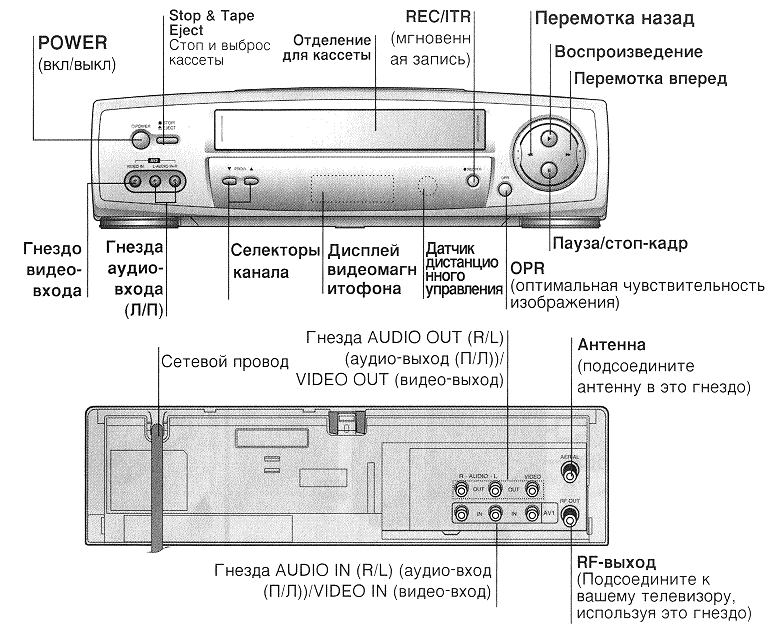

Среди популярных в России моделей стоит отметить Panasonic. В видиках применялась многофункциональная БИС-система звука. В комплектации было предусмотрено несколько модулей, уникальные микросхемы, неподвижные рабочие головки, разные входные и выходные коммутаторы.
Распространенные методы подключения техники
Подробная инструкция, как подключить видик к телевизору, есть в инструкции по эксплуатации к оборудованию. Но так как техника достаточно старая, у многих пользователей может быть потерян данный документ.
Подключение выполняется последовательно, как и в любой технике, но тут нет современных вариантов типа USB, HDMI. А представлены только следующие разъемы:
- Для коаксиального кабеля;
- RCA-разъем;
- Вход под SCART провод.
Разберем подробно каждый вариант подключения оборудования. И рассмотрим варианты, что делать с подключением видеомагнитофона к современному подключению.
Классическое подключение по RCA
RCA кабель или тюльпаны – классический вариант подключения винтажной техники. В современно варианте оборудование такие разъемы также представлены, но применяются редко. В новых «плоских» ТВ входов под тюльпаны часто нет. Поэтому придется выбирать другой способ подключения или покупать переходник.
Ремонт телевизоров на 30% ниже
чем в сервисных центрах у дома
Заказать ремонт

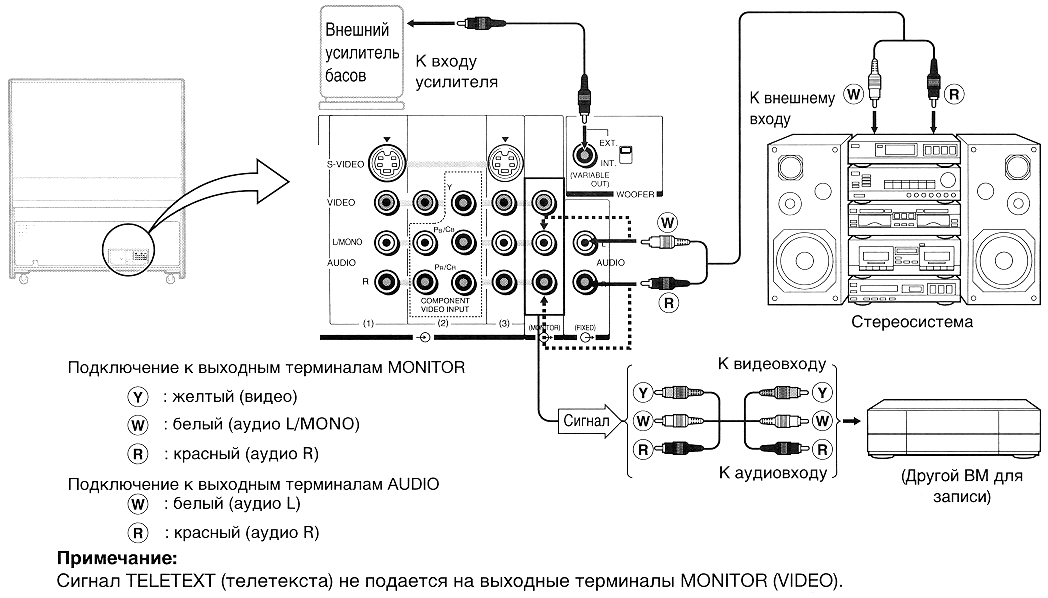

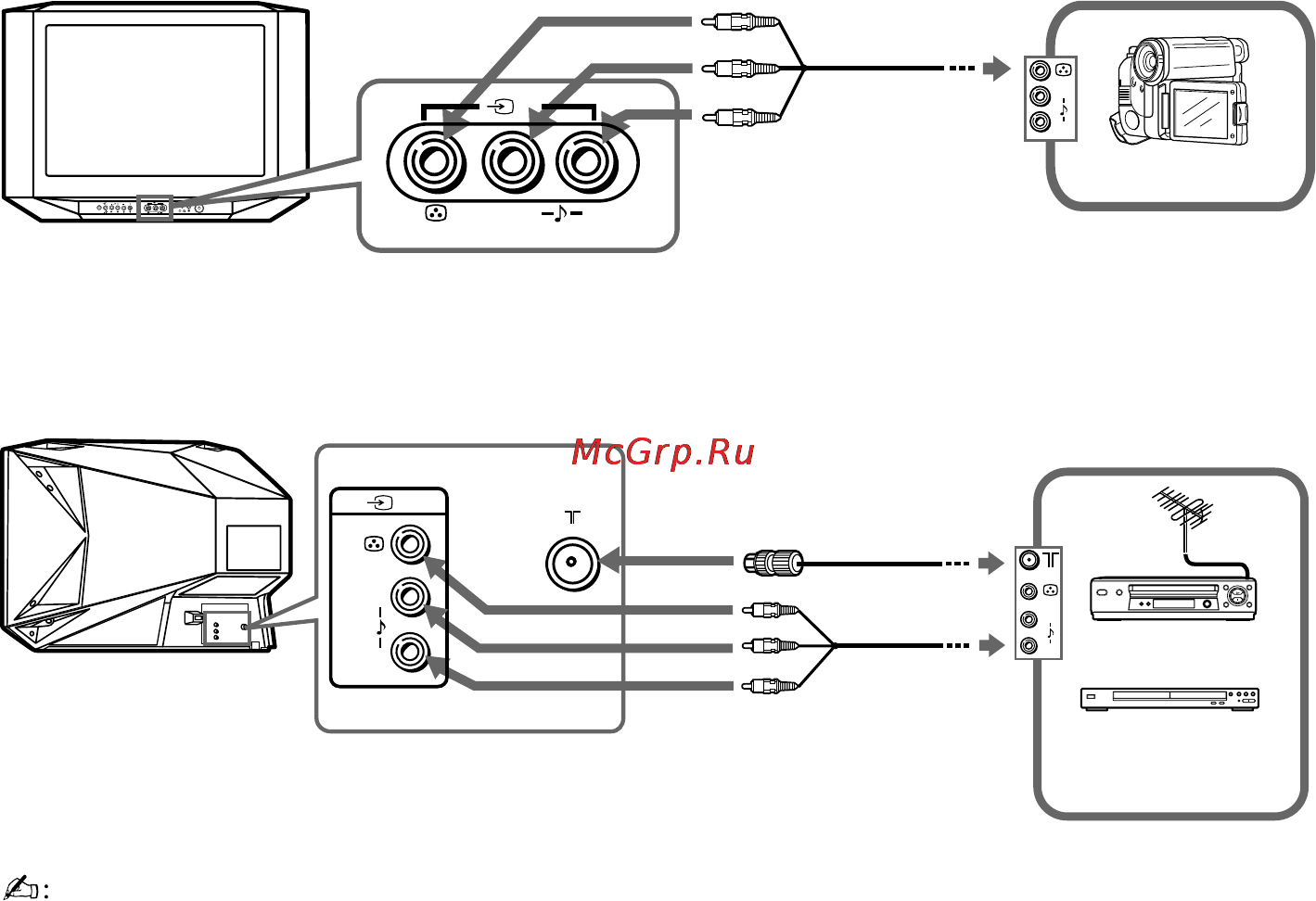

Подключить видик к ТВ через тюльпаны (RCA) можно так:
- Желтый разъем одним концом вставляется в порт Video OUT на самом видеомагнитофоне, другим – в Video 1 или 2 на ТВ панели. Обычно разъемы совпадают по цветам со штекерами для упрощения подключения.
- Белый и красный разъемы нужно поставить в аудиовходы – это кабеля для аудиосигналов.
- Включить магнитолу в сеть и через кнопку Плай. Включить ТВ.
- Найти в меню ТВ источник трансляции – AV и переключить на него.
- При правильном подключении отобразится меню видика.
В некоторых вариантах ТВ может быть не три входа, а целых 9. Так сделано для раскладки по цветовым каналам. В такой варианте нужно ориентироваться на цвета тюльпана и на обозначения на панели телевизора OUT-IN.
Подключение через SCART
Более современный способ соединения видеооборудования и телевизора. Это альтернатива RCA портам. Причем через SCART можно добиться передачи видео- и звука без потери качества. Но такого порта может не быть в новых ТВ, тогда потребуется переходник.
Сложностей с таким подключением нет: один конец провода вставляется в соответствующий по размеру разъем на винтажной технике, другой – на телевизоре. После оба прибора включаются. И находится в меню ТВ источник сигнала AV.
Применение коаксиального кабеля
Коаксиальный или антенный кабель подходит к большинству современных телевизоров. Для подключения видика через него достаточно следовать простой инструкции:
- Поставить кабель в разъем видеотехники с обозначением RF/COAX Out.
- Другой конец провода включить в ТВ в разъем RF/COAX In.
- Включить технику. На видеомагнитофоне нажать клавишу Play.
- Через пульт от телевизора запустите поиск каналов. Когда обнаружится частота видика, сохраните ее под определенным номером канала. Через него можно будет повторно включать магнитофон без нового подключения.
- Смотрите выбранную видеокассету.
Единственная разница от прошлых методов – необходимо найти канал, на котором показывается видео от магнитофона, подключенного по антенному проводу. При этом остальные телепередачи, если они транслируются по цифровому сигналу через HDMI провод, не собьются. Но придется переключить с HDMI на TV или другой источник сигнала, где поймается видеомагнитофон.
Как не сбивать антенну при подключении видеомагнитофона
Трансляция цифрового телевидения возможна и по коаксиальному кабелю в квартире или частном доме. Они идет от спутниковой тарелки или общего провода в подъезде многоэтажки. И чтобы не пришлось вытаскивать антенну и вставлять кабель от видеомагнитофона, можно проделать следующее:
- Купить или поставить приставку, которая будет выполнять роль переходника.
- Приобрести два комплекта RCA кабелей и один коаксиальный.
- Присоединить коаксиальным кабелем порты Cable Out на приставке к RF In на видеотехнике.
- Один тюльпан подключить к портам на приставке Audio Out и Video Out и к входам на видике Video In, Audio In.
- Второй комплект тюльпанов включить в видеомагнитофон и телевизор (Video In или 1).
- Включить технику и проверить ее работоспособность.
Такое параллельное подключение позволит быстро переключать между видиком и антенным сигналом, но значительно снизит качество трансляции. Современное решение – подключать цифровое телевидение и дополнительно оборудование отдельно, используя разные провода.
Историческая справка
Первые реальные результаты видеопередачи были достигнуты благодаря американским ученым Гинзбургу и Андеросну. Они использовали магнитную запись посредством продольного способа, либо через протяжку ленты относительно неподвижной головки.
Подобный способ оказался малоэффективным, за счет расширения видеозаписи, по сравнению с аудиосигналами. Требовалось увеличить плотность записи. Поперечно-строчная фиксация файлов связана с размещением нескольких головок на совпадающем азимуте с движением ленты. При синхронном перемещении ленты и головки реализовывались поперечные строки записи. При этом средняя скорость выше, чем протяжка самой ленты. Это решение дало возможность увеличить плотность записи с одновременным снижением скорости ленты и ее расхода.
Методы подключения видеомагнитофона к телевизору
Подробные инструкции по подключению видеомагнитофона к телевизору можно найти в руководстве к устройству. Но поскольку оборудование достаточно старое, многие пользователи могут потерять этот документ.
Подключение осуществляется последовательно, как и в любой технике, но здесь нет современных опций, таких как USB, HDMI. И представлены только следующие разъемы:
- Для коаксиального кабеля;
- RCA-разъем;
- Кабельный вход SCART.
Рассмотрим подробно каждый из вариантов подключения оборудования. И давайте рассмотрим варианты подключения видеомагнитофона к современному соединению.
Через коаксиальный (антенный) кабель
Чтобы подключить магнитофон к телевизору с помощью антенного кабеля, выполните несколько простых шагов.
- Штекер подключается к входу видеомагнитофона с пометкой «RF/COAX Out».
- Второй штекер должен быть подключен к ТВ-панели через вход с пометкой «RF/COAX In».
- Включите видеоплеер, вставьте кассету и нажмите кнопку «Воспроизвести» или «Воспроизвести». Используйте поиск, чтобы найти нужный номер канала, который будет отображать видео со звуковыми волнами с кассеты и получать удовольствие от просмотра видео.
Подключаем старый видеомагнитофон к современному телевизору через Кабель RCA
Многие пользователи называют разъем RCA «Tulip». Кабель имеет три вилки разных цветов: красный, желтый и белый. Некоторые современные модели телевизоров оснащены таким интерфейсом.
Как правильно подключить видеомагнитофон и телевизор? Следуйте пошаговым инструкциям:
- Возьмите соединительный кабель видеомагнитофона с желтым штекером и подключите его к разъему Video Out на видеомагнитофоне. Подключите другой конец кабеля к телевизору, в частности, к входу Video 1 или Video IN.
- Чтобы пользователей не смущала электрическая схема, многие производители аппаратного обеспечения производят цветные корпуса интерфейсов. Поэтому вставьте желтую вилку в желтую розетку.
- Соедините белые и красные штекеры таким же образом, соединяя их с разъемами соответствующего цвета. Эти штекеры отвечают за передачу звука.
- Подключите видеомагнитофон к розетке. Затем нажмите кнопку «Старт» или «Старт». Название может отличаться в зависимости от модели устройства.
- Возьмите пульт и включите телевизор. Активируйте соответствующий режим. Это может быть Видео 1, Вход 1 или AV.
Если все сделано правильно, изображение с видеомагнитофона будет перенесено на экран телевизора.
Подсоединение SCART разъёма
Для более качественной передачи сигнала необходимо использовать разъем SCART. Если ваше видеооборудование не имеет такого порта, вам понадобится адаптер SCART RCA.
В этом варианте кабель подключается к телевизору, а разъем камеры оснащен SCART-адаптером.
Для передачи сигнала используйте S-видео разъем на автомобильной стереосистеме. Используются две тюльпановые пробки.
Подсоединение видеомагнитолы при наличии кабельного телевидения.
Многие люди путаются в том, как подключить видеомагнитофон к телевизору, если транслируется кабельное телевидение. Для подключения стереомагнитофона в присутствии декодера, подключенного к телевизору, алгоритм такой же, как и при подключении с помощью RCA кабеля, только сначала необходимо подключиться к оборудованию для осуществления передачи кабельного телевидения. Для этого выполните следующие действия.
- В первую очередь коаксиальный кабель должен быть подключен к выходу приемника для выхода кабеля и к RF IN гнезду видеомагнитофона. Следует отметить, что такое соединение исключает возможность трансляции каналов с HD-сигналом.
- Затем используйте кабель типа RCA. Для этого подсоедините желтый штекер к гнезду Video Out на приемнике, в видеомагнитофоне это будет гнездо Video IN.
разъёмы видеомагнитофона
- Два других кабеля с красными и белыми штекерами для аудиовыхода и аудио входа соответственно.
- Следующий шаг — подключение аудио-видеокабеля. Сначала желтый штекер к Video из видеомагнитофона и TV Video1/Video IN выход, а затем кабели с красным и белым концами к Audio out и Video1/Audio IN гнезда соответственно.
- После завершения манипуляции с проводами все устройства должны быть подключены. Каждый из них начинается отдельно.
- Установите телевизор на Вход 1 или Видео 1, а магнитофон — на Кабель.
- Вы можете переключать каналы с помощью пульта дистанционного управления вашей кабельной коробки или с помощью универсального пульта дистанционного управления.
Перед подключением оборудования необходимо проанализировать все типы разъемов на оборудовании, чтобы определить наилучший вариант подключения. Если может быть несколько способов, то за основу можно взять тот, который будет передавать видеосигнал лучшего качества.
Частые проблемы и способы их решения
При подсоединении могут возникнуть проблемы, например, плазма не оборудована соответствующими разъёмами. В таком случае подключение следует выполнять через переходники. Только предварительно надо изучить, какие порты есть в наличии.
Телеустройство не видит сигнал
Такое возникает по следующим причинам:
- ТВ-панель не настроена или неправильно настроена на приём сигнала от видеомагнитофона;
- кабели или порты деформированы;
- штекеры неплотно входят в разъёмы.
Убедитесь в целостности проводов и плотности вхождения «тюльпанов» в разъёмы. Исключив эти проблемы и так и не получив отображение видео, проверьте настройки телеприёмника. Если всё равно видео не начинается, то замените кабели новыми и убедитесь в исправности портов.
Наложение звука с каналов
Если проблем с отображением видеоконтента нет, а звук воспроизводится не только с транслируемого источника, но и параллельно с телеканала, то решение проблемы надо искать в антенне, а именно в её положении. С магнитофона данные транслируются на низких частотах, поэтому работающая антенна может мешать. Измените её положение, и ситуация изменится.
Как видно, сложностей при подсоединении и транслировании данных со старого магнитофона как на старый телевизор, так и на новый не должно возникнуть. Необходимо только руководствоваться цветовыми индикаторами при подсоединении при помощи RCA-портов или при использовании переходников.
Относительно недавно «видик» был единственной возможностью для широкой общественности самостоятельно выбрать, какую видеозапись посмотреть: свадебную хронику, художественный фильм или мультик. Их можно было не только проиграть полностью, но и насладиться любимыми моментами, используя перемотку.
Видеокассеты, носители информации, которые можно проигрывать на магнитофонах, имеют ограниченный ресурс – в среднем до 500 просмотров, после чего качество начнет заметно ухудшаться. Да и само устройство не вечно. Поэтому для сохранности ценных видеоматериалов лучше всего перенести ролик с кассеты на компьютер. Остается только подключить видеомагнитофон к компьютеру.
Как подключить видеомагнитофон к компьютеру
Способы подключения
Перед тем, как перейти к пошаговой инструкции, полезно узнать о способах подключения видеомагнитофона к компьютеру. Есть несколько методов захвата видео:
- через видеокарту. Простой способ прямого подключения. Исследуйте заднюю панель системника вашего компьютера и найдите разъемы от видеокарты. Узнать ее легко: к ней должен идти кабель от монитора. Если на ней есть три цветных разъема (белый, желтый и красный), мы имеем дело с картой RCA. Значит, есть возможность подключить видеомагнитофон напрямую к компьютеру. Для соединения используется самый обычный кабель, он точно у вас есть;
- видеокарта с только S-Video. Бывает, что вместо входа желтого цвета в видеокарте есть разъем S-Video. Для него нужен переходник. Есть случаи, когда видеокарта оснащена только гнездом S-Video. Тогда надо подключить видеосигнал от магнитофона через это гнездо, а аудио – через звуковую карту. Бывают видеокарты, в которых предусмотрены только S-выходы. Подключить к ним видеомагнитофон не получится и вам придется воспользоваться другими способами; Переходник для видеокарты
- ТВ-тюнер. Это устройство позволяет смотреть телеканалы через компьютер и записывать их. Точно также можно записать и сигнал от видеомагнитофона. Устройства бывают с USB интерфейсом или в виде отдельной платы; Плата для компьютера с Тв-тюнером
- через карту видеозахвата. Простой и удобный способ. Карта видеозахвата приобретается отдельно. Она вставляется в свободный слот материнской платы. Для этого надо знать, как она выглядит и уметь снять крышку с системника. Если вы не уверены в ваших инженерных навыках, пусть это сделает мастер; Карта для видеозахвата
- USB устройство видеозахвата. Способ настолько простой, что к нему даже не нужна инструкция. Приобретается само устройство, подсоединяется к компьютеру через USB, на ПК или ноутбук устанавливается драйвер. И тотчас можете приступить к оцифровке; USB устройство видеозахвата
- через внешние устройства. Продаются специальные внешние устройства, которые подключаются к компьютеру через порт FireWare. Стоит учесть, что эти порты часто отличаются в ПК и ноутбуках количеством контактов. Это специальное оборудование, к нему даже не нужны драйверы. Специальное оборудование
Как подключить видеомагнитофон к телевизору?
«Прогресс не стоит на месте» – сколько раз нам всем приходилось слышать эту фразу. Чаще всего выражение используется для техники. И ведь действительно: во времена современной цифровой аппаратуры редкостью стали те вещи, которые были популярны 15–20 лет назад. Изменились телефоны, телевизоры, практически ушли в небытие пейджеры, кассетные плееры, магнитофоны и видеомагнитофоны. Сейчас раритетной видеоаппаратурой пользуются очень немногие люди, поэтому модели современной телевизионной техники от любых производителей не имеют специального оснащения для подключения видео к ТВ.
Любители раритетной техники по-прежнему используют магнитофоны в свое удовольствие, правда, зачастую встает вопрос о синхронизации аппаратуры.
Впрочем, нет ничего невозможного, главное – найти подходящий метод подключения одного аппарата к другому.
Что нужно для подключения «цифры» на старом телевизоре
Для приема цифрового телевидения требуется следующий комплект аппаратуры:
- Старый телевизор. Чем позже выпущена модель, тем проще ей «подружиться» с внешним тюнером.
- Приставка. Именно она преобразует цифровой сигнал в звук и изображение.
- Обычная антенна , способная принимать передачу ТВ стандарта DVB-T2. (узнайте за 3 минуты, какую лучше выбрать).
- Кабели: антенный (волновым сопротивлением около 75 Ом) и переходник, через который присоединяются старые телевизоры (такие, как «Голдстар», «Витязь», «Рубин» и т. д.) к ресиверу (об этом ниже).
- RF-модулятор. Потребуется там, где применяются не просто кинескопные модели (использование ЭЛТ никак не мешает «цифре»), а старые ламповые советской конструкции, чья схема подключения в принципе не предусматривает работы через «тюльпан» или использования других низкочастотных входов.
Подключение видеомагнитофона к телевизору
Несмотря на то, что такая бытовая техника, как видеомагнитофон, уже стала практически раритетом, есть круг пользователей, которые продолжают им пользоваться. В большинстве случаев это связано с важными событиями, записанными на таких носителях, или с любимыми старыми фильмами, просмотры которых освежают воспоминания о значимых событиях
Для воспроизведения записи важно знать, как подключить видеомагнитофон к телевизору правильно
Существующие варианты подсоединения
Установка аппаратуры без проблем осуществляется с помощью инструкции, которая прилагается к каждому виду прибора. Когда речь идет о подсоединении техники разного поколения в одну систему, может возникнуть много вопросов. Ярким примером является воспроизведение записи с видеомагнитофона. Разнообразие штекеров и разъемов диктует разные варианты подключения всех элементов. Ввиду этого можно выделить ряд способов подключения оборудования, а именно:
- посредством коаксиального кабеля;
- подсоединение с помощью RCA шнура;
- использование SCARTкабеля.
Коаксиальный
Алгоритм соединения приборов в каждом методе состоит из последовательных действий. Внимательность играет не последнюю роль. Неверное подсоединение даже одного штекера не позволит запустить систему. Чтобы подключиться первым способом, с помощью коаксиального кабеля, необходимо:
- подсоединить кабель к выходу видеомагнитофона RF/COAX Out и телевизора RF/COAX/ANT In;
- включить магнитолу, выставить номер какого-либо канала телевизора, через который будет идти воспроизведение записи.
Подключение видеомагнитофона вторым способом, через RCA кабель к телевизору, должно осуществляться при выключенном от электросети оборудовании
Предосторожность необходима в целях безопасности, чтобы не повредить контакты устройства. Итак, соединить видик с экраном можно следующим образом
- Взять кабель с желтым штекером, соединить выход видеомагнитолы Video out с разъемом телевизора Video1 или Video IN. Для удобства и возможности быстрее разобраться в схеме, производители делают цвет оболочки разъема идентичный необходимому штекеру, но лучше ориентироваться по надписям возле гнезда, так как иногда случаются несовпадения.
- Точно также происходит соединение штекеров белого и красного цвета к выходу видеомагнитофона Audio оut , а также разъема Video1/ Audio IN на TV.
- Подсоединить магнитолу к электропитанию, затем включить оборудование посредством кнопки «Пуск»/«Старт».
- Выставить на ТВ-аппарате необходимый режим работы. Это может быть Input 1 или Video1.
- Если действия выполнены правильно, можно запустить воспроизведение записи.
SCART
Более высокого качества изображения можно добиться путем подключения видеомагнитофона через SCART кабель. Если разъема SCART на видеомагнитоле не предусмотрено, можно использовать SCART-RCA. В данном случае шнур соединяет SCART выход телевизора с RCA разъемом видеомагнитофона. При передаче сигнала только посредством S-Video, применяется кабель SCART—S—Video—RCA, который имеет 2 штекера «тюльпана».
Подсоединение видеомагнитолы при наличии кабельного телевидения.
У многих возникает замешательство, как подключить видеомагнитофон к телевизору, если транслируется кабельное тв. Для подсоединения стереомагнитофона при наличии приставки, подключенной к ТВ, алгоритм такой же, как при подсоединении через RCA кабель, только сначала нужно подключиться к оборудованию для осуществления кабельной телетрансляции. Для этого выполняется следующий ряд действий.
- Прежде всего, необходимо произвести действия по подсоединению кабеля коаксиального типа к выходу приемника для кабельного TV Cable out и разъему видика RF IN. Следует отметить, что данное соединение исключает возможность трансляции каналов сHD сигналом.
- Далее необходимо работать с кабелем RCA типа. Для этого желтый штекер нужно подсоединить к разъемам приемника Video оut, на видеомагнитоле это будет гнездо Video IN.
Перед подключением аппаратуры необходимо проанализировать всем типы разъемов на оборудовании для определения наиболее оптимального варианта подключения. Если способов может быть несколько, можно взять за основу тот, который будет передавать наиболее качественный видеосигнал. Помимо видеомагнитофона, к телевизору можно подключить и другие устройства для просмотра видео, например, современный dvd-плеер. Кроме того, вы можете смотреть видео на большом экране прямо со своего ноутбука, нужно только знать, как правильно подключить его к телевизору. Бывает, что по каким-то причинам ТВ не видит ноутбук, подключенный по HDMI. В этом случае нужна тщательная проверка всех компонентов.
Способы подсоединения видеомагнитофона к ТВ
Если следовать инструкции, можно без особых трудностей подключить видеоаппаратуру к любому ТВ аппарату. Когда речь заходит о подключении техники разных поколений, могут возникнуть определенные вопросы. Часто различаются установленные штекеры и разъёмы, а потому существуют и разные варианты подключения.
Выделяют несколько видов кабелей для подключения видеомагнитофона к телевизору:
- С помощью коаксиального кабеля.
- Посредством RCA шнура.
- Используя SCART кабель.
Коаксиальный провод
Это один из самых распространенных способов соединить видеомагнитофон с ТВ. Чтобы подключить аппарат к ТВ через выбранный провод, нужно выполнить ряд несложных действий.
Инструкция:
- Для подключения кабеля к магнитофону, используют выход RF/Coax Out, а на ТВ – RF/Coax/Ant In.
- Магнитофон включают в розетку, на телевизоре выбирают источник сигнала, через который будет проходить изображение и звук с магнитолы.
Если все сделано правильно, то на мониторе ТВ появится картинка.
RCA разъем
Еще один действенный вариант – с помощью rca-кабеля. Для правильного подключения магнитофона к ТВ этим способом, каждое из устройств должно быть выключено из сети
Такая предосторожность необходимо, чтобы контакты не повредились
Порядок действий:
- Желтый штекер подключить к магнитофону через разъем Video Out. На панели ТВ подключить кабель через гнездо Video In. На некоторых устройствах эта надпись напечатана как Video-1. Чтобы пользователям было проще разобраться в схеме соединения, производители окрашивают провода разными цветами. Для монтажа потребуется просто соединить провода с портами одинакового цвета. Но желательно ориентироваться не на них, а надписи, которые размещают над гнездами. Так точно получится избежать ошибок.
- Таким же образом подключить другие концы кабеля – белого и красного цветов – на видеоаппарате Video Out, на телевизоре Video In.
- Магнитофон включают в электрическую сеть, как и телевизор. После этого на двух устройствах нажимают на кнопку Старт или Пуск.
- На ТВ в разделе источников сигнала устанавливают новый режим работы. Обычно это Video-1 или Input-1.
Если операция произведена правильно, то запись на видеоаппарате получится запустить и картинка перейдет на телевизор.
Подсоединение SCART разъёма
Чтобы добиться более высокого качества передачи сигнала, нужно воспользоваться SCART разъёмом. Если такого порта нет на видео оборудовании, потребуется переходник SCART RСА .
В таком варианте кабель подключают на телевизор, а на имеющийся разъем видеоаппарата ставят SCART переходник, и уже к нему подключают провод.
Для передачи сигнала используют разъем S-video на магнитоле. Применяют два тюльпана-штекера.
Подключение параллельно с кабельным телевидением
Чтобы соединить видеомагнитофон с телевизором при наличии приставки кабельного телевидения, алгоритм действия совершенно не изменится – нужно повторить все манипуляции, как в случае с проводом RCA.
Но для начала придётся подключиться к оборудованию, которое передаёт кабельную трансляцию.
И для этого есть алгоритм действий:
- Коаксиальный тип монтируют к приемнику для кабельного телевидения через ТВ провод Out и разъему видеоаппарата RF In. Нужно понимать, что такое подключение не сможет передавать HD сигнал и качество картинки будет не высоким.
- Далее следует правильно подключить RCA провод. Жёлтый штекер подключить к разъему приемника Video Out. На видеомагнитофоне гнездо обозначается Video In.
- Штекер красного и белого цвета смонтировать с портами Audio Out и Audio In соответственно.
- Следующий шаг – подключить AV провод. Жёлтый штекер подключить к видеомагнитофону через канал Video Out, к телевизору – Video In или Video 1 . Красный и белый наконечник подключить к выходу Audio Out и Audio in соответственно.
- Как только работа со шнурами закончена, приборы подключить в электросеть, и оборудование включить. На телевизоре нужно выбрать источник сигнала Video 1 или Input 1. На магнитофоне – Cable.
Если изображение не начало поступать на экран телевизора, следует проверить правильность монтажа каждого провода. Руководство помоет решить вопрос о том, как подсоединить видеомагнитофон к ТВ.
Почему не получается соединить антенный вход телевизора и RCA
Физики ввели понятие полосы пропускания. Анализируя сигнал, сталкиваешься с термином. Кабель, эфир, атмосфера Земли, каскады электронных устройств. Оказывается, низкие частоты изображения, звука недолго распространяются эфиром – затухают быстро. Инженеры быстро придумали методику исправления возникшей трудности. Найдены частоты, проходящие успешно невидимый эфир, среды. Прежде всего, кабель. Частота найдена, как заложить полезную информацию? Используются модуляторы. Один параметр несущей частоты изменяется, следуя закону информации.
Если изменять низкочастотным сигналом параметры несущей, спектр становится симметричным относительно гармоники несущей. Помним сказанное: инженеры установили, волна легко проходит кабель, воздух. Отслежена пропускная способность эфира (точнее атмосферы), одни волны проходят лучше, другие хуже. Нельзя процесс модулировать, подгоняя параметры нуждам выполняемой задачи. Технологическое развитие человечества слишком низкое.
Изменяют параметры кабелей. Изделия, передающие вещание, конструируются удовлетворить нужды пользователей. Можно создать проводящие линии удобным путем, перед излучением антенной преобразовать сигнал еще раз, но методика усложняет жизнь. Представленное объяснение слегка упрощенное, на КВ, СВ вещание ведется, используя способность волны огибать Землю. В большей степени эффект демонстрируют ДВ.
Приемная сторона осуществляется обратный процесс снятия информации с несущей. Принятый антенной, кабельным вводом сигнал усиливают. Задачу выполняет высокочастотный тракт. Длина соединительного кабеля полтора метра (типичный DVD плеер), сильных затуханий не возникнет, потери определяет протяженность среды. Необходимость введения несущей пропадает, DVD-плеер передает информацию телевизору в виде воспроизводимом динамиками, экраном. Техническое решение позволит вычленить из конструкции приборов тракт модулятора, демодулятора.
Статья в тему: Как снять шкив кондиционера рено логан
Получили так называемый «тюльпан» (RCA), занимающий доминирующее положение в видеотехнике:
- Желтый канал передает сигнал изображения без несущей.
- Белый канал передает звук моно, сигнал левой колонки.
- Красный канал передает звук правой колонки режима стерео.
Происходит аналоговый сигнал, не пытайтесь подключить DVD-плеер к монитору компьютера. Дисплей является чисто цифровым устройством. Соответственно, структура сигнала ничуть не напоминает RCA. Промышленность выпустила гору переходников, адаптеров, выполняющих преобразование. Теперь читатели поняли особенности прямого подключения DVD к телевизору. Антенный вход высокочастотный, станет пытаться найти отсутствующую несущую. Полосы пропускания каналов 1 – 12, не увидят сигнал DVD-плеера.
Кабель подключения DVD плеера
Через коаксиальный кабель
Для подключения видеомагнитолы к TV с помощью коаксиального (антенного) кабеля придерживайтесь простой пошаговой инструкции:
- Вставьте кабель в разъем магнитолы RF/COAX Out.
- Другой штекер провода подключите к телевизору – RF/COAX In.
- Включите видик, вставьте в него кассету и нажмите Play.
- При помощи поиска каналов найдите частоту, на которой появится изображение и звук с видеомагнитофона. Установите номер канала, через который будет воспроизводиться запись.
- Наслаждайтесь просмотром.
Как настроить телевизор эриксон на прием каналов цифрового телевидения
Сколько каналов в цифровом телевидении 2021 бесплатно
Как настроить нвк саха на цифровом тв
Как подключить модулятор rmup73655fe к электроника 409д телевизору для просмотра цифрового тв
- Как настроить приставку globo для цифрового телевидения
