Как собрать сенсорный выключатель своими руками — описание и схема сборки

Модели с диммером и для светодиодной ленты

В продаже представлен большой выбор моделей сенсорных выключателей, в конструкции которых предусмотрен диммер. Это позволяет плавно менять интенсивность освещения в комнате. Регулировку можно выполнять также при помощи пульта управления. Это позволит настроить яркость основного освещения или светодиодной ленты.

Схема сенсорного выключателя на 12 В позволяет легко подключить и управлять освещением, которое создает светодиодная лента. Такие приборы называют «диммер». Они также подходят для любых осветительных приборов, которые работают от 12 В. Это компактный и функциональный прибор. Он может применяться с целью создания освещения дополнительного или основного в таких случаях:

• Создание освещения в подъезде, на лестничных пролетах.
• Оборудование системы «Умный дом».
• Создание эффектного дизайна интерьера, зонирования в помещении.

Подобные приборы в большинстве случаев не рассчитаны на работу от сети 220 В. Поэтому такие сенсорные выключатели не подходят для обычной люстры или бра. Нужно учитывать это в ходе покупки.

Как работает устройство?

ВниманиеСенсорными могут называться различные устройства, которые функционируют на основе реакции на разнородные сигналы. В сфере выключателей понятие сенсорного прибора означает устройства, которые работают с эффектом от электростатического поля

Выключение или включение освещения осуществляется в результате лёгкого прикосновения к датчику. Однако конструкция сенсорного выключателя по сравнению с классическим клавишным или диммерным прибором имеет отличия. В основе сенсорного выключателя лежит:

1. Корпус прибора.
2. Электронная плата.
3. Датчик контактного типа.
4. Защитная панель.

Сегодня можно встретить различные конфигурации таких выключателей, которые, кроме включения и выключения освещения, могут:

• регулировать его яркость;
• запускать вентилятор;

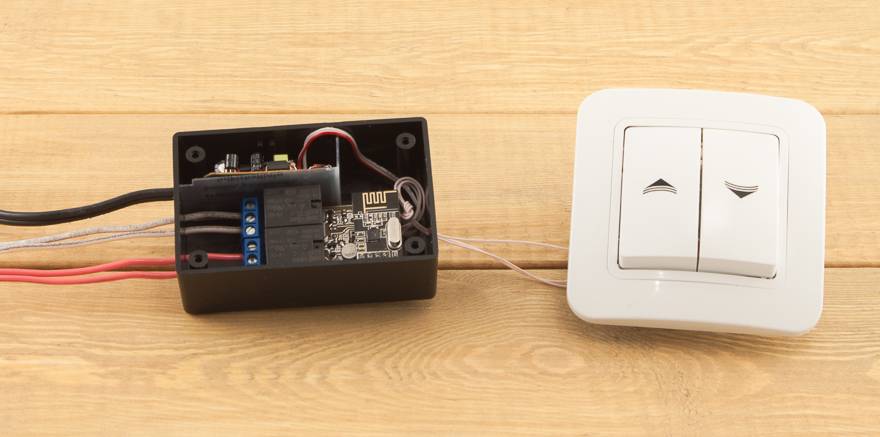

• поднимать или опускать оконные жалюзи;
• отслеживать температуру и т. п.

Более сложные и дорогие работают под дистанционным управлением, что существенно упрощает контроль над освещением и другими функциями.

Как снять сенсорный выключатель. Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте

При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Функциональные возможности

Настройка сенсорного выключателя выгодно отличается тем, что в устройство добавлена еще одна полезная функция – встроенный таймер. За счет этого пользователи могут управлять коммутатором программно. Например, самостоятельно устанавливать время включения и отключения. При желании можно также дополнить устройство акустическим датчиком. В этом случае агрегат будет функционировать как своеобразный контроллер шума и движения. Пользователю нужно только подать голос или хлопнуть громко ладонями, и свет в помещении загорится. Если нужно регулировать яркость, тогда следует дополнительно установить димер. За счет этого можно будет контролировать интенсивность светового потока. Изучив базовую схему, можно разобраться с тем, как сделать сенсорный выключатель без лишних финансовых вложений.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
3. Подключить плату с сенсорными контактами.
4. Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

1. Отключение подачи электроэнергии.
2. Демонтаж предыдущего выключателя.
3. Снятие верхней панели с устанавливаемого изделия.
4. Соединение проводов по клеммам.
5. Помещение конструкции в коробку и закрепление.
6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Некоторые возможности брендовых выключателей

Кроме обычных функций включения и разрыва движения тока касанием, многие фирмы, производящие комплексы контроля сенсорного типа, оснащают их дополнительными агрегатами. Это вполне могут быть системы взаимосвязи между двумя одинаковыми устройствами или дистанционное управление. Первый случай достаточно интересен тем, что для контроля подачи энергии можно использовать не одно устройство, а несколько. Изменяя состояние любого из них, происходит и переключение прочих на выбранный режим работы. Кроме того, использование такой техники оправдано в комплексах «умного дома» или систем сигнализации, где дополнительно к ручному контролю используется автоматический. Примером может послужить охранный комплекс. При обнаружении проникновения, включается свет, производя психологическое воздействие на нарушителя, заодно подсвечивая его для более качественной видео и фото съемки.

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой примерно нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Легкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя. Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

• панель защитная;
• контактный датчик-сенсор;
• электронная плата;
• корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закаленного стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведенной схемой электроники прибора; 4 – корпус (шасси) выключателя

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще и варианты, где управление доступно при помощи дистанционного пульта.

То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Опции и возможности устройства

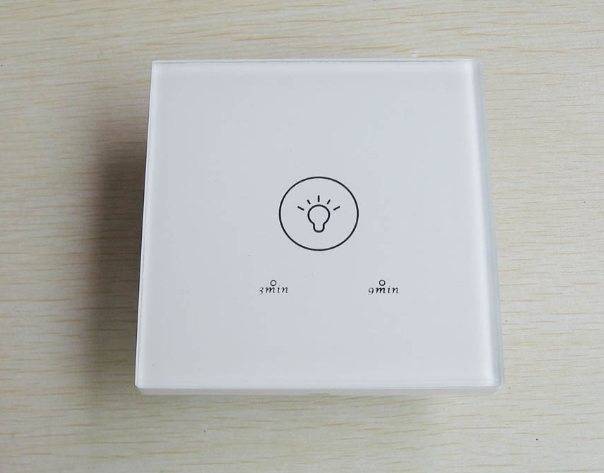

Отдельного рассмотрения явно заслуживают выключатели с таймером.

Здесь присутствуют традиционные характеристики, такие как:

• бесшумность действия;
• интересный дизайн;
• безопасное использование.

Помимо всего этого, добавляется еще одна полезная функция – встроенный таймер. С его помощью пользователь получает возможность управлять коммутатором программно. К примеру, задавать время включения и отключения в определённом временном диапазоне.

Уникальный вариант разработки коммутатора с внедрённым функционалом таймера. При помощи таких приборов открываются возможности управления освещением в строго заданное время. Экономия электричества очевидна

Как правило, подобные приборы имеют не только таймер, но также аксессуар иного рода – например, акустический датчик.

В этом варианте устройство работает как контроллер движения или шума. Достаточно подать голос либо хлопнуть ладонями и лампы светильника в квартире загорятся ярким светом.

Кстати, на случай слишком высокой яркости существует очередной функционал – диммерная регулировка. Оснащенные диммером коммутаторы сенсорного типа позволяют управлять интенсивностью света.

Модификация сенсорных устройств – акустический коммутатор. Действует по методике несколько иной, но тоже является прибором, где поддерживаются технологии использования сенсоров. В данном случае, сенсорным элементов выступает чувствительный микрофон

Правда, есть один нюанс для подобных разработок. Диммеры, как правило, не поддерживают использование в светильниках люминесцентных и светодиодных ламп. Но устранение этого недостатка, скорее всего, вопрос времени.

Подробнее о разновидностях “умных” выключателей света читайте в этой статье.

Коммутация нагрузки

Простыми схемами на транзисторных ключах можно производить коммутацию токов в интервале 0,15… 14 А, напряжений 50… 500 В. Все зависит от конкретного типа транзистора. Ключ может производить коммутацию нагрузки 5-7 кВт при помощи управляющего сигнала, мощность которого не превышает сотни милливатт.

Можно применять вместо транзисторных ключей простые электромагнитные реле. У них имеется достоинство – при работе не происходит нагрев. Но вот частота циклов включения и отключения ограничена, поэтому использовать в инверторах или импульсных блоках питания для создания синусоиды их нельзя. Но в общем принцип действия ключа на полупроводниковом транзисторе и электромагнитного реле одинаков.

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

• Износа группы контактов.
• Разрушения корпуса.
• Разрушения клеммы и места фиксации проводов.
• Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

На клавишах и декоративных рамках выключателей предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

1. Снять верхнюю панель.
2. Демонтировать декоративную накладку, если она есть.
3. Проверить с помощью индикатора, есть ли на приборе напряжение.
4. Ослабить фиксаторы внутреннего крепления.
5. Отсоединить провода от корпуса выключателя.
6. Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Сенсорный выключатель света срабатывает сам

Подключение сенсорного выключателя света

Часто случается так, что сенсорные выключатели срабатывают без нажатия. В этом случае нужно тщательно осмотреть прибор. Возможно, причина в замыкании контактов.

Если повреждена сама сенсорная панель, нужно обратиться за помощью к специалистам. Если они не устранят проблему, придется менять прибор на новый.

Во время работы с сенсорными выключателями нужно соблюдать ряд правил предосторожности:

• Включать устройства в сеть следует так, чтобы производилась коммутация фазы, а не нуля.
• Если сеть питания работает с использованием заземляющего провода, его нужно подключить к соответствующим контактам.
• Если в ходе установки выключателя был использован провод с множеством жил, концы нужно опрессовать и залудить. Иначе контакт будет нарушен, и соединение перегреется.

Важно, чтобы нагрузка соответствовала параметрам коммутатора

Разновидности

Схема сенсорного выключателя света 220 В довольно простая. С установкой датчика справится даже начинающий мастер. В продаже присутствует четыре распространенных модификации подобных приборов. Они отличаются набором дополнительных функций, конструкцией. Самыми востребованными разновидностями являются:

• С пультом. Этот датчик легко применять для управления светодиодной лентой, бра, точечными осветительными приборами и т. д.
• С таймером. Это экономичная разновидность, которая расходует минимальное количество электроэнергии. Если в квартире никого нет, датчик отключит свет.
• Емкостный. Прибор реагирует даже на легкое прикосновение.
• Бесконтактный. Может реагировать на некоторые особенности обстановки. Это, например, может быть звук, перепад температуры, изменение уровня естественной освещенности или движение.

Сенсорные выключатели могут оборудоваться диммером. Это позволяет управлять яркостью освещения.

Схема силовой части сенсорного выключателя света 220В

Схема этого варианта силовой части выключателя представлена на рис. 3. Подробное описание фазового регулятора К1182ПМ1 имеется в и . Конечно, он может и напрямую управлять лампой (допустимый ток — 1,2 А), но если она слишком мощная, микросхема может сгореть (пусковой ток лампы накаливания в несколько раз больше рабочего). Поэтому для повышения надёжности в рассматриваемый вариант силовой части выключателя добавлен симистор VS1. Он может быть любым, главное, чтобы открывающий ток управления им не превышал 1,2 А.

Чем больше этот ток, тем меньше должно быть сопротивление резистора R4, вплоть до полного его исключения. Здесь можно использовать и симистор КУ208Г, причём его подборка по току открывания не обязательна, но потребуется уменьшить сопротивление резистора R4 до 470 Ом. Более подробно о выборе симистора можно прочитать в . Несколько слов о резисторе R5.

Для мощных симисторов, в том числе и КУ208Г, он не нужен. А вот при применении импортных симисторов с малым током открывания (например, серии ВТ134) обойтись без него не удастся — симистор будет открываться и при отсутствии разрешающего сигнала. Вероятно, у микросхемы К118ПМ1 ток утечки в закрытом состоянии сопоставим с током открывания этих симисторов.

Чтобы определить нужное сопротивление резистора R5, необходимо вместо него временно установить переменный резистор сопротивлением 1 кОм. Затем соединить выводы 6 и 3 микросхемы К118ПМ1 и уменьшать сопротивление переменного резистора, пока лампа EL1 не погаснет. После этого измерить введённое сопротивление переменного резистора и заменить его постоянным резистором ближайшего (в меньшую сторону) номинала.

После подборки резистора R5 необходимо убедиться, что в “разомкнутом” состоянии выключателя симистор полностью закрыт, а напряжение на лампе EL1 отсутствует. Дело в том, что при слишком большом сопротивлении резистора R2 на лампу EL1 может поступать напряжение, даже когда транзистор VT1 полностью открыт. Если это напряжение меньше, чем необходимо для свечения лампы, вы даже не будете знать, что в выключенном состоянии ваша настольная лампа потребляет ток, возможно, и не маленький. Для устранения этого дефекта сопротивление резистора R2 необходимо уменьшать.

Нелишне будет измерить напряжение на лампе и при “замкнутом” выключателе. Оно должно быть меньше напряжения в сети не более чем на 2…3 В. Если оно меньше на пять и более вольт, значит, конденсатор С1 имеет большой ток утечки, и его необходимо заменить. Для существенного увеличения срока службы лампы накаливания нужно выполнить два условия. Во-первых, ее включение должно продолжаться не менее 2…3 с. Это время устанавливают подборкой ёмкости конденсатора С1. Чем она больше, тем медленнее включается лампа.

Во-вторых, питать лампу нужно напряжением 210…215 В, если это допустимо по условиям освещения. Для ограничения максимального напряжения параллельно конденсатору С1 подключите не показанный на схеме резистор. Его сопротивление, в зависимости от экземпляра микросхемы К1182ПМ1, может лежать в пределах 82…510кОм. Подбирают его экспериментально, глядя на показания подключённого параллельно лампе вольтметра, измеряющего истинное действующее значение переменного напряжения. Её яркость, конечно, немного снизится, но срок службы увеличится значительно.

Если вместо этого постоянного резистора применить переменный, получим сенсорный выключатель с регулировкой яркости. Выключатель с тринистором или симистором может стать источником помех, поэтому необходимо включить последовательно с ним помехоподавляющий дроссель, содержащий пять слоёв обмоточного провода диаметром 0,6…0,7 мм, намотанных виток к витку на ферритовом стержне диаметром 8…10 мм и длиной 25…30 мм. Все предложенные варианты сенсорных и силовых частей выключателей взаимозаменяемы и стыкуются между собой.

Необходимый вариант может быть выбран в зависимости от наличия деталей и мощности нагрузки, а также по принципу управления выключателем

Поскольку устройство имеет гальваническую связь с сетью, во время налаживания следует соблюдать осторожность, все изменения производить только после его отключения от сети. Желательно во время налаживания устройства питать его через развязывающий трансформатор

Это обезопасит и от ударов электрическим током, и от повреждения деталей при случайных замыканиях на заземлённые предметы.

Сенсорные схемы. Схемы простых сенсорных устройств на транзисторах

Для включения различных механизмов может быть использован сенсорный датчик, схема которого приведена на рис. 1. При подключении питания в дежурном режиме датчик потребляет ток не более 0,2 мА. При касании пальцем сенсорного контакта Е1 переменное напряжение, наведенное в теле человека, поступает на базу транзистора VT1, выпрямляется и усиливается этим транзистором.

Возникшее на резисторе R2 постоянное напряжение открывает транзисторы VT2 и ѴТЗ, в результате чего срабатывает электромагнитное реле К1, контакты которого включают исполнительный механизм. Для питания датчика следует использовать стабилизированный источник питания напряжением 12 В.

Статический коэффициент передачи тока транзисторов должен быть 80… 100. Электромагнитное реле — РЭС-Ю (паспорт РС4.524.303) или РЭС-9 (паспорт РС4.524.202). Резисторы типа МЛТ-0,125, конденсатор Cl — К10-7В, С2 — MB. Сенсорная пластинка Е1 имеет размер 10×13 мм. Если сенсор размещают от устройства более чем на 15 см, то его подключение осуществляют экранированным проводом, соединяя оплетку с минусом источника питания.

Рис. 1. Принципиальная схема сенсорного устройства для включения различных механизмов.

Схема простейшего сенсорного звонка приведена на рис. 2. Устройство собрано на трех кремниевых транзисторах с непосредственной связью между каскадами и работает как усилитель наводок переменного напряжения, которое поступает на сенсор Е1.

При касании контакта Е1 в динамике ВА1 раздается звук с частотой входного сигнала. Приемлемая громкость звука устанавливается резистором R1. В устройстве можно использовать выходной трансформатор и динамик от любого карманного или переносного приемников. Транзисторы могут быть любые кремниевые, диод — типа Д9 с любой буквой. Сенсорная пластинка имеет размеры 10×13 мм и крепится в удобном месте.

Рис. 2. Принципиальная схема простейшего сенсорного звонка.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой, примерно, нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Лёгкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя.

Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

• панель защитная;
• контактный датчик-сенсор;
• электронная плата;
• корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закалённого стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведённой схемой электроники прибора; 4 – корпус (шасси) выключателя (+)

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще выключатели с дистанционным управлением. То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Маркировка и подключение сенсорных выключателей

Для разбора маркировки возьмем устройство фирмы “Livolo” — VL C702R. Первая буква VL- это название китайской фирмы “Livolo”. Далее, обозначения C6, C7 и C8 показывают модификацию устройства. Следующие две цифры 01, 02 и 03 говорят о количестве подключаемых групп освещения, что аналогично 1, 2 и 3 клавишному механическому выключателю.

Сенсорные выключатели для одной и нескольких групп освещения

Последние буквы обозначают дополнительные возможности сенсора. Например, буква R говорит о возможности радиоуправления, D — показывает наличие функции диммера (регулировка яркости), S — функция проходного выключателя, T — наличие таймера отключение через 30 сек. Сенсорные устройства с функцией диммера вместо электромеханического реле имеют симисторы в качестве переключающего устройства.

На коробке таких выключателей или в инструкции должна быть запись о возможности их использования со светодиодными лампами. При использовании пульта необходима его настройка. Первое включение сенсором удерживается 5 сек. пока сенсор не издаст короткий звуковой сигнал.

Затем нужную кнопку на пульте также удерживают до короткого писка, все теперь пульт привязан к сенсору. Если пульт имеет несколько кнопок, как и выключатель, тогда настраивают остальные кнопки таким же образом.  Для отключения настройки нужно кнопку пульта держать 10 сек., пока сенсор не известит вас двумя короткими сигналами.

Печатная платы сенсорного выключателя

Первый сигнал через 5 сек., а второй через 10 сек. Один сенсор может работать с несколькими пультами и наоборот, один пульт может управлять несколькими сенсорными выключателями. Подключение сенсорного выключателя света аналогично подключению клавишного выключателя. Клемма ” L1-in” предназначена для подключения подходящей фазы, а клемма “L-load” служит для подключения нагрузки (лампы освещения).

Маркировка “L1-load” служит для подключения первой группы ламп, а клемма “L2-load необходима для второй группы ламп и т. д. Крепление этих устройств не имеет сложностей. Разобраться с ним достаточно легко. Не трудно использовать сенсорный выключатель для светодиодной ленты. В этом случае к выключателю подключают блок питания светодиодной ленты, рассчитанному на 220 В.

И еще, собрать сенсорный выключатель своими руками не имеет смысла. Не такие большие деньги он стоит, да и дизайн не будет хорошего качества. Желающие собрать сенсорный выключатель своими руками могут найти схемы в интернете.
