Подключение люстры с пультом управления своими руками
Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.
Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.
Важно не перепутать подключение сети к контроллеру
Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.
Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.
Испытание включения фонаря с пульта «на земле»
Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.
Проверка перед установкой на потолок
Крепление и установка люстры с пультом
Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.
Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.
Проверяем нагрев блоков
После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео
Как настроить пульт для люстры
На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».
Чем проще устройство, тем реже оно ломается
В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.
Общая схема подключения системы дистанционного управления освещением
выглядит следующим образом
На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.
В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:
Приступаем к подключению проводов по этой схеме.
В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты .
От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А» , подключаем к клемме фазы — «L» .
Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»
Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу .
Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:
Напомню, питающий кабель состоит из трех жил:
Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.
Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом .
Кроме этого соединения были затянуты контрольными винтовыми клеммами .
Затем все надежно заизолировано.
О сталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты . Делаем это тоже без разрыва.
Благо винтовой зажим на блоке питания это позволяет.
Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.
Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.
Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты . Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.
Все оборудование после подключения выглядит примерно так:
Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.
Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.
На этом подключение завершено , теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).
Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ . При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.
Идея установить и подключить люстру с пультом замечательна тем, что хозяева квартиры получают возможность управлять освещением, не привязываясь к выключателю
Ситуаций, когда просто жизненно важно выключить светильник с пульта, очень много, и перечислять их не имеет смысла. Реализовать идею тоже не составит особого труда, нужно лишь правильно выбрать схему и грамотно подключить приемник к проводке светильника

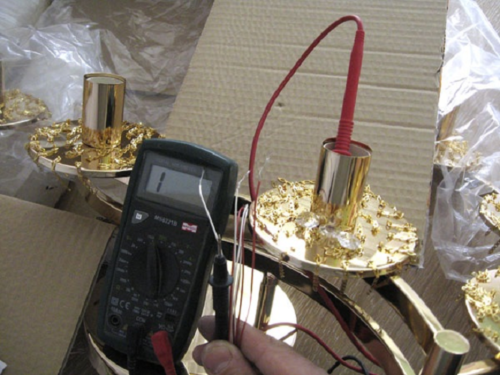

Без мультиметра не обойтись
Что учитывается перед проведением работ?
Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:
- Конструкция люстры (Их принято делить между собой по рожкам – элементам, на конце которых установлены патроны для лампочек. Как сказано выше, разделение на питающие ветки для лампочек делаются на входе в люстру, и рожки можно считать этими ветвями. По конструкции люстры бывают безрожковыми, двух-, трех-, четырех- и пятирожковыми);
- Используемый выключатель (от этого зависит способ подключения. Если, к примеру, рубильник одноклавишный и при включении света будут загораться все лампы люстры, то это одна схема подключения, а вот использование двух- или трехклавишных выключателей, каждая клавиша которых будет отвечать за работу определенной группы ламп требует использования несколько иного способа подключения);
- Наличие в конструкции люстры дополнительного оборудования (вентилятор или блок дистанционного управления вносят свои определенные коррективы в схему подключения);
- Особенности устройства электросети дома (в старых постройках обычно используется двухжильная проводка, а в новых или отреставрированных количество жил уже три).
И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую прокладку проводки от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.
Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.
Сценарии, привязанные ко времени суток
В спальне такие простые сценарии приведут к трудностям. Например, если в доме есть животные, датчик на них среагирует и включит свет среди ночи.
Проблему можно обойти, если отключать выполнение сценария в ночное время — прочие ложные срабатывания не доставят неудобств. В приложении HomeKit для этого есть настройка времени, в которое сценарий действует. В приложении Aqara нам понадобится создать отдельный сценарий: он отключит отслеживание датчик в спальне ночью и вернёт его утром:
Сценарии управляют не только отдельными устройствами, но и другими сценариями — активируют их или отключают. Это ключ к построению гибких инструкций.
Во время отпуска, используя время суток в сценариях, можно «имитировать присутствие»: вас дома нет, но свет в квартире продолжит включаться по вечерам и выключаться ночью — как если бы в квартире каждый день кто-то находился. Некоторых воров это отпугнёт:
Установка контроллера
Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.
Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.
Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.
Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.
Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.
Принципы управления люстрой на расстоянии
Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.
Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:
- стационарным выключателем;
- мобильным пультом.
Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.
Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:
- радиопередатчика, расположенного внутри малогабаритного пульта;
- радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.
Принцип дистанционного управления люстрой объясняется картинкой.
Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.
Так называют устройство, имеющее в своем составе блоки:
- питания:
- приема радиосигналов;
- логики;
- коммутации силовых цепей.
Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.
Выбор расстояния
Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:
- контроллера;
- пульта;
- источника тока.
Влияние помех и посторонних сигналов
Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.
Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.
Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.
Количество каналов радиоуправления
Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.
Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.
Мощность коммутируемой нагрузки
Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.
Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.
Питание пульта и контроллера
Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.
При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.
Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.
Люстра с контроллером
Схема подключения люстры с пультом управления простая. В корпусе осветительного оборудования находятся понижающий трансформатор, он преобразует 220В напряжение в 12В или 24В. Используется для подключения светодиодной подсветки и галогенных ламп, так как они не приспособлены для высокого напряжения.
Внутри корпуса также располагается контроллер к которому подключены лампочки и трансформаторы. От него отходит 3 провода, один является антенной, остальные фаза и нуль для подключения к электросети. Фаза и ноль окрашиваются в красный и черный цвет. Также можно найти их порядок подключения в инструкции по применению или по отметкам на корпусе. Установленный контроллер может работать и при неправильном подключении проводов электросети, но тогда могут возникнуть проблемы с корректностью выполнения команд от пульта.
Как подключить пульт управление люстрой видео смотрите ниже:
Если люстра управляется с пульта, то внутри ее корпуса имеется блок управления и антенна. Ее выводят за корпус для приема сигнала от пульта. К блоку питания необходимо подключить фазу от выключателя и ноль. После этого производится установка люстры на потолок.
Устройство
Любой осветительный прибор состоит из трех деталей:
- корпус;
- патрон (1 и больше);
- плафон (1 и больше).
Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.
Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.
В люстре могут устанавливаться:
- галогенные лампы с напряжением питания 12 В;
- лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
- светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
- возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.
Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.
Итак, чаще всего электрическая часть люстры на пульте управления состоит из:
- Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
- Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
- Групп источников света.
- Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и соответственно.
Схема
Давайте рассмотрим типовую схемы люстры с беспроводным управлением.
На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.
На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.
Обратите внимание, что в него выходит:
- 2 провода для подключения к сети;
- 5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
- 1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.
Внешний вид, на корпусе указана схема подключения:
Внутри такого модуля стоит плата:
Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.
Вот вторая схема:
Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):
- Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно
. - 2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.
Мнение эксперта
Алексей Бартош
Задать вопрос эксперту
К электронным трансформаторам не получится подключить светодиодные лампочки на 12 В, это объясняется несколькими причинами. Во-первых, на выходе электронного трансформатора высокочастотный переменный ток (светодиоды работают на постоянке), а, во-вторых, в этих трансформаторах обычно схема с обратной связью по току, это значит, что для ее запуска нагрузка должна потреблять какой-то минимальный ток. Посмотрите внимательно на схему, к трансформатору подключено 5 ламп по 20 Вт, а низковольтные светодиодные лампы обычно имеют мощность 1–7 Вт, чаще всего в первой половине этого диапазона. Поэтому для переделки люстры на светодиодные лампы 12 В нужно использовать блоки питания на 12 В, подойдут и те, что используются для питания светодиодных лент, как на фото ниже.
Устройство люстры с пультом
Самый главный вопрос – для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.
Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп – 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.
Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.
На фото обозначены устройства, из которых состоит схема люстры:
Как устроена светодиодная люстра
Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).
Дальность действия такого пульта может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.
Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.
Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.
Минимальное количество групп такого выключателя – одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.
Эффекты переключаются нажатием кнопок на пульте.
А как же выключатель? Во первых, он нужен для своего основного дела – выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.
Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель – это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или “сели” батарейки, люстрой можно управлять вполне сносно.
Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.
Всё будет показано ниже, на фото.
Хватит теории, переходим к практике.
Особые случаи
В зависимости от вида устройства способы установки и подключения будут иметь особенности.
Модели с галогенными лампами
Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться
При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой. Для качественного подключения нужно выполнять следующие требования:
Для качественного подключения нужно выполнять следующие требования:
- Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
- Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
- Запрещено использование диметров для управления галогенками.
Галогенные лампочки подключаются только в перчатках!
Подключение светодиодной люстры
Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.
При наличии подсветки, гирлянд
Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.
Китайские люстры
На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.
