Как подключить двойной выключатель на две лампочки: схемы + советы по подключению

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Назначение

виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

  1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
  2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
  3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

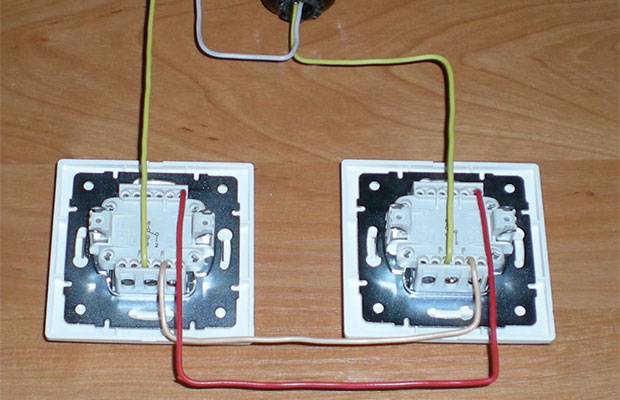

Схема освещения коридора с использованием двух проходных выключателей

Внешне проходные выключатели почти ничем не отличаются от обычных. Только на обратной стороне вместо двух имеются три клеммы:

  • фаза;
  • L № 1;
  • L № 2;

Как подключить светильник на два выключателя правильно, показано на схеме.

«Ноль» на светильник поступает по синему проводу. Фаза – по красному. Из рисунка хорошо видно, что питание на лампу поступит только в том случае, если оба переключателя будут находиться в одинаковых положениях. Изменение положения клавиши на любом из устройств повлечёт разрыв цепи и прекращение питания осветительного прибора. Ну, а после того как свет выключен, щелчок любым из выключателей снова замкнёт цепь, и наш коридор опять осветится.

На лестничных клетках, в длинных коридорах или туннелях вместо дорогостоящих инфракрасных датчиков можно просто подключить два проходных выключателя.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Назначение


виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

  1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
  2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
  3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

Устройство и принцип работы двухклавишного выключателя

С помощью двухклавишного выключателя можно включать не всю люстру, а группы ламп, увеличивая или уменьшая интенсивность, регулировать степень освещения в комнате, а также управлять освещением в двух разных помещениях.

Эта возможность обусловлена конструкцией приспособления. Главная его часть имеет 3 неподвижных контакта:

  • вход – к нему присоединяется фазный провод из распределительного щитка;
  • 2 выхода – от них идут питающие провода к группе ламп в люстре или к светильникам, размещенных в разных участках комнаты.

Неподвижные контакты при нажатии клавиши замыкаются подвижными. Последние действуют на основе качающегося или кулачкового механизма.

Контакты закрепляются на основании из керамики или негорючего пластика, способного выдерживать высокую температуру. Механизм выключателя сверху закрыт рамкой и диэлектрическими клавишами.

Двухконтактный выключатель рассчитан на работу с переменным током с напряжением в 220 В. Для соединения с электросетью и светильниками используют провода сечением от 1,25 до 2 мм. Выпускают модели с винтовыми клеммами и подпружиненными. В первом случае провод крепят винтами, во втором достаточно подсоединить зачищенный от изоляции конец кабеля — его удержит зажимное устройство.

Срабатывает устройство при нажатии на клавишу. Приводной механизм перемещает подвижный контакт, чтобы он замкнул входящий кабель и проводник, отходящий на группу ламп. При этом ток подается на светильник и свет зажигается. Когда на тумблер нажимают в обратном направлении, подвижный контакт смещается и питание прекращается.

Каких выключателей у вас больше?

Одноклавишных
35.71%

Двухклавишных
28.57%

Примерно одинаково
35.71%

Проголосовало: 14

Различают конструкции для внутренней и внешней установки.

  • Для внутренней – используется в жилых и рабочих помещениях. Выключатель монтируется в монтажную коробку, которая закрепляется в бетонную или кирпичную стены, или в гипсокартонную. Выключатель нередко скрыт в стене, поэтому его называют «утопленным».
  • Для наружной – устанавливаются в гаражах, сараях, подвалах, дачных домиках. Устройство ставят на негорючее основание, а провода к нему укладывают в металлорукава, фарфоровые изоляторы, пластиковые трубы.

Сфера использования

Схема проходного выключателя

Применяют выключатели при обслуживании сложных осветительных устройств или групп светильников. В зависимости функционала назначение устройств отличается.

  • Обычный двухпозиционный выключатель ставят в жилой комнате или в офисе, если освещение в помещении представлено не единственным светильником. Он позволяет с одного устройства управлять группами приборов или ламп и регулировать освещенность. Этот же вариант используется для включения света в двух разных помещениях, например, ванной и санузле, если они расположены рядом. Схема подключения двухклавишного выключателя такая же.
  • Модель со световым индикатором – удобна для жилых комнат, так как в рабочих помещениях редко кто находится ночью. Подсвеченные клавиши хорошо видны, так что зайдя в темную комнату, человек сразу отыщет выключатель.
  • Блок с розеткой – удобен тем, что для обслуживания розетки и выключателей можно протянуть только один питающий кабель. Модули пользуются огромной популярностью на кухне, где оба приспособления обычно требуются в одном месте – в рабочей зоне. Применяются они в других маленьких комнатах.
  • Проходной выключатель – специальный вариант, работающий по принципу «перекидывания контактов». Предназначен для управления освещением в помещениях, где есть несколько линий, регулировать работу которых нужно с двух точек. Такие же модели используются для внешнего освещения. Например, для подсветки садовых дорожек и дворовой площадки, крыльца и коридора.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

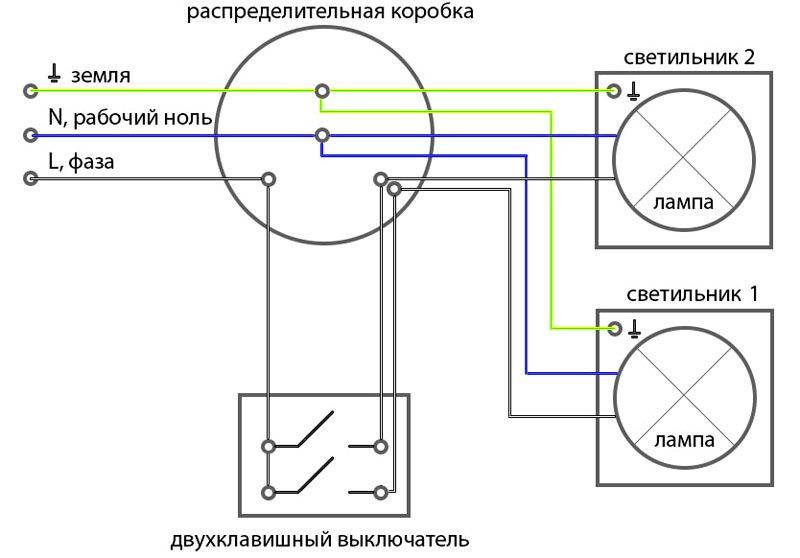

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Установка проходного двухфазного выключателя

Для управления несколькими осветительными приборами из разных концов помещения, используют проходной выключатель с двумя клавишами. Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе. В нем находятся две группы клемм, которые размыкают подачу тока с одной пары электропроводов на другую.

При проведении проходного подключения важно не перепутать пары проводников, чтобы оба выключателя замыкали контакты одной из двух электрических цепей

Как провести монтаж:

  1. Фазный проводник из монтажной коробки прокладывается к клеммам 1 и 2 (справа), которые по схеме соединены между собой.
  2. Из выключателя отходят уже четыре фазы, которые ведут к коробке, а потом ко второму выключателю.
  3. От выключателя №2 отходят (не пересекаясь) две фазы. Их ведут к коробке, где подсоединяют к двум независимым проводникам, ведущим к светильникам.

Осуществляя монтаж, можно провести сначала одну пару проводов, а затем вторую, чтобы не перепутать их, иначе схема не сработает.

Схема выключателя и розетки питания через одну распределительную коробку.

Часто возникает необходимость подключения дополнительных источников питания в одной комнате помещения. В этом случае, можно осуществить подключение через распределительную коробку, через которую уже подключен светильник. На картинке схема выключателя и розетки.

Для этого необходимо установить корпус розетки на стену, недалеко от коробки. Зачистить от изоляции концы проводов идущие от розетки, и подсоединить методом скрутки к проводке находящейся в коробке. Фазный провод от розетки подключается к базе питания ( 2 красных провода), а ноль к нулевой линии (2 синих провода). Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Корпус розетки прокручивается одним винтом — посередине.

Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Проверку схемы выключателя и розетки можно произвести при помощи специального прибора, или просто включив в розетку потребитель питания.

Последовательность проведения света в комнате

  1. Последовательность проведения света в комнате имеет свою специфику:
  2. сначала нужно обесточить жилье, отключив рубильник на разъединительном щитке или автоматические выключатели проверить отключение тока можно, всунув светильник в розетку (если не горит, значит все отключено);
  3. перед установкой оголенные части нужно зачистить;
  4. проходной нулевой провод от щита необходимо объединить с двумя контактными группами;
  5. второй фазный провод от щита прикрепляется к проводу, идущему на общий контакт;
  6. цвет проводов разных групп должен быть разным (первый провод подключается к фазе одной группы светильников, второй – подсоединяется к другой группе);
  7. фазные провода крепятся к своим группам потребителей;
  8. нулевой проводок от щитка присоединяется к нулевым проводкам светильников (двухклавишный выключатель объединяет две группы потребителей);
  9. нужно тщательно продумать безопасность нахождения большого количества объединений, находящихся в разделочной коробке (хорошо скрутить, припаять);
  10. выключатель аккуратно крепится к коробке на стене (монтажная проволока очень жесткая);
  11. на основание прилаживается декоративная рамка, блок кнопок вставляется в пазы, надежно фиксируется с корпусом;
  12. Индикатор напряжения поможет проверить, правильно ли функционирует проходной выключатель.

Иногда возникает необходимость установить двухкнопочный выключатель в комплектации с розеткой. В таком случае прокладывается дополнительный участок провода от выключателя к розетке. Высота размещения устройства самая разнообразная: главное, чтобы было комфортно.

Как найти фазный провод? Чтобы правильно подсоединить двойной выключатель, следует определиться с проводами. Иногда возникают сомнения, какой провод фазный.

  • Разъяснить ситуацию поможет следующий способ:
  • кончики проводков аккуратно отводят в стороны (чтобы не стыкались вместе);
  • включается напряжение на щитке;
  • индикаторной отверткой притрагиваются к оголенным частям;
  • фазный тот провод, при касании с которым загорится лампочка.

Контролировать интенсивность освещения помогают диммеры. Различают сенсорные, нажимные, поворотные. Схема установки для всех видов одинаковая.

Как самостоятельно подключить двухклавишный выключатель

Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки. В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.

ФОТО: elec.ruДля маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолента

Схема подключения двухклавишного выключателя: примеры

Для того, чтобы читателю было проще разобраться, каким образом подключаются двойные размыкатели, предлагаем ознакомиться со схемами монтажа визуально.

ФОТО: risuusam.ruПростейшая схема подключения двухклавишного выключателя на две лампочки

Если же требуется другой вариант, можем предложить следующее.

ФОТО: brilux.com.uaПодключение двойного выключателя с обозначением распределительной коробки

Как подключить двойной выключатель: пошаговая инструкция

Для начала попробуем разобраться, каким образом подключается сам двухклавишный выключатель. Для этого, в качестве примеров, будет использована компьютерная графика.

ИллюстрацияОписание действия
Для начала следует промаркировать жилы. К примеру, «L» – входящая фаза, а «L1» и «L2» – отходящие на светильники (сигнальные). Так впоследствии будет удобнее работать
Теперь жилу «L», по которой напряжение приходит, нужно присоединить к верхней клемме выключателя
К нижним клеммам присоединяются соответственно жилы «L1» и «L2». Они являются сигнальными, и по ним напряжение будет подаваться на светильники в соответствии с тем, какая клавиша нажата
В светильниках подключение производится согласно цветовой маркировке. Если она отсутствует, то, скорее всего, и заземляющего провода здесь не будет
В распределительной коробке имеет смысл также промаркировать жилы, идущие от выключателя. Это позволит упростить последующую коммутацию

Однако мало понять, как подключить сам двойной выключатель. Необходимо разобраться, каким образом выполнить его соединение в распределительной коробке, что сейчас и будет рассмотрено.

Соединение проводов от двухклавишного выключателя в распределительной коробке

Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.

ИллюстрацияОписание действия
Введённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку
Так же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы
Когда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO
В итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо
А вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления

Подробнее мастер-класс по подключению двухклавишных выключателей можно посмотреть в этом видео.

Watch this video on YouTube

Какие выключатели нужны для управления светом с двух точек – название и конструкция

Рассматриваемое применение двух выключателей предполагает, что независимо от положения коммутационных контактов одного из них другим всегда можно в любой момент включить или выключить освещение. Обычные выключатели, которыми человечество пользуется еще с момента изобретения электричества, для этого совершенно не пригодны. Ведь они изначально конструктивно не рассчитаны на такую работу, потому что в одном из двух своих положений размыкают (разрывают) электрическую цепь. Поэтому, как их между собой не соединяй, все равно, если у одного из них контакты разомкнуты, вторым ни за что не включить электроприбор. А они должны быть именно соединены как-то между собой, так как предполагается, что будут использоваться для управления работой одного и того же светильника, то есть установлены в составе 1-ой общей электрической цепи.

Их также еще называют проходными переключателями или перекидными выключателями и переключателями. А есть еще перекрестные переключатели, но это немного другие и более сложные устройства, используемые совместно с проходными для управления электроприборами из трех и более точек. Их можно установить вместо проходных, но они обойдутся дороже, а вот наоборот менять нельзя. Внешне с лицевой стороны эти коммутаторы ничем не отличаются от обычных выключателей. Такие же корпус и 1 или 2 клавиши (иногда другой тип детали управления) для включений-отключений.

Внешне проходной переключатель отличается от обычного выключателя в следующем: с обратной стороны корпуса, там, где подсоединяются провода электропроводки, у него 3 клеммы для них. То есть к проходному переключателю подключаются 3 проводника. У обычного коммутатора только 2 клеммы (у перекрестного переключателя – 4). Это если коммутационное устройство одноклавишное.

Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные (двойные) проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. У сдвоенных обычных коммутаторов только 3 клеммы (у перекрестных переключателей – 8).

У проходных выключателей три клеммы для подключения проводов

А теперь о внутренних конструктивных и вытекающих из них отличиях в работе. Подводимая к проходному выключателю цепь выходит из него по 2-м линиям, между которыми он производит переключение. То есть в каждом из 2-х своих положений этот коммутатор одну выходящую из него линию замыкает, а вторую разрывает. Получается, что он как бы никогда и не разрывает проходящую через него цепь. Как это работает на практике и обеспечивает независимое управление с помощью 2-х проходных переключателей 1-м электроприбором, рассмотрено в следующей главе и наглядно видно на схемах, приведенных в ней же.
