Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

  • На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
  • Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

  • Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

По виду исполнения диммеры бывают:

  • Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

  • Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

  • Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

  • Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
    • При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.

    • Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
    • Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

    • Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

  • Роторные — надо вращать регулятор.
  • Клавишные — работают по типу джойстика. Яркость регулируется уровнем наклона клавиши.
  • Сенсорные. Встроенная сенсорная панель позволяет плавно менять настройки.

    Разные способы управления. Например, диммер Легранд Валена имеет клавишное управление, причем выключатель выведен на одну клавишу, а регулятор света на другую

  • Радиоуправляемые. Управляются от пульта дистанционного управления.
  • Акустические. Реагируют на определенный звук (например, на хлопок).

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

  • Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
  • На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
  • Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Это интересно: Как подключить самостоятельно УЗО — особенности

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки.

2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

Lсвет — фаза уходящая на светильник

L1 и L2 — связь с проходным выключателем

3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

4Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

фаза пришла в распредкоробку

ушла с нее на проходной выключатель+вернулась обратно

ушла на проходной димммер

вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

  • возможностью управления через Wi-fi;
  • наличием сенсорного управления;
  • применением для определенных типов осветительных устройств;
  • наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

МаркаСтранаОсобенностиОриентировочная стоимость, руб
Schneider ElectricФранцияпростота в установке и безопасность в процессе эксплуатации900-10200
AгатРоссиянизкая стоимость и соответствие европейским стандартам400-1100
MakelТурциявысокое качество и надежность800-1500
LezardТурцияприменение для осветительных приборов любой конфигурации200-1100
TriacКитайналичие и ПДУ, и сенсорного управления2400-5300

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

На симисторе

Такой диммер будет работать от напряжения сети 220В напрямую, схема отличается относительной простотой, поэтому собрать ее под силу даже начинающему радиолюбителю. Принцип регулирования напряжения в этом диммере заключается в отсекании определенного полупериода синусоиды, благодаря чему снижение электрического параметра приводит к реальной экономии электроэнергии.

Посмотрите на схему подключения, симистор – это электронный ключ, который управляется сигналами с динистора, включенного во времязадающую R — C цепочку.

Схема диммера на симисторе

Работа схемы заключается в следующем: после подключения фазы 220В к диммеру, на времязадающую цепочку C1 – R1 – R2 будет подано напряжение, так как динистор VS1 закрыт, ток протекает только через конденсатор и резисторы.

В зависимости от установленного поворотным резистором омического сопротивления будет зависеть и величина тока. От величины тока зависит и скорость заряда конденсатора C1, при достижении нужной величины потенциала на котором произойдет открытие динистора.

Через цепь открывшегося динистора на симистор VS2 подается сигнал открытия, срабатывает ключ, пропускающий определенную часть полупериода к нагрузке. Ток удержания в симисторе не возникает, поэтому с разрядом конденсатора вся цепь переходит в исходное состояние вплоть до следующего полупериода, который откроет ключ и подаст на нагрузку потенциал.

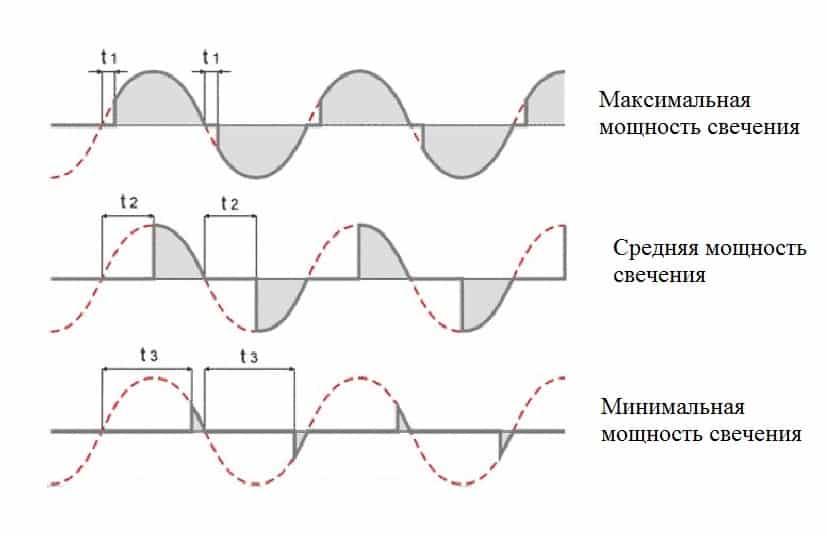

Изменение синусоиды

Как видите, такая схема диммера осуществляет регулировку яркости «обрезая» форму синусоиды до определенного импульса, уменьшая и величину напряжения, и его действующее значение. В виду нестабильного колебания кривой такую модель светорегулятора однозначно можно подключать к лампам накаливания, поскольку они не восприимчивы к форме напряжения. Что касается светодиодных и люминесцентных моделей, их нужно тестировать на уже готовом диммере.

Чтобы изготовить такой диммер для практического использования, лучше взять печатную плату. Так как при стационарной установке при регулировании напряжения вам понадобится жесткое крепление к конструкции. Ее можно как заказать, так и изготовить самостоятельно.

Процесс сборки состоит из следующих этапов:

Перенесите эскиз на фольгированную плату, в местах монтажа соответствующих деталей сделайте разметку. Дорожки наведите нитрокраской и протравите плату диммера в хлорном железе.

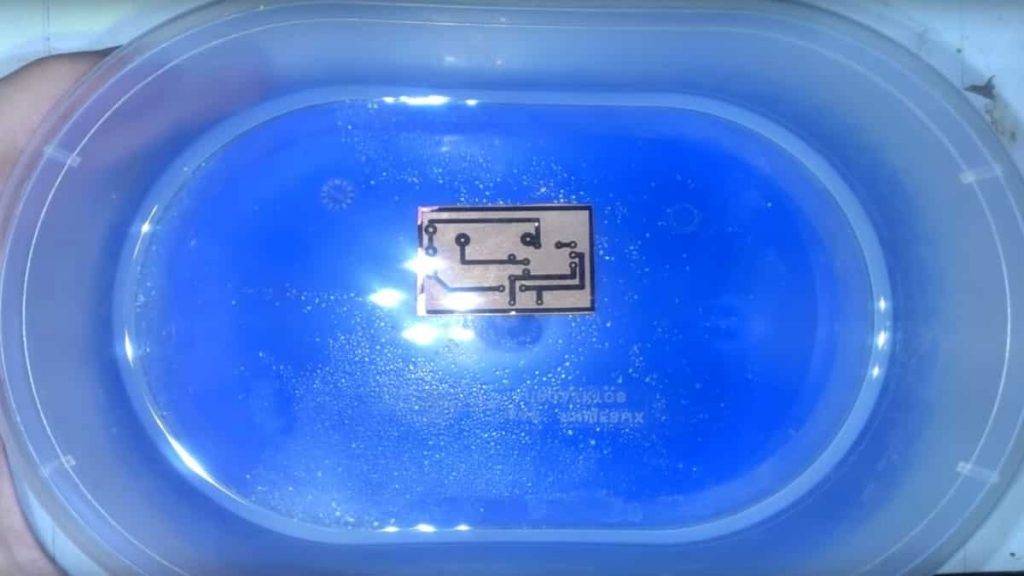

Протравите плату

В процессе травки плату нужно переворачивать, а после окончания, достаньте и полудите ее, промойте спиртом и просверлите отверстия для ножек.

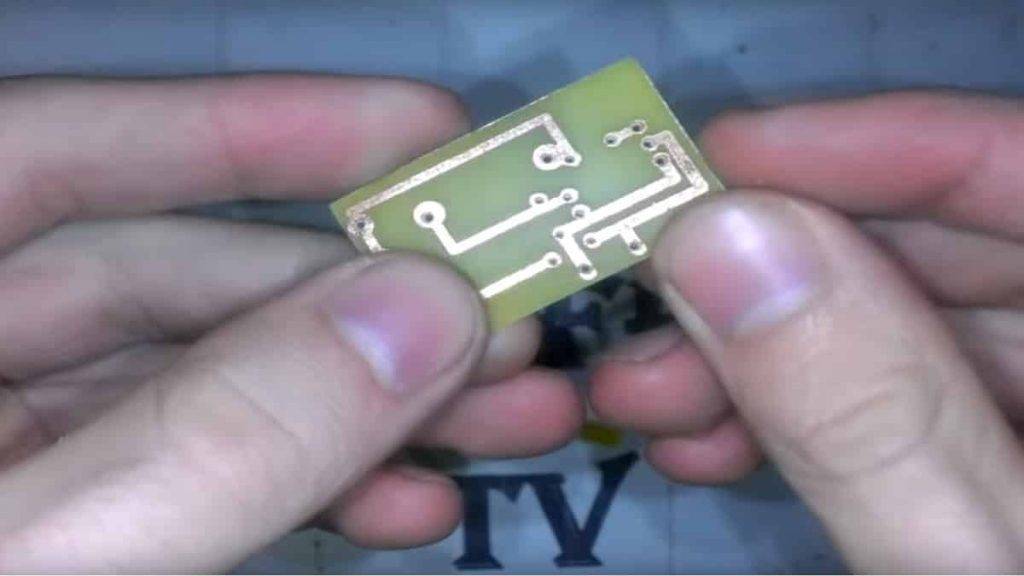

Сделайте отверстия

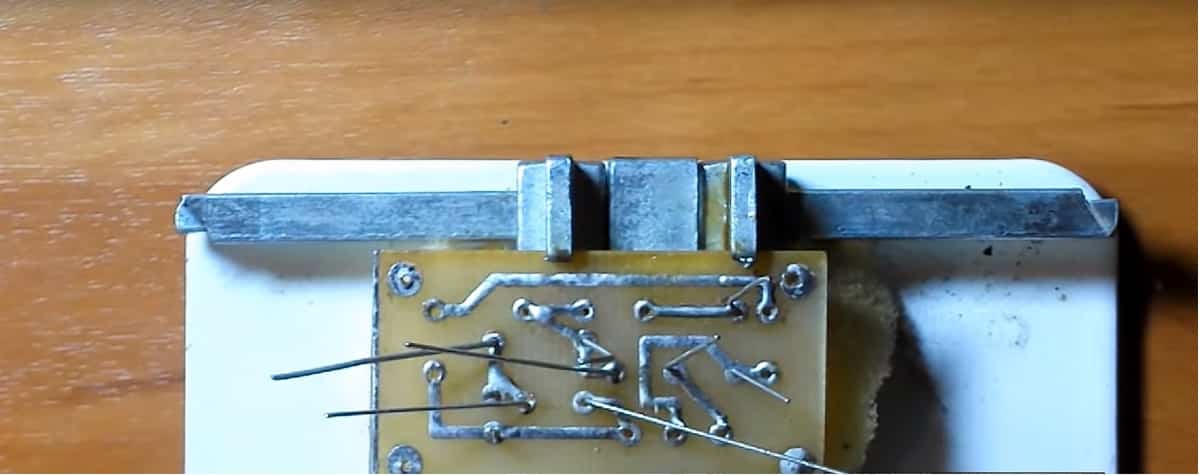

Поместите ножки радиодеталей в просверленные отверстия под них.

Поместите ножки радиодеталей в отверстия

Если вы разметили монтажные площадки, придерживайтесь данной разметки.

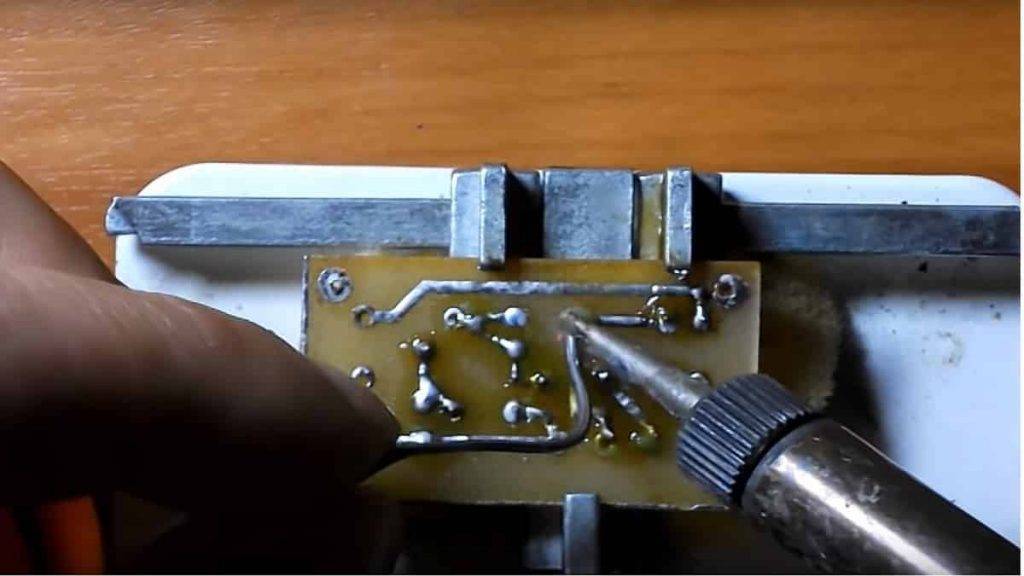

Разогрейте паяльник и нанесите слой олова с обратной стороны платы диммера.

Припаяйте ножки радиодеталей

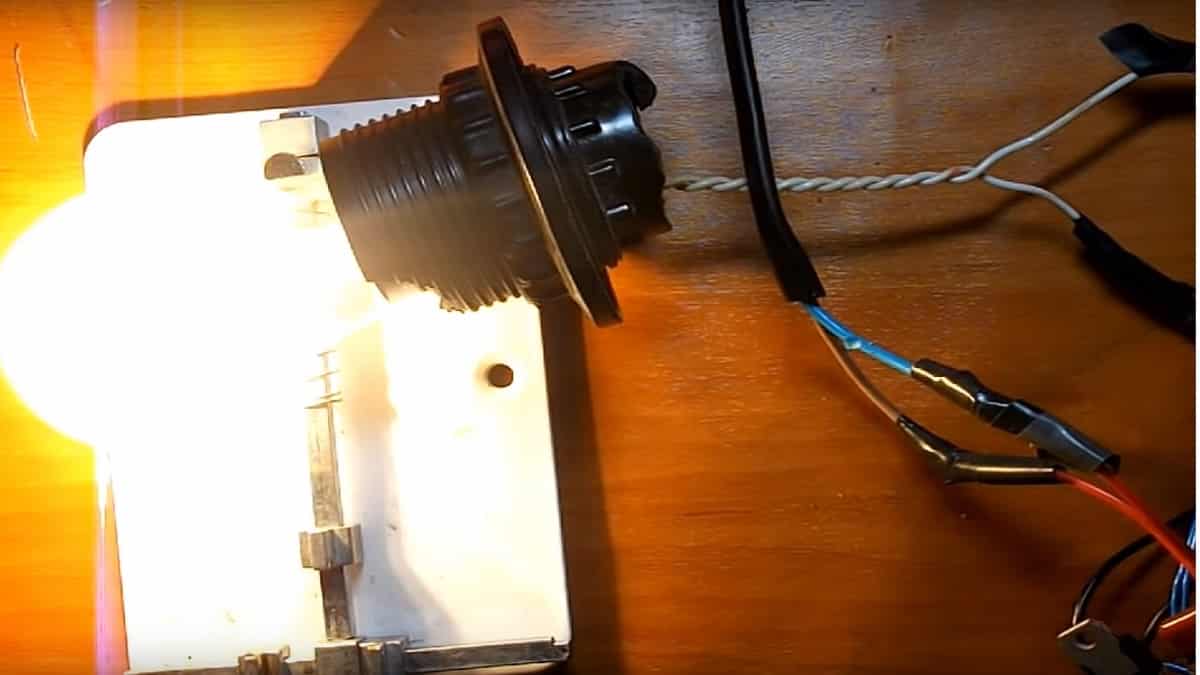

Протестируйте собранную конструкцию на лампе накаливания, если она работает как надо, можете собирать диммер в корпус.

Опробуйте работоспособность на лампе накаливания

Принцип работы и подключение диммера

Принцип работы устройства основан на «отсечке фазы» питающего напряжения. Проще говоря, на лампу подается не полная синусоида напряжения сети, а только усеченная ее часть. В этом случае увеличивается глубина пульсации ламп накаливания. Глаза не воспринимают такую пульсацию, так как нить накала имеет инерционность.

Внешний вид диммера без декоративной крышки

Но в случае минимальной яркости ламп установленной регулятором, иногда можно увидеть мерцание лампы. Регулирующим элементом устройства в основном являются симисторы (встречно включенные тиристоры) регулирующие уровень переменного напряжения на лампах.

Диммеры могут иметь регулятор на потенциометре или быть с сенсорной, кнопочной регулировкой. Некоторые электрики утверждают, что такие регуляторы яркости ламп дают хорошую экономию электроэнергии до 15%. Давайте разберемся с таким утверждением.

Да, действительно при минимальном уровне яркости напряжение уменьшается по амплитуде, ток остается постоянным (сопротивление нити накала не сильно изменяется при уменьшении нагревании накала), и следовательно мощность потребления лампы уменьшается на 15%.


Диммер подключается последовательно с лампами

Однако не нужно забывать, что диммер включен в электрическую цепь последовательно с лампами накаливания (делитель напряжения) и на нем имеется падение напряжения 15%, то есть на лампы подается напряжение меньше 200 В. Даже при полностью выведенном потенциометре, яркость свечения ламп будет меньше, чем при 220 В сети без регулятора. В этом случае вы увеличиваете мощность ламп на эти же 15%.

Ведь не все время вы используете небольшую яркость, когда-то включаете полную яркость ламп. Вывод один никакой экономии при использовании этих устройств в электроэнергии нет, их приобретают только для удобства пользования освещением. Диммеры выбирают с запасом мощности на 30%, чтобы он не работал на пределе своей мощности и не перегревался.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

  • методу управления;
  • способу монтажа и расположению;
  • дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

  1. Включение по таймеру (имитация присутствия хозяина).
  2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
  3. Режим светомузыки (используется встроенный микрофон).
  4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
  5. Входы для подключения внешних датчиков (тревожных, света и пр.).
  6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом
