Как подключить датчик движения к лампочке: пошаговая инструкция

Совмещение датчика движения с выключателем

Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.

Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.

Схема подключения нескольких датчиков

Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.

Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.

Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной  коммутации

Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения. При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель

Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике

При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.

Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.

Как подключить датчик движения для освещения в доме или квартире

Схема подключения устройства зависит от числа полюсов датчика и поставленной задачи: простого срабатывания, с выключателем или без, с отключением в светлое время, с включением ламп от одного или нескольких датчиков.

Размещаемые внутри помещений датчики проще и дешевле запитать от обычной однофазной сети. Включать датчик в общую схему не рекомендуется, при правильном подходе, на него и подключаемую группу осветительных приборов выделяется отдельная линия, ведущая от распределительного щитка и защищенная автоматом с подходящим по нагрузке номиналом.

О скрытии кабеля питания до стационарного места установки, стоит позаботиться заранее, при отсутствии такой возможности и в деревянных домах, его прокладывают открытым способом и защищают коробом. Для подключения датчика и светильников закладывается распределительная коробка и стандартные 10-15 см запаса по длине кабеля. Смотрите статью «Самый простой способ прокладки проводки своими руками».

При реализации распространенной схемы двухпроводного подключения датчика через выключатель, работы ведутся по алгоритму:

1. Датчик аккуратно разбирается с целью открытия колодки для присоединения проводов. Все современные модели датчиков на ней имеют обозначения, упрощающие монтаж (N – нуль, отсутствующий у двухполюсных устройств, L – фаза, А или знак нагрузки – клемма для подключения светильника).
2. В коробку заводятся 2 трехжильных кабеля (на светильник и от автомата) и один двужильный на датчик.
3. По очереди соединяются: ноли – от линии питания на светильник и заземление. Фаза с автомата подключается к клемме датчика L, нулевой провод датчика идет на фазу светильника.

В системах с современными энергосберегающими или светодиодными лампами от использования двухполюсных датчиков отказываются из-за мерцания. При прямом подключении датчика в таких случаях используется трехжильный кабель: к клемме L подключается фаза, А – нагрузка-светильник, N – нулевой провод, соединяемый с нулем от питания и также направляемый на светильник.

После подключения выполняется настройка датчика по инструкции производителя. Как правило, на этом этапе, последовательно устройство переводится в автоматический режим, выполняется настройка чувствительности и задается время выключения светильников после прекращения движения.

При таком исполнении нуль от автомата в распределительной коробке напрямую идет на датчик и светильник, фаза питания – на среднюю клемму выключателя (соответственно при нажатии этой кнопки системой освещения управляет датчик). При нажатии верхней кнопки, питание идет на светильник, минуя датчик, нижней – цепь разрывается и свет выключается. Соответственно при нахождении датчика в рабочем режиме, питание на светильник идет от клеммы А, при выключении устройства освещение также отключается.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

• Диод VDI 1N4007;
• Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

1. Не работает со всеми подряд светодиодными лампами.
2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
4. Максимальная мощность данного освещения — 80Вт.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Важные характеристики датчика движения

Перед тем, как продумывать схему подключения датчика движения для освещения, важно убедиться: модель подходит к условиям эксплуатации. Учитываются такие параметры следящего прибора

1. Сетевое напряжение и потребляемая мощность. Обычно на упаковке указывается 220…230 В. В зависимости от сложности устройства, пассивности или активности системы, датчик потребляет 0,5…5 Вт.
2. Диапазон обнаружения или угол охвата (угол зоны чувствительности). Определяет, с каким углом «расходятся» лучи. Кроме того, играет роль положение прибора – на стене, на потолке, высота размещения. Площадь обслуживаемой зоны составляет 1…150 м.кв. и больше.
3. Логически продолжает понятие «зона охвата» термин «дальность действия перпендикулярно и фронтально». Дальность действиям фронтальная – это зона, из которой лучи идут под небольшим углом (менее 30 градусов) к поверхности линзы. Поперечно (перпендикулярно) падающие на линзу лучи определяют размер поперечной зоны дальности. Чем меньше угол между поверхностью линзы и падающим лучом, тем меньше зона. Нахождение объекта непосредственно под датчиком определяют не все модели. В их описании указывается «зона присутствия».
4. Дополнительная функция «защита от подкрадывания» определяет полноту охвата контролируемой зоны. В датчиках с такой функцией дополнительная линза обращена вниз.
5. Габариты, материал и степень защищенности прибора. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа. Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. Корпус обычно изготавливается из поликарбоната, стойкого к ударам пластика.

Разбираясь, как подключить датчик движения для уменьшения затрат на освещение или повышения безопасности на участке (в помещении), важно учитывать перечисленные характеристики приборов

Причины сбоев работы прибора

Порой пользователи замечают ложное включение лампочки уже установленного прибора. Если прибор установлен на улице, то причиной плохой работы могут быть колыхания деревьев, которые улавливает сенсор. Проверить датчики движения можно заклеив окошко прибора непрозрачной лентой. Если свет все равно загорается, то причину поломки следует искать внутри устройства. Если ложные включения прекратились, то следует изменить настройки датчика и поставить его в иное место, подальше от деревьев.

Еще одной проблемой может быть повторное включение лампочки сразу же после ее выключения. Данная ситуация случается, когда в осветительный прибор вкручена лампочка накаливания. При остывании она выделяет инфракрасные лучи, которые фиксирует датчик, что приводит к новому включению света. Справиться с данной проблемой можно, установив светильник таким образом, чтобы свет от него не доходил до устройства, фиксирующего движение.

Датчик движения очень удобная и необходимая вещь в каждом доме. Однако, для людей, не разбирающихся в проводке, монтаж может быть не таким простым, каким кажется на первый взгляд, и порой, без помощи специалистов никак не обойтись.

Назначение датчика движения — включение освещения

Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.

Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.

И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.

Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.

Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию

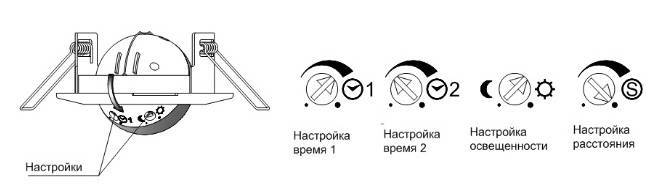

Настройки датчика движения

Помимо подключения по схеме, нужно еще настроить датчик движения для освещения, отрегулировав такие параметры:

• освещенность (LUX);
• задержку выключения (TIME);
• чувствительность к ИФ-лучам (SENS).

Отрегулировав временные настройки, можно установить отрезок, в течение которого освещение будет включаться с момента обнаружения движения в контролируемой области. Обычно это значение у светильников колеблется от 1 до 600 секунд. Важную роль в выставлении временного отрезка будет играть и скорость человека. От нее тоже зависит, сработает контроллер или нет. Если человек быстро проходит в контрольной области, показатель времени горения света лучше уменьшить. И наоборот — при установке такого приспособления в гараже или подсобном помещении логично было бы выставить большую задержку выключения.

Настройка датчиков движения

Что касается параметра освещенности LUX, то он корректирует работу светильника в дневное и ночное время суток. Если на улице или в комнате уровень освещенности понизился до определенной отметки, свет включается. Можно также изменить порог освещенности самостоятельно.

Во многих датчиках движения в светильниках можно регулировать и чувствительность к активации освещения — SENS. Реакция контроллера зависит от того, какой уровень чувствительности к объектам там выставлен. Если датчик движения довольно часто срабатывает, или же «видит» малейшие колебания, чувствительность требуется снизить. Помочь в её изменении может и простой поворот светильника в нужную точку. Кроме того, вы можете выставить:

• дальность (не больше максимальной, которая обычно достигает 10—12 м);
• объем (если вы не хотите, чтобы светильник включался из-за пролетевшей птицы).

Кстати, во многих моделях, работающих на улице, зимой и летом должна проводиться перенастройка — некоторые показатели в них могут сбиваться.

Как подсоединить датчики к освещению по схеме?

Устройство датчика движения оснащено тремя клеммами. От одного зажима проводник подводится к фазе, следующая клемма служит для нейтрали, а последняя предусматривает подсоединение непосредственно светильника. Таким образом схема монтажа механизма не имеет особых сложностей, к тому же для наглядности практически каждый производитель указывает схему подключения на обратной стороне корпуса устройства.

В отдельных случаях требуется включение нескольких датчиков одновременно в одну электрическую цепь. Зачастую такие манипуляции практикуют, если каждый из приобретенных датчиков имеет малый спектр работы, и не захватывает нужную площадь

В подобной ситуации важно фиксировать все датчики движения на одной фазе, и следите за тем, чтобы их включение было параллельным

Схема подключения одного датчика движения

Схема подключения двух датчиков движения

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

1. В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, для чего нужно лишь опустить рычажки автоматических выключателей.
2. Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для осуществления этой задачи при помощи отвёртки откручивают винт крепежа, расположенный внизу устройства. Внутри вскрытого устройства находят 3 провода разного цвета. Коричневый проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного или красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному прибору.
3. В крышке, снятой с устройства, проделывают дырочку — выход для проводов. Идущие через заднюю заслонку датчика, они будут никому не заметны.
4. Провод, торчащий из стены, просовывают в отверстие снятой крышки, которую сразу же монтируют на стену. При этом электропроводку следует расположить вертикально, чтобы избежать её случайного повреждения во время крепления элемента датчика движения.
5. Питающий кабель подготавливают к подключению, то есть укорачивают так, чтобы его длина составляла не более 6 см. С жил этого провода снимают 5 мм изоляции, что необходимо для подсоединения кабеля к клеммам устройства, улавливающего движения и автоматически включающего свет.
6. Провод, по которому идёт электрический ток, соединяют с L, N и LS клеммами датчика.
7. Корпус устройства прикрепляют к стене, аккуратно помещая клеммную колодку в нишу, находящуюся за задней стенкой датчика.

   Выполняя это действие, провода подгибают, чтобы они не были препятствием для монтажа устройства. После установки корпуса датчика на заднюю крышку снизу закручивают винт.

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

1. Найти провод, который тянется от лампы до выключателя.
2. Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
3. Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
4. Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Варианты схем подключения ИК прибора к лампе

Используя различные схемы подключения и дополнительные устройства, можно добиться более широкой функциональности датчика движения. Например, расширить контролируемую зону, отключить автоматическое управление системой освещения или временно управлять осветительной группой без участия датчика движения и т. д.

Подключение для управления без выключателя

Схема, состоящая из светильника и детектора, является самой простой. Она нанесена производителем на тыльной стороне устройства или описывается в прилагаемой инструкции.

Самая простая схема подключения решает основную задачу — включение лампы при обнаружении движения в зоне контроля

При обустройстве удлиненных помещений, вдоль дорожек во дворе или по периметру здания одного прибора для обнаружения движения бывает недостаточно, чтобы управлять освещением — его ограниченный обзор не позволяет этого сделать.

В таких случаях используют два и более детектора. Их одноименные клеммы подключают по параллельной схеме, а затем ведут к лампе.

Схема подключения с двумя детекторами: при срабатывании любого из них контакт в электросети замыкается и светильник загорается

Подключение к лампочке с выключателем

Чтобы отключить систему автоматического включения, которая работает на основе детектора движения, в рабочую схему добавляют выключатель. Подключают его на участке входящего питающего кабеля перед датчиком.

Во включенном положении выключателя схема работает так же, как будто составлена без него. При его выключении модуль датчика движения полностью обесточивается и система не работает.

Один из вариантов организации схемы подключения с выключателем: при размыкании контактов система полностью перестает работать

Если необходимо, чтобы при нахождении человека в помещении свет горел, при этом нахождение его в неподвижной позе не приводило к отключению освещения, то используют следующую схему.

К входному и выходному фазному проводнику датчика подключают выключатель — таким образом, создается ответвление электрической сети в обход основного участка. Теперь с помощью выключателя можно включать освещение, которое не будет зависеть от двигательной активности в контролируемой зоне.

В этой схеме включенный выключатель шунтирует участок электрической цепи, проходящий через датчик управления освещением. Такое подключение создает больше комфорта при управлении осветительным прибором

Проверенные на практике схемы подключения устройства управления освещением с использованием выключателя разобраны и приведены в статье, прочитать которую мы очень советуем.

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

1. Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший – транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится – делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи – возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.

2. ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.
3. Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.
4. Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд – 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось – избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.
