Тепловизор для строительства — виды и правила проведения проверки дома

Рейтинг тепловизионных прицелов для охоты

На рынке представлены конструкции от разных производителей. Бюджетные версии преимущественно производятся отечественными или китайскими компаниями, их стоимость колеблется от 20 до 40 тысяч рублей. Они не рассчитаны на дальние дистанции, имеют ограниченный угол обзора и сделаны из материала не очень высокого качества. Тем не менее приборы существенно облегчают и упрощают процесс охоты.

Ниже приведен рейтинг самых популярных бюджетных тепловизоров для охоты с учетом отзывов владельцев и рекомендаций специалистов:

  1. Seek TR — недорогая карманная версия.
  2. Seek XR Camo — улучшенный компактный вариант.
  3. Flir TK — ориентирован на путешественников и исследователей.
  4. Guide IR-150P — монокулярный тепловизор для охоты.
  5. Dali — самый маленький экземпляр среди аналогов.
  6. «Пульсар» XQ-50F — прибор с визуальным увеличением.
  7. Electrooptic — продукт отечественного производства.
  8. ATN OTS-HD — версия с отличным цифровым увеличением.
  9. Fortuna GG — при эксплуатации максимально освобождает руки.
  10. ATN Binox — устройство для пограничников и охотников.

Рассмотрим подробнее каждый из экземпляров.

Принципы и преимущества тепловизорного обследования

Итак, мы рассмотрели возможные пути ухода тепла из дома. На сегодняшний день безошибочно определяет конкретные точки тепловых потерь лишь один современный инструмент — это тепловизор. Этот прибор замеряет интенсивность инфракрасного излучения. Тепловые потери, соответственно, отображаются на снимках в инфракрасном диапазоне.

Контроль за утечками тепла с помощью тепловизора осуществляется по бесконтактному принципу. В результате съёмки помещений получается изображение в виде цветового градиента горячих и холодных зон. Полученная графическая визуализация разницы температур позволяет определить точные места тепловых утечек.

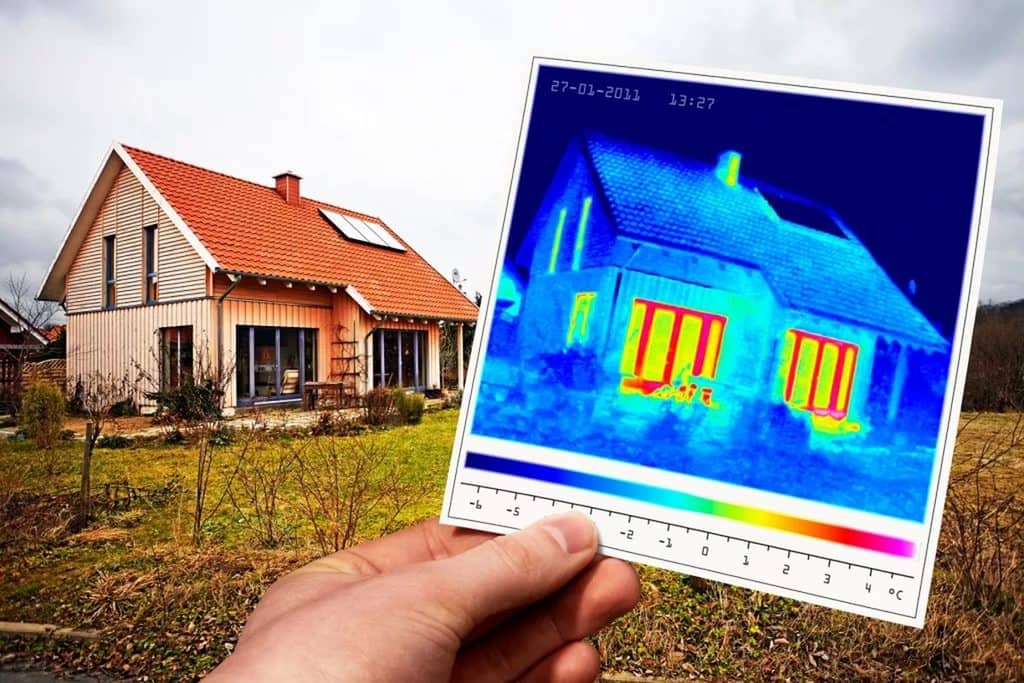

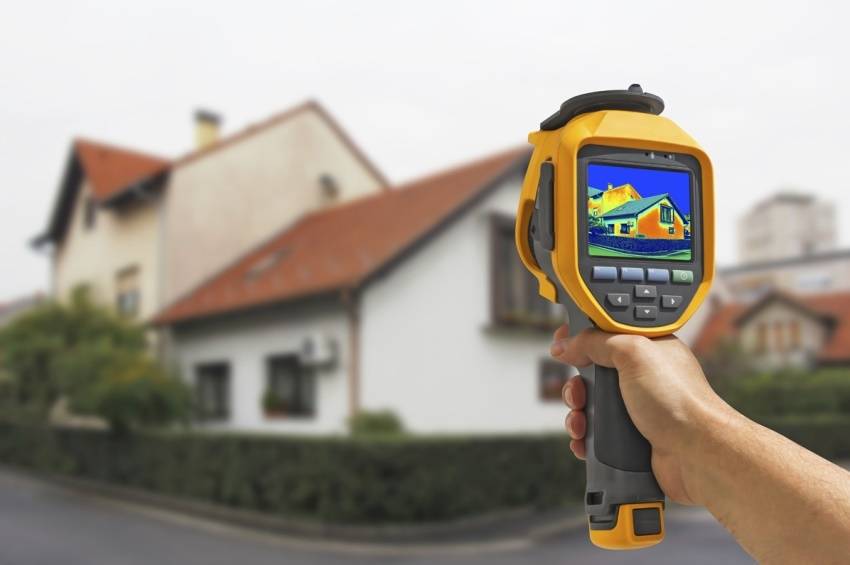

При наружном обследовании дома тепловизором нагретые стены и другие конструктивные элементы будут окрашены оттенками красного цвета, что свидетельствует о низкой степени тепловой изоляции и наличии значительных утечек. Напротив, зелёные и синие тона на снимке позволят с уверенностью утверждать — тепловые потери дома на этих участках минимальны.

Очевидные преимущества тепловизорного обследования:

  • дистанционный тип проверки безопасен как для самого объекта, так и для специалиста;
  • обследование производится без каких-либо повреждений конструктивных элементов, вмешательства в работу систем и коммуникаций;
  • тепловизор позволяет выполнять значительные объёмы работы за относительно небольшое время — на площадь в пределах ста «квадратов» достаточно двух–трёх часов;
  • прибор предельно точно определяет проблемные зоны и имеет высокую разрешающую способность;
  • наглядность метода позволяет интерпретировать результаты диагностики прямо на месте;
  • найденные проблемы выявляются зачастую ещё до этапа наступления серьёзных последствий, в том числе аварий тепловых сетей.

Что можно обнаружить с помощью тепловизора:

  • наличие полостей и щелей, влажных участков и конденсата (следствие плохой гидроизоляции) в строительных конструкциях;
  • ошибки в монтаже дверей и окон;
  • отсутствие или повреждение тепловой изоляции;
  • «мостики холода»;
  • некорректную работу вентиляционной системы, приводящую к чрезмерному или недостаточному воздухообмену в здании;
  • проблемы с отопительной системой — наличие воздушных пробок, забитые трубопроводы, утечки теплоносителя.

При этом места тепловых потерь можно определять на любых объектах, а не только в жилых домах — это могут быть здания с электрическим, теплоэнергетическим оборудованием, теплотрассы.

Самостоятельное изготовление тепловизора

Ничего не мешает собственнику приобрести персональный прибор и пользоваться им когда угодно – проверять теплоизоляцию и своевременно менять ее требуется регулярно, поэтому устройство не предназначено для одного раза. Однако, заоблачная стоимость, делает строительный тепловизор неподъемным в приобретении – средняя цена на прибор далеко за 100 тыс. рублей. Естественно, возникает решение сделать собственное устройство, тем более что с развитием интернета, невозможного осталось мало. Итак:

  1. Чтобы собрать тепловизор своими руками, для будущей конструкции понадобится инфракрасный термометр, комплект фонарных светодиодов, веб-камера или фотоаппарат с функцией множественных кадров через равные промежутки времени.
  2. Инфракрасный градусник присоединяется к светодиодам посредством специальной платы – радиолюбители поймут. Теперь излучение от светодиодов станет разного цвета в зависимости от температуры термометра. Тепло излучает оттенки красного, холод – синего. Можно фиксировать и сырость – она зеленого, кислотного цвета. Получилось сделать тепловизор в домашних условиях.
  3. Остается взять в руки самодельный тепловизор и фиксирующий прибор – веб-камеру, настроенную на замедленную съемку или фотоаппарат, снимающий происходящее с периодичностью в несколько секунд. Медленно обходя участки собственного дома, добиться хороших результатов несложно.

Как видно из инструкции, тепловизор из веб-камеры или фотоаппарата потребует минимальных затрат и знаний – они уже описаны. Это сэкономит владельцам внушительную сумму

Важно помнить, что показания профессионального прибора все же, точнее, чем кустарного и если речь идет о дорогостоящем коттедже, то лучше позаботиться о его долгой жизни заранее и в полном объеме

Тепловизоры приборы дорогостоящие

Зачем выполнять обследование дома тепловизором

Утечка внутреннего тепла в большей степени происходит вследствие излучения. С поверхности стен внутри помещения нагретый воздух передается наружу через мостики холода, где рассеивается в окружающую среду. Человеческий взор не замечает такого перемещения. Это может сделать специальная цифровая техника. Одним из вариантов таких приборов являются тепловизионные камеры.

До начала утепления дома следует провести тепловизионное обследование, которое поможет рассчитать требуемые затраты на утепление

Тепловизор представляет собой дифференциальный прибор, определяющий градации температур в исследуемой области с последующим сравнением их между собой. На дисплее прибора показана тепловая гистограмма, которая накладывается на реальную картинку. Работа тепловизора заключается в выявлении проблемных участков, что осуществляется посредством определения температуры в конкретной области при помощи встроенного пирометра. Тепловая гистограмма наглядно отображает места с достаточной степенью изоляции и зоны, требующие дополнительного утепления.

Если планируется выполнение теплоизоляционных мероприятий, такое обследование поможет увидеть реальную картину теплопроводности ограждающих конструкций здания. Теплоизоляционное исследование рекомендуется выполнять раз в 5-7 лет, поскольку для утеплителя характерна усадка. Особенно это заметно в случае каркасных конструкций с утеплением в виде минеральной ваты, подвергающейся усадке, или сооружений из сруба, которые периодически нуждаются в конопачении.

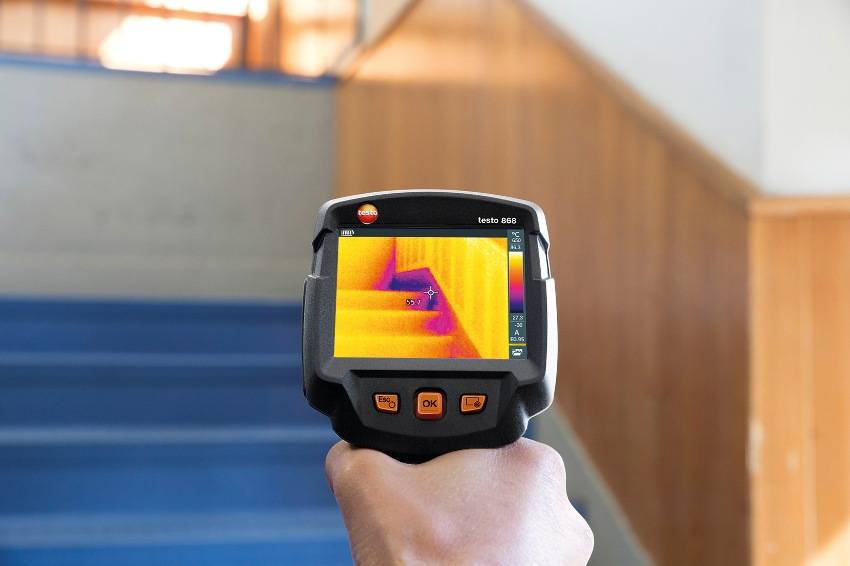

Тепловизором как рентгеном сканируется помещение изнутри и снаружи здания

Отчет при обследовании тепловизором

По результатам тепловизионного обследования объекта частной жилой недвижимости, экспертный орган оформляет официальный протокол, который содержит следующие сведения:

  • Данные об обследуемом объекте.
  • Объёмно-планировочные характеристики здания.
  • Дата проведения экспертизы.
  • Информация о приборе, с указанием номера поверочного сертификата.
  • Сведения о погодных условиях в день замеров и съёмки.
  • Протокол замеренных показателей в каждой контрольной точке.
  • Описание термограммы.
  • Оформление аналитической таблицы с сопоставлением полученных параметров.
  • Заключение по результатам экспертизы с выводами и рекомендациями уполномоченных лиц.

В конце документа, каждый член экспертной комиссии утверждает полученные сведения личной подписью, после чего на бланке ставится печать организации, с которой заключался договор.

Основные правила наружного тепловизионного обследования дома

Часто строительство ведется с нарушениями проекта, при утеплении стен здания, пропускают момент наличия подвала дома, через который будет усиленная утечка тепла, если не сделать хорошую теплоизоляцию полов

Наиболее часто потери тепла происходят через:

  • стены и крыши зданий;
  • двери и окна;
  • стыки между балками кровли и утеплителя;
  • подвал и чердак.

 Чтобы качественно провести тепловизионную съемку, обследование должно производиться утром, когда солнце еще не успело нагреть стену. Необходимо, чтобы обследуемые конструкции были сухими.

На наружную тепловизионную съемку сильно влияет погода, поэтому в ветренную или солнечную погоду съемка не проводится. Разница температур внутри здания и снаружи должна быть не менее 15 градусов, поэтому такое обследование проводится в период осень — весна. Летом съемку проводить нежелательно.

Съемка тепловизором происходит дистанционно, конструкции не нарушаются, вмешательство в работу систем и коммуникаций не происходит. За короткое время можно обнаружить существующие щели, трещины и полости в строительных конструкциях.

Тепловизионным обследованием легко можно обнаружить некачественную изоляцию или ее отсутствие. Таким же образом можно найти “мостики холода”— это любое место в конструкции здания, где происходит утечка тепла.

Такие мосты чаще всего возникают в примыканиях кирпичной кладки и бетонных плит или блоков, если неправильно сделали теплоизоляцию фундаментных блоков близко от земли.

Мосты холода можно наблюдать, если видно промерзание стены или плесень. Появление грибка тоже говорит о том, что здесь уходит тепло. Соединение потолка со стеной при некачественной теплоизоляции тоже может быть “мостом холода”.

Часто утечка тепла происходит в соединениях балконных плит со стеной, в соединениях стен зданий и крыши. Если в частном доме и коттедже на чердаках сделана мансарда, то надо тщательно проверять теплоизоляцию крыш.

Правила проведения тепловизионное обследование домов и зданий в СПб и ЛО

Важно! Порядок проведения тепловизионного обследования домов и зданий регламентирован на уровне государственных и отраслевых стандартов, так как его результаты могут служить поводом для подачи иска в суд, либо осуществления дорогостоящей реконструкции построенного объекта. Любой тепловизионный контроль проводится для выявления отклонений от утвержденных нормативов в конструкции зданий, либо электрического оборудования

Проверка теплоизолирующих ограждений строительных конструкций осуществляется на основании следующих нормативных документов:

  • СНиП 23-02-2003 «Тепловая защита зданий»;
  • МГСН 2.01-99 «Энергосбережение в зданиях».

Важно! В этих документах отражены нормативы теплового баланса между внутренней атмосферой и температурой стен. Именно на эти требования можно ссылаться при оформлении претензий к подрядчикам

Главный стандарт, в котором изложены понятия, числовые соотношения и методические указания по проведению графических проверок – это ГОСТ P 5485-2011 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».

Квалификация специалистов, проводивших тепловизионное обследование, должна соответствовать положениям ПБ 03-372-00 «Правила аттестации и основные требования к лаборатории неразрушающего контроля».

Устройство и принцип работы

Чувствительным элементом любого тепловизора является датчик, преобразующий инфракрасное излучение от различных объектов неодушевленной и живой природы, а также фон в электрические сигналы. Полученная информация преобразуется устройством и воспроизводится на дисплее в виде термограмм.

Все живые организмы вырабатывают тепловую энергию в результате метаболических процессов, что хорошо видно на оборудовании

В механических устройствах нагрев отдельных составных частей происходит из-за постоянного трения в точках соединения движущихся элементов. Электротехническое оборудование и системы теплопроводящие детали.

После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полную информацию о показателях температуры. Данные могут быть сохранены в памяти самого устройства или на внешней подставке, или их можно передать через USB-кабель на ПК для детального анализа.

Некоторые тепловизионные камеры имеют встроенные интерфейсы для мгновенной беспроводной передачи цифровой информации. Тепловой контраст, записанный в поле зрения камеры, позволяет отображать сигналы на экране устройства в черно-белом или цветном оттенках серого.

На термограммах отражена интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждому отдельному пикселю соответствует определенное значение температуры.

Неоднородность теплового поля выявляет погрешности инженерных конструкций дома и дефекты строительных материалов, недостатки теплоизоляции и некачественный ремонт

Более светлые области будут отображаться на черно-белом экране тепловизора. Все холодные предметы будут практически неотличимы.

На цветном цифровом дисплее области, выделяющие больше тепла, чем другие, будут светиться красным. По мере уменьшения интенсивности излучения спектр смещается в сторону пурпурного цвета. Более холодные участки будут отмечены на термограмме черным цветом.

Чтобы обработать результаты, полученные тепловизором, просто подключите устройство к персональному компьютеру. Это позволит вам скорректировать цветовую палитру на термограмме, чтобы вы могли лучше видеть требуемый диапазон температур.

Современные многофункциональные устройства оснащены специальной детекторной матрицей, состоящей из огромного количества очень маленьких чувствительных элементов.

Инфракрасное излучение, захваченное объективом камеры, будет проецироваться на эту матрицу. Эти инфракрасные камеры способны определять температурный контраст 0,05-0,1 ºC.

Большинство моделей тепловизионных камер оснащены жидкокристаллическим дисплеем управления для просмотра информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.

Главный параметр – мощность микропроцессора, используемого для кодирования полученных данных. Скорость обработки имеет решающее значение, поскольку снимки, сделанные без штатива, могут быть размытыми.

Работа тепловизоров основана на определении разницы температур между общим фоном и объектом и преобразовании полученных данных в графическое изображение, видимое человеческим глазом

Еще один важный параметр – разрешение матрицы. Устройства с большим количеством чувствительных элементов создают более качественные 2D-изображения, чем тепловизионные устройства с более низким разрешением матрицы детекторов.

Это различие объясняется тем, что чувствительная ячейка имеет меньшую площадь поверхности, чем исследуемый объект. В графике высокого разрешения оптический шум практически незаметен.

Устройство и принцип работы тепловизора

Если не вдаваться в подробности электронного содержимого тепловизора, то его работу  можно объяснить так: в приборе невидимое тепловое излучение, преобразуется в видимое световое, а разные температуры отображаются разными цветами.

Такая съемка показывает температуру в различных точках здания, отдельных конструкций. Там, где температура распределяется неравномерно, существует проблема или она только намечается. Все это видно на цветном изображении, где отображаются холодные и горячие зоны.

Если при обследовании стены дома снаружи на дисплее тепловизора она будет окрашена в красный цвет, то это говорит о том, что тепловая изоляция очень низкая и такая стена не держит тепло в доме или квартире, а если на снимке преобладают синие и зеленые тона, то тепловые потери минимальные.

Виды тепловизоров для строительства

  • Наблюдательные. Эти устройства позволяют получать изображение, отображающееся в соответствующей инфракрасному излучению цветовой шкале.
  • Измерительные. Эти приборы, помимо отображения температуры цветовым изображением, способны присвоить каждому цвету на дисплее либо экране монитора цифровое значение. Благодаря этому удается получить точную картину температурного распределения.

Следует заметить, что сегодня тепловизоры широко используются для определения исправности различных электрических соединений, трансформаторов, контроля состояния элементов в электрическом распределительном шкафу.

Тепловизоры позволяют очень быстро выявить перегруженные провода, неисправный автомат, низкокачественное контактное соединение или же любые другие причины утечки тока.

Сегодня тепловизоры уже перестали быть прерогативой только профессионалов. На современном рынке можно встретить бытовой прибор, обладающий высокими эксплуатационными характеристиками.

Что позволяет находить тепловизор?

Тепловизионное обследование на наличие скрытых дефектов строительства

Связаны с невысоким качеством строительно-монтажных работ, которые говорят о «криворукости» и халатном отношении строителей к своей работе. Такие дефекты относится к наиболее опасным, они сложно выявляются. Их опасность в том, что в процессе обследования они могут выявляться как несущественные, но при эксплуатации здания они часто вырастают до значительных проблем.

Пример: строитель, укладывая между стен утеплитель, оставил немалую щель между матами, в дальнейшем спрятав это под кладкой и внешней отделкой. В этом месте в стене появился скрытый «мостик холода».

Вначале это проблема не доставляет особых хлопот, но из-за того, что точка росы начинает смещаться в пирог утеплителя, и происходят ежегодные повторяющиеся перепады температур, утеплитель постепенно начинает намокать. Уже через несколько лет этот незначительный дефект выливается в серьёзные сложности.

Важно! Именно этот вид дефектов можно выявить исключительно при помощи профессиональных строительных тепловизоров!

Системные дефекты строительства

Возникают, когда строители намеренно экономят на материалах.

Здесь имеют место грубые нарушения технологии строительства. Проблемы становятся «системными», т.к. сэкономив на одной или нескольких строительных операциях (например, при монтаже окон без герметизирующих пленок), дефекты возникают на всех окнах в доме, то есть проблемы носят системные признаки.

В этом случае необходимо провести тепловизионное обследование монтажа оконных конструкций для выявления дефектов установки и других видов брака.

Именно такую экспертизу качества установки окон проводит наша компания «СтройДом». Она осуществляется только на профессиональном тепловизионном оборудовании специально обученными специалистами.

Обследование тепловизором окон и оконных проемов позволяет найти и официально зафиксировать все теплотехнические проблемы, которые были допущены в процессе установки окон.

К ним относятся:

  • повреждение монтажных швов;
  • участки инфильтрации воздуха;
  • низкокачественные узлы примыкания оконных элементов;
  • проблемы с фурнитурой.

В каких случаях необходимо тепловизионное обследование окон:

  • значительное продувание окон, либо в здании слышится уличный шум;
  • на внутренних поверхностях окон, либо на откосах видны следы плесени;
  • оконные конструкции запотевают или обмерзают;
  • возникают проблемы при нормальной эксплуатации оконных конструкций и фурнитуры (заедают створки, плохо закрываются и т.д.);
  • искривление стекла под воздействием внешних физических факторов температуры и давления, что проявляются в виде оптических искажений или «эффекта линзы».

С помощью тепловизора можно выявить конструктивные дефекты

«Ошибки проектирования». Значительные дефекты строительства связаны с ошибками проектировщиков или неверными архитектурно-конструктивными решениями. Их проявление – это значительные теплотехнические аномалии и неоднородности обследуемой конструкции. Пример: в проекте не предусмотрено дополнительное утепление эркеров и выносных конструкций.

Как проводится проверка теплопотерь дома тепловизором

Тепловизор — камера, снимающая в инфракрасном спектре.

Обследование производится исключительно в холодное время года, когда разница температур в помещении и за его пределами составляет как минимум 10 градусов. Только в этом случае проверка теплопотерь дома тепловизором даст корректные результаты

Для обеспечения правильных расчётов важно, чтобы обследуемый объект отапливался не менее 2-х суток. Также читают: «Утепление стен частного дома под сайдинг«

После проведения обследования тепловизором частного дома результаты съёмки обрабатываются посредством специального программного обеспечения, которое поставляется вместе с устройством. Программа может дать экспертную оценку снимкам, проводя анализ полученных показателей. Помимо этого, можно перенести полученные результаты в программы для обработки статистических данных, которыми являются:

  • табличные процессоры;
  • специальные пакеты инженерных программ (MATHLAB).

Также по фото в инфракрасном спектре можно визуально дать оценку показателей. Некоторые объекты, особенно больших размеров, проходится обследовать долгое время в течение нескольких часов. Поэтому необходимо иметь аккумулятор высокой ёмкости или запасной для замены.

Виды тепловизора

На сегодняшний день созданы сотни разновидностей тепловизора, которые задействованы в разных областях человеческой жизнедеятельности, от медицины до строительства и производства.

Если не учитывать назначение, то тепловизоры можно классифицировать по типу матрицы:

  1. Сенсор из аморфного кремния
  2. Сенсор из оксида ванадия

Тип светочувствительного элемента определяет температурный диапазон и степень чувствительности.

Как выбрать тепловизор с кремниевой матрицей.

Тепловизор с матрицей на основе аморфного кремния (a-Si) – приборы из этой серии отличаются невысокой ценой. Такие тепловизоры способны определять термографию объекта с низкой деталировкой.

Но при использовании высококачественной оптики, с хорошей светосилой, деталировка термографической карты заметно возрастает.

Среди тепловизоров с кремниевой матрицей есть как совсем простенькие бюджетные модели, так и полупрофессиональные и даже профессиональные устройства.

Ключевым преимуществом матрицы на основе аморфного кремния является доступная цена. Такие сенсоры весьма просты в изготовлении. Для их производства нужен лишь кремний, которого в природе в избытке.

Из минусов таких матриц можно отметить увеличенное сопротивление в цепи микросхем сенсора, которое достигает значения 30 (МОм). Из-за этого снижается чувствительность матрицы, термографическая карта становится менее детальной, контуры размыливаются, а фон наполняется оптическими аффектами (дымка, зернистость и пр.).

Конечно, деталировку термографической карты можно улучшить, если тепловизор с матрицей a-Si будет использовать продвинутый светосильный объектив.

Какие еще виды тепловизора существуют.

Ключевой особенностью ванадиевой матрицы является низкое сопротивление в электроцепи микросхем, в пределах 100 (кОм). Это дает возможность сенсору работать с более высоким током, чем у кремниевых датчиков.

Тепловизор с матрицей Vox обеспечивает термографическую карту с более четкой и контрастной картинкой. Существенно возрастает уровень детализации. Объекты обретают четко очерченный край. Заметно снижается степень шума.

Тепловизоры из данной категории весьма недешево стоят. Такую технику целесообразно заказывать лишь в тех случаях, когда крайне важна высокая точность термографической карты.

Тепловизоры с матрицей на основе оксида ванадия часто применяются в медицине, а также высокоточном производстве.

Матрица с оксидом ванадия будет особенно полезной в тех случаях, когда производится термография объектов в сложных условиях, при наличии тумана, дыма, пыли и прочих негативных факторов.

Как выбрать тепловизор с учетом диапазона рабочей температуры.

Настройка тепловизора до начала обследования здания

Настраиваем оборудование базовыми настройками:

  1. Установка для верхнего и нижнего предела температуры.
  2. Настройка диапазона термозахвата.
  3. Выбор уровня тепловой защиты (иногда называют “интенсивность” и “отличие”).

Остальные настройки необходимо производить в соответствии материалов стен и типа теплоизоляции. Тепловизор позволяет произвести массу дополнительных настроек, которые желательно все изучить. После качественной настройки ИК-камерой легко выявить общие тепловые мосты, такие как крепежные шпильки утеплителя или плохой теплоизоляционный слой каркасных соединений сандвич панелей. Хорошо настроенный тепловизор покажет все пустоты теплоизоляции. После тепловизионного обследования внешней стороны здания, специалист термографии обычно сразу переходит вовнутрь помещения. Здесь выявляются до 90% всех строительных и отделочных дефектов. Как и в случае наружного осмотра, идея заключается в сканировании дефектов поверхности. После первоначальной проверки, большинство термографистов проветривают помещение, чтобы сбросить внутреннее давление. Вентиляционным сквозняком увеличивается расход воздуха и его утечки из здания через трещины в стенах, полах и потолках. Таким образом, воздух иной температуры скапливается в области трещин, создавая видимые перья в тепловых изображениях.

Как подготовить объект к проведению обследования тепловизором

Существуют правила проведения тепловизионного обследования домов и коттеджей:

  • необходимо проводить такие процедуры в осенне-весенний период, когда разница температур внутри и снаружи помещения составляет не менее 15 -ти градусов;
  • до проведения обследования не менее 2-х дней должна работать система отопления, чтобы дом успел прогреться, температура внутри помещения должна быть не менее +20 градусов;
  • в доме не должны проводиться работы по замене окон, входных дверей;
  • внутри дома нужно предоставить свободный проход для теплоизлучения к стенам т.е. со стен нужно снять картины, ковры, отодвинуть мебель, убрать ковровое покрытие пола.

Обследование внутри помещения не отличаются от наружных, начинают его от окна постепенно передвигаясь к двери.

После обследования специалист должен предоставить отчет, куда должны входить:

  • адрес объекта, нормативные документы и стандарты, применяемые при обследовании;
  • дата и время проведения съемки;
  • сведения о погоде;
  • сведения о перепадах температур между наружной и внутренней стороной здания;
  • термограмма, с фотографиями, с обнаруженными дефектами и рекомендациями по их устранению;
  • дата и подпись специалиста.

При обследовании специалист сравнивает свои замеры с нормативными. Если у вас на руках есть официальное заключение специалиста, то при покупке можно потребовать устранения всех проблемных мест или снизить стоимость. Тогда на эти деньги можно заказать устранение проблем.

Дополнительные функции тепловизора

Применение этого прибора возможно в целом ряде различных случаев. Он помогает выявить не только утечку тепла, но и другие проблемы. Поэтому исследование поможет выявить причины дискомфорта. Тепловизор также выявляет такие проблемы как:

Повышенная влажность. Прибор позволяет определить места скопления влаги и выявить ее причины. Также это помогает подобрать эффективные способы утепления и изоляции здания.
Неисправности отопительной системы. Обследование выявляет нарушения, неисправности и засоры, которые провоцируют появление этой проблемы.
Проверка оконных систем. Очень часто при установке окон допускаются нарушения, которые приводят к повышенной влажности или сквознякам.
Проверка состояния электрической сети

Так можно выявить слабые места, на которые стоит обратить внимание. Ведь в дальнейшем они могут привести к возгоранию

Выявление насекомых и грызунов. Так как тепловизор фиксирует тепло, то он с легкостью может обнаружить живые организмы в труднодоступных местах. Они не только становятся причиной дискомфорта, но и являются переносчиками заболеваний.

Такое исследования могут провести только специалисты, ведь существуют определенные правила проведения тепловизионного обследования. При их соблюдении можно получить наиболее точные результаты и разработать план дальнейших работ. Это могут быть работы как по размещению тепловых узлов, так и план ремонта. Тепловизор помогает провести оптимизацию процесса отопления и таким образом сэкономить ресурсы. Также это хороший способ проверить качество изоляции балконов и лоджий, качество установки оконных систем.

Принцип диагностики зданий, сооружений, домов (коттеджей), квартир с помощью тепловизора Flir

Специфическим моментом станет отсутствие ламп накаливания или дневного освещения

Они отвлекут «внимание» прибора и показатели станут размытыми, заниженными в случае действительных утечек. Тепловизионное обследование идеально в вечернее время суток.Для того чтобы верно определить проблемы готового дома, съемка тепловизором проводится зимой – разница между температурой внутри и на улице как минимум 15⁰, то есть желательны морозы

При этом соблюдается условие – отопление должно функционировать в помещениях не менее двух суток

Кроме того, если дом жилой и там расставлена мебель, лежат ковры и прочие интерьерные вещи, то важно освободить поверхности от бытовых предметов – они помешают достоверности

Тепловизионный снимок окна покажет, где есть проблемы защиты от потерь тепла

Дополнительные возможности тепловизоров

Нужно отметить, что некоторые модели тепловизионного оборудования могут обладать расширенными возможностями (видеосъемка, Wi-Fi, компас и др), поэтому цена тепловизоров с одинаковой матрицей может сильно варьироваться.

  • С помощью Wi-Fi вы можете управлять тепловизором через смартфон. В соответствии с вашей мобильной операционной системой вам понадобиться специальное приложение. Картинка с тепловизора будет передаваться на дисплей телефона и вам доступны некоторые функции анализа и управления.
  • Электронный компас по координатам уточняет расположение исследуемого объекта, что в последствии упрощает анализ полученных данных.
  • Видеокамера позволяет получить совмещенное изображение – наложение термограммы на видимую картинку.

Купить тепловизор, значит сделать первый шаг к решению целого ряда проблем на важных для вас объектах. Вы можете сделать заказ на нашем сайте или прийти к нам в магазин для получения более подробной консультации и непосредственного знакомства с оборудованием.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
