Ветрогенератор из автомобильного генератора своими руками: описываем по порядку

Преимущества и принцип работы ветряков

Современный вертикальный генератор – один из вариантов альтернативной энергии для дома. Агрегат способен преобразовать порывы ветра в энергетический ресурс. Для корректной работы он не нуждается в дополнительных устройствах, определяющих направление ветра.

Ветряной генератор роторного типа очень легко изготовить своими руками. Конечно, полностью взять на себя обеспечение частного крупногабаритного коттеджа энергией он не сможет, но с освещением хозяйственных построек, садовых дорожек и придомовой территории справится на отлично

Прибор вертикального типа функционирует на низкой высоте. Для его обслуживания не нужны различные приспособления, обеспечивающие безопасное проведение высотных ремонтных и обслуживающих работ.

Минимум движущихся деталей делает ветряную установку более надежной и эксплуатационно устойчивой. Оптимальный профиль лопастей и оригинальной формы ротор обеспечивают агрегату высокий уровень КПД независимо от того, в каком направлении дует ветер в каждый отдельный момент.

Малые бытовые модели состоят из трех и более легких лопастей, моментально улавливают самый слабый порыв и начинают вращаться, как только сила ветра превышает 1,5 м/с. Благодаря этой способности их эффективность часто превышает КПД крупных установок, нуждающихся в более сильном ветре

Вертикальный генератор ветрового типа работает по принципу магнитной левитации. В процессе вращения турбин образуются импульсная и подъемная силы, а также сила фактического торможения. Первые две заставляют крутиться лопасти агрегата. Это действие активирует ротор и он создает магнитное поле, вырабатывающее электричество.

Ветряк, имеющий вертикальную ось вращения, по эффективности уступает своим горизонтальным аналогам. Зато не предъявляет претензий к территориальному расположению и полноценно работает практически в любом удобном для домовладельцев месте

Процесс изготовления ветрогенератора

Чтобы генератор мог работать без автомобиля, нужно обеспечить питание его обмотки возбуждения напрямую от аккумулятора. Для этого к графитовым щеткам припаиваются провода, которые в дальнейшем нужно будет проложить до батареи.

Затем нужно сварить раму крепления генератора. С ее помощью он будет удерживаться на вехе. Рама сваривается из квадрата. На ней предусматриваются крепежные кронштейны под штатные проушины генератора.

Чтобы установить раму с генератором на веху, необходимо приварить к ней трубку, и впрессовать в нее два подшипника. На этот узел будет большая нагрузка, поэтому нужно сделать две точки опоры.

К трубке с подшипниками приваривается отрезок полосы с втулкой, на которую будет устанавливать поворотный хвост. Он нужен, чтобы направлять лопасти по ветру. Возможность поворота позволит ему регулировать положение так, чтобы лопасти не раскручивались слишком сильно. Это предохранит генератор и остальное оборудование от поломок.

Для крепления хвоста, из кругляка делается палец, который будет входить во втулку. В нем с торца делается отверстие и нарезается резьба, чтобы он фиксировался болтом с шайбой, и не выпадал из втулки. К пальцу приваривается основание хвоста из отрезка профильной трубы.

На ней просверливаются отверстия для крепления хвостовой лопасти.

Затем нужно заняться каркасом крыльчатки. Он представляет собой диск из листовой стали. Его нужно просверлить для крепления к валу генератора, а также под кронштейны пяти лопастей. Последние делаются из стальной полосы, и также просверливаются.

Затем делается крепление к вехе. Оно представляет собой диск с приваренным валом, который будет вставляться в подшипники. Диск просверливается в нескольких местах, чтобы прикручивать его к вехе. В валу с торца делается отверстие, и в нем нарезается резьба. Она потребуется, чтобы закручивать болт с шайбой, предотвращающий выпадение крепления с обоймы с подшипниками.

Лопасти крыльчатки и лопасть хвоста вырезаются из пластиковой канализационной трубы.

Чем они будут короче, тем выше обороты генератора получаться. Но если ветер слабый, то вращать его смогут только длинные лопасти. Лучше изначально делать их большими, а потом в результате экспериментов укорачивать до приемлемого размера.

Ветрогенератор собирается и устанавливается на веху как можно выше, там, где воздушные потоки ничего не останавливает. От аккумулятора необходимо запитать обмотку возбуждения, чтобы запустить генерацию.

В итоге заряд, который пойдет на батарею обратно, будет больше, чем потребляет обмотка. За счет этой разницы аккумулятор и сможет подзаряжаться.

Генератор для ветряка из автогенератора

Генератор является таким же основным элементом ветряка, как и крыльчатка. Если лопасти рабочего колеса преобразуют энергию ветра во вращательное движение, то генератор вращение превращает в электроэнергию. Его конструкция и возможности определяют производительность и мощность установки, способность работы на слабых потоках ветра.

При изготовлении ветряков вопрос об использовании самодельного или готового генератора встает практически всегда. Чаще всего к решению подходят комбинированным способом — используют готовый автомобильный генератор, иногда без конструктивных изменений, но чаще всего — с некоторыми доработками, повышающими чувствительность или выходную мощность.

Автомобильные генераторы представляют собой готовые устройства, созданные для выработки электрического тока заданного напряжения. Оно постоянно на выходе, что обеспечивает стабилизатор (регулятор) напряжения, удерживающий значения в узких рамках. Единственная особенность, требующая вмешательства, это режим работы — автомобильные генераторы приводятся от двигателя и работают на больших скоростях.

Причем, скорость вращения двигателя автомобиля не постоянна, она меняется на протяжении всего времени работы в значительных пределах — от 800 об/мин до 6000 об/мин, а иногда и больше. Кроме того, автомобильный генератор имеет предел по силе тока, превысить который устройство не сможет ни при каких обстоятельствах.

О самодельных ветряках для дома

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить правильно сделанными лопастями, чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии.

Правда эффективно работать он будет лишь при условии наличия ветреной погоды.


Пример из практики бытового применения ветряных генераторов. Удачно разработанная и вполне эффективная практическая конструкция ветряка. Установлен трёхлопастной винт, что редкость для бытовых аппаратов

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи. Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п.

Помимо генератора, для изготовления ветряка потребуется ещё ряд комплектующих деталей:

  • винт двух- или трёх- лопастной;
  • автомобильный аккумулятор;
  • электрический кабель;
  • мачта, элементы опоры, крепёж.

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.


Крыльчатка от вентилятора легкового автомобиля, которая будет использована в качестве винта ветряной домашней установки. Лёгкость и большая полезная площадь для воздушной силы позволяют применять такие варианты

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Как сделать ветрогенератор своими руками: последовательность действий

Для домашнего горизонтального ветрогенератора подходит мотор от трактора. Тракторный ротор вращается до 6000 об/мин, поэтому обмотку статора перематывают под малые обороты или устанавливают механический редуктор. С учетом моторного веса в 6 кг, лучше использовать метод изменения электрообмотки, что не увеличит общую массу конструкции.

Порядок изготовления:

  1. Винтовыми лопастями послужит труба из алюминия Ø 200 мм. По чертежам вырезать 2—3 заготовки.
  2. Из алюминиевого листа собрать диск винта. При размахе крыла в 2 м подойдет круг Ø 150—200 мм.
  3. Вырезать 6 пластин и склеить их эпоксидкой.
  4. В центре диска просверлить отверстие под крепление на валу, установить шпоночный паз.
  5. На диске разметить и сделать отверстия для крепления болтами в намеченных точках лопастей.
  6. На основание флюгерной конструкции сгодится труба прямоугольного профиля, прикрепленная к генератору.
  7. К концу профильной трубы прикрепить хвостовой флюгер.
  8. В точке центра тяжести, поперек тела трубы, закрепить болт (длиной до 300 мм и Ø 30 мм) снизу гайкой, сверху контргайкой. В его середине высверлить отверстие для кабеля.
  9. Прикрепить генератор на основание флюгера.
  10. Закрепить механизм на мачте.
  11. Пропустить провод от генератора сквозь болт внутрь трубы для нижнего вывода.
  12. Конец провода пропустить через контроллер и подключить к АКБ.
  13. Поднять мачту и укрепить на месте растяжками.

Для увеличения срока службы ВСУ обязательным дополнением к конструкции становятся модуль торможения и ограничитель поворота флюгера.

Инструкция сборки из автомобильного генератора

Для конструирования своими руками ветрогенератора из автомобильного генератора подойдет четырехлопастное ветроколесо. У лопастей крыльчатого типа с Ø до 1,8 м аэродинамическое сопротивление улучшено, что повышает производительность энергии. Подготовленный пропеллер крепится к генераторной оси болтами.

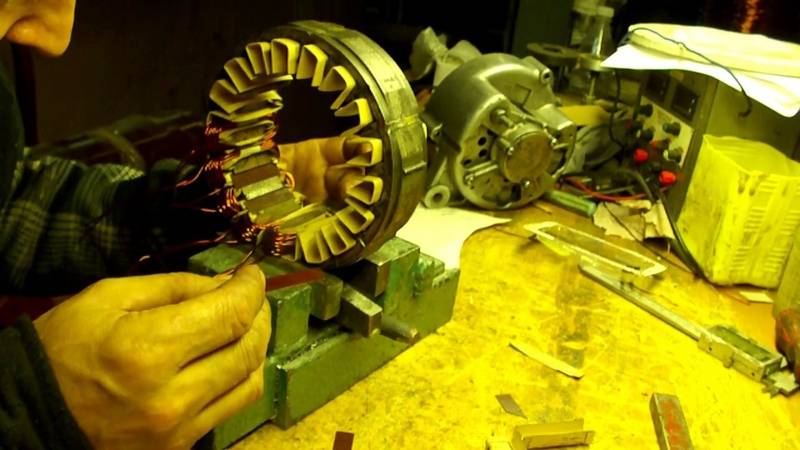

Чтобы электрическая схема заработала, требуется предварительная перемотка статора. Для этого избавляются от катушки возбуждения и перематывают статор тонкими медными жилами. После переделки магнитная способность ротора увеличивается и появляется мощность до 300 ватт (при ветре 10 м/с). К механизму подключают провода и соединяют их аккумуляторной батареей и преобразователем напряжения.

Особенности сборки ветрогенераторра из стиральной машины своими руками

Единственным отличием при изготовлении ветрогенератора своими руками из стиральной машины считается невозможность его применения без модернизации. Диаметр ротора, извлеченного из разобранного двигателя, уменьшают на токарном станке для соответствия с магнитами. В дальнейшем процесс сборки ничем не отличается от обычной ветроустановки на неодимовых магнитах.

Ветрогенератор своими руками из шагового двигателя

Для подзарядки небольшого аккумулятора подойдет установка, выполненная из мотора принтера. Вырабатываемый переменный ток легко преобразуется в постоянный с помощью конденсаторов и диодных мостов по схеме.

С целью снижения потери 220 В пользуются диодами Шоттка.

Такому энергоустройству хватит винта до 50 см. Для изготовления лопастей берут ПВХ трубы. Под размер вала вытачивается втулка с фланцем и насаживается на него. Механизм закрепляется винтами. К фланцам крепятся лопасти.

Питание выводится к электроплате внизу. Из шагового двигателя выходят до 6 проводов, для которых требуются токосъемные кольца. Собрав в единую цепь все элементы, приступают к тестированию.

Дополнительное электрооборудование

Как уже было сказано выше, неотъемлемой частью ветряной электростанции является аккумулятор, берущий на себя питание потребителей. при его выборе нужно помнить, что чем больше его емкость, тем дольше он сможет поддерживать напряжение в сети, но при этом и дольше будет заряжаться. Приблизительное время работы можно определить как то время, за которое исчерпается половина емкости аккумулятора (после этого падение напряжения станет уже ощутимым, кроме того, глубокий разряд снижает ресурс свинцово-кислотных батарей).

Пример: Так, аккумулятор емкостью 65 А*ч условно сможет отдавать в нагрузку 30-35 ампер-часов энергии. Много это или мало? Обычная лампа освещения мощностью 60 ватт потребует, с учетом наличия инвертора, преобразующего 12 В постоянного тока в 220 В переменного и имеющего собственный КПД в пределах 70%, тока в 7 ампер – это чуть больше четырех часов работы. Восстанавливать же растраченную энергию наш ветряк с условной мощностью 90 ватт даже в лучшем случае, при постоянном сильном ветре, будет не менее пяти часов. Как вы видите, при использовании ветрогенератора исключительно как автономного источника энергии электричество в вашем доме будет доступным лишь на несколько часов в день.

Вторым узлом системы электроснабжения становится инвертор. В нашем случае можно использовать как готовый автомобильный, так и извлеченный из источника бесперебойного питания

В любом случае важно не перегружать его потреблением тока, учитывая, что реальная эксплуатационная мощность его в 1,2-1,5 раза меньше указываемой максимальной мощности

Как вы можете видеть, привлекательность использования даровой энергии упирается во многочисленные ограничения, и даже единственный эффективный в средней полосе России вариант – ветрогенератор – неспособен обеспечивать длительную автономность.

Но вместе с тем эта идея неплоха и как источник аварийного электропитания и, особенно, как конструкторская задача – удовольствие от создания своими руками ветрогенераторной установки может в разы превосходить ее мощность.

Основные элементы конструкции

Несмотря на большое разнообразие ветрогенераторов и способов их изготовления, все они состоят из одинаковых конструктивных элементов.

Ветровое колесо

Лопасти считаются одним из важнейших элементов ветровой установки. Их конструкция влияет на работу других узлов генератора. Для изготовления лопастей применяются различные материалы.

Перед изготовлением нужно выполнить расчеты длины лопасти. Если для изготовления берется труба, то ее диаметр должен быть не менее 20 см, при запланированной длине лопасти в 1 метр. Далее труба разрезается на 4 части с помощью лобзика. Одна часть используется для изготовления шаблона, по которому вырезаются остальные лопасти. После этого они собираются на общем диске, и вся конструкция закрепляется на валу генератора. Собранное ветровое колесо необходимо отбалансировать. Балансировка должна выполняться в помещении, закрытом от ветра. Если операция проведена правильно, колесо не будет самопроизвольно вращаться. В случае самопроизвольного вращения лопастей, они подтачиваются до тех пор, пока вся конструкция не придет в равновесие. В самом конце проверяется точность вращения лопастей. Они должны вращаться в одной плоскости, без каких-либо перекосов. Допустимая погрешность составляет 2 мм.

Мачта

Следующим элементом конструкции ветрогенератора является мачта. Чаще всего она изготавливается из старой водопроводной трубы, диаметр которой должен быть не 15 см, а длина – до 7 метров. Если в радиусе 30 метров от запланированного места установки имеются какие-либо сооружения или постройки, в этом случае высота мачты увеличивается.

Для того чтобы вся установка работала максимально эффективно, колесо с лопастями поднимается выше окружающих препятствий не менее чем на 1 метр. После установки основание мачты и колышки для крепления растяжек заливаются бетоном. В качестве растяжек рекомендуется использовать оцинкованный трос, диаметром 6 мм.

Генератор

Для ветровой установки можно использовать любой автомобильный генератор, желательно с более высокой мощностью. Они все обладают идентичной конструкцией и требуют переделки. Подобная переделка автомобильного генератора для ветряка предполагает перемотку проводника статора, а также изготовление ротора с использованием неодимовых магнитов. Чтобы их надежно зафиксировать, требуется высверлить отверстия в полюсах ротора. Установка магнитов выполняется с чередованием полюсов. Сам ротор оборачивается бумагой, а все пустоты, образующиеся между магнитами, заливаются эпоксидной смолой.

В процессе наклейки магнитов должна соблюдаться их полярность. Поэтому ротор подключается к источнику питания. Включенный ротор создает магнитное поле и каждый магнит приклеивается на свое место той стороной, которая притягивается.

Для подключения ротора можно использовать любой блок питания, напряжением 12 вольт и силой тока от 1 до 3 ампер. Подключение осуществляется таким образом, что съемное кольцо, расположенное ближе к клыкам, является минусом, а положительная сторона располагается ближе к концу ротора. Магниты, установленные в промежутки ротора или клыки, вызывают самовозбуждение генератора, и это считается их основной функцией.

В самом начале вращения ротора, магниты начинают возбуждать ток в генераторе, который также поступает на катушку, приводя к увеличению магнитных полей клыков. В результате, генератор выдает ток с еще большей величиной. Получается своеобразный круговорот тока, когда происходит возбуждение генератора и дальнейшее питание собственного ротора, на который установлены электромагнитные полюса. Собранный генератор необходимо опробовать и произвести измерения полученных выходных данных. Если агрегат при 300 оборотах выдает примерно 30 вольт, то это считается нормальным результатом.

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

  1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
  2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Самовозбуждение автомобильного генератора

Чтобы генератор самовозбуждался без аккумулятора в ротор нужно поставить пару маленьких магнитиков. Если катушку возбуждения запитать от аккумулятора, то она постоянно и не зависимо от того вырабатывает энергию или нет ветрогенератор, будет потреблять свои 3 ампера и заряжать аккумулятор. Чтобы этого не происходило нужно поставить блокирующий диод, чтобы ток шол только в акб, а обратно не уходил.

Катушку возбуждения можно запитать от самого генератора, минус на от корпуса, а плюс от плюсового болтика. А в зубы ротора нужно поставить пару маленьких магнитиков для самовозбуждения. Для этого можно просверлить сверлом дырочки и на клей посадить маленькие неодимовые магнитики. Если нет неодимовых магнитов то можно вставить обычные ферритовые от динамиков, если маленькие, то просверлится и вставить, или проложить между когтей и залить эпоксидной смолой.

Так-же можно использовать так-называемую таблетку, то-есть реле-регулятор как в автомобиле, который будет отключать возбуждение если напряжение АКБ достигло14.2 вольта, чтобы не перезарядить. Ниже на рисунке схема самовозбуждения генератора. Вообще генератор сам возбуждается так-как ротор имеет остаточную намагниченность, но это происходит на высоких оборотах, лучше для надёжности добавить магниты. В схему включен реле-регулятор, но его можно исключить. Развязывающий диод нужен чтобы аккумулятор не разряжался так-как без диода ток будет течь в обмотку возбуждения (ротор).

Так-как ветрогенератор будет очень маленький с винтом диаметром всего 1 метр, то никакие защиты от сильного ветра не нужны и с ним ничего не случится если будет крепкая мачта и крепкий винт.

Есть генераторы на 28 вольт, но если их использовать для зарядки 12 вольт АКБ, то оборотов нужно в два раза меньше, около 600 об/м. Но так-как напряжение будет не 28 вольт, а 14, то катушка возбуждения будет давать только половину мощности и напряжение генератора будет меньше, по-этому ничего не получится из этого. Можно конечно попробовать в генератор, статор которого намотан на 28 вольт, поставить ротор на 12 вольт, тогда должно быть получше и зарядка начнётся раньше, но тогда нужны два одинаковых генератора чтобы заменить ротор, или искать отдельно ротор или статор.

Как сделать ветрогенератор своими руками

Основой создания ветрогенератора является грамотно сделанный проект и подготовленный чертёж

Это очень важно, потому что без чёткого представления о том, как должен выглядеть прибор, будет трудно построить его правильно, не нарушив порядок монтажа всех элементов

Чертежи и схемы

Начинать нужно с составления общего эскиза ветротурбины, пометив ключевые элементы: башню, генератор, деревянное основание, лопасти и ступицу, которая соединяет их вместе. Самостоятельно составленная схема может быть не сильно подробной: в этом нет необходимости. Её следует использовать для общего представления о том, каким будет расположение различных частей ветряного двигателя, и как конструкция будет выглядеть на завершающих этапах.

Схема сборки ветроэлектрического генератора

После подготовки схемы нужно выставить правильные размеры ветрогенератора. Они должны включать в себя высоту, длину и ширину деревянного основания, которое соединяет генератор и хвостовой плавник с башней. Также определить размеры для лопастей из металлических труб или труб из ПВХ, в зависимости от того, какой материал будет использоваться. Отдельные измерения нужны для хвостового плавника: высота, ширина и длина, а также диаметр – для лезвий, которые определяют размер ветровой турбины.

После того как будет готов чертёж и черновой набросок устройства с выставленными размерами, можно переходить к подготовке материалов и инструментов для работы.

Конструкция и принцип действия ветрогенератора

На сегодняшний день разработано много разнообразных ветрогенераторов и в сети можно найти различные чертежи изготовления. В любой конструкции есть такие элементы, как генератор, лопасти, аккумуляторная батарея, мачта, блок управления. Необходимым элементом также является система управления и подачи электрической энергии в сеть. Перед установкой системы желательно изготовить схему монтажа.

Ветряные установки с вертикальной осью обычно используются там, где требуется меньший шум, небольшая зависимость от ориентации ветра. Им требуется небольшая стартовая скорость, а также удобство эксплуатации. Некоторые специалисты изготавливают специальные направляющие для барабанных ветрогенераторов вертикального типа. Это увеличивает производительность и исключает разнос от ветра. Естественно, что это усложняет конструкцию и увеличивает её стоимость.

Мачта для установки оборудования может выполняться как с креплением на растяжках, так и без них. Конструкция может предусматривать возможность опускания для ремонта и профилактики. Принцип работы ветрогенератора можно описать пятью основными этапами:

  • Раскручивание лопастей и ротора ветром;
  • Соединение ротора и электрогенератора;
  • Полученная электрическая энергия поступает на контроллер заряда, откуда передаётся в накопительный аккумулятор (ы);
  • Далее посредством инвертора электроэнергия преобразуется из 12 (24, 36, 48) в 220 вольт;
  • Подача электричества в сеть.

Ветрогенератор из автогенератора в частном хозяйстве позволит обеспечить электроэнергией освещение территории, сигнализацию и другие подобные системы

Важно помнить о том, что ветряные установки окупаются только в тех местах нашей планеты, где годовая скорость ветра 5 м/с и выше. Иначе срок окупаемости будет приближаться к сроку эксплуатации

Подготовительный этап

Перед тем как приступать к созданию ветряной установки, необходимо подготовить и собрать все составные элементы будущей конструкции. Подготовка начинается с выбора автомобильного генератора. Он должен обладать повышенной мощностью, поэтому лучше всего подойдет агрегат с грузового автомобиля или автобуса. Все остальные узлы рекомендуется брать с одной и той же машины, чтобы не нарушать комплектность. В первую очередь это касается аккумулятора, реле и других деталей.

Поскольку потребители должны обеспечиваться переменным током, нужно заранее позаботиться о приобретении инвертора или другого преобразователя. Мощность инвертора должна соответствовать мощности будущего ветрогенератора. Для изготовления ветрогенератора Вам понадобится:

  • Генератора
  • Аккумуляторная батарея
  • Реле зарядки аккумулятора
  • Вольтметр
  • Материал для изготовления лопастей
  • Болты в комплекте с гайками и шайбами
  • Хомуты для креплений

Могут потребоваться и другие детали, в зависимости от индивидуальных особенностей конструкции. Далее, прежде чем изготавливать ветряк своими руками из автомобильного генератора, необходимо выполнить расчеты, для которых используется мощность генератора и инвертора, емкость аккумулятора и другие параметры, в том числе и количество потребителей, имеющихся в доме. Расчет мощности следует производить в зависимости от напора ветра и площади лопастей, на которые воздействует ветер. Как правило, работа установки начинается при скорости ветра 2 м/с, а максимальная эффективность наступает при 10-12 м/с.

Из всех предлагаемых формул рекомендуется воспользоваться наиболее простой. Для определения мощности установки необходимо площадь винта умножить на коэффициент 0,6. Полученное значение вновь умножается на скорость ветра, возведенную в третью степень. Окончательный результат сравнивается с потенциальными потребностями. Если мощности достаточно, то можно приступать к монтажу установки. Если же потребности не обеспечиваются, в этом случае можно воспользоваться несколькими ветрогенераторами малой мощности или гибридной установкой, в состав которой входят солнечные батареи.

В большинстве частных домов среднемесячное потребление электроэнергии составляет 360 квт, при средней нагрузке 0,5 квт и пиковой – 5 квт. Таким образом, потребуется ветрогенератор, мощностью 5 квт, способный потянуть имеющуюся нагрузку. Если же потребление будет превышать нормативное значение или ветер будет стабильно слабым, в этих условиях установка не сможет нормально работать.
