Как из одной розетки сделать две и как правильно провести розетку от розетки

Последовательность сборки блока

Перед тем как искать способ подключения розеток к сети, нужно выбрать правильное расположение блока согласно ПЭУ. Например, для ванной комнаты точка установки должна быть удалена от источника воды не менее чем на 600 мм. Для обычной жилой комнаты блок должен располагаться на высоте не менее 300 мм над уровнем пола.

Кроме того, потребуется:

  • Проштробить в стене канал под укладку электропроводки от распределительной коробки до блока;
  • Уложить проводку во влагозащищенную полихлорвиниловую оболочку или гофру;
  • Вывести проводку в соединительную коробку в виде готового жгута с маркировкой, позволяющей без прозвонки подключить розетки к автоматическому выключателю вводного щита.

Для сборки блока розеток обычно используются готовые наборы, в которые входят комплект готовых подрозетников, накладок, контактных групп и внешней панели. Обычно продаются комплекты на блоки в две, три и пять розеток в одном наборе. В комплект может дополнительно входить выключатель и разъем, позволяющий подключить переноску.

Монтируем подрозетники для блока розеток

Удобнее всего вырезать нишу под блок розеток на этапе укладки черновой штукатурки. С помощью уровня размечаем место под установку блока и направление укладки проводки, которую планируем подключить к розеткам.

Перфоратором вырезаем нишу под подрозетники, на каждую розетку приходится 72 мм ширины и 42 мм глубины. Если планируется установить пять розеток, потребуется вырезать нишу 75 мм высотой и 360 мм длиной.

Сцепляем подрезетники в один блок и устанавливаем его в нишу. Кабель проводки выводим через боковое отверстие в корпусе первого подрозетника. Уложенный блок выравниваем по плоскости стены, вертикали и горизонтали, после чего аккуратно заполняем свободное пространство вокруг корпусов гипсовой шпаклевкой. Избыток гипсовой массы удаляем.

Через три–четыре часа гипс высох, подрозетники очищают от остатков гипса, можно пытаться подключить шлейф и землю.

Если требуется подключить блок на гипсокартонной стене, то потребуется использовать так называемое боковое крепление в виде двух лапок. При вворачивании монтажного винта металлические пластины расходятся и плотно расклинивают подрозетник в нише.

Как правильно подключить заземление и питающие провода

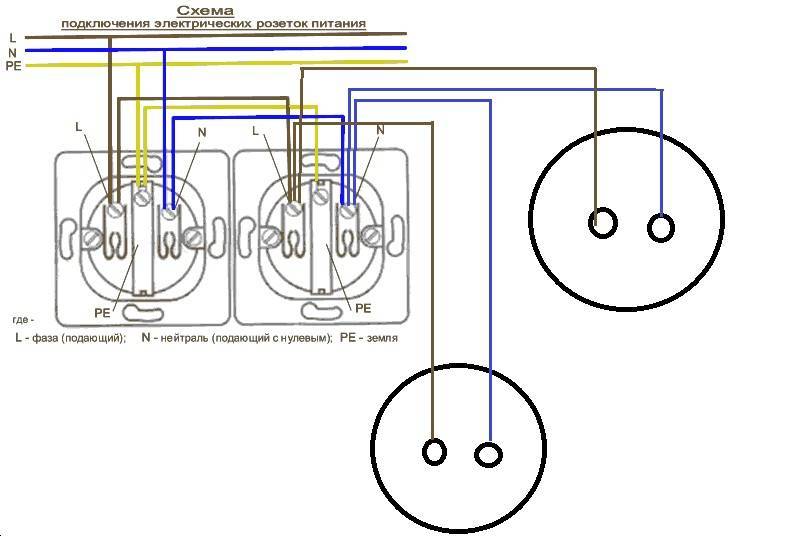

В большинстве случаев проще и удобнее подключить контакты розеток к вводной части электропроводки с помощью готовых отрезков провода, длиной 20 см. Лучше всего подойдет многожильный провод ПВ3 с загильзованными концами. Фазу можно подключить коричневым проводом, массу синим. Заземление розетки можно подключить проводом желтого или желто-зеленого цвета. Многожильный провод намного удобнее и мягче одножильных, его можно легко сложить, согнуть и даже уложить в самых труднодоступных местах подрозетника.

Первым делом необходимо подключить заземление. Перед установкой на контакт заземления каждой розетки необходимо подключить провод определенной длины. Для последнего подрозетника необходимо отрезать кусок в 40 см, для первого — в 15 см, остальные необходимо вымеривать по месту. Все провода заземления нужно подключить в одной точке к «земле» вводного кабеля. Для этого можно использовать разъем «Scotchlok», монтажную колодку, но большинство электриков предпочитают соединить «землю» обычной скруткой, заизолированной термоусадочной трубкой.

Как скрыть провод


Способы применения элементов для скрытия провода Метод фиксации электророзетки зависит от ее использования. Ее можно прикрутить к плинтусу или оставить как переноску. Такой способ используется для наружных изделий. Кабели можно спрятать в специальный кабель-канал, который приклеивается к обоям или закрепляется между плинтусом и крышкой розетки.

Если розетка устанавливается на длительный период, провода можно спрятать под слой штукатурки. Если стена оклеена обоями, их можно разрезать по линии укладки. Далее нужно аккуратно отклеить небольшую часть обоев и проделать в стене отверстие для кабелей. Провода укладываются в проделанную борозду, зашпаклевываются и закрываются обоями.

Основные ошибки

Коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:

Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки.
Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным.
Нарушение очередности подключения проводов

Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли.
Ненадежный контакт

Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.

Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений
Фото из
устройство для соединения проводов. Удобен в использовании – можно отрезать нужное количество клемм

Клеммник ВАГО – имеет внутри смазку, которая защищает от коррозии. Его можно использовать для соединения 2-х проводов из различных материалов

Колпачок СИЗ используют для соединения однопроволочных жил проводов – на концы, с которых снята изоляция, надевается колпачок и завинчивается плотно по часовой стрелке

Зажим-разветвитель ВАГО немецкого производства. Его основное преимущество – легко надевается и не менее легко снимается. К тому же, на приборе нанесено максимальное значение силы тока

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Преимущества и недостатки


Розетка двойная

Плюс схемы подключения одной или нескольких электророзеток к основной точке питания – удобство. Пользователь не будет беспокоиться о том, что не хватает места для подключения, ему не будут мешать провода или выпадающий тройник.

Но подобное подключение имеет и недостатки. Главный минус – это предельная нагрузка. Обычно для розеток используются провода сечением 1,5 или 2,5 квадратных метра. Такие кабели рассчитаны на определенную мощность подключаемых приборов. Если будет больше разъемов для подсоединения техники, возрастет нагрузка и провода могут выйти из строя.

Все электророзетки являются дополнительным сопротивлением электрическому току. Если присоединить мощный электроприбор в последнюю розетку, подключенную к основной точке питания, могут нагреваться предыдущие контакты. Также под действием электрического тока будет возникать вибрация, ухудшающая качество соединения.

Не советуется выполнять подобное подключение на кухне, где собраны все мощные бытовые приборы, потребляющие от 1,5 кВт электроэнергии. По этой же причине опасно подключать точку питания в ванной.

Материалы и инструменты

Перед началом работ следует запастись всеми необходимыми материалами, комплектующими изделиями и инструментами.

Для монтажа понадобятся:

  • Перфоратор или ударная электродрель для устройства посадочного места, куда будет устанавливаться подрозетник.
  • Кабель для перемычек.
  • Индикаторная отвертка. Необходима для того чтобы определить фазный и нулевой провод.
  • Подрозетник, лучше Legrand, изготовленный из прочного огнеупорного пластика или металлический.
  • Мультиметр. Нужен для замеров напряжения на участках электрической цепи, где планируется подключение.
  • Моноблок, выполненный в виде двойной розетки.
  • Отвертки с крестовой или плоской рабочей частью, в соответствии с используемыми саморезами.
  • Саморезы или другой подходящий крепеж, используемый при установке розетки в установочную коробку.
  • Острый канцелярский нож, с помощью которого осуществляется зачистка изоляции проводников.
  • Изолента для защиты соединений и открытых частей.
  • Гофрированная трубка. Ее использование не обязательно, но желательно для обеспечения дополнительной электробезопасности.

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Преимущества розеток Легранд

Электрические розетки легранд, в сравнении с обычными розетками, имеют целый ряд преимуществ. Одним из значимых факторов является использование при их изготовлении экологически чистых и совершенно безопасных материалов. Для корпусов и внутренних частей применяются различные металлические сплавы, современные пластики, ценные породы древесины.

В качестве экзотических материалов допускается использование натуральной кожи, а также искусственного камня. Благодаря такому разнообразию, продукция имеет очень привлекательный дизайн и способна быть украшением интерьера в любом помещении.

Порядок монтажа розетки

Существует определенный порядок как добавить розетку в квартире:

  1. Отключить электропитание, обесточить помещение, где проводятся строительно — монтажные работы. При помощи специального индикатора убедиться, что всё сделано правильно.
  2. Демонтировать крышку с розетки.
  3. Извлечь прибор, освободив удерживающие контакты.
  4. Подключить проводку к новой розетке.
  5. Убедиться, что провод не передавлен ограничителем, при необходимости увеличить отверстие в стене или в подрозетнике, подогнав его под размер кабеля.
  6. Установить новую розетку на место.
  7. Выполнить отверстие в крышке для кабеля.
  8. Прикрутить крышку на место.
  9. Проводку спустить вниз к плинтусу, либо провести к нужной точке, прикрепляя к стене с шагом 30–40 см.

При наличии минимальных знаний и необходимых инструментов добавить розетку в квартире можно самостоятельно

Уяснив, как добавить розетку в квартире, рекомендуем придерживаться правил техники безопасности. А также соблюдать требования по обустройству электрической сети. Так Вы сможете создать надёжную систему с продолжительным сроком эксплуатации. При наличии минимальных знаний и необходимых инструментов, всю работу Вы сможете произвести самостоятельно своими руками.

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

  • Клеммные колодки;
  • Клеммники Wago;
  • Колпачки СИЗ;
  • Соединительные гильзы;
  • Пайка проводов;
  • Сварка проводников.

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробкеСкрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса
