Когда нужно обращаться к специалистам
Обращаться к специалисту нужно в следующих случаях:
- Если сломана BGA микросхема. Ремонт этого типа устройств стоит дороже, чем планарного. Это связано с тем, ремонт сможет осуществить только специалист в этой области. Также потребуется специальное оборудование. Бывают случаи, когда заменив HDMi, необходимо сделать прошивку ключей, отвечающих за передачу видео и аудио сигналов.
- Нередко при замене микросхемы, изображение работает, но нет звука. В таких случаях проверяют микросхемы, отвечающие за память. Они хранят параметры работы разъема.
- Бывают также непростые ситуации, связанные с поломкой. Например, производитель не сделал буферный мультиплексор для входа. Вместо этого он завел вход прямо в процессор. В этом случае есть риск поломки порта. Но также очень часто ломается сам телевизор. Если процессор выбился, его замена не всегда помогает. Возможно, необходима полная замена системной платы. Подобные погрешности можно обнаружить в дешевых моделях телевизоров, сделанных на скорую руку.
- Существуют также микросхемы, которые могут нарушить работу устройства при сгорании. Пример — Philips 32PFL7962D. Если мультикомпрессор повредился, этот телевизор полностью перестанет работать.
- Обратится к специалисту также необходимо, если человек совершенно не разбирается в технике. Он не знает, из чего сделан телевизор, и какие детали находятся внутри. Неопытный пользователь может сделать только хуже, в процессе ремонта.
При поломках разъема, нам сначала нужно осмотреть его на предмет физических повреждений. Если таковы имеются, везем телевизор в сервисный центр. Если их нет, читаем инструкцию, чтобы определить вид микросхемы. Можно постараться заменить ее самостоятельно, или же отвести устройство в ремонт.
Как стандартный интерфейс для подключения телевизоров, игровых приставок, видеопроекторов, медиа-стримеров и телевизионных приставок, HDMI является важным компонентом любой развлекательной системы.
Соединение проводников
Другая ситуация – целостность HDMI нарушена примерно посредине или необходимо из двух коротких сделать один длинный кабель. Тут проще спаять кабели HDMI между собой, подпаивая проводник к проводнику.
Прежде всего, надо отрезать незадействованные коннекторы HDMI или разрезать провод в месте нарушения целостности токопроводящих жил. В результате получится два провода с разъемом на одном конце.
На местах разреза наружный слой изоляции снимается на расстояние 3-4 см. Под ней расположена оплетка экрана, армирующая нить и проводники, защищенные слоем фольги. Экран аккуратно расплетается и отодвигается к краю изоляции, его надо будет заново спаять! Он обеспечивает высокое качество сигнала HDMI и гарантирует отсутствие помех.
Сами проводники можно условно разделить на витые пары (сплетенные между собой провода) и одиночные жилы. Все они отличаются по цвету, но у разных производителей цветовая гамма варьируется, тут на помощь придет мультиметр.
Проще начинать работу с парных проводников. С провода снимается изоляция на 1-2 мм, надевается термоусадка, подходящего диаметра. Далее провода необходимо попарно спаять. По ходу работы с помощью паяльного фена выполняется усадка изоляционных трубок.
Готовые пары обматываются изолентой, чтобы не путаться. После этого надо спаять оставшиеся одиночные проводники. Для их изоляции также используются трубочки теплоусадочной изоляции. Полученный жгут обматывают изолентой.
Кроме токопроводящих жил, необходимо восстановить целостность и экранирующей оплетки. Для этого используется кусок плетеного экрана. Его надо спаять с экраном кабеля, плотно виток к витку намотать на место соединения проводов. Останется только спаять новый экран с обмоткой другой части кабеля. Чтобы придать шнуру HDMI завершенности, его изолируют. Это можно выполнить с помощью обычной изоленты.
Проверяем телевизор
Если картинка пропадает постоянно, возможно, что слетела или устарела прошивка ТВ. Требуется установить последнюю версию ПО.
В целом, если картинка прерывается, но все-таки вновь появляется на экране, — это указывает на то, что сам дисплей и его подсветка в ЖК-телевизорах Sony, Philips, Samsung или Lg исправны. Исключением является выход из строя отдельных светодиодов: тогда временно зажигаются лишь исправные, но затем контроллер отключает и их. Визуально определить данную неисправность можно по неравномерному освещению экрана при появлении изображения.
В большинстве случаев причина поломки кроется в блоке питания или конденсаторах фильтра. Следует выяснить:
- целы ли электролитические конденсаторы, нет ли на них вздутий, не вытекает ли электролит;
- не произошло ли подгорание резисторов;
- не сильно ли нагреваются микросхемы.
Данные манипуляции стоит совершать, предварительно отключив блок питания и разрядив накопительный конденсатор сетевого выпрямителя. Однако лучше доверить проведение диагностики опытному инженеру. По ее результатам мастер выполнит ремонт или заменит неисправную деталь на новую. Мы используем только оригинальные комплектующие, которые всегда есть в наличии на нашем складе.
Вопрос-ответ: подключение телевизора к компьютеру HDMI
Рискнем предположить: неправильно указан источник воспроизведения телевизора. Проверьте верность цели (Target) сигнала компьютера. Для телевизора используйте пульт управления. Через меню или клавиши Source, либо Hdmi добейтесь, чтобы источник в точности соответствовал гнезду, куда воткнут провод. Например, если это HDMI 3, то в меню надо поставить именно HDMI 3. Со стороны ноутбука функциональной клавишей Fn+F3 или F4 (на разных моделях по-разному) выберите режим Дублирования.
Подключение ПК
Вначале освойтесь, затем меняйте по своему усмотрению. Аналогичное действо производится на стационарном компьютере, через контекстное меню рабочего стола (графа «Изменить разрешение»), оба устройства должны быть включены.
Через кабель HDMI на телевизоре нет звука, изображение имеется, что делать?
Неправильно выставлено устройство выхода потока аудио персонального компьютера. Кликните значок динамик (правая нижняя часть экрана). Устранить проблему, нажав Устройства воспроизведения. В открывшемся окне отключите устройства воспроизведения, исключая динамики телевизора. При необходимости также сделайте экземпляр активным (строка станет зеленого цвета).
Телевизор перестал видеть HDMI.
Рискнем предположить, поломке предшествовала смена оборудования. Установлена новая видеокарта. Видя такой исход, телевизор мог сбросить настройки. Начинайте сначала. Руководство приведено выше. Проверяйте источник сигнала, назначение. Любые параметры, касающиеся звука, изображения.
Ноутбук не видит телевизор по HDMI.
Нужно правильно выбрать источник выхода сигнала телевизора. Включенные устройства должны друг друга видеть. Есть сведения, что кабели разных версий стандартов несовместимы с оборудованием. При наличии v1.3 работала техника, замена v1.4 спровоцировала исчезновение картинки. Иногда настройка видеокарты требует добавления второго монитора вручную. Актуально относительно настольных компьютеров.
Видите: причин (телевизор не видит HDMI) немного. Преимущественно настройка оборудования. Специалисты рекомендуют ставить новую прошивку телевизора, после аппарат выключать, пауза 5 минут. Допустимо перезагрузить изделие вручную (поможет меню), для каждой модели точная последовательность действий отличается: LG, Sony, Samsung – аппарат демонстрирует особенности. Действуйте согласно руководству. Прощальный совет. Пробуйте обязательно поочередно порты телевизора, изменяя источник изображения через меню. Были случаи, из четырех гнезд HDMI работало единственное, например, четвертое. Если нам фильмы смотреть, нет разницы, номер 1, 2, 3…
Читатели должны понять: операционная система Windows неидеальна. Чтобы заработало оборудование, приходится перезагружать устройства несколько раз. Бывает, профи спрашивают, почему цифровая техника отказывала? Мастер пожимает плечами, говорит Windows – Must Die, Linux – молодец. Затрудняемся сказать, что фраза значит, но почему-то сложности на форумах касаются именно платной операционной системы, а не свободно распространяемой. Не видим смысла дискутировать дальше.
Замена разъемов
Если обрыв находится около одного из коннекторов или принято решение заменить их оба, проводники нужно припаять непосредственно к выводам разъема. Идеальный вариант – в наличии разборный разъем, контакты которого можно спаять с соответствующими проводниками. Если такового нет, придется снять старый разъем HDMI и использовать его, пусть производитель и заявляет, что он одноразовый.
Для удобства работы коннектор HDMI лучше сразу же откусить. Острым ножом по клеевому шву разрезают его полимерную оболочку, снимают. Под ней находится сплошной слой термоклея, которым производитель зафиксировал и одновременно заизолировал проводники.
Тем же ножом снимают клей, оголяют контактные площадки. Если будет использован тот же кабель, сложностей не возникнет, нужно постепенно, ориентируясь по цвету изоляции спаять проводники один за другим.
Если задача состоит в том, чтобы спаять два кабеля в один, или используется коннектор от другого устройства, такой подход может не сработать. Проводники разных производителей, скорее всего, будут отличаться по цвету. Тут не обойтись без мультиметра. Методично прозванивая каждый проводник, надо выбрать нужные и со всей возможной аккуратностью спаять их.
После того, как все проводники будут спаяны, необходимо еще раз проверить правильность соединений с помощью мультиметра.
Даже если наружная изоляция разъема HDMI была снята крайне аккуратно, вряд ли удастся использовать ее повторно. Проще и надежнее залить место пайки термоклеем, дать ему застыть и позже, аккуратно тем же термоклеем сформировать тело нового разъема. Клей можно скрыть с помощью термоусадочной изоляции подходящего диаметра или замотать изолентой.
Почему приходится проводить ремонт кабеля HDMI своими руками
Недостатком кабеля HDMI является достаточно слабый разъем. На фото ниже видно, что происходит с кабелем HDMI 2.0 при частой эксплуатации.
Видно, что под своим весом прямой разъем кабеля HDMI изгибается и перестает работать. Часто неисправность проявляется так: нет звука через кабель HDMI, пропадает изображение через кабель, а звук есть.
Сегодня посмотрим, что можно сделать, чтобы не покупать кабель HDMI, а отремонтировать старый кабель своими руками. Обычно разъем залит пластиком или резиновой субстанцией. Ее нужно аккуратно разрезать по шву скальпелем.
Снимаем корпус разъема HDMI и видим сразу общий провод на корпус разъема. Такое решение конечно не идеальное, но допустимое в .
Снимаем металлический экран разъема HDMI, отщелкнув его.
На фото видно, что разъем буквально рассыпался при разборке.
Мелкий пластик — это разделяющая пластинка контактов внутри разъема. Если она вывалилась у Вас тоже, то легче просто не ремонтировать такой разъем, а купить и припаять новый разъем. Если пластинка у Вас осталась целая, то продолжайте ремонт кабеля HDMI дальше – нужно пропаять контакты разъема, потому как пайка на них часто трескается и сигнал пропадает.
Сборку разъема HDMI производим в обратном порядке. Корпус разъема одевается назад и закрепляется 25 мм.
Если Вам некогда ремонтировать кабель своими руками или нет в наличии, например, и , то можно .
Ремонтные работы
Давайте, наконец-таки, перейдем к самой интересной части нашей статьи, узнаем, что такое распайка HDMI кабеля, и как выполняется ремонт.
Инструменты
Для выполнения работы на не потребуется много инструментов, и найдутся необходимые у многих, кто хоть как-то знаком с электроникой.
Измерительное оборудование
Мультиметр – с его помощью мы будем проверять работоспособность каждого контакта и его расположение;
Удобный и достаточно мощный паяльник
Паяльник – назначение, думаем, и так всем ясно, главное – наличие острого жала, ведь все контакты расположены очень близко друг к другу;
Берите вариант с толстыми лезвиями
Канцелярский нож – понадобится при снятии изоляционной оболочки со старого разъема;
Для удобной работы
Кусачки – понадобятся, чтобы обкусить старое соединение;
Качественная изоляция
Термоклей – нужен не только для изоляции, но и фиксации тонких проводков;
Зажим для пайки
Не помешает наличие зажима для пайки. Цена на данное приспособление невысока, но приобретать его при отсутствии нецелесообразно – проще купить новый кабель. Паять же без него будет достаточно сложно, хотя можете сообразить что-то схожее по функционалу из подручных предметов.
Естественно понадобятся расходники для пайки – припой и флюс.
Начинаем пайку
Итак, сам HDMI кабель состоит из 19 проводков, которые бывают попарно экранированные и отдельные. Подробно распайка кабеля HDMI показана на фото ниже.

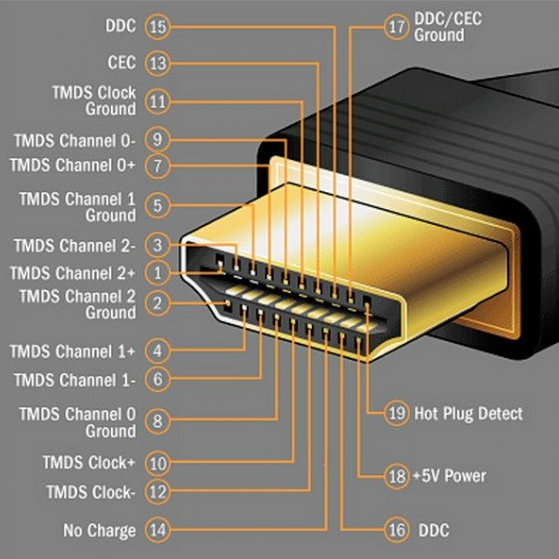

Распиновка HDMI кабеля
Наша задача подпаять каждый проводок к соответствующему контакту.
Выполняем следующие действия:
Снимаем кожух
Приступаем к разборке разъема кабеля. Для этого берем канцелярский нож и с ребра, по шву, прорезаем внешнюю полимерную оболочку исправного разъема, которая и создает жесткость этого элемента.
Откусываем провод
- Как видите, под оболочкой скрывается термоклей, который полностью покрывает концы проводков и контактную площадку. Чтобы внести ясность и не запутать читателя, мы уточним, что собираем из двух нерабочих кабелей один целый.
- Далее нам потребуется отсоединить рабочий штекер от кабеля при помощи кусачек. Делайте это аккуратно, держась за провод, а не коннектор.
Очищенный разъем
Далее при помощи того же ножа снимается слой термоклея. Как видно их фото выше, HDMI распайка кабеля определяется не так и сложно – по цветам изоляции. Однако такой метод подходит далеко не всегда, точнее только тогда, когда ремонтируются одинаковые кабели. При необходимости вы можете отыскать в интернете стандартную схему, которая поможет вам в работе.
Процесс пайки
- Для того чтобы определить куда паять провод берем мультиметр и выставляем его в режим прозвонки. Ставим один щуп на рабочий контакт разъема и ищем среди зачищенных проводов его выход.
- После этого берем провод и припаиваем его к контакту в соответствии с тем, как стоял щуп на рабочем разъеме.
Проверка целостности контакта разъема
- После припаивания всех проводов таким методом нужно прозвонить все контакты «нового» разъема, чтобы удостовериться, что контакты никак не зацепили друг друга, и сигнал будет проходить правильно.
- Работа это достаточно нудная и длительная, поэтому будет интересна, пожалуй, только любителям радиоэлектроники.
Новый слой термоклея
После того как вы убедились, что все функционирует нормально, разъем необходимо тщательно заизолировать и придать ему некоторую жесткость, чтобы напаянные проводки не оторвались в процессе эксплуатации.
Использовать для этого мы будем тот же термоклей, что и был установлен на разъеме изначально. Наносится он при помощи паяльника на все контактные соединения
Делать это нужно очень осторожно, чтобы случайно не отпаять проводки. Поверьте, под слоем термоклея спаять все снова будет затруднительно.
Полностью покрытое термоклеем соединение
Наносим термоклей достаточно толстым слоем, и покрываем им все провода, вплоть до основной изоляции кабеля, стараясь выдержать правильную форму.
Готовый результат
После этого даем ему затвердеть и дополнительно обматываем все слоем изоленты – черный цвет будет смотреться лучше.
На этом все. Кабелем можно начинать пользоваться. Как видите ничего сложного, в принципе, нет! Аналогичным способом можно будет соединить два конца кабелей, которые нужно спаять в один, чтобы удлинить.
Работа с изделием, которое потребовалось разрезать, чтобы просунуть в узкое отверстие будет еще легче, так как не будет необходимости прозвонки каждого провода – просто спаиваем все проводки по цвету изоляции, и тщательно затем изолируем.
Вот так можно сделать своими руками из двух нерабочих проводов один целый HDMI — распиновка кабеля при этом имеет решающее значение. Прикрепленное к статье видео поможет лучше разобраться в теме.
Распределение контактов
Разъем SCART оснащен несколькими группами контактов, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:
- 5 линий для передачи и приема аудио;
- 9 линий для приема и передачи видеосигнала;
- 2 линии для выбора режимов;
- 3 линии для передачи цифровых данных.
Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.
В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:
К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .
Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.
Читать также: Проточный водонагреватель электрический для квартиры рейтинг
Применение HDMI при подключении телевизора
На примере подключения телевизора от компании Samsung можно рассмотреть, как применить HDMI кабель.
Практически все современные телевизоры Samsung поддерживают технологию Audio Return Channel. Это по сути все тот же стандарт HDMI, которые помогает использовать один кабель для передачи звука и видео, но для телевизоров Samsung сигнал передается в две стороны.
Это сокращает и без того минимальную задержку, а также не искажает звук.
Проще говоря, чтобы подключить, например, домашний кинотеатр, нет необходимости использовать использоваться сторонний аудиокабель.
Для использования технологии HDMI ARC нужен кабель, версия которого не меньше 1.4. Также нужно подключить кабель к специальному разъему или блоку One Connect.
Если используются внешние устройства воспроизведения, она также должны поддерживать технологию ARC. Возможно, аудиоустройства придется настроить для работы с данным стандартом.
Поддерживаемые аудиоформаты технологией ARC:
- Dolby Digital с 5 динамиками и 1 сабвуфером;
- DTS Digital Surround с 5 динамиками и 1 сабвуфером;
- PCM в двухканальном режиме (устаревший формат, его поддерживают модели, выпущенные до 2018 года включительно).
Переходник HDMI на тюльпаны:
Подключение
Чтобы подключить телевизор с поддержкой Smart TV, необходимо проделать следующие манипуляции:
- подготовить HDMI кабель, версия которого выше 1.4;
- найти разъем на телевизоре с пометкой ARC и подключить к нему кабель;
- подключить шнур к устройству выхода, например, приемнику или компьютеру;
- при наличии подключенных динамиков к телевизору, звук будет воспроизводиться с их помощью.
Переходник displayport mini hdmi
Как выбрать HDMI кабель для подключения телевизора:
Устранение неполадок
Если возникли проблемы с подключением или использованием технологии ARC, следует попробовать проделать следующие манипуляции:
- отключить все оборудование от сети электропитания, а затем заново подключить;
- попробовать поменять вход и выход кабеля местами;
Некоторые устройства могут не соответствовать стандартам HDMI, это особенно актуально для динамиков. Также наиболее распространенная причина — это использование кабели версии ниже 1.4. Можно попробовать заменить его.
Сколько стоит ремонт
Уже были рассмотрены некоторые поломки, которые в домашних условиях не устранить, и потребуется квалифицированная помощь специалиста. Ее получить можно только в сервисном центре или мастерской.
Там же специалисты скажут, почему пропадает изображение на конкретном телевизоре с рабочим звуком.
Замена матрицы
Если наблюдается несколько битых пикселей, особого дискомфорта в просмотре не происходит. Однако когда их много или экран треснут — изображения вообще не будет.
Перед тем, как списывать проблемы на поломку матрицы, нужно проверить работоспособность инвертора
Некоторые частные мастерские могут обещать дешевый ремонт, но при такой поломке лучше всего обратиться именно в сервисный центр производителя.
Этому несколько причин:
- Высокое качество работы. Как правило, это подкрепляется не только фирменным ремонтом, но и гарантией на проделанные работы и замененные компоненты.
- Гарантия честности. Не все частные мастерские честные и вместо оригинальной детали могут установить более дешевый аналог низкого качества, от чего владелец фирменного телевизора защищен в сервисном центре.
- Быстрота ремонта. В фирменном сервисе по ремонту есть все необходимые запчасти для ремонта и владельцу не придется ожидать длительного срока их замены.
Стоимость новой матрицы для телевизора Philips с ремонтными работами составит примерно 80% от цены самого устройства, для остальных моделей до 95%. Следует хорошо подумать над целесообразностью такого ремонта.
Ремонт дешифратора
Зачастую, но не всегда его можно восстановить. Это зависит от причин поломки. Если не было механических повреждений портов, то все решается заменой обычной платы.
Если поломался встроенный декодер цифрового телевизора или дорогой универсальной приставки, обращаться за ремонтом только в сервисный центр. Недорогой ресивер можно отдать и частному телемастеру.
Замена декодера обойдется не более 2 тыс. руб. вместе с ремонтом, а его восстановление и того меньше.
Что необходимо понимать
Следует отдавать себе отчёт в том, что рассмотренный переходник может обеспечить работу и полноценное функционирование устройства, у которого есть VGA видеовход, только в том случае, если он может приводить автоопределение типа поступающего видеосигнала. Показателем этого будет возможность выбора режима, в котором будут передаваться данные на RGB/YPbPr. На использование позитивно скажется отправка указанных типов сигналов. Почему так?
Дело в том, что RGB и HV.синхр (как, пример, данные, идущие с выхода видеокарты персонального компьютера) преобразовывается в RGB, который имеет синхроимпульсы в зеленом канале (Y). Он, в свою очередь, превращается в цветоразностный YPbPr. И как результат, можно сделать заключение, что эти сигналы не являются одним и тем же, хотя и могут передавать ту же информацию. Поэтому внимательно изучите, как выглядит VGA RCA переходник.
Основные неисправности ЖК ТВ и их симптомы
Современные ТВ приемники — это проработанные, технически совершенные изделия. Они рассчитаны с напряжением питания, изменяющимся в широких пределах, равно как и с другими параметрами. Дефекты телевизоров «из коробки» практически не встречаются. От пользователя не требуется делать устранение каких-либо вариантов нештатной работы устройства. Однако это не означает, что неисправность телевизора не может возникнуть в принципе. Не рекомендуется пытаться устранять серьезные проблемы самостоятельно. Лучше сразу везти ТВ в сервис или вызывать специалиста для профессиональной диагностики на дому.
Что делать, когда не подключается ноутбук к телевизору через HDMI?
Как быть, когда телевизор не может обнаружить ноутбук через HDMI?
Проверяем качество и состояние HDMI-кабеля
- Осмотрите и прощупайте кабель, чтобы убедиться в его целостности. Если происходит покупка, проверьте исправность его работы в магазине.
- Проверьте соединение кабеля.
- Обратите на настройки в компьютере, чтобы случайно не была отключена функция вывода изображения.
- Обновите драйверы.

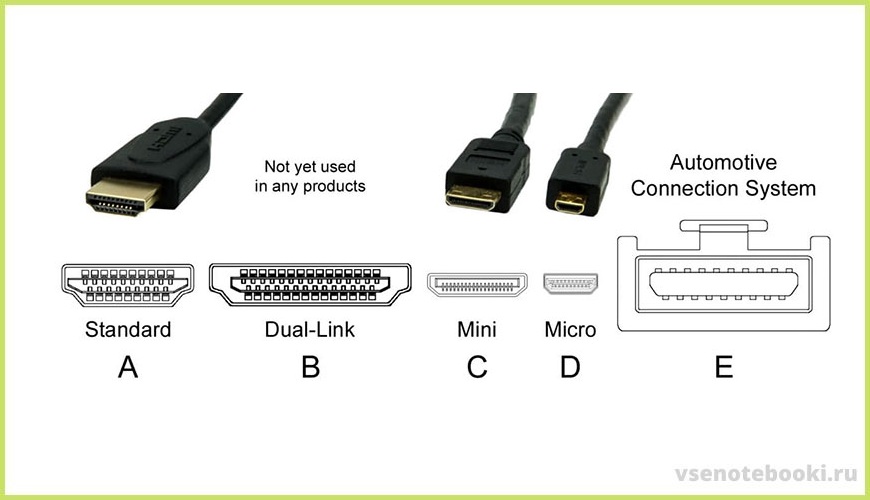

Виды HDMI – кабелей и основные причины их неисправности
- Кабели HDMI первой категории – выполняют стандартные функции.
- Кабели HDMI второй категории – предназначены для высокоскоростной передачи.
- Универсальные кабели HDMI с каналом с Ethernet первой категории.
Высокоскоростные кабели HDMI с каналом с Ethernet второй категории.
Стандартные (универсальные) — кабели, передающие ТВ сигнал с разрешением 1080i и 720p. Их используют для домашних устройств (ноутбука, жидкокристаллического телевизора). Они считаются оптимальным вариантом для домашнего использования.
Высокоскоростные кабели могут поддерживать все форматы видео и гарантируют отличный звук. Их используют для плееров, спутникового ТВ. Они передают сигналы разрешения более 1080i. Изучаем далее, почему телевизор не видит ноутбук через HDMI.

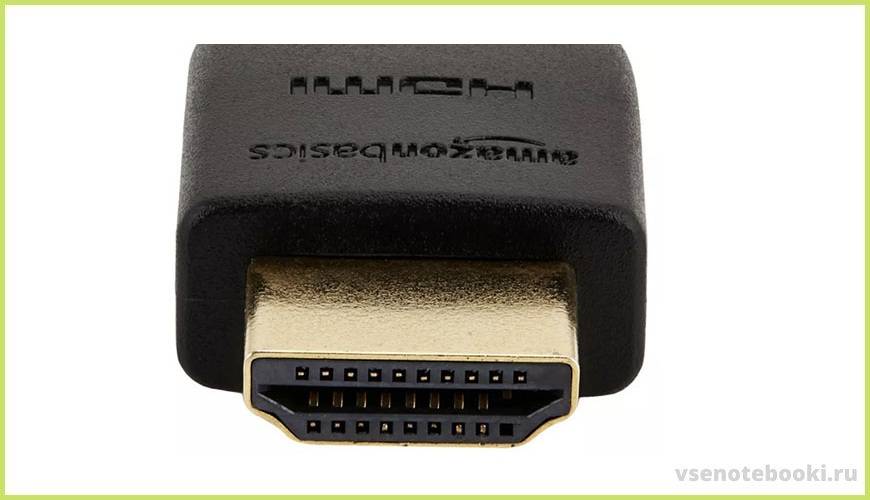

Проверяем версию кабеля HDMI
HDMI кабели бывают разных поколений. Перед использованием, обязательно проверяем версию кабеля HDMI, от этого зависит для каких целей кабель можно использовать.
Кабель HDMI версии 1.4 используется до сих пор, и его можно найти в отделах цифровой электроники. Он обладает следующими преимуществами: дает быстрый доступ к интернету, подключает цифровой ресивер к ТВ, поддерживает акустическую систему, версия которой 5.1, передает формат Full HD, кадры обновляются с частотой не менее 30 раз в секунду.
Позднее конструкция кабеля была немного обновлена до версии 2.0а. В отличие от предыдущего, с помощью него передается четкое цифровое изображение и видео со множественной детализацией.
Недавно появился кабель последней версии – 2.1. Именно при его использовании стало возможным проигрывание видео с разрешением 8К, частота которого доходит до 60 Гц. Кабели версии 2.1. хорошо сочетаются с профессиональными аудио- и видеосистемами.
