Инвертор для солнечных батарей, как правильно выбрать

Плюсы и минусы преобразователей со встроенным контроллером

К преимуществам моделей относят:

возможность параллельной работы в системах с разным напряжением;
управление выходным напряжением — можно переключаться между линейным и фазным;
тихая работа;
экологичность — прибор не выделяет вредные вещества при работе;
простота монтажа — встроенный контроллер заряда исключает необходимость установки ещё одного устройства;
компактность — корпус большинства моделей не больше современного кондиционера.

Среди минусов отмечают:

обязательное питание через внешнюю электросеть. Если в ней нет напряжения, преобразователь не будет работать исключительно на альтернативном источнике энергии;
полная разрядка аккумуляторов вызовет сбой всей электросистемы владельца;
выход из строя отдельно контроллера или преобразователя вынуждает владельца заменить устройство целиком, а это дорого.

Намотка выходного дросселя

Одним из наиболее простых и в то же время самых полезных дополнений для сварочного инвертора будет намотка индуктивной катушки, сглаживающей пульсации постоянного тока, которые неизбежно остаются при работе импульсного трансформатора. Основная специфика такой затеи в том, что дроссель изготавливается индивидуально для каждого отдельного аппарата, а также может со временем корректироваться по мере деградации электронных компонентов или при изменении порога мощности.

Для изготовления дросселя понадобится всего ничего: изолированный медный проводник сечением до 20 мм 2 и сердечник, желательно из феррита. В качестве магнитопровода оптимально подойдёт либо ферритовое кольцо, либо сердечник броневого трансформатора. Если магнитопровод набран из листовой стали, его нужно просверлить в двух местах с отступом около 20–25 мм и стянуть заклёпками, чтобы иметь возможность беспроблемно прорезать зазор.

Дроссель начинает работать, начиная от одного полного витка, однако реальный результат виден, начиная с 4–5 витков. При испытаниях следует добавлять витки до тех пор, пока дуга не начнёт ощутимо сильно тянуться, мешая отрыву. Когда варить с отрывом станет затруднительно, нужно скинуть с катушки один виток и подключить параллельно дросселю лампу накаливания на 24 В.

Тонкая настройка дросселя выполняется с помощью сантехнического винтового хомута, которым можно уменьшить зазор в сердечнике, либо деревянного клина, которым этот зазор можно увеличить. Нужно добиваться, чтобы горение лампы при розжиге дуги было максимально ярким. Рекомендуется изготовить несколько дросселей для работы в диапазонах до 100 А, от 100 до 200 А и более 200 А.

Обзор популярных гибридных преобразователей

Среди потребителей хорошие отзывы получили инверторы иностранных компаний: Xtender (Швейцария), Prosolar (Китай), Victor Energy (Голландия), SMA (Германия) и Xantrex (Канада). Отечественный представитель – МАП Sine.

Линейка многофункциональных инверторов Xtender

Гибридный преобразователь Studer от компании Xtender – воплощение швейцарского стандарта качества в силовой электроники. Солнечные инверторы серии Xtender отличаются показательными прочностными характеристиками и обширной функциональностью.

Многообразие моделей: ХТS – маломощные представители, ХТМ – модели средней мощности, ХТН – высокомощные инверторы.

Диапазоны мощностей Xtender: ХТS – 0,9-1,4 кВт, ХТМ – 1,5-4 кВт, ХТН – 3-8 кВт. Напряжение на выходе – 230 Вт, частота – 50 Гц

Каждой серии гибридных преобразователей Xtender присущи следующие характеристики и опции:

чистая синусоида подачи;
«подмес» мощности к сети от аккумулятора;
при снижении сетевого напряжения потребление от центрального электроснабжения сокращается;
два режима выбора приоритета: первый – «мягкий» с подпиткой от сети в пределах 10%, второй – полное переключение на аккумулятор;
многообразие инстайллерских настроек;
управление работой резервного генератора;
режим ожидания с широким диапазоном регулирования;
удаленный мониторинг параметров системы.

Во всех модификациях есть функция Smart Boost –подключение к разным «поставщикам» питания (генераторная установка, сетевой инвертор) и Power Shaving – гарантированное покрытие пиковых нагрузок.

Оптимальные преобразователи Prosolar Hybrid

Модель китайского производства имеет хорошие характеристики и приемлемую стоимость (около 1200 у.е.). Преобразователь оптимизирует работу солнечных батарей, сохраняя неизрасходованную энергию в аккумуляторе.

Технические характеристики: форма напряжения – синусоида, КПД преобразования – 90%, вес установки – 15,5 кг, допустимая влажность – 90% без конденсации, температура -25 °С – +60 °С

Отличительные особенности:

опция отслеживания за точкой граничной мощности солнечной батареи;
информационный ЖК-дисплей с отображением рабочих параметров системы;
3-х уровневое зарядное устройство аккумулятора;
регулировка максимального тока до 25А;
коммуникативность инвертора.

Преобразователь подсоединяется к ПК посредством программного обеспечения (поставляется комплектом). Есть возможность модернизации инвертора путем инновационной перепрошивки.

Синусоидальные инверторы Phoenix Inverter

Инверторы Phoenix удовлетворяют высоким требованиям и подходят для производственного применения. Серия Phoenix Inverter выпущена без встроенного зарядного устройства.

Преобразователи оснащены информационной шиной VE.Bus и допускают эксплуатацию в параллельных или трехфазных конфигурациях.

Диапазон мощностей модельного ряда – 1,2-5 кВт, КПД – 95%, тип напряжения – синусоида.

В таблице приведены характеристики гибридной модификации инвертора 48/5000 от компании Victron Energy. Ориентировочная стоимость Phoenix Inverter мощностью 5 кВт – 2500 у.е.

Конкурентные преимущества:

технология «SinusMax» поддерживает запуск «тяжелых нагрузок»;
два режима сбережения энергии – опция поиска нагрузки и понижение тока холостого хода;
наличие реле сигнализации – оповещение о перегреве, недостаточном напряжении батареи и т.д.;
настройка программируемых параметров через ПК.

Для достижения высокой мощности возможно параллельное подключение к фазе до шести преобразователей. Например, комбинация из шести приборов номиналом 48/5000 способна обеспечить выходную мощность – 48кВт/30кВА.

Отечественные приборы МАП Gibrid и Dominator

разработала две модификации гибридного преобразователя: Gibrid и Dominator.

Диапазон мощностей оборудования составляет 1,3-20 кВт, временной промежуток на переключение между режимами – до 4-х мс, предусмотрена возможность «подкачки» электроэнергии в городскую сеть.

Сравнительная таблица возможностей преобразователей. Оба вида способны работать в ЭКО режиме, каждая модель «связывается» с Web-сервером для удаленного мониторинга и корректировки

Общие характеристики конвертеров напряжения Gibrid и Dominator:

трансформатор на базе тора;
стабилизация входного напряжения отсутствует;
режим «подкачки» мощности;
выход – чистый синус;
генерация переизбытка энергии в сеть;
ограничение тока потребления на входе АС;
класс IP21;
расход в «спящем» режиме – 2-5Вт.

КПД преобразователей достигает 93-96%. Приборы успешно прошли испытания на использование при сверхнизких температурах (граничное значение -25°, допустимы кратковременное снижение до -50 °С).

Как выбрать инвертор

Важные параметры этого устройства

Мощность, которую он может отработать.
Число одновременно подключаемых линий панелей.
Рабочая частота
Коэффициент полезного действия, на прямую влияет на производительность всей станции.
Вес оборудования, как показатель его качества.

Теперь обо всем этом, и не только, подробнее!

Прежде чем приступить к выбору такого оборудование нужно определится с типом вашей солнечной электростанции и ее задачей.

1 Автономная электростанция. Ваша электростанция не подключена к внешней электрической сети и вы получаете всю электроэнергию только от панеле. В этом случае вам нужен инвертор типа off grid.

В зависимости от свое мощности автономные инверторы подразделяются на однофазные и трёхфазные, а также могут преобразовывать различный вольтаж постоянного тока начиная от 12В, 24В, 48В, 96В и т.д.

Это самый дешевый вариант данного оборудования, стоимость, в зависимости от мощности и страны производителя, составляет 25-600 долларов.

2 Сетевая электростанция. Ваша солнечная электростанция может работать совместно с центральной электрической сетью, но не имеет аккумуляторов.

Инвертор регулирует отбор электричества из сети, но не из аккумуляторных батарей, если панели не вырабатывают достаточного количества. Также он может отправлять излишки выработанной электроэнергии обратно в центральную сеть, например если вы хотите продавать ее по “зеленому тарифу”. Такое оборудование имеет класс on grid.

Кроме своей основной функции это оборудование имеет ее ряд возможностей:

регулировать частоту напряжения,
выставить 220 В,
регулировать амплитуду тока,
защищать оборудование от перегрева,
защитить сеть от коротких замыканий.
выводить информацию на экран телефона, планшета или монитор ПК через Wi-Fi.

Стоимость такого оборудование значительно выше и колеблется в пределах 200-20 000 долларов.

3 Аккумуляторно-сетевая. Ваша электростанция обеспечивает электроэнергией все приборы, а излишек отправляет в аккумуляторные батареи, которые отдают накопленный заряд ночью или когда батареи не справляются с нагрузкой.

В случае если батареи не справляются и заряда аккумуляторов не достаточно вы планируете брать недостающую энергию из центральной сети. Для такой задачи вам необходим гибридный (hybrid) инвертор. Он также имеет все функции сетевого, и может продавать излишки в сеть, как например работает “Зеленый тариф” в Украине.

Что касается цены, такое оборудование не дороже сетевого, в некоторых производителях даже отчасти дешевле. Однако цена начинается от 600$ и заканчивается 20 000$ на оборудование большой мощности.

Более подробно о всех этих видах систем можно почитать здесь.

Таким образом можно выделить всего 3 вида инверторов:

Автономний (off grid).
Сетевой (on grid).
Гибридный или универсальный (hybrid).

Подробный видео обзор, как выбрать инвертор

Типовая схема и принцип работы инвертора

Чем дороже сварочный инвертор, тем больше в его схеме вспомогательных узлов, задействованных в реализации специальных функций. А вот сама схема силового преобразователя остаётся практически неизменной даже у дорогостоящего оборудования. Этапы превращения сетевого электрического тока в сварочный достаточно легко проследить — на каждом из основных узлов схемы происходит определённая часть общего процесса.

С сетевого кабеля через защитный выключатель напряжение подаётся на выпрямительный диодный мост, сопряжённый с фильтрами высокой ёмкости. На схеме этот участок легко заметить, здесь расположены внушительные по размеру «банки» электролитических конденсаторов. У выпрямителя задача одна — «развернуть» отрицательную часть синусоиды симметрично вверх, конденсаторы же сглаживают пульсации, приводя направление тока практически к чистой «постоянке».

Схема работы сварочного инвертора

Далее по схеме находится непосредственно инвертор. Эта часть также легко поддаётся идентификации, здесь располагается крупнейший алюминиевый радиатор. Инвертор строится на нескольких высокочастотных полевых транзисторах или IGBT-транзисторах. Довольно часто несколько силовых элементов объединены в общем корпусе. Инвертор снова преобразует постоянный ток в переменный, но при этом частота его существенно выше — порядка 50 кГц. Такая цепочка преобразований позволяет использовать высокочастотный трансформатор, который в разы меньше и легче обычного.

С понижающего трансформатора напряжение снимает выходной выпрямитель, ведь мы хотим сварку именно на постоянном токе. Благодаря выходному фильтру природа тока меняется с высокочастотного пульсирующего до практически прямой линии. Естественно, в рассмотренной цепи преобразований есть множество промежуточных звеньев: датчиков, управляющих и контрольных цепей, но их рассмотрение выходит далеко за рамки любительской радиоэлектроники.

Конструкция сварочного инвертора: 1 — конденсаторы фильтра; 2 — выпрямитель (диодная сборка); 3 — IGBT-транзисторы; 4 — вентилятор; 5 — понижающий трансформатор; 6 — плата управления; 7 — радиаторы; 8 — дроссель

В чем отличие автономных инверторов и сетевых

Первым не нужны дополнительные аккумуляторы, но работают они только с приборами, контролирующими мощность солнечные конструкции. Решения такие дают им возможность автоматически включаться, когда хватает мощности батарей, чтобы генерировать переменный ток. Они оснащены классическими розетками, необходимыми для включения в сеть устройств.

Обзор моделей

Конструктивные отличия инверторов напрямую определяются типом, к которому они относятся. Сетевые инверторы для систем солнечного энергоснабжения без применения дополнительных аккумуляторов, оснащаются регуляторами отбора максимальной мощности и специальными устройствами для контроля мощности солнечных батарей.

Такие схемотехнические решения позволяют инвертору включаться автоматически в тот момент, когда мощность солнечных батарей достаточна для генерирования переменного тока. Кроме того сетевые инверторы оснащаются стандартными электрическими розетками для подключения различных устройств.

Автономные инверторы конструктивно отличаются от сетевых наличием устройств, которые обеспечивают зарядку аккумуляторных батарей. Кроме того их оснащают целым рядом конструктивных узлов, защищающих аккумуляторы от перезаряда, неправильной полярности аккумуляторов и недозаряда.

Существует огромное количество моделей инверторов для солнечных батарей, которые выпускаются во многих странах мира.

Рассмотрим некоторые из числа тех, что присутствуют на рынке России:

Сетевые инверторы Conext компании Schneider Electric

Эти инверторы разработаны с целью повышения эффективности использования солнечных батарей, устанавливаемых на крышах частных и многоквартирных жилых домов. Они выдержали испытания на надежность MEOST (Multiple Environmental over Stressed Testing) и могут эксплуатироваться в самых тяжелых климатических условиях. К

ПД инверторов Conext составляет 97,5% даже при пиковых нагрузках. Линейка инверторов, присутствующих на рынке обеспечивает функционирование солнечных энергоустановок мощностью от 3 до 20 кВт.

Стоимость инверторов Conext находится в ценовом диапазоне 86900-327300 руб.

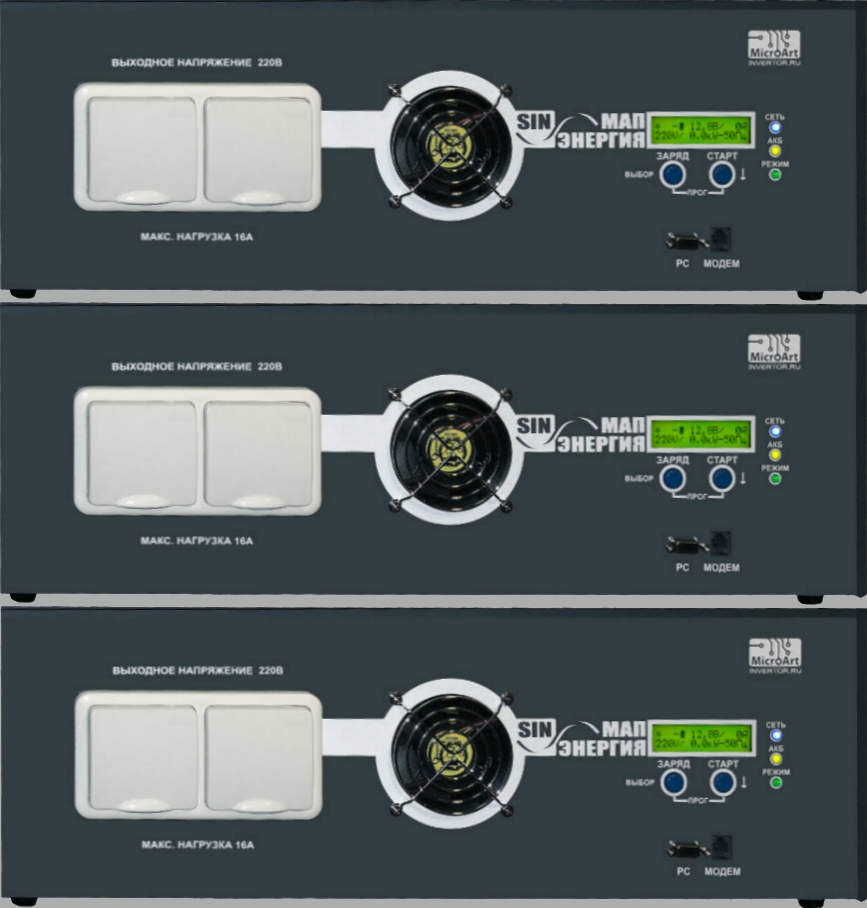

Инверторы российского производства (МАП “Энергия”)

Ассортимент российского производителя очень широк и представлен инверторами мощностью от 800 Вт до 1,2 кВт.

Существует несколько серий инверторов:

МАП SIN– инверторы с чистым синусом, ценовой диапазон составляет 22700-130500 руб.;
МАП HYBRID – синусоидальные инверторы с возможностью подкачки дополнительной энергии от аккумуляторов, стоимостью от 29700 до 166500 руб.;
МАП HYBRID 3 фазы – инверторы с трехфазной конфигурацией.

Все инверторы МАП “Энергия” оснащены мощным зарядным устройством, позволяющим осуществлять зарядку любых типов аккумуляторов.

Китайская компания GoodWE

Продукция которой представлена сетевыми инверторами различной мощности. Компания отличается от остальных тем, что вместе с инверторами предоставляет программу для расчета сетевой системы на солнечных батареях, которая учитывает ориентацию солнечных батарей по углу их наклона, сторонам света и пр.

Кроме того, установив сетевой солнечный инвертор GoodWE, потенциальный потребитель получает возможность наблюдать за его работой с помощью планшетного компьютера или смартфона. Для этого необходимо установить специальное приложение, построенное на операционной системе Android. Также китайский производитель приятно удивляет невысокой ценой на свою продукцию.

Так, широко применяемый в Крыму, трехфазный сетевой инвертор GW20K-DT мощностью 20 кВт стоит 4800 долларов США при установленной гарантии 5 лет. Предлагается также увеличение гарантийного срока до 10 лет, правда тогда его цена возрастает до 5500 долларов США.

Обзор популярных моделей

Здесь представлен топ лучших гибридных солнечных инверторов.

Первый в топе — MAP HYBRID 243*3. Работает на трех фазах. Преимущество этой модели в том, что если в одной из сети пропадает напряжение, то 2 другие продолжают его передавать, генерирование в аккумуляторной батарее ни на секунду не останавливается. Даже если напряжение исчезло сразу в трех фазах, работа продолжается за счет запасов зарядного устройства.

Второе место — MAP HYBRID 2445*3. Отличается гибкостью настройки частоты под имеющиеся.

Третье место — MAP HYBRID 246*3. Более компактный по сравнению с предыдущими моделями инвертор. При этом он также может работать при отключении одной из фаз и плавно подстраиваться под любые частоты. Но мощность у него меньше.

Четвертое место — MAP HYBRID 249*3. Стабилен в работе настолько, что выдерживает любые перепады напряжения. Всегда подает на выход 389 В.

Пятое место — MAP HYBRID 483*3. Имеет высокий коэффициент полезного действия.

Шестое — MAP HYBRID 4845*3. Компактный и удобный для перевозки инвертор.

Параметры выбора солнечного инвертора

Эффективность преобразователя и всей системы электроснабжения во многом зависит от правильного выбора параметров оборудования.

Помимо вышеперечисленных функций, вам следует оценить:

вид защиты;
Эффективность;
установочные размеры;
наличие дополнительных функций.
рабочая температура;
выходная мощность;

Более подробно все эти особенности мы рассмотрим ниже.

Критерий n. 1 – мощность устройства

Рейтинг «солнечного» инвертора выбирается исходя из максимальной нагрузки в сети и ожидаемого времени работы. В режиме запуска привод может обеспечить кратковременное увеличение мощности при вводе емкостных нагрузок в эксплуатацию.

Этот период типичен, когда включены посудомоечные, стиральные машины или холодильники.

При использовании осветительных ламп и телевизора подойдет маломощный инвертор мощностью 500-1000 Вт. Как правило, требуется расчет общей мощности приводимого оборудования. Требуемое значение указано прямо на корпусе устройства или в сопроводительном документе.

полученное значение желательно увеличить на 20-30% – это будет необходимая выходная мощность инвертора. Например, общая мощность оборудования 500 Вт / ч, время автономной работы 5 часов Расчет: 500 Вт / ч * 5 ч * 1,2 = 3000 Вт / ч

Критерий n. 2 – уровень защиты

Качественный солнечный инвертор должен иметь разные уровни защиты. Возможные варианты: принудительная система охлаждения, защита от короткого замыкания, защита от провалов и скачков напряжения в сети.

также немаловажно наличие герметичного усиленного корпуса, исключающего попадание пыли и частиц влаги. Индекс защиты электрического оборудования стандартизирован в соответствии со стандартом IEC-952

Индекс обозначается как IP AB, где A – уровень защиты от проникновения посторонних частиц внутрь устройства, B – устойчивость к влаге

Для уличных условий подходят модели с индексом «IP65»: прочность и надежность инвертора позволяют использовать его в уличной атмосфере.

Критерий n. 3 – рабочая температура и габариты

Широкий диапазон значений – показатель достойного качества сборки инвертора. Значение показателя особенно актуально при размещении преобразователя в неотапливаемом помещении.

Вес – косвенный показатель качества инвертора. Бытует мнение: чем тяжелее преобразователь, тем он мощнее. Это связано с наличием трансформатора в высокомощном оборудовании.

В «легких» моделях отсутствие трансформатора может вызвать повреждение инвертора при приложении высокого пускового тока.

По наблюдениям, один килограмм веса солнечного преобразователя соответствует выходной мощности 100 Вт. Размер инвертора определяет способ его установки

Критерий n. 4 – КПД

Специалисты рекомендуют покупать нынешние «преобразователи» с КПД 90% и более. Только с этим параметром работа солнечной системы будет эффективной и ее расположение будет правильным. Потеря 10% солнечной энергии – недопустимая роскошь».

Дополнительные возможности. Расширенные функции влияют на стоимость оборудования и не всегда требуются. Однако некоторые варианты стоят вложений.

К полезным и нужным «приспособлениям» можно отнести:

регулирование периода заряда аккумулятора;
установка индикатора напряжения – предотвращение «скачков» сетевого напряжения;
возможность совместной работы с сетевым преобразователем;
возможность обновления инвертора путем обновления прошивки.
обеспечение работы с аккумуляторами различных типов (щелочные, литий-железо-фосфатные, гелиевые, AGM, кислотные);
автоматическое добавление инверторной мощности в электросеть;
выбор приоритетного источника тока;

Современные преобразователи могут быть подключены к ПК для программирования и мониторинга.

Производители предлагают бесплатное программное обеспечение для контроля работы электрооборудования и сетей. Интересная опция – возможность отправлять SMS-уведомления о состоянии системы по запросу пользователя

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

Малый размер.
Хорошая защита.
Малое потребление энергии.
Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

Стоимость в пределах нормы.
Быстро преобразуют напряжение.
Стабильно работают при высокой влажности.
Легко устанавливается пониженный варикап.
Имеется подстройка частоты.
Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

Небольшая стоимость.
Все приборы отлично работают.
Генерирует шумовые волны, создает помехи.
Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

Работают просто и понятно.
Стоимость низкая.
Не защищены от скачков напряжения.
Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

Защищает технику от резкого изменения напряжения.
Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Подключение инвертора к солнечной батарее

Необходимо приготовить кабель соответствующего сечения, способный выдерживать все возможные нагрузки. Необходимо учитывать, что длина соединительного кабеля между солнечными панелями и инвертором не должна превышать 3 м. Если потребители расположены далеко от модулей, удлиняют высоковольтное плечо — кабель на 220 В. Рассмотрим порядок присоединения прибора к комплекту солнечного оборудования:

Схема

Простейшая схема подключения инвертора — в разрыв между потребителями и аккумуляторами. Этот вариант используется для автономных устройств.

Наиболее сложная схема — для сетевых или гибридных приборов. Параллельно с АКБ подключается сетевое напряжение (на соответствующие контакты), тут же присоединяется нагрузка. Дополнительная пара контактов предназначена для резервируемой системы (резервное освещение, аварийное питание и т. п.). Выбор схемы зависит от назначения и конструкции инвертора, а также наличия подключения к централизованной сети.

Этапы

Процесс соединения приборов никаких сложностей не вызывает. Все контакты поименованы, главная задача — не перепутать их в спешке. Сначала собирают весь комплект — панели, контроллер, АКБ. После этого подключают инвертор и проверяют работоспособность. Обнаруженные ошибки сразу устраняют. Когда появляется полная уверенность в правильности всех соединений, подключают полезную нагрузку — приборы питания. С этого момента солнечные батареи считаются введенными в эксплуатацию.

Гибридный инвертор для солнечных батарей — выбор и принципы устройства
