Монтаж водяного обогрева для пола
Такая система обогрева более экономична в эксплуатации по сравнению с электрическими, но в отличие от них требует текущего обслуживания. Для устройства водяного обогрева в обязательном порядке необходим теплотехнический расчет и утвержденный проект.
Монтаж системы предполагает выполнение следующих действий:
- установка монтажной планки для укладывания труб;
- монтаж коллектора, через который распределяется поток теплоносителя, и смесительной группы;
- укладка трубопровода;
- подключение магистрали и проверка;
- составление акта о герметичности;
- заливка стяжки из бетона высотой до 10 см. Для улучшения теплопроводности в стяжку рекомендуется добавлять пластификатор.
Внимание
После заливки бетонного слоя демонтаж труб при необходимости ремонта сильно усложняется, поэтому при устройстве водяной обогревательной системы рекомендуется выбирать качественные трубы проверенного производителя.
Линолеум на теплый водяной пол настилают только после полного высыхания бетонной стяжки. Чтобы он правильно лег, нужно следовать нескольким простым правилам:
- полотно нужно выдержать в помещении по крайней мере двое суток;
- расстелить его без закрепления;
- включить обогрев с таким покрытием на двое суток;
- закрепить полотно.
Совет
Для закрепления линолеума рекомендуется использовать клеящую мастику, так как, в отличие от двустороннего скотча, она обеспечивает более равномерное распределение тепла.
Водяной обогрев «крадет» высоту помещения где-то на 10–15 см – примерно столько составляет суммарная высота слоев: утепление, армирующая сетка, трубы, стяжка.
Подобные системы имеют высокую инерционность, иначе говоря на нагрев полов, как и на их остывание необходимо много времени. Постепенное нагревание не дает напольному покрытию перегреться из-за резкого повышения температуры.
https://youtube.com/watch?v=sFtyfXj3fs0%3F
2023 prestigpol.ru
Укладка напольного покрытия
Здесь уже требования разнятся, в зависимости от типа напольного покрытия. В частности, ламинат можно укладывать прямо на полиэтиленовую плёнку. Единственным условием является аккуратность в работе. Ходить по основанию можно только в мягких тапочках. Обрезку ламелей под размер, или для обхода углов выполняют в другой комнате.
С линолеумом процесс несколько усложняется. Причина кроется в необходимости организации твёрдого покрытия между линолеумом и инфракрасной плёнкой. Это необходимо для устранения взаимного влияния мягких материалов друг на друга. Для этого оптимальным решением является фанера и оргалит, толщиной 8-10 мм.
Фанера в данном случае предпочтительнее, потому что у неё лучшая теплопроводность.
Листы фанеры укладываются встык, при этом отпиленные вручную кромки, стараются ориентировать к стене. Между собой все элементы скрепляют металлизированным скотчем.
https://www.youtube.com/watch?v=O7e9ejRlEos
Есть способ прикручивания листов к основанию, через нагревательную плёнку. Но этот вариант крайне сложен в исполнении, ибо требуется «вслепую» попасть саморезом в такое место на плёнке, где нет карбона и токоведущей шины.
После этого, на фанеру можно настилать линолеум. Операция несложная, но требуется аккуратности и неторопливости.
голоса
Рейтинг статьи
Инфракрасная пленка под линолеум
Чтобы нагревание происходило плавно и равномерно, что необходимо при использовании линолеума, будет достаточно мощности теплого пола, не превышающей 150 Вт на один м2. Если мощность будет находиться на таком уровне, можно будет предотвратить изменение декоративных и функциональных свойств линолеума. В том случае, если нагревание пола будет осуществляться в более интенсивном темпе, то ПВХ покрытие может отслоиться от пола, так как изменит свои размеры, может поменять оттенок или даже порваться. При этом именно теплый инфракрасный пол обладает необходимой мощностью и по всем характеристикам подходит для такого сочетания с линолеумом.
Принцип работы инфракрасного пола
Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».
Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

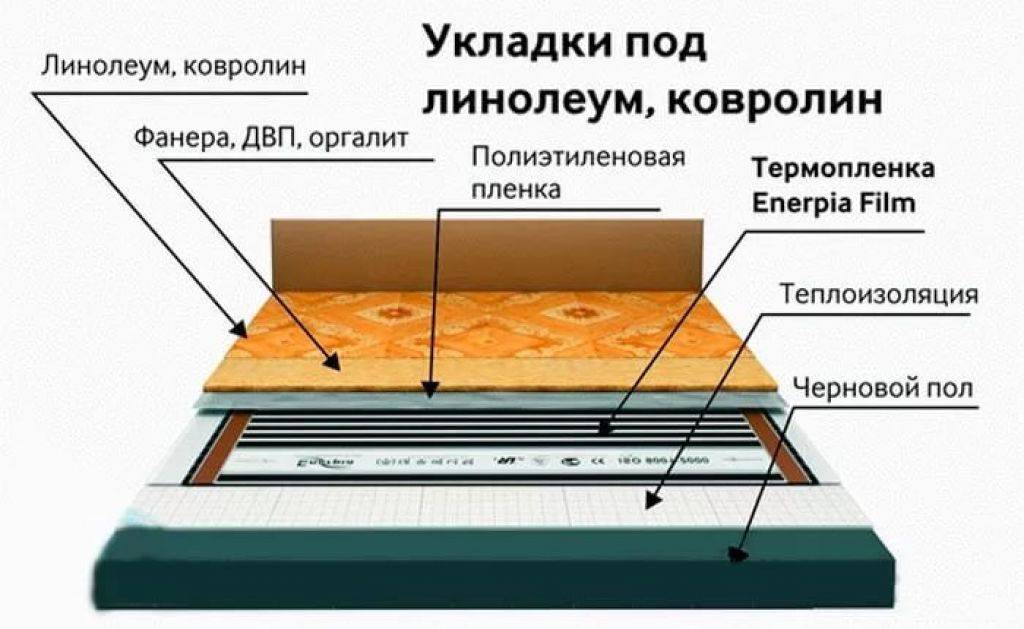

Необходимые слои для укладки теплого пола
Среди достоинств пленочного теплого пола числятся:
- моментальная теплоотдача после включения;
- монтаж по сухой технологи без заливки бетонной стяжки;
- срок службы в 50 лет;
- бесшумная работа;
- простота монтажных работ;
- безопасность ИК излучения для человека.
Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

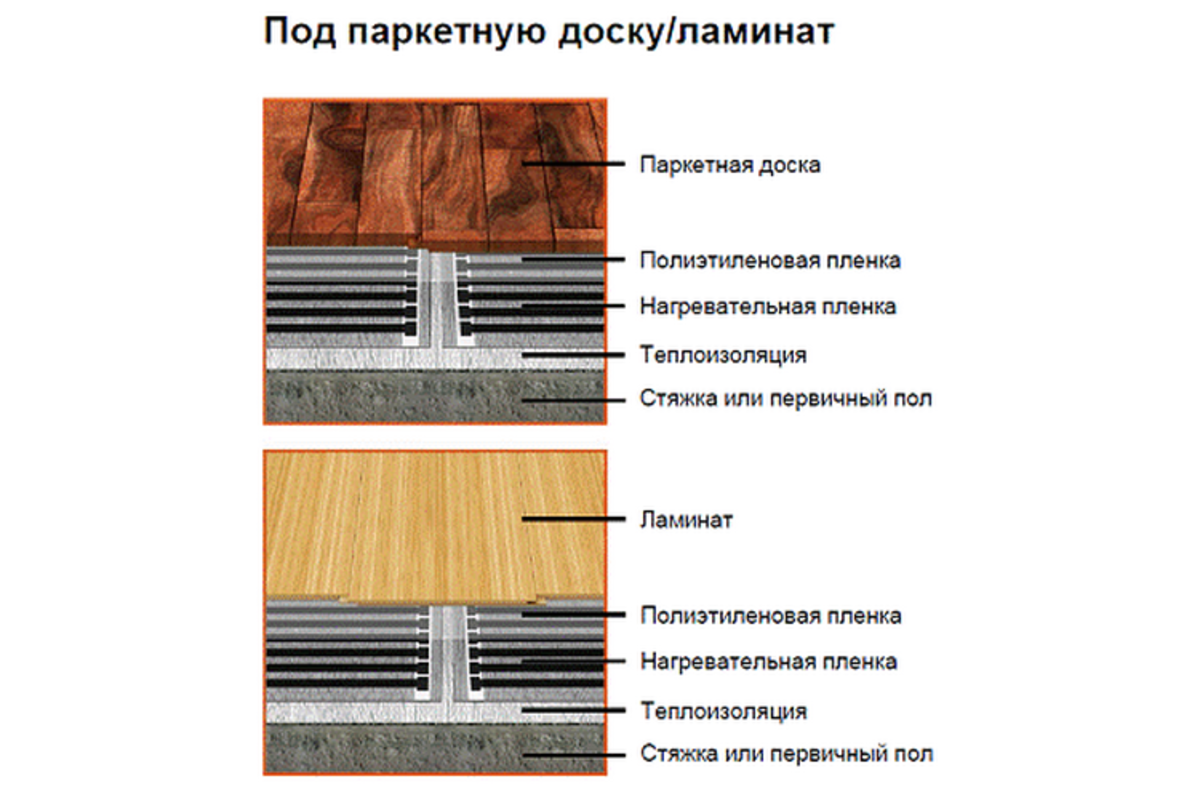

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.
Недостатки у этой системы отопления следующие:
- высокая цена ИК пленки;
- большие счета за электрическую энергию;
- зависимость обогрева от наличия напряжения в электросети.
При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.
Конструкция теплого пола
Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.
Монтаж нагревательной плёнки

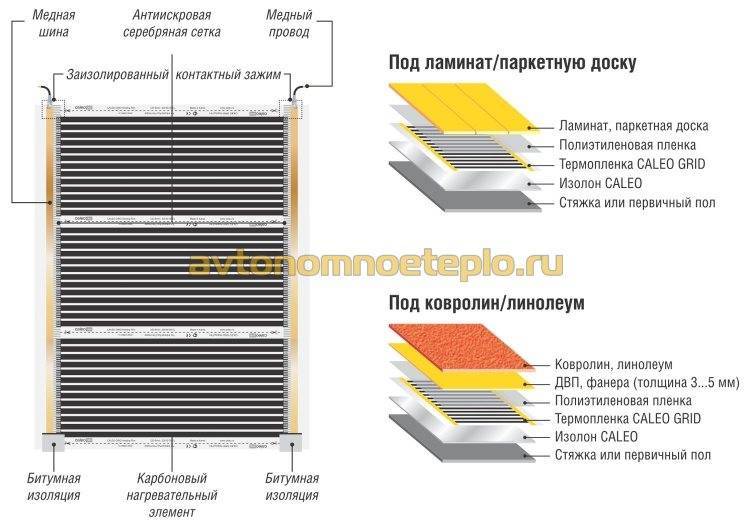

В зависимости от формы выпуска, инфракрасная плёнка может уже быть укомплектована всеми необходимыми материалам для монтажа. Подобное бывает в случае приобретения «коробочной» версии тёплых полов. При раздельной покупке всех материалов, необходимо предусмотреть наличие:
- Обжимных клемм;
- Битумной изоляции;
- Термодатчика;
- Терморегулятора;
- Соединительных проводов;
- Питающего кабеля.
Перед началом работ, требуется начертить на полу маркером, схему расположения отрезов плёнки. При этом, необходимо контролировать место подключения питающего кабеля и выводов термодатчика. Постарайтесь провести планирование таким образом, чтобы использовать кабель и провода минимальной длины.
Одновременно, следует исключить укладку нагревательной плёнки под мебелью и крупногабаритной бытовой техникой. Кроме того, что это ограничит выход тепла, подобные просчёты приводят к локальному перегреву плёнки, с разрушением карбонового слоя.

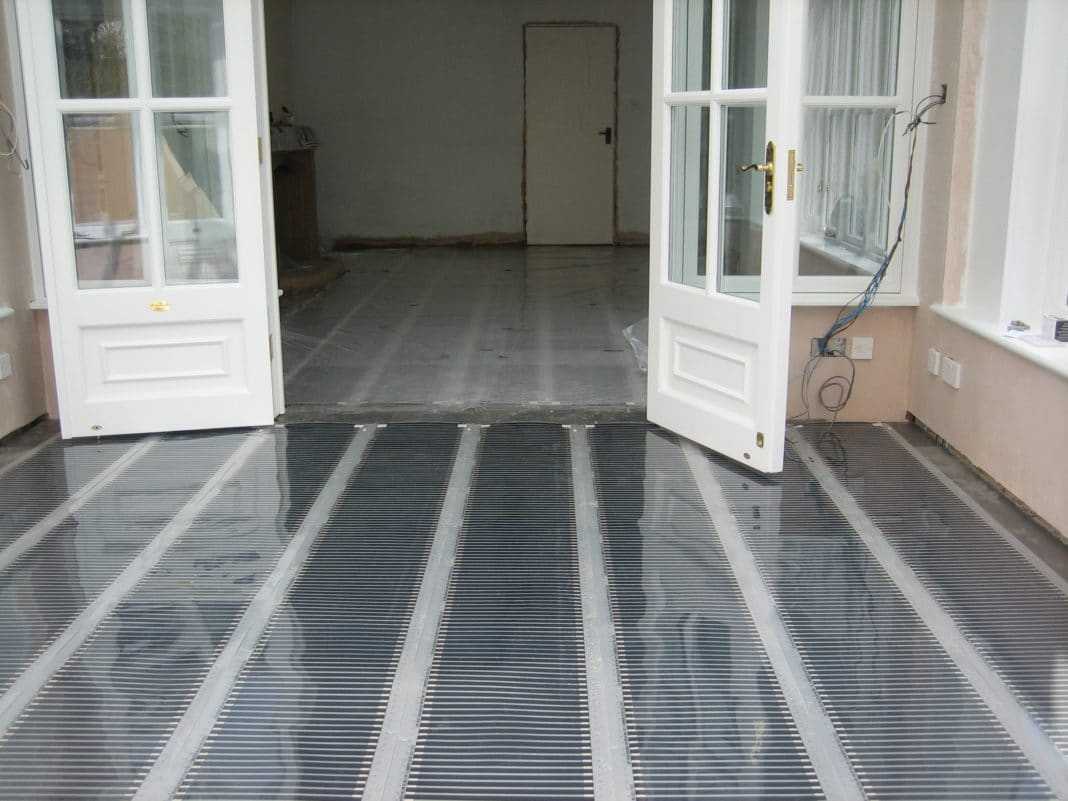

Плёнку укладывают встык. Разрезать её можно по обозначенным линиям. Для фиксации к основанию используют двухсторонний скотч.
После настила всей плёнки, под неё заводят термодатчик. Расположить его необходимо таким образом, чтобы его регистрирующий элемент попадал в «мёртвую» зону (под кромку). Но расстояние от ближайшей стены до термодатчика должно быть не менее 20 см.
Затем все отрезы соединяют в единую электрическую цепь. Для этого используют обжимные клеммы. Они вставляются таким образом, чтобы один контакт был между слоями плёнки, а другой прилегал к медной токоведущей шине. После этого клемма обжимается пассатижами.
Аналогичным образом фиксируют и питающий кабель.
ВАЖНО: все контакты тщательно укрываются с помощью битумной изоляции. Для того, чтобы поверхность оставалась ровной, под термодатчик, все кабеля и провода, в подложке вырезают канавки
Это крайне важный момент, несоблюдение которого гарантированно приводит к порче напольного покрытия
Для того, чтобы поверхность оставалась ровной, под термодатчик, все кабеля и провода, в подложке вырезают канавки. Это крайне важный момент, несоблюдение которого гарантированно приводит к порче напольного покрытия.
Все канавки в подложке, после укладки кабелей и термодатчика, необходимо заклеить скотчем.
Концы питающего кабеля и термодатчика выводят на стену. В ней штробят канавку и укладывают проводку. Терморегулятор закрепляют на высоте 1-1,2 м от пола. После подключения питания, устанавливают рабочую температуру, и для тестирования включают нагрев.
На последнем этапе, инфракрасную плёнку накрывают полиэтиленовой гидроизоляцией внахлёст. Стыки проклеивают скотчем.
Инфракрасный пол под линолеум — оптимальное решение
В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.
Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.
Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.
Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.
Плюсы ИК системы обогрева
К преимуществам данного нагрева можно отнести:
- тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
- в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
- технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
- возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
- небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
- простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
- длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
- возможность самостоятельного монтирования, без привлечения специалистов;
- минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
- экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.
Минусы ИК полов
Их относительно немного:
- после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
- необходимость установки терморегуляторов в каждом помещении;
- если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
- укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
- если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
- высокая цена стержневых систем.
Технология укладки пленочного теплого пола
Монтаж инфракрасного теплого пола под линолеум проводится по стандартной технологии, включающей монтаж, подключение к сети, подсоединение пленки к терморегулятору. Инструкция подробно расписана здесь.
Для желающих выполнить работы своими руками, приведем технологию монтажа.
Монтаж
Пошаговый алгоритм выполнения монтажных работ следующий:
в соответствии с длиной помещения пленка режется в размер по обозначенным полосам
Резать нужно очень аккуратно и осторожно, чтобы не повредить токопроводящую медную полосу или излучающую ИК-лучи, карбоновую;. Пленка режется по отметке.
Пленка режется по отметке.
свободные, не подключенные к проводке, медные контакты заделываются битумным скотчем (из можно найти в составе комплекта), который должен их закрыть. Для этого отрезанным кусочком скотча охватывают пленку с двух сторон и сильно сжимают;
Изоляция освободившегося контакта.
- пленка настилается на утеплитель по ранее разработанной схеме, после чего крепится к фольге скотчем. Укладывать нужно медной полосой вниз;
- подключается клемма-клипса. Для этого один лепесток клеммы вводится между слоями пленки на медную полосу и обжимается пассатижами;
К токоприводящей полосе подсоединяется клемма.
Лепестки обжимаются.
концы подводящих проводов зачищаются специальными пассатижами от изоляции, после чего подключаются к клемме. Зажим производится пассатижами;
Провода подключаются к клемме.
оголенные места изолируются двумя полосками битумного скотча — накладываются с двух сторон и плотно сжимаются. Для полной герметичности изоляции пузырьки воздуха, оставшиеся между скотчем, удаляются;
Изоляция мест подключения электроэнергии.
Пленка поднимается, с обратной стороны заводится термодатчик.
Датчик крепится скотчем к пленке.
- под штатную проводку датчика в утеплителе (подложке) делается разрез, куда и прячутся провода;
- пленка повторно крепится к фольге;
- под клеммы и подводящие провода вырезаются небольшие углубления — они не должны быть выше пленки;
- спрятанные клеммы и провода проклеиваются металлизированным скотчем.
Подключение к электросети
Подключение инфракрасной пленки к розетке категорически запрещается. Поэтому подача напряжения на карбоновые полосы проводится через терморегулятор. Его нужно запитать через УЗО (устройство защитного отключения), известный в народе, как полуавтомат. Провода должны быть цельными от УЗО до терморегулятора. Никаких скруток, наращиваний и т.д. — возможен перегрев из-за плохого контакта.
Обязательно должно быть заземление, т.к. при пробое пленки напряжение сразу же попадает на фольгу. А это чревато неприятными последствиями. Принципиальная схема подключения приведена на схеме ниже.
Принципиальная схема подключения к сети, где:
- красный провод — плюс;
- голубой — минус;
- зеленый — земля.
Подключение терморегулятора
Регулирование температуры помещения производится с помощью терморегулятора. Поэтому к нему, помимо питающих инфракрасную пленку проводов подключается штатная проводка датчика температуры, который нельзя самостоятельно удлинять — искажаются данные термометра. Порядок и схема подключения у разных производителей может отличаться. Поэтому отсылаем читателей к инструкции производителя, которая всегда прилагается к терморегулятору.
Сама пленка может подключаться с одной стороны, с пересечением проводов, и с двух, когда проводка не накладывается друг на друга. Несомненный плюс второго методы — полностью исключается нагрев изоляции в месте пересечения с последующим замыканием проводов. Минус — нужно больше питающего провода.
Схема одностороннего подключения с пересечением проводов.
Двухсторонняя схема подключения.
Выбор линолеума для теплого пола
Традиционный линолеум представляет собой материал, произведенный из синтетических смол. Его можно стелить на любую поверхность, при этом он имеет различную фактуру и расцветку. Однако, при воздействии температуры от 25C, материал начинает коробиться, терять форму и как следствие, долговечность. Кроме того, этот вид линолеума пожароопасен, потому его применение для полов с обогревом недопустимо.
Линолеум для теплого пола обычно обозначается такими значками
Другим вариантом напольного покрытия является мармолеум. По своей сути он схож с линолеумом, но для его производства используется натуральная древесная мука и льняное масло. Благодаря этому материал обладает следующими особенностями:
- огнестойкость: материал не горит и не дымит;
- износоустойчивость: не истирается, устойчив к воздействию грязи, срок службы до 30 лет;
- антибактерицидные свойства: микроорганизмы не размножаются на этом виде покрытия;
- эксплуатация при температуре до 28С.
Золотой серединой станет многослойный ПВХ линолеум, который так же подходит для полов с обогревом. Правда, экологичность этого материала значительно ниже, чем у мармолеума.
Если говорить о ценах, то примерная стоимость следующая: линолеум – от 150 р/кв.м, многослойный РВХ материал – от 400 р/кв.м, мармолеум от 800 р/кв.м. Зная примерные расценки вы можете приобрести материал согласно вашим финансовым возможностям.
Укладка линолеума: особенности
Под линолеум с подогревом необходимо уложить фанеру или какой-либо другой подобный материал. Благодаря этому покрытие будет лежать ровно и нагревательные элементы не будут повреждены. Не стоит укладывать ДВП, так как выделяет формальдегиды.
Фанера фиксируется к поверхности дюбелями или саморезами. Делается это очень аккуратно, чтобы не повредить термопленку. Толщина листов фанеры должна быть больше 6 мм. Более тонкая она будет эластичней, что может привести к ее вздутию, если расстояние между крепежами будет большим.
Тонкую фанеру следует закреплять через каждые 15 см, при этом ширина термопленки должна быть от 0,5 м. Саморезы вкручиваются по кромкам листов или на месте разреза, то есть с шагом 17 см. Довольно сложно это сделать, не испортив нагревательные пластины, по этой причине выбирать стоит более толстый материал, однако прогреваться он будет хуже.
Чтобы тепло поднималось, подложка должна обладать большим тепловым сопротивлением по сравнению с фанерой.
Затем линолеум укладывается обычным методом. Если комната площадью меньше 20 м2, то клей можно не использовать.
Этапы и технология монтажа
Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.
Подготовительные мероприятия
Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.
В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.
Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.
Алгоритм установки системы
Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.
На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.
Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

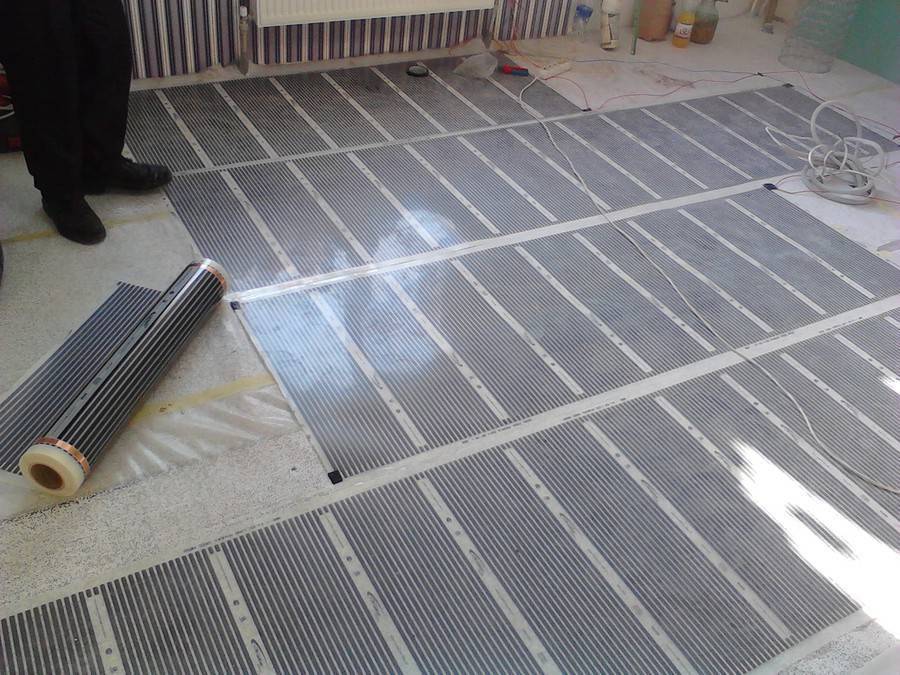

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.
Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.
Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.
Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.
На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.
Укладка декоративного напольного покрытия
Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем
Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели
На пленочный теплый пол необходимо уложить полиэтелен
Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.
Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.
Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.
