Принцип действия инфракрасного теплого пола
Принципом работы ИК полов является вторичная конвекция, т.е. в первую очередь обогреваются окружающие предметы и тело человека, а уже потом воздух.
Инфракрасный пол представляет собой пленку, с запаянными в ней обогревательными полосами. Нагрев полос осуществляется при подаче электроэнергии по медно-серебряным проводникам. Излучателем тепловой энергии в данном случае выступает карбоновая паста, нанесенная на пленку. Обогрев окружающих предметов и воздуха происходит через карбоновые полупроводники за счет ИК излучения.
К преимуществам такого вида отопления относится то, что тепло, создаваемое инфракрасными лучами наиболее комфортно для человеческого организма, оно имеет много общего с естественным солнечным теплом.
Наверное, вы не раз слышали об ИК излучениях, которые применяются в саунах и имеют лечебный эффект. Кроме того ИК излучения подобного рода и используют в родильных домах для создания благоприятных условий для деток, которые родились раньше положенного срока.
Благотворное влияние на организм человека и лечебный эффект ИК излучений доказаны учеными (!).
Поэтому сомнения по поводу отрицательного воздействия инфракрасного излучений на человеческий организм – сразу же исключаем.
{loadposition Adsense}
ИК отопительная система создаст в вашем доме или квартире благоприятные климатические условия. Стоит отметить, что при использовании теплых инфракрасных полов комфортной для человека считается температура на 5-6 градусов ниже, чем при применении альтернативных систем отопления. А это означает, что воздух в комнате будет более влажным и свежим, что тоже является одним из преимуществ использования такой системы.
Примечательным является и факт того, что технология ИК обогрева может устанавливаться под любой вид напольного покрытия.
Нагревательная пленка отдает «щадящее» тепло, которое не испортит деревянное покрытие, не повредит ковролин, линолеум и ламинат. Отличной будет считаться комбинация ИК система + керамическая плитка.
Уникальность пленки с нагревательными ИК элементами заключается в том, что ее можно использовать в качестве утеплителя для лоджий и балконов, кроме того она очень легко крепится к стенам, зеркалам и стеклам (в качестве средства, препятствующего запотеванию).
Толщина пленка 0,3 мм, благодаря чему она будет незаметна на любых поверхностях. Привлекает и простота ее укладки, которая исключает заливку цементной стяжки и прочих трудозатратных мероприятий. Пленку укладывают на подготовленное изоляционное покрытие, методом «сухого» монтажа, т.е. не используя при этом клей и стяжку.

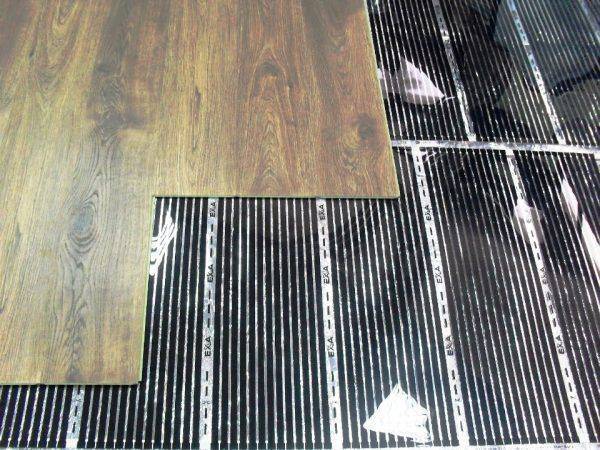

Поверх пленки спокойно укладываем ковролин, ламинат, паркетную доску и другие материалы.
К достоинствам такого обогрева помещения можно отнести достаточно длительный период эксплуатации. Гарантийный срок, предполагающий бесперебойное функционирование пола, который дают производители пленки, составляет 15 лет.
Что касается стоимости установки пола с инфракрасным обогревом, то она несколько выше, чем скажем монтаж водяного или электрического теплого пола. Однако затраты себя оправдывают сполна.
Важно! Заниматься самостоятельной укладкой пленки мы вам не рекомендуем, а если вы все-таки взялись за это, то будьте очень внимательны и осторожны
Пленка очень тонкая, между обогревательными элементами существует множество соединительных контактов, которые по неосторожности можно повредить. Поэтому желательно доверить укладку ИК пола специалистам, имеющим опыт и знающим основные моменты и нюансы
Поэтому желательно доверить укладку ИК пола специалистам, имеющим опыт и знающим основные моменты и нюансы
Пленка очень тонкая, между обогревательными элементами существует множество соединительных контактов, которые по неосторожности можно повредить. Поэтому желательно доверить укладку ИК пола специалистам, имеющим опыт и знающим основные моменты и нюансы
Для того, чтобы исключить неприятные моменты, прежде чем приступить к укладке основного напольного покрытия обязательно проверьте систему на работоспособность и только после того, как вы убедились что все в порядке можно начинать окончательный этап работ.
Инфракрасный теплый пол – это не только уют и комфорт, но и забота о собственном здоровье.
Модификации
Теплый пол Unimat Rail имеет несколько разновидностей под общим кодом HR, они отличаются друг от друга фиксированной площадью термоматов и мощностью обогрева:
- HR-S-100 – мощностью от 120 до 130 Вт/кв м, общая площадь термомата – 1 квадратный метр.
- HR-S-200 – мощность от 230 до 260 Вт/кв м, общая площадь – 2 кв м.
- HR-S-2500 – мощность от 2900 до 3250 Вт/кв м, общая площадь обогрева – 25 кв м.
Потребляемая мощность нагрева стержней варьируется в таком порядке: при минимальной температуре нагрева стержня увеличивается до максимальной потребляемой мощности, при максимальном нагреве стержня (60°С) падает до 77 Вт на погонный метр. В целом эти цифры и составляют среднюю потребляемую мощность термоматов на погонный метр.
Потребление энергии тёплыми полами
Модель Unimat Boost
Более мощный стержневой инфракрасный теплый пол Boost представляет собой гибкие карбоновые стержни, соединенные в параллельной последовательности в термомат. Это позволяет системе работать, если один из стержней выходит из строя. Система саморегулирующаяся, то есть обогрев способен уменьшаться, если теплоотдача заблокирована.
Cтержневой теплый пол Unimat Boost
Монтаж осуществляется под любое напольное покрытие, рекомендуется фиксировать тонким слоем стяжки или клеевой основы. Допускается монтаж системы в помещения с повышенной влажностью.
Схема стержневого теплого пола Unimat Boost
Характеристики Unimat Boost: максимальная мощность потребления – 160 Вт/кв м, средняя – 138 Вт/кв м, ширина термоматов – 83 см. Допускается максимальное соединение в длину до 25 метров, ширина шага между стержнями – 9 см, цвет стержней – темно-серый.
Стержневой пол Boost позиционируется, как разработанный специально для холодных и влажных помещений. Гарантийные обязательства на него – до 20 лет.
Модель пола Boost также имеет несколько модификаций, которые характеризуются разной площадью термоматов и мощностью. Выпускают модификации под общим кодом от Unimat Boost-0100 до 2500, цифрой обозначается количество погонных метров в упаковке (от метра до 25 м).
Модель Unimat Cord
Кабельный теплый пол Unimat Cord
Теплый пол Unimat Cord представляет собой теплый кабельный пол, его основу составляет электрический двухжильный кабель с резистивными свойствами.
Может быть в двух видах: с шагом, фиксированным на сетке, и в бухтах. Дополнительно изолирован сверхпрочным тефлоновым покрытием, что обеспечивает длительность эксплуатации и повышает температуру плавления.
Характеристики: предназначен для монтажа в холодных и обычных помещениях, имеет защитный экран из алюминиевой фольги или с медной оплеткой, на сетку нанесен специальный клеевой слой, который обеспечивает первичную фиксацию матов перед заливкой. Рекомендуется монтаж в наливную стяжку или слой клеевой смеси.
Отличия Unimat Cord T и Unimat Cord P
Водяные полы Unimat Aqua
Представляет собой разновидность водяного пола с замкнутой системой. Жидкость циркулирует по тонким трубкам под низким давлением с помощью блока управления системы. Один из очевидных бонусов – система не требует подключения к централизованному отоплению, она функционирует автономно.
Базовый комплект капиллярного пола UNIMAT AQUA
Характеристики: предназначен для обогрева площади в 10-20 кв м, программируемая мощность нагрева – от 100 до 2400 Вт. Монтируется в стяжку. Блок питания содержит большое количество настроек, которые позволяют регулировать температуру нагрева воды от 30 до 70 градусов, а также он имеет таймер включения, программируемый на 12 часов. Питание осуществляется от сети. В блоке находятся также отверстия для налива и спуска воды из системы, индикаторы: контроля воды, ошибок, заполнения водой, окружающей температуры.
Схема установки капиллярных полов от Unimat
Система не имеет аналогов на отечественном рынке. Таковы характеристики наиболее популярных моделей теплого пола марки Юнимат. В данный момент компания активно борется с подделками, которые дискредитируют качество продукции. На официальном сайте предлагается ряд мер по определению оригинальности продукции.
Плёночные карбоновые тёплые полы
В отличие от стержневой системы, пленочные карбоновые теплые полы не требуют специальной стяжки для укладки. Они просто застилаются под напольное покрытие. Закрывать пленочные полы можно практически любым материалом, за исключением ковролина и кафельной плитки. Если в качестве покрытия выступает дерево, то температура нагревательных элементов не должна подниматься выше 28 градусов.
После включения в сеть пленочный теплый пол нагревает помещение до заданной температуры и переходит в экономный режим. Использование терморегулятора позволяет довести экономию электроэнергии при использовании данной системы по сравнению с другими электрическими системами до 30%.
Пленочный карбоновый теплый пол
Преимущества пленочного карбонового пола
Плёночный пол быстро и равномерно нагревается. Он способен функционировать в постоянном режиме долгое время, очень прочен, не подвержен коррозии и не боится механического воздействия. При повреждении плёночных карбоновых тёплых полов из строя выходит только определенная секция.
Смонтированный пленочный карбоновый теплый пол
Большим преимуществом является то, что пленочный инфракрасный карбоновый теплый пол мобилен. Он без проблем демонтируется, его можно забрать с собой при переезде. Это оборудование пригодно к использованию на вертикальных и наклонных поверхностях, а также для обогрева отдельных участков квартиры.
Абсолютная бесшумность, гигиеничность и способность ионизировать воздух позволяет устанавливать такой теплый пол даже в медицинских учреждениях.
Устройство и область применения инфракрасного теплого пола
Теплоносителем в ИК – полах является двухслойная пленка с запаянными между двумя слоями излучателями.
Они подключаются по параллельной схеме, поэтому при выходе из строя одного излучателя устройство продолжает исправно работать. К основным преимуществам такого способа дополнительного обогрева помещения относят следующие:
- Равномерность прогрева.
- Более эффективное использовании электроэнергии и связанная с этим экономия ресурсов.
- Исключается переохлаждение или перегрев системы отопления и помещения.
- Уменьшается запыленность атмосферы.
- Нет необходимости в эксплуатационном обслуживании.
- Не происходит перегорания кислорода воздуха.
- Нагреватели не влияют на влажность в помещении.
- Простота монтажа.
Устройства подобного рода все активнее применяются как для производственных помещений, так и в жилищном строительстве для самых разных целей. Это может быть обогрев оборудования или емкостей с жидкостями, дополнительное отопление при экстремальных ситуациях или прогрев пола для создания комфортных условий проживания.
Удачные примеры и варианты
Пол, поддерживающий комфортную для ног температуру, является воплощением современного представления о домашнем уюте. Сегодня совершенно не обязательно, чтобы пол выступал в роли серого фона.
Необычные и стильные напольные покрытия могут использоваться в качестве акцента.
Поклонники классического консервативного стиля также могут найти себе варианты по душе. Где бы вы ни установили систему теплого электрического пола: в кухне, ванной или детской, эта комната станет вашим любимым местом в доме.
О том, как правильно выбрать длину нагревательного кабеля, вы можете узнать в следующем видео.
Устройство электрического типа теплого пола
Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель.
Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.
Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу
Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию.
Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегуляторв удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.
По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной.
Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 ммтолщиной.
Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см
Главные преимущества:
Из недостатков необходимо указать следующие:
Этапы обустройства электрического теплого пола
Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.
Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.
3 этап – монтаж инфракрасного теплого пола
Пошаговая инструкция для новичков без опыта в строительстве:
1. Подготовка (изучение мер безопасности)
Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:
свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);
не допускать установки на пленку тяжелых предметов;
исключить падение инструмента на пленку.
Правила безопасности при устройстве ИК теплого пола:
запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;
монтаж пленки выполняется при отсутствующем электропитании;
подключение к электропитанию выполняется строго по СНиП и
ПУЭ;
выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);
используется только подходящий утеплитель;
исключается монтаж пленки под мебель и другие тяжелые
предметы;
исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;
не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;
обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;
пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;
обязательная установка УЗО (устройство защитного
отключения);
заламывать, перерезать, перегибать нагревательный кабель;
монтировать пленку при температуре ниже -5 °С.
2. Подготовка места установки терморегулятора
Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.
Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.
3. Подготовка основания
Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.
Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.
6. Укладка инфракрасного теплого пола
нанесение разметки для укладки на пол;
подготовка полосы пленки нужной длины
Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора
Ориентируется полоса медным
нагревателем вниз;
пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;
выдерживается рекомендованный отступ от стены в 100 мм;
выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);
полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.
7. Установка зажимов
На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.
8. Подключение проводов инфракрасного пола
Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.
Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.
9. Установка датчика температуры для терморегулятора
Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.
Монтаж температурного датчика для пленочного теплого пола
Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола
Виды карбонового пола
Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.
Пленочные полы
Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.
Смонтированный пленочный карбоновый теплый пол
Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:
- линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
- плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
- натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.
Ламинат — оптимальное напольное покрытие для системы теплый пол
Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.
Основные характеристики пленочной системы
| Технические параметры | Значения |
|---|---|
| Толщина пленки | 0,23-0,47 мм |
| Мощность потребления | 130 Вт/м2 |
| Расход энергии на м2 | 25-35 Вт/ч |
| Максимальная температура нагрева | 33 °C |
| Длина рулона | 50 м |
| Ширина рулона | 50-100 см |
Стержневой пол
У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.
Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.
Не боится запирания тепла и может быть уложен под мебель
Стержневой теплый пол RHE
Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.
Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации
Основные характеристики стержневого пола
| Технические параметры | Значения |
|---|---|
| Мощность потребления | 125-170 Вт/м |
| Расход энергии на м2 | 20-50 Вт/ч |
| Расход энергии на м2 | 20-50 Вт/ч |
| Шаг между нагревательными элементами | 10 см |
| Ширина конструкции | 83 см |
| Максимально допустимая длина при укладке | 25 м |
| Толщина | 3,5-5 мм |
| Максимальная температура нагрева | 60°C |
Теплый пол из углеродного волокна: характеристика
Работа теплых полов в нормальных условиях требует постоянного подключения к сети с напряжением 220 В. Суть их функционирования в том, что на карбоновые элементы подается ток. Нагревание происходит за счет электрического сопротивления резистивных составляющих. Так, электрическая энергия переходит в тепловую и передается к напольному покрытию. В дальнейшем она распространяется по всему дому или помещению, где установлен обогрев.
Теплый пол из углеродного волокна
Карбоновый теплый пол имеет свои достоинства и недостатки. К явным преимуществам нужно отнести:
- доступность;
- легкость установки;
- малые габариты;
- эстетизм (теплый пол не видно под напольными конструкциями или элементами декора);
- мобильность некоторых систем отопления (пленочный пол).
Среди недостатков самыми весомыми считаются:
- потребление электрической энергии (нивелируется за счет подключения автоматики);
- обязательное наличие хорошей тепловой изоляции (в ином случае система будет малоэффективной);
- на большинстве вариаций теплого пола нельзя ставить увесистые предметы быта, сантехнику (исключение – инфракрасная карбоновая пленка);
- высокие капитальные траты;
- ограничения по температуре напольного покрытия при эксплуатации устройства, регламентируемые строительными нормами и правилами.
