Что такое фанкойл — конструкция и монтаж вентиляторного доводчика

Преимущества и недостатки

Существует ряд положительных и отрицательных сторон, которые имеют такие системы регулирования микроклимата в помещении. Для начала следует отметить преимущества, главным из которых является возможность регулирования температурного воздуха в помещении вне зависимости от погодных условий. К другим преимуществам относятся:

• неограниченная длина расстояния между источниками тепла и фанкойлами;
• удобство эксплуатации;
• автоматический режим управления.

К плюсам также относится безвредная работа. Так, при утечке фреона из сплит-систем, его пары опасны для человека.

К недостаткам использования таких систем относится сложность монтажных работ, а также шум, издаваемый устройством, в процессе эксплуатации. Но даже незначительный звуковой эффект будет присутствовать при эксплуатации любой вентиляционной системы.

Независимо от выбранного типа фанкойла, рекомендуется приобретать устройства, изготовленные проверенными производителями. К таковым относятся: американская фирма York, японский Daikin Europe N.V и итальянская компания Clima Technologi. Каждый производитель успешно зарекомендовал себя на мировом рынке.

Отличия в установке различных типов фанкойлов

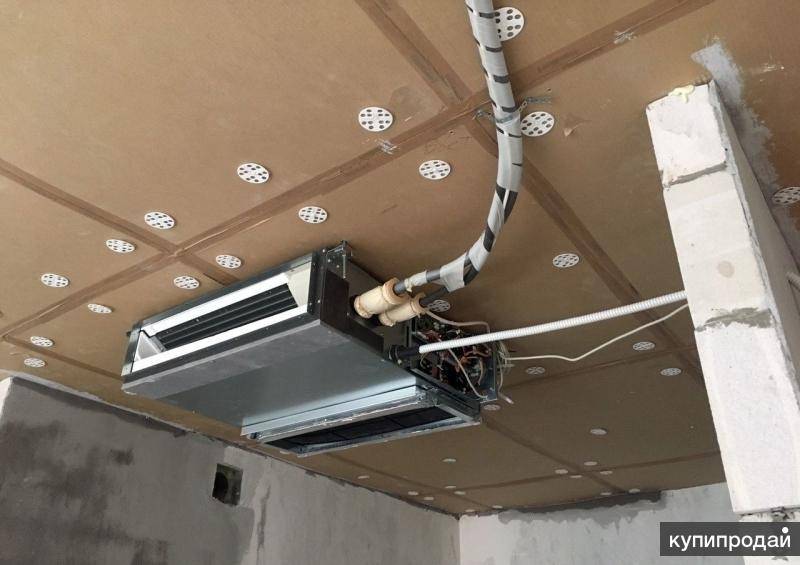

Корпусные двухтрубные фанкойлы монтируют, распределяя их равномерно, по всему периметру помещения. Установку четырехтрубных моделей, как правило, производят под окнами. Возможность быстро менять режим работы, с охлаждения на отопление помещения, позволяет компенсировать теплопотери через остекление. Для всех типов фанкойлов необходимо сделать обвязку, с запорными клапанами, и подключить к общей гидравлической системе. Бескорпусные аппараты располагаются в пространстве между перекрытием и подвесным потолком. Основными требованиям к месту установки этих устройств является:

• минимальная протяженность воздуховодов;
• доступ для обслуживания.

Наиболее простой монтаж характерен для напольных фанкойлов. Достаточно подключить дренажный трубопровод для отвода конденсата, а также провести работы по подключению аппарата к гидравлической системе, смесителю и электропитанию. Работы по установке напольных моделей без особого труда можно провести самостоятельно. Монтаж настенного фанкойла, а также потолочных моделей, значительно сложнее и требует участие специалиста, который выполнит работы по:

• сборке узла обвязки;
• установку необходимых приборов контроля и управления устройством;
• грамотную прокладку труби воздуховодов;
• теплоизоляционные работы;
• опрессовку системы;
• подключение прибора к электропитанию.

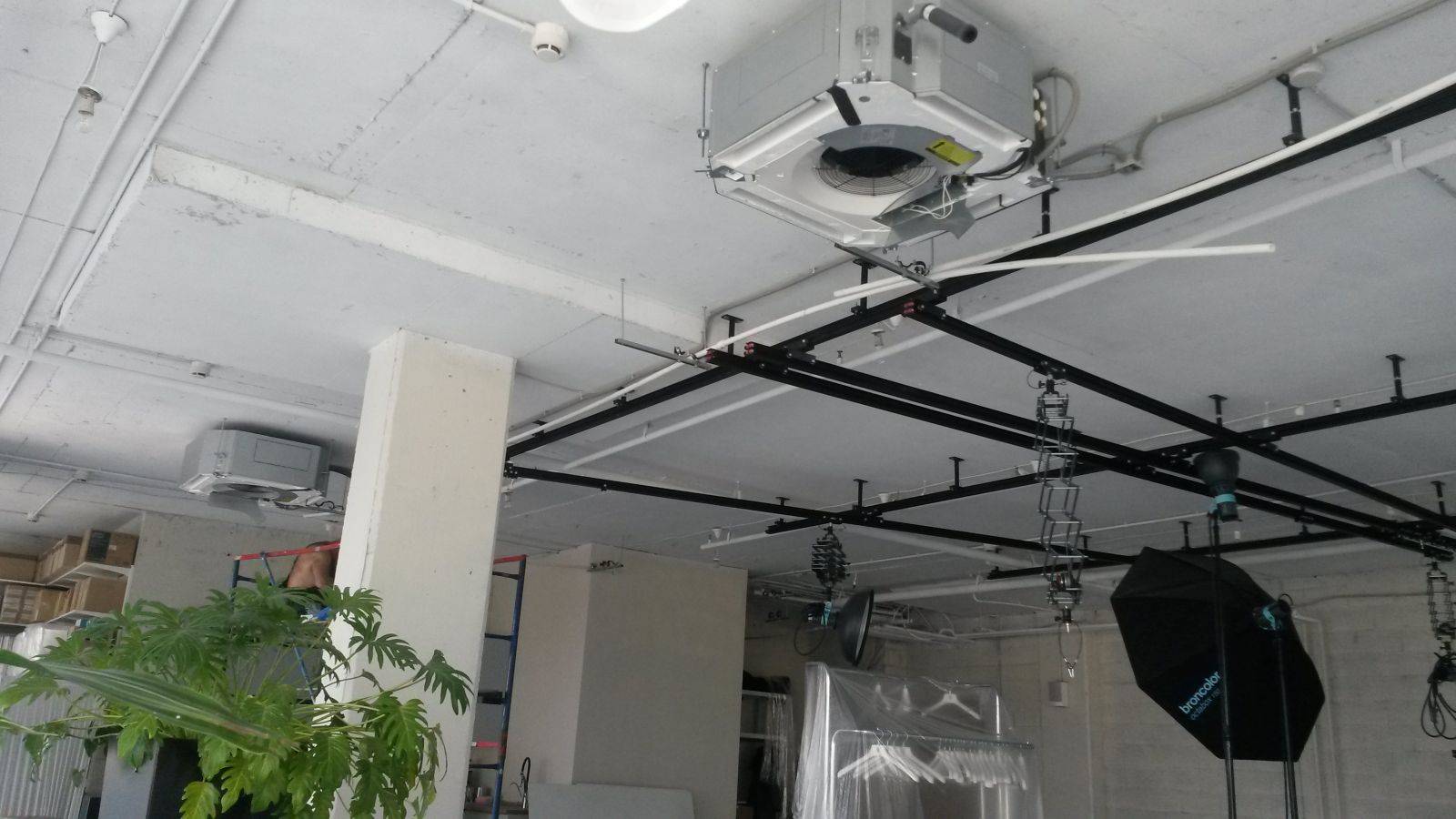

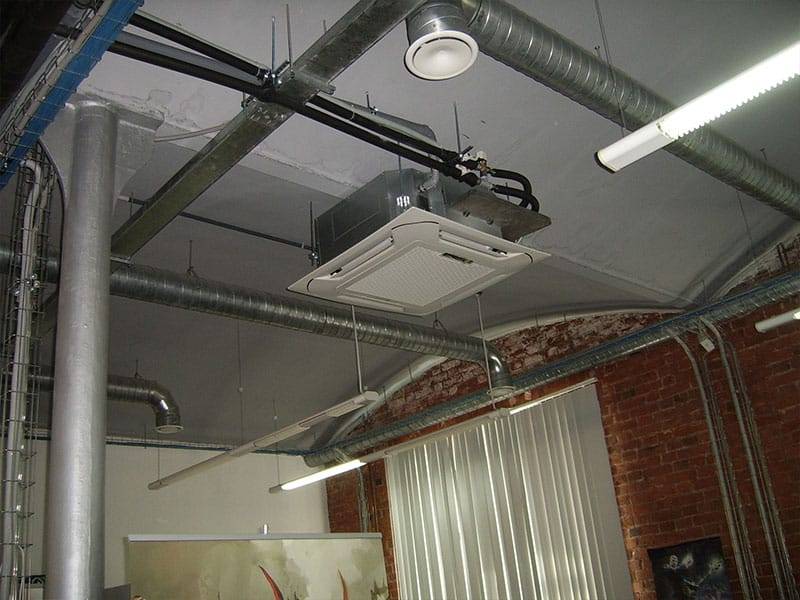

Монтаж кассетных фанкойлов также связан с определенными трудностями, так как предполагается его встраивание в подвесной потолок. Прежде всего, в подвесном потолке вырезается отверстие нужного размера. После чего производится крепление устройства к потолку с соблюдением мер антивибрационной защиты и звукоизоляции. В зависимости от модели, мастером производится подключение к основному блоку одного или двух гидравлических контуров, смесителей и приточного воздуха. https://www.youtube.com/watch?v=6cD0K8B48bY

Крайне важно, чтобы после подключения были проведены работы по настройке подачи рабочих жидкостей. Именно поэтому все монтажные работы должны выполняться специалистами

Как это работает

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению. Одно из преимуществ использования вентиляторных доводчиков — это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру

Фанкойл состоит из таких элементов, как:

• змеевик-теплообменник;
• вентилятор;
• фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы. В последнем случае один контур подключают к чиллеру — холодильной машине, генерирующей поток холодной воды, а второй — к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер. Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

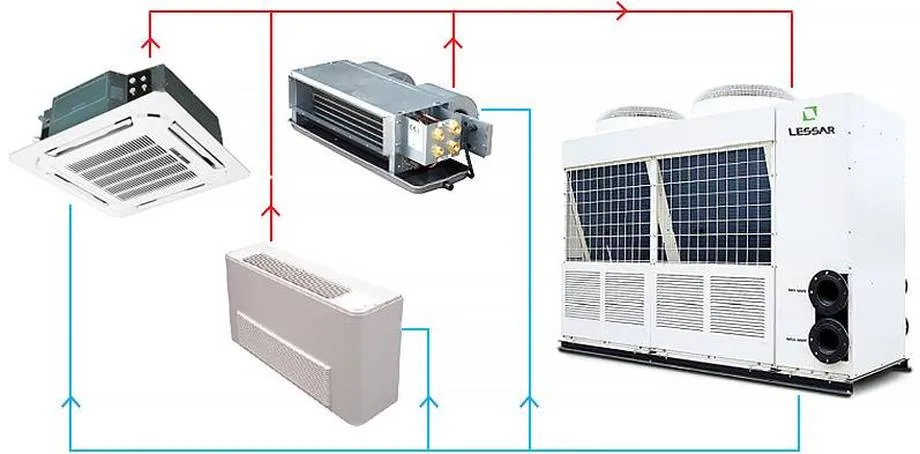

Системы типа «чиллер-фанкойл» используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Блок фильтров необходим для очистки воздушных масс и оздоровления микроклимата внутри помещения. Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком. Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом — позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние. Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 метров, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой. Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Подключение системы чиллер-фанкойл

Главными составляющими элементами системы выступают чиллер, фанкойл и гидромодуль. Первые два агрегата соединены друг с другом трубопроводами, а насосная станция предназначена для циркуляции жидкости в трубах.

Кроме самого насоса в гидромодуль входят:

• Расширительный бак. Он нужен для компенсации изменения объема теплоносителя при его нагревании и охлаждении.
• Запорная арматура.
• Элементы управления и защиты.
• Бак-аккумулятор предназначен для увеличения тепловой емкости носителя. Благодаря этому компрессор защищен от преждевременного износа.

В процессе подключения понадобятся следующие составляющие элементы:

1. Фанкойл или теплообменник. Внешне конструкция напоминает решетку из трубок, по которым циркулирует жидкость.
2. Вентилятор устанавливают за фанкойлом, чтобы он направлял поток воздуха на решетку из трубок.
3. Элементы электронного управления работой агрегата задают скорость вращения вентилятора и подачу охлаждающей жидкости.
4. Для установки всех необходимых настроек используют выносной пульт управления.
5. Для устройства трассы применяют сантехнические трубопроводы.
6. За охлаждение жидкости или сохранение требуемой температуры жидкой среды отвечает чиллер. От него подготовленная жидкость по трубам поступает в фанкойл.
7. Бойлер для подогрева теплоносителя.
8. Насосное оборудование для облегчения циркуляции жидкой среды.

Подключение системы выполняют в следующем порядке:

• сначала устанавливают наружный и внутренний блоки;
• после этого составляют узел обвязки;
• собирают трассу из трубопроводов и делают ее теплоизоляцию;
• далее идет прокладка воздуховодов и их звукоизоляция;
• монтаж дренажной системы;
• прокладка элементов питания к установленным агрегатам;
• после этого проверяют герметичность всех соединений, выполняют пробный запуск системы.

Обслуживание системы

Обслуживание чиллеров и фанкойлов включает набор стандартных мероприятий. Они заключаются в регулярной замене фильтрующих приспособлений и их прочистке, а также уходе за радиаторами.

Для бесперебойной и эффективной работы системы кондиционирования важно регулярно проводить профилактическое обслуживание, которое включает в себя следующие мероприятия:

1. Проверка исправности и точности работы пульта дистанционного управления.
2. Осмотр всех крепежных приспособлений на предмет прочности фиксации, а также проверка узлов соединения на герметичность.
3. Изменение параметров электрической сети в кабеле, питающем агрегат.
4. Оценка работоспособности всех составляющих цепей.
5. Измерение фазы и линейного напряжения.
6. Проверка исправности дренажной системы и работоспособности вентилятора.

Рекомендуется периодически проводить чистку и обработку радиатора с целью защиты от поражения патогенной микрофлорой. Фанкойлы эксплуатируют при температуре не ниже +10 градусов, чтобы агрегаты прослужили как можно дольше.

Системы чиллер-фанкойлов в одинаковой степени подходят для установки в частном доме и общественном здании. Они поддерживают оптимальный микроклимат в помещениях независимо от погодных условий на улице. Однако при использовании чиллеров для отопления стоимость тепловой энергии значительно выше, чем на фоне применения газового котла.

Подключение чиллера и фанкойла

Слаженное функционирование системы происходит путем объединения чиллера с одним или несколькими фанкойлами посредством трубопроводов с теплоизоляцией. В случае отсутствия последней значительно падает значение КПД системы.

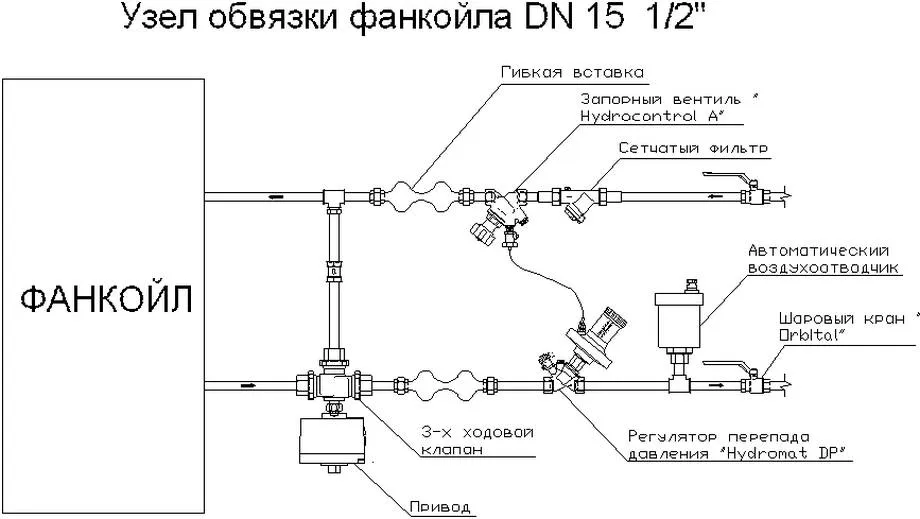

Каждый файнкойл имеет индивидуальный узел обвязки, посредством которого обеспечивают регулировку его производительности как в случае выработки тепла‚ так и холода. Расход хладагента в отдельном агрегате регулируют посредством специальной арматуры — запорной и регулирующей.

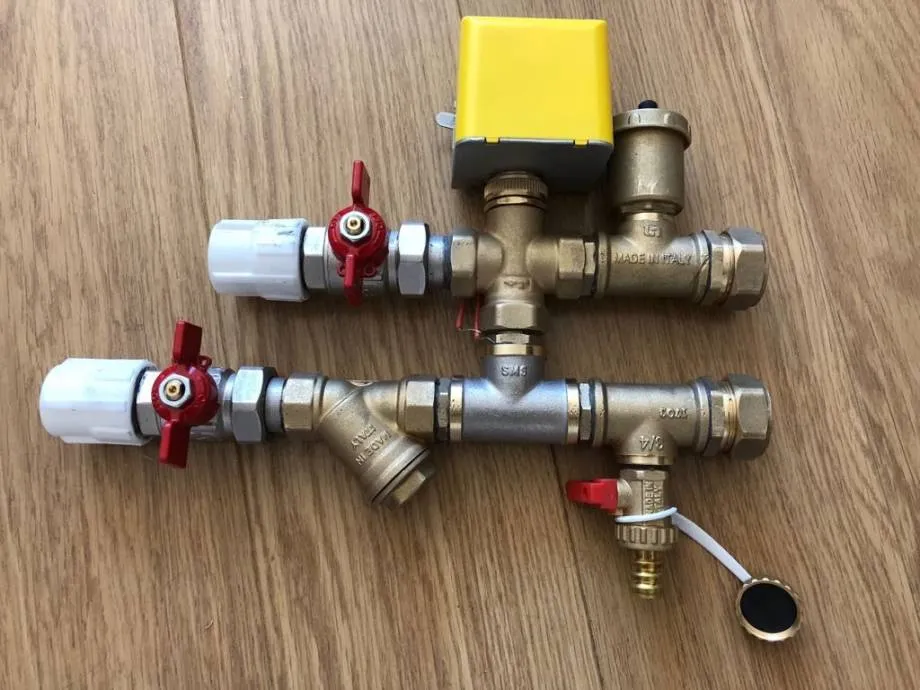

Элементами двухтрубной системы являются: кран шаровой (1)‚ фильтр (2)‚ клапан трехходовой с приводом (3). Это самая простая схема обвязки. Чтобы направить охлажденную воду в теплообменник одну трубу подключают к фанкойлу, а другую — для отвода жидкости — к чиллеру. Устройство системы допускает смешивание хладагента с теплоносителем

Если нельзя допускать смешивания теплоносителя с холодильным агентом. воду подогревают в отдельном теплообменнике и дополняют схему циркуляционным насосом. Чтобы обеспечить плавную регулировку потока рабочей жидкости через теплообменник при монтаже схемы обвязки используют 3-ходовой клапан. Если в здании смонтирована двухтрубная система, то и охлаждение и нагрев происходит за счет охладителя — чиллера.

Для повышения эффективности отопления с помощью фанкойлов в холодный период‚ в дополнение к чиллеру в систему включают котел. В отличие от двухтрубной системы с одним теплообменником‚ в четырехтрубную систему заложено 2 этих узла. В этом случае фанкойл может работать и на нагрев‚ и на холод‚ используя в первом случае жидкость, циркулирующую в системе отопления.

Один из теплообменников подключают к трубопроводу с хладагентом, а второй к трубе с теплоносителем. На каждом теплообменнике имеется индивидуальный клапан‚ управляемый специальным пультом. Если применена такая схема‚ хладагент никогда не смешивается с теплоносителем.

Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и для большинства фанкойлов она превышает допустимую‚ ее предварительно снижают. Поэтому горячая вода‚ поступающая от центральной теплосети к фанкойлам‚ проходит специальный тепловой пункт.

Классификация

Есть два основных вида фанкойлов – двухтрубные и с четырьмя магистралями. Первые подключаются к одному источнику рабочей жидкости, вторые могут одновременно использовать два – чиллер и устройство для нагрева воды.

В последнем случае возможно быстрое переключение модуля с режима охлаждения на нагрев и обратно. У двухтрубных моделей это трудоемкая работа, нужно физическое переключение магистралей между источниками обработки жидкости.

Классификация по конструкции:

По способу монтажа – напольные, потолочные или настенные.

• Кассетные. Монтируются в подвесной потолок, не имеют внешнего корпуса.
• Канальные. Устанавливают в каналы приточной вентиляции. Модели отличаются числом воздушных потоков – от 1 до 4.
• Расход воздуха – низко, средне или высоконапорные. Первые создают воздушный напор до 45 Па, вторые – до 100 Па. Высоконапорные могут формировать воздушный поток с силой 250 Па.

Для плавного изменения температуры жидкости комплектуются трехходовым клапаном. Виды используемых вентиляторов – центробежный или диаметральный. Теплообменник змеевидный, состоит из медной трубы. Для увеличения площади на него устанавливаются ребра из алюминия.

Совет. В некоторых моделях есть пылевые фильтры. Они очищают воздух от посторонних примесей, защищают элементы устройства от загрязнений

Это важно для помещений с особыми требованиями к микроклимату

Установка фанкойла в квартире

Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций вентиляторные доводчики можно успешно устанавливать даже в обычных квартирах.

Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире через систему воздуховодов.

Фанкойл обычно ставят в прихожей или в санузле, трубы можно спрятать под подвесным потолком. Конечно, потолок в месте монтажа основного устройства придется опустить, что не всегда удобно в квартирах с небольшой высотой комнат.

Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы спрятать менее громоздкие воздуховоды.

Место расположения фанкойла обусловлено не только размерами устройства. В процессе работы агрегат производит значительное количество шума, который едва ли будет уместен в жилых помещениях. Для обслуживания всей квартиры придется взять достаточно мощный фанкойл, а чем производительнее устройство, тем больше от него шума.

Конечно, система только с одним фанкойлом обойдется относительно недорого, да и монтаж будет не слишком сложным. Однако в этом случае утрачивается преимущество климатической мультизональности, характерной для более крупных систем.

Регулировать работу фанкойла можно будет с пульта дистанционного управления, но выбранный режим распространится на все комнаты. Это не слишком удобно, если окна комнат выходят на разные стороны и прогреваются солнцем по-разному.

Альтернативным вариантом считается установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных помещениях будет значительно проще.

Шум от небольших устройств будет меньше, его воздействие можно существенно снизить, выбрав правильное место для установки и используя средства подавления шума.

Устанавливать системы с фанкойлами лучше всего во время строительства или капитального ремонта, чтобы проводить отделочные работы уже после окончания монтажа

Конечно, обойдется монтаж подобной системы недешево. Два-три фанкойла можно поставить как и в первом варианте – в прихожей, а затем развести воздуховоды в разные комнаты. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.

Такие системы могут быть использованы в сочетании с принудительным приточным вентилированием. Они будут не только изменять температуру воздуха, но и обновлять его состав. Чтобы отводить появившийся в процессе работы конденсат, используют специальные помпы, которые перекачивают влагу в канализационную систему.

Монтаж электрической схемы подключения фанкойлов

Электросхема для настенного фанкойла

Перед началом работ нужно ознакомиться с электросхемой. Электрооборудование подлежит заземлению.

Требования по подключению фанкойлов к электросети:

• использовать кабель согласно рекомендациям в руководстве;
• организовать отдельный источник питания с необходимым напряжением;
• подключать напрямую к щитку все провода, включая заземление;
• водяной контур должен находиться с противоположной стороны от клеммной коробки;
• элементы гидравлического контура не должны соприкасаться с проводами.

Агрегат включается после проверки изоляции. Отдельно проверяется направление вращения крыльчатки вентилятора, работа дренажного насоса, если имеется – электрический нагреватель.

Смирнов Павел Петрович

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Фанкойл – это элемент климатической системы для регулирования температуры в отдельных помещениях. Он используется для охлаждения и нагрева воздуха. Перед проектированием и монтажом этой системы потребитель должен изучить фанкойл что такое фанкойл, основные его характеристики и виды.

Разновидности фанкойлов

На сегодняшний день существует четыре основных типа такого оборудования:

1. Консольный бескорпусной.
2. Консольный в корпусе.
3. Горизонтальный.
4. Фанкойл кассетный.

В зависимости от монтажа, каждый тип этого климатического оборудования может быть настенного, напольного, потолочного или встраиваемого исполнения. В зависимости от поставленных задач, фанкойлы могут быть оснащены двух или четырехтрубной обвязкой. При использовании двухтрубной обвязки, устройство может работать только на охлаждение или нагрев воздуха в помещении. Применение четырехтрубной обвязки позволяет использовать как холодный, так и горячий контур чиллера, при этом работать установке и на обогрев и на охлаждение, производя настройку с пульта управления. Из-за сложности в выполнении, стоимость монтажа фанкойлов при четырехтрубной обвязке значительно выше, чем при двухтрубной.

Двухтрубная схема подключения фанкойлов:

Упрощенная схема обвязки 2-х трубного фанкойла (калорифера):
