Причина неисправности
Если пользователь наблюдает на экране телевизора несколько цветных вертикальных линий, то, возможно, для устранения неисправности будет достаточно:
- откалибровать настройки монитора в автоматическом режиме;
- очистить контакты кабеля от пыли и загрязнений.
Указанные действия приведут к положительному результату только в том случае, если устройство не получало каких-либо серьёзных технических повреждений.
При сопровождении вертикальных полос, например, рябью или проседанием FPS можно предположить, что причина неисправности кроется в:
- окислении шлейфа матрицы;
- дефекте матрицы;
- поломке некоторых компонентов платы.
При возникновении подобных дефектов рекомендуется сдать плазменный телевизор в магазин по гарантии продавца на обмен неисправного устройства.
Стоит заметить, что ремонт TV-аппарата может избавить девайс от цветных полос лишь на некоторое время — спустя год или даже несколько месяцев дефект вернётся.
В случае, если поломка дала о себе знать уже после окончания гарантийного срока, пользователю остаётся либо приобрести новый телевизор, либо попытаться отремонтировать неисправную технику.
Отключаем функцию «Подсветка движения»
В телевизорах Samsung есть опция «Подсветка движения». Она может стать причиной появления дефектов на экране, в том числе горизонтальных и вертикальных полос. Если на дисплее появились неисправности, то попробуйте отключить данную функцию.
Для этого необходимо выполнить следующие действия:
- Откройте настройки телевизора через пульт дистанционного управления.
- Перейдите в раздел «Общие» — «Экономный режим».
- Здесь находится функция «Подсветка движения». Отключите данную опцию.
- Перезагрузите телевизор.
Теперь проверьте изображение: включите телеканалы или видеоролики с ярким изображением — на светлых элементах полосы более заметны. Если дефект устранен, значит проблема была в том, что функция «Подсветка движения» создавала помехи в изображении.
Возможные виды полосок и поломок

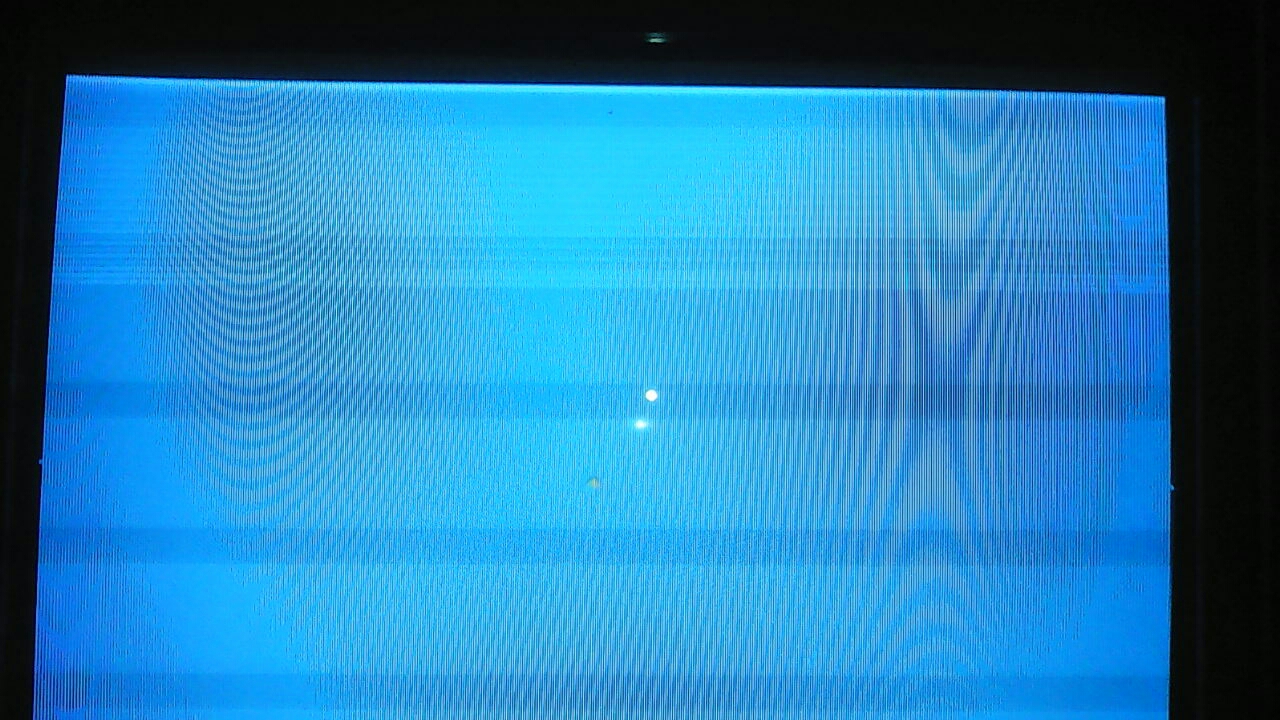

Горизонтальные и вертикальные полосы на экране телевизора возникают из-за программных сбоев, внутренних и внешних поломок
Стоит обратить внимание на цвет, количество дефектов, чтобы понять, в чем может быть ошибка
Тонкая горизонтальная полоса
Стоит обратить внимание на кадровую развертку, которая сбивается после резких скачков напряжение, к примеру, во время грозы или отключения электричества. В результате таких же проблем могут появиться микротрещины на микросхемах
Разноцветные горизонтальные
Такие полоски могут заполнять как часть экрана, так и весь монитор. Они имеют разные оттенки и напоминают рябь. Такая неисправность часто указывает на выход шлейфа матрицы из строя. В этом случае его необходимо перепаять, но стоит доверить такой процесс профессионалу. Он же сразу определит, нет ли неисправностей в матрице или блоке управления изображением.
Ремонт телевизоров на 30% ниже
чем в сервисных центрах у дома
Заказать ремонт
Темные, черные горизонтальные и вертикальные полоски
Могут находится по центру или по всему монитору. Такие полосы на экране телевизора часто указывают на серьезные и дорогостоящие поломки. К ним относят повреждение дешифратора, без которого невозможно воспроизведение сигнала. Чаще всего требуется его полная замена.
Совет. Если появились черные горизонтальные полосы на экране телевизора, не стоит затягивать с ремонтом, даже если они вначале не сильно мешают просмотру. Чем больше нарушений, тем дороже обойдется ремонт.
Небольшие вертикальные дефекты
В зависимости от типа телевизора такие поломки указывают на выход из строя дешифратора, матричного столба. Причины – скачки напряжения. Если даже одну полоску вовремя не устранить, она будет расползаться, пока не закроет весь экран.
Розовые вертикальные штрихи
Мониторная матрица дает подобные сбои. Они могут появиться не только от скачков напряжения в сети, но и от механических повреждений телевизора.
Естественный износ также влияет на появление розовых вертикальных полос на экране ТВ. О нем также готовит фиолетовый дефект.
Вертикальная белая линия
Полоска может быть небольшой, еле заметной или, наоборот, толстой и ярко-выраженной. Причина – выход матрицы из строя или проблемы в ее работе. Проверить, действительно ли поврежден этот элемент ТВ, достаточно просто:
- Аккуратно надавите пальцем на белую линию;
- Посмотрите, исчезла ли она или нет;
- Если исчезла и потом снова появилась – поломки в матрице.
Но не стоит нажимать слишком сильно, иначе можно навредить технике еще больше.
Синие вертикальные линии
После перегрева или длительной работы могут появиться синие вертикальные полоски на экране телевизора. Они указывают на проблемы с видеокартой, которая имеет свой срок годности. Другая причина – отслоение матричного шлейфа или отслоение шарика припоя видеопроцессора подложки BGA.
Совет. Даже при выявлении причины не стоит разбирать ТВ самостоятельно, если вы не мастер. Элементы матрицы, микросхем настолько малы и хрупки, что повредить их не составит никакого труда.
Зеленые вертикальные дефекты
Такие поломки говорят о повреждении шлейфа, соединяющего формирующую плату изображения и LCD-матрицу. Такая линия может быть любой: от широкой в несколько сантиметров, до узкой в 1-3 пикселя.
Интересный факт. Если полоска появилась резко после длительной работы ТВ, выключите технику и дайте ей остыть. Часто вместе с перегревом уходит и дефект.
Красная или желтая вертикальная полоса
Поломки шлейфового соединения матрицы часто дает красные полоски. Они же указывают на поломку разъемов кабеля или их запыленности. Нередко происходит отслоение дорожки на плате или повреждение кабеля VGA. Часть таких дефектов можно починить дома.
Вертикальные желтые линии – признак неполадок в видеокарте. А также после попадания влаги на телевизор, в результате чего вздуваются и окисляются контакты.
Почему появляются горизонтальные полосы
Горизонтальные полосы на телевизионном мониторе являются следствием конкретных проблем. К примеру, причина неширокой белой полосы была обнаружена в кадровой развёртке. Также неисправности могут быть инициированы:
- неполадками в конденсаторах обвязки кадровой микросхемы;
- отсутствием питания в кадровой микросхеме;
- образованием трещин в элементах кадровой развёртки.
Если на экране появились полосы, источником подобной неприятности может быть:
- Некорректная работа матрицы. В этом случае вы можете наблюдать разноцветные вертикали,
- Нарушение соединения шлейфа с матрицей. Информаторами служат разнокалиберные горизонтальные полосы.
- Совершение матрицей ошибки. Характеризуется узкой вертикальной полосой.
- Сбой дешифратора. Появляются чёрные полосы.
- Проблема с кадровой развёрткой. Выражается в горизонтали белого цвета.
Если вы наблюдаете хотя бы одну из описанных выше ситуаций, вам следует обратиться в мастерскую.
Причина возникновения на экране неширокой белой вертикальной полосы заключается в единичной ошибке матрицы. Если она вызвана изменением напряжения, то через некоторый промежуток времени демонстрация восстанавливается, и телевизор продолжает работать в нормальном порядке.
Появление одной или нескольких монохромных вертикалей – это следствие неисправности матрицы. От тяжести поломки будет зависеть, обойдётесь ли вы локальным ремонтом или вам придётся заменить всю деталь. Горизонтали разного цвета означают, что произошло частичное или полное отсоединение шлейфа от матрицы. Здесь поможет перепайка контактов.
Неисправность микросхемы
Вначале нужно проверить целостность пайки микросхемы и обвязки. В ней должны отсутствовать трещины. Ведь они могут являться главным источником проблемы. В случае обнаружения хотя бы одной трещинки, выводы детали следует перепаять.
Вторым шагом должен стать просмотр распределения напряжений. В зависимости от конструкционного исполнения напряжение на микросхеме может равняться 9В или 45В. Низкое напряжение требуется для питания предварительного каскада детали, а высоким питается выходной канал.
Питание кадровой развёртки обычно осуществляется от ТДКС. Однако отдельные модели телевизоров напряжением обеспечивает блок питания. Если подводить итог, питание происходит через разрывные резисторы и подается на соответствующие входы. Именно обрыв данных резисторов приводит к транслированию белой полосы. Помимо этого, подобная неполадка может свидетельствовать:
- о проблемах с кадровой микросхемой;
- о присутствии какой-либо нагрузки в кадровой развёртке (КР).
Экран показывает вам горизонтальную полосу? Для исправления неприятности необходимо осмотреть обвязку, выходной канал, питание самой схемы, и отыскать вздутые конденсаторы. Как правило, у них большая емкость – где-то 1-2 тыс. микрофарад. Их надо заменить на новые, хотя допустимо и просто подпаять.
Обрыв кадровых катушек
Белая полоса может возникнуть, когда оборвались кадровые катушки. Подобный вид поломки встречается редко. Справиться с проблемой поможет лишь замена детали.
В чём причина трансляции горизонталей на экране? Если на панели отклоняющей системы вблизи от паек произошло «откисание» выводов, нужно непременно заняться их восстановлением. Заменять элементы не понадобится. У проводов тут довольно большая толщина, да и обрываются они редко. Однако при межвитковом замыкании требуется полная смена катушек. Исправление подобной неисправности обойдётся в копеечку, поскольку в магазине подходящие катушки найти трудно. Мастер обычно вынужден делать их своими руками, а это непросто. Также стоит убедиться в пропаянности катушек у выводов.
Сбои в работе дешифратора
Появление белой полосы на экране может быть указанием на присутствие неполадок в дешифраторе строк (столбцов) на матрице. Такого рода неприятность чаще всего вызывается перепадом напряжения или ударом молнии и требует как можно более быстрого исправления. Если ремонтные работы отложить, есть риск увеличения полоски.
Решением проблемы неисправности дешифратора считается покупка новой матрицы. При этом надо учитывать, что стоит она дорого. Элемент расположен на матрице или на шлейфе, который находится перед ней. Иногда может помочь прогрев места контакта этих двух деталей.
Но не в каждом случае следует спешить заменять матрицу. Порой справиться с неприятностью может помочь:
- замена платы Т-КОН;
- корректировка положения шлейфа матриц.
Другими словами, проблема может быть решена за счёт незначительного оперативного вмешательства.
Поломки, требующие ремонта в сервисных центрах
Если полосы на экране телевизора не связаны с проводами и настройками, причина – поломка внутренних элементов. Точную диагностику может провести только мастер. Он учитывает тип матрицы, проводит диагностику, исправляет ошибки.
Не надо проводить самостоятельный ремонт по ряду причин:
- Даже при разборке телевизора можно навредить разным комплектующим. Особенно в тонких моделях, где все элементы расположены очень близко друг к другу.
- Если удастся добраться до матрицы, при ее демонтаже легко испортить шлейф, увеличив стоимость ремонта.
- Паять матрицу приходится под микроскопом с применением специального набора инструментов. Таких в обычной «домашней мастерской» нет.
Другие поломки дисплея
Не стоит путать полосы, которые появились из-за внутренних нарушений, сбоев и механические повреждения. Если монитор сломан в результате попадания по нему какого-либо предмета или падения, будут не только полосы, но и пятна, отдельные светлые, темные участки.
Попадание пыли под защитную панель приводит к появлению темных, белых участков. И это тоже не полосы, которые чаще всего указывают на поломку матрицы и соединительных с ней элементов.
В любой ситуации стоит вызвать мастера для проведения диагностики. А если сумма ремонта покажется слишком большой – всегда есть вариант купить новые телевизор по доступной цене и просто заменить домашнюю бытовую технику.
Диагностика
Справедливости ради отметим, что далеко не всегда появление полосок указывает на серьезную неисправность и не означает, что телевизор нужно как можно быстрее нести к профессиональному мастеру. Иногда они возникают по причине халатного отношения пользователя, это может быть связано с попаданием пыли в устройство или некорректно заданными настройками изображения. И ту и другую проблему можно решить самостоятельно.
Для этого следует зайти через меню в настройки телевизора. После этого выбрать опцию «Поддержка». В ней нажать на блок «Самодиагностика». Далее остается только запустить тестирование изображения.
Если причина, по которой на экране телевизора появились полосы, имеет программное происхождение, то следует выполнить перепрошивку системы, для этого выполняют ряд последовательных манипуляций:
- подключите TV-приемник через кабель или посредством Wi-Fi к интернету;
- в открывшихся настройках найдите блок «Поддержка»;
- выберите пункт «Обновление программного обеспечения».
После этого система автоматически запустит проверку на наличие корректных обновлений. Нужно обязательно подождать окончания его загрузки, как правило, время напрямую зависит от скорости интернет-соединения.
1 этап
Первым делом стоит осмотреть места спайки основной микросхемы с прочими элементами телевизионного аппарата — обнаружить кольцевые трещины можно с помощью обычной лупы.
Стоит сказать, что кольцевые трещины появляются не только в «ноунейм» девайсах, но и в устройствах от всемирно известных производителей. Неисправность может дать знать о себе спустя всего несколько месяцев эксплуатации TB. Решением проблемы является пропайка отошедших контактов шлейфа.
2 этап
Далее пользователь может проверить блок электропитания кадровой микросхемы. В большинстве моделей современных телевизоров данный элемент представляет собой отдельный комбинированный мини-трансформатор, но встречаются и такие девайсы, у которых энергия на микросхему подается напрямую с основного блока питания.
В любом случае электроэнергия перед попаданием на плату обрабатывается защитными резисторами, выход из строя которых может вызвать возникновение горизонтальных полос или полное отсутствие изображения на дисплее.
Распространёнными причинами поломки являются скачки напряжения и неаккуратная спайка контактов при производстве телевизионного устройства.
3 этап
Третий этап диагностики заключается в проверке расположенных на основной микросхеме конденсаторов-электролитов. Состояние конденсаторов можно определить по их внешнему виду — испорченные элементы деформируются и выглядят вздувшимися.
Особое внимание стоит уделить электролитам, задействованным в цепи питания кадровой микросхемы: данные конденсаторы обладают повышенной емкостью (до 2 000 мкФ) и берут на себя большую в сравнении с прочими элементами сети нагрузку.Для устранения неполадки потребуется просто заменить внешне неисправный электролит на новый — если пользователь сомневается в работоспособности конкретного конденсатора, то не лишним будет обновить целый блок данных элементов
4 этап
Последним этапом диагностики является осмотр кадровой микросхемы устройства — пользователю стоит обратить внимание на трещины защитного корпуса, а также проверить температуру, до которой нагревается плата во время работы телевизора. Запрещается пытаться заменить микросхему самостоятельно
Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос
Запрещается пытаться заменить микросхему самостоятельно. Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос.
Профилактика
Чтобы избежать появления на экране телевизора горизонтальных полос или других дефектов изображения, пользователю рекомендуется:
- Защищать корпус и внутренности аппарата от влаги. Так как попавшая внутрь вода может вызвать окисление и замыкание соединительных контактов, для протирания TV-аппарата стоит использовать специальные чистящие средства, созданные на основе испаряющихся компонентов.
- Отказаться от частых перемещений устройства, в результате которых могут расшататься антенный штекер и другие элементы телевизионного аппарата. Также телевизор может выйти из строя в результате падения — для устойчивости девайса рекомендуется использовать кронштейн или фирменные подставки.
- Следить за количеством скопившейся внутри девайса пыли. Скопившаяся внутри корпуса пыль может стать причиной перегрева соединительных элементов, в результате которого матрица частично отсоединится от основной микросхемы. Для профилактики рекомендуется регулярно чистить телевизором при помощи ручного пылесоса.
Прочие правила можно найти в комплектной инструкции по эксплуатации TB-аппарата.
Плохой контакт шлейфа матрицы
Есть вероятность того, что полоски на матрицы могут проявиться из-за нечеткого контакта шлейфа. Эта проблема проявляется в результате неправильной эксплуатации техники или плохой сборки. Эту причину можно определить только после диагностики контакта разъема шлейфа с самим шлейфом матрицы или используя специальные устройства.
Неисправный контакт может быть при условии окислением контактной группы, данную проблему исправить можно счистив лезвием. Определить его довольно просто, будет виден зеленоватый налет, если данная проблема будет большего масштаба, то справиться с ней будет труднее. после того как все вышеперечисленные действия сделаны проверьте мультиметром напряжение на контактной группе.
Дополнительные советы
Горизонтальные полосы, ширина которых не превышает 1 сантиметра, могут не только самостоятельно появляться, но и исчезать — в данном случае владельцу TB необходимо понаблюдать за состоянием дисплея в течение 2-3 дней.
Если дефекты экрана не пропадают или появляются снова и снова, причина поломки скрыта в неисправной матрице, ремонт которой лучше поручить квалифицированному специалисту. Если пользователь наблюдает разноцветные полосы различной ширины, то, вероятно, неисправность связана со шлейфом матрицы, который отошёл от платы Т-con.
Рекомендуется отключить питание, отсоединить от корпуса телевизора заднюю панель и слегка пошевелить соединительный элемент. Затем подать питание.
Если после проведения подобной операции горизонтальные полосы не исчезнут, придётся вызывать телемастера, который проведёт дополнительную диагностику аппарата и посоветует, как убрать артефакты.
Заключение
Теперь мы знаем, почему появляются цветные или белые полосы на экранах телевизоров Samsung, LG и других производителей. Не стоит забывать, что попытки устранить неисправность самостоятельно могут лишь усугубить положение, если владелец устройства не обладает квалификацией в сфере ремонта электроники.
Что делать, если попала влага
Как известно, попадание любой влаги в корпус электрического устройства приводит к нарушению правильного функционирования прибора. В связи с этим, появление полос на экране также может быть вызвано попаданием влаги на устройство. При возникновении такой ситуации требуется просушить телевизор как можно скорее.
Необходимо отметить, что при попадании жидкости в корпус устройства нужно первым отключить телевизор от питания. Таким образом можно предотвратить возникновение короткого замыкания, которое может привести к пожару.
Для того, чтобы просушить внутренние детали, потребуется разобрать корпус телевизора. Как это сделать было описано в статье выше. После того как телевизор будет разобран пользователь может приступать к сушке прибора. Как правило, все электрические и другие устройства, внутри которых установлена микросхема, сушатся следующим образом:
- Сперва требуется просушить детали, используя ватные палочки и диски;
- После этого пользователь должен продуть все элементы электрического прибора при помощи холодного воздуха из фена или же с помощью маленькой насадки пылесоса, мощность при этом должна также быть невысокой;
- В конце необходимо притянуть всю жидкость в платах устройства, используя ватный диск, смоченный спиртом.
В случае, если пользователь успеет просушить электрический прибор до того момента, пока жидкость не начала оказывать негативное влияние на внутренние детали телевизора, то скорее всего у него получится избежать появление линий на дисплее. В обратной ситуации владельцу электрического придется производить замену поврежденных деталей, установленных внутри устройства.
