Обогреватель из саморегулирующего греющего кабеля своими руками

Проще всего изготовить самодельный керамический нагреватель из карбонового провода. Цена углеволоконного кабельного обогревателя составляет примерно 1,2-1,5 долл. за м. п., это намного дешевле саморегулирующихся кабельных “грелок”, цена которых за метр достигает 8-10 долл.

Кроме того, у карбонового обогревателя имеется огромное преимущество перед остальными видами — коэффициент теплового расширения в несколько раз ниже, чем у металлических обогревателей — термокабелей.

Это означает, что шнур диаметром 3 мм можно легко уложить змейкой на тыльной стороне керамической плитки и залить эпоксидным компаундом или даже обычным алебастром.

Вариант укладки карбонового шнура

Для того чтобы сделать самодельный обогреватель, в первую очередь необходимо знать напряжение сети, обычно оно составляет 220-230В. Соответственно, тепловыделение одного метра погонного составит 145-150 Вт. Для того, чтобы сделать плитку в 200 Вт, достаточно отрезать 140-150 см, что обойдется практически в копейки.

При низком напряжении сети теплоотдача падает

Для сравнения, метр саморегулирующегося термокабеля выделяет 25-30 Вт. Это значит, для плитки мощностью в 200 ватт потребуется не менее 8 9 м провода. Всю эту массу необходимо будет уложить с тыльной стороны керамики и зафиксировать с помощью термостойкого силикона. Такая керамическая плитка обойдется дороже, но главное — греть она будет менее эффективно, хотя и позволит сэкономить определенную часть электроэнергии. Особенно, если оставлять плитку – обогреватель включенным в течение длительного периода времени.

Установка самодельного камина

Создать самостоятельно биокамин можно, если соблюдать несколько условий и предварительно запастись необходимыми материалами. Для основы будущего очага возьмите стекло – прямоугольная конструкция будет выступать в качестве топки и главного декоративного элемента очага.

Начнем с того, что создадим наиболее важную основу камина – металлическую коробку с решеткой, где будет располагаться емкость под горючее и топливный бак очага

Важно определить размер будущей конструкции и предварительно изобразить её на листе бумаги с расчетами – это позволить сэкономить время на создание очага и использовании материалов

Заготовки из стекла вырежьте согласно замерам, склейте их между собой и позвольте изделию закрепиться. Создайте топливный бак и установите его в основание будущего биокамина; теперь расположите сетчатую поверхность и поместите на неё горелку: не забудьте о фитиле. В качестве декора используйте камни: выложите их на сетчатую решетку.

Удивительно, что подобная самодельная конструкция и даже покупная модель биокамина не требует предварительного разрешения и специальных требований к монтажу очага, согласования и установление законности конструкции. Построить камин так просто, но в любом случае вас не минует составление сметы для понятия целесообразности подобной установки.

Почему конвекторы

Энергосбережение и экономия средств в период отопительного сезона поставлены во главу угла задач каждого из домовладельцев. Сейчас не стыдно экономить, а модно и правильно, а еще актуально пользоваться опытом европейских стран, где коммунальные платежи в разы превышают наши, и где в связи с дороговизной научились находить альтернативные источники тепла.

В число таких альтернатив входят и конвекторы отопления электрические, отзывы о которых у наших сограждан положительные в большинстве случаев.

Первым и главным преимуществом конвектора люди называют значительное уменьшение расходов за отопление: 30-40 процентов – это, согласитесь, существенный показатель.

Далее: простота установки и удобство при эксплуатации.

Еще: вписываемость в современный или классический интерьер.

Конвекторное отопление широко используют в загородных домах, в случае если помещение было задумано, как летнее, или нет возможности установить стационарную систему. Компактные обогреватели отлично выполняют роль как дополнительного, так и основного источника тепла, поскольку в активном режиме способны непрерывно создавать поток нагретого воздуха, который обеспечит комнату комфортным теплом. А чтобы сэкономить электроэнергию и не «гонять» конвектор попусту, существует таймер, который на время отключается, когда воздух достигает определенной температуры.

Еще преимущества конвекторных обогревателей – локальность действия и мобильность. Перемещать источник тепла в комнату, которая считается самой холодной, или «возить» его следом за собой – это ли не мечта каждого теплолюбивого человека? Так вот: она легко осуществима, если у вас в доме есть конвектор на колесиках.

№1. Система водяного отопления

Система водяного отопления организуется в гараже по аналогии с жилыми помещениями. Нагрев теплоносителя осуществляется в котле, а дальше он проходит по трубам и радиаторам, равномерно прогревая все помещение гаража. После прекращения подачи тепла трубы остаются нагретыми еще пару часов. В этом и заключаются основные преимущества данной системы.

Главный минус – сложность организации. Кроме того, вода в контуре отопления может замерзнуть, так что если система не будет задействована в ближайшие дни, воду лучше сливать. С другой стороны, частая смена воды ведет к быстрой коррозии труб и радиаторов. Чтобы избежать данной проблемы, лучше использовать металлопластиковое оборудование. Обычную воду в системе отопления лучше не применять – ее заменяют на антифриз, незамерзающий теплоноситель.

Сложность обустройства оборачивается еще одним недостатком – высокой ценой. Наиболее экономный способ отопления гаража получится, если его контур подсоединить к домашнему котлу. Затраты на общее отопление повысятся, но это все равно будет дешевле, чем организовывать самостоятельную систему обогрева.

Если подключиться к домашней системе невозможно, придется устанавливать отдельный котел. Он может работать на разном топливе. В гаражной системе отопления используют следующие типы котлов:

• электрический котел проще всех в монтаже, максимально безопасный, но дорогой в плане эксплуатации. Даже если вас не пугают счета за электричество, использовать подобные котлы не стоит в районах с частыми отключениями электричества, перепадами напряжения, а также в регионах с суровыми ветреными зимами, ведь провода могут оборваться, что в итоге приведет к замерзанию воды в системе. Если не успеть вовремя слить воду, то трубы могут лопнуть;
• газовые котлы используются в гаражах крайне редко, так как не везде есть доступ к газопроводу. Если же труба газопровода проходит поблизости, то вам крупно повезло, — отопление на газе обойдется недорого, да и в плане эксплуатации такие системы достаточно просты. Главное, только, следовать технике безопасности;
• котлы на жидком и твердом топливе. Можно подобрать печь на дровах, углях, дизеле или отработанном масле – все зависит от того, какой ресурс более доступен в вашем случае. Котлы на твердом топливе нуждаются в постоянном контроле и частой загрузке топлива. Более удобные в этом плане пиролизные и пеллетные агрегаты, но стоят они недешево, самый экономчный вариант — буржуйка, которую также можно задействовать в системе водяного отопления.

Для всех котлов, кроме электрического, придется организовать дымоход. Кроме котла, радиаторов, труб отопления и трубы дымохода, понадобятся циркуляционный насос и расширительный бак. Все это стоит денег, так что использовать водяную систему отопления имеет смысл только в больших гаражах. Часто такое отопления делают на СТО и в коммерческих автомастерских. Если гараж небольшой, то организовывать столь сложную водяную систему отопления нет смысла – это вариант для более-менее просторных помещений, где требуется постоянный подогрев.

Принцип работы водяной системы отопления достаточно прост. Теплоноситель нагревается, проходит по трубам, отдает тепло и возвращается к котлу. Система может быть одно- или двухтрубной. Однотрубная система намного проще в организации и дешевле, для небольшого частного гаража она подходит лучше всего. В этом случае нагретый теплоноситель последовательно поступает в радиаторы, т.е. в первом радиаторе температура будет выше, чем в последнем, куда антифриз доходит уже остывшим. Двухтрубная система позволяет обеспечить более равномерный прогрев, но и материалов понадобится намного больше.

Даже если гараж не пристроен к дому, а находится недалеко, его можно попробовать подключить к домашней системе отопления, но есть ограничения. Расстояние от гаража до дома не должно быть более 20 м, а трубы надо качественно изолировать.

Если в качестве теплоносителя используют тосол (жидкость, которая не замерзает даже при -45С), то работать с ним надо осторожно, ведь это токсичное вещество, которое становится еще более опасным в разогретом виде. Тосол не рекомендуют использовать в двухтрубных системах

Замену теплоносителя проводят каждые 5 лет.

Делаем масляный обогреватель своими руками

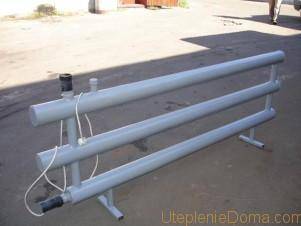

Самодельный регистр с тэном и воздухоотводчиком.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления.

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

• старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
• ТЭН;
• трансформаторное масло;
• терморегулятор;
• двужильный шнур с вилкой на конце;
• помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

• Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
• Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
• Удобство использования и транспортировки.
• Высокий КПД при бесшумной работе конструктивных элементов.
• Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

Преимущества ловли с теплообменником

Из каких бы плотных тканей не была сшита палатка, без дополнительного обогрева она сможет защитить разве только от ветра, но не от мороза или сырости. Именно поэтому рыболову приходится ее отапливать. И если пару часов еще можно обойтись парафиновой свечой или несколькими таблетками сухого спирта, то для продолжительной рыбалки понадобится что-то более серьезное. Почему стоит сделать выбор в пользу теплообменника? Плюсов у этого прибора более чем достаточно. К ним можно отнести:

• возможность нагреть палатку за считанные секунды;
• максимально эффективное потребление тепла, производимого горелкой;
• выход газов, возникающих в результате сгорания топлива и кислорода;
• отсутствие нежелательной влаги (воздух внутри становится не только теплым, но и сухим);
• совместимость с любыми газовыми горелками, которые есть сегодня в продаже;
• возможность использовать в качестве плитки (к примеру, можно подогреть остывший чай);
• компактность (прибор не занимает много места).

Недостатки тоже имеются. Теплообменник можно ставить только в палатке, в которой есть отверстие для вывода дымохода. Кстати, некоторые изобретательные рыболовы совершенствуют (по их мнению) магазинные устройства и выводят дымоход снизу – между полом палатки и ее стенкой. Кроме того для правильной работы прибора требуется электропитание, а это значит что нужно снимать с автомобиля аккумулятор или возить с собой другой источник питания.

Еще один негативный момент – теплообменник занимает определенное пространство. Если в трехместной палатке ловят два рыбака, тогда он не создаст никакого дискомфорта, но бывает, что под одним куполом пытается поместиться больше людей, чем положено. В этом случае для прибора места не останется, придется согревать себя собственным дыханием.

Расчет и выбор шнура

Очень важно правильно рассчитать мощность обогревающего шнура, особенно для пластиковых изделий, в противном случае перегрев приведет к деформации, нарушению герметичности и повреждению сети. При расчете следует учитывать такие факторы, как:

1. Диаметр канализационной системы.
2. Материал, из которого изготовлен трубопровод.
3. Глубина укладки сети.
4. Технические характеристики изоляционного материала.

Учитывая совокупность сведений, производится расчет тепловой потери одного погонного метра сети по формуле:

• Qtp – тепловые потери трубопровода(Вт).
• Λ – коэффициент тепловой изоляции.
• Ltp – длина трубы.
• Tbh – температура жидкости в сети.
• Thap – минимальная температура окружающей среды.
• D – наружный диаметр трубы вместе с теплоизоляцией (м).
• 1.3 – повышающий коэффициент запаса теплопроводности.

Необходимая длина кабеля рассчитывается по формуле:

Lk = Qtp / P уд. Каб., где

• Lk – длина шнура в метрах.
• P уд. каб. – удельная мощность кабеля в Вт.

Электрическое отопление гаража

Проще всего отапливать гараж электричеством, приспособив для этого подходящий обогреватель, покупной или самодельный. Если нет денег на покупку заводского оборудования, его можно сделать самостоятельно. Самый простой отопительный прибор – это обогреватель козел, самый доступный, но и самый малоэффективный. Делается он легко и просто – берется какой-либо негорючий диэлектрик, вокруг него наматывается проволока из нихрома. Далее подключаем к изделию электрический кабель и включаем его в розетку.

Среди всех вариантов отопления гаража, этот вариант считается самым опасным – с электричеством вообще шутки плохи. Здесь используется оголенная нихромовая проволока, отсутствует какая-либо изоляция. Пользователи могут обжечься или получить удар током, также существует риск возникновения пожара. Без присмотра такое отопление оставлять запрещено. Да и вообще – не следует пользоваться такими кустарными и крайне опасными обогревателями.

Электрический обогрев гаража можно организовать заводскими отопительными приборами:

Прежде чем начать выбирать тип отопления, стоит озаботиться хотя бы минимальной теплоизоляцией гаража. Иначе тепло просто будет уходить на улицу.

• Тепловыми пушками – они предельно безопасны и обеспечивают быстрое нагнетание тепла в гараж. На прогрев всего объема уходят считаные минуты, после чего в помещении станет тепло. Минус – повышенный уровень шума;
• Инфракрасными обогревателями – современное решение, радующее высокой эффективностью. Инфракрасное отопление гаража не сушит воздух и не вредит здоровью. Здесь используются простые ИК-обогреватели, которые греют не сам воздух, а окружающие предметы, в результате чего те начинают выделять тепло;
• Электроконвекторами – отличный способ обогреть гараж зимой и не мучиться с установкой или изготовлением сложного оборудования;
• Электрическими котлами – в этом случае в гараже организуется классическое водяное отопление с применением электрокотла. Котел для гаража подбирается в соответствии с его площадью и тепловыми потерями, ориентируясь на формулу 1 кВт тепла на 10 кв. м. площади.

Обогрев гаража можно организовать и с помощью самодельного котла – для этого понадобится электрический ТЭН подходящей мощности, который необходимо встроить в металлическую трубу того или иного диаметра. Далее к трубе привариваются отводы, к которым подключается водяная система отопления с батареями. Кстати, эти же батареи (отопительные регистры) можно сделать самостоятельно, воспользовавшись трубами диаметром 100 мм.

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных кусочка стекла, площадью около 25 см2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• несколько ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

1. Тщательно протрите стекло тряпочкой от грязи и пыли.
2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
5. Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
7. Затем загерметизируйте все места соединения.
8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U2/R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
9. Приклейте концы фольги к одной из сторон.
10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40о, чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

Бюджетная альтернатива традиционному отоплению: делаем газовый обогреватель своими руками

От автора: здравствуйте, уважаемые читатели! Поиск бюджетной альтернативы традиционному отоплению — задача многих хозяйственных владельцев. Популярные электронагреватели не решают поставленную задачу по экономии семейного бюджета, поэтому на первое место выходят обогреватели на газе и твердом топливе.

Эксплуатация подобных конструкций на порядок выгоднее и проста в освоении. Предлагаем ознакомиться с несколькими технологиями по изготовлению газового обогревателя своими руками, с учетом требований по безопасности и удобством использования в быту и на подсобном участке.

Достоинства и недостатки

Какой бы тип отопительного обогревателя для дома вы ни выбрали для реализации своими руками, вне зависимости от сложности конструкции и схемы, необходимо позаботиться о выполнении следующих требований:

• простота сборки и транспортировки, эргономичность;
• безопасность и надежность во время эксплуатации;
• экономичность в процессе потребления энергоносителей, газа или твердого топлива;
• высокая эффективность и производительность;
• доступность конструктивных элементов и материалов для сборки своими руками;
• долговечность.

В зависимости от функциональных требований, вы можете подобрать нужный вид обогревателя.

Совет: наиболее эффективными, безопасными для домашнего пользования и распространенными среди домовладельцев считаются инфракрасные, кварцевые обогреватели и электрические конвекторы.

Главными достоинствами самодельных обогревательных устройств, для разных видов помещения, жилого и нежилого типа, считается:

• использование недорогих и доступных материалов для конструкции;
• индивидуальный расчет потребностей при эксплуатации и высокий КПД;
• качество и простота сборки.

Приобретая модель заводского обогревателя, далеко не всегда можно получить именно те характеристики, которые удовлетворят вашу потребность в обогреве помещения. Основные требования к обогревателю газового типа

Безопасно пользоваться отопительным устройством газового типа можно в том случае, если вы будете придерживаться следующих требований:

• все действующие элементы, отвечающие за подачу газа, должны быть заводского производства и тщательно проверены на целостность;
• в конструкции предусмотрены и реализованы простые и понятные способы активации/дезактивации агрегата;
• конструкция и схема газового обогревателя должна быть тщательно продумана.

За редким исключением, газовые обогреватели очень мобильны, занимают мало место и легки в сборке. Поговорим о достоинствах газовых обогревательных конструкций:

легкость в эксплуатации и сборке;
высокий коэффициент полезного действия и эффективность;
минимальный ущерб природе и домочадцам, продукты полного сгорания практически безвредны, главное — не забывать о важности установки вентиляции;
быстрый прогрев помещения;
природный газ, сжиженный или сетевой, считается наиболее доступным из всех энергоносителей;
некоторые заводские и самодельные модели совмещают в себе и электронную начинку, необходимую для функционирования блоков управления и работы вентиляции, но затраты не отразятся на семейном бюджете.

Правила эксплуатации

Любая обогревательная конструкция требует внимательности к деталям, в первую очередь, это ваша личная безопасность. Особенно это касается газового оборудования, где нужно учитывать химические свойства газа и технические нюансы конструкции

На что, прежде всего, следует обратить внимание во время эксплуатации газового обогревателя и какие правила безопасности нужно соблюдать?

Во избежание пожароопасных ситуаций, взрыва газа, отравления стоит помнить о следующих правилах:

• отсутствие продуманной приточной и вытяжной вентиляции или нарушение их работы, может привести к накоплению несгоревшего природного газа. Его токсичность опасна, может вызвать отравление и удушье, а при перепаде температурного режима и появления огнеопасного источника привести к взрыву и пожару;
• во время работы конструкции к ней нельзя прикасаться, так как она нагревается до очень высоких температур;
• баллоны с газом, согласно технике безопасности, положено хранить строго вертикально и в хорошо вентилируемом помещении;
• большие баллоны рекомендуют устанавливать в отдельном помещении с наименьшей проходимостью и продуманной системой вентиляции;
• баллоны, которые не используются, требуется хранить в нежилом помещении. Не имеет значения, пустые они или полные;
• во время замены баллона всегда нужно проводить визуальный осмотр на целостность деталей, герметичность стыков. Оптимальный вариант — применить мыльный раствор на месте соединений.

Выводы и полезные видео по теме

Газовый нагреватель жестяной банки:

Самодельная инфракрасная газовая плита:

Собрать газовую плиту по рассмотренным схемам дома сможет любой желающий. Необходимо только соблюдать технику безопасности и не пренебрегать инструкциями по вводу устройств в эксплуатацию. Если смонтировать обогреватель самостоятельно, можно сэкономить. К тому же по эффективности и производительности такие устройства не уступают купленным в магазине.

Если вы планируете обогревать небольшую комнату или палатку, а также брать прибор в поездки и экскурсии, то обогреватель лучше сделать из газовой плиты или газовой плиты. Они более компактны, занимают меньше места и удобны в транспортировке. Пистолеты горячего газа подходят для обогрева больших помещений, вырабатывают больше тепла и требуют электрического подключения для работы вентилятора.

Источник – https://sovet-ingenera.com/otoplenie/radiator-obogrev/gazovyy-obogrevatel-svoimi-rukami.html
