Газовые шланги: виды шлангов для газа + как выбрать лучший

Газовые шланги для плит: какой лучше, главные правила выбора

Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит

Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется

Важно предварительно выполнить все замеры и купить изделие нужной длины. Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия

Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию

Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.

Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.

Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.

В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях

При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения

Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах.

На заметку! Не стоит выбирать шланг, где для соединения штуцера с гофрой используется клей. Лучшим вариантом считается цельное изделие или конструкция, скрепленная с помощью сварки.

Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт

Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью. Самое важное – осмотреть изделие на предмет целостности.

Требования к монтажу

Газ природный принадлежит к взрывоопасным газам, поэтому требования к помещению необходимо соблюдать неукоснительно. В помещении необходимо обеспечить:

• наличие вентиляционного канала для вывода продуктов сгорания;
• наличие окна площадью 0,03 м2 на 1 м2 помещения, ширина двери — 80 см;
• высота потолка должна быть не менее 2,5 м, объем комнаты от 15 м2;
• дымоход согласно нормативам, сечение трубы подбирается согласно мощности котла;
• наличие вентиляционного окна в двери либо стене с оборудованием вентиляционной решетки 8 см2 на 1 киловатт мощности прибора;
• огнестойкость стен — 0,75 часа;
• отсутствие мебели поблизости, беспрепятственный доступ к аппарату;
• в наивысшей точке системы отопления обязательно устанавливают расширительный бак;
• установка газоанализатора, который способен перекрыть доступ газа при утечке.

Запрещается устанавливать прибор в ванной и туалете, в жилых помещениях, а двухконтурный аппарат — в кухне. Приборы мощностью от 150 киловатт можно устанавливать только на первом этаже либо в цокольном помещении. При установке в кухне площадь должна рассчитываться по 0,2 м2 на 1 киловатт мощности.

Разновидности и краткое описание

Как уже было сказано, сегодня можно видеть три вида подводок для газового оборудования. Классификация делается на основе материала, из которого изготовлены эти элементы:

• Шланг резиновый, который сделан из прочной резины с армированием его нитками. Такое изделие часто называют резинотканевым. Обладает неплохими эксплуатационными характеристиками. Из всех трех видов этот самый мягкий, то есть имеет наименьшую жесткость, поэтому стоит меньше остальных;
• Трубка из нержавеющей стали – армированный шланг. По внешнему виду напоминает водопроводные трубки. Изготавливается из проволоки, которая в свою очередь, сделана из нержавеющей стали. Сама оплетка имеет желтую полосу, что указывает на предназначение — подводка для газового оборудования;
• Сильфонная подводка. Данный тип имеет самую высокую стоимость, так как изготовлен из металлической гофры, которая способна растягиваться и сжиматься. Имеет самый высокий запас прочности. Именно этот вид подводок рекомендован всеми нормативными документами.

Гибкая подводка газа

На сегодняшний день данные три вида остаются актуальными. Хотя про резиновые шланги уже можно забыть, так как используются они сегодня крайне редко. Связано это со многими техническими моментами, а также ограничениями по эксплуатации, о которых речь будет идти немного ниже.

Разновидности газовых шлангов

Чтобы подключить плиту к центральной магистрали, необходимо выяснить, какой шланг для газовой плиты лучше. Промышленность выпускает несколько типов шлангов, которые отличаются конструкцией и материалом изготовления.

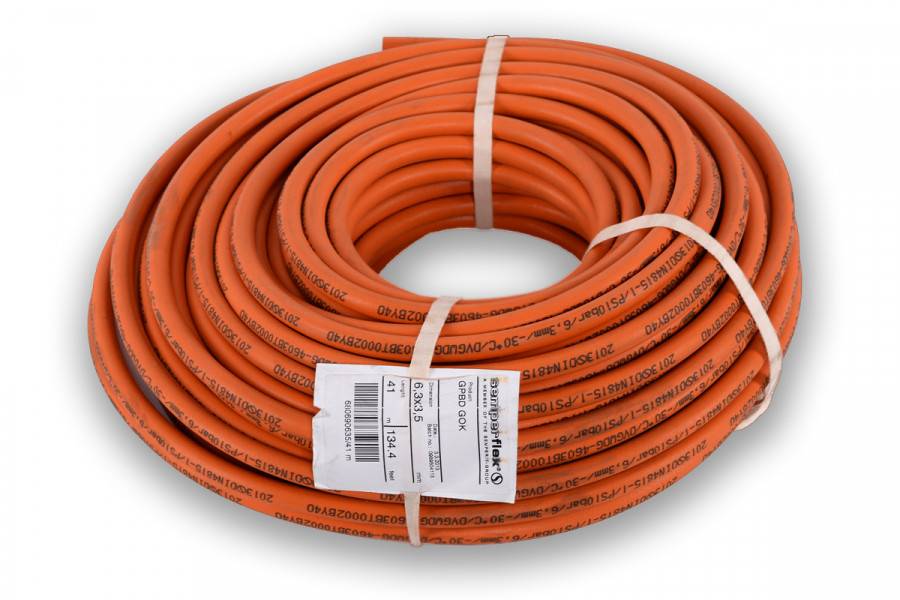

Резинотканевое изделие

Этот газовый шланг для плиты отличается следующими качествами:

• Простой монтаж.
• Невысокая стоимость.
• Отличная гибкость.
• Великолепный электроизолятор.
• Разные диаметры.
• Любая длина.

Самыми мягкими считаются резиновые рукава с текстильной нитью. Эти изделия можно часто встретить у запасливого домовладельца. Резина всегда была великолепным диэлектриком, поэтому её часто используют для подключения баллонов на дачном участке. Такая методика подключения считается самой простой и безопасной одновременно.

К недостаткам резинового шланга можно отнести отсутствие жёсткости, но это свойство играет и положительную роль. Эластичный шланг позволяет устанавливать плиту или баллон в любом месте. При правильном обслуживании срок эксплуатации резинового рукава достигает 10 лет.

Резиновый армированный металлорукав

Для изготовления используется специальная вулканизированная резина, внутри которой проходит текстильная нитка. К преимуществам такого гофрированного шланга относится:

• Низкая стоимость.
• Простой монтаж.
• Высокая прочность.
• Максимальная рабочая температура — 50 градусов.

Наибольшей популярностью пользуются изделия, похожие на шланги, предназначенные для воды. С внешней стороны их закрывает оплётка из стальных нитей. Внутренняя часть сделана из полимерных материалов. Получается металлорукав, отличающийся от водопроводного жёлтыми нитями, вплетёнными в оплётку.

Применение гофрированного металлошланга запрещено в некоторых европейских странах. В России газовики также советуют не пользоваться этими изделиями или проводить их эксплуатацию с соблюдением повышенных мер безопасности.

Расположенный внутри шланга пластик подвергается деструкции. Он начинает разрушаться аналогично резине. Металлическая оплётка отлично проводит электрический ток, поэтому для подключения этого рукава необходимо использовать специальные диэлектрические прокладки.

Сильфонный металлорукав

Газовый шланг — какой лучше выбрать из возможных вариантов, могут подсказать специалисты газовой службы. Они рекомендуют устанавливать сильфонный газовый шланг. Это изделие рассчитано на срок, превышающий 25 лет. Рукав очень легко подключить к колонке, любому котлу.

Чтобы подсоединить плиту, оснащённую электророзжигом, между краном и сильфоновым рукавом необходимо создать изолирующее соединение.

Сильфоном называется оболочка, сделанная из разного материала (например, нержавейка), имеющего высокую плотность и повышенную прочность. Сильфон может выдержать высокую температуру, внешние нагрузки и высокое напряжение.

Металлорукав легко сгибается. Он свободно выдерживает высокое давление (6 атм.). Рабочий диапазон температуры сильфонового гофрированного металлорукава составляет от минус 50 до +200 градусов.

Единственным недостатком является стоимость рукава: она примерно в пять раз выше цены обычных газовых шлангов.

Современная промышленность изготавливает сильфонные гибкие шланги с оригинальным полимерным покрытием. Рукав получает надёжную защиту от коррозии, а также от кислот, выдерживает высокую температуру

Кроме того, полимерное покрытие является отличным электроизоляционным слоем, что очень важно при эксплуатации современных плит, оснащённых подсветкой, электророзжигом и грилем

К основным преимуществам сильфонных металлорукавов можно отнести:

• Материал изготовления — нержавеющая сталь.
• Отвечает установленным стандартам.
• Полимерное покрытие надёжно защищает изделия от любого внешнего воздействия.
• Газоснабжение остаётся целым в любых экстремальных условиях.
• Гарантийный срок — более 30 лет.
• Металлорукав может работать при напряжении более 1500 В.

Как правильно подключить газовый котел к системе водоснабжения

Схема газового отопления.

Схема подключения газового отопительного котла подразумевает обязательное подключение к системе

водоснабжения. Работы на этом этапе схожи с подключением к отопительному контуру. Этот шаг потребует использования данных материалов и инструментов:

• фильтр очистки;
• краны «американки»;
• гаечные ключи;
• герметик.

Подвод холодной воды должен быть снабжен специальным фильтром очистки, позволяющим исключить попадание всевозможных загрязнений в сам аппарат. Краны, используемые для перекрытия доступа к водопроводу, должны иметь разъемные соединения. Такие краны называют «американки». Патрубки холодной воды здесь располагаются слева, а горячей — справа.

Сильфонный газовый шланг: лучший для газовой плиты

Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.

Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.

Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.

Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению

Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.

О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:

Диаметр разъема, дюйм	Длина, м	Цена, рубли
1/2	0,4	от 250
0,8	от 290
1	от 320
1,5	от 400
3	от 780
4	от 950
5	от 1150
3/4	0,6	от 350
1	от 450
2	от 700
2,5	от 900
3	от 1050

Основные преимущества и недостатки использования сильфонных шлангов

Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:

• легко гнутся и растягиваются;
• выдерживают нагрузку до 6 атм.;
• эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
• изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
• соответствуют техническим требованиям бытовой эксплуатации;
• максимально возможный срок службы – до 30 лет со дня монтажа;
• выдерживают влияние электрического тока до 1,5 кВт;
• большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
• совместимость с большинством видов газового оборудования и различной фурнитурой;
• наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.

Простые модели сильфонного шланга представлены в виде гофрированных изделий

Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.

К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.

Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.

Установка

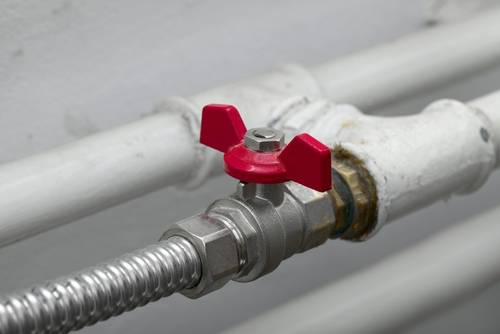

Подключение газовых печей с помощью гибкого шланга выполняется по стандартной схеме, которая состоит из следующих этапов: через каждую квартиру газифицированного дома проходит магистральная труба – стояк. От стояка отходит труба, называемая специалистами отпуском, на конце которой установлен газовый кран. Между краном и отпуском устанавливают газовый счётчик, учитывающий расход топлива. Размер сечения крана обычно составляет 1/2, что соответствует диаметру 15 мм. К крану прикручивают один конец гибкого рукава, обязательно обрабатывая резьбовое соединение герметиком.

Прикручивание шланга должно осуществляться непосредственно к крану, никаких дополнительных соединений и лишних сгонов при этом быть не должно. Использование переходников допускается лишь в случае крайней необходимости, когда нет возможности приобрести совместимый с выходными отверстиями крана и печи шланг. При этом все соединения должны быть также хорошо промазаны герметиком и по окончании монтажа проверены при помощи мыльной пены.

Если при пуске газа на поверхности не появились мыльные пузыри, то монтаж был произведён правильно и прибором можно смело пользоваться. Кроме того, при подключении гибкого рукава необходимо устанавливать прокладки из паронита, оснащённые металлической сеточкой и входящие в комплект шланга. Сеточка будет выступать своеобразным фильтром и предохранять систему от возможных загрязнений.

После того как шланг будет подключен к газовому крану, его следует прикрутить к плите. Для этого на задней стенке прибора расположен входной патрубок, который может располагаться как перпендикулярно к задней стенке печи, так и под небольшим углом по отношению к ней. Угловое расположение патрубка является более предпочтительным, так как не допускает резкого перегибания шланга и позволяет установить плиту практически вплотную к стене.

Достаточно часто входной патрубок имеет резьбу сечением 3/4. В таком случае необходимо использовать футорку – специальный переходник диаметром в 1/2. Подключение шланга к выходу печи или переходнику выполняется при помощи накидной гайки, которая затягивается рожковым ключом. По окончании монтажа соединение промазывают герметиком, а после его высыхания – мыльным раствором. Затем открывают кран газа и тестируют соединение на наличие протечки.

Приведённый выше алгоритм установки носит исключительно рекомендательный характер, так как все работы по подключению плиты при помощи газового шланга должны выполняться только специалистом-газовщиком

Если по каким-либо причинам монтаж приходится выполнять самостоятельно, то следует ознакомиться с некоторыми правилами, которые помогут правильно подсоединить гибкий шланг, соблюдая при этом все меры предосторожности

• Спрятать рукав в пол или стену кухни не получится: он должен располагаться в хорошо доступном месте и находиться в свободном состоянии.
• Шланг не должен быть перекручен и слишком согнут. Предельно допустимый радиус изгиба рукава должен быть больше суммы трёх его диаметров.
• Окрашивать газовый шланг запрещено. Краска способствует чрезмерному высыханию резины и грозит быстрым её растрескиванием.
• Элементы соединения шлангов и переходники часто бывают выполнены из разных металлов, что грозит электролитическими процессами и повреждением металлических деталей. Для предотвращения подобных неприятностей прикручивать можно только совместимые металлы: медь с латунью и сталь со сталью.
• Излишнее перетягивание гаек может вызвать их срыв и потребует замены всего шланга.
• Установка гибких рукавов длиной свыше 4,5 метров запрещена. В случае значительного удаления газовой плиты от магистрального крана выполняют наращивание отвода при помощи стальных труб. Выполнение любых сварочных работ по удлинению «отпуска» должно производиться после полного отключения дома от газоснабжения и только специалистами газовых служб.
• По окончании подключения гибкого шланга в абонентской газовой книжке ставят пометку с точной датой установки. Эта информация поможет не пропустить сроки и вовремя поменять рукав.

Достоинства сильфонного шланга

1. Это изделие очень легко гнется, но в то же время способно выдерживать до 6 атмосфер, может функционировать при температуре от -50 до +200 оC.
2. Внешняя оплетка изготавливается из нержавеющего металла, что соответствует всем нормам ГОСТ, а также техническим требованиям по эксплуатации в быту.
3. Электроизоляционный слой из полимеров гарантирует надежную защиту от любого механического воздействия и токов высокой частоты (на кухне есть бытовые приборы — такие, как микроволновки).
4. Прочность шланга гарантирует целостность подсоединения в различных экстремальных ситуациях, например, в случае землетрясения.
5. Впечатляет длительность эксплуатации — около 30 лет со дня установки.
6. Стойкость от воздействия электрического тока — до 1,5 кВт.

При всех его положительных качествах, есть только один негативный момент — это стоимость, которая в пять раз выше любого другого аналогичного изделия. Сильфонные шланги с полимерным покрытием устойчивы к воздействию разных кислот, содержащихся в химических средствах, которыми пользуются хозяйки для уборки и дезинфекции на кухне. Специалисты уверяют, что такие изделия могут работать практически в любых условиях — аналогичные покрытия применяются на производстве, где нужны серьезные меры по защите от агрессивной среды.

Если у вас установлена плита с электрическим розжигом, то между краном подачи газа и сильфонным изделием необходимо установить специальные соединения, обеспечивающие надежную изоляцию.

Другие виды газовых шлангов для газовых плит: размеры, цены

Газовый резиновый шланг в металлической оплетке имеет внутреннюю часть, выполненную из полимерных материалов, которая сверху покрывается слоем вулканизированной резины. Снаружи шланги оплетены особыми стальными нитями, создающими так называемый армированный слой.

Основным минусом использования шлангов считается высокая способность стали пропускать электричество, а также подверженность внутреннего полимерного материала разрушениям, которые можно не заметить из-за присутствия верхних слоев. Если плита не эксплуатируется, на это время рекомендуют перекрывать газовый шланг, что позволит увеличить срок его эксплуатации. Цена за готовое изделие длиной 60 см стартует от 140 рублей.

Применяя этот тип подключения, дополнительно нужно монтировать диэлектрические вставки, которые устанавливаются в месте стыка шланга и газовой трубы. Присутствие диэлектрика убережет газовую плиту и сам шланг от воздействия блуждающего тока, который может стать причиной возникновения пожара.

Газовый резиновый шланг в металлической оплетке имеет недостаток — это высокая способность стали пропускать электричество.

Преимущества использования резинового армированного шланга:

• доступная стоимость;
• простота монтажа;
• эксплуатация в большом температурном диапазоне: от -35 до +50 °С;
• широкий выбор длины и диаметра.

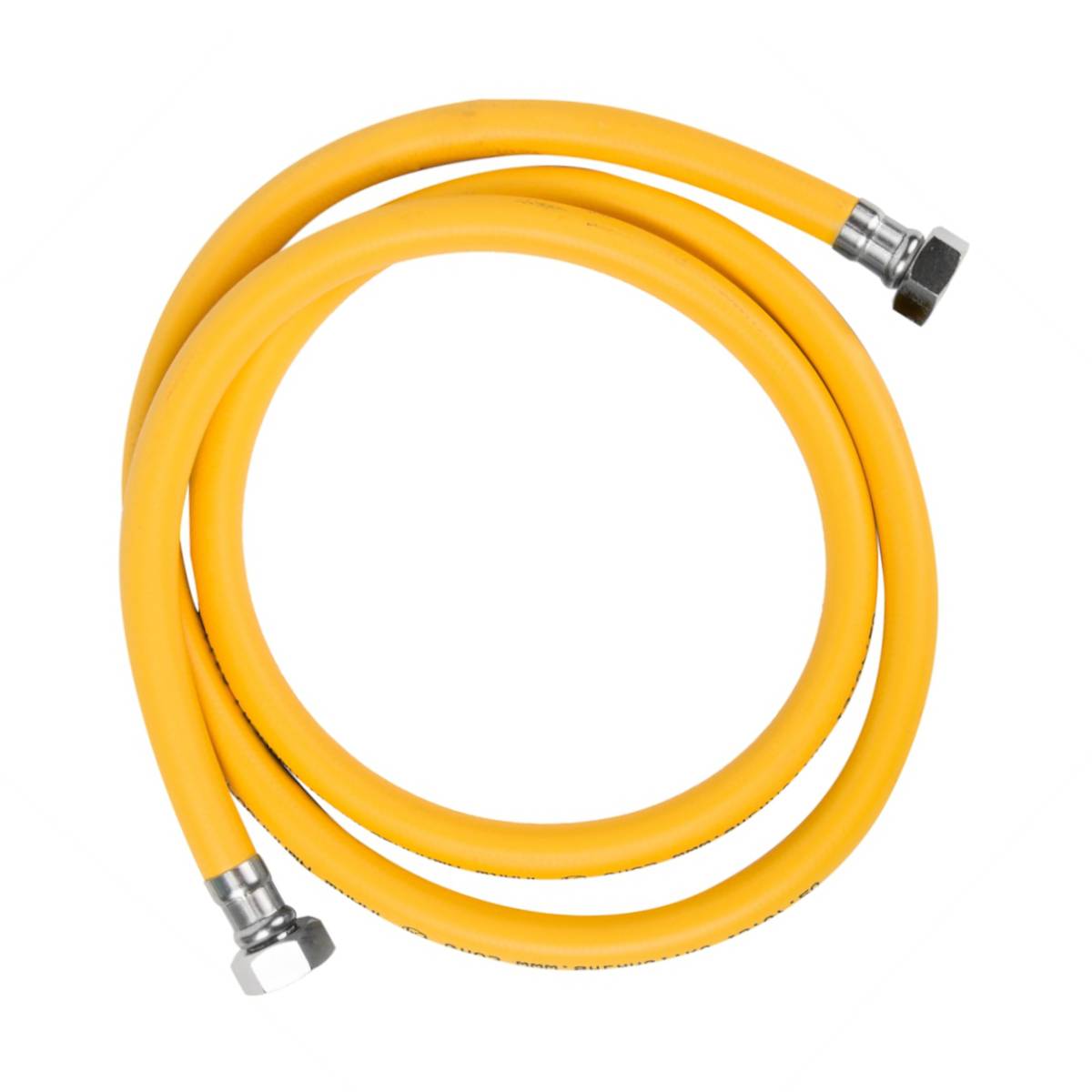

Армированный рукав ПВХ считается более современным, чем перечисленные выше варианты благодаря тому, что особенности материала не позволяют изделию проводить электрический ток. К тому же поливинилхлорид разрушается не так легко, как резина. Дополнительную прочность шлангу обеспечивает наличие двух слоев ПВХ. Внутри рукава находится черный материал, а верхний слой чаще всего отличается желтым цветом. Применяется для подводки различных типов газовой смеси: ацетилена, пропана и бутана.

Газовый шланг ПВХ для газовой плиты рассчитан на рабочее давление до 0,63 Мпа, а температура, при которой возможна эксплуатация газа, варьируется от -20 до +90 °С, что является значительным преимуществом. Другим положительным моментом использования изделий из ПВХ считается большой разброс размеров, при этом максимальная длина газового шланга для газовой плиты – 5 метров, а минимальная – 0,4 м. Для изготовления фитингов применяется оцинкованная сталь, а диэлектрические свойства обеспечиваются благодаря присутствию паронитовой прокладки.

Другие преимущества изделия:

• не разрушается при соприкосновении с горячей плитой;
• доступная стоимость, цена за метр изделия стартует от 170 рублей;
• не подвержен разрушению при попадании горячих капель масла;
• подходит для использования в условиях повышенных нагрузок;
• продолжительный срок эксплуатации: минимум – 12 лет, максимум – 20 лет.

Газовый шланг ПВХ считается более современным, применяется для подводки различных типов газовой смеси.
