Принципы использования электрических двигателей
Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.
Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:
https://youtube.com/watch?v=HSzh7bGykq8
Создавая инструмент самостоятельно, помните, что он является средством повышенной опасности. Необходимо включить в схему блокирующую кнопку, срабатывающую при заклинивании или поломке ножа. Нельзя работать с электрическими косилками во влажную погоду, по утренней росе.
Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.
Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна
Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками
Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.
В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.
Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.
Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.
Использование двигателя бензопилы в газонокосилке не требует дополнительной защиты. Он и так выполнен в пылевлагозащитном исполнении. Воздушные фильтры забиваются реже.
Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.
Дополнительные работы
Чтобы сделать переднюю съемную решетку, используется стальная проволока и мягкая полоса (40х4 мм). К функциям этой детали специалисты относят:
- защиту мотора от повреждения (при обрыве режущего элемента);
- предотвращение соскальзывания ножа с вала мотора;
- фиксацию травы для быстрого и легкого скашивания.
Схема подключения коллекторного электродвигателя стиральной машины.
Решетка изготавливается так, чтобы она могла обеспечить зазор от ножей в 1 см спереди и по 2 см снизу и сверху. Режущий элемент вырезается из стальной полосы (длина 400 мм, размеры 4х30 мм). Полоса приваривается к трубе, внутренний диаметр которой должен совпадать с диаметром вала мотора. В трубе нарезается 2 отверстия (под болты М6). Затем нож затачивается и балансируется. Для этого потребуется вывесить режущий элемент за ось. Лишний металл удаляется.
Так как работающий нож обладает большой инерцией, при дисбалансе наблюдается вибрация. Значительная инерция необходима при попадании под режущий элемент толстого сучка дерева. Если диаметр сучка 5-8 мм, тогда газонокосилка будет работать без проблем.
Чтобы зафиксировать нож на валу мотора, используют контргайки и гроверные шайбы. Из-за низкой мощности силового агрегата режущий элемент заклинит, мотор остановится. Для защиты последнего устройства предусмотрен термовыключатель.
Для изготовления ручки управления газонокосилкой используется водопроводная полдюймовая труба. Форма и параметры зависят от комплекции оператора. Ручка крепится к раме болтами. На ней устанавливаются крючки для наматывания кабеля.
В процессе эксплуатации аппарата рекомендуется следить, чтобы кабель не попал под режущий элемент. В противном случае оператор будет поражен током. Чтобы защитить пользователя от подобной ситуации, рекомендуется установить на ручку резиновые наконечники (дополнительная электрощита).
Как сделать газонокосилку своими руками
Устройство
Чтобы собственноручно сделать газонокосилку для травы, требуется иметь в наличии определенный набор элементов. Главным из них станет электрический двигатель от любого устройства, которое на данный момент не используют по разным причинам. Моторы от маленьких электроприборов вряд ли смогут выдерживать ощутимые нагрузки, которые 100% появятся при скашивании травы. Они чересчур быстро перегреваются и даже ломаются, а производить их ремонт попросту нет смысла.
Более того, нам потребуется каркас из металла, на который будут прикреплены все элементы устройства
Важно, чтобы на нем не осталось следов коррозионного воздействия, а все части были в целом виде и не имели повреждений. Если нет возможности отыскать подходящий каркас, то можно сделать его своими руками из металлических труб. Кроме того, для собственноручного изготовления газонокосилки нужен шнур электропитания, как можно длиннее
Но это будет лишь в том случае, если вам интересен вариант самодельной электрической косилки. Более того, нужны колеса с малым диаметром. Для передвижения без препятствий самоходной косилки по всей площадки участки хватит и радиуса колес не меньше 0.1 метра. Еще нужен будет специализированный защитный чехол, который будет закреплен вокруг резаков
Кроме того, для собственноручного изготовления газонокосилки нужен шнур электропитания, как можно длиннее. Но это будет лишь в том случае, если вам интересен вариант самодельной электрической косилки. Более того, нужны колеса с малым диаметром. Для передвижения без препятствий самоходной косилки по всей площадки участки хватит и радиуса колес не меньше 0.1 метра. Еще нужен будет специализированный защитный чехол, который будет закреплен вокруг резаков.
Его можно изготовить из листа металла или выбрать по размеру готовое решение, которое идеально подходит. Кроме того, нужен защитный чехол, который будет в полной мере обеспечивать человеческую безопасность при управлении газонокосилки. Более того, он будет беречь резаки от камней. В зависимости от тех особенностей конструкции, которые вам требуются, к газонокосилке можно добавить и иные элементы. К примеру, травосборник даст возможность не оставлять скошенную траву на всей территории, а собирать ее в особую емкость. Она может быть пластиковой, тканевой или комбинированной.
Решения из ткани довольно легкие и компактные, но их нужно время от времени стирать. Когда в сетке начинают забиваться ячейки, то получается своеобразная воздушная пробка, что может стать вполне реальной причиной перегревания электромотора. Аналоги из пластика делают с использованием материалов высокого качества.
Если в них случайно попадет необычный предмет, то это никоим образом не нарушит функционирование устройства. Емкость из пластика несложно очищать. Комбинированные варианты чаще всего поставляют с дорогостоящими типами газонокосилок, из-за чего будут обладать достоинствами обеих типов емкостей. Еще устройство может быть укомплектовано элементами триммера бензинового типа, а еси вам интересует косилка с бензобаком или ее делают из триммера.
Подготовительный этап
Более того, очень важным этапом в подготовке до того, как изготовить электрическую газонокосилку своими руками, будет создание схемы чертежей для будущей конструкции. Это поможет вам соблюсти правильное размещение всех компонентов для будущей конструкции и изготовить правильный по форме каркас, который будет способен выдерживать массу всех элементов и будет выглядеть красиво в точки зрения эстетики. Кроме того, у указанному списку можно добавить всевозможные элементы такие как переходник или цепь, если самоходное устройство для скашивания травы будет выполнен из бензопилы или дрели.
Принципы конструирования самодельной косилки
Перед тем как сделать газонокосилку своими руками, необходимо оценить территорию предстоящего покоса – площадь и рельефность. От этих параметров зависит мощность оборудования, ширина захвата и высота скашивания.
Расчет типа двигателя и его мощности
Для изготовления подойдет практически любой исправный движок от электроинструмента или бытовой техники: стиральной машинки, пылесоса, дрели, бензопилы или болгарки. Оптимальный вариант – асинхронный двигатель мощностью от 500 Вт, число оборотов – порядка 3000 об/мин.
Важно! Чем больше количество оборотов за минуту, тем ровнее и качественнее кошение. При этом линейная скорость вращения резца зависит от ширины захвата
При увеличении диаметра окружности вращения режущей кромки число оборотов падает.
Чтобы уравновесить показатели и преодолеть возрастающее сопротивление, придется устанавливать двигатель более мощный. Например, для кошения травы полосой в 50 см подойдет электродвигатель на 1500 Вт, выдающий 1500 об/мин. С работой справится и силовой механизм на 500 Вт, однако для поддержания нормального качества скоса регулярно придется затачивать ножи.

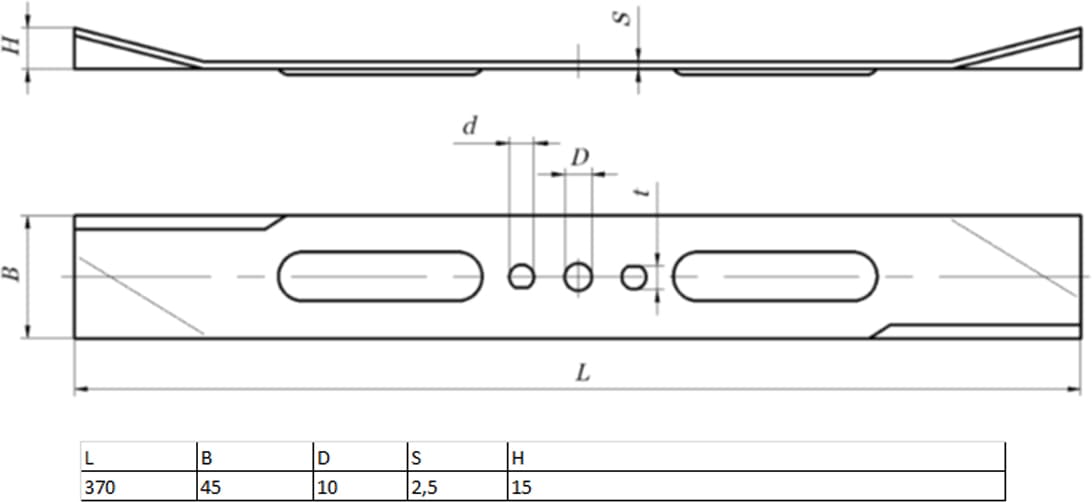

Оптимальная форма и материал ножа
Самым простым в изготовлении, надежным и достаточно эффективным считается горизонтальный двухлопастный нож, так называемый, пропеллер. Сделать его можно одним из способов.
Способ 1. Цельный резак. Нож вырезается из полосы инструментальной стали. Его длина соответствует величине захвата косилки (30-50 см), а ширина составляет около 20-50 мм. По фронтальной стороне выполняется заточка под углом от 60°, а тыльная часть немного изгибается. Конфигурация пропеллера обеспечивает равномерную укладку скошенной травы.
Способ 2. Сборный нож. Два коротких резака (по 60-80 мм) устанавливаются с разных сторон оправки под углом в 180 ° относительно друг друга.
Для фиксации заостренных отрезков используют один или два болта. Первый вариант менее надежный, но имеет существенный плюс – при попадании на твердый предмет резак не ломается, а складывается.
Рекомендации по изготовлению ножа:
- в качестве материала хорошо использовать полотно для ножовки по дереву или инструментальную сталь толщиной 2 мм;
- режущие кромки желательно немного загнуть вниз – это снизит наматывание растительности на вал движка;
- нож должен иметь четкую центровку, в противном случае даже незначительное биение приведет к сильной вибрации и разрушит соединения рабочих узлов;
- вал двигателя дополнительно следует защитить металлическим кожухом – его роль может выполнять жестяная консервная банка.
Корпус установки и косильный щит
Рама газонокосилки одновременно выступает оправой для ножа и корпусом, на который крепятся все детали. Самое простое решение косильного щита – использование готовой формы. Например, неглубокий металлический таз, сковорода большого размера или дно от кастрюли. В заготовке достаточно подготовить отверстие для установки вала двигателя.
Совет. Роль основы газонокосилки могут выполнять различные движущие механизмы: шасси от старой детской коляски, тачки и тому подобное.
Если подходящих деталей нет, то раму и оправу для ножей получится изготовить из стальных уголков или труб. Для создания платформы подойдет доска, плотная фанера или металлическое полотно толщиной 4 мм.
Габариты колес и ручки управления
Размер колес зависит от рельефа местности и предпочтительной высоты газона. С точки зрения эстетичности, оптимальная высота «лужайки» – 5-6 см. Если размер колес слишком большой, то трава срезается неравномерно, а низкая посадка платформы затрудняет прохождение газонокосилки по участку.
Количество колес выбирается по усмотрению мастера
При этом важно учесть некоторые нюансы:
- трех- и четырехколесные модели устойчивы и обеспечивают одинаковую высоту покоса;
- двухколесная косилка более маневренна, что позволяет срезать траву в труднодоступных местах;
- при изготовлении газонокосилки на два колеса надо предусмотреть раму, защищающую нож от касания земли;
- в трехколесных агрегатах два колеса размещаются со стороны рукоятки, а одно спереди – это облегчит разворот газонокосилки.
Рукоятку для косилки можно наварить из металлической или водопроводной трубы диаметром около 3 см, сделать из черенка лопаты, снять из старой тележки или коляски.
Ход работы
Ну, что же, начнем работу. Если в процессе изготовления газонокосилки своими руками вы поймете, что каких-то деталей не хватает или лучше вместо одних деталей взять другие – не беда, это нормально. Ведь когда мастеришь что-то своими руками, втягиваешься в творческий процесс и сам не замечаешь, как улучшаешь первоначальный проект. В вашем случае произойдет точно также. Но не будем «углубляться в философию», а займемся делом.
Первое что сделаем своими руками – изготовим шасси тележки, к которому нужно приделать колеса. Шасси должно быть расположено невысоко от земли, мы ведь делаем газонокосилку, а не тележку для вывоза садового мусора.
В центре платформы вырезаем круглое отверстие, такое чтобы в него проходил вал двигателя и оставался некоторый зазор. Ставим двигатель валом вниз так, чтобы вал зашел в подготовленное отверстие. Намечаем на платформе место под раму двигателя.
Складываем из уголков раму и привариваем их друг к другу. Чтобы двигатель надежно в этой раме «сидел», можно дополнительно прикрутить его специальным хомутом – приваривать корпус двигателя к раме не нужно. Далее устанавливаем ручку газонокосилки. Ее можно приварить, но лучше закрепить на уголки болтами, чтобы газонокосилку можно было потом, разобрать, если возникнет такая необходимость.
Теперь нам нужно подключить двигатель. В данном случае, лучше пусковой конденсатор и другую электрику установить в специальную пластиковую коробку. Если коробки под рукой не окажется, можно взять обычную пластиковую бутылку. Такую бутылку можно закрепить у самого двигателя, а вот выключатель лучше разместить на ручке косилки, для пущего удобства.
Теперь закрепляем на валу двигателя подходящую втулку, одеваем на нее нож или режущий диск и закрепляем его
В данном случае важно, чтобы нож располагался на нужной высоте и был надежно закреплен. Чтобы нож можно было одеть на втулку, возможно, придется рассверлить отверстие в нем – смотрите сами. Все, электрическая газонокосилка готова, теперь остается подключить ее к сети и устроить первую стрижку вашего газона
Все, электрическая газонокосилка готова, теперь остается подключить ее к сети и устроить первую стрижку вашего газона.
Меры безопасности
Используя самодельную газонокосилку, будьте осторожны. Не включайте прибор в дождь или когда трава еще не успела высохнуть. У заводских газонокосилок все электрические провода надежно изолированы, а двигатель заключен в непромокаемый кожух. В нашем случае, если нам вздумается косить травку в дождь или после него – поражения электрическим током не избежать.
Не передавайте газонокосилку детям, а равно не используйте ее близ играющих детей и домашних животных. Перед тем как стричь газон убедитесь, что в траве не лежат инородные предметы: детские игрушки, камни, садовые шланги и прочее. Если нож заклинит во время работы, не лезьте к нему, пока не обесточите газонокосилку. Будьте благоразумны, и все будет хорошо!
Поделитесь своим мнением — оставьте комментарий
Затачивание лезвий в домашних условиях
Точить ножи от газонокосилки самостоятельно можно с помощью следующих инструментов и приспособлений:
- болгарки;
- точильного станка;
- напильника;
- наждачной бумаги;
- оселка (бруска) или абразивного камня.
Перед затачиванием следует надеть перчатки. Если работа будет выполняться на точильном станке или с помощью угловой шлифовальной машины, то нужно для защиты глаз от частиц абразива или металла воспользоваться маской или очками.
При работе на точильном станке режущую насадку подносят к вращающемуся кругу и прислоняют лезвие к наждаку под определенным наклоном. Чтобы выровнять кромку первоначально ставят крупнозернистый круг. Доводку и шлифование выполняют на мелкозернистом круге. Если есть возможность, то шлифуют деталь войлочным кругом — он предназначен для полирования. Некоторые станки оснащены приспособлениями, позволяющими закреплять обрабатываемые детали — это облегчает процесс заточки.
Точить лезвия ножей с помощью ручных приспособлений или болгарки рекомендуется, предварительно зажав насадку в слесарных тисках. Если режущая кромка рабочей насадки сильно повреждена, то ее можно обрезать, но только сразу с двух сторон. Во всех случаях сильных усилий прикладывать не следует. В итоге лезвия должны быть заточены под углом 30 градусов.
После точения проверяют балансировку лезвий. Для этого в отверстие под болт вставляют, например, отвертку. Затем поднимают ее в вертикальное положение: нож при этом должен остаться в горизонтальной плоскости. Когда происходит перекос, следует восстанавливать нарушенный баланс. Это делают простым стачиванием металла с более тяжелой (перевесившей) стороны насадки. Снятие слоев материала выполняют понемногу, проверяя сбалансированность.
Как сделать своими руками
Лезвия для газонного триммера могут быть как в виде одной сплошной длинной планки, так и двух более коротких пластин. Проще всего сделать одно длинное лезвие. Дело в том, что сбалансировать два отдельных режущих элемента, которые работают синхронно на высоких оборотах очень сложно. От точности баланса лезвия зависит равномерность его работы, вибрация, а также это отражается на ресурсе устройства и удобстве его применения.
Сделать лезвие довольно просто. В первую очередь нужно взять лист стали толщиной не менее 3 мм и вырезать с помощью болгарки полотно будущего режущего элемента. Габариты пластины примерно такие: ширина от 40 до 60 мм, а длина может быть в пределах 30 — 50 см. Длина полотна зависит от диаметра защитного купола.
Для участков с каменистой почвой рекомендуется делать нож из более толстого листа металла.
После того как полотно было вырезано нужно сделать кромку лезвия, а также лопасти ножа. Они нужны для создания завихрения в процессе кошения травы. Длина лопасти вдоль полотна составляет 50 мм, а поперёк 25 мм. Высота изгиба около 15 мм. Сама режущая кромка должна быть в длину 60 — 80 мм. Стачивается она от края полотна.
Важно помнить то, что расположение лезвий и лопастей на обоих концах должно быть противоположно друг другу. Также стоит учитывать направление движения ножа. Строго по центру самодельного ножа для садового триммера проделывается крепёжное отверстие
В идеале, если всё сделано правильно, полотно уже будет сбалансировано. Это можно проверить, надев его на горизонтальны прут и посмотрев насколько ровно нож задерживается в горизонтальном положении. Возможно пластина будет отклоняться в какую-нибудь сторону. Тогда нужно немного сточить часть более тяжёлого края, но делать это нужно очень аккуратно, чтобы не перестараться
Строго по центру самодельного ножа для садового триммера проделывается крепёжное отверстие. В идеале, если всё сделано правильно, полотно уже будет сбалансировано. Это можно проверить, надев его на горизонтальны прут и посмотрев насколько ровно нож задерживается в горизонтальном положении. Возможно пластина будет отклоняться в какую-нибудь сторону. Тогда нужно немного сточить часть более тяжёлого края, но делать это нужно очень аккуратно, чтобы не перестараться.
Обычно этого делать не придётся, если крепёжное отверстие отцентрировано, но перепроверять баланс нужно обязательно. Плохо сбалансированный нож в процессе эксплуатации вызывает биение и пагубно отражается на ресурсе газонокосилки.
Делать самодельные односторонние ножи не рекомендуется. Их довольно трудно балансировать, а во время работы положение одного элемента относительно другого может сбиться. Это вызовет дисбаланс и негативно отразится на удобстве кошения травы и техническом состоянии аппарата.

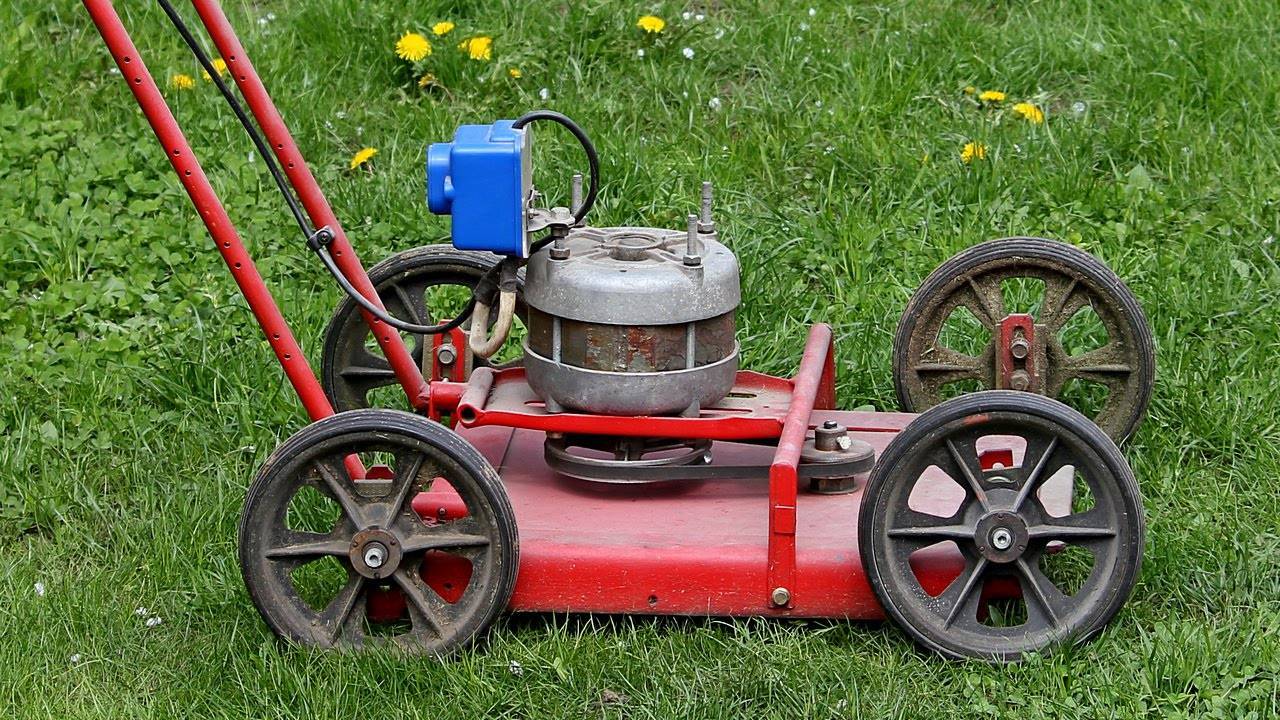

Как сделать электрическую газонокосилку из стиральной машинки
Чтобы сделать мотокосу своими руками, понадобится:
- двигатель стиральной машины;
- колеса (2–4);
- металлический лист (30х50 см, толщина не более 4 мм);
- стальные ножи/диски;
- профильные трубы;
- электрический кабель;
- вилка;
- включатель/выключатель.
Электрический двигатель желательно использовать асинхронный, он издает меньше шума. Достаточно, чтобы мощность достигала 180 Вт. Чем мощнее мотор, тем эффективнее процесс.
Колеса можно снять с тележки или старой детской коляски. Можно изготовить и самому. Рекомендуется брать 4 колеса. Это позволит эффективно косить траву на неровных участках. Устройство с двумя колесами будет более маневренным и подвижным, но не таким эффективным. Высота колес должна на 5–6 см превышать уровень земли. Такой длины останется трава после выкашивания.
В качестве платформы можно использовать старые миски или небольшие кастрюли/тазики. Главное, чтобы они не были слишком глубокими и имели высокую прочность.
Профильную трубу можно заменить на водопроводную либо использовать ручки от тележки. Это не имеет значения. Труба используется для изготовления рукоятки.
Нож может быть как цельным, так и составным. Цельные ножи изготавливают в виде пластины, заточенной по всей длине. Посередине необходимо проделать отверстие. В качестве материала подойдет твердая сталь. Затачивать пластину необходимо под углом в 60 градусов. Так она не будет быстро затупляться. Тыльная сторона должна быть слегка изогнута, как у пропеллера. Это необходимо для равномерного скашивания сорняков.
Чтобы сорняки не наматывались на вал с вращающимися лопастями, на него нужно установить так называемый «кожух». В качестве защитного элемента подойдет обычная консервная банка.
Такой нож может прослужить долго. Но если ему на пути попадется огромный камень, он тут же сломается. Более надежные — складные ножи.
Для составных ножей подойдет менее твердая сталь. Пластины затачиваются не по всей длине, а только на небольших участках в 5 см. Поэтому в случае удара лопасти не сломаются, а лишь загнутся, а приводной вал останется невредимым.
По такому же принципу работают двигатели моторных лодок. Фигурные ножи защищают приводной вал от скопления на нем сорняков. Их длина должна быть в пределах 50 см. Специалисты рекомендуют использовать ножи в форме диска. Они более прочные и надежные.
Изготовление
Первая необходимая деталь — это каркас. Чтобы сократить время, используют старые шасси от повозок или колясок. В комплекте сразу идут колеса и ручка. Сверху каркаса просто кладется лист металла и закрепляется сваркой.
Если готовой детали под рукой нет, изготовляем самостоятельно. Для этого потребуется металлический уголок (25х25 мм), из которого делаем раму. Затем из него же делаем стойки, к которым будут крепиться колеса. Количество стоек равно количеству колес. После этого делаем ручку и прикрепляем к каркасу. Форма зависит от ваших предпочтений — П-образная, дугой или просто 2 рукоятки. На ручке необходимо расположить крючки, на которые будет наматываться кабель.
В центре шасси делаем отверстие для вала электродвигателя. Устанавливаем мотор на шасси валом вниз. К валу болтами прикрепляем ножи. Двигатель желательно защитить коробкой. Если ее нет, можно заменить на пластиковую бутылку.
На рукоятке размещаем выключатель и вилку. Кнопку включения/выключения можно позаимствовать у старой стиралки.
Электрический кабель присоединяем к мотору. С помощью изоленты соединяем провод с вилкой и выключателем. Для безопасности рукоятки нужно укрыть резиновым покрытием.
Ну вот и все. Газонокосилка готова к использованию.
Как сделать косилку из старого пылесоса?
В этом разделе мы расскажем о том, как сделать самодельную газонокосилку из того, что есть под рукой, а также можно найти на ближайшей свалке или пункте приема черного/цветного металла. Основу косилки составляет любая детская коляска, которая будет выполнять роль шасси. Для упрощения конструкции мы отказались от регулировки высоты скашивания, а также заменили металлический нож на леску.
Кроме того, потребуются:
- уголки для изготовления каркаса, на котором будут закреплены двигатель и редуктор;
- ненужная кастрюля объемом 5–10 л;
- подшипники;
- вал с креплением для установки ножа или лески;
- шкивы с соотношением диаметров 1:3;
- подходящий ремень;
- ролик или шкив для натяжения ремня;
- длинный винт/болт и гайки для изготовления механизма натяжения ремня;
- нож или леска.
Затем поступайте так:
- Снимите с мотора передний кожух и крыльчатку, затем наденьте на вал маленький шкив и какую-нибудь небольшую крыльчатку, которая будет охлаждать электродвигатель.
- Сделайте вал редуктора с двумя разнесенными подшипниками и установленным между ними большим шкивом. К нижнему концу вала редуктора прикрепите переходник для установки ножа или лески.
- Сварите раму с местами для установки двигателя и вала редуктора, а также соответствующим крепежом. Двигатель должен возвышаться над редуктором, а шкивы мотора и редуктора находится в одной плоскости.
- Установите мотор и вал редуктора, закрепите, затем убедитесь, что все надежно зафиксировано, а шкивы находятся в одной плоскости и высота их расположения одинакова.
- Смонтируйте механизм натяжения ремня, затем наденьте ремень, натяните и подключите двигатель к сети. Оставьте его работать на одну минуту, затем 5, 10 и 30 минут, каждый раз после выключения проверяя нагрев мотора. Если он холодный или едва теплый, все нормально, если же сильно теплый или горячий, вы что-то сделали неправильно.
- Убедившись, что все работает нормально, просверлите в обрезанном днище кастрюли отверстие для вала редуктора и вырежьте кусок юбки на 1/3 или ¼ длины окружности. Приварите или приклепайте к деке удлинитель, делающий ее похожей на улитку и обеспечивающий лучший выброс травы. Помните, удлинитель надо ставить так, чтобы идущий от ножа поток воздуха выходил вдоль него. Если вы хотите сделать мульчирующую косилку, то такая прорезь не нужна.
- Закрепите деку на раме, направив отверстие для выброса в бок.
- Установите нож или леску.
- Установите на ручке коляски кнопку для включения двигателя.
- Подключите косилку через удлинитель к сети, затем опробуйте на газоне или лужайке.
Из пылесоса
Ее изготовление несложно, поэтому под силу любому огороднику.
Главное иметь терпение и нужные детали:
- колеса (подойдут от коляски);
- варочный аппарат;
- 2 стальных листа;
- ножовку или старую пилу.
Чтобы газонокосилка, собранная своими руками, двигалась легко, рекомендуется использовать колеса большого диаметра, для которых неровности на участке не страшны.
Далее готовят площадку, на которую установят в дальнейшем мотор пылесоса.
Для ее изготовления подойдет сталь. На опоре мотор помещают так, чтобы вал был в нижней области.
Осталось его защитить кожухом, толщина которого составляет 1,2 мм. Диаметр же отверстий «защиты» требуется на 4 мм больший, чем диаметр вала. Если размеры вашего участка значительные, нужно подумать об удлинителе, который наматывается на катушку. Еще нужно не забывать, что от земли двигательная установка находиться должна на удалении 3-4 см, чтобы, работая, не повредился аппарат.
На вал двигателя устанавливается металлический диск, который сделать можно из листового металла, приварив затем его к концу вала двигателя. Размерный коэффициент диска составляет 38-40 мм.
Процесс сборки
При изготовлении самодельной газонокосилки действуют в следующем порядке:
- К шасси прикрепляют косильный щит. Если готового шасси раздобыть не удалось, поступают иначе: к косильному щиту приваривают оси и на них напрессовывают колеса с установленными в них подшипниками.
- В косильном щите вырезают отверстие с диаметром, на несколько миллиметров превышающим диаметр вала электромотора.
- На щите располагают электромотор, пропустив его вал в только что проделанное отверстие. Определив таким образом правильное его положение, можно будет подобрать оптимальные размеры опорной рамы.
- При помощи электросварки изготавливают из уголка раму для электромотора. В ее конструкции можно предусмотреть место и для пластиковой коробки для электрических деталей.
- Прикручивают двигатель к раме, на валу закрепляют нож.
- Далее к раме прикручивают жестяной кожух для защиты мотора от пыли. В кожухе высверливают множество отверстий для вентиляции.
- К косильному щиту или шасси прикрепляют ручку, изготовленную в виде буквы «П».
- В передней части приваривают или прикручивают болтами защитную решетку либо дугу. У решетки преимуществ больше: она придерживает траву, обеспечивая ровный срез, предотвращает соскальзывание ножа с вала и удерживает его в случае обрыва.
- К косильному щиту приваривают болт для подсоединения заземляющей жилы.
- К клеммам пускового устройства подсоединяют провод, а его третью жилу в желто-зеленой изоляции (заземление) — к болту на косильном щите.
Газонокосилка готова, можно приступать к испытаниям.
