Как сделать газогенератор своими руками: особенности изготовления самодельного устройства

Преимущества и недостатки агрегата

Среди преимуществ использования газогенераторов следует отметить:

  • довольно высокий КПД, который может достигать 80-95% (для сравнения — 60%-ный КПД у твердотопливных котлов считается очень хорошим достижением);
  • длительный процесс горения топлива, который избавляет от необходимости часто его подкладывать (дрова могут гореть до 25 часов, процесс горения угля может длиться до 5-8 дней);
  • полное сгорание топлива, поэтому процедура очистки зольника и газохода проводится очень редко;
  • регулируемый процесс горения можно автоматизировать;
  • в процессе работы выделяется минимальное количество вредных веществ;
  • снижаются затраты на обогрев жилища;
  • можно загружать в топку поленья до одного метра длиной;
  • в отдельных моделях генераторов можно использовать свежесрубленное дерево или древесину с влажностью 50%.

Возможность автоматизировать работу устройства, а также материалы, которые используются при их создании, делают дровяной газогенератор более безопасным, чем традиционный твердотопливный котел.

В качестве топлива для газогенератора можно использовать не только дрова, но и торф, уголь, опилки, старый паркет, а также некоторые другие отходы

Однако есть у этого агрегата и ряд недостатков, которые следует принять во внимание:

  • В большинстве моделей для подачи воздуха используется электрический вентилятор, из-за которого устройство можно считать энергозависимым.
  • При снижении мощности генератора более чем на 50% горение теряет стабильность, в результате чего выделяется деготь, загрязняющий газоход.
  • Чтобы избежать выпадения конденсата, температуру обработки отопления необходимо поддерживать на уровне 60 и более градусов.

Кроме того, стоимость генераторов, которые предлагает промышленное производство, почти в 2 раза превышает расходы на покупку твердотопливного котла. Можно существенно сократить эти затраты, изготовив агрегат самостоятельно.

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

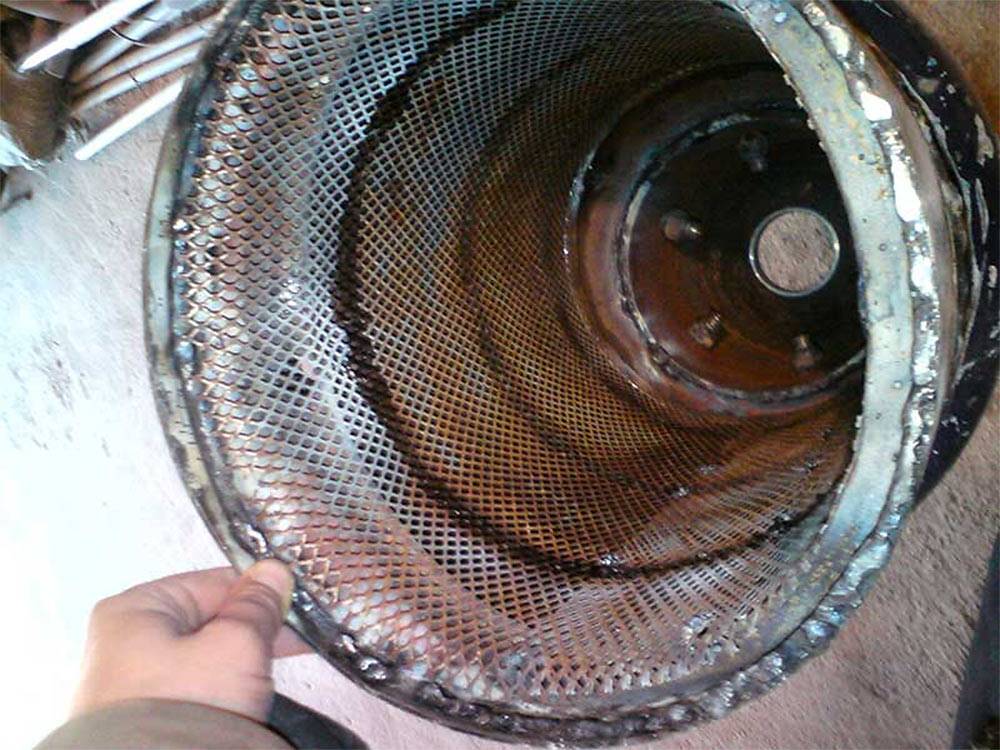

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

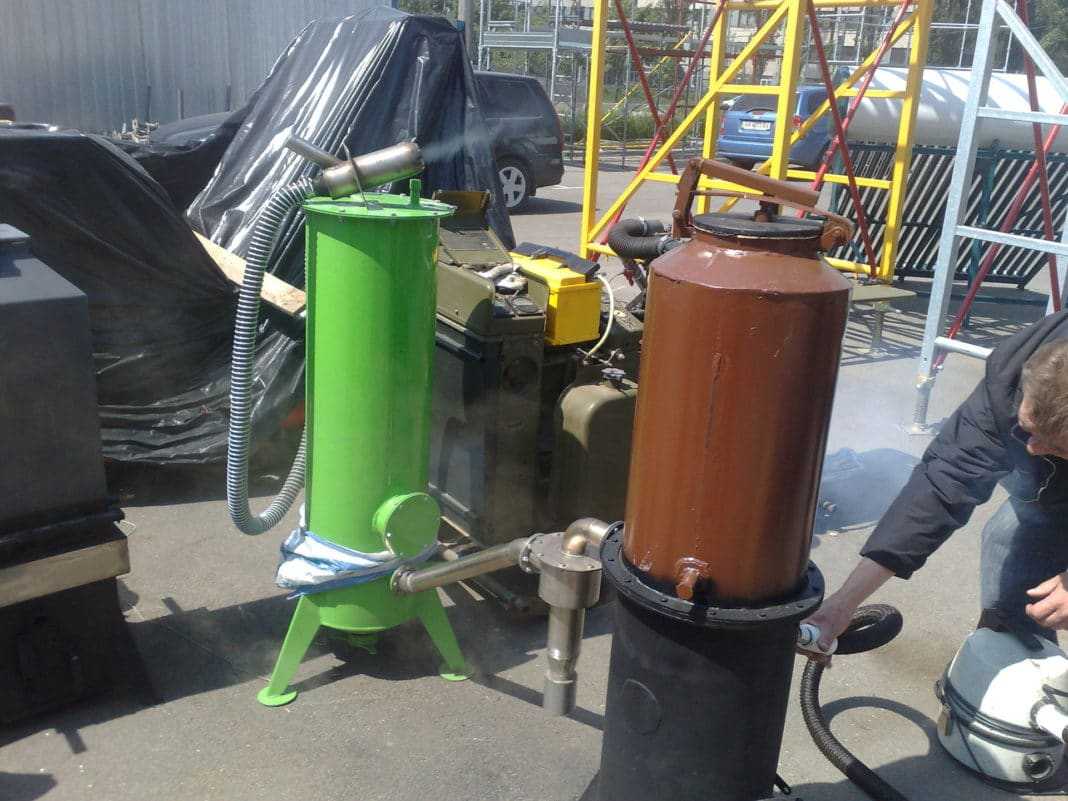

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

  • слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
  • при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

https://youtube.com/watch?v=Of8z2_rVGvg

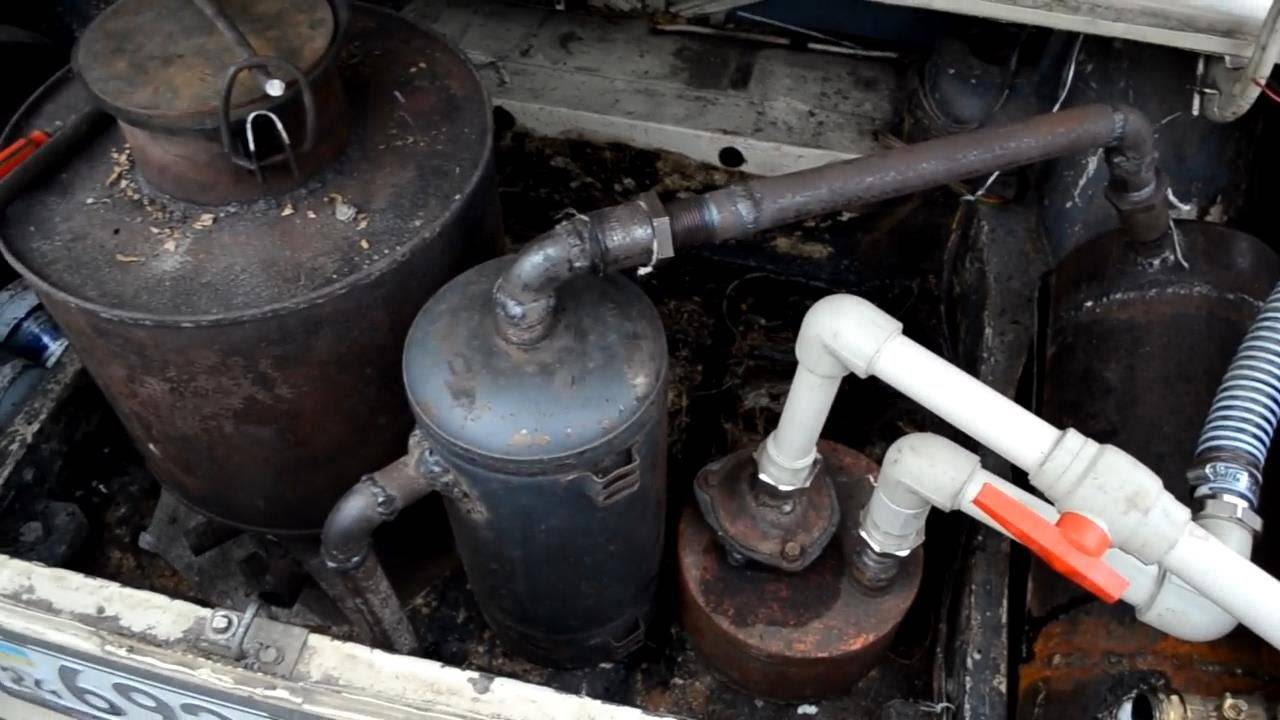

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

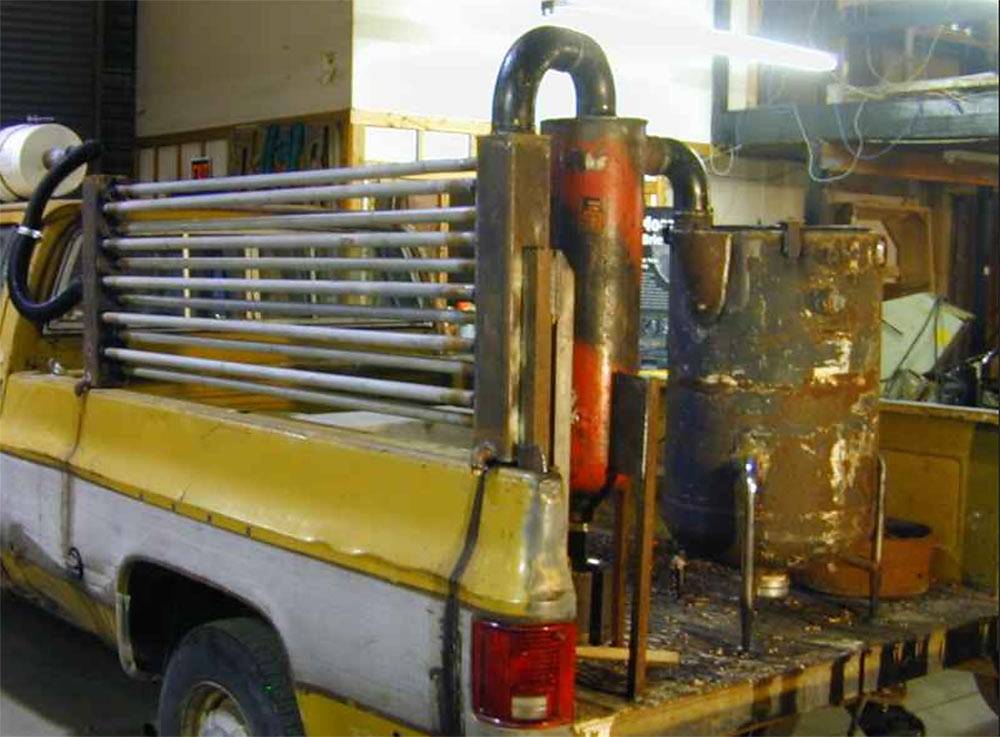

Один из способов размещения дровяного газогенератора в авто

Газогенератор для автомобиля

Установка, вырабатывающая древесный газ для машины, должна иметь небольшой вес и размер. Но в то же время металл должен быть достаточной толщины, иначе быстро прогорит.

Особенно тщательно должна быть продумана система фильтрации. Так как твердые частички сажи быстро уничтожат зеркало цилиндров двигателя.

Если по всем правилам сделана система фильтрации – он не будет вреден для ДВС! Газ на выходе получается высшего качества, октановое число соответствует 100 бензину.

Двигатель, как правило, быстрее изнашивается не из-за состава газа, а потому, что ему приходится работать на повышенных оборотах, чтобы быстрее шел процесс горения.

Для установки газогенератора на автомобиль своими руками необходимо найти для него подходящее место. На грузовиках это обычно за кабиной. На легковых либо в багажнике, либо навешивается сзади, или размещается в отдельном прицепе.

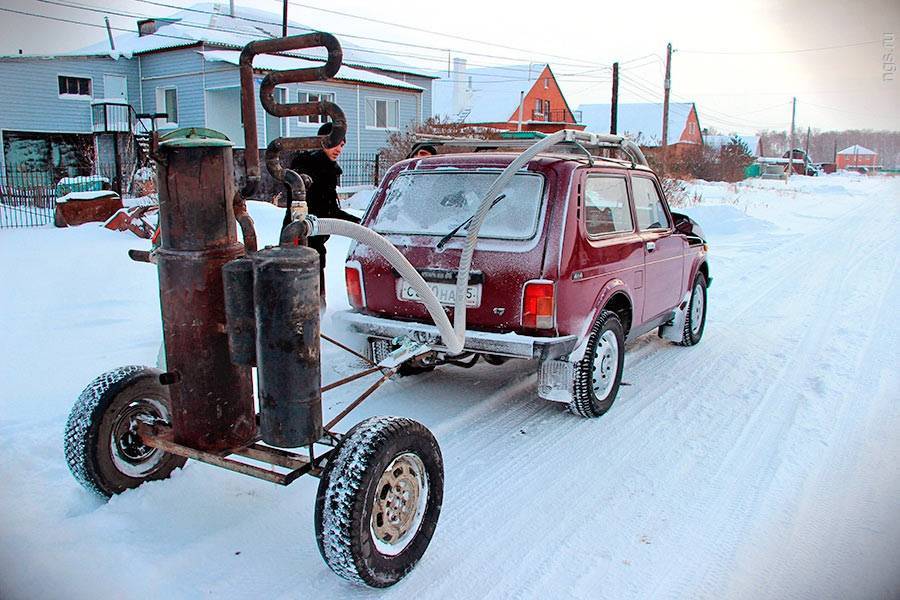

Прицепная газогенераторная установка имеет свои преимущества:

  • Возможность отцепить установку и использовать автомобиль на бензине.
  • Легко транспортировать и использовать агрегат для других нужд.
  • Не отбирается полезное место от автомобиля.
  • Проще производить ремонт.
  • Место для хранения запаса топлива.

Кочки и ухабы на дороге пойдут газогенератору на пользу, поскольку дрова встряхиваются и перемешиваются, а значит, лучше горят!

Изготовление дровяного газогенератора для частного дома

Важный нюанс, который следует учитывать, создавая дровяной газогенератор своими руками – схема оборудования. На ней указываются не только элементы, но и направления движения потоков воздуха и газа. В Интернете можно найти разные варианты генераторов газа, а одним из самых популярных среди отечественных домовладельцев является устройство, собирающееся на основе металлической 200-литровой бочки.

Принципиальная схема одного из дровяных газогенераторов

В верхней части цилиндрического корпуса устраивается бункер для древесины, объем которого принимается равным примерно 60–70 литрам. В качестве фильтрующего элемента генератора обычно используют зигзагообразную трубу. Можно взять для этого и корпус огнетушителя. Фильтр комплектуется краном, позволяющим собирать и выводить наружу конденсат, который появляется при сгорании сырой древесины.

Самодельный дровяной генератор газа

Принцип действия газогенератора на дровах, устройство и чертеж которого используются для создания самодельного устройства, заключается в следующем:

  • заложенные в бункер дрова попадают в топку и сгорают;
  • в процессе горения образуется газ, поступающий через систему грубой очистки в юбку в верхней части;
  • при прохождении через охлаждающий фильтр газ остывает и выводится через специальный патрубок (например, к ДВС или в дополнительную зону горения).

При сгорании влажных дров газ попадает в «юбку» и при контакте с холодным воздухом оставляет небольшое количество воды. Жидкость проходит через сепаратор, изготовленный из трубы со вставленной внутрь ребристой пластиной и сливается наружу. Для увеличения КПД котла, полученное при горении дров и очищенное газообразное топливо используется для дополнительного нагрева, попадая во вторую зону горения. При этом наружу выходит только углекислый газ (CO₂).

В видео ниже представлен вариант газгена для отопления изготовленный из листового металла.

Создавая газген своими руками, можно предусмотреть в конструкции бойлер. Вода нагревается обратным горючим газом, дополнительно охлаждающимся во время этого процесса. В среднем, такое оборудование обеспечивает нагрев 5–10 л воды в минуту на 20–30 градусов.

Особенности монтажа и использования

Место для оборудования выбирается с учетом отсутствия у вырабатываемого газа запаха и его опасности для человеческого организма. Поэтому устанавливать самодельные газогенераторы на дровах желательно в отдельных помещениях. Комната должна соответствовать тем же требованиям, что и котельная – иметь хорошую принудительную вентиляцию и объем не меньше 15 кубометров.

Для вывода газа применяется специальная газовая труба, закрепляемая хомутами к патрубку генератора. Под установкой обязательно предусматривается основание из несгораемых материалов. Также стоит отметить, что работы по сборке газогенератора должны выполняться профессионалом – если опыта в проведении таких работ нет, от изготовления самодельного устройства для получения газа или увеличения КПД сгорания дров лучше отказаться.

Конструкция и принцип работы газогенератора на дровах

Горение дров сопровождается выделением тепла, но если недостаточно кислорода, то начинается тление с выделением газа.

В состав газа входят:

  • горючая окись углерода (СО);
  • метан (СН4);
  • водород (Н2);
  • углеводороды (алкены, алкадиены).

Стальной цилиндрический корпус имеет загрузочную камеру для топлива, дверка снабжена уплотнителем. Топка находится внизу, между ней и корпусом есть горловина с прокладкой из асбестового шнура. Воздух заходит через отверстие, соединенное с фурмой (воздухораспределительной емкостью).

В корпусе есть люки:

  • вверху с амортизирующей подкладкой для регулирования давления;
  • для закладки топлива;
  • для очистки зольника.

Вентилятор на входе повышает мощность, позволяет использовать дрова с большой влажностью (от 50%). Колосники ставят для сбора золы, их центральная часть подвижная для удобства очистки. За корпусом стоит вихревой фильтр для грубого очищения газа. Затем газовую массу охлаждают в резервуаре, доставляют в камеру тонкой очистки. Перед использованием газ в смесителе насыщают воздухом.

Способ №3

Для реализации следующего способа необходимо подготовить трубку из нержавейки на 4.25 дюйма (14 сантиметров в длину) и бак на пять галлонов. Вместо трубы можно использовать старый огнетушитель.

Далее алгоритм действий выглядит следующим образом:

  • в барабане вырезается специальное отверстие для установки подготовленной трубы;
  • вырезается фланец. Для этого используется небольшой кусок стали на 1/8 дюйма. Он необходим, чтобы закрепить трубку пламени в барабане;
  • с помощью алюминиевых уголков и болтов производится крепление трубки пламени к фланцу.

В качестве прокладки можно использовать силиконовую прокладку, с помощью которой можно эффективно заделать все имеющиеся трещины и швы;

в баке вырезается дверца такого размера, чтобы в нее могли попасть руки для уборки старого пепла. После делается небольшая дверца (из другого бака). Фиксацию дверцы можно организовать с помощью специальных крепежей;

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Проверяем свечи накала на дизеле – все доступные способы

  • в качестве решетки для нижней части трубки можно использовать решетчатую часть из пароварки. Главное требование, чтобы она была выполнена из нержавейки;
  • жаровня решетки подвешивается немного ниже нижней части трубы пламени с помощью цепей;
  • все элементы устанавливаются на основу, а именно решетка, фланец, жаровая труба. Для уплотнения стыков, как упоминалось выше, должна использоваться высокотемпературная смазка;
  • для прогонки газа используется вентилятор.

Другие схемы, которые смогут вам помочь в изготовлении газогенератора.

Очередной образец.

Схема силовой установки и инструкция создания

Если желание создать газовый генератор своими руками побеждает любые опасения, перед началом работы нужно разобрать схему установки, а также позаботится о подготовке составляющих частей. Итак, рассмотрим, как создать газогенератор горизонтального и вертикального типа. Принципиального отличия в конструкциях нет, однако, способ генерирования газа все же имеет свои особенности.

Газген 100 кВт., изготовленный самостоятельно

Вертикальный газогенератор

Схема силовой установки показана на картинке. Вертикальным называется, потому что в процессе горения выделяемый газ поднимается вертикально вверх, откуда происходит его забор по трубе к фильтрам и радиатору. Как видим, собрать конструкцию несложно.

Для этого потребуется:

  1. Металлическая бочка – будет служить топкой для сжигания топлива (кокса, угля или древесины), а также совмещать другие элементы:
  • топка – располагается в самом верху, служит для процесса сгорания топлива, имеет герметичную крышку;
  • колосниковая решетка – располагается внизу, куда выпадают отходы от переработанного топлива – зола и пепел;
  • воздухораспределитель – находится вне корпуса, подает кислород, усиливающий горение;
  • патрубок – служит газоотводом и распределителем его в очистительный отсек (фильтр).
  1. Радиатор – охладит полученный в результате пиролиза газ.
  2. Два фильтра – один потребуется для очистки подаваемого кислорода в топку (именно кислород позволяет увеличить температуру горения до 1000 °С), другой же фильтрует непосредственно получаемый газ, очищая его от смол, примесей и продуктов распада.
  3. Вентилятор – можно обойтись и без него, однако его цель – охлаждение конструктивных деталей, нагреваемых во время процесса горения топлива.
  4. Трубы – необходимы для соединения всех частей газогенератора между собой.

При работе может потребоваться сварочный аппарат, а также навыки по работе с ним. Газогенератор может работать не только на коксе и древесине, но и на навозе, что значительно удешевляет его стоимость.

Когда все нужные детали собраны, можно приступать к сборке, следуя следующей инструкции:

  1. Собираем корпус – берем или готовую металлическую бочку или варим ее из листового металла. На дно устанавливаем колосники, по типу обычной угольной печи. Большую часть будет занимать топка, где будет происходить процесс горения и пиролиза (разложение древесного угля на газ и смолы). Топку закрываем герметичной горловиной, отделяемой ее от корпуса. Устанавливаем воздухораспределитель за пределами корпуса так, чтобы подаваемый кислород не мог проникать обратно (понадобиться односторонний клапан).
  2. Устанавливаем радиатор и фильтры.
  3. Соединяем конструктивные части, как показывает чертеж.
  4. Пробуем на практике получившееся изобретение.

Устройство может использоваться как на открытой местности, так и в цокольных этажах помещений. С его помощью можно не только обеспечивать дома переменным током, но и выполнять другие работы по дому.

Сюжет «Главной Дороги» об изготовлении газгена

Горизонтальный газогенератор

Газогенератор на дровах своими руками имеет свои особенности. Отличается по способу выведения газа, который перемещается в нижней части корпуса горизонтальными потоками.

Наиболее подходящим топливом являются дрова и прессованные опилки. Устройство силовой установки немного проще: корпус с бункером горения, колосниками, воздухораспределителем и газоотводом располагаются на одной линии. Итак, для того, чтобы сделать газовый генератор горизонтального типа, необходимо подготовить:

  • Корпус, в который будут помещены бункер, воздуховод и газораспределительная камера.
  • Камера сгорания, оснащенная герметичной горловиной.
  • Фильтры, где будут оседать продукты сгорания топлива, давая на выходе чистый газ.

Принцип сборки идентичен вертикальному газогенератору, поэтому если возникнут сложности, рекомендуется воспользоваться подсказками видео ресурсов, где подробно рассказывается о каждом шаге создания агрегата.

На видео показано изготовление газогенератора своими руками

Устройство газогенератора, работающего на дровах


изготавливаются из листовой стали

Важными составными частями конструкции газогенератора является бункер. Его используют для загрузки топлива внутрь установки. Он имеет цилиндрическую форму и изготавливается с использованием малоуглеродистой стали. Бункер устанавливается внутри корпуса газогенератора и надежно закреплен болтами. На кромках крышки люка, который ведет в бункер, имеется асбестовый уплотнитель или обычная прокладка.

Еще одна важная составная часть газогенератора – камера сгорания. Она располагается в нижней части бункера. При ее изготовлении чаще всего применяется жаропрочная сталь. Иногда для отделки внутренней поверхности этой камеры используется керамика. Именно в этой камере происходит сгорание твердого топлива.

Процесс крекинга смолы происходит в нижней части. Для этого там установлена горловина, выполненная из хромистой стали, которая обладает высокими жаропрочными свойствами. Прокладка располагается между корпусом газогенератора и его горловиной. В качестве прокладки обычно используется асбестовый шнур.

Фурмы, посредством которых обеспечивается подача воздуха в этих установках, располагаются в камере сгорания в её средней части. По своему виду это отверстия определенного калибра. Они имеют соединение с воздухораспределительной коробкой, которая связана с атмосферой. Жаропрочная сталь выступает материалом для изготовления фурм и распределительной коробки.

Обратный клапан присутствует на выходе воздухораспределительной коробки. Благодаря ему предотвращается выход горючего газа из газогенератора. Для повышения мощности агрегата перед этой коробкой устанавливается вентилятор. Благодаря ему также обеспечивается возможность для использования топлива высокой влажности. Работающий вентилятор обеспечивает нагнетание воздуха внутрь корпуса.

Колосниковая решетка используется для поддержания раскаленных углей. Если говорить о месте ее расположения, то в установке она находится в нижней части генератора. Прогоревшие угли, превратившиеся в золу, легко проникают через отверстия решетки в зольник. Чтобы имелась возможность для очищения колосниковой решетки от шлака, средняя часть сделана подвижной. Для поворота чугунных колосников предусмотрен специальный рычаг.

В составе корпуса газогенератора присутствуют и загрузочные люки, которые оснащены крышками, закрывающимися достаточно герметично. Верхний люк имеет уплотнение асбестовым шнуром. На креплении крышки присутствует специальный амортизатор. Он представляет собой рессору, которая приподнимает крышку при избыточном давлении внутри камеры. Два загрузочных люка располагаются и с боковой части корпуса.

  • Первый находится вверху. Основное его предназначение заключается в добавлении при использовании агрегата топлива в зону восстановления;
  • Местом расположения второго является нижняя часть корпуса, а используется он главным образом для удаления золы.

В зоне восстановления производится отбор газа. Он осуществляется через патрубок. К нему методом сварки присоединены трубы газопровода. Совсем необязательно только что произведенный газ, находящийся в горячем состоянии, выводить за пределы корпуса. Он может использоваться для подогрева или просушивания топлива в том случае, если используется твердое топливо высокой влажности. Для этого его подают в камеру загрузки. Чтобы он поступал туда, необходимо провести отводящий газопровод по кольцевой вокруг камеры, между корпусом установки и бункером.

Фильтр тонкой очистки находится за корпусом газогенератора. Своим видом он представляет несколько труб, которые заполнены фильтрующими элементами. Прежде чем попасть в этот фильтр, газ проходит через охладитель. Когда же он очищен, газ поступает в смеситель, где производится его смешивание с воздухом. И только потом смесь поступает в ДВС.

Когда в камере сгорания происходит процесс сгорания топлива, то оно окисляется воздухом, который поступает через фурмы камер из воздуха в распределительной коробке. Образовавшийся горючий газ движется в фильтр грубой очистки, где производится его очистка и последующее охлаждение. А потом он поступает в фильтр тонкой очистки, после чего попадает в смеситель. Из смесителя образовавшаяся смесь поступает в ДВС.

Меры предосторожности

Обычную печь переделать в газогенераторную нельзя. Подобные манипуляции приведут лишь к задымлению строения. Чтобы в полном объеме пользоваться газогенераторным прибором, необходимо учитывать его недостатки.

На выходе у подобного оборудования образуется холодный газ. При ненадлежащим образом утепленном дымоходе происходит образование конденсата. Влага будет стекать обратно в прибор. Поэтому специалисты рекомендуют применять утепленные сэндвич-конструкции. Они состоят из 2-х, вложенных друг в друга труб, между которыми располагается утеплитель.

Чтобы газогенератор работал максимально эффективно, необходимо установить экономайзер (дополнительное оборудование).

Устройство модели на дровах и схема

Данный вид котла растапливается точно по такому же принципу, как и обычный котел на твердом топливе. Дрова, пеллеты, брикеты, опилки и прочие виды топлива закладываются в нижнюю камеру, поджигаются, после чего открывается воздушная заслонка для создания тяги.

Устройство самодельного газогенераторного котла очень простое. Основу составляют 2 камеры, закрытые в один корпус. В нижней сгорает твердое топливо, в верхней – дровяной газ. При этом нагреваемый воздух постоянно циркулирует по воздуховодам – теплый поднимается вверх и выходит наружу, холодный подсасывается снаружи нагревается и также выходит. Этот процесс продолжается до той поры, пока в камере тлеет топливо.

Как сделать своими руками

На схеме, изображенной выше, видно, как функционирует котел, где и какие камеры расположены, поэтому прежде чем приступать к собственноручной сборке, необходимо разобраться с принципом работы готового котла, а также использовать чертеж котла, работающего на твердом топливе.

На видео вы можете посмотреть, как работает газогенераторный котел:

  1. Основой котла (корпусом) служит любая металлическая бочка, подойдет даже использованный газовый баллон. Можно сделать такой цилиндр из листа стали 8-10 мм толщиной, для чего сварить его по окружности и приварить дно.
  2. В верхней части цилиндра делаете камеру минимальным объемом 0,7 куб.м, куда в дальнейшем будет загружаться твердое топливо.
  1. На самом верху цилиндра привариваете дополнительный круг стали, из которого будет происходить забор холодного воздуха (юбка).
  1. Для очистки древесного газа от сторонних примесей используются кольца грубой очистки. Поддув его происходит через фурму.
  1. Для охлаждения газа из юбки забирается холодный воздух. Он проходит по зигзагу труб, оснащенному несколькими металлическими кольцами, постепенно охлаждаясь.
  1. Если используется для горения недостаточно сухое топливо, во время работы котла собирается конденсат. Его необходимо регулярно спускать, для чего используется подобный кран.
  1. Газогенераторный котел – единственный в линейке отопительного оборудования, который позволяет использовать даже влажные – свежесрубленные – дрова. При контакте с холодным воздухом, поступающим из юбки, образуется слишком большое количество воды, которое необходимо постоянно спускать. Для этой цели используется т.н. сепаратор. Его изготавливают из трубы диаметром 3-5 мм, куда вставляют пластину с ребрами. Проходя по сепаратору, вода выводится из системы по ленте слива.
  1. Для повышения мощности газогенераторного котла требуется сухой газ. Для этого достаточно закрыть кран слива конденсата и открыть кран на газовой трубе, которая расположена сразу за сепараторной трубкой. Когда газ поступает из небольшой трубы в большую, он распадается на газообразную и жидкую фракции, после чего переходит в камеру сгорания.
  1. Для обогрева больших площадей рекомендуется устанавливать водяной контур. Можно даже сделать отдельную камеру в газогенераторном котле, где будет нагреваться с помощью поступающего горючего газа вода. За счет конвекции при нагреве происходит одновременное его охлаждение.
  1. При выполнении обвязки котла рекомендуется использовать газ в качестве источника дополнительного горючего. Для этого достаточно подсоединить контур и открыть вентиль подачи газа в прибавочную зону.

Получать электричество можно и с помощью новых технологий, к которым относят солнечные панели и ветряные электростанции, и путем использования методов, известных уже несколько десятилетий. К устройствам для получения энергии относится газогенераторная установка. Прибор может быть основным источником электроэнергии и резервным, предназначенным для поддержки работы бытового оборудования при временных перебоях в электроснабжении. Применяются газогенераторы для выработки электроэнергии и для отопления помещений. Отличающееся высоким КПД оборудование является приемлемой альтернативой для обогрева частных домов при отсутствии природного газа.

Фабричная модель дровяного газогенератора

Варианты изготовления своими руками

Решая, как сделать био газогенератор своими руками, первым делом выбирают конструкцию. Для этого стоит использовать схемы заводских или самодельных агрегатов. Имея готовые чертежи, несложно изготовить газген для отопления или же газогенератор для копчения своими руками.

Инструменты и материалы

Для самостоятельного изготовления газогенератора необходимо подготовить следующие инструменты:

  • сварочный аппарат,
  • болгарку,
  • дрель,
  • набор ручных инструментов,
  • крепежные детали.

Изготовление вертикального газогенератора

В устройстве вертикального процесса горения вырабатываемый газ поднимается вертикально вверх и направляется по трубе для фильтрации и охлаждения. Порядок действий:

  1. В качестве корпуса можно использовать готовую металлическую бочку или же из листовой стали толщиной 8-10 мм и уголка создать конструкцию требуемой конфигурации.
  2. Бункер делают из аналогичного материала и фиксируют внутри корпуса.
  3. Камеру сгорания изготавливают на основе пустого газового баллона.
  4. Горловину камеры сгорания оснащают жаропрочными прокладками из силикона или силикатов.
  5. Далее оборудуется воздухораспределительная коробка, рядом монтируют обратный клапан. Между воздухораспределительным узлом и камерой выполняют фурмы.
  6. Для создания узла фильтрации газа используют корпус старого огнетушителя.
  7. Для охлаждения газа после грубой очистки устанавливают обычный радиатор, при желании делают специальный змеевик.
  8. Чтобы отводить конденсат, применяют сеператор. Для этого в трубу d3-5 мм вставляют ребристую пластину и фиксируют к точке подачи холодного воздуха, нижняя часть оснащается краном слива конденсата.
  9. Колосниковую решетку изготавливают из жаропрочной арматуры, но лучше использовать готовый чугунный колосник подходящего размера.
  10. Устанавливают дверцы из жаропрочных основ с герметичными уплотнителями.

Изготовление вертикального газогенератора

Необходимо помнить, что герметичность – одно из важных условий корректной работы устройства.

Изготовление горизонтального газогенератора

В теплосиловых установках горизонтального процесса горения газ перемещается в нижней половине корпуса горизонтальными потоками. Устройство несколько проще, чем в аналогичном оборудовании вертикального вида.

Составные элементы горизонтального газогенератора:

  • корпус с бункером, воздуховодом и газораспределительным узлом,
  • камера сгорания, которая оборудуется герметичной горловиной,
  • фильтры, охлаждающий отсек, смеситель.

При конструировании агрегата следует использовать схемы и чертежи промышленных или самодельных газгенов.

Особенности

Индигирка – многофункциональный аппарат, представляющий собой симбиоз дровяной печки длительного горения и теплового электрического генератора, способного производить электроэнергию.

Компактную и не тяжелую печь можно с легкостью транспортировать и устанавливать не только в помещении, но и пользоваться ею на открытом воздухе. Работать прибор может при температурном режиме от +40 до -30 ° C.

На вместительной варочной панели можно разместить несколько видов посуды (сварить суп, подогреть чай и другое). Генерируемого печкой электричества вполне хватит, чтобы подключить переносной телевизор, радиоприемник, 1-2 лампочки, зарядить источник питания мобильного телефона, ноутбука или видеокамеры.

Место для установки газогенератора

Ваша газогенерирующая установка может иметь самые разные формы и размеры. Нет чётких требований к размерам. Есть лишь строгое требование изготавливать газген из металла не тоньше трёх миллиметров. В багажнике, на крыже, в кузове, на тележке – место для его установки вы определяете сами. От этого зависит, будет ли он компактным или же нет.

Газогенератор в багажнике

При выборе места для газгена нужно подумать не только о его внешних размерах, длине отводящих патрубков, размере фильтров и радиатора. Очень важный момент — это загрузка новой партии дров через верхнюю крышку. При работающем двигателе дозаправка происходит с выделением незначительного количества газов. Когда двигатель заглушен, а в газогенераторе продолжается горение, то загрузка дров сопровождается массивным облаком кремово-жёлтого цвета.

Ретро газогенератор

Расположить такой агрегат можно только снаружи, причём сзади. Газогенератор все-таки должен иметь открытый, свободный доступ. Конечно же, чем дольше вы планируете ездить без дозаправки, тем больше должны быть размеры бункера газогенератора. Все остальные составные элементы агрегата будут изготавливаться соразмерно бункеру.

На грузовом автомобиле газогенератор можно установить между кабиной и бортом автомобиля со стороны водителя. Трубы, фильтр грубой очистки, радиатор можно расположить за кабиной. Большой цилиндрической форсы фильтр тонкой очистки расположится по другую стороны кабины, за пассажирской дверью. Чтобы было удобно сливать конденсат, подводящие патрубки и дренажные краны стоит вывести ниже фильтра тонкой очистки.

Газогенератор на грузовом автомобиле

На легковом автомобиле лучше устанавливать этот агрегат на открытой площадке. Будет ли для этих целей модифицирован багажник, приварена выносная площадка или оборудовано специальное прицепное устройство – дело ваше. Устанавливать газогенератор под крышкой багажника нежелательно. Вам не удастся избежать попадания в салон газов и дыма, ну и, конечно, угольной и прочей пыли.

Подключение и запуск ДВС

Поскольку теплотворная способность генерируемого из дров топлива гораздо ниже, чем у бензина, то для нормальной работы мотора соотношение воздух/горючее нужно изменить. Для этого придется смастерить смеситель и поставить его на впускном тракте. Простейший вид смесителя – воздушная заслонка, управляемая тягой из салона.

Завести холодный мотор на дровах – та еще задачка. Поэтому не стоит полностью отказываться от бензина, а подавать его только во время запуска, а потом переходить на горючее, вырабатываемое газгеном. Чтобы реализовать переключение на разные виды топлива, изготовьте смеситель по схеме, предложенной в книге И. С. Мезина «Транспортные газогенераторы»:

Теперь про особенности пуска и работы ДВС на древесине и угле:

  • размер дров, загружаемых в бункер, не должен превышать 6 см;
  • сырую древесину применять нельзя, поскольку вся выделяемая теплота уйдет на испарение воды и процесс пиролиза будет крайне вялым;
  • розжиг производится через специальное отверстие с обратным клапаном при включенном вентиляторе не позже чем за 20 минут до поездки;
  • мощность мотора снижается примерно на 50% по сравнению с ездой на бензине;
  • из предыдущего пункта вытекает, что ресурс работы двигателя на самодельном горючем тоже уменьшается.

Примечательно, что после кратковременных стоянок машина спокойно заводится от газгена, без перехода на бензин. После длительного простоя потребуется 5—10 минут на повторный розжиг установки. Как происходит запуск двигателя авто от самодельного газогенератора на дровах, смотрите в следующем видеоматериале:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
