Двухтрубная схема
Горизонтальные схемы
- Тупиковая. Является самой простой. В ней температура радиаторов зависит от их удаленности от котла. Чем дальше от него находится батарея, тем хуже она обогревает. Контур становится длиннее, и нет возможности контролировать температурный режим.
- Звездообразная. При ее использовании к котлу подводится две трубы — с холодной и с горячей водой. При этом температура в батареях получается одинаковой, но длина трубопровода увеличивается.
- Коллекторная. Самая эффективная. В ее случае к каждой батарее идет своя труба, по которой поступает теплоноситель, за счет этого обеспечивается равномерное распределение тепла. У нее есть существенные недостатки — большие трудозатраты и необходимость закупки многочисленных материалов.
Вертикальные схемы
- Нижняя. В каждой комнате по две трубы. В целом имеется общий стояк, подающий теплоноситель на все этажи, а затем он наверху подсоединяется к радиатору, а от него охлажденная вода спускается вновь на первый этаж.
- Верхняя. Предполагает расположение стояка вертикально от котла до чердака или технического этажа. На нем производится разводка труб под каждый радиатор, расположенный на верхнем этаже. Затем уже от каждого из них спускаются трубы к батареям, расположенным на нижних этажах. В итоге в комнату подводится только одна труба.
установить кран Маевского
Циркуляционный насос может эффективно работать в любой из приведенных схем отопления. Созданная им принудительная циркуляция теплоносителя сможет обеспечить равномерное прогревание всего жилья, вне зависимости от расположения радиаторов относительно котла.
читайте тут
Литература
- Паровые котлы // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
- Энергетические установки электростанций / Э. П. Волков, В. А. Ведяев, В. И. Обрезков; Под ред. Э. П. Волкова.-М. : Энергоатомиздат, 1983. — 280 с.
- Советский энциклопедический словарь. — М.: «Советская энциклопедия», 1990
- .
| Словари и энциклопедии | Военная Сытина |
|---|
| Энергетика | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| структура по продуктам и отраслям | |||||||||||||||||||||||||||
| Электроэнергетика:электроэнергия |
| ||||||||||||||||||||||||||
| Теплоснабжение:теплоэнергия |
| ||||||||||||||||||||||||||
| Топливнаяпромышленность:топливо |
| ||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
| Портал: Энергетика |
- Лезин В.И., Липов Ю.М., Селезнев М.А., Сыромятников В.М. Пароперегреватели котельных агрегатов. — М., 1965. — 290 с.
Классификация котельных агрегатов
Котлы как технические устройства для производства пара или горячей воды отличаются многообразием конструктивных форм, принципов действия, используемых видов топлива и производственных показателей. Но по способу организации движения воды и пароводяной смеси все котлы могут быть разделены на следующие две группы:
— котлы с естественной циркуляцией;
— котлы с принудительным движением теплоносителя (воды, пароводяной смеси).
В современных отопительных и отопительно-производственных котельных для производства пара используются в основном котлы с естественной циркуляцией, а для производства горячей воды — котлы с принудительным движением теплоносителя, работающие по прямоточному принципу.
Современные паровые котлы с естественной циркуляцией делают из вертикальных труб, расположенных между двумя коллекторами (верхним и нижним барабанами). Их устройство показано на чертеже на рис. 10, фотография верхнего и нижнего барабана с соединяющими их трубами — на рис. 11, а размещение в котельной — на рис. 12. Одна часть труб, называемых обогреваемыми «подъемными трубами», нагревается факелом и продуктами сгорания топлива, а другая, обычно не обогреваемая часть труб, находится вне котельного агрегата и носит название «опускные трубы». В обогреваемых подъемных трубах вода нагревается до кипения, частично испаряется и в виде пароводяной смеси поступает в барабан котла, где происходит ее разделение на пар и воду. По опускным не обогреваемым трубам вода из верхнего барабана поступает в нижний коллектор (барабан).
Движение теплоносителя в котлах с естественной циркуляцией осуществляется за счет движущего напора, создаваемого разностью весов столба воды в опускных и столба пароводяной смеси в подъемных трубах.
Рис. 10. Паровой котел серии КЕ, работающий на твердом топливе
Рис. 11. Верхний и нижний барабаны и трубы парового котла
Рис. 12. Паровой котел с верхним и нижним барабанами в котельной
В паровых котлах с многократной принудительной циркуляцией поверхности нагрева выполняются в виде змеевиков, образующих циркуляционные контуры. Движение воды и пароводяной смеси в таких контурах осуществляется с помощью циркуляционного насоса.
В прямоточных паровых котлах кратность циркуляции составляет единицу, т.е. питательная вода, нагреваясь, последовательно превращается в пароводяную смесь, насыщенный и перегретый пар.
В водогрейных котлах вода при движении по контуру циркуляции нагревается за один оборот от начальной до конечной температуры.
По виду теплоносителя котлы разделяются па водогрейные и паровые. Основными показателями водогрейного котла являются тепловая мощность, то есть теплопроизводительность, и температура воды; основными показателями парового котла — паропроизводительность, давление и температура.
Водогрейные котлы, назначением которых является получение горячей воды заданных параметров, применяют для теплоснабжения систем отопления и вентиляции, бытовых и технологических потребителей. Водогрейные котлы, работающие обычно по прямоточному принципу с постоянным расходом воды, устанавливают не только на ТЭЦ, но и в районных отопительных, а также отопительно-производственных котельных в качестве основного источника теплоснабжения.

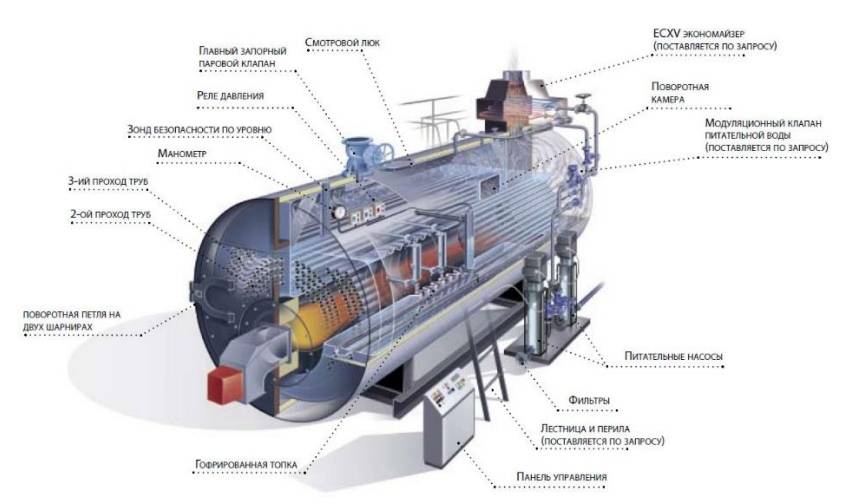

Рис. 13. Устройство парового котла
Рис. 14. Примеры размещения котлов и другого оборудования в котельной
По относительному движению теплообменивающихся сред (дымовых газов, воды и пара) паровые котлы (парогенераторы) могут быть разделены на две группы: водотрубные котлы и жаротрубные котлы. В водотрубных парогенераторах внутри труб движется вода и пароводяная смесь, а дымовые газы омывают трубы снаружи. В России в XX веке преимущественно использовались водотрубные котлы Шухова. В жаротрубных, наоборот, внутри труб движутся дымовые газы, а вода омывает трубы снаружи.
По принципу движения воды и пароводяной смеси парогенераторы подразделяются на агрегаты с естественной циркуляцией и с принудительной циркуляцией. Последние подразделяются на прямоточные и с многократно-принудительной циркуляцией.
Примеры размещения в котельных котлов разной мощности и назначения, а также другого оборудования, показаны на рис. 14- 16.
Рис. 15. Примеры размещения котлов и другого оборудования в котельной
Рис. 16. Примеры размещения бытовых котлов и другого оборудования
Затраты на систему отопления
Существует 2 вида затрат на систему отопления:
- Капитальные;
- Эксплуатационные.
Капитальные – стоимость котлов, отопительных приборов, труб, других материалов и оборудования. Эксплуатационные – затраты во время использования системы отопления.
Уменьшение затрат на котельные агрегаты, систему автоматики, схему отопления приводят к большим затратам в период эксплуатации. И наоборот – установка высокоэффективных теплогенерирующих установок, современной системы автоматизации, оптимальная конфигурация оборудования позволяют многократно снизить затраты при использовании отопления. К тому же выбор оптимальной схемы системы отопления существенно повысит комфорт в помещении.
Независимо от выбора системы отопления при ее установке лучше довериться профессионалам, которые сами проведут проектные и монтажные работы.
Профессионалы выберут наиболее подходящее оборудование и оптимальную схему разводки, систему подачи теплоносителя.
Классификация паровых установок
Для классификации паровых установок применяется несколько вариантов шкал и классификаций. Самые распространенные различают агрегаты по назначению, виду используемого теплоносителя и конструкции. Более детальная классификация использует технические особенности конструкции котлов и их назначение в технологическом цикле.
По области применения чаще всего оборудование классифицируется по следующим признакам:
- Бытовые парогенерирующие установки – применяются для отопления домов, сегодня такие котлы большая редкость. На смену бытовым котлам отопления сегодня приходят водогрейные котлы отопления, они более экономичны и безопасны.
- Промышленные агрегаты – используются в технологическом цикле производства продукции. Установки этого типа в большинстве своем производят сухой перегретый, применяемый для сушки, дезинфекции, обработки сырья.
- Паровые энергоустановки – вырабатывают пар, который является основным продуктом для генерации электричества и тепловой энергии;
- Котлы для утилизации отходов производства – используются в качестве охладителей высокотемпературных отходов металлургического и химического производства.
По потребляемым энергоносителям паровые котлы могут подразделяться на использующие:
- Газ;
- Каменный уголь;
- Электроэнергию;
- Жидкие углеводороды;
- Горючее растительного происхождения.
В промышленных установках используется два основных вида конструкций установок:
- Водотрубные паровые установки;
- Газотурбинные котлы.
Водотрубные котлы имеют преимущество перед газотурбинным, у них выше КПД. У этого типа паровых котлов выше производительность, они вырабатывают больше пара, и они обладают высокой скоростью нагрева воды. Принцип работы парового котла этого типа заключается в нагреве воды в трубах небольшого диаметра, они заполняются водой, а в пространстве между ними горит топливо. Таким образом, получается, что суммарная наружная поверхность обеспечивает большую площадь нагрева небольшого количества находящейся в ней. Большая поверхность нагрева дает возможность увеличить скорость образования пара, что делает этот вид паровых агрегатов максимально эффективными.
Водотрубные котлы бывают:
- Прямоточными;
- Барабанными.
Первые, обеспечивают высокую скорость парообразования. Вода, проходя по трубам, нагревается, преобразуется в пар и покидает контур котла.
Барабанные агрегаты делятся на паровые котлы горизонтального и вертикального расположения. Эти устройства более рационально распределяют процесс подготовки пара – барабан, применяемый в конструкции, позволяет собирать пар, отделять конденсат и вновь отправлять его в зону нагрева. Барабанные паровые котлы, имеющие несколько барабанов, производят высокотемпературный, сухой пар высокого давления.
Принцип работы газотурбинной паровой установки заключается в нагреве воды в контуре вокруг топки. По своей конструкции, газотрубный агрегат представляет собой объемный сосуд, через который проходят трубы большого диаметра. При сжигании топлива в полостях этих труб происходит нагрев воды и образование пара. На такой схеме построена и установка утилизации промышленных газов. Высокотемпературные газы пропускаются через трубы и отдают тепло нагревающейся воде. Эти агрегаты, по сути, являются котлами-утилизаторами, что устанавливаются на промышленных предприятиях.
Этот вид оборудования, к сожалению, имеет и существенный недостаток – они содержат большой объем пара под высоким давлением. Поэтому для контроля работы этого вида оборудования применяется высокоточные системы безопасности, а толщина стенок труб подбирается так, чтобы выдерживать давление в 10 кгс/см2.
Если брать производительность установок, то они разделяются на агрегаты малой, средней, большой мощности.
В зависимости от конструкции эти агрегаты делятся на:
- Установки производящие насыщенный пар;
- Агрегаты производящие перегретый водяной пар.
Насыщенный пар подается в систему при температуре 100 градусов Цельсия. Он быстро охлаждается и переходит в жидкое состояние, поэтому его применение ограничено в основном бытовыми установками и технологическими циклами, где требуется именно такой густой водяной пар. Давление в таких системах редко доходит до 100 Кпа.
Для отопления, генерации электричества и использования в качестве средства дезинфекции и в силовых установках используется перегретый водяной пар. Он практически не содержит крупных водяных капель, они отсеиваются в сепараторе, да и температура нагрева составляет 500 градусов.
Выбор котла
Котлы отопления для частного дома можно разделить на несколько групп по типу используемого топлива, мощности, способа установки и функциональных возможностей. Учитывая их разнообразие выбор того или иного типа необходимо осуществлять из особенностей эксплуатации и вида системы обогрева.
По типу потребляемого топлива выделяют электрические, дизельные, твердотопливные и газовые. Нагревательные котлы перечислены в порядке снижения затрат на энергоносители, т.е. газовые самые экономичные. Естественно, что выбор в пользу того или иного типа в первую очередь зависит от этой характеристики.
Несмотря на то, что отопление в своем доме можно создать, используя любой источник энергии, чаще всего имеется доступ к газу. По этой причине отопительный газовый котел более всех пользуется популярностью. Поэтому именно эту группу мы рассмотрим более подробно.
Газовые котлы для отопления могут быть двух типов исполнения напольные и настенные.
Напольные обладают большой мощностью и способны обогреть дом площадью более 150 кв.м. По устройству они более просты и могут работать как в системе гравитационного, так и закрытого типа. Большинство моделей энергонезависимы, т.е. не требуют подключения к электричеству.
Рис.8. Напольный газовый котел.
Настенные котлы отопления обладают меньшей мощностью и более компакты. Они имеют эстетичный внешний вид и могут быть установлены в любом месте. В основном они предназначены для использования в закрытой схеме. По этой причине настенные газовые котлы уже снабжены циркуляционным насосом, расширительным баком и всей необходимой автоматикой. Они энергозависимы, но благодаря электронному управлению способны полностью автоматизировать обогрев загородного дома.
Рис.9. Навесной котел.
Они могут быть с открытого и закрытого типа. Разница между ними в том, что с открытой камерой для работы берут воздух из помещения. Это накладывает требования по вентиляции и устройству дымохода. Котлы с закрытой камерой сгорания снабжены специальным вентилятором (турбиной), благодаря которой воздух нагнетается с улицы, а отработанные газы удаляются через коаксиальный дымоход, который очень прост в установке.
Настенный газовый котел может быть одноконтурный и двухконтурный. Одноконтурный работает только на обогрев помещения. Двухконтурные газовые котлы обеспечивают еще и горячее водоснабжение. Однако они хорошо справятся с задачей если имеется не более 2-х потребителей г.в.
Если же число точек водоразбора, которые могут использоваться одновременно больше, то целесообразно выбирать одноконтурный котел и устанавливать бойлер косвенного нагрева. Бойлер — это бочка в которой установлен змеевик, через который циркулирует теплоноситель и тем самым нагревает воду.
Рис.10. Схема установки настенного газового котла.
Самой важной характеристикой газового котла является его мощность. Проектирование отопления дома начинают с расчета мощности котла с учетом множества параметров
Однако при высоте потолков до 3 м и хорошем утеплении стен и кровли можно руководствоваться простым правилом: 1 кВт мощности необходим для обогрева 10 кв.м
площади дома
Однако при высоте потолков до 3 м и хорошем утеплении стен и кровли можно руководствоваться простым правилом: 1 кВт мощности необходим для обогрева 10 кв.м. площади дома.
Системы отопления на выставке
На специализированной выставке «Электро», которая пройдёт в ЦВК «Экспоцентр», вы сможете узнать, какую систему отопления оптимально всего выбрать именно для вашего дома или производства, чтобы максимально сделать её эффективной и экономичной. Также, тут вы найдёте современное высококачественное и надёжное отопительное оборудование, преимущественно электрическое.
Приходите на выставку «Электро», чтобы ещё больше узнать о системах отопления: видах, особенностях, выборе для предприятий и частных домов.
Однотрубная система отопленияОборудование для отопленияЭнергосбережение на производстве
Газо- и водотрубные котлы: отличия
Емкость для образования пара часто собой представляет трубу или несколько труб. Воду в трубах обогревают горячие газы, образовывающиеся при горении топлива. Устройства, в которых газы поднимаются к водяным трубам, называют газотрубными котлами. Схема газотрубного агрегата приведена на рисунке.
Схема газотрубного котла: 1- подвод топлива и воды, 2 — топка, 3 и 4 — жаровые трубы с горячим газом, который выходит дальше через дымоотвод (позиции 13 и 14 — дымоотвод), 5 — решётка между трубами, 6 — вход воды, выход отмечен цифрой 11 — её выход, по мимо того на выходе есть устройство чтобы провести измерения количества воды (обозначено цифрой 12), 7 — выход пара, территория его образования обозначено цифрой 10, 8 — паровой сепаратор, 9 — внешняя поверхность ёмкости, в которой течет вода.
Есть иные конструкции, в которых газ двигается по трубе в середине ёмкости с водой. В данных устройствах водные ёмкости называют барабанами, а сами устройства — водотрубными паровыми котлами. В зависимости от размещения барабанов с водой, водотрубные котлы делят на горизонтальные, вертикальные, радиальные, а еще конфигурации разных направленностей труб. Схема движения воды по водотрубному котлу приведена на рисунке.
Схема водотрубного котла: 1- подвод топлива, 2 — камера сгорания, 3 — трубы для движения воды; направление её движения обозначено числами 5,6 и 7, место входа воды — 13, место выхода воды — 11 и место слива — 12, 4 — территория, где вода начинает трансформироваться в пар, 19 — территория, в которых есть и пар, и вода, 18 — территория пара, 8 — перегородки, которые направляют движение воды, 9 — дымоотвод и 10 — труба для дыма, 14 — выход пара через сепаратор 15, 16 — внешняя поверхность ёмкости для воды (барабан).
Газо- и водотрубные котлы: сравнивание
Чтобы сравнить газо- и водотрубных котлов приведём конкретные факты:
- Размер труб для воды и пара: у газотрубных котлов трубы — больше, у водотрубных — меньше.
- Мощность газотрубного котла ограничена давлением 1 МПа, и теплообразующей способностью — до 360 кВт. Связано это с приличным размером труб. В них может возникать большое количество пара и большое давление. Увеличение давления и количества образуемой теплоты просит существенного утолщения стенок. Цена котла такого типа с толстыми стенками будет необоснованно высока, экономически не выгодна.
- Мощность водотрубного котла — больше, чем газотрубного. Тут применяются трубы малого диаметра. Благодаря этому давление и температура пара могут быть более, чем в газотрубных агрегатах.
Примечание: Водотрубные котлы безопаснее, мощнее, делают большую температуру и допускают существенные перегрузки. Это даёт им преимущество перед газотрубными агрегатами.
2.3. Однотрубные системы отопления с естественной циркуляцией
Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)
Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.
Однотрубные системы отопления подразделяются на два вида.
По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.
При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.
При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.
Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления
Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.
При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.
Рис. 12. Схема системы отопления и горячего водоснабжения дома
В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.
Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.
Особенности конструкции экономайзеров
Специфика конструкции экономайзера котла во многом зависит от характеристик самого котла. Для безопасной работы оборудования в конструкцию экономайзеров котлов вносятся изменения и усовершенствования, дающие возможность максимально использовать возможности.
Прежде всего, это касается устройств кипящего и некипящего типов. При нагреве воды до высокой температуры во внутреннем объеме теплообменника образовывается водяной пар. В высокотемпературных установках количество водяного пара может достигать 20-24% от объема воды. Такой экономайзер котла оборудуется клапанами сброса пара, и устройствами контроля давления. Кипящие экономайзеры изготавливаются из стали, чугунное литье для такого оборудования не используется.
Не кипящие устройства только прогревают воду перед подачей в котел, в них температура не повышается до критической, а пар выводится из системы.
Еще одним различием этих устройств выступает их назначение. Есть экономайзеры котлов паровые и водогрейные. Паровой экономайзер котла предназначен для прогрева воды до порога парообразования. Такой технологический прием используется в паровых котлах, где конечным продуктом выступает водяной пар высокого давления, а не вода. Водогрейный экономайзер котла отопления предназначен для предварительного прогрева воды. Это нужно для того чтобы нагреть воду и пройти «точку росы» еще до подачи ее в водогрейный котел.
Что из себя представляет экономайзер для котла
Экономайзер котла (утилизатор теплового выхлопа) – это теплообменный агрегат, который повышает КПД устройства за счёт уже отработанной энергии.
Так выглядит стандартный простой экономайзер.
Фактически он принимает на себя тепло отводных продуктов горения (дымовых газов), которое выделяется в процессе работы практически любого котла (в т. ч. твёрдотопливного и газового), аккумулирует его и направляет изначальному теплоносителю для дополнительного полезного использования.
Так выглядит простой экономайзер для бытового котла
Что это такое и для чего нужен
По сути, экономайзер является опциональной деталью для котла, которая добавляет возможность предварительного нагрева теплоносителя без использования основной (высвобождаемой при сгорании топлива) тепловой энергии оборудования, что помогает максимально оптимизировать его работу:
- избежать загрязнения воздуха – предотвращение выброса перегретых (угарных) газов способствует сохранению экологической и гигиенической чистоты;
- продлить срок службы оборудования – быстрый нагрев и поддержание тепла позволяет не допускать пагубных для котла резких перепадов температуры;
- уменьшить затраты на отопление – снижение потребления энергоносителей (на 4–18 %) в конечном итоге приводит к заметной экономии денежных средств.
Таким образом, в связке с автономными котлами большой мощности стоимость экономайзера окупается уже через 2–3 года постоянного использования.
Конструкция и принцип работы
В базовом исполнении устройство экономайзера представляет собой многоступенчатую систему трубок змеевидной или зигзагообразной формы. Эти трубки объединяются по несколько секций (общей конфигурации) в один блок, который в целях безопасности обшивается теплоизоляционным каркасом.
В нижней части конструкции находится впускная труба для подачи воды, а сверху – выпускная труба для забора теплоносителя. Также, непосредственно перед впускной линией монтируется предохранительный клапан: его главное назначение – защита мест соединения труб от резких скачков давления (гидроудара).
Выхлопные газы отдают тепло экономайзеру, встроенному в систему выхлопа.
Монтаж
Строительство системы отопления также выполняется поэтапно. Нарушать последовательность шагов нельзя, так как это увеличит сроки завершения проекта и приведет к ошибкам, устранить которые будет весьма накладно. Понесенные дополнительные финансовые затраты увеличат бюджет строительства, что затруднит реализацию намеченных планов.
Монтаж отопительных систем осуществляется по следующему алгоритму:
Закупка материалов и оборудования. Их доставка на место проведения работ, проверка комплектности
Установка оборудования котельной. Работы выполняются с учетом требований пожарной безопасности и согласованной проектной документации
Монтаж трубопроводов, установка радиаторов. На этом этапе также устанавливается запорная арматура
Пусконаладочные работы. Если в ходе проверок обнаружены недочеты, они корректируются, а система тестируется повторно
По итогу пройденных испытаний установленное оборудование вводится в эксплуатацию. С этого момента система обогрева считается полностью готовой к автономной работе.
Монтаж наружных сетей отопления
Способы очистки экономайзера
Внешняя очистка агрегата осуществляется обдувочным аппаратом, а для внутренней очистки был изобретён специальный способ – «продувка водой»:
- В барабан котла подаётся горячая питательная вода, вырабатывается пар.
- Продувочная вода по трубопроводу подаётся в обмывочный аппарат.
- Аппарат в свою очередь направляет воду на внутреннюю поверхность нагрева.
- Под давлением поверхность очищается от слипшихся топливных отложений.
В заключении стоит отметить, что экономайзер водогрейного котла – это, конечно, сравнительно новое в бытовом плане устройство, но, как показывает опыт промышленного использования, именно концепция его развития является наиболее перспективой для повышения прямой теплоотдачи даже небольших котлов.

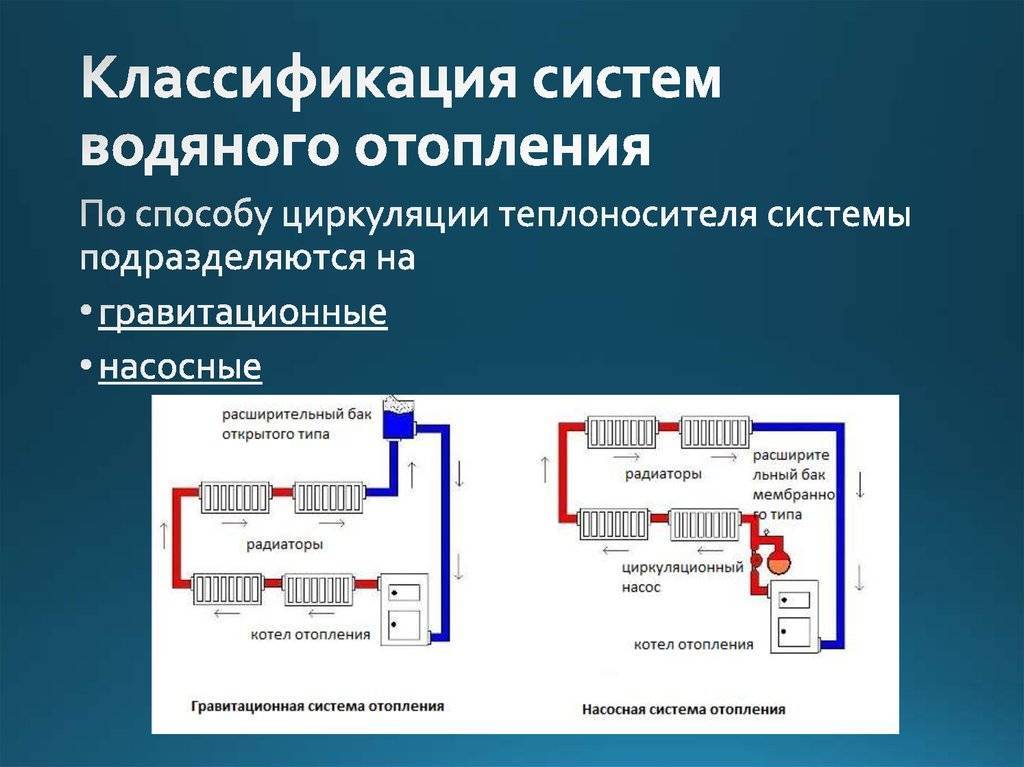

Системы с принудительной циркуляцией теплоносителя
Работа закрытой системы отопления базируется на принудительном движении теплоносителя – оно реализуется с помощью циркуляционных насосов. Эта техническая особенность значительно улучшает показатели системы и расширяет его функциональные возможности. Главной причиной этого является увеличенный объемный расход теплоносителя – он переносит значительно большее количество тепла в единицу времени, сопротивление элементов системы при этом преодолевается с помощью нагнетательной силы насоса.
Устройство системы с принудительным движением воды отличается от схемы с естественной циркуляцией – в состав закрытой системы входят дополнительные элементы – циркуляционный насос, группа безопасности и расширительный бак мембранного типа. Диаметр трубопроводов при этом значительно меньше – обычно он варьируется от ½ до 1 дюйма. Принудительный режим движения дает следующие преимущества системе отопления:
- Возможно использование любых типов отопительных приборов – радиаторов всех видов, конвекторов, регистров;
- Температура по системе распределяется более равномерно, в большинстве случаев комплекс отличается высокой маневренностью и хорошими возможностями регулирования;
- В состав системы отопления интегрируются комплексы водяных теплых полов и бойлеры косвенного нагрева горячей воды (только в автономных схемах);
- Возможно обеспечение теплом дополнительных потребителей – различных теплообменников и калориферов;
- Для монтажа закрытых схем могут применяться практически все виды трубопроводов для отопления;
- Часть работ по монтажу может производиться самостоятельно – в открытой схеме для этого требуются навыки сварщика;
- Величина отапливаемой площади может быть ограничена только недостаточными значениями мощности теплогенератора (котла) и циркуляционного насоса.
Отопление с принудительной циркуляцией теплоносителя может сооружаться по различным схемам, они делятся на следующие группы:
- Общая схема – однотрубная (с байпасом и без него), двухтрубная, коллекторно-лучевая, комбинированная;
- Схемы обвязки радиаторов – диагональная, боковая, нижняя специальная и классическая, верхняя и так далее;
- Схема подключения бойлера косвенного нагрева;
- Схемы подключения гидрострелки (гидравлического разделителя) и теплоаккумулятора.
Все указанные схемы имеют свои преимущества и недостатки. Если говорить об общей схеме, то наиболее качественной считается двухтрубная система и коллекторно-лучевая схема (частный случай двухтрубной).
Наиболее эффективным способом подключения радиаторов считается диагональный, ему немного уступает боковая обвязка, нижняя и верхняя схема присоединения чуть менее эффективны. При принудительной циркуляции значительно расширяются возможности по использованию отопительных приборов, в системах могут использоваться следующие устройства:
- Радиаторы из различных металлов и сплавов – алюминиевые, биметаллические, стальные и чугунные;
- Конвекторы со стальными, медными и медно-алюминиевыми теплообменниками;
- Регистры, полотенцесушители, дизайнерские радиаторы.
Указанное оборудование обладает своими собственными показателями эксплуатации для каждого типа устройств, изделия имеют различные способы установки и подключения. Использование различных типов запорно-регулирующей арматуры позволяет наладить работу системы как в ручном, так и в полностью автоматическом режиме.
Гидравлические разделители используются в системах с несколькими потребителями тепла, работающими в разных температурных и гидравлических режимах. Тепловые аккумуляторы частично выполняют функцию гидрострелок, но основной их задачей является выравнивание теплового режима в схемах с твердотопливными котлами и экономия топлива в системах с электрическими котлоагрегатами.
Закрытая схема отопления является единственной для централизованных сетей теплоснабжения и сооружается в подавляющем большинстве случаев при автономной конфигурации комплекса. Работа схемы с принудительным движением теплоносителя является энергозависимой, но этот недостаток нивелируется огромным набором достоинств.
