Основные характеристики
Калибратор — это специальное устройство, которое выполняет три основные функции:
- калибровка;
- снятие фаски;
- корректировка формы торца трубы после разрезания и прочих операций.
Эти мероприятия позволяют подготовить металлопластиковые трубы к монтажу соединительных элементов. Для стыковки, как правило, используются обжимные фитинги или же пресс-модели.
На сегодняшний день можно встретить несколько видов этого устройства, которые используются для труб с разными показателями сечения
При выборе калибратора рекомендуется обращать внимание на его маркировку. Диаметр приспособления может быть 12, 16, 20, 26, 33 мм
Лофт
В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.
Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.
Классификация и виды
Классификация разделяет фитинги на разные виды в зависимости от назначения и способа соединения.
По назначению
В зависимости от целевого назначения фитинги бывают следующих видов:
Отводы и уголки. Устанавливаются в местах, где трубопровод меняет направление под определенным углом (от 45º до 120º).
Тройники и крестовины. Применяются для подключения к основной линии двух или трех ответвлений под прямым углом.
Муфты, американки. Используются для стыковки металлопластиковых труб одинакового диаметра.
Переходники. Соединяют изделия разных типоразмеров и материалов.
Заглушки. Устанавливаются на тупиковых линиях систем.
Фитинги запорного типа (краны, вентили, клапаны). Применяются для кратковременной или постоянной остановки движения потока в определенном направлении.
По способу соединения
В зависимости от способа соединения фитинги для металлопласта можно разделить на три вида:
- Компрессионные (цанговые и обжимные). Состоят из корпуса, обжимного кольца, двух уплотнителей из синтетического каучука и накидной гайки. Образуют разъемное соединение. Предназначены для эксплуатации в трубопроводах диаметром 16, 20, 26, 32, 40 мм с рабочим давлением не выше 25 бар и температурным режимом до 115 ºС. Устанавливаются с помощью разводного или рожкового ключа. При выходе из строя их можно не менять полностью, а заменить только износившийся элемент.
- Пресс-фитинги. Дают неразъемное монолитное соединение. Состоят из цельнолитого корпуса, гильзы, изготовленной из нержавейки, клипсы — эластичного кольца, соединяющего гильзу с корпусом. Могут использоваться при скрытой прокладке разводок систем отопления и трубопроводов теплого пола под стяжку. Устанавливаются с помощью гидравлической пресс- машины с микропроцессорным управлением или ручного аналога — пресс-клещей путем обжатия гильзы вокруг металлопластиковой трубы.
- Пуш-фитинги. Применяются при любом виде монтажа, в т.ч. скрытом. Относятся к соединителям разъемного типа. Устанавливаются без использования инструмента. Состоят из корпуса, двух уплотнительных колец, внутренних обжимных колец с блокировочными пружинами, наружного кожуха с контрольными отверстиями. При установке соединитель просто надевается на подготовленный конец трубы до упора. Для контроля качества стыков используются окошки на корпусе.
Функциональные особенности видов
Различные виды фитингов выполняют в конструкции трубопроводной системы свое назначение:
- Муфты. Используются для соединения двух соседних элементов, расположенных на одной линии трубопровода.
- Тройники. Более сложные элементы, предназначенные для монтажа дополнительных ответвлений от основной линии. Входы и выходы устройства могут иметь различные габариты, что позволяет регулировать интенсивность потоков в разделяемых линиях. Монтаж тройника в трубопровод производится стандартными способами: резьбовыми соединениями, либо накидными гайками.
- Заглушки. Применяются достаточно редко, служат для полного перекрывания потока носителя по одной из веток трубопровода.
- Краны. Также позволяют частично или полностью перекрывать распространение жидкости по магистрали.
- Уголки. Применяются для организации поворота трубопроводной трассы. Угол поворота может составлять 45-120 градусов. Используются реже остальных элементов, поскольку большую часть углов можно пройти, попросту сгибая металлопластиковую трубу.
- Крестовины. Позволяют организовать одновременно несколько отводов от подводящей магистрали.
- Штуцеры. Для монтажа перехода с металлопластика на гибкий отвод.
Всемирно известный трубопровод Henco
Металлопластиковые трубы Henco лучше других объединяют все достоинства металлических и пластиковых магистралей. Благодаря этому, они применяются в самых различных инженерных сетях, а именно:
- Холодное и горячее водоснабжение;
- Отопление;
- Кондиционирование;
- Подогрев лестничных площадок, бассейнов, стадионов;
- Технологические системы водоподготовки.
Металлопластиковая труба Henco
Металлопластиковые трубы Henco являются электробезопасными, бесшумными и простыми в монтаже изделиями. Трубопровод стоит незначительные деньги в сравнении с тем, сколько он прослужит без необходимости регулярного ремонта и без потери качества.
Технология установки пресс-фитингов
Пресс-фитинги отличаются конструкцией и, соответственно, способом монтажа. Перед установкой соединителя нужно внимательно осмотреть соединители для металлопластиковых труб (гильзу, уплотнители) и подготовить пресс-клещи, подходящие по профилю и размеру (в идеале – того же производителя).
Трубу готовим так же, как и для обжимного фитинга – выпрямляем, размечаем, аккуратно отрезаем труборезом, предназначенным для работы с металлопластиком
Важно обработать торцовую часть: удалить заусенцы, сделать обод гладким и ровным. Фитинг монтируем в следующем порядке:
Галерея изображений
Фото из
Этап 1 – установка пресс-гильзы на трубу
Этап 2 – подготовка пресс-клещей
Этап 3 – установка фитинга в инструмент
Этап 4 – опрессовка фитинга клещами
Работая с ручным инструментом, необходимо помнить об одной тонкости опрессовки: она должна быть выполнена дважды. То есть после первого зажима необходимо ослабить фиксацию, повернуть клещи по оси примерно на 30º и повторить процедуру.
С советами и ценными рекомендациями по выполнению опрессовки труб из металлопластика вы ознакомитесь, прочтя рекомендуемую нами статью.
Особенности монтажных работ
Каждый вид представленных стыковок имеет свои особенности при монтажных работах.
Резьбовые фитинги для водопровода
Правила установки резьбовых моделей
Определиться с местом для установки. При этом нужно учитывать, что разъемные соединения нельзя устанавливать в места, куда потом не будет доступа. Например, в отопительную систему пола или внутреннюю прокладку стен.
Необходимая длина кусков трубы отрезается специальными ножницами – труборезами. Деформированную окружность выправляют калибратором. Обязательно удаляются неровности и зазубрены.
Проводится разборка фитинга, с него снимают гайку и достают кольцо. Все это надевается на край трубы.
Саму трубку натягивают на штуцер и устанавливают ровно.
Обжимное кольцо надвигают на свое место, и до упора закручивают гайку
При этом важно накрутить ее плотно, но не сорвать резьбу.
Отрезая нужную длину, учтите, что для этого вида стыковки нужно оставить 10 см запаса. После выполнения разреза восстановите форму диаметра калибратором.
На этот участок надеваете гайку и разрезное кольцо.
Прежде, чем надевать штуцер, смажьте его силиконом или смочите водой.
Крепежную гайку вначале заворачиваете руками, потом крепите ключом.
Монтаж компрессионного механизма
Соединений такой конструкции принято считать съемным. Но мастера с опытом работы рекомендуют при разборке заменять фитинг новым, так как демонтаж снижает его качества.
Методика монтажа пресс конструкции
Особенностью установки этой конструкции является применение дополнительных инструментов, таких, как:
- клещи для пресса,
- спецмашина.
На подготовленную поверхность надевается обжимная муфта, затем вставляется штуцер и специальными приспособлениями выполняется зажим стыковки.
Инструменты, необходимые для работы с металлопластиковой трубой
Для начала следует разобраться с тем, что металлопластиковая труба, в зависимости от типа используемых фитингов, может собираться как с помощью специального пресса, так и посредством обжимных гаек. Если говорить о надежности тех или иных фитингов, то они находятся примерно на одном уровне. Разница между ними в том, что, в отличие от обжимных, прессуемые концевики, давшие течь, исправить не представляется никакой возможности. Потекший фитинг нужно только выбрасывать и на его место устанавливать новый.
Соединение металлопластиковых труб – фитинги
Кроме того, для монтажа такой трубы необходим дорогостоящий пресс, приобретать который для единоразовой работы нет смысла. Поэтому в мастер-классе мы остановимся именно на самых распространенных обжимных фитингах, собрать которые своими руками сможет даже школьник.
Инструмент для металлопластиковых труб
Но вернемся немного назад и изучим инструмент для металлопластиковых труб. Для соединения металлопластиковых труб понадобится четыре вещи – пара разводных ключей (лучше шведских), калибратор, специальные ножницы и пружина соответствующего диаметра для плавного изгибания труб.
- С ключами все понятно без слов, их назначение – затягивать гайки как можно сильнее.
- Калибратор применяется для развертывания внутреннего диаметра трубы в местах ее соединения с фитингом.
- Назначение ножниц тоже не должно вызывать лишних вопросов – с их помощью разрезают трубы.
- Ну а о назначении пружин уже было сказано выше.
Обработка торцов
Для качественного монтажа необходимо добиться того, чтобы все элементы были подогнаны друг к другу максимально точно. Для решения этой задачи используют калибратор.
Виды калибраторов
Существует две разновидности этого инструмента для труб:
- Пластиковый калибр для металлопластиковых труб необходим для выравнивания конца трубы, который может быть несколько деформирован в процессе резки. Эта операция необходима для облегчения установки фитингов.
- Калибратор-фаскосниматель. Этот инструмент не только развальцовывает конец трубы, но и снимает небольшую фаску, подготавливая трубу к установке фитинга.
Как используется калибратор?
- Перед началом работы с калибратором следует убедиться в том, что срез выполнен строго под прямым углом.
- Штуцер калибратора необходимо аккуратно ввести в трубу по направлению продольной оси.
Классификация
Чтобы при сборке, эксплуатации трубопровода не возникло проблем, нужно правильно выбрать материал, из которого изготавливаются отдельные элементы. Виды труб отопления:
- из металла — применяются разные виды;
- из пластика (полипропилен);
- из металлопластика (комбинирование двух материалов).
Металлические
Виды металлических труб отопления:
- стальные;
- медные;
- из нержавейки.
Преимущества стали:
- Устойчивость к гидроударам, воздействию высоких температур.
- Долговечность, износоустойчивость.
- Высокий показатель теплопроводности.
- Температурное расширение на низком уровне.
Недостатки:
- Низкая устойчивость к образованию ржавчины.
- Большой вес.
- Проводимость блуждающих токов.
- Сложность монтажа отдельных элементов.
Преимущества меди:
- Долговечность.
- Высокий показатель теплопроводности.
- Устойчивость к образованию ржавчины.
Серьезных недостатков у медных деталей нет. Однако технические характеристики этого материала обуславливаются высокой ценой.
Преимущества нержавеющей стали:
- Устойчивость к образованию ржавчины, долговечность.
- Высокая теплопроводность.
- Устойчивость к скачкам давления, перепадам температур.
- Малое температурное расширение.
Недостаток деталей из нержавеющей стали — высокая цена.
Пластиковые
Преимущества пластика:
- Долговечность — 50 лет.
- Устойчивость к появлению ржавчины.
- Низкая цена.
- Герметичность системы.
Недостатки пластика:
- Для монтажа нужно покупать дополнительное оборудование.
- Высокие температуры разрушают материал.
- Низкая теплопроводность.
Металлопластиковые
Преимущества металлопластика:
- Срок службы — 50 лет.
- Блуждающие токи не передаются через металлопластик.
- Высокая герметичность.
- Устойчивость к появлению ржавчины.
- Прочность выше, чем у пластика.
- Для создания сложных форм можно сгибать детали.
Недостатки:
- Слабая устойчивость к воздействию УФ лучей.
- Разрушение материала от воздействия высоких температур.
- Высокая цена.
Что нужно знать о разнице способов?
Перед выбором вида фитингов, устанавливаемых на водопровод или отопительную систему, необходимо познакомиться с отличиями двух разных способов обжима:
- Трубопровод с компрессионными фитингами – обслуживаемый (нуждается в подтяжке гаек примерно раз в году), а система с пресс-фитингами – монолитная, не обслуживаемая.
- Для монтажа компрессионных деталей достаточно подручных инструментов, для установки пресс-гильзы необходимы специальные пресс-клещи.
- Систему с компрессионными фитингами в любой момент можно разобрать для замены деталей или ремонта, трубопровод с пресс-фитингами если и придется менять, то полностью.
- Разборная система должна быть на виду (для регулярного обслуживания), монолитные соединения можно заливать стяжкой и маскировать в стенах.
Если важна стоимость комплекта соединительных элементов, то имейте в виду, что пресс-фитинги примерно в 1,5 раза дешевле обжимных аналогов.
Технология монтажа обжимного фитинга
Когда под рукой необходимый инструмент, процесс обжима компрессионного фитинга происходит быстро и легко. После двух десятков процедур рука набивается, и каждое движение доводится до автоматизма. Возможно, по этой причине трубопроводы, собранные профессиональными сантехниками, служат около 7 лет даже без дополнительной подкрутки (хотя она рекомендуется).
Итак, для установки компрессионного фитинга на металлопластиковую трубу потребуются ножницы (труборез), калибратор, рожковые ключи по размеру. Вручную выпрямляем кусок трубы, подлежащий обжиму, и действуем по следующей инструкции:
Галерея изображений
Фото из
Шаг 1 – разметка точки отреза на трубе
Шаг 2 – отрезание фрагмента металлопластиковой трубы труборезом
Шаг 3 – расширение отверстия калибратором
Шаг 4 – надевание накидной гайки
Шаг 5 – надевание разрезного кольца (цанги)
Шаг 6 – монтаж штуцера в трубу
Шаг 7 – плотное затягивание деталей
Шаг 8 – довинчивание гайки ключами
В результате обжима накидная гайка не должна «гулять» по трубе, даже если постараться ее сдвинуть рукой.
Несколько профессиональных советов помогут вам избежать недочетов при установке компрессионного фитинга:
- Перед установкой штуцера в трубу обязательно проверьте наличие уплотнительных колец: они должны находиться в предназначенных для них канавках. Чтобы кольца не сбивались с места при монтаже, некоторые мастера смазывают штуцер мыльным раствором.
- Если штуцер в трубу не входит, а уплотнительные кольца при монтаже сдергиваются, обязательно необходимо выполнить развальцовку калибратором. Нет под рукой специального инструмента – воспользуйтесь концом гаечного ключа.
- При затяжке накидной гайки контролируйте усилия: излишнее старание может привести к повреждению граней и деформации частей фитинга.
- При монтаже используются два ключа: одним придерживаем фитинг, другим затягиваем гайку. Размеры лучше подобрать заранее, так как они чаще всего нестандартные. Если нет подходящего размера, поможет разводной ключ.
Правильно установленный компрессионный фитинг выдержит давление в системе даже при работе компрессора или насоса. Примерно раз в году необходимо производить осмотр, и если обнаружено подкапывание, рекомендуется подтянуть гайки.

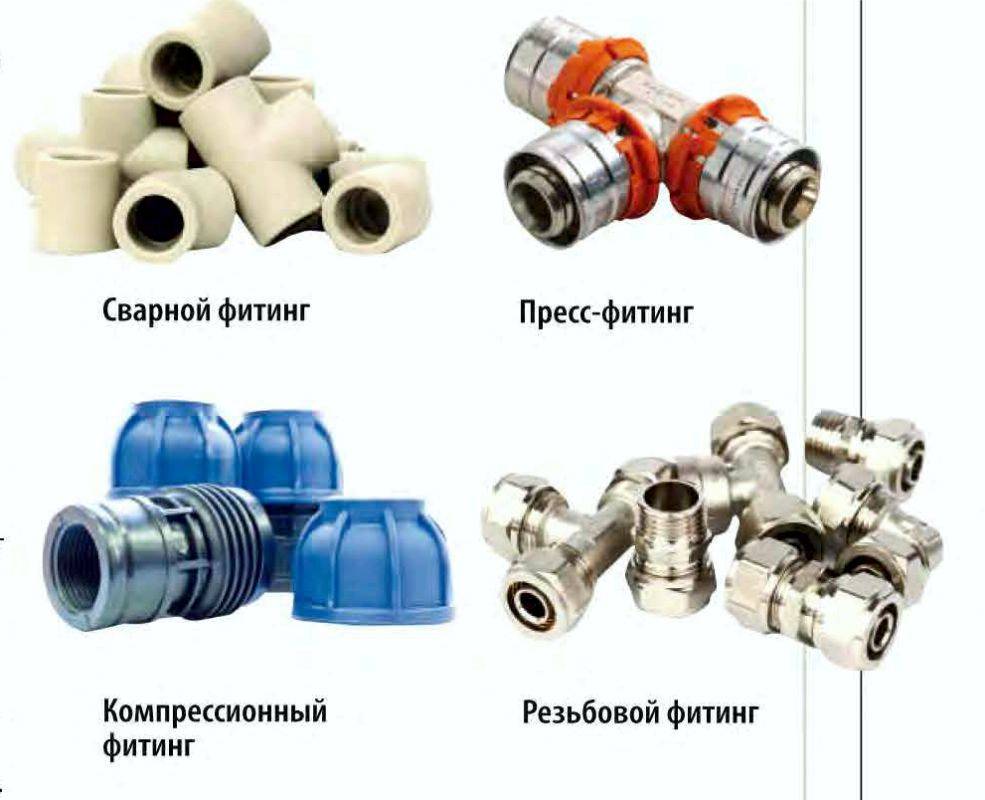

Виды фитингов для металлопластиковых труб
Цанговые (резьбовые) фитинги;
Компрессионные;
Пресс-фитинги для металлопластиковых труб.
По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.
По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:
Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;
Муфты соединяют две трубы;
Фигурные фитинги необходимы для обвода трубы без стыковки;
Фитинги запорного типа (вентили, краны, клапаны).
Рассмотрим подробнее виды фитингов для металлопластиковых труб.
Все они отличаются исключительно способом монтажа.
- Цанговые фитинги
По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.
Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:
Латунной основной части;
Обжимного кольца;
Резиновой уплотнительной прокладки.
Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.
Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.
По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:
С внутренней резьбой;
С наружной резьбой;
С накидной гайкой.
Существуют недостатки такого вида соединения:
В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.
При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.
- Компрессионные фитинги
Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.
Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:
Накидная гайка;
Разрезанное обжимное кольцо;
Штуцер.
Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.
- Пресс-фитинги
Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.
Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.
Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев
Достоинства и недостатки цанговых соединений
Компрессионные фитинги приобрели свою популярность благодаря массе преимуществ:
- простота в использовании;
- высокая степень надежности;
- возможность повторного использования;
- устойчивость к температурным воздействиям (до 170 градусов);
- устойчивость к повышенному давлению (до 15 атмосфер);
- скорость монтажа и демонтажа соединения.
Из недостатков самым существенным является то, что в процессе эксплуатации цанговые крепления необходимо обслуживать – производить осмотр и обтяжку по мере необходимости. Поэтому их нельзя замуровывать и применять в труднодоступных местах.
№10. Фитинги для металлопластиковых труб
Соединение отдельных участков трубопровода обеспечивается за счет использования специальных фитингов. Конечно, тема выбора подходящих фитингов требует более подробного рассмотрения, но мы остановимся на основных видах соединений и их особенностях.
Итак, фитинги для металлопластиковых труб бывают таких видов:
разъемные фитинги также называются разборными, резьбовыми и цанговыми. Стоят дороже остальных, их можно несколько раз собирать и разбирать. Корпус такого фитинга изготовлен из латуни, фиксация обеспечивается благодаря обжимному кольцу и прокладке. В общих чертах процесс монтажа выглядит так. На трубу наносится разметка, проводится нарезка специальным устройством и калибровка трубы (необходима для восстановления формы). Затем на трубу одевают накидную гайку и цанг фитинга, внутрь трубы вставляется корпус фитинга до упора. Остается только закрутить накидную гайку на фитинг, одеть накидную гайку на другую трубу и соединить элементы (наглядно представлено в видео). Такое соединение используют для организации систем холодного водоснабжения, для отопления и горячей воды это не самый подходящий вариант – через 2-3 года можно заметить течь. Конечно, соединение можно подтянуть, но все это до поры до времени, т.е. пока не исчерпается ресурс резьбы;
- компрессионный (обжимной) фитинг куда более прост в монтаже, состоит из штуцера и накидной гайки, которые фиксируются обжимным кольцом. Такие соединения подходят для систем холодного водоснабжения, но могут быть использованы и для водопроводов с горячей водой;
- пресс-фитинги – лучший вариант для построения системы отопления. Такие фитинги имеют сложную конструкцию, но позволяют создать максимально надежное соединение, которое легко перенесет скачки температуры и давления. Монтаж таких фитингов осуществляется при помощи специальных пресс-машин, которые стоят дорого.
№7. Диаметр металлопластиковых труб
При выборе металлопластиковых труб важно ориентироваться на такие важные параметры изделия:
- внутренний диаметр – основная характеристика, которая определяет пропускную способность трубы;
- наружный диаметр также указывается при продаже и составляет от 16 до 63 мм;
- толщина стенки колеблется от 2 до 3,5 мм, увеличивается по мере увеличения диаметра.
Наиболее популярные размеры металлопластиковых трубы:
- внешний диаметр 16 мм, внутренний диаметр 12 мм, стенка 2 мм (16*12). Такие трубы используются при подаче воды к смесителям и приборам учета воды, могут применяться для организации всей системы водообеспечения или отопления, но последние, как правило, создаются из труб большего диаметра. Фитинги на трубы в 16 мм самые дешевые;
- трубы 20*16 с толщиной стенки 2 мм обеспечивают более высокую пропускную способность и используются для монтажа теплого пола, а также для сооружения водопровода в случаях, когда напор воды нестабильный;
- трубы 26*20 с толщиной стенки 3 мм подходят для организации водопровода и системы отопления в частном доме, стояков и теплых полов;
- трубы 32*26 с толщиной стенки 3 мм подходят для организации основного водопровода, стояка. Такие трубы ставят в домах с низким давлением воды;
- трубы 40*32 со стенкой 3,9 мм подходят для построения систем центрального отопления и водоснабжения, также могут использоваться в автономных системах, системах водоподготовки. Обычно в частном строительстве такие трубы не используются – они больше подходят для создания протяженных городских и промышленных инженерных сетей;
- трубы 50*40 со стенкой 4 мм применимы для монтажа технологических трубопроводов, для построения систем водоснабжения и отопления больших промышленных объектов. Также такие большие трубы подходят для транспортировки сжатого воздуха, агрессивных веществ;
- трубы с внешним диаметром 63 мм и более имеют специфическую сферу использования.
Лучшие металлопластиковые трубы 32 мм
Трубопроводы с этим размером используются для подвода воды, в качестве стояков в небольшом загородном доме, в системах водоснабжения. Универсальность применения повышает требования к используемым трубам и фитингам. Это учитывают ведущие производители и мы рекомендуем приобретать изделия только известных брендов
Наша команда советует обратить внимание на две серии европейских производителей, которые отличаются хорошими техническими характеристиками и длительным сроком эксплуатации
Uponor MLC S 40
Многослойная труба для систем отопления, питьевого водоснабжения предназначена для работы под давлением до 10 атмосфер. Внутренний и внешний слой выполнен из термостойкого полиэтилена, что обеспечивает стабильную работу при температуре 90 градусов. Армирование продольно сваренным алюминием обеспечивает отсутствие линейного расширения, защиту от диффузии кислорода. Высокое качество используемого клея обеспечивает срок службы не менее 50 лет.
Можно использовать для скрытого и внутреннего монтажа. Белый цвет гармонично вписывается в интерьер, а отсутствие линейного расширения помогает экономить на кронштейнах крепления. Отличительная особенность – хорошая гибкость. Это актуально для систем, прокладываемых в помещениях со сложной планировкой.
Достоинства:
- Устойчивость к расслоению;
- Гладкая внутренняя поверхность;
- Высокое качество фитингов;
- Минимальный радиус изгиба.
Недостатки:
На рынке можно встретить подделку.

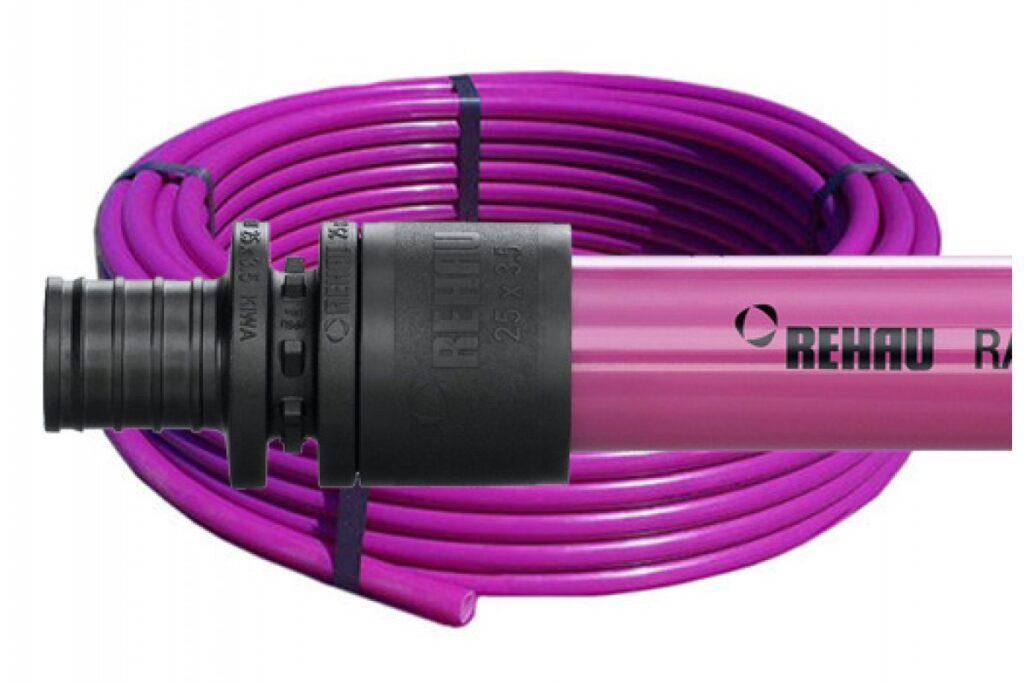

Rehau Rautitan pink 40
Эта линейка продукции разработана для систем теплоснабжения. Может использоваться для подключения радиаторов, в качестве стояков, в качестве теплого пола в больших по площади помещениях. При производстве используется термостойкий полиэтилен, который сшивается пероксидным методом. Особенностью материала является розовый цвет, который подчеркивает сферу применения изделий.
Работы по прокладке трубопровода можно выполнять при температуре до -10 ºС. Для монтажа разработан широкий ассортимент фитингов. Использование технологии стыковки на надвижной гильзе позволяет отказаться от уплотнительных колец и повысить надежность всей системы теплоснабжения.
Достоинства:
- Высокая ударопрочность;
- Допускается монтаж в стяжку;
- Хорошая устойчивость к агрессивным химическим реагентам;
- Срок службы 50 лет;
- Выдерживает замерзание.
Недостатки:
Используется только с технической водой.
Главные преимущества металлопластиковых труб
Термостойкость
Эти изделия способны выдерживать высокие температурные нагрузки. По ним свободно может перемещаться вода нагретая, например, до 95⁰С. При этом материал не деформируется и остается в прежнем состоянии. Также возможна и краткосрочная нагрузка, которая вполне может достигать и 110 градусов по Цельсию.
Давление
Эти трубы обладают отличной стойкостью не только к температурам. Их рабочее давление — до 10 атмосфер. Для примера, полиэтиленовые трубы могут выдерживать до 6-ти атмосфер.
Фитинги для соединения металлопластиковых труб
Гибкость
Еще одно конкурентное преимущество. Для того чтобы было более комфортно монтировать изделия, их можно сгибать на радиус, равный 5-ти диаметрам трубы. При этом изделие не повреждается и не ухудшает своих рабочих качеств.
Другие производители из Германии
Металлопластиковая труба Kermi производится также в Германии на основе инновационных разработок. Гидроизоляционный слой EVON защищает металлопластиковые трубы от разрушающего действия кислорода.
Следующим трубопроводом немецкого производства является металлопластиковая труба Viega. Удобство установки и возможность последующего контроля обеспечивается наличием специального смотрового отверстия на пресс-гильзе. Именно через него производится оценка правильности соединения магистрали перед опрессовкой.
Металлопластиковая труба Oventrop Copipe
Oventrop Copipe – это один из лучших трубопроводов для систем водоснабжения и отопления не только в нашей стране, но и во всем мире. Трубы Oventrop Copipe выпускаются диаметром от 16 до 63 мм и соединяются посредством пресс-фитингов. Системы Oventrop Copipe поставляются готовыми комплектами, что состоят из фитингов и непосредственно трубопровода.
Oventrop Copipe – это отменное качество по приемлемой цене. Трехслойная конструкция трубы Oventrop Copipe устойчива к диффузии кислорода и имеет максимальную рабочую температуру 95 °С.
Трубопровод системы Oventrop Copipe поставляется в бухтах. Комплект дополняется прессовыми фитингами для соединения элементов.
Изделия компании Sanha пользуются повышенным спросом среди потребителей. Вся продукция Sanha имеет немецкие сертификаты качества и подходит для использования в таких инженерных сетях:
- Водоснабжение;
- Отопление;
- Охлаждение;
- Транспортировка сырья в промышленности.
Для производства труб Sanha используются наиновейшие модифицированные полимеры и оптимально подобранная толщина стенки алюминиевого слоя. Конструкция трубопровода Sanha представлена на рисунке:
Конструкция трубопровода Sanha
Изделия Sanha имеют множество положительных отзывов среди европейских потребителей. Трубопровод Sanha обеспечивает следующие преимущества:
- Высокое качество;
- Доступная цена;
- Рабочая температура до 95 градусов;
- Максимальное давление 12 бар;
- Длительный срок использования.
