Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Разновидности очистных установок для дома

Второй этап доочистки скважинной воды — тонкая фильтрация — удаление из жидкости любых сторонних растворенных примесей. Для этого используют самые различные установки в зависимости от результатов лабораторного анализа скважинного ресурса.

Обезжелезиватели

Установка обезжелезивания воды удаляет фториды, нитраты, нитриты, свинец, радий и мышьяк Железо в концентрации выше нормы наносит здоровью человека непоправимый вред, поэтому важно удалить химический элемент из воды. Для этого используют:

Напорные аэраторы. Представляют собой колонны, в которые под давлением подается воздух. Соединяясь с молекулами железа, кислород приводит к их окислению. Химический элемент переходит в трёхвалентное взвешенное состояние. Остается только удалить видимые частички железа при помощи механического фильтра.
Безнапорные установки для обезжелезивания. Вода из скважины подается в большие резервуары через форсунки. При её распылении происходит контакт растворённого железа с кислородом. В процессе окисления Fe переходит в трехвалентное состояние и удаляется из жидкости через сетчатый фильтр.
Угольные засыпки. Работают только при условии наличия в воде Fe3

Важно регулярно менять картриджи.
Ионообменные установки. Производят замену ионов железа на ионы натрия

Ионообменная смола также требует регулярной замены. К тому же утилизировать ее с бытовыми отходами нельзя.

Лучше всего для дома подходят аэраторы.

Обратноосмосные установки

Обратноосмотические фильтры производят наиболее качественную очистку воды Это многоступенчатые системы очистки, благодаря которым воду можно полностью отфильтровать от нитратов, железа, хлора, пестицидов, извести и других примесей. Работает установка по принципу прогона воды через мембрану под высоким давлением. Такой барьер пропускает сквозь себя только молекулы жидкости, но не частички примесей. Вся грязь затем смывается с мембраны и сбрасывается в канализацию. Происходит самоочистка.

После того как вода пройдет через мембрану, она отправляется в колбы с угольными засыпками или минерализующими слоями, чтобы полностью очиститься и обогатиться нужными микроэлементами.

Магистральные проточные установки

Магистральные фильтры для воды на холодную и горячую воду Это самые мощные типы фильтров, которые ставят на ввод линии водопровода в дом. Магистральное оборудование имеет хорошую степень очистки и также прогоняет жидкость через несколько колб — сетчатую, с фильтрационным углем, ионообменную. Магистральное оборудование можно ставить на горячую и холодную воду.

Бюджетный вариант — стандартный кувшин

Если лабораторный анализ показал незначительные количества сторонних примесей в воде, можно просто купить фильтр-кувшин со сменным картриджем. Его подбирают по типу загрязнения жидкости — для железа, хлора, извести и др. Самый популярный среди россиян кувшин — Аквафор. Этот же производитель предлагает покупателю и более сложные обратноосмосные системы.

Как выбрать нужный фильтр

Осадок воды из скважины в виде песка или глины является одной из самых частых проблем Прежде чем сделать скважинный фильтр своими руками, необходимо ознакомиться с разновидностями и предназначением очистительных элементов. Очищение колодезной жидкости происходит в два этапа – фильтром в скважине и поверхностным, который врезают в водопроводную магистраль. Состоит устройство из трех основных деталей:

  • Отстойник – полость, предназначенная для скопления твердых частиц песка, ила и почвы. Приблизительная длина резервуара составляет 0,5 метра.
  • Фильтрующие элементы состоят из многочисленных отверстий в трубе небольших размеров, а также наружных материалов, которые к ней крепятся.
  • Надфильтровый участок – деталь, исполняющая роль фитингов при установке на обсадную колонну источника.

Чтобы правильно выбрать очистительный фильтр, нужно понять, каким требованиям он должен соответствовать. Скважинная вода поднимается на поверхность, преодолевая слои почвы и прочих малосыпучих пород, в результате чего ее состав обогащается посторонними примесями, которые не всегда благоприятно сказываются на работоспособности дорогостоящего оборудования и здоровье человека. Чтобы предотвратить неприятные явления, необходимо разобраться, какими по типу конструкции фильтры бывают и какой предпочтительнее установить. Дырчатый фильтр

  • Дырчатое устройство, оснащенное сеткой – самая востребованная разновидность. Это полипропиленовая или металлическая труба с большим количеством упорядоченно расположенных сквозных отверстий. Сделать фильтр для скважины своими руками из пластиковой или металлической трубы просто, но конструкция имеет один весомый недостаток – малая производительность из-за большого потока воды.

    Щелевой фильтр

  • Щелевая конструкция имеет высокую пропускную способность, благодаря чему система производительная и эффективная. Конструктивные особенности аналогичны предыдущей разновидности, за исключением того, что вместо отверстий используются надрезы. Сквозь насечки, расположенные на трубе, проникает вода, а твердые частицы и прочие загрязнения оседают на стенках. Толщина определяется исходя из концентрации и размеров твердых частиц в колодезной воде. Сетчатый щелевой фильтр – наиболее предпочтительная разновидность для глинисто-песчаных водоносных пластов.
  • Фильтр из гравия – одна из самых бюджетных и простых в реализации конструкций. Представляет собой подушку, состоящую из мелкофракционного гравия. Используют, как правило, вместе с сетчатым фильтром на песчаных или известковых источниках небольшой глубины.

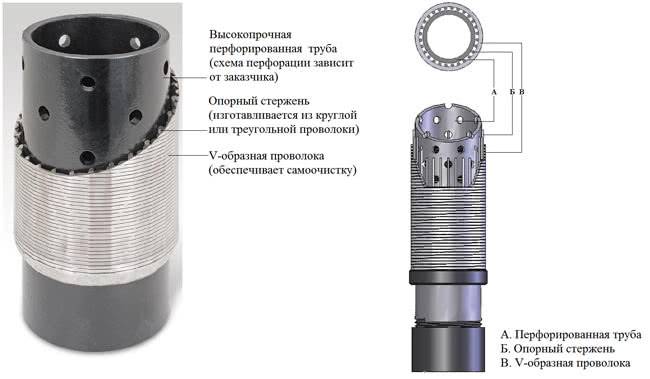

  • Фильтрующая конструкция с проволочной обмоткой – это модернизированный вариант сетчатого фильтра. Вместо сетки труба обматывается специальной проволокой клиновидного сечения, изготовленной из нержавеющей стали.

Изготовление фильтра для скважины своими руками — инструкции

Конструкцию выбирают в зависимости от геологических характеристик водоносного горизонта, предполагаемой глубины бурения и сечения трубы скважины: диаметр трубы фильтра должен составлять примерно 2/3 ее диаметра.

Чтобы сделать фильтр понадобятся такие инструменты:

  • дрель;
  • молоток, ножницы по металлу;
  • скобы из нержавеющей стали;
  • шлицевая отвертка;
  • кусачки;
  • плоскогубцы;
  • шурупы (подрезанные, чтобы не выпирали);
  • шуруповерт;
  • перчатки.

Изготовление перфорированного сетчатого фильра

Сетчатый фильтр состоит из таких элементов:

  • полой трубы, в стенах которой просверлены отверстия;
  • сетки;
  • проволочной обмотки (2 слоя).

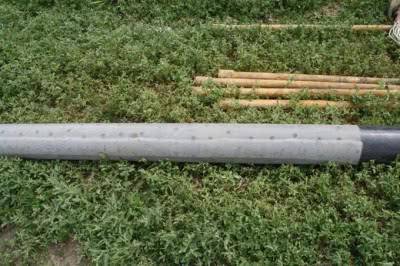

Перфорированный сетчатый фильр.

Сетку подбирают в зависимости от вида грунтовых пород:

  • на гравийных песках и крупнозернистых грунтах — с квадратными ячейками, многослойную;
  • в породах средней и мелкой зернистости — галунного плетения П48 или П52.

Отрезок сетки должен быть на 4-5 см шире диаметра трубы. Эти излишки загибают с 2 сторон, чтобы на трубе закрепить их надежным кровельным замком.

Фильтр делают так:

  1. В трубе диаметром 120 мм длиной 300 мм, отступив с обоих концов по 55-65 см, сверлят в шахматном порядке отверстия диаметром 22 мм. Всего их должно быть 90-95. Слишком большое количество отверстий ослабит конструкцию, если их мало, воды будет поступать недостаточно.
  2. Трубу обматывают проволокой диаметром 1,7-2,3 мм с расстоянием между витками 7-9 см. Чем тоньше проволока, тем чаще должны быть витки.
  3. Сетку соединяют в кровельный замок, зажимают плоскогубцами через каждые 2 см и оббивают молотком, при этом она натягивается и на поверхности проявляется рельеф проволоки. Следующий лист крепят внахлест на 3 см, так, чтобы продольное соединение находилось с противоположной стороны трубы относительно 1 листа.
  4. Скобы крепят поверх сетки в 3 местах: по краям и в центре трубы, всего понадобится 6 скоб.
  5. Конец проволоки диаметром 2 мм согнуть петлей, прикрепить к скобе и обернуть ее несколько раз вокруг трубы так, чтобы она легла плотными рядами внутри скобы, затем расстояние между витками увеличить до 7-10 см до следующей скобы, все повторить.

После того как все отверстия в трубе будут просверлены, их необходимо ошкурить, очистить от заусениц, чтобы в дальнейшим сор не мешал работе насоса.

Изготовление щелевого фильтра

Щелевого фильтра своими руками.

Изготовление щелевого фильтра отличается от создания перфорированного тем, что в трубе делают поперечные полосы с помощью газовой резки. В нижней части отступают на 10-15 см (это будет отстойник) и намечают положение прорезей — друг над другом или в шахматном порядке.

Длина разрезов — 2,5-7,5 см. Качественно сделанные отверстия не будут влиять на способность трубы выдерживать давление породы.

Трубу надо зафиксировать хомутами, тогда ее удобно будет поворачивать во время работы.

Как самому сделать фильтр для абиссинской скважины

Дальнейшее крепление элементов происходит так же, как описано выше. Исключение составляет наконечник фильтра.

Если абиссинская скважина выполнена методом гидробурения, чаще всего используют пластиковую трубу и плоский наконечник.

Как изготовить фильтр иглу

Фильтр игла для забойной скважины.

Его можно выточить из стали на станке или сделать из отрезка трубы с толщиной стен 50 мм следующим образом:

  1. На расстоянии 4 см от края трубы провести окружность и разделить ее на 4 равные части.Такие же разметки делают со смещением на 1/8 окружности.
  2. Вырезать 4 одинаковых треугольника высотой 70 мм и загнуть их внутрь так, чтобы они образовали конус.
  3. Проварить швы изнутри и снаружи.
  4. Обточить.
  5. С противоположной стороны приварить заглушку и муфту под резьбу на трубе фильтра.
  6. Накрутить на фильтр и затянуть.

Как прочистить самодельный фильтр

Фильтр можно почистить такими способами:

  1. Вибрационным насосом с насадкой. На водозаборник помпы крепят шланг, утяжеляют его и опускают на дно скважины, приподнимают на 10-15 см и включают. От вибраций вода взбалтывается и вместе с осадком подается наружу. Недостаток метода — из-за попадания крупных частиц отложений рабочий клапан помпы быстро изнашивается.
  2. Желонкой. Ее закрепляют на тросе, опускают на дно. Затем поднимают на 0,5-1 м и опять резко опускают, ил и другие отложения встраиваются и попадают внутрь желонки благодаря открытому клапану. При подъеме устройства клапан закрывается.
  3. Двумя насосами — поверхностным, который подает воду для промывки на дно скважины, поднимая ил и песок, и глубинным, выкачивающим грязь на поверхность (можно использовать рабочий, находящийся в скважине, не поднимая и не опуская его).

Чтобы скважина не засорялась, она должна эксплуатироваться. Лучше, если забор воды происходит ежедневно, летом желательно включать насос на 1-1,5 часа, используя воду, например, для полива. Если нет такой возможности, надо обеспечить прокачку минимум 100 л воды в 2 месяца.

Щелевые конструкции фильтров

Наряду с дырчатыми фильтрами в трещиноватых и склонных к обрушению породах используются щелевые системы. Они более предпочтительны по своей конструкции, поскольку имеют большую, чем дырчатые, пропускную способность. На их поверхности нет «глухих» зон, и площадь одной щели в сто раз превосходит площадь отверстия.

Главным недостатком сооружения считается меньшая прочность на изгиб, поэтому при изготовлении обязательно предусматриваются так называемые «пояса жесткости» – сплошные участки без перфорации.

Щелевой фильтр имеет большую, чем дырчатый пропускную способность

Чтобы самостоятельно изготовить щелевой фильтр для скважины понадобится подготовить трубу и инструмент для фрезерования или газовый резак, в зависимости от того, как будут выполняться отверстия. Размеры ширины щелей исходя из состава породы могут варьироваться от 3 и до 5 мм, длины – от 25 и до 75 мм. Располагают отверстия как в поясном так, и в шахматном порядке. Поверх может накладываться металлическая сетка.

Подобрать сетку довольно просто. Она может быть квадратного либо галунного плетения. Опыт показывает, что лучшая прочность и проницаемость у латунной сетки галунного плетения. Подобрать размер отверстий так же несложно. Для этого через несколько сеток просеивают сухой песок. Выбирают ту, которая пропускает, в среднем, примерно половину. Однако для особо мелких песков вполне подойдет и вариант, пропустивший порядка 70%, а для крупных фракций – 25%.

Виды сеток для фильтра: под буквой «а» галунное плетение, под «б» — квадратное

Грамотное изготовление фильтра для скважины предполагает и определение размеров песка, чтобы как можно более точно подобрать сетку. Сделать это можно самостоятельно, высыпав немного сухого песка на миллиметровую бумагу. Крупными считаются частички величиной от 0,5 до 1 мм, средними – от 0,25 до 0,5 мм и мелкими – от 0,1 до 0,25 мм. Сетки галунного плетения имеют особую маркировку в виде дроби. В числителе указано количество проволок в основе, в знаменателе – в утке, из расчета на квадрат размером 25х25 мм. Если фильтр будет работать с гравием, то сетку выбирают только с квадратным плетением.

Перед тем, как наложить сетку, на фильтр спирально наматывают стальную нержавеющую проволоку шагом 15-25 мм. Диаметр проволоки – 3 мм. Через каждые 0,5 м по длине каркаса ее точечно припаивают, обеспечивая максимальную прочность. Сетку внахлест надевают на трубу и стягивают проволокой по спирали. Шаг – 50-100 мм. Каждый виток после закручивания перегибают под стяжку пассатижами. Так же сетку можно припаять. Для этого сначала крепят один край, а затем внахлест на него – второй. Таким способом можно самостоятельно изготовить лучший фильтр для скважины на песок, каковым считается щелевая конструкция с сеткой.

Изготовление щелевого фильтра

Щелевой

Если в вашем случае в скважине преобладает порода, которая склонна к обрушению, то лучшим вариантом будет изготовление щелевого фильтра. Его главной особенностью является то, что он обладает достаточной пропускной способностью. Сверху изделия нет глухой зоны, а площадь щели превышает площадь отверстия. Если быть объективным, то такая конструкция имеет один недостаток. Щелевой фильтр имеет небольшую прочность на изгиб. По этой причине в процессе его изготовления необходимо создать пояса жесткости, которые не будут иметь перфорации.

Вам будут необходимы следующие строительные материалы и инструменты:

  • газовый резак,
  • проволока нержавеющая Ø3 мм,
  • сетка латунная,
  • труба необходимого диаметра,
  • болгарка,
  • отрезной круг.

Изготовление

Принцип изготовления щелевого фильтра схож с принципом изготовления перфорированного фильтра. Прорези необходимо выполнять в поясном порядке или в шахматном. При этом размер щели определяете по диаметру гранул, которые преобладают в составе породы. Как и в первом случае, трубу необходимо замотать латунной сеткой галунного плетения. Предварительно при помощи болгарки и отрезного круга изготовьте щели в трубе. Перед тем как вы наложите сетку на трубу, необходимо по спирали намотать проволоку шагом в 2 см. На расстоянии 0,5 метра проволоку рекомендуется припаять, что позволит сделать жесткую конструкцию. Самодельный щелевой фильтр, выполненный по данной технологии, достаточно долговечный и имеет хорошую пропускную способность.

Дырчатые фильтры с перфорацией

Наиболее распространенная система очистки воды из скважины – дырчатая. Она представляет собой обычную перфорированную трубу покрытую сеткой, поэтому изготовление фильтра для скважины своими руками не представляет собой ничего сложного.Кроме того, данное устройство обладает отличными эксплуатационными свойствами.

Поэтому, если вы собрались сделать фильтр на скважину своими руками, то можно остановиться на этой конструкции. Основным достоинством данной системы является невысокая стоимость. Использовать такую конструкцию можно в разных породах, чаще всего ее применяют в артезианских скважинах,которые имеют нестабильный водоносный горизонт и небольшой напор.

Конструкция состоит из нескольких частей:

  • Самого фильтра;
  • Надфильтрового участка;
  • Отстойника, в котором накапливаются крупные частицы грунта (расположен в самом низу ствола).

Теперь подробней рассмотрим процесс изготовления конструкции.

Пластиковый фильтр

Необходимые инструменты и материалы

Для изготовления устройства понадобятся:

Стальная труба необходимого диаметра

Также можно использовать пластиковую трубу, однако необходимо обратить внимание, чтобы она была выполнена из материала,который можно использовать в пищевых целях.
Также понадобятся сверла необходимого диаметра. Величина отверстий подбирается в соответствии с гранулометрическим составом почвы.
Электродрель.
Сетка для фильтра.

Варианты плетения сетки

Изготовление

Инструкция по изготовлению устройства выглядит следующим образом:

  • В первую очередь измеряется длина отстойника.
  • Затем труба укладывается на ровную горизонтальную поверхность, после чего на нее наносится разметка. При этом необходимо учитывать, что перфорированный участок, согласно технологии, должен составлять около 25 процентов от общей длины.
  • Следующим шагом является изготовление отверстий. От края следует отступить не менее метра. Интервал между отверстиями должен составлять 1-2 см. Желательно их высверливать под углом 30-60 градусов по направлению снизу вверх.
  • После окончания работы необходимо зачистить все острые края и тщательно обстучать изделие, чтобы в нем не осталось металлической стружки.
  • Нижнюю часть трубы желательно закрыть деревянной пробкой.

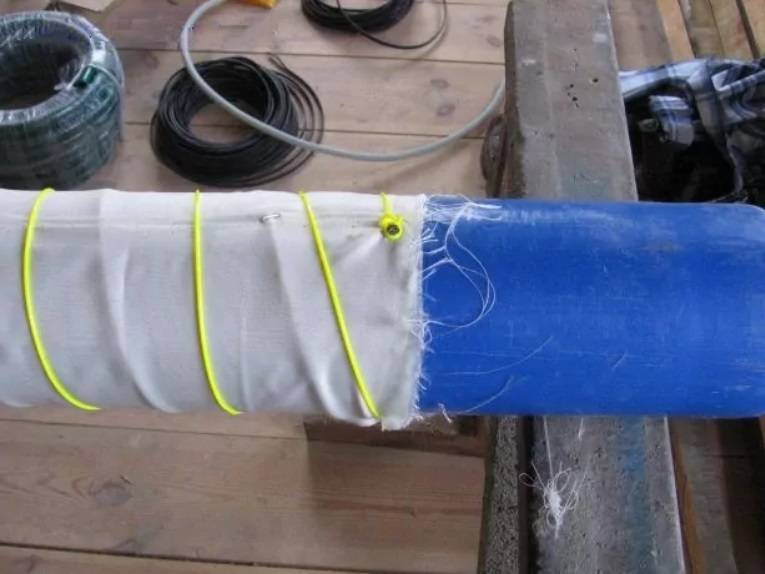

  • Для защиты отверстий от засорения, труба заворачивается в сетку для фильтра скважины.

Щелевые пластиковые фильтры


Щелевые фильтры

Фильтры щелевого типа обычно используют в породах, которые склонны к обрушению.Их конструкция предпочтительна тем, что обладает большей пропускной способностью. На поверхности такого изделия отсутствуют «глухие» зоны, а площадь щели намного превосходит площадь отверстия.

Основным недостатком конструкции является меньшая прочность на изгиб, учитывая этот момент, при изготовлении, необходимо предусмотреть пояса жесткости, т.е. участки без перфорации.

Необходимые инструменты и материалы

Для изготовления устройства понадобится труба, такая же, как и в первом случае, а также:

  • Газовый резак;
  • Проволока диаметром 3 мм;
  • Сетка.

Изготовление

Такие фильтры для скважины своими руками изготавливаются по тому же принципу, что и дырчатые. Прорезы можно выполнять в шахматном или поясном порядке.Ширина щелей определяется в зависимости от состава породы.

Как и в первом случае, поверх трубы необходимо использовать металлическую сетку. Как показывает практика, наилучшим вариантом является латунная сетка галунного плетения.

Прежде чем наложить на трубу сетку, необходимо спирально намотать на нее нержавеющую стальную проволоку шагом около 20 мм. Через каждые полметра, по длине трубы, проволоку необходимо припаять, чтобы обеспечить максимальную жесткость конструкции.

На фото — готовый фильтр с мелкой сеткой из пластиковой трубы

Такой самодельный фильтр для скважины отличается долговечностью и отличной пропускной способностью. При этом, затраты на его изготовление будут значительно ниже, чем цена готового изделия.

Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды

Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.

Для чего фильтровать колодезную воду?

Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:

  • нитраты;
  • бактерии и болезнетворные микроорганизмы;
  • примеси, ухудшающие вкус и качество питьевой воды.

За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.

Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем

Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.

Обзор фильтрационных материалов

Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:

  • ткань;
  • вата;
  • бумажные салфетки;
  • марля;
  • песок;
  • трава;
  • уголь;
  • лутраксил.

Древесный уголь можно купить в магазине или изготовить самостоятельно

Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.

Простейший фильтр из пластиковой бутылки

Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.

Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.

Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки

В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки

Самый простой фильтр для дачи изготавливается таким образом:

1. У пластиковой бутылки нужно срезать дно.

2. Вырезать подходящее отверстие в пластмассовой крышке ведра.

3. Вставить бутылку в отверстие горлышком вниз.

4. Заполнить фильтр наполнителем.

Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.

Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.

Трехколбовая конструкция для полноценного водопровода

Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:

  1. Приобрести три одинаковых колбы.
  2. Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
  3. Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
  4. Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
  5. На выходе к системе фильтров подключают стандартный кран для питьевой воды.
  6. Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.

Это интересно: Стены в коридоре — варианты отделки

Простой походный фильтр для воды

Для того, чтобы сконструировать фильтр для воды своими руками, нам понадобятся:

  • две одинаковые пластиковые бутылки с крышками;
  • пластиковая трубка диаметром с горлышко бутылки;
  • клеевой пистолет;
  • дрель с перьевым сверлом, либо прочный острый нож.

А теперь узнаем, как сделать фильтр для воды:

  1. Открутите от бутылок обе крышечки и склейте их между собой по лицевой стороне с помощью термоклея из пистолета.
  2. Закрутите в дрель перьевое сверло с диаметром 20 мм, и просверлите в склеенных крышках сквозное отверстие. В экстремальных условиях его можно прорезать походным ножом, но придется повозиться чуть дольше и соблюдать точность.
  3. Вставьте в получившееся отверстие пластиковую трубку. Ее длина должна быть немного короче высоты пластиковой бутылки.
  4. Возьмите ваши бутылки и вкрутите их в крышки с обеих сторон. Одна из бутылок при этом окажется надетой на пластиковую трубку.

Фильтр для воды своими руками готов! Но как очистить воду с его помощью? Давайте проверять:

  1. Открутите пустую бутылку от данного приспособления и наберите в нее воду, которую необходимо очистить. Берите любую мутную воду с грязью, чтобы лучше заметить разницу.
  2. Поставьте бутылку на стол и вкрутите в нее вторую часть конструкции через крышечку.
  3. Оставьте бутылку где-нибудь на солнце или, по возможности, укройте ее черной тканью, чтобы усилить поглощение тепла. А можно и сразу использовать черную пластиковую бутылку.
  4. Спустя несколько часов проверьте, как поживает наш фильтр. Вы обнаружите, что жидкость испаряется из первой емкости и по трубке переходит в водосборную емкость, оседая на ее стенках и стекая вниз. И сконденсированная вода выглядит абсолютно чистой, прямо как бутилированная вода из магазина!
  5. Когда воды соберется достаточное количество, открутите водосборную бутылку, переверните ее и отвинтите крышечку с трубкой — все, можете наслаждаться чистой водичкой! Правда лучше ее прокипятить перед употреблением, если у вас есть жаропрочная посуда и возможность развести костер.

Если попробовать сделать этот фильтр своими руками дома, то никаких проблем возникнуть не должно. В экстремальных условиях вам, конечно же, придется воспользоваться ножом вместо дрели, и поразмыслить, где раздобыть пластиковую трубку, или чем ее можно заменить. Но бутылочки для воды и суперклей обычно носят с собой любые путешественники.

Устройство и типы скважинных фильтров

Есть четыре варианта систем очистки воды от твердых примесей, которые можно сделать без помощи профессионалов:

  • щелевые;
  • дырчатые;
  • проволочные;
  • гравийные.

Требования к самодельным устройствам:

  1. Обеспечение максимальной пропускной способности при компактном размере.
  2. Коррозийная устойчивость.
  3. Соответствие использованных материалов действующим санитарным нормам.
  4. Доступная цена.

Схема устройства дырчатого фильтрующего элемента

Для работы необходимо подготовить:

  • трубу подходящего диаметра (нержавеющая сталь, пластик);
  • ручную дрель с соответствующим обрабатываемому материалу сверлом;
  • деревянную заглушку;
  • кусок металлической сетки;
  • мел для разметки.

Последовательность работ:

  1. Разметка трубы (производится в горизонтальном положении). Перфорация наносится на одну четвертую часть трубы, которая будет расположена непосредственно в водоприемной зоне. Первый ряд отверстий намечаем на расстоянии 10 см от края, а расстояние между «дырками» определяем в 1-2 см, располагая их в линейном или шахматном порядке.
  2. Сверление. Здесь важна технология. Сверло располагают под углом в 30-60 градусов относительно поверхности трубы, а сами отверстия высверливают снизу вверх. Затем зачищаются острые края и из трубы, поставленной вертикально, выстукивается оставшаяся в ней стружка.

    Нанесение перфорации на участок трубы при помощи ручной дрели

  3. Нижняя часть трубы закрывается заранее подготовленной заглушкой из дерева.
  4. Для защиты отверстий от засорения, устройство обматывают специальной сеткой.

Так выглядит фильтр после обмотки сеткой

Проволочные фильтровальные системы

Это самые прочные конструкции, имеющие более долгий срок службы, чем предыдущие варианты. Схема их устройства проста: перфорированная труба, обмотка из проволоки, защитная сетка.

Последовательность операций:

  1. Изготовление первичного щелевого фильтра.
  2. Припаивание продольных ребер жесткости. Для этого применяют пруты из нержавейки диаметром 5 мм.
  3. Обмотка полученной основы проволокой. Материал – нержавеющая сталь, сечение – 2,5 мм.
  4. Приваривание обмотки к каркасу.

Вроде бы все просто, но нарушение технологии, например непрочная пайка или ошибки в намотке, ведут к сбоям в работе. Поэтому проволочную насадку рекомендуется покупать готовой. А соединить ее с основой уже не так сложно. С этой задачей справится любой сварщик.

Готовый проволочный фильтр

Фильтрационное сооружение из гравия

Это самое простое устройство очистки, которое легко сделать самостоятельно. Данная конструкция представляет собой прослойку из небольших камней между основной породой и водозаборной трубой.

Технология сооружения:

  1. При бурении скважины с помощью специальной насадки в придонной части делается трапециевидное расширение.
  2. Подбирается соответствующего размера гравий. Он должен быть в 5-10 раз крупнее среднего размера частиц, окружающей скважину породы.
  3. Калиброванный гравий загружается в скважину. Толщина фильтрующего слоя – более 5 см.

Загрузить гальку на дно скважины можно при помощи мешка из геотекстиля на длинных веревках, которые потом просто обрезают. В результате этих нехитрых манипуляции на дне «шахты» образуется слой из щебня, на котором будут оседать частицы ила и песка.

Откалиброванный кремниевый гравий для фильтра

Конечно, можно купить в строительном магазине готовый фильтр. Но если приложить немного усилий и сделать конструкцию для очистки воды своими руками, то можно сэкономить несколько тысяч рублей. Если подобрать правильные материалы и соблюдать технологию изготовления, поступающая из скважины питьевая вода будет отличного качества, ничуть не хуже, чем прошедшая через фильтры промышленного производства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
