Технические характеристики
Переливной бетонный септик представляет собой резервуар, состоящий из одной, двух или трёх камер-отсеков. Количество секций зависит от предполагаемого объёма стоков и интенсивности слива, поэтому рассчитывается для каждого проекта индивидуально.
Для загородного дома с большим количеством проживающих подойдёт трёхкамерный септик, в котором два первых резервуара имеют герметичное исполнение, а последний оборудуется донным фильтром из щебня и служит для отвода стоков в грунт.
- Роль первого отсека заключается в приёме и отстаивании загрязнённой воды. Именно в нём при помощи анаэробных бактерий происходит разделение стоков на жидкую составляющую и осадок. Дно первого отсека наглухо бетонируется. Это исключает протекание загрязнённой жидкости в почву и предотвращает загрязнение участка. Объём первой камеры должен составлять не менее половины объёма всей системы очистки.
- Вторая камера называется дренажной и предназначена для дополнительной фильтрации стоков. Для этого в отсеке устанавливаются дополнительные фильтры, выполненные из гравийно-песчаной или гравийно-щебёночной смеси. Дно второй камеры также тщательно бетонируется.
- Для улучшения качества очистки второй отсек часто оборудуют системой аэрации. В третьем отсеке осуществляется окончательная очистка загрязнённых вод, которая возможна благодаря системе фильтрации через песчано-щебёночный субстрат. Эта камера не имеет дна, и отфильтрованная жидкость уходит в землю.

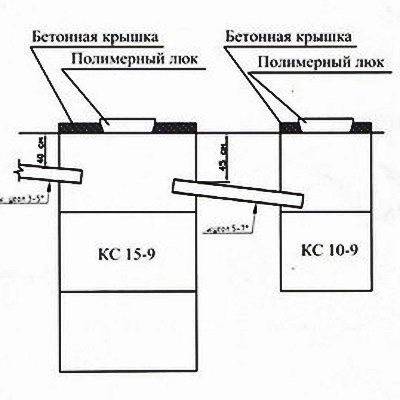

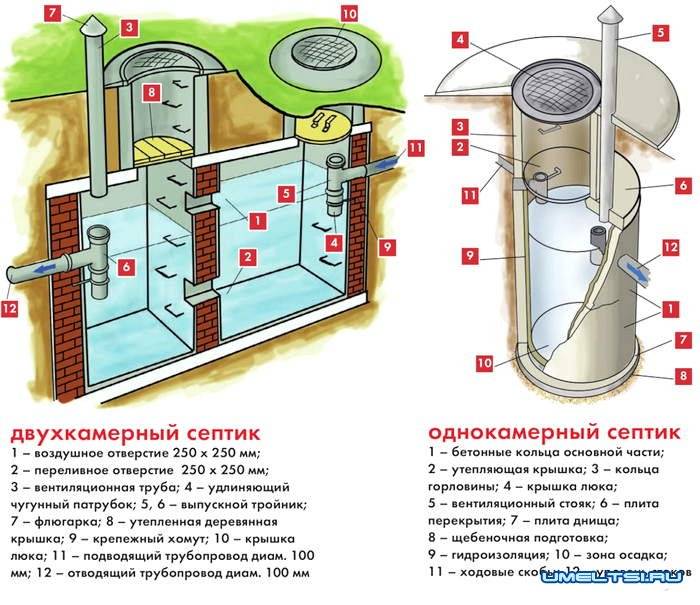

Двухкамерный септик является наиболее распространённым видом автономных очистных сооружений и представляет собой конструкцию, состоящую из двух колодцев высотой 90 см и диаметром от 70 до 200 см.

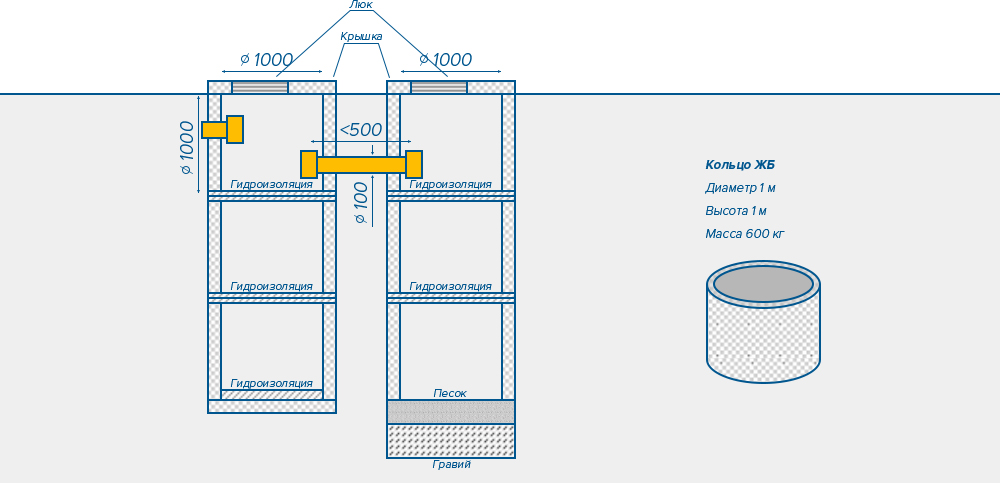

Оптимальным считается вариант колодца, состоящего из трёх колец диаметром в один метр.
- Первая секция осуществляет приём и отстаивание грязной воды и имеет герметичное исполнение. Промежуточное звено в виде аэратора здесь отсутствует: из отстойника жидкость сразу поступает на фильтрацию во второй колодец, из которого через систему песчано-щебёночного фильтра, уходит в грунт.
- Перелив воды между резервуарами осуществляется благодаря переходному патрубку, который находится на определённой высоте, и вода, достигнув его уровня, начинает переливаться во второй отсек.
Однокамерный септик представляет собой резервуар-накопитель, в котором очистка и отвод воды не производятся. Загрязнённая жидкость из таких конструкций откачивается самостоятельно при помощи дренажного откачивающего оборудования.
Плюсы и минусы септиков из бетонных колец
Популярность бетонных септиков и большое количество положительных отзывов обусловлены рядом неоспоримых достоинств данных сооружений:
- Доступность материалов и простая конструкция позволяют построить очистные сооружения самостоятельно.
- Эксплуатация не требует установки дренажного насосного оборудования, что значительно упрощает использование и существенно экономит бюджет.
- Высокая механическая прочность и долговечность бетонных колец гарантируют продолжительный срок эксплуатации и общую надёжность септика.
- Простота в обслуживании двух- и трёхкамерных моделей обусловлена отсутствием необходимости регулярной откачки жидких масс.
- Благодаря большому полезному объёму септик подходит для постоянного использования в качестве основной канализации. Риск переполнения и обратного захлёстывания грязных масс исключён.
- У стенок резервуаров имеется высокая устойчивость к агрессивному воздействию канализационных стоков.
- Большой вес бетонных колец обеспечивает хорошую устойчивость конструкции и не позволяет грунтовым водам вытеснять её из земли.
- Благодаря морозоустойчивым свойствам железобетонных изделий использовать кольца для обустройства септиков можно в любой климатической зоне. Однако в местах с резко-континентальным климатом и в северных широтах потребуется дополнительная теплоизоляция системы трубопровода и резервуаров.
Многие пользователи также отмечают, что в случае несвоевременного ухода за септиком возможно распространение неприятного запаха.
Особенности создания фильтрационного отсека
Второй колодец сооружения сооружают по такой же схеме. Единственное отличие – создание фильтрующего слоя. Его прокладывают на дне и вдоль стенок резервуара. Для этого дно вырытого котлована устилают:
- первый слой из песка – толщиной 10-15 см;
- второй слой из мелкофракционного щебня – толщиной 15-20 см.
При формировании отсыпки необходимо ее тщательно уплотнить. Для этого трамбовку «подушки» чередуют с заливкой ее водой.
Если предполагается боковая разгрузка очищенных стоков, стенки поглотительного колодца выполняют из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.
Щебеночно-песчаная отсыпка обеспечит неподвижность резервуара даже в момент подвижки грунта, когда он «загуляет»
В верхней части резервуара устанавливают горловину с отверстиями под канализационный люк и вентиляционный стояк. Венттруба должна быть выше уровня земли на 70-80 см.
Для монтажа переливной трубы между резервуарами выкапывают траншею. Перелив сооружают таким образом, чтобы разница высот между входом в первый отсек и выходом во второй резервуар составляла 15-20 см. Входная и переливная труба между камерами должны быть оснащены тройниками.
Галерея изображений
Фото из
Вторая камера септика, выполняющая функцию фильтрующего колодца, подключается к герметичной колонне трубами, уклон которых нужно организовать в сторону тока отстоявшейся воды
Между условным дном фильтрующей камеры и зеркалом грунтовой воды должна быть толща грунта мощностью не менее 1 м. На дно засыпается грунтовый фильтр
Грунтовый фильтр формируют породы с высокими фильтрационными свойствами. Фракционный состав засыпки должен уменьшаться ко дну, т.е. сначала засыпают 40 — 50 см песка, затем 30 — 35 см мелкого щебня или гравия, после него 30 — 45 см крупного щебня или гравия
Если поглощающая камера заглублена в грун с недостаточными фильтрующими способностями, к примеру в супесь, стартовый элемент камеры устраивают из кольца с перфорацией. Он обеспечит отток очищенных стоков через стенки
Подключение второй камеры септика
Устройство фильтра поглощающей камеры
Правила засыпки грунтового фильтра
Способ увеличения скорости фильтрации
Сделать отверстие в стенке резервуара под перелив проще всего перфоратором. Заведя край трубы в стенку накопителя, фиксируют ее путем задувки монтажной пеной. Застывшая пена будет выполнять двойную функцию: выступать в роли демпферной прокладки и удерживать влагу.
Убедившись в герметичности конструкции, приступают к ее обратной засыпке. Для этого пустоты между наружной поверхностью колодца и ямой засыпают землей, предварительно перемешанной с песком. Чтобы создать дополнительную гидроизоляцию, используют при засыпке глину.
Плюсы и минусы септиков из бетонных колец
Рассматривая сооружения из разных материалов, мастера выделяют именно бетонные колодезные кольца. Изделия отличаются рядом весомых преимуществ:
- Прочность. Качественные кольца выдерживают значительные нагрузки. В частности, это касается давления грунта на стенки в период холодов. Пластиковые изделия трескаются под воздействием почвы, сточных масс, а бетон с легкостью переносит многочисленные циклы замерзания/оттаивания.
- Длительный срок эксплуатации. Правильно сооруженный септик из колодезных колец прослужит от 50 лет без необходимости ремонта, подновления.
- Локальность системы. Собственный септик с самотечным механизмом перелива – энергонезависимая система. В частном доме этот фактор является одним из самых значимых.
- Практичность. В условиях отечественной действительности системы давно и хорошо известны, опробованы десятилетиями и снабжены нормативами по обустройству.
- Простота использования. После сооружения системы, эксплуатация отличается максимальной простотой, требует минимального обслуживания, ухода.
- Сравнительно невысокая стоимость. Покупка труб канализации, бетонных колец, доставка до места установки, спуск – это все затраты владельца дома. Котлован под систему легко вырыть лопатой, шанцевый инструмент пригодится и для прокладки канав под трубопровод и т.д. Приобретение готового фабричного септика обойдется в несколько раз дороже.
- Септики легко выдерживают консервацию на зиму, подходят для установки в домах постоянного, сезонного проживания.
- В септик можно сливать все отходы жизнедеятельности человека. Исключение касается строительной химии, средств для очистки питьевой воды и прочих едких химикатов, которые могут разрушить полезные бактерии.
Обслуживание септика сводится к выполнению простых действий:
- раз в год вызвать ассенизатор или откачать иловые массы фекальным насосом;
- раз в 4-5 лет промыть систему фильтрации;
- раз в 30-40 лет заменить фильтрующие сооружения.
Слишком часто промывать септик нельзя, чтобы не нарушить жизнедеятельность полезных бактерий.
Правильно обустроенный септик не испортит вид двора
Недостатки септика из бетонных колодезных колец:
№ | Недостаток | Объяснение |
| 1 | Возможность затопления при высоком уровне грунтовых вод | Если уровень залегания зеркала воды менее 130 см от поверхности грунта, септик не устанавливают. Исключение – тяжелые грунты, но в этом случае работу поручают специалистам |
2 | Необходимость использования тяжелой техники | Транспортировка и установка колец вручную невозможна |
| 3 | Обязательность обустройства системы фильтрации | Если сооружают систему горизонтального типа, площадь поля фильтрации из дренажных труб составит 4х10м, плюс примерно 6 кв. м займет сам септик – это большой участок, который есть не в каждом огороде. Но этот минус касается только суглинистых грунтов с фильтрационной способностью не более 28 л/сутки |
4 | Сложности сооружения при высоком залегании грунтовых вод (менее 1 м от уровня грунта) | Возникает необходимость обустройства дренажных тоннелей в искусственной насыпи высотой до 1,2 м, что невозможно для некоторых участков |
| 5 | Энергозависимость | Минус касается только септиков, где стоки перегоняют с помощью насоса |
При всех недостатках плюсов у септика из бетонных колец больше. Дешевле обойдется только обычная сливная яма, но такие сооружения хороши только для объектов сезонного назначения и требуют постоянной чистки.
Кольца с замком или кольца без замка – какие выбрать
Производители предлагают колодезные кольца с ровными краями и пазогребневым соединением. Последний вариант называют «кольцами с замком» и считают его более устойчивым, противостоящим боковому смещению при наступлении заморозков.
В реальных условиях никакой разницы между кольцами с замками и без них нет. Если уж грунты вспучит настолько, что они смогут сместить кольцо весом в 0,6 тонны, то замок тут не поможет. Что касается удобства монтажа, то центровка с помощью замка такая же простая, как и при центровке колец без замков.
Нет никакой особой разницы между элементами с пазогребневым стыком и без него
Расчет емкости и выбор конструкции септика
Объем стоков – базовая величина, принимаемая в расчет при проектировании любого очистного сооружения. Санитарные нормы устанавливают ее на уровне 200 л/сутки на одного человека. Кроме этого, емкость септика должна быть равна 3-х суточному объему канализационных стоков. Исходя из этих двух условий, можно рассчитать вместимость сооружения. Так, например, семейству из 4-х человек потребуется септик объемом: 4 х 200 л/чел х 3 = 2 400 л. (2,4м3).
Второй вопрос, который нужно решить – количество камер очистки: одна, две или три. Если на даче постоянно проживает не более 3 человек, то можно ограничиться одной камерой.
При большем количестве жильцов (4-6 человек) канализация на даче из бетонных колец делается двухкамерной. Она лучше справляется с большим потоком канализационных стоков. Три очистные емкости используют в домах, где проживает несколько семей.
Каждая камера септика выполняет определенные задачи:
- В первой происходит отстаивание стоков и анаэробное (безкислородное) разложение органики. Тяжелые частицы здесь оседают на дно, а легкие всплывают вверх. Осветленная вода перетекает по трубе во вторую камеру;
- Во второй емкости стоки проходят дополнительную бактериальную очистку и отводятся в фильтрующую траншею или колодец. Здесь происходит кислородное (аэробное) разложение органики.
Выбор способа фильтрации зависит от уровня грунтовых вод и вида почвы. В рассасывающем колодце вода уходит в грунт через перфорированные стенки и дно, отсыпанное мелким щебнем.

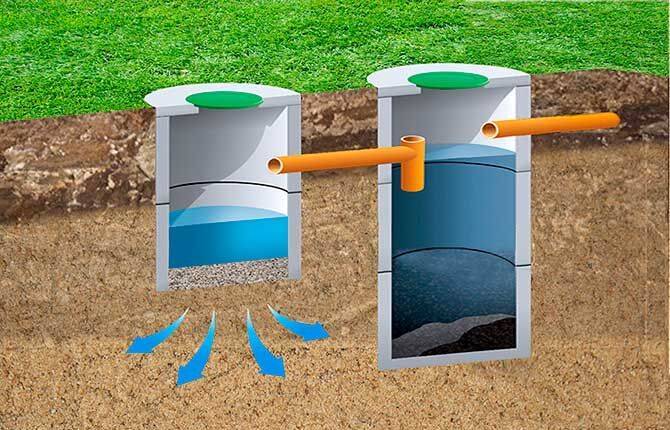

Двухкамерный септик из ЖБ колец с фильтрующим колодцем
При высоком уровне почвенных вод и плохо впитывающем влагу грунте (глина, суглинок) делают рассасывающую траншею (поле фильтрации). В нее укладывают перфорированную трубу, обернутую геотекстилем, и засыпают дренажным материалом (щебень, гравий + песок). За счет большой длины трубы и наличия фильтрующей засыпки, процесс финишной очистки идет нормально даже в тяжелом и влажном грунте.
Трехкамерный септик с фильтрующей траншеей
Определив емкость, количество камер и вид фильтрационного сооружения можно переходить к выбору места на участке. В этом деле вам поможет схема. На ней указаны минимально допустимые расстояния от очистного сооружения до источников воды, деревьев и дороги.
Санитарные разрывы между септиком, источником воды и другими объектами
Из данной схемы видно, что самое большое удаление канализационного сооружения должно быть от источника питьевой воды (50 метров). На дачном участке площадью 5 соток это требование невыполнимо. Здесь придется ставить устройство обеззараживания питьевой воды ультрафиолетовой лампой или использовать привозную бутилированную.
Кроме соблюдения санитарных разрывов, септик нужно разместить так, чтобы до его камер можно было дотянуться шлангом ассенизаторской машины.
Участок песчаный, УГВ низкий (вода ниже 4 м или ее нет)
Сочетание низкого УГВ и хорошо дренирующего грунта – идеальные условия для устройства септика из ж/б колец. Причем в этом случае можно обойтись без поля фильтрации, поэтому достаточно возможностей фильтрующего колодца. Вариантов конструкций может быть несколько, мы выделили наиболее простые и эффективные.
Схема 4. 3-камерный септик с одним люком
Описание:
- Компактный 3-секционный септик с фильтрующим колодцем.
- 1 люк для обслуживания всей системы.
- Экономия на доборных кольцах – они нужны только для одного колодца.
- Фильтрующий слой во всем объеме вокруг колодцев и между ними.
- Дно 2-х колодцев забетонировано. В фильтрующем колодце – нет, в стенах нижнего кольца отверстия.
В следующем видео показан процесс строительства без лишних комментариев. Основная часть работы осуществляется за 1 сутки. Для увеличения
Вывод: эта схема экономит место для устройства наружной канализации, не нужно покупать доборные кольца и люки для 3-х колодцев.
Схема 5. 2-камерный септик с фильтрующим колодцем
Описание:
- Простая схема 2-камерного септика с фильтрующим колодцем.
- Можно установить и ввести в эксплуатацию за 1 сутки.
- Можно обойтись колодцами из двух колец.
- Дно первого колодца обязательно глухое.
Упрощенная схема очистки стоков обусловлена отличными дренирующими свойствами грунта. В видео ниже автор подробно рассказывает роль каждого конструктивного элемента очистного сооружения. Также в ролике много информации для размышления, которая позволит вам чувствовать себя увереннее при устройстве септика.
Вывод: схема для постоянного или сезонного использования. Занимает мало места на участке, справляется с залповыми сбросами стоков. Большой ресурс дренирующего слоя. Откачка ила из первой камеры не чаще 1 раза в год.
Способы экономии на строительстве
Бетонное дно заливают позже. Оно будет находиться только внутри кольца. Большой недостаток этого способа состоит в невозможности произвести тепло- и гидроизоляцию наружной поверхности конструкции. Поскольку дно получается расположенным лишь внутри кольца, снижается надежность сооружения.
Существует еще один способ — строительство септика, внешне похожего на треугольник. Выбрав данный вариант, можно сэкономить место для установки колец и значительно уменьшить объем земельных работ. Но при этом следует учитывать, что ревизионный вход будет одним на три кольца септика, а все переливы нужно будет обустраивать вне зоны его доступности. Если при монтаже очистной конструкции придерживаться выбранной технологии, и выполнять правила безопасности, она прослужит несколько десятков лет без риска смещения элементов и их обвала.
