Двигатель стиральной машины: устройство и замена при поломке

Устройство стиральной машины

Прежде чем понять, как убрать неисправности в стиральной машине, необходимо разобраться в её устройстве и понять принцип работы данной техники.

К основным деталям стиральной машины можно отнести следующие узлы:

Двигатель
Электрический нагреватель
Сливной насос
Бак для воды
Барабан для вещей
Электрическая панель управления
Клапан забора воды
Корпус стиральной машины

Принцип работы:

Сначала происходит загрузка белья, выбор режима и запуск стирки. Дверца машинки автоматически блокируется.
Через впускной клапан вода набирается в барабан, она проходит через ёмкость для стиральных порошков и гелей.
Вода набирается до нужного уровня, затем клапан закрывается специальным датчиком.
Тэн нагревает воду до нужной температуры, барабан с вещами крутится в различных направлениях.
Грязная вода с барабана сливается через насос в канализацию.
Отжим происходит во время быстрого вращения барабана.
Когда отжим завершён, происходит разблокировка люка, стирка завершена.

Неисправность электронного модуля

Поломки электронного модуля тоже могут стать причиной возникновения искр. Но если с искрами от двигателя и от ТЭНа мы ещё можем справиться, то с искрами от управляющего модуля всё гораздо сложнее. Всё дело в том, что появление искр в этом узле чаще всего означает, что модуль вышел из строя.Обычно после такого стиральная машинка вообще перестает включаться. Отремонтировать его в домашних условиях, не имея специальных знаний и оборудования, не получится – нужно обращаться в ремонтные мастерские.

В мастерских модуль либо отремонтируют, либо подвергнут полной замене. Причиной возникновения искр чаще всего является скапливание пыли на токопроводящих дорожках, случайное попадание воды или перенапряжение в питающей электросети. В любом из этих случаев искры проявят себя всего один раз – когда сгорит какая-нибудь деталь или перегорят пара дорожек на печатной плате.

Диагностировать поломку электронного модуля очень легко – для этого нужно извлечь его на свет и осмотреть. Если на плате есть вздувшиеся электролитические конденсаторы, сгоревшие микросхемы, перегоревшие дорожки и прочие следы повреждений, можно смело отправляться со стиральной машиной в ближайшую мастерскую.

Но есть и другой способ ремонта электронного модуля – его можно заказать в одном из сервисных центров, после чего установить его самостоятельно, сэкономив пару тысяч рублей на диагностике и ремонте.

Искрение стиральной машины – это верный признак того, что она близка к поломке или уже сломалась. Шутить с этим нельзя ни в коем случае, так как эксплуатация неисправной техники недопустима. Тем более, что в стиральной машине всегда есть вода, которая может усугубить ситуацию. Если под днищем появились искры, то это, скорее всего, искрит двигатель стиральной машины. Но причин может быть много, о чём и пойдёт речь в данном обзоре.

Локализация источника искр осуществляется достаточно просто, но для этого нам понадобятся инструменты, с помощью которых мы доберёмся до внутренностей аппарата – отвёртки, гаечные ключи, плоскогубцы. Если вы заметили искры, то остановите стиральную машину прервав стирку и отключите ее от электросети, чтобы уберечь себя и технику от возможного короткого замыкания – не забываем, что внутри машины находится вода.

ЧИТАТЬ ДАЛЕЕ: Тест-драйв автомобиля KIA — онлайн запись в салоны официальных дилеров KIA Motors по России

После этого нужно заглянуть внутрь аппарата и внимательно осмотреть двигатель, модуль управления и идущие в разных направлениях провода (следует исключить повреждение изоляции и замыкание на корпус). Для удобства можно снять заднюю стенку – тогда нам откроется прекрасный обзор двигателя и прочих внутренностей. Если источник искр остался нелокализованным, запускаем машину и внимательно осматриваем узлы машины. В процессе стирки здесь могут искрить:

ТЭН, нагревающий воду в баке;
Ламели и щётки коллектора электродвигателя;
Электронный модуль.

Именно эти три компонента и являются источниками искрообразования.

Искрит мотор стиральной машины

Если стиральная машина искрит снизу, то дело, скорее всего, в электродвигателе, приводящем в движении барабан. В большинстве случаев здесь используются щёточные моторы, которые со временем изнашиваются и начинают хандрить. Но не стоит расстраиваться – полной замены чаще всего не нужно, а самостоятельный ремонт двигателя выльется в простую замену щёток. Попробуем рассмотреть ремонтные работы более подробно.

Щетки для электродвигателей стиральных машин

Щёточные электродвигатели передают электроэнергию на обмотки с помощью графитовых щёток, которые трутся о вращающийся коллектор. Высокая скорость вращения обеспечивает щёткам износ, в результате чего они и становятся причиной искрения – контакт с ламелями становится хуже, появляются искры и даже неприятный запах. И чем больше износ, тем больше искр появляется в месте соприкосновения вращающегося ротора и щёток. Решение данной проблемы очень простое – нужно всего лишь поменять щётки для электродвигателей стиральной машины. После этого двигатель сможет продолжить свою работу. Для того чтобы заменить щётки, нужно снять ремни с вала двигателя, разъединить соединительные клеммы, через которые подаётся питание, выкрутить крепёж двигателя и аккуратно извлечь его – на этом этапе нам может помешать бак, к которому и прикреплён извлекаемый двигатель. Немного сноровки и терпения – и двигатель будет извлечён.

Далее задача будет решаться одним из двух способов:

C разборкой двигателя (актуально для старых моделей);
Без разборки двигателя.

Старые двигатели устроены таким образом, что щётки с креплениями находятся внутри корпуса – в этом случае мотор нужно разобрать, заменить щётки и собрать его обратно, обращая внимание на то, что он должен быть собран правильно (для этого помечаем одну сторону маркером, чтобы мы знали, как потом совместить несколько деталей разобранного двигателя). Если двигатель новый, то для замены щёток разбирать его не придётся – их держатели видны снаружи. В этом случае съём щёток осуществляется обычной отвёрткой, которой поддевается крепёж

Как только замена будет произведена, устанавливаем двигатель на место и проводим тестовые испытания

В этом случае съём щёток осуществляется обычной отвёрткой, которой поддевается крепёж. Как только замена будет произведена, устанавливаем двигатель на место и проводим тестовые испытания

Если двигатель новый, то для замены щёток разбирать его не придётся – их держатели видны снаружи. В этом случае съём щёток осуществляется обычной отвёрткой, которой поддевается крепёж. Как только замена будет произведена, устанавливаем двигатель на место и проводим тестовые испытания.

Щётки электродвигателя стиральной машины искрят и в том случае, если машина совсем новая – идёт притирка контакта. То же самое может произойти и после замены износившихся от времени щёток.

Поломка ламелей коллектора двигателя

Искрит мотор стиральной машины? Тогда причина может крыться в неисправных ламелях (контакты на коллекторе, соприкасающиеся с щётками). Такие поломки возникают из-за перегрузок, которым подвергают технику некоторые пользователи – сказываются излишне частые стирки и перегруз по весу белья. Если давать стиральной машине отдых и не перегружать барабан бельём, то ламели смогут служить долгие годы, не зная никаких поломок.

Что делать, если причиной искрения является поломка ламелей? В этом случае двигатель рекомендуется заменить полностью – это будет наилучший выход из создавшейся ситуации. Если щётки поддаются лёгкой замене, то справиться с ламелями, скорее всего, не получится.

Материалы и инструменты

Чтобы сделать наждак из двигателя стиральной машины, потребуется следующее:

мотор от старой стиральной машины;
пусковое устройство от двигателя;
фланец для установки точильного диска;
втулка для его закрепления;
кожух для защиты мотора;
опора, на которой будет монтироваться заточной станок;
наждачный круг. Лучше всего подготовить несколько штук с различной зернистостью.

Также должны быть подготовлены:

Электропроводка и вилка для включения в сеть.
Элементы для создания опоры для инструмента.
Иногда наждак устанавливают на специальном столике с одной ножкой из трубы, стоящей на массивной опоре. Если планируется так сделать, то нужно приготовить всё необходимое.
Потребуются крепёжные болты и гайки.

Для работы необходимы следующие инструменты:

тиски и струбцина;
сварочный аппарат для прикрепления деталей;
дрель с набором свёрл нужного диаметра;
напильники для обработки деталей;
болгарка;
слесарные измерительные приспособления;
для того, чтобы правильно провести подключение, потребуется мультиметр.

После того, как точильный станок из стиральной машины будет изготовлен, его красят.

Какой двигатель подходит для работ

Для создания точильного станка из стиральной машины можно взять мотор от советской стиральной машины. Для этого подойдут, например, «Рига», «Волга» или «Вятка»

Важно, чтобы двигатель обладал требуемыми характеристиками

Чтобы сделать наждак, необходимо, чтобы мощность двигателя составляла 150-200 Вт, а количество оборотов было 1000-1500 в минуту. Эти характеристики подойдут в большинстве случаев. Автомат подсоединяют таким же образом, как это было сделано раньше.

Причины неисправности блока управления Indesit по мотору

Почему не вращается двигатель на Indesit

В первую очередь хочу рассказать, что вам надо проверить перед тем, как приступить к ремонту модуля управления. Вы должны понимать, что стиральная машина работает по алгоритму, то есть сначала вы выбираете программу, потом закрываете загрузочный люк и когда вы нажимаете кнопку пуск, мозги стиралки начинают запускать одну за одной функцию. Как закон последней деталью, которая должна заработать является двигатель. Я это специально рассказал для того, чтобы вы понимали, что вращение барабана зависит не только от мотора, но и от других деталей. Многие сразу стремятся проверить щётки, в принципе это правильное решение, но не всегда щётки являются виновником подобной неисправности. К примеру, если запал клапан и вода не набралась до нужного уровня, то мотор может не запуститься, в данном случае прессостат не даст сигнал, что бак полный и можно начинать стирку, то же самое можно сказать и о неисправном датчики уровня воды, особенно это касается электронного прессостата, то есть если он поломан, то двигатель крутиться не будет. Я сейчас перечислю те детали, которые в первую очередь надо проверить, перед тем как приступить к ремонту блока управления

Замок
Клапан залива воды
Прессостат, он же датчик уровня воды
Щётки на двигателе
Датчик температуры, он же термистор или тёплорезистор
Нагревательный элемент или как его ещё называют ТЭН
Проводка — довольно часто её перегрызают мыши или она перегорает на клеммах, также бывает окисляется

Как вы видите, практически все детали отвечают за запуск двигателя

Как их проверить вы можете узнать на моём сайте, я не буду заострять на этом внимание, так как всё-таки эта статья посвящена ремонту модуля управления, а не поломкам, которые встречаются на стиральной машине Индезит. В моей группе ВКонтакте, я общался со своим подписчиком, вот этот диалог я и хочу сейчас разместить ниже

Ответьте на вопрос — мотор в одну сторону крутит, или и в другую тоже? Ещё, двигатель крутит чётко или как бы хочет крутануть, а в итоге сбрасывает — это происходит постоянно или один раз попробовал и встал. Стоит модуль управления Аркадия или ЭВА-2, если не понимаете фото в студию, я имею в виду платы

Улёнку меняли, именно она управляет реле и симистором, попробуйте может поможет

Микросхема ULN 2003, руководит многими процессами. В общем на фото указаны те детали, которые надо в первую очередь проверить и желательно поменять, можно их заменить методом исключения, то есть сначала реле, потом симистор, а потом УЛН2003. Обязательно напишите про результат и посмотрите фото ниже

Фото модуля управления EVO-2

В общем если вы проверили детали, которые отвечают за правильную работу стиральной машины, я их перечислил в самом начале статьи, то можно приступать к ремонту модуля управления. В данном примере, мой подписчик поменял просто симистор управляющий мотором, но довольно часто выходит из строя ULN, особенно это не редкость на стиральных машинках Индезит на которых стоит блок управления ЭВО 2

Тут важно понимать, что ULN2003 отвечает не только за запуск двигателя, но и за правильную работу других деталей, например симистора клапана воды

Виды

Первое, что следует сделать перед началом диагностики, — это определить, двигатель какого типа установлен в вашей стиральной машине. Всего существует несколько видов двигателей, которые производители используют для оснащения стиралок. Представим краткую информацию о них в виде таблицы.

Асинхронный двигатель стиральной машины

Коллекторный двигатель стиральной машины

Бесколлекторный двигатель стиральной машины

Вид	Основные элементы конструкции	Достоинства	Недостатки
Асинхронный	стартер и ротор	простота конструкции; легкость в уходе; низкая цена; относительная бесшумность работы	большие габариты; маленький КПД
Коллекторный	стартер, ротор, тахогенератор, электрощетки	небольшой размер; независимость от частоты электрической сети; высокая скорость; простота электросхемы	высокий уровень шума; недолговечность; необходимость замены электрощеток
Бесколлекторный (прямого привода)	стартер и ротор	высокий КПД; простая конструкция; удобное расположение; небольшие габариты; низкий уровень шума; отсутствие запчастей, нуждающихся в замене	сложные электросхемы; высокая стоимость

Остальные детали

Выше были рассмотрены самые важные составляющие стиральной машинки, но в ней также присутствуют и другие не менее необходимые элементы. О них далее.

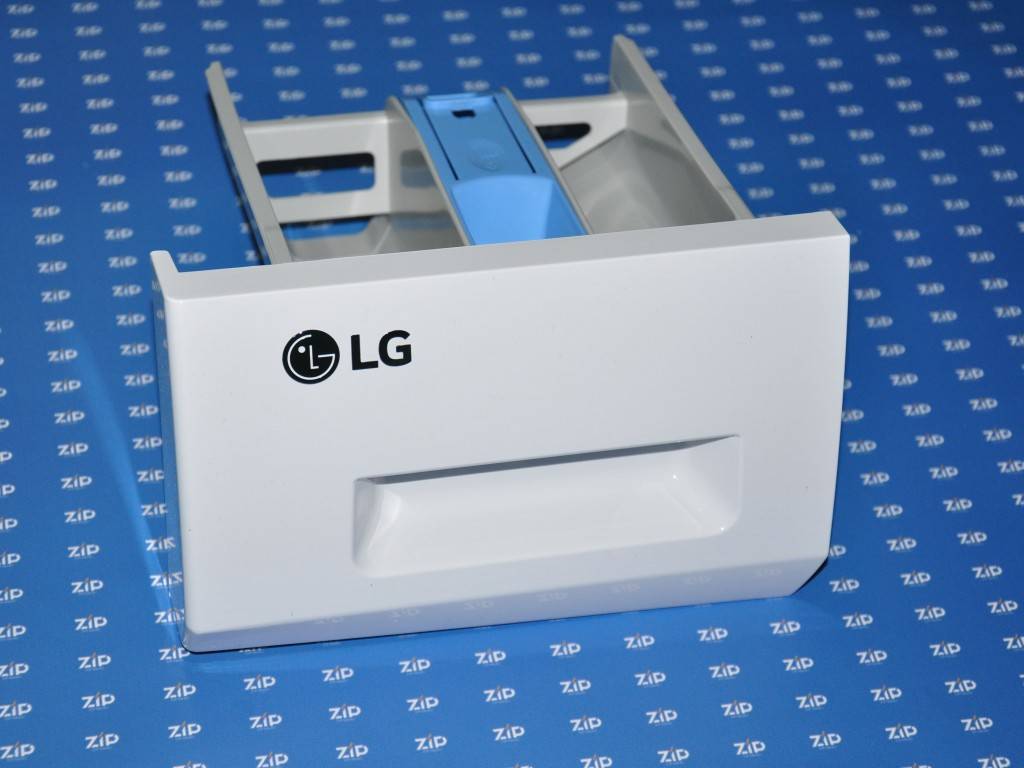

Лоток-дозатор

С помощью данного лотка обеспечивается дозирование чистящего средства и освежителя при необходимости. В зависимости от используемых средств, могут быть задействованы 1, 2 или все 3 отдела лотка. Располагается на фронтальной панели в верхнем ярусе около кнопок управления и информационной панели.

Лоток помещен в бункер, к которому подведены шланги от входного клапана. Через них в отсеки поступает вода для забора порошка.

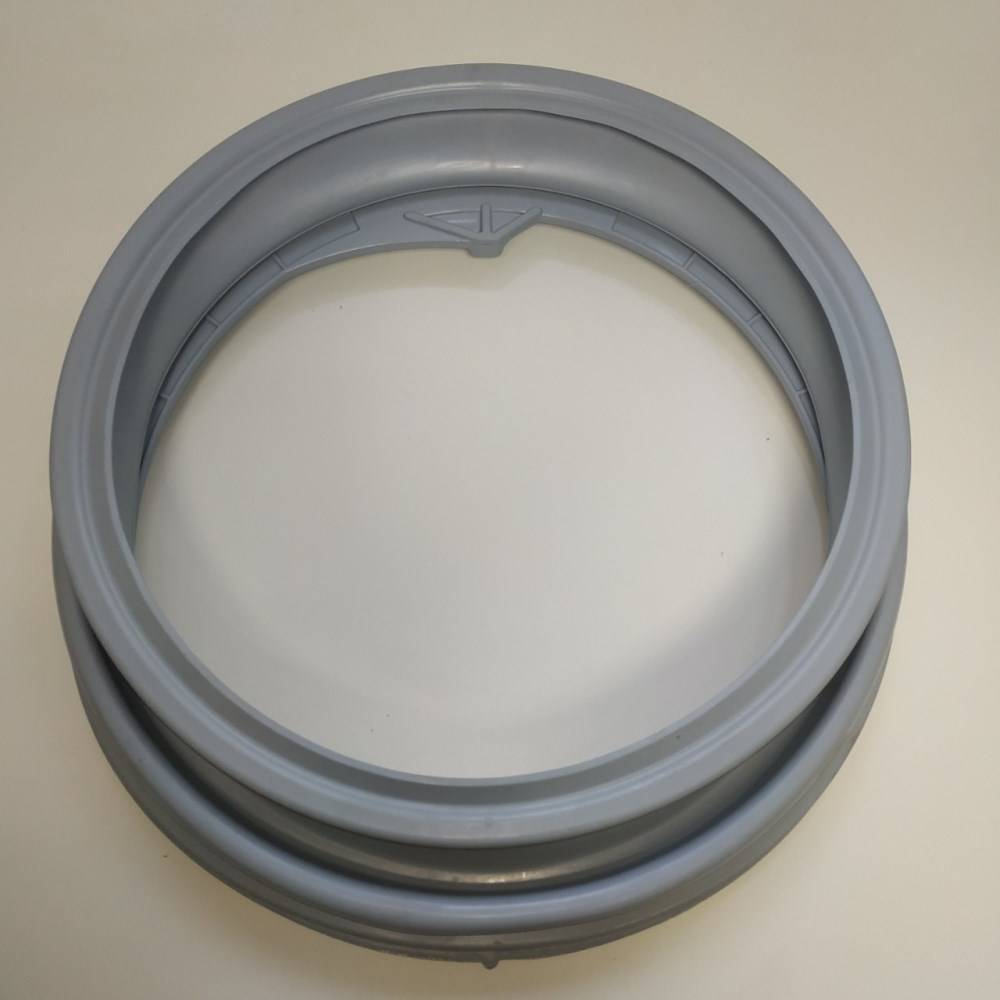

Резиновая манжета

Отвечает за герметичность соединения барабана и бака. Может повреждаться острыми предметами, поэтому требует к себе бережного отношения. Например, использования мешков для стирки вещей.

Уплотнительная резина расположена на люке и служит для герметизации двери.

Шланги и патрубки

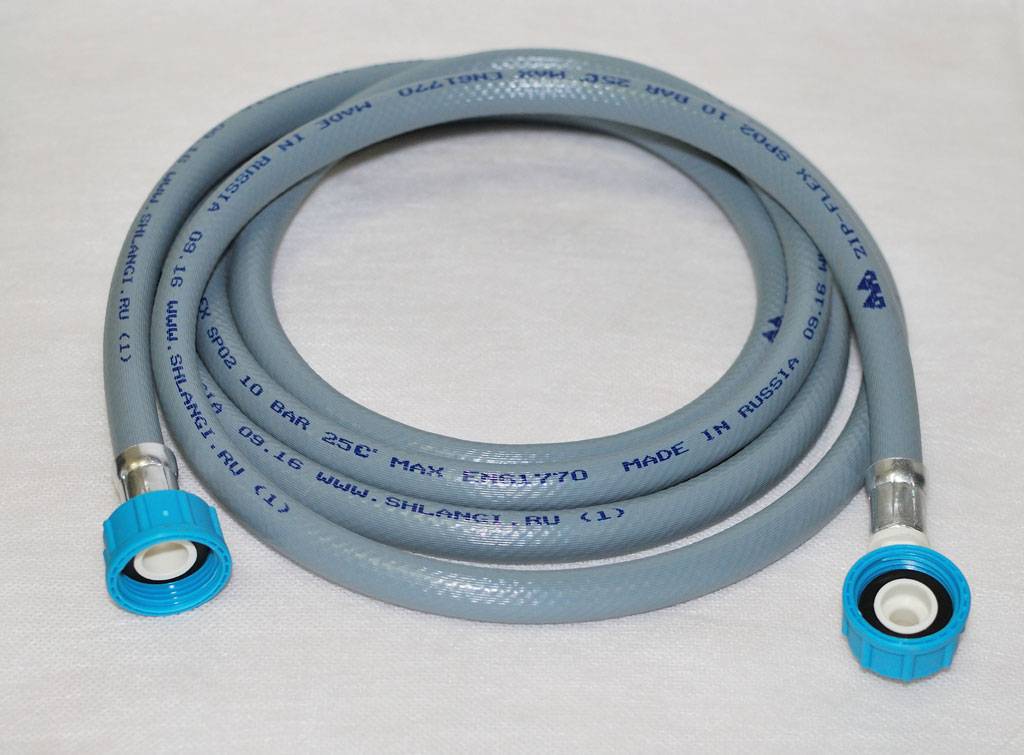

Неотъемлемыми составляющими стиральной машины также является ряд патрубков и шлангов. К ним относятся:

Шланг подачи чистой воды из водопровода.
Шланг отвода грязной воды в канализацию.
Патрубок соединения барабана и насоса для грязной воды.

Все эти элементы также участвуют в процессе стирки. Единственной проблемой при их использовании является засор, который довольно легко устраняется простой прочисткой.

Шланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу.

Причины поломок и способы их устранения

Причина	Что делать?
Поломка ламелей (пластин-контактов) в коллекторе	проверить исправность детали, покрутив ротор вручную: если слышен треск, поломка имеет место; небольшую отслойку металла можно устранить, если изъять деталь и проточить ее при помощи шкурки или специального станка
Обрыв в обмотке ротора или стартера
Износ электрощеток	обнаружить обрыв можно, проведя проверку мультиметром, переведенным в режим измерения сопротивления (сопротивление между ламелями должно находиться в пределах 0.1-0.4 Ом); если произошел обрыв, двигатель целесообразнее всего поменять на новый (или заменить ту его часть, в которой обнаружена неисправность)

Видео расскажет о том, как можно диагностировать неисправности двигателя самостоятельно, не вызывая мастера на дом.
