Укладка дренажной трубы своими руками: пошаговый инструктаж + разбор нюансов

Инструкция по монтажу перфорированных труб

Прежде, чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал.

Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине. Кроме того двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

• Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
• На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем  поверх него выкладывается слой щебня шириной 20 см.
• На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
• После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
• В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
• На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

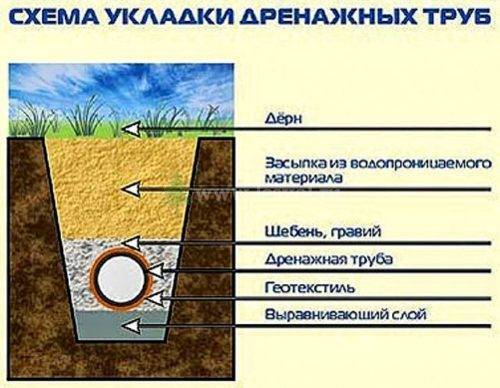

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок

(3 голоса, среднее: 3.7 из 5)

Правила обслуживания дренажной системы

Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.

Способы устранения засоров:

• промывка садовым шлангом;
• продувание компрессором со сжатым воздухом;
• механическая очистка металлическим тросом с широкой насадкой;
• гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.

Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.

Очистка системы от загрязнений

Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.

Инструкция по монтажу перфорированных труб

Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.

Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

1. Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
2. На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
3. На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
4. После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
5. В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
6. На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Обустройство дренажа фундамента загородного дома

Работы по обустройству дренажа своими руками следует начинать с рытья траншей. Они прокапываются по периметру дома на расстоянии около 1 м от фундамента. Ширина траншеи зависит от диаметра труб, при помощи которых будет обустриваться дренаж. Обычно она должна быть больше на 20 см. Например, в дренажной системе будут использоваться трубы диаметром в 10 см, при этом ширина траншеи должна равняться 30 см. Для обеспечения хорошего водостока траншеи должны иметь уклон, величина которого должна составлять 1 см/м.

Монтаж дренажа фундамента загородного дома.

Глубина траншей зависит от глубины фундамента: каждая труба должна располагаться на 50 см ниже, чем самая нижняя его точка. Именно в этом случае не будет происходить просачивания воды в подвал или цокольный этаж дома. Дно траншей необходимо тщательно уплотнить. Для этого в траншеи засыпают слой песка толщиной в 10 см и утрамбовывают его. После этого уровнем проверяют уклон траншей: он должен остаться без изменений и составлять 1 см/м.

Затем в подготовленные канавы укладывается геотекстильный материал таким образом, чтобы края ткани выступали за их борта. На материал насыпается слой щебня. Для устройства дренажной системы желательно использовать щебень крупных фракций. Он является отличным проводником излишней влаги.

На щебень своими руками следует уложить подготовленные трубы. При этом необходимо следить, чтобы они создавали уклон к нижней части дренажа. Все трубы соединяются специальными фитингами. Соединения закрепляются изоляционной лентой. Сверху дренаж засыпается слоем щебня толщиной не менее 10 см. Концы уложенного под трубами геотекстильного материала соединяются и сшиваются нитками. После этого свободное пространство траншей засыпается грунтом. Для того чтобы не возникло необходимости проведения дополнительной подсыпки, грунт над дренажной системой должен образовывать небольшой холмик. Со временем он сравняется с уровнем почвы.

При строительстве дренажа фундамента своими руками не следует забывать и о сооружении водоприемника для воды, которую будет отводить дренаж. Он должен располагаться на расстоянии не менее 5 м от дома. Под водоприемник подойдет пластиковая емкость, вкопанная в землю на глубину более чем 1 м глубины расположения труб. Дно ямы застилается геотекстилем, затем туда устанавливается емкость, которую можно закрепить в земле, просверлив в дне несколько отверстий и вкопав длинные штыри, затем яма засыпается щебнем или гравием, а сверху грунтом.

На этом устройство дренажа фундамента дома можно считать законченным. Его вполне возможно произвести своими руками, достаточно иметь свободное время, желание и общее представление о том, как должна выглядеть дренажная система на загородном участке. Правильно выполненная дренажная система избавит вас от необходимости ремонта фундамента и прослужит долго и надежно.

Комплектующие и материалы

Дренажная труба в геотекстиле, геотекстиль для траншеи иглопробивной, термообработанный, шириной 1,5 м, плотностью 150 г/м², дренажные колодцы, крышки, переходники. Щебень гранитный, фракцией 5-20 и 5-40.

Отсыпка песком с сохранением уклона.

Jheka

Первое о чем хочу сказать тем, кто будет делать дренаж – щебень берите только мытый и фракции 20-40! Никаких 5-20 как у меня. Вот мой щебень, что значит, немытый.

Слой щебневой подушки поверх геотекстиля толщиной около 5 см.

Следующая партия щебня также, немытого, но уже фракции 5-40, хотя и он мелковат.

Кстати, щебень можно мыть, особенно, если есть мойка высокого давления. А если щебень по необходимости заменили гравием, а он в глине – мыть обязательно. Иначе глина смоется непосредственно в траншее и заилит геотекстиль.

resergelУчастник FORUMHOUSE

Однозначно мыть. У меня тоже гравий в глине, мыл Керхером. Сделал раму с сеткой, как для просеивания песка, и порциями промывал, мыл долго – недели две каждый день.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Технические требования к размещению дренажной системы

Инженерные системы для отвода воды проектируют согласно требованиям СНиП -85, -85. Нормативы регламентируют расположение дрен, приемников воды, соединительных узлов, смотровых колодцев.

Размещение элементов системы согласно строительных норм:

• Водосборные коллекторы – в нижних точках участка;
• Дренажные колодцы – на поворотах каналов и через каждые 20 м.
• Минимальный уклон труб – 2 см на 1 метр в глинистых, 3 см в песчаных грунтах.

Схема дренажной системы дома

Чтобы работы по осушению участка не привели к обратным результатам, необходимо определить:

• глубину заложения дренажной трубы;
• оптимальный уклон дрен;
• количество и места расположения колодцев;
• способ удаления воды — в сточную канаву, водоем, канализацию, ассенизаторскую машину или на орошение.

Трубопроводы для поверхностного водоотведения закладывают на глубину до 1 метра. Располагают их вдоль дорожек, площадок, водостоков. Ливневку нельзя совмещать с подземным дренажом. В случае сильных затяжных дождей или таянья снега система может не выдержать многократного увеличения объема жидкости. При переполнении общего канала вода поступает обратно в дренаж. Это вызывает переувлажнение и размывание глубоких слоев грунта. Как следствие – усиление сил морозного пучения зимой, разрушение отмостки, повреждение фундамента.

Для устройства подземного пристенного дренажа рассчитывают:

1. Глубину укладки. Чтобы вода в просвете трубы, превратившись в лед, не разорвала стенки, каналы прокладывают ниже точки промерзания грунта. Ее координаты определяют по СП 131.13330.2012 или таблице в интернете. К величине добавляют высоту щебеночной подушки 40 см.
2. Заложение подошвы фундамента. Если основание – мелкозаглубленная лента, глубину укладки принимают по расчету из пункта №1. В остальных случаях дренаж располагают ниже уровня конструкции на 30-50 см.

После расчета параметров дренажной системы и выполнения подробного чертежа, определяют расход основных материалов — труб, фитингов, колодцев, геотекстиля, щебня для отсыпки.

Установка дренажных труб своими руками

Основные моменты монтажа дренажных труб

Перед тем, как поставить дренажную трубу необходимо решить несколько важных задач:

• Конфигурация системы дренажа. Для того чтобы подобрать расположение траншей под укладку труб, диаметр последних, протяженность всей системы необходимо знать характеристики почвы и ее структуру, уровень грунтовых вод, средний объем осадков, которые выпадают в данном регионе. Для этого можно заказать справку в отделении земельных ресурсов соответствующего региона. Чтобы произвести точные расчеты дренажной системы, полученные данные лучше передать профессиональным гидротехникам. Они смогут быстро составить проект. Самостоятельно это делать не рекомендуется, так как минимальная ошибка при проектировании может привести к тому, что потраченный материал не даст никакого эффекта.
• Выбор материала, из которого изготовлены дренажные трубы. Наиболее оптимальным вариантом для монтажа закрытой дренажной системы является укладка пластиковых перфорированных труб. Они отличаются легким весом, наличием перфорированных отверстий, долгим сроком службы, простотой укладки. В отличие от асбестоцементных труб, или моделей из керамики, пластиковые не боятся ударов, тогда как первые могут при укладке жать трещину. Главным же достоинством пластиковых перфорированных труб является их цена. Она гораздо ниже аналогичных моделей из асбестоцемента или керамики.

Служат пластиковые трубы более 50 лет даже в самых суровых условиях. Благодаря многослойной структуре внутренняя поверхность трубы способна самоочищаться, что предотвращает появление засоров. Перед укладкой трубу обматывают специальным фильтрационным материалом. В качестве последнего используют коксовое полотно или геотекстиль. Такие материалы стоят относительно недорого и призваны отфильтровывать дренажные воды перед тем, как попадать внутрь трубы. Также это снижает вероятность замусоривания самих отверстий, которое может снизить дренажные свойства трубы.

Этапы монтажных работ дренажных труб

Процесс монтажа:

• Начинают укладку труб с рытья траншей. Их положение на участке определяется строго в соответствии с разработанным проектом.
• Глубина траншеи должна быть ниже уровня промерзания грунта. В противном случае, во время сильных морозов замерзшая вода образует ледяную пробку, которая при сильном таянии снега создаст препятствие для отвода воды с участка. Губина промерзания грунта обязательно должна быть учтена в проекте.
• Ширина траншеи зависит от внешнего диаметра используемой трубы. Она должна быть на 400 мм больше данного параметра с каждой из сторон траншеи. Имея проект на руках, можно начинать разметку участка. Для этого используют капроновую нить и деревянные (металлические) колышки.
• Днище траншеи отсыпается песком и щебнем. Первым слоем укладывается песок. Его толщина должна быть не менее 100 мм. После отсыпки, его следует тщательно утрамбовать. Сверху песка укладывается слой щебня. Его толщина должны быть не менее 200 мм. Щебень следует также утрамбовать.

• Когда все траншеи подготовлены, можно приступать к прокладке дренажных труб на участке своими руками. Одним из достоинств пластиковых перфорированных труб является простота их обработки. Резать их можно простым ножом. Соединение труб проводится при помощи специальных муфт.
• Укладка перфорированной трубы для дренажа своими руками проводится с углом минимум 3°. Для того чтобы правильно это сделать, следует вычислить глубину залегания начала трубы и глубину залегания ее конца в зависимости от заданного угла уклона. Затем на данных глубинах вбить колья, между которыми натянуть шнур. Он будет ориентиром для укладки. Для обеспечения нужного угла трубы используются различные подкладки.
• В местах крутых разворотов и резких перепадов высот необходимо обустройство смотровых колодцев. Их устанавливают для обслуживания и чистки всей системы.
• В обязательном порядке должна быть установлена точка сброса. Это может быть канализационная система, дренажная система города либо близлежащий водоем. Если таковых в наличии нет, в низшей точке устанавливается накопительная емкость. При ее наполнении вода из нее удаляется.
• После того как система трубопроводов уложена, можно приступать к засыпке траншей. Для начала засыпается слой щебня, а затем слой песка.

Параметры выбора дренажных труб

Для осушения территорий применяют дрены из различных материалов:

• керамики;
• металла;
• асбестоцемента;
• бетона;
• хризотилцемента;
• полимеров – полиэтилена, полипропилена, ПВХ.

Наибольшей популярностью в частном строительстве пользуются пластиковые изделия. Они прочные, легкие, не подвержены коррозии. Установку дренажных труб можно выполнить самостоятельно. При правильной эксплуатации профили служат до 50 лет.

Разнообразные виды труб для осушения

При выборе труб основными являются критерии:

• класс кольцевой жесткости – чем он выше, тем глубже можно уложить изделие;
• объем отводимой жидкости – поток должен проходить свободно;
• наличие фильтрующего чехла – если он отсутствует, защиту от заиливания нужно выполнить при монтаже самостоятельно.

Полимерный дренаж выпускают в виде однослойных и двухслойных перфорированных труб. Они различаются по характеристикам и цене. Последние – в 2-2,5 дороже.

Однослойные представляют собой изделия из полиэтилена низкого давления ПНД. Поскольку они не отличаются высокой жесткостью – класс SN4, их укладывают в траншеи глубиной до 2,5 м.

Двухслойные дрены гораздо прочнее. Изготавливаются из 2 слоев полиэтилена – низкого ПНД и высокого давления ПВД. Изделия характеризуются большей жесткостью – SN6. Трубы можно заглублять до 5-6 метров.

Для предотвращения заиливания отверстий используют чехлы из геотекстиля или кокосового волокна. Фильтры пропускают воду, но задерживают мусор, частицы земли или песка.

Труба с геотекстилем

Альтернативный вариант устройства дренажа без щебеночной подушки – укладка трубы с фильтрационным слоем из пенополистирола. Изделия можно монтировать в каналы без засыпки нерудными материалами. Их роль выполняют мелкие полимерные шарики.

Гибкие трубы сворачивают в бухты и продают метражом, негнущиеся – выпускают в отрезках. Перфорация на дренах располагается по всей поверхности или на ее части, представляет собой щелевые отверстия для проникновения воды из окружающей почвы. Сплошные неперфорированные изделия используют для отведения собранной воды за пределы участка.

Перфорация по периметру дренажной трубы

Внутренняя поверхность может быть гофрированной или гладкой. В первом случае труба эластичная и легко сворачивается в бухты. При монтаже угловых участков профиль сгибается без применения стыковочных элементов.

Трубы с гладким внутренним слоем не гнутся. Они более твердые – класс изделий SN8 или SN16. Их можно укладывать на глубину от 6 м. Выпускаются отрезками по 6-12 м с раструбами или без них. Дополнительно комплектуются соединительными деталями.

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
7. Выполняют засыпку щебня слоем 7-10 см.
8. Укладывают дренажные перфорированные трубы отверстиями вниз.
9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
12. Выполняют обратную засыпку траншеи.

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

Отвод собранной воды осуществляется одним из трех вариантов:

• в дренажную трубу;
• на поверхность земли, с дальнейшим оттоком по естественному уклону;
• в канализационную систему

Отвод воды через дренажную трубу

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
2. Дно траншеи засыпают песком.
3. На песок укладывают слой геотекстильной ткани.
4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
6. К трубе с помощью переходников присоединяют трубы водоотведения.
7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
8. Производится обратная засыпку траншеи исходным грунтом.

Технология укладки дренажных труб из пластика

Траншея с уложенной дренажной трубой на приусадебном участке

Для начала нужно составить проект системы дренажа. Для этого необходимо иметь вертикальную планировку участка. Также, потребуется выяснить уровень грунтовых вод, и определить вид грунта.

На основании этих данных определяется диаметр трубы и глубина траншеи. Эти расчеты, желательно, поручить специалистами.

Итак, как правильно уложить дренажную трубу? В вырытые на расчетную глубину траншеи засыпается слой песка, а сверху – слой мелкого щебня.

На слой щебня укладывается дренажная труба, на нее сверху насыпается еще один слой щебня, а затем – слой песка. Затем траншея засыпается и обкладывается сверху дерном.

Уклон при укладке дренажных труб не должен быть меньше 3 градусов, а для обслуживания системы необходимо сооружать смотровые колодцы.

Расстояния межу ними не должно превышать 50 метров, обязательно устройство колодцев в местах изгибов или изменения угла наклона труб.

Следует знать, что гофрированные дренажные трубы являются двухслойными. Такое устройство дренажной трубыспособствует самоочищению, предотвращая образование засоров.

Дренажная система выводится в дождевую канализацию или в открытый водоем. В обоих случаях на конце выводной трубы устанавливают обратный клапан. Если такой вариант невозможен, то устраивают специальный сборный колодец, откуда периодически откачивают воду.

Производители дренажных труб

На отечественном рынке стройматериалов представлен огромный выбор дренов, отвечающих всем стандартам качества. Среди них: «Софтрок», «Прагма», «Корсис» и «Перфокор».

Софтрок

Softrock отличаются гибкостью и огромной сферой использования, они отлично подойдут для постройки осушительных каналов подвальных помещений, стоков крыш и земельных участков. Перфорированная труба имеет пенополистироловый наполнитель, который позволяет проводить укладку без использования щебня.

Дрены «Софтрок» легко установить на земельном участке и зная первичную технологию укладки, весь комплекс работ можно провести своими руками. Водоотвод Softrock хорошо зарекомендовала себя в плане износостойкости и благодаря наполнителю, увеличивает производительность всего комплекса до 50%.

Прагма

Дренажные трубы компании PipiLife зарекомендовали себя как надежные и износостойкие, легкость прокладки исключает использование строительной техники, при этом позволяя экономить на самом процессе.

Изготавливаются дрены «Прагма» из специального полипропилена, которые на практике способны справляться с большим количеством стоковых вод и имеют стойкость перед перепадами температур.

Кольцевая жесткость 8 кН/м2 позволяет прокладывать каналы водоотвода в любых условиях, трубы без труда соединяются между собой и могут комбинироваться с другими видами дренажей, такими как ПВХ и ПНД.

Корсис

Трубы «Корсис» изготовлены из высококачественного полиэтилена с двойными стенками, состоящими снаружи из черных гофров и гладкой белой поверхности на внутренней части. Дрены с большим диаметром 250-1200 мм производятся с раструбом, что упрощает монтаж и соединение компонентов между собой. Для их сборки требуется только одно кольцо уплотнителя. Трубы малого диаметра монтируются при помощи двух уплотнителей и муфты «Корсис».

Приобрели широкое применение в обустройстве безнапорных канализационных систем и ливнестоков.

Перфокор

Дрены «Перфокор» изготавливаются из перфорированного полиэтилена с двойными внутренними и наружными стенками. Жесткость варьируется от 4 sn, что встречается в бухтах по 50 м, до 8 sn — в отрезах по 6 м.

Благодаря более плотной структуре, Перфокор не поддается влиянию внешних факторов и устойчив перед атмосферными явлениями. Соединение их между собой проводится фасонными частями «Корсис», в то время как размеры 110-160 мм монтируются муфтами, без применения резиновых колец-уплотнителей.
