По типу реализации
По глубине закладывания все системы делятся на две большие категории – глубинные и поверхностные. Так как не все проблемы можно устранить только поверхностным водостоком, многим приходится прокладывать полноценную глубинную систему. Это позволяет заметно понизить общий УГВ и предотвратить подтопление территории.
Поверхностные же довольно простые, но эффективные. Основная их функция – отвод воды, поступающей в виде осадков или при каких-то технологических процессах. Такие комплексы разделяются на два типа.
Точечный
Такой вид водоотведения еще называется локальным. Он предназначен для собирания и отвода воды с конкретного места – под водостоками, перед калиткой и воротами, возле шлангов для полива.
Линейный
Этот вид позволяет убрать воду с большей площади. Это совокупность каналов и лотков с пескоуловителями и решетками, выполняющими не только фильтрующую и защитную, но и декоративную функции. Они могут быть изготовлены из разного сырья.
Глубинный дренаж подразделяется на отдельные виды по схеме размещения. Поэтому есть еще одна классификация.
Трубный
Этот способ актуален там, где грунтовые воды находятся на достаточной глубине. Схема реализации проста: специальные дрены с перфорацией, проложенные в толще грунта под уклоном, проводят лишнюю воду в канализацию, коллектор либо водоем искусственного или природного происхождения. Система эффективна, но минус в том, что ее обустройство обходится недешево, к тому же объем работ довольно внушительный.
Пластовый
Сфера применения – сложные гидрогеологические ситуации при устройстве плитных фундаментов. Простыми словами, это слои в котловане – щебневый, песчаный, гидроизоляционный, на которые укладывают арматуру и заливают бетонные плиты.
Такая система обеспечивает:
- отток влаги от строений даже при близком залегании напорных подземных вод;
- снижение УГВ даже там, где в этим не помогают другие виды дренажа;
- эффективность на территории со слоистой структурой водоносного пласта;
- сухость в строениях, куда ни в коем случае не должна попадать влага.
Такой дренаж можно обустраивать на суглинках и глине в качестве профилактического препятствия появления сырости.
Кольцевой
Этот способ применяется для защиты от подтопления подвальных помещений и цоколей на песчаных грунтах. Трубы формируют закрытый круг вокруг объекта, как правило, это жилое строение, или группы сооружений. Способ используется довольно редко из-за необходимости сильного заглубления дренажных труб. Их необходимо укладывать на 26 см ниже УГВ. Эти работы не только сложны в исполнении, но еще и обходятся в круглую сумму.
Если же грунтовые воды подступают только с одной или двух сторон, можно сэкономить и проложить незамкнутый круг. Главное – создать барьер для влаги в наиболее рискованном и опасном месте.
Ниже перечислены еще другие виды дренажа.
Пристенный
Главная функция – отвод воды от стен и предупреждение подтопления подвальных помещений. Комплекс представляет собой замкнутую систему дренов под определенным уклоном с ревизионными колодцами. Располагать дренаж вплотную нельзя, нужно отступить от стен на расстояние не менее полутора метров. Трубы должны быть ниже уровня пола подвального этажа минимум на 6 см. Чтобы они не заиливались, нужно все повороты делать по максимуму плавными. Лучшее решение – использование двух отводов под углом 45 градусов.
Систематический
Этот способ применяется для осушения участка. Это целая система горизонтальных дрен, расположенных равномерно по всей территории. Относительно центральной трубы остальные укладывают с определенным расчетным шагом и параллельно друг другу.
Лучевой
Сфера применения – осушение участка, необходимость в защите от подтопления. Преимущество этого способа в том, что его можно применять на территории с высокой плотностью застройки без нарушения целостности коммуникаций, домов, дорожек и насаждений. Минус – дороговизна. Поэтому на дачных участках такой способ применяют редко.

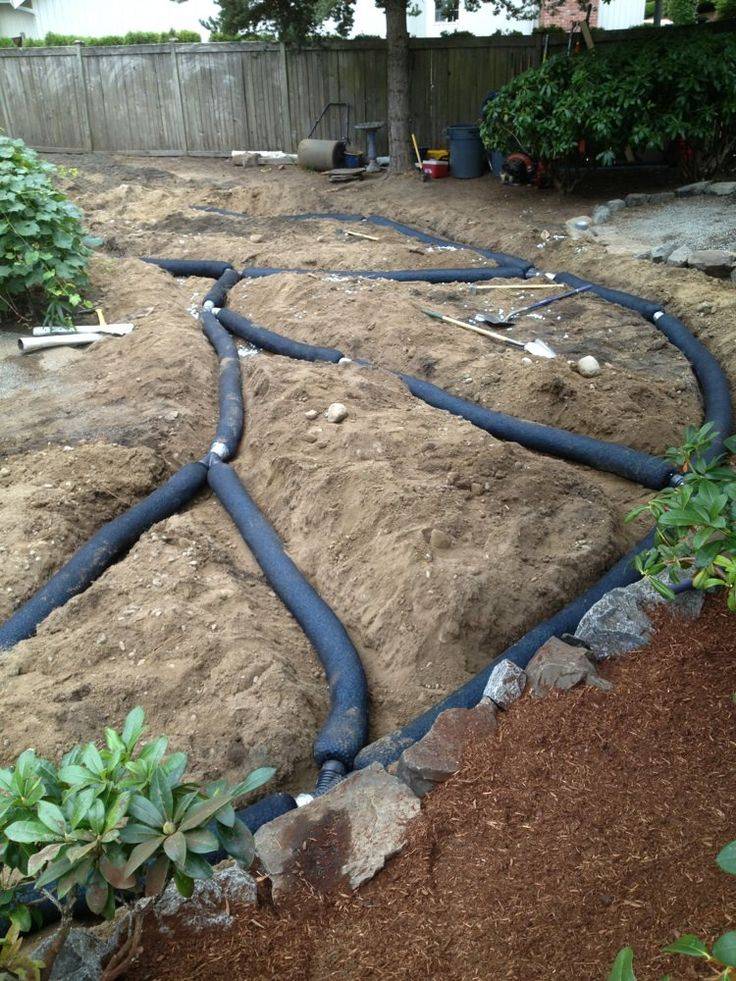

Дренажные трубы укладывают елочкой или лучами с учетом расположение имеющихся растений и строений. Главный элемент – глубокий колодец больших размеров, из которого собранная вода откачивается в пункт сбора с помощью насоса.
Тип нужно подбирать в зависимости от задач, требующих решения. В большинстве случаев приходится комбинировать несколько вариантов для обеспечения своевременного оттока излишней влаги.
Чтобы не делать дренаж
Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:
- Устройство ливневой канализации.
- Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
- На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д. Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой
- Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».
Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.
Отвод воды от фундамента дома
Надежные способы отвода воды от фундамента дома.
Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.
В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.
Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции
Материалы для дренажа.
Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.
Дренаж дома.
Давление воды на фундамент с дренажом и без.
Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон
Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.
Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.
Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.
Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.
Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.
Дренаж фундамента: разновидности и особенности.
- открытый — создание канав;
- закрытый – прокладывание дренажных труб;
- равийный (засыпной метод).
Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:
Открытый и закрытый водоприемники.
Схема открытого и закрытого водопроемника.
- выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
- подготовка канав: скашивание стенок под угол в 30 градусов.
В канавках будет скапливаться вода, которая впоследствии будет выведена в основную дренажную канаву. Естественно, если участок расположен под наклоном, открытой дренажной системе будет легче сделать отвод воды от дома, так что эффективность её будет гораздо выше.
Закрытый дренаж имеет вид глубокой (полтора метра) траншеи, шириной около 30 см.
Можно выделить следующие правила укладки такого дренажа своими руками:
Устройство своими руками дренажного колодца – как все правильно сделать
Для начала разберемся с тремя основными видами этой детали водоотведения. Он может быть:
- Смотровой – используется для визуального наблюдения и предотвращения засоров;
- Накопительный – излишки влаги с участка скапливаются внутри. Подобное устройство требует периодического откачивания;
- Поглотительный – вода, собранная с территории, уходит в грунт или в близлежащий водоем.
Дело в том, что перед тем, как сделать дренажный колодец необходимо учесть несколько факторов, таких как уклон грунта, глубина залегания грунтовых вод, возможность отведения в какой-либо водоем и т.п. Уже исходя из этих данных и делается вывод о целесообразности того или иного вида.
Неплохое решение – дренажные колодцы из перфорированной трубы
Статья по теме:
Пластиковый дренажный колодец. В отдельной публикации мы рассмотрим разновидности, преимущества и недостатки колодцев из пластика, а также особенности их монтажа своими руками.
Что касается размеров, то по диаметру никаких норм не существует, а вот глубина дренажного колодца не должна быть менее 2-3 м. Эта величина рассчитана из того, что помимо уклона труб водоотведения, внизу должен оставаться объем, достаточный для дождевой или грунтовой воды. Проще говоря, влага не должна поступать обратно в перфорированные трубы.
Виды систем: поверхностный и глубинный дренаж участка
Когда вопрос о важности дренажа закрыт, определитесь какая именно система вам необходима. Она может быть двух видов
Поверхностная – простейший вариант дренажа. Его функциональное назначение – отводить воду, попадающую на земельный участок в виде различных осадков, например, дождя или снега. Такая система отлично работает на ровной местности без выраженных уклонов. Этот дренаж по сути представляет собой систему канав, расположенных по всему периметру участка. Вода, собирающаяся в канавах, со временем или отводится в специальный водосборник, или же просто испаряется. Поверхностную систему можно комбинировать с традиционной ливневой канализацией.
Глубинный дренаж
Глубинная – дренаж закрытого типа. Такая система нужна, если ваш участок:
- располагается на неровной местности;
- находится на глинистом грунте;
- имеет высокие подземные воды;
- по какой-либо другой причине является сложным в плане эксплуатации.
Глубинный дренаж позволяет эффективно защитить от повышенной влаги не только огородные и садовые растительные культуры, но и саму дачу, и все хозяйственные помещения.
Материалы и инструменты
После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.
Материалы
- Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
- Кольца для устройства смотровых и дренажных колодцев.
- Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
- Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.
Инструменты:
⦁ совковая и штыковая лопаты;
⦁ тачка, ведра;
⦁ рулетка, бечевка;
⦁ ножовка по металлу;
⦁ строительный уровень, гидроуровень;
⦁ отвес и пр.
Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.
Дренаж участка с глинистой почвой
Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.
А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.
На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.
Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.
Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.
На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.
Особенности дренажной системы на склоне
Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.
А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.
Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.
Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.
Сложности дренажа торфяного участка
Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.
Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.
Как осушить дачный участок без дренажа
Причины застоя воды на участке не обязательно связаны с высоким уровнем грунтовых вод.
Например, при обильных весенних дождях, когда грунт еще мерзлый, вода будет застаиваться у поверхности.
Существуют способы, позволяющие снизить влажность почвы без устройства дренажной системы, вот некоторые из них:
- Внесение песка в грунт. Для глины или торфа не менее 30 кг на 1 м3. Это улучшит гидропроницаемость почвы, что также повышает урожайность.
- Открытые неглубокие траншеи для быстрого вывода паводковой воды в сточную канаву.
- Замена плодородного слоя на специальный состав под ваши условия.
- Посадка деревьев, обычно по периметру участка. Некоторые породы деревьев хорошо развиваются во влажных грунтах и благодаря своей мощной корневой системе высушивают участок. Такими свойствами обладают, например, ива или береза.
Виды дренажа
Существует два типа систем осушения почвы:
- Поверхностная. Дренажные трубы устанавливаются на глубину от 50 до 70 см. Такое расстояние дает возможность успешно бороться с излишками поверхностных вод, если подземные залегают довольно глубоко.
- Глубинная. Дренажные трубы укладываются на глубину не менее 1,5 м, то есть ниже точки, до которой почва может промерзать. В результате удается достичь того, что подземные воды уходят глубже уровня, что был ранее. Это обеспечивает возможность для возведения многоэтажных построек и водоемов, так как негативное воздействие излишек воды в данном случае практически исключается.
Непосредственно устройство дренажа на участке необходимо производить или на пустом от строений и коммуникаций месте, или когда все инженерные сооружения для дома уже проложены. Обратившись в специализированную компанию, можно заказать создание проекта системы осушения и ее установку.
Тщательно разработанный план дренажа – важная часть работы в связи с тем, что в данном случае требуется индивидуальный подход, учитывающий весь спектр особенностей участка, включая расположение посадок, коммуникаций, строений и дренажных систем соседствующих территорий.
Как правильно сделать глубинный дренаж?
Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.
Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.
Сооружение системы выполняется в следующем порядке:
Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.
Необходимый уклон трубы делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.
Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.
Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды
На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько смотровых колодцев.
Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам поглотительный (фильтрующий) колодец, предназначенный для слива основного объема воды.
Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов
Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.
Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.
Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки
Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.
Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.
Поверхностный
Поверхностный дренаж
Поверхностный дренаж участка осуществляется с помощью различных дождеприемников и лотков. Свое название этот вид дренажа получил за то, что вся система располагается на поверхности. Лотки могут успешно справляться с потоками дождевой воды, а также влаги, которая образуется в результате таяния снега.
Поверхностный дренаж бывает двух типов: точечный и линейный.
Точечный. Такая система состоит из водосборников, которые, в свою очередь, связаны с канализацией. Устройства сбора воды обычно устанавливаются под водостоками, в низинах и под кранами.
Линейный. Такой вид дренажа делается с помощью лотков, которые укладываются особым образом. Система напоминает канал, который имеет склон в сторону колодца. Именно туда поступает влага от ливней.
Нельзя сказать, что один из типов дренажа лучше другого. Часто обе разновидности используются вместе для большей эффективности. Все устройства в системе требуют регулярной очистки, иначе они перестают правильно функционировать. Хорошо организованный водосток служит отлично и справляется со своей задачей.
Когда дренаж необходим в любом случае
Рассмотрим те случаи, когда дренаж нужен в любом случае:
- Если участок расположен на ровной местности, то дренаж обязателен, так как при выпадении большого количества осадков или таянии снега воде просто некуда будет уходить. По законам физики вода всегда уходит под действием силы тяжести в более низкое место, а на ровном ландшафте она будет интенсивно пропитывать грунт по направлению вниз, что может привести к переувлажнению. Так что, с точки зрения дренажа, выгодно, чтобы участок имел небольшой уклон.
- Если участок находится в низменности, то дренаж его однозначно нужен, так как вода будет стекать с более высоких мест на те, что находятся ниже.
- Участки с сильным уклоном также требуют дренажа, так как быстро уходящая вода будет размывать верхние плодородные слои почвы. Лучше эти потоки направить в дренажные каналы или трубы. Тогда основная часть воды будет уходить по ним, предотвращая вымывание почвенного слоя.
- Если на участке преобладают глинистые и тяжелые суглинистые почвы, то после осадков или таяния снега на них будет часто застаиваться вода. Такие почвы препятствуют ее проникновению в глубинные слои. Поэтому дренаж обязателен.
- Если уровень грунтовых вод (УГВ) на участке менее 1 метра, то без дренажа никак не обойтись.
Наличие тяжелых глинистых почв часто связано с высоким уровнем грунтовых вод. Но это вполне «излечимо» дренажем
- Если имеющиеся на участке строения имеют сильно заглубленный фундамент, то велика вероятность того, что его подошва окажется в зоне сезонного подъема грунтовых вод. Поэтому необходимо планировать дренаж еще на стадии фундаментных работ.
- Если значительная часть площади участка покрыта искусственными покрытиями из бетона, брусчатки или тротуарной плитки, а также если есть газоны, снабженные системой автоматического полива, то дренаж также нужен.
Из этого приведенного внушительного списка становится понятно то, что дренаж в той или иной степени необходим в большинстве случаев. Но перед тем как его планировать и делать, надо изучить участок.
Материалы для изготовления труб-дрен
Изначально для изготовления элементов для систем дренажа использовалась керамика и асбест. Изделия получались достаточно долговечными и надежными, но хрупкими и тяжелыми. Кроме того, асбест токсичен, использование его на участке у жилого дома нежелательно. С появлением полимеров керамические и асбестоцементные дрены практически перестали использоваться. Исключение — трубы-дрены из экологически чистого белого асбеста. Их значимое преимущество — наличие пор, через которые всасывается влага.
Пластик дешевле, легче, его проще монтировать. Срок эксплуатации пластиковых изделий — минимум 50-60 лет, они нечувствительны к перепадам температур и агрессивным химическим примесям. Различают несколько разновидностей полимерных изделий. Коротко охарактеризуем
