Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по замене

Конструктивное устройство ламп

Опциональное устройство линейных источников света представлено драйвером и распаянными светодиодами, размещенными на планке из гетинакса. Все элементы находятся в вытянутом колбообразном корпусе из поликарбоната.

Используя такой материал, производители смогли устранить проблему механического повреждения во время монтажных работ. Поскольку в устройстве уже есть балластный аппарат, трубку подключают непосредственно к электросети без пускорегуляторов.

Мощность линейных трубок зависит от количества светодиодов — чем их больше, тем интенсивнее светопоток. Они адаптированы для замены люминесцентных аналогов без механического вмешательства в конструкцию светильника

LED трубки стандартно идут с цоколем G13. На внутренней стороне колбы есть два штыря, расстояние между которыми 13 мм. Они соединены медной проволокой, поэтому электричество можно подавать на любой из них.

Длина может варьироваться от 600 мм до 1,5 м, мощность 9-25 Вт. Экономия на оплате счетов за электроэнергию может составлять до 65%. К примеру, если на место люминесцентной лампы, мощностью 18 Вт установить светодиодную, ее номинальное значение будет соответствовать 9 Вт.

Длинные трубчатые модели используются для локальной подсветки необходимых зон. Из них легко конструировать различные формы, что эффектно украшает помещение

Лампа может быть прозрачной или иметь матовый корпус. В том случае, когда рассеиватель на светильнике не предусмотрен, лучше остановить выбор на матовом варианте, если имеется – подойдет прозрачный.

Преимущества светодиодов

Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

  • внутри колбы присутствует небольшое количество вредной ртути;
  • запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат);
  • при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
  • утилизация вышедших из строя ламп производится только специализированными организациями;
  • во время работы светильник может издавать звук;
  • цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

  • полная экологическая безопасность;
  • ровный, не мигающий свет;
  • лампа включается мгновенно, без задержек;
  • широкий выбор цвета свечения, от холодного синего до теплого красного;
  • прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

Излучение и мерцание

Люминесцентные лампы являются газоразрядным осветителем. Освещение создает люминофор, находящийся под излучением ультрафиолета, создаваемым разрядом. При этом сам разряд также создает небольшой поток света. Таким образом, люминесцентные лампы создают ультрафиолетовое и инфракрасное излучение.

На зрение человека это оказывает ощутимое влияние. Ультрафиолетовое излучение большой интенсивности может нанести ожог сетчатки глаза. Но если его интенсивность будет небольшой, негативного эффекта не будет. Напротив, воздействие ультрафиолета будет расслаблять окологлазную группу мышц, оказывать стимуляцию радужной оболочки и нервов глаз и увеличивать циркуляцию крови. С инфракрасным излучением дела обстоят примерно также. При небольшой интенсивности — полезное воздействие, при сильной — негативное.

Светодиодные лампы в этом плане удобней. Они отличаются абсолютной когерентностью. То есть, являются излучателями света заданного спектра. Воздействие на зрение энергосберегающих и светодиодных ламп различается тем, что второй вариант в принципе не может нанести вреда здоровью человека. О том вредны ли светодиодные лампы для здоровья существуют и противоположные мнения. Какое поддержите — решать вам.

Эти два вида светильников отличаются и по уровню мерцания. Светодиодная энергосберегающая лампа в этом плане лучше люминесцентной. Поскольку у нее практически отсутствуют мерцания. Для работы светодиодов применяется постоянное напряжение. В то же время люминесцентные светильники характеризуются мерцанием, частота которого составляет 50  герц. Это также оказывает негативное влияние на здоровье и самочувствие человека.

Конечно, существуют и качественные энергосберегающие лампы, в состав которых входят ЭПРА, обеспечивающие коэффициент пульсаций менее 1%. Также, как и некачественные светодиодные лампы, не имеющие в своем составе стабилизирующего драйвера и содержащие только резистивно-емкостную понижающую цепочку. Тем не мене, де-факто ситуация сложилась таким образом, что в качестве ЭПРА в люминесцентных светильниках в основном применяют дроссельно-стартерную схему, а при производстве светодиодных светильников, наоборот, применяют драйвера с пульсациями менее 1%.

Если говорить конкретно про лампы, то компактные люминесцентные лампы (КЛЛ), конечно, излучают свет по качеству заметно лучший, чем дроссельно-стартерные растровые светильники 4 х 18 Вт, но заметно не дотягивают до «само-собой» сложившегося стандарта качества светодиодных производителей.

Как переделать настольный люминесцентный светильник в светодиодный

Переделать такой светильник малой кровью, смонтировав туда ленту на 220В не получится. При минимальной длине сегмента 50см в корпус она не поместится, а к изгибам её конструкция относится очень негативно. В такой светильник можно установить несколько полос диодных лент рассчитанных на напряжение 12В.

Оптимальный вариант конструкции в этом случае такой:

Используем четыре полосы по 25 см с разводкой на 12В. В итоге, яркость будет на уровне 75Вт лампы накаливания.

Источник питания для компактной лампы

Метр ленты потребляет около 15Вт и рассчитан на силу тока 1,2А. Для такой мощности покупать 30-ватный специализированный драйвер не имеет смысла. Можно воспользоваться готовым фабричным решением. Этот миниатюрный блок питания с суммарной мощностью до 20Вт. Вот только габариты 79 х 30 х 24 мм не позволят разместиться ему в корпусе светильника.

Можно собрать компактный импульсный источник питания своими руками по следующей схеме. Конденсатор 20-30 мкФ х 400В, стабилитрон на 9-12В.

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Схемы подключения

Основных схем подключения светодиодных ламп две: №1 – на AC 220V; №2 – на AC 110V.

Схема №1

Данный вариант предполагает питание ламп от стандартной сети на 220 В 50 Гц. В таком случае необходимо удалить из светильника все компоненты пускорегулирующего устройства.

  • обесточивание сети;
  • извлечение люминесцентных ламп;
  • удаление старой электронной схемы: извлечение ПРА, удаление стартера и балласта, отключение конденсатора;
  • установка светодиодных ламп;
  • подключение к сети.

Данная схема является самой простой и требует минимум времени для переделки.

Схема №2

Такая вариация подразумевает, что в светильнике останется электронный балласт. Удалению подлежит только стартер. При этом питание светодиодных ламп будет равно 110 В.

Алгоритм действий следующий:

  • обесточивание сети;
  • извлечение люминесцентных ламп;
  • удаление стартера;
  • установка светодиодных ламп;
  • в завершение подаётся питание.

Данная схема является менее популярной, так как при ней энергопотребление ламп будет выше, нежели при первом варианте. Соответственно и эффект экономии будет не таким заметным.

Как функционирует светодиодная лампа?

Источником свечения в данном случае будет светоизлучающий диод, которые состоит из полупроводника с несколькими выходами – катодом, анодом и оптикой.

Когда электроток проходит по полупроводникам в одном направлении, происходит перераспределение носителей заряда. Этот процесс приводит к излучению фотонов (в результате перехода отрицательно зараженных частиц на следующий уровень).

Светодиодная лампа в качестве подсветки

На стандартных схемах светоизлучающие диоды отмечаются со стрелками, что обозначает наличие оптического излучения. Кроме того, присутствует система остывания (радиатор), которая собирает излишки тепла. Еще есть и плафон, который препятствует потере света.

Производители выпускают большое количество LED-лампочек, которые имеют различную конфигурацию и мощность 220 В. Тем не менее, у этих моделей имеется одно и то же внутреннее устройство.

В этих лампочках за излучение света отвечают диоды, количество и габариты кристаллов которых отличается по степени мощности и особенностям радиатора. За спектр цветов отвечает жидкость, которая имеется внутри кристаллов.

Как устроена светодиодная лампочка

На входе к драйверу находится мостовая схема, которая подсоединяется к ламповому цоколю, соединенному с патроном. Именно благодаря такому устройство происходит выпрямление переменного напряжения, которое затем поступает на плату и к диодам.

С целью рассеивания светового потока и защиты поверхности кристаллов от негативного воздействия окружающей среды, с внешней стороны устанавливается стекло (колба из пластика). Поэтому, по внешнему виду светодиодные лампы мало чем отличаются от других изделий.

Эти лампочки, как и другие, вкручиваются в патрон с помощью цоколя. При этом цоколи у таких изделий тоже имеют стандартные габариты, поэтому их получится использовать в сети без каких-либо изменений электрических проводников.

Светодиодные лампы в «классическом» исполнении, причем показанная справа модель очень достоверно имитирует старую лампу накаливания

Разновидности цоколей и особенности замены лампочек с ними

Цоколь является важным элементом, необходимым не только для крепления в патроне, но и для подвода тока к электродам прибора. В люминесцентных лампах применяются 3 вида оснований-цоколей:

  • Е14 – миньоны с винтовой резьбой;
  • Е27 – среднеразмерные резьбовые, чуть больше по размеру, чем Е14;
  • G (5, 13, 23) – штырьковые.

Подвиды последних различаются расстоянием между контактами.

G5 и G13

Люминесцентные лампы этого вида чаще всего применяются для осуществления локальной подсветки, например, зеркал в ванной или потолочных светильников в кухонном пространстве. Цоколи G5 и G13 отличаются друг от друга только размерами. Алгоритм монтажа и демонтажа ламп, оборудованных ими, будет одинаков.

Для начала необходимо приобрести люминесцентную лампу соответствующей модели на замену. Если точные характеристики невозможно установить самостоятельно, то прибор можно взять с собой в магазин, где продавец подберет его аналог.

Затем можно приступать к демонтажу, заранее отключив электричество. Для этого понадобится снять плафон. Если он выполнен в виде решетки, как у большинства офисных ламп дневного света, то достаточно открутить винты или отвести защелку, после чего аккуратно потянуть ее вниз.

Далее выкручивается лампочка посредством поворота ее вокруг своей оси на 90°. Для удобства стоит взять колбу двумя руками ближе к ее краям. Применив малое усилие легко вытянуть лампу из патрона.

Замена осуществляется путем завода нового прибора в патрон до упора и последующим поворотом на те же 90° вокруг своей оси. После чего необходимо проверить работу люминесцентной лампочки посредством ее включения-выключения.

Если прибор не работает, то следует проверить дроссель и стартер, возможно проблема в этих компонентах. Однако в этом случае специалисты рекомендуют заменить сразу весь светильник, так как ремонтные работы будут стоить примерно столько же сколько и новый осветительный прибор.

G23

Этот подвид чаще всего используется при оборудовании настенных светильников. Замена в этом случае происходит следующим образом:

  • отключается электричество;
  • выкручивается лампа, посредством оттягивания ее в сторону плафона и извлечения из фиксирующего зажима (требует аккуратности для того, чтобы избежать повреждения скобы-фиксатора);
  • устанавливается новая лампа, прижимая торец колбы и вставляя ее в фиксатор.

После необходимо проверить работу прибора дневного света в светильнике, посредством его включения-выключения.

Классическое подключение через электромагнитный балласт

Особенности схемы

В соответствии с этой схемой в цепь включается дроссель. Также в составе схемы обязательно присутствует стартер.

Дроссель для люминесцентных лампСтартер для люминесцентных ламп — Philips Ecoclick StartersS10 220-240V 4-65W

Последний представляет собой маломощный неоновый источник света. Устройство оснащено биметаллическими контактами и питается от электросети с переменными значениями тока. Дроссель, стартерные контакты и электродные нити подключаются последовательно.

Вместо стартера в схему может включаться обыкновенная кнопка от электрозвонка. В данном случае напряжение будет подаваться путем удерживания кнопки звонка в нажатом положении. Кнопку нужно отпустить после зажигания светильника.

Подключение лампы с электромагнитным балластом

Порядок действия схемы с балластом электромагнитного типа выглядит следующим образом:

  • после включения в сеть, дроссель начинает накапливать электромагнитную энергию;
  • через стартерные контакты обеспечивается поступление электричества;
  • ток устремляется по вольфрамовым нитям нагрева электродов;
  • электроды и стартер нагреваются;
  • происходит размыкание контактов стартера;
  • аккумулированная дросселем энергия высвобождается;
  • величина напряжения на электродах меняется;
  • люминесцентная лампа дает свет.

В целях повышения показателя полезного действия и уменьшения помех, возникающих в процессе включения лампы, схема комплектуется двумя конденсаторами. Один из них (меньший) размещается внутри стартера. Его главная функция заключается в погашении искр и улучшении неонового импульса.

Схема подключения одной люминесцентной лампы через стартер

Среди ключевых преимуществ схемы с балластом электромагнитного типа можно выделить:

  • надежность, проверенную временем;
  • простоту;
  • доступную стоимость.
  • Недостатков, как показывает практика, больше, чем преимуществ. Среди их числа нужно выделить:
  • внушительный вес осветительного прибора;
  • продолжительное время включения светильника (в среднем до 3 секунд);
  • низкую эффективность системы при эксплуатации на холоде;
  • сравнительно высокое потребление энергии;
  • шумную работу дросселя;
  • мерцание, негативно воздействующее на зрение.

Порядок подключения

Подсоединение лампы по рассмотренной схеме выполняется с задействованием стартеров. Далее будет рассмотрен пример установки одного светильника с включением в схему стартера модели S10. Это современное устройство имеет невозгораемый корпус и высококачественную конструкцию, что делает его лучшим в своей нише.

Главные задачи стартера сводятся к:

  • обеспечению включения лампы;
  • пробою газового промежутка. Для этого цепь разрывается после довольно длительного нагрева электродов лампы, что приводит к выбросу мощного импульса и непосредственно пробою.

Дроссель используется для выполнения таких задач:

  • ограничения величины тока в момент замыкания электродов;
  • генерации напряжения, достаточного для пробоя газов;
  • поддержания горения разряда на постоянном стабильном уровне.

В рассматриваемом примере подключается лампа на 40 Вт. При этом дроссель должен иметь аналогичную мощность. Мощность же используемого стартера равна 4-65 Вт.

Подключаем в соответствии с представленной схемой. Для этого делаем следующее.

Первый шаг

Параллельно подключаем стартер к штыревым боковым контактам на выходе люминесцентного светильника. Эти контакты представляют собой выводы нитей накаливания герметичной колбы.

Третий шаг

К питающим контактам подключаем конденсатор, опять-таки, параллельно. Благодаря конденсатору будет компенсироваться реактивная мощность и уменьшаться помехи в сети.

Сравнение основных параметров и характеристик

Существует несколько критериев, используемых для сравнения различных типов ламп.

Основными показателями работоспособности и функциональности являются следующие:

  • Величина светового потока. Применяется для сравнения в первую очередь и привязывается к таким параметрам, как энергоэффективность и экономичность. Оба этих показателя берутся у обычных ламп накаливания, и уже исходя из полученных данных выполняется дальнейшее сравнение. Величина светового потока показывает степень освещенности конкретного помещения. Единицей измерения служит люмен (Lm). Чем выше этот показатель, тем более светлым будет помещение во время работы той или иной лампы. Постепенно в процессе эксплуатации данный показатель может снизиться по причине износа отдельных компонентов. Светодиодные лампы по этому показателю превосходят люминесцентные. Для создания светового потока в 200 Lm им достаточно мощности 2-3 ватта, тогда как их конкуренты расходуют 5-7 ватт.
  • Коэффициент полезного действия – КПД. Для его определения следует разделить световой поток на рабочую мощность источника освещения. В этом случае единицей измерения становится лм/Вт. Высокий показатель указывает на более экономичную работу данной лампы. Например, у ламп накаливания он составляет всего 10%, тогда как светодиоды выдают 90%, а люминесцентные светильники – около 90%.
  • Качество источников освещения служит еще одним критерием, по которым выбирается лампочка. В свою очередь, этот параметр разделяется на несколько составных частей. Среди них следует отметить яркость или силу света, измеряемую в канделах, цветовую температуру или индекс цветопередачи, измеряемый в кельвинах. Он разделяется на теплые и холодные цвета, значение которых указывается цифрами на упаковке изделия.

Установка в светильник

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.

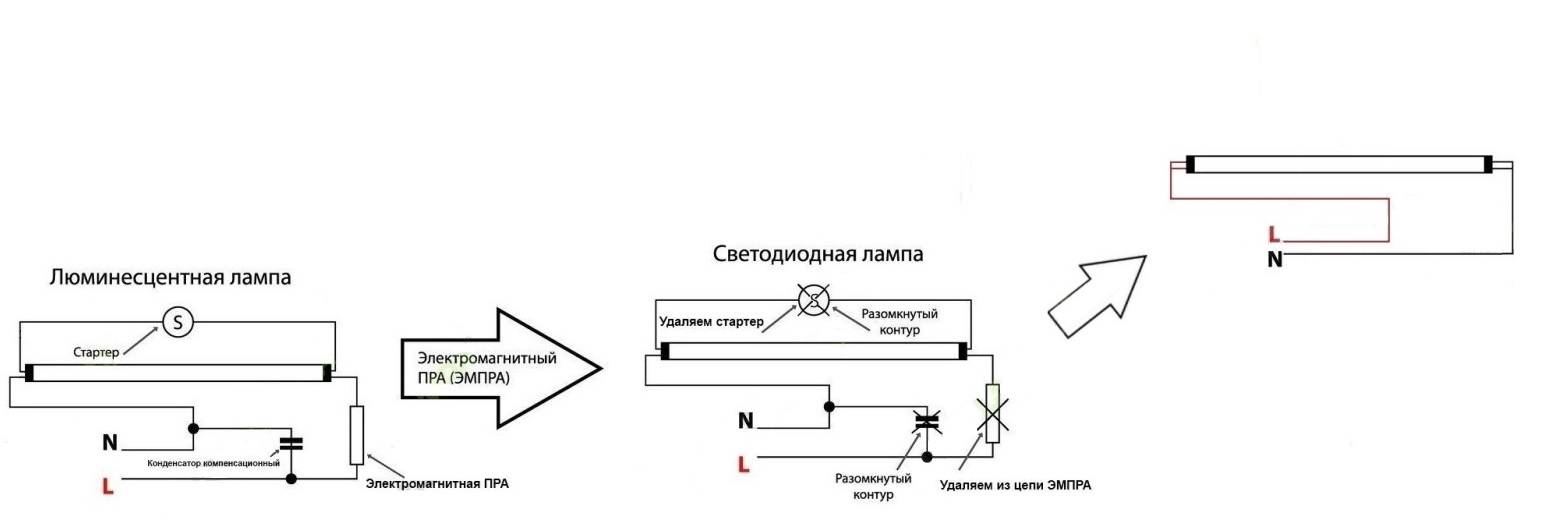

Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств.
Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе.
В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.

Возможные варианты замены ламп

Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА»

Вместе с лампой в комплекте идет и свой стартер для LED.

Плюсы и минусы замены люминесцентных ламп на светодиодные

Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.

Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Как работает люминесцентная лампа

Инертный газ в лампе нужен для создания тлеющего разряд (поток ионизированных частиц инертного газа). Ртуть нужна для усиления этого разряда. Люминофор нужен для преобразования ультрафиолетового света, в свет видимого спектра. Электроды нужны для подключения лампы в электрическую схему и создания разряда электронов.

После подачи напряжения на контакты лампы, электроды внутри колбы начинают испускать электроны, которые перемещаясь по колбе, пытаются создать разряд. Однако, в нормальных параметрах схемы силы тока не достаточно для создания разряда. Поэтому, в схему подключения люминесцентной лампы обязательно включают устройство, создающее разовый электрический разряд для старта свечения.

Называется это устройство стартер фото. Его задача, при подаче электричества кратковременно увеличить силу токов 3-4 раза.

Для обеспечения запуска и работы (свечения) люминесцентной лампы (группы ламп), нужно другое устройство, называемое по-простому дроссель. Это название устарело фактически, но активно используется.

Правильное название дросселя, пускорегулирующий аппарат (ПРА). На сегодня, название дроссель (ПРА) преобразили в ЭмПРА и ЭПРА.

  • ЭмПРА: электромагнитный пуск–регулирующий аппарат;
  • ЭПРА: электронный пуск–регулирующий аппарат (электронный балласт).

ЭПРА более быстро зажигает лампу, не гудит при работе и регулирует запуск при пониженных напряжениях. Если старый дроссель, по сути, был увесистая электромагнитная катушка, то современный ЭПРА это компактные даже изящные устройства.

Замена люминесцентных ламп светодиодными

Самые распространенные модели старых типов люминесцентных светильников представлены в двух форматах: 4*18 и 2*36. Оба эти продукта совместимы с лампами в колбе Т8 и цоколем G13.

Компании-производители выпускают светодиодные лампы для различных типов пускорегулирующих устройств. Для начала необходимо определить, какой тип аппаратуры находится в приборе.

Существует два варианта пускорегуляторов осветительных приборов: ЭМПРА – электромагнитный тип, который всегда устанавливается вместе со стартером; ЭПРА – электронный балласт, когда один блок управляет всеми лампами светильника

Например, для работы с электронным типом пускорегулирующих устройств компания Philips выпускает серию светодиодов с маркировкой HF. Такой вид ламп позволяет не изменять электросхему светильника, а их замена производится как традиционных люминесцентных.

Рассмотрим, как заменить старые лампы на светодиодные в светильниках с электронным балластом.

В первую очередь отключается питание на щитке. Далее процесс выглядит так:

  1. Снимаем отражатель.
  2. Отсоединяем провода от клеммной колодки.
  3. После демонтируем сам прибор.
  4. Убираем старые лампы и стартеры.
  5. Отсоединяем провода от ламподержателя с помощью шила и отвертки.

Далее необходимо заняться переделкой проводки. Для этого преображаем электросхему светильника – все ламподержатели подключаются параллельно, проводка заводится в клеммную колодку для подключения к сетевому напряжению.

Поскольку вторая сторона выполняет функцию крепежа – все кабеля здесь демонтируются. Аналогичный процесс воспроизводится и с балластами – удаление проводки и отсоединение от цепи. Заводим цоколь в ламподержатель соответствующей стороной и прибор можно устанавливать на прежнее место.

Если планируется управлять интенсивностью излучения диодной лампы, в схему сборки линии включают диммер. Но следует помнить, что не все светодиодные приборы способны работать в паре с этим регулятором света. Диммируемость указывается в техническом паспорте изделия.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
