Диммер для светодиодных ламп — виды, как выбрать, лучшие модели на рынке

Классификация

Все диммеры разделяются на 2 группы по функциональному назначению: тип исполнения и способ монтажа.

По способу установки

  • Модульные, устанавливаются в распределительных щитах и внешне напоминают автоматические переключатели, управление происходит одной клавишей или вынесенной отдельно кнопкой. Их используют при освещении проходных помещений общего пользования, в коридорах, подъездах.
  • Моноблочные, выглядят, как выключатель с диммером, устанавливаются, как один блок. Их используют в тонких стенах и перегородках, где нет возможности установить стандартный выключатель. Как раз моноблочные диммеры и подразделяются по типам исполнения.

По типу исполнения

  • Механические — к ним относятся клавишные и поворотные диммеры, а также комбинированный тип, когда нажатие на ручку вращения — включает свет, а поворотом регулируется яркость. Имеют самое широкое распространение и используются, как в жилых, так и промышленных помещениях. Самый экономичный и доступный тип.
  • Сенсорные — подача света регулируется прикосновением к сенсору, более высокотехнологичный тип, соответственно отличается и более высокой ценой.
  • Акустические — реагируют на громкий звук или голосовые команды. Отличный вариант для гостиной или большого помещения, где расстояние до выключателя может быть существенным.
  • Дистанционные — управляются на расстоянии, путем подачи инфракрасных или радиоволн (пультом), а также через Wi-fi (подойдет владельцам смартфонов). Этот вид широко применяется в системах управления «Умный дом».

Сравниваем достоинства и недостатки

Подробно о плюсах и минусах приборов

ПлюсыМинусы
Позволяют снизить энергозатраты помещения.Дорого стоят, особенно программируемые модели с сенсорным и дистанционным управлением.
Продлевают срок службы ламп за счёт снижения интенсивности эксплуатации, а также плавного запуска при включении.Приводят к неполадкам и разрушениям ламп, если приборы подобраны неправильно.
Оберегают помещение от вторжения посторонних.Бюджетные устройства генерируют электромагнитные помехи, которые ухудшают работу радиотехнических приборов.
Обеспечивают декоративный эффект и приятную для глаз освещённость в любой комнате.Непригодны для работы с люминесцентными/энергосберегающими/галогенными лампами, так как последние оборудованы системой компенсации для стабильного свечения.
Делают световой дизайн помещения более интересным и вариативным.Если нагрузка на димер стала меньше минимально допустимой (например, лампу накаливания заменили на светодиодную), прибор быстро испортится без возможности замены по гарантии.

Если вы решили использовать димер в своём доме или офисе, старайтесь не экономить на приборах и воспользуйтесь советами продавца-консультанта, чтобы подобрать оптимально подходящие друг другу диммеры и лампы. Тогда вы гарантированно избежите появления неприятных эффектов.

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Как избежать 3 ошибки при работе

  1. Когда самостоятельно изготовленное оборудование перестало включать освещение в комнате, проверяем его предохранитель. Он выходит из строя при перепадах напряжения. Положительный момент – весь удар предохранитель берет на себя и остальные части схемы не пострадают. В случае поломки, его заменяем на новый и продолжаем пользоваться прибором.
  2. Если перегорела лампа и диммер перестал работать, то из строя вышел уже симистор. Эта проблема более серьезная. Придется отсоединить старый и припаять новый симистор так, чтобы не повредить остальные элементы.
  3. Если при устранении неполадок, диммер  по-прежнему не функционирует, то проблема, возможно, кроется в электропроводке внутри помещения. В таком варианте используем мультиметр и проверяем цепь.

Это наиболее распространенный ошибки в работе прибора, которые потребуется устранить для правильного функционирования прибора.

При покупке диммера в магазине желательно брать следующие образцы:

  1. Sonoff диммер.
  2. Диммер Werkel для световых ламп.
  3. Диммер Modbus.
  4. Диммер Kaoyi kht 234g.
  5. Диммер Makel.
  6. Диммер легранд валена.

Самодельный светорегулятор для LED-лампы

Схема сборки самодельного диммера

Многие задаются вопросом, почему нельзя собрать диммер для светодиодов своими руками в домашних условиях. Это вполне возможно, да и особых сложностей это не представляет при наличии необходимых радиодеталей и, естественно, паяльника. Чтобы изготовить это устройство в домашних условиях, необходимо наличие медного провода, пары конденсаторов, пары резисторов (постоянного и переменного), и симистора.

Необходимо собрать схему, показанную на рисунке. Смысл действий собранного диммера – в проходе напряжения через переменный резистор на деталь, называемую неполярным конденсатором, который принимает заряд, после чего отдает его потребителю, т. е. светодиодной лампе. При условии, что детали рабочие и собраны в правильную схему, с диммером, собранным собственноручно, LED-лампа будет работать.

Классификация диммеров

  1. Поворотные: регулирование освещенности посредством вращения ручки регулятора. Простейший способ.
  2. Поворотно-нажимные: при нажатии на регулятор включается и выключается свет, а при вращении изменяется яркость.
  3. Клавишные: удерживая клавишу нажатой, можно изменять яркость освещения.
  4. Сенсорные – управление прикосновением пальца к панели.
  5. Дистанционные – регулирование с пульта по инфракрасному каналу или по радиосвязи.
  6. Управление с планшета или телефона с любого места дома (Wi-Fi). Обычно совмещается с сенсорным регулированием.

По способу установки различают модульный, моноблочный и выносной диммер для светодиодных ламп. Модули устанавливаются на DIN-рейки в щитах распределения. С их помощью организуются различные сценарии. Органами управления служат клавиши, сенсоры или выносные пульты. Модульные диммеры имеют высокие цены и устанавливать их имеет смысл при реализации многочисленных функций, например в “умном доме”.

Моноблочные диммеры подключаются к светильникам через монтажные коробки. Их подключают в разрыв провода фазы как обычные выключатели, функции которых они порой также выполняют. Этот тип наиболее распространен.

Выносной блок может устанавливаться в потолок или нишу для точечных источников или светодиодных лент.

Светорегулятор подключается к одному или группе источников света. Все зависит от мощности

Важно его не перегрузить. Как правило, диммеры имеют небольшую мощность, поскольку светодиоды являются меньшей нагрузкой по сравнению с остальными типами ламп

Какие преимущества дает регулятор?

Как указывалось выше, в первую очередь диммирование сокращает энергопотребление. Указанной причины уже достаточно для его подсоединения к светодиодным лампам в жилище и любых других помещениях. Но есть еще целый список достоинств.

К ним относятся:

  1. Возможность менять интенсивность свечения — обеспечивает владельцам повышение комфортности проживания, помогает сделать любой интерьер индивидуальным, эксклюзивным. Так, к примеру, помещение с помощью освещения можно делить на отдельные зоны. А также получится менять яркость в зависимости от времени суток, потребностей.
  2. Имитирование присутствия в помещении владельцев — такая опция будет незаменимой во время отпуска, командировки, что позволит легко ввести в заблуждение домушников.
  3. Автоматическое отключение/отключение — современные диммеры могут программироваться, кроме того, ими в силах управлять различные внешние устройства, к примеру, планшеты, смартфоны. Есть специальные сигнальные приборы, подающие команды драйверам питания.

Всевозможные предустановленные режимы свечения, мигания позволяют один раз выбрать оптимальные варианты на любое время суток и не тратить время в будущем. Кроме того, это не просто удобно, но и позволяет больше экономить.


На картинке изображена обычная синусоида электрического тока, именно в таком виде он подводится к светодиодным лампам, но диммированние в таком случае невозможно

Важным преимуществом является и дистанционное управление. С его помощью регулировать напряжение, а, следовательно и яркость свечения, человек может различными способами, например, используя пульт, радио и звуковые сигналы (хлопки, голос).

При этом сами современные регуляторы отличаются долговечностью, неприхотливостью. К тому же они удобны в использовании.

Также нужно знать, что с их помощью можно управлять светодиодными лампами с привычными стандартными цоколями, к примеру, ними могут быть знакомые Е27, Е14, а также многие другие востребованные и редкие. Это существенно облегчает создание системы.

Важно и то, что диммеры способны контролировать свечение одного светильника, нескольких и даже целой группы. Они устойчивы к перегрузкам, бесшумны при правильно подобранной модели, имеют небольшой вес, отличаются компактностью


Это опять же синусоида тока, но, если сравнить с предыдущей картинкой, то видно, что она существенно «обрезана» — то есть короткие импульсы при продолжительных паузах и есть результат диммирования

Стоимость такого оборудования бывает различной, поэтому заинтересованный потребитель сможет подобрать оптимальное решение согласно своего бюджета, которое обеспечит получение ожидаемого результата.

Преимущества

Светорегулятор, применяемый для светодиодных ламп, имеет несколько положительных сторон:

  1. С его помощью можно экономить электроэнергию.
  2. Управляя яркостью освещения, в комнатах можно подчёркивать наиболее выгодные участки и места (панно на стене, напольную композицию и т.д.), что улучшает дизайн всего интерьера.
  3. Нагрузку можно изменять плавно.
  4. Самое главное преимущество – это комфорт светового режима в любое время ночи и дня.
  5. Всё чаще диммер для светодиодных светильников применяют, как сторожевое устройство. Можно задать специальную программу, при помощи которой светильники будут включаться и отключаться в разное время в отдельных комнатах. Это создаст иллюзию того, что кто-то присутствует дома. Очень удобно так защищать свои домовладения от незваных гостей, если надо уехать на несколько дней. Всё это возможно благодаря тому, что диммеры способны поддерживать режимы затемнения и мигания.
  6. Такой регулятор послужит защитой от перенапряжений в сети.
  7. Так как при помощи регулятора происходит экономия электрического ресурса лампы, это способствует продлению её срока службы.

Видите, сколько хороших и полезных функций выполняет такое устройство. Так что, несмотря на сложность схемы его подключения, высокую стоимость, необходимость перемонтажа уже существующих элементов проводки, на диммер всё-таки стоит потратиться.

Модульные диммеры

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. А хороший видеообзор на данный девайс посмотреть ниже.

Источники – https://cable.ru, Кабель.РФ

Средняя стоимость диммеров на прилавках магазинов

Стоимость регулирующего устройства зависит от многих параметров. Среди них: известность бренда-производителя, мощность, качество, способ управления (сенсорные дороже механических, а бесконтактные — самые дорогие), внешний вид и др.

Французский Legrand производит светорегуляторы мощностью от 300 до 1000 Вт. Они совместимы с лампами, которые работают и на переменном и на постоянном напряжении. Цены начинаются от 1400 рублей за диммер 12В. Светорегуляторы 220 В с механическим управлением стоят от 1900 рублей.

Диммеры немецкого Schneider стоят еще дороже: стоимость механического регулятора для 220В начинается от 3000 рублей.

Впрочем, примерно по таким же ценам можно найти сенсорные устройства менее раскрученных компаний. Например, у компании Wemmon цены начинаются от 2200 рублей. Фирма Broadlink предлагает сенсорные светорегуляторы от 3000 рублей.

Есть смысл внимательно изучить предложения на рынке, чтобы выбрать качественные приборы по хорошей цене.

Как устроена диммируемая лампа

Диммируемая LED-лампа отличается от обычных ламп наличием встроенного управляемого драйвера, который позволяет плавно изменять интенсивность света. Внешний вид у ламп одинаковый, управляемые могут быть немного габаритнее.

Лампа состоит из:

  • Корпус — радиатор;
  • Диммируемый драйвер;
  • Плата со светодиодами или COB матрицей;
  • Цоколь;
  • Рассеиватель.

Управляемая лампа используется только с диммером — отдельным устройством для плавного изменения мощности, подводимой к нагрузке. Переключение регулятора приводит к усилению или уменьшению яркости лампы. Основной рабочий параметр диммера — выходная мощность. Она определяет допустимое количество подключаемых к прибору ламп.

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

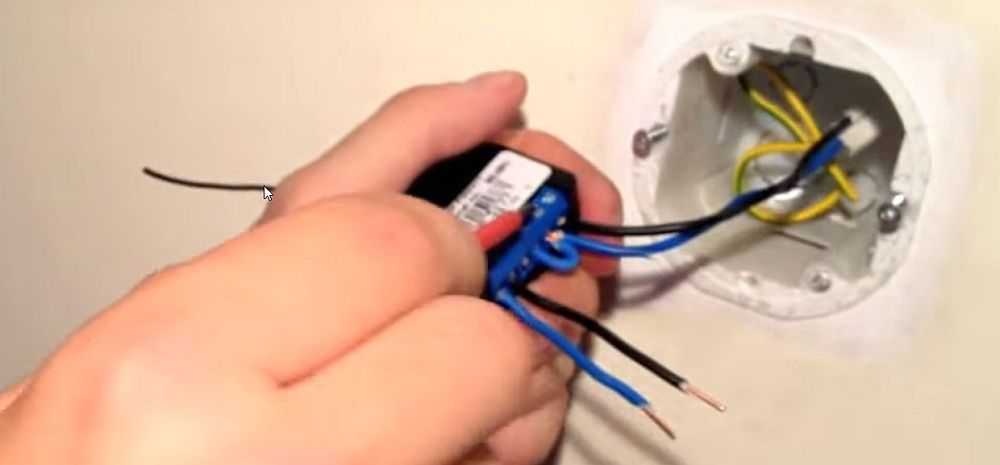

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Рамку выключателя прикручиваем на место, затем надеваем лицевую накладку и клавиши, программируем систему и проверяем работу.

Если потребуется подключить диммер с управлением от кнопки, в нем будут еще два контакта, к которым надо будет подключить выносную кнопку.

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

  1. Они могут включать и отключать освещение по установленному таймеру.
  2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
  3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
  4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
  5. С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
  6. Устройство даёт возможность управлять яркостью света дистанционно.

Как выбрать диммер

Выбирать электротехническое оборудование необходимо с учетом типа включения, мощности подключаемых приборов. Значение имеет способ монтажа, вид светорегулятора, совместимость. Для системы «Умный дом» рекомендуются LED диммеры с пультом, которые помогут интегрироваться в запрограммированные сценарии управления.

Вид диммера

Выпускаются следующие виды светорегуляторов:

  • Механические – комплектуются переменным резистором, который регулирует напряжение в сети при вращении реостата или дросселя;
  • Электронные – разработаны для светодиодных ламп, имеют кнопочное или сенсорное управление с датчиками, определяющими усилие давления;
  • Акустические – реагируют на звуковые сигналы, интегрируются в экосреду «Умный дом»;
  • Дистанционные – настройки задаются выносным пультом, данные передаются по ИК-каналу;
  • Wi-Fi – управляются по цифровым каналам передачи данных с помощью приложений смартфонов, планшетов.

Вид регулятора выбирается исходя из личных предпочтений комфорта, запланированного бюджета.

Тип включения

Производятся поворотные, клавишные, сенсорные, поворотно-нажимные модели. Электротехника отличается сложностью, функционалом, ценой. Поворотные регуляторы простые, доступные, но не долговечные. Не все имеют функцию запоминания настроек. Более совершенные поворотно-нажимные модели. Клавишные отличаются сложностью, надежно служат устройства с хорошим качеством исполнения. Самыми функциональными и долговечными являются сенсорные регуляторы, способные с высокой точностью задавать степень интенсивность освещения.

Мощность светорегулятора

Суммарная нагрузка электротехнических устройств лежит в диапазоне от 300 до 1000 Вт. Мощность осветительных приборов, подключенных к регулятору, должна быть меньше паспортных значений на 15-20%. Это позволит защитить оборудование от перегрузок: при неправильном выборе из строя выйдут лампы и диммер.

Выпускаются устройства, рассчитанные на работу с разными видами осветительных приборов. Суммарная нагрузка энергосберегающих лампочек значительно ниже, чем у устройств с нитями накала. При использовании экономичного осветительного оборудования нужно приобретать диммеры, предназначенные для работы с лампами этого типа.

Способ монтажа

Выпускают накладные, встраиваемые и модульные модели. Накладные отличаются простым монтажом, но утилитарный дизайн сегодня выходит из моды. Встраиваемые устанавливаются в стандартные или специализированные распределительные коробки. Как любые выключатели, регуляторы этого типа комплектуются раздвижными лапами для установки враспор. Это самая широкая категория, в которой представлены приборы с разным функционалом, типом включения.

Модульные светорегуляторы устанавливают в боксах на шинах с элементами системы управления «Умный дом». Электротехнические изделия программируются, настройки меняются с помощью пультов, приложений смартфонов.

Какой диммер лучше

Правильно подобранный прибор будет служить долго, поможет экономить электроэнергию, не потребует преждевременной замены из-за сгоревшего предохранителя. Купить можно устройства разной мощности, отличающиеся функционалом. Все представленные в обзоре модели достойны установки в квартирах, офисах и загородных домах. Команда VyborExperta.ru рекомендует:

  • ABB – для офиса или предприятия коммерческой сферы;
  • TDM Electric – для бюджетного ремонта;
  • Werkel WL01-DM600 – хороший выбор для городской квартиры;
  • Xiaomi Yeelight Bluetooth – для системы «Умного дома»;
  • Arlight SR-KN0120-IN – надежный диммер для лент 12 вольт;
  • Legrand Valena Allure – для энергосберегающих ламп.

Электротехника, отобранная экспертами, имеет необходимые сертификаты, соответствует стандартам безопасности и является лучшей в своем классе.

Схемы подключения

Хотя существуют разные варианты регуляторов, схемы подключения у них одинаковые. Основные представлены ниже.

Из одной точки

Указанная схема подходит для всех типов диммеров. В основном она применяется для регуляторов нажимного и сенсорного типа. Поворотный регулятор подключить можно, но могут возникать сложности с его регулярной эксплуатацией.

Из двух точек

Удобно по подобной схеме монтировать прибор в спальне, коридоре, на лестнице. Один элемент монтируется у двери возле входа, второй возле конечной точки следования. Первым вариатором свет включается, вторым может регулироваться до нужной интенсивности или вовсе отключаться.

Из одной точки и управление из двух точек

Из существующих, эта схема эта самая удобная. Использоваться может в разных условиях. На входе в комнату монтируется обычный выключатель, в месте, где человек больше всего находиться – регулятор. В случае со спальней – это кровать, для детской комнаты у детской кровати, для кухни, рабочая зона. При этом выключатель запускает в работу лампу, а с помощью регулятора происходит регуляция интенсивности.

Из одной точки и управление из трех точек

Данный вариант подключение практикуется, если нужно управлять освещением из двух точек. Удобна она при монтаже освещения в коридорах, лестницах, любых длинных помещениях. Кроме регулятора, используются еще 2 проходных выключателя. Собственно подключение стандартное, согласно схеме.

Замена выключателя диммером

Алгоритм замены обычного выключателя диммером достаточно простой, совершать действия нужно в таком порядке:

  • Отключение питания для целевого кабеля на распределительном щите.
  • Демонтаж выключателя.
  • Изучение маркировки и клемм на регуляторе – стрелки показывают на фазу.
  • Найти фазу старого выключателя. При проверке неоновым индикатором этот контакт будет светиться.
  • Подключение к соответствующим контактам.
  • Крепление диммера.
  • Коробка устройства монтируется на стену помещения.

Самые частые ошибки, что допускаются в процессе монтажа:

Установка в неподходящих температурных условиях, как результат прибор быстро выходит из строя

Критичные показатели +27 и выше.
Важно правильно подбирать схему подключения, ориентируясь на цели использования и предназначения комнаты.
Для разных типов ламп, используется один диммер.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать. Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы. Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Управление яркостью свечения настольной лампы

Особенностью использования настольной лампы, торшера и других передвижных осветительных приборов в том, что они могут быть включены в любую из имеющихся розеток. Оснащать каждую розетку отдельным диммером – не лучший выход. Встраивать регулятор внутрь прибора тоже не всегда возможно. Гораздо более удобно использование светорегуляторов специальной конструкции, предназначенных для подобных целей.

Светорегулятор для настольной лампы.

Диммер-переходник вставляется в бытовую розетку, образуя такой же разъем с рукояткой настройки уровня свечения (еще удобнее приборы с сенсорным управлением). А торшер или настольная лампа включается уже в него. При необходимости диммер можно перенести на другое место. Также выпускаются сетевые удлинители со встроенным регулятором яркости. Покупатель сам может выбрать удобный вариант.

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели. Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Как выбрать мощность диммера

При выборе обращайте внимание на технические характеристики, а именно на максимальную мощность, которую можно подключить через эти устройства. Они также как и выключатели, способны пропустить через себя определенный максимальный ток

1 of 2

В противном случае, подключив мощную светодиодную ленту на основе SMD 5630 или SMD 5730, либо сверхяркие люстры со множеством лампочек, стабильной работы от устройства вы не дождетесь.

Чтобы правильно подобрать диммер по мощности, просто сложите нагрузку всех светильников или led лент, которые будут через него подключаться и добавьте сверху 20%.

Если при этом два диммера будут расположены в одной рамке вместе, максимально допустимую нагрузку подключаемую через них, нужно снизить на 25%.

Есть и другие требования снижения нагрузки в зависимости от условий монтажа диммера. Они сведены в общей таблице ниже.

Модели для регулировки подсветки на 220в, идут как правило на нагрузку от 300 до 1000Вт. А низковольтные 12 вольтовые – до 100Вт.

Как были созданы диммеры для светодиодных ламп 220В: устройство и принцип действия

Для изменения силы света ранее изменяли электрическое сопротивление в цепи питания. Классический реостат – это катушка из проволоки. Перемещение специального элемента по ее поверхности позволяло изменять соответствующие параметры нужным пользователю образом.


Классический реостат

Простота конструкции таких приборов объяснялась уровнем технологий. Но со временем стали неприемлемы следующие недостатки:

  • Прерывание контактов при появлении на металлических поверхностях загрязнений и окислов.
  • Поломки, вызванные движущимися механическими частями.
  • Чрезмерный расход материалов.
  • Ограниченная функциональность.


Принцип временной задержки регулировки диммера

Перечисленные выше проблемы устраняют с помощью электронных схем. Для изменения количества энергии, поступающей в нагрузку, отсекают передний (задний) фронт фазы. Необходимые переключения выполняют с применением достаточно мощных тиристоров.

На этом графике видна синусоида до и после регулирующего устройства. Чем больше временная задержка срабатывания тиристора, тем меньше яркость светильника.

Диммеры для светодиодных ламп

Принципиально имея одинаковую электрическую схему, диммеры для светодиодных ламп могут иметь различное исполнение. Универсального диммера одинаково хорошо работающего с лампами накаливания и со светодиодными лампами нет. Поэтому, установив такой гаджет у себя в доме, придется полностью отказаться от использования энергоемких ламп старого образца, излучающим элементом которых является спираль накаливания.

Совместимость светодиодных лампочек с диммерами

Как указывалось выше, с диммерами совместимы не все светодиодные лампы, а только те, которые имеют встроенный драйвер, сглаживающий пульсирующую амплитуду подаваемого на лампу напряжения

Придется при выборе лампы обращать внимание не только на её мощность, соответствие по световой отдачей той или иной лампе накаливания и цветовую температуру, но и на наличие встроенного драйвера. Сделать это не сложно

На упаковке, даже если информация на ней содержится на иностранном языке, должен присутствовать значок:

РИСУНОК 1

Графическое обозначение диммируемых ламп

Классификация светорегуляторов

Регулирующие приборы могут различаться по способу установки:

  • наружного монтажа;
  • внутреннего монтажа;
  • монтируемые на DIM рейку.

По способу управления:

  • поворотного типа;
  • поворотно-нажимного;
  • кнопочные;
  • сенсорные.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
