Мангал из кирпича своими руками: проектирование кирпичного мангала, виды и схемы

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

При выборе материалов лучше учесть:

  • Высокие температуры (горение разниться в зависимости от рода древесины)
  • Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

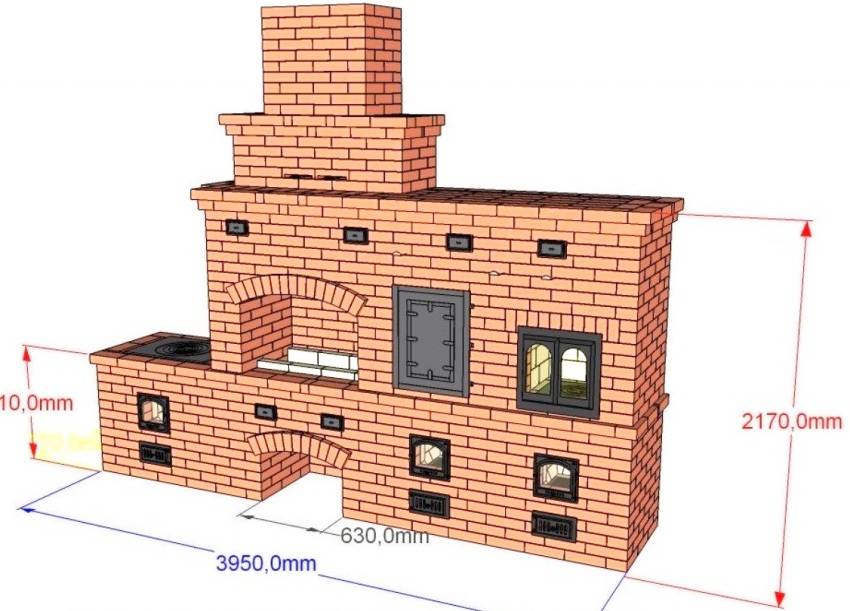

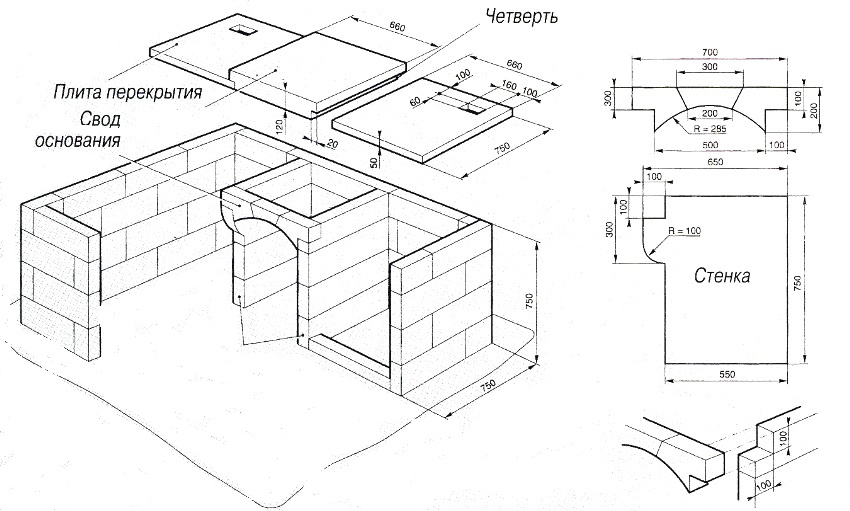

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

  • песок;
  • камень;
  • бетонная плита;
  • брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

  • компостные кучи;
  • сооружения санитарного и технического назначения;
  • контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

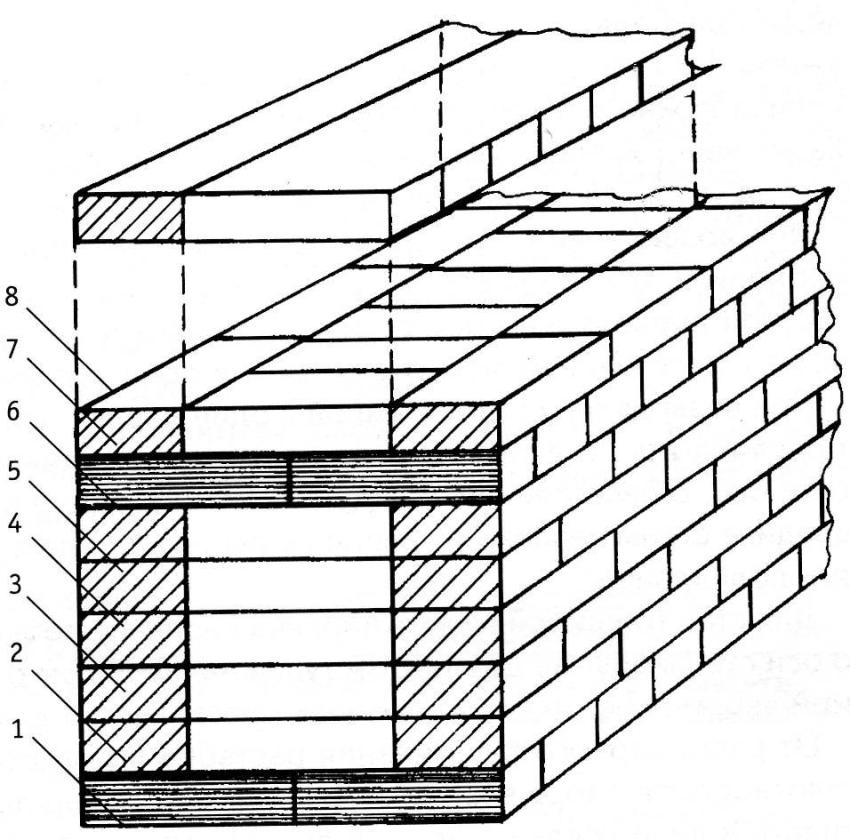

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

  • дизайн конструкции;
  • характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
  • размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

Схема мангала из кирпича

Выбор кирпича

Дорогой, но самый подходящий для кладки – клинкерный, другое название – тугоплавкий кирпич. Основное сырье – специальная глина, которую обжигают под высокой температурой.

Бывает разных цветов:

  • красного;
  • песочного;
  • темно-коричневого;
  • красного с подпалинами.

От недорогого керамического кирпича клинкерный отличается высокой прочностью и длительным сроком службы. Он устойчив к влаге, морозу.

Допускается использование более дешевого керамического, красного шамотного кирпича. Тематическая статья: «Кирпич для кладки печей».

Важно учесть, что для создания мангала в домашних условиях силикатный (белый) кирпич не пригоден, потому что начинает быстро разрушаться под действием влаги, перепада температур, не выдерживает высоких температур

Выбираем и готовим место для строительства

Место, на котором можно построить печь барбекю своими руками, выбирается на основании комфорта и пожаробезопасности. На расстоянии 3—4 метра от печи не должны расти деревья, кусты, трава. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.

Фото 2. Импровизированное место для отдыха с мангалом в садовых зарослях. Наверняка у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю. Фото не позволяет оценить размеры площадки, но даже небольшая печь будет смотреться лучше, чем такой выжженный клок земли.

Если обсуждать комфорт использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. Учитывайте, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирается в зависимости от финансовых возможностей и размера участка.Базовые рекомендации размещения печи

  • нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
  • нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.

Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очищается от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.

Внимание! Помните, что оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья

После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю

Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.

Варианты кирпичных мангалов

Классический мангал для шашлыка

Самым простым и бюджетным вариантом принято считать классический кирпичный мангал, который рассчитан на приготовление шашлыка на шампурах.

По форме он абсолютно непохож на свой металлический аналог, потому что он закрывается со всех сторон, а дым уходит через специальный дымоотвод.
Беда всех этих небольших сооружений в плохой тяге, которую необходимо рассчитывать непосредственно на месте. В открытой беседке это не так критично, но всё равно неприятно. Появляется копоть, которая совсем не прибавляет эстетики.

В то же время вы за небольшие деньги получаете полноценную установку для приготовления пищи в любых условиях, даже самых экстремальных.

Кирпичное барбекю

Отличие барбекю от обычного мангала заключается в способе приготовления мяса.

В данном случае используется решетка, на которую укладывается мясо и периодически переворачивается на 180 градусов. Для некоторых такой подход считается более комфортным и интересным.

Смысл постройки от этого особо не меняется. Также используется кирпичная кладка, внутри которой топятся дрова и происходит жарка мяса.

Печной комплекс

Более глобальный подход к приготовлению можно реализовать с помощью печного комплекса. Он может включать в себя мангал, печь, плиту, коптильню и тандыр.

Идея печного комплекса из камня

Такая конструкция может стоить на уровне самой беседке, так как помимо большого количества строительного материала требуются расчеты.

Обидно будет вложить 100 тысяч рублей в такой проект, и получить полное отсутствие тяги или обвалившийся после первой топки кирпич.

Печной комплекс от «Делиса» за 1,5 млн рублей

Поэтому к строительству в данном случае нужно подходить максимально ответственно и с приличной пачкой денег в кармане. Удовольствие стоит денег, в данном случае этого никак не избежать.

Строительство дачного очага

Вначале определяется место на садовом участке для размещения мангала. Печь не располагается вблизи жилых и хозяйственных построек. Предусматривается направление ветра, чтобы дым не мешал обитателям дачи. Проект будущего строения делается на бумаге с учетом всех размеров. Этот чертеж можно выполнить от руки в виде эскиза. Разметка требуется для точного подсчета материала и соблюдения габаритов.

Пошаговая инструкция возведения включает основные этапы:

  • сооружение фундамента;
  • гидроизоляция бетона;
  • кладка мангала;
  • установка фурнитуры;
  • выполнение свода с перемычкой.

Фундамент и гидроизоляция

Копается котлован, размер которого по ширине и длине больше габаритов мангала на 5 см с каждой стороны. Грунт выбирается точно по требуемым величинам, поэтому бетон выкладывается в яму. Не нужно делать опалубку.

https://youtube.com/watch?v=WC2LTFsmsJ4

Устройство основания имеет свои особенности:

  • На дно котлована помещается щебень, который соединяется с песком. Слой трамбуется и проливается водой.
  • Компоненты бетона перед добавлением воды перемешиваются насухо с использованием бетономешалки или вручную.
  • Поверхность после заливки посыпается слоем опилок. В жаркое время он поливается водой для предупреждения растрескивания.
  • Основание набирает 100% прочности только через 28 суток, но кладка выполняется уже через 10 дней.

Кирпичная кладка и фурнитура

На слой гидроизола помещается лист войлока или асбеста, который смачивается жидким цементным молочком. Кирпичи первого ряда устанавливаются всухую без раствора. От правильности закладки начального слоя зависит результат всей работы, поэтому четко выдерживаются чертежные размеры, проверяется горизонтальность, устанавливается порядовка.

Дверцы поддувала и топки продаются в магазине или варятся из металла самостоятельно. Железо расширяется под действием высокой температуры, поэтому между коробкой и кирпичом делается зазор. Для заполнения термоусадочной щели используется шнур из асбеста или материала на основе кремния.

https://youtube.com/watch?v=WJ2VlPERthw

Арочная перемычка

Свод не только выполняет декоративную функцию, но и распределяет нагрузку от верхней кладки. Арка делается в виде кирпичного ряда, который выкладывается по форме арки. Вначале ставится замок (кирпич в центре дуги), затем набираются остальные камни.

Кладка свода ведется с использованием фанерного или металлического шаблона, который закрепляется в проеме распорками. Подпорка убирается после высыхания кладки, а выступающий раствор отбивается. Мангал можно обложить керамической плиткой для придания привлекательности.

Контрольное приспособление

Устройство состоит из двух вертикальных реек высотой 1,5-2 м, закрепляемых на противоположных сторонах одной стенки к нижним рядам двумя скобами каждая. Последние используются для безопасного соединения рейки без болтов, чтобы не «травмировать» свежую кладку кирпича.

Минимальное количество ярусов, позволяющее установить порядовку – 2. Поскольку кладка осуществляется в шахматном порядке, одна скоба сцепляется с кирпичом первого ряда на одной стороне кладки, а вторая — с элементом выше, но уже на смежной стороне – так аналогично для обеих стоек. Сечение рейки-порядовки не конкретизируется: толщина должна быть такой, чтобы выдержать натяжение между двумя частями установки. Как правило, выбирают бруски 50×50.

Контроль осуществляется при помощи нанесения на порядовку насечек через каждые 77 мм в высоту. Данные промежутки требуют максимально возможной точности, поскольку именно от них зависит строительный баланс кладки. Если на одной рейке хотя бы один из интервалов будет на 1 или 2 мм отличаться от противоположной стороны, горизонтальность нарушится. Расстояние 77 мм складывается из высоты кирпича и толщины соединительного шва: 65+12 мм.

От насечки к насечке натягивается шнур, называемый причалкой. Он позволяет отследить точность кладки каждого кирпича в ряду. Если первые ярусы были сложены при помощи уровня, причалка служит им на следующих этапах. В месте крепления скобы на порядовке или рядом предусматривается болт натяжения. Достаточно вкрутить его с одной стороны, и причалку можно капитально расправить между брусками. Растяжка шнура крайне важна, чтобы не было провисаний в середине кладки и наиболее точно отслеживалась горизонтальность.

Иногда порядовку устанавливают на три или даже на четыре стены из кирпича. Это помогает отследить симметричность размеров и углов, а также сохранить горизонтальное положение кладки сразу на всех ее сторонах.

Контрольное приспособление можно изготовить самостоятельно. Устройство состоит из простых элементов, которые буквально лежат под ногами в период строительных работ.

Для частых профессиональных проектов рекомендуется приобрести заводское устройство, которое пригодится в течение долгих строительных периодов и сохранит свою точность.

Строительство мангала: от фундамента – до дымохода

Начинается работа с разработки проекта. Нужно в масштабе начертить внешний вид вашего мангала с горизонтальными и вертикальными размерами.

Мастера – печники советуют новичкам составить порядовую схему раскладки кирпича. Она пригодится при подсчете необходимого количества кирпича и при возведении стен.

Мангалы уличные из кирпича возводятся по определенной технологии. Чтобы конструкция получилась надежной, нужно соблюдать строительные нормы. Желательно ознакомиться с ГОСТ 2127-47 Печи отопительные теплоемкие. Нормы проектирования и СНиП II-22-81* Каменные и армокаменные конструкции.

Строительные работы нужно вести по принятому проекту, соблюдать заданные размеры. Пошаговая инструкция поможет вам правильно и последовательно выполнить все операции.

Барбекю за 30 минут


Схема устройства сборного мангала. Есть еще один способ построить мангал своими руками. Круглый очаг можно выложить без единой капли раствора. Он будет мобильным и позволит устраивать пикник там, где вам захочется, экономя место в саду под стационарный барбекю-парк. Зимой такой мангал можно совсем убирать. Итак, для строительства потребуются:

  • квадратные камни (огнеупорный кирпич);
  • щебень;
  • стальной лист;
  • угольная решетка.

Сначала выровняйте место под шашлычницу. Положите угольную решетку прямо на землю, а вокруг нее выложите первый ряд камней. Между ними нужно оставлять зазоры примерно в 2-3 см для прохода воздуха. Он будет поддерживать горение углей. Выкладывая каждый следующий ряд, камни следует немного сдвигать так, чтобы они ложились в шахматном порядке. Установите 1 ряд и засыпьте дно щебнем, потом — еще 4 ряда и положите сверху круглый стальной лист — это будет поднос для древесного угля. Затем уложите еще 2 ряда и сверху — круглую решетку для жарки. Задние стенки и бока мангала можно защитить от излишнего ветра, выложив еще 2 ряда кирпичей.

https://vashaterrasa.ru/youtu.be/KFJGSLCdBoU

Мангал можно сделать и вовсе из подручных материалов. Например, установить в центр круглой кладки диск от колеса грузовика или трактора. В получившейся чаше будут гореть дрова. Крупные отверстия диска нужно закрыть металлическими листами, чтобы не проваливались угли. Это поможет сэкономить на горючем, поскольку раскаленный металл долго сохраняет тепло, и не придется постоянно подкладывать топливо. К тому же вы спасете траву под шашлычницей от выгорания. Шашлык, приготовленный своими руками, особенно вкусен, если он еще и пожарен на таком же мангале. Вкладывайте в его строительство не только стройматериалы, но и душу, а мясо готовьте с любовью, и ваша семья и гости единогласно признают вас хозяином лучшей барбекю-вечеринки в мире!

Мангал из кирпича: особенности и виды конструкций

Для приготовления шашлыка обычно используются мангалы, изготовленные из металла. Однако внезапно начавшийся дождь и ветер могут стать источником проблем для отдыха. В таких случаях гораздо удобнее использовать шашлычницу из кирпича или мангал, расположенный под навесом.

Для того чтобы начать самостоятельное строительство кирпичного мангала, необходимо выбрать «правильное» место

Что представляет собой мангал из кирпича: фото и устройство

Мангал, изготовленный из кирпича, представляет собой стационарно расположенное сооружение. При этом изделие может иметь различные габариты, дизайн и дополнительное оснащение. В сети можно увидеть на фото кирпичные мангалы с простейшим устройством, состоящие всего из нескольких рядов кирпича и жаровни, а также более сложные варианты конструкций.

Мангалы со сложной конфигурацией имеют вид массивной постройки. Встречаются даже целые комплексы строений универсального назначения. Несмотря на различия в дизайне, большинство изображенных на фото уличных печей и мангалов из кирпича имеет похожую раскладку и структуру.

Такие конструкции состоят из следующих элементов:

  • цоколя;
  • фундаментного основания;
  • нижних боковых стенок;
  • жаровни;
  • верхних боковых стенок;
  • дымоходной трубы.

Удобный мангал из кирпича с крышей и дополнительным столиком

Чтобы повысить комфорт эксплуатации и расширить возможности мангала, его дополняют пристройками в виде:

  • печи;
  • коптильни;
  • мойки;
  • столешницы для удобной нарезки продуктов;
  • казана;
  • ниши, предназначенной для хранения посуды.

Для изготовления печи-мангала своими руками следует использовать кирпич с огнеупорными свойствами, например, шамотный. Этот материал имеет желтовато-песочный оттенок, а также хорошо выраженную зернистую структуру. Блоки из шамота проявляют устойчивость не только к огню, но и к воздействиям химического характера, в частности, они не подвержены влиянию золы и сажи.

Кирпичный мангал возможен в различных вариациях

Преимущества и особенности кирпичных мангалов

От традиционных печей мангалы из кирпича отличаются в первую очередь своим назначением. Эти конструкции призваны создавать комфортные условия для приготовления пищи на открытом воздухе. Они довольно просты в исполнении и нетребовательны в отношении материалов. Размеры, как и устройство мангала, можно подобрать произвольно с учетом собственных потребностей и пожеланий.

Простую уличную печь и мангал из кирпича может соорудить на своем участке каждый владелец, чего нельзя сказать о конструкциях, которые устанавливаются в доме.  Благодаря всем этим особенностям, а также наличию фундамента, работы по кладке значительно упрощаются.

Преимущества мангалов-барбекю из кирпича:

  • универсальность – конструкции подходят для приготовления любых продуктов и блюд на их основе;
  • наличие большой жаровни – благодаря этому жар внутри конструкции распределяется равномерно, в результате прожарка получается идеальной;
  • в конструкции предусмотрено достаточное количество места для использования шампуров для шашлыка и решетки;

Главным преимуществом кирпичного мангала, является высокая теплоемкость, данный материал в отличии от металла, очень хорошо сохраняет жар

  • сложные конструкции оснащены дымосборником, по причине чего эксплуатация мангала становится более комфортной;
  • высокая надежность и долговечность;
  • не требуется специальный уход;
  • возможность оснастить конструкцию дополнительными возможностями, установив коптильню или казан.

Недостатков не так много, но они все же присутствуют. Во-первых, конструкция стационарна, поэтому ее нельзя будет перенести на другое место в случае необходимости. Во-вторых, конструкции открытого типа не позволяют готовить пищу во время дождя. Исключением являются мангалы из кирпича в беседке или под навесом.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

  1. Верх топочной, облицовочной части выводятся в один уровень.
  2. Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
  3. Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.
  1. Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
  2. Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Облицовка

Для кладки клинкерного кирпича облицовка не применяется.

Если же возведение выполнялось бюджетным печным и огнеупорным кирпичом, то проводить облицовку необходимо. Но мастера советуют делать это не сразу, а лишь спустя несколько месяцев эксплуатации.

Главные условия при выборе материала – его жаропрочность, пожарная и экологическая безопасность.

В качестве облицовочного материала подойдут:

  • натуральный (плитняк, кругляк) или искусственный камень;
  • жаропрочная, клинкерная, тротуарная плитка;
  • декоративная штукатурка;
  • побелка.

Для защиты изделия от вымывания раствора поверхность обрабатывают специальными масляными пропитками, термостойкими лаками. В продаже есть силиконовые гидрофобизаторы, которые дополнительно защищают конструкцию от развития микроорганизмов внутри кладки.

Простую конструкцию уличного мангала получится возвести самостоятельно, придерживаясь рекомендаций мастеров. А вот более сложные сооружения, дополненные плитой, грилем, казаном, лучше доверить специалистам.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Постройка барбекю из кирпича: смета расходов

Одним из первых этапов воплощения проекта, является расчет материала, который понадобится для постройки печи. Садовые барбекю для дачи имеют множество схем, показывающих, как сделать то или иное сооружение, а к некотором из них приложена и порядовка. Вот по ней особенно удобно заранее определиться с объемом необходимого стройматериала.

Расчет количества обычного кирпича для сооружения печки с трубой (по рядам): 38+10,5+10,5+10,5+10,5+33+33,5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474,5 шт.

обычный красный кирпич 1 сорта — 474,5 шт.;

Расчет количества огнеупорного кирпича для выкладки топливника (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3 = 53,5 шт.

  • огнеупорный кирпич для создания топливника — 53,5 шт.;
  • раствор бетона для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
  • металлическая труба 15-20 см в диаметре — 1 шт.;
  • доска для формирования опалубки — 1 шт.;
  • крупнозернистый песок — 17 кг;
  • арматурная сетка — 2 м;
  • листовой металл — 1 шт.;
  • столешница — 1 шт.;
  • решетка для печи для сбора углей — 1 шт.;
  • силиконовый и термостойкий герметик для заделки трещин кладки — 1 тюбик;
  • облицовочный материал.

До перехода к этапу строительства, проверьте есть ли в наличии инструменты:

  • лопата;
  • строительный уровень;
  • веревка;
  • рулетка;
  • молоток.

Такие инструменты настолько просты, что для их использования сложно подобрать альтернативу.

Внимание! При возведении печи вам понадобятся половинки кирпичей — их можно сделать с помощью шлифовальной машинки

Инструменты

Для создания фундамента, опалубки и кладки потребуется следующий набор:

  1. Рулетка (длиной от 3 м), веревочный отвес, куски алюминиевого профиля или ровная прямая доска: измерение и контроль.
  2. Электрическая бетономешалка или миксер — для работы с бетоном.
  3. Ножовка по металлу или болгарка — резка.
  4. Кирка (для подгонки кирпичей), мастерок или кельма, металлическое ведро или иная ёмкость (для цементного раствора) — кладка.
  5. Ножовка по дереву, кувалда, молотки (тяжелый и средний), пассатижи, зубило, ломик: ручные инструменты.
  6. Штыковая и совковая лопаты – для ландшафта.

Обустройство ландшафта своими руками может отнять много времени и сил. Облегчить предстоящие работы могут наши рекомендации и советы, предлагающие массу интересных идей по оформлению загородной территории. Все рекомендации сопровождаются фото, также в конце предложена подборка готовых решений.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
