Дефлектор на дымоход газового котла: требования к установке и правила монтажа

Изготовление своими силами

Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.

Для изготовления понадобится обычный слесарный инструмент:

• молоток, киянка;
• ножницы по металлу;
• дрель электрическая;
• тиски;
• приспособления для разметки – чертилка, рулетка, карандаш.

Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.

Выкройка и чертеж зонта под колпак диаметром 100 мм Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.

Раскрой нижнего стакана — расширяющегося диффузора

Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.

Для чего нужен дефлектор? Функциональные особенности

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Модификации дефлектора-зонта на дымовую и вентиляционную трубу

3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Самостоятельная работа

Здесь представлены примеры создания самых популярных моделей: ЦАГИ и Григоровича.

Для сотворения первого устройства основывайтесь на его D и сечении вентиляционного туннеля. Далее представлен общий чертёж данного приспособления:

Здесь:

d – диаметр узкого сектора диффузора,

1,25d – его широкая зона,

1.2d – высота кольца,

d/2 – дистанция от узкого участка до нижней грани кольца,

1.2d + d/2 – совокупная высота диффузора,

2d – диаметр всего кольца,

1,7d – ширина зонта

Для создания устройства используйте лист металла, покрытый цинком. В работе понадобятся:

• ножницы, режущие металл,
• линейка,
• дрель,
• строительный степлер.

На заготовке прочертите эскиз деталей. Для этого рассчитайте один шаблон, применяя формулу p=2πR. Используйте диаметр широкого сектора и умножьте на 3,14. Полученное число делите на 10. Это одно сторона шаблона.

Аналогично рассчитайте узкий участок. Из таблицы берётся высота, затем полученные результаты переносятся на материал. Это 1/10 от всего чертежа.

Шаблоны прикладываются друг к другу, и это повторяется 10 раз. Прорисовываются линии. По краям добавляется по 2 см для стыков.

Далее происходит выкройка для изготовления диффузора дефлектора ЦАГИ. Действуйте ножницами строго по линиям. Также понадобятся расчёты некоторых параметров

1. Длина всей заготовки. Учитывая, что пара диаметров воздушного туннеля идентичны D кольца, рассчитывается длина круга (p=2πR), прибавляются 2 см.
2. Ширина кольца. D воздуховода умножается на 1,2.

Эти данные переносятся на материал, и вырезается заготовка. Она сгибается в кольцо. Для крепежа применяется нахлёст по 1 см со всех сторон.

Затем делаются отверстия, и окончания заготовки фиксируются заклёпками.

После этого вычерчивается круг на рабочем листе. При отсутствии скрупулёзных размеров, подбирается D в диапазоне 1,7 – 1,9d.

D кольца переносится на материал. От центра окружности проводится пара радиусов, при этом их должен отделять угол в 30 градусов. Вырезается этот участок, края соединяются так, чтобы образовался конус с диаметром в указанном спектре. Для крепления краев используются заклёпки.

Вместо кронштейнов можно применять металлические полоски шириной 1,5-2 см. Одна сторона монтируется к наружной части диффузора, вторая сгибается так, чтобы кольцо с зонтом фиксировались синхронно.

Если планируется устройство Григоровича, то в конструкцию добавляется обратный конус, а зонт на 3-4 см превосходит его диаметр.

После изготовления обеих деталей, меньшая помещается в большую и обводится маркером. На втором конусе устраиваются надрезы по образованной черте. Должно получиться 8 полосок на равной дистанции, и они загибаются во внутреннюю сторону. Благодаря им обратный конус прочно крепится в зонтике.

Если применяется данный конус, и зонт монтируется к диффузору, для крепления используются шпильки. В первом элементе создаются три отверстия по окружности. В них помещаются шпильки, для фиксации задействуются гайки.

После этого конус присоединяется к зонту. В верхней зоне диффузора снаружи ставятся алюминиевые или жестяные петли. В них помещаются свободные окончания шпилек и фиксируются.

Можно ли поставить дефлектор Григоровича на дымоход для газового котла самостоятельно? Ответ утвердительный.

Для этого на одной линии просверливаются три дырки. Дефлектор помещается в трубу и фиксируется болтами. На оси собираются и скрепляются друг с другом эти элементы: подшипник, цилиндр, колпак и флюгер.

Для нормальной работы периодически смазывайте подшипник, а зимой не допускайте обморожения конструкции.

Частые ошибки во время установки

Наиболее частыми ошибками считаются:

1. Неквалифицированно установлена высота и сечение дымовой трубы.
2. Низкий уровень теплоизоляции при установке наружного газохода либо в переходном проеме на чердаке.
3. Нарушение норм пожаробезопасности при возведении газоходов.
4. Трубный участок от котла заведен в кирпичный газоход без гильзования, что ведёт к повреждению такого отверстия.
5. Монтаж железных газоходов исполнен из металла, не надлежащего качества и низкой толщиной стенок, неспособного сопротивляться агрессивной среде и очень высокому температурному режиму.
6. Конструкция не имеет специальной модели с оголовком против обледенения.

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения вентиляционного канала. На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.

• d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
• 1,25d – широкая часть диффузора.
• 1.2d – высота кольца.
• d/2 – расстояние от узкой части диффузора до нижней границы кольца.
• 1.2d + d/2 = высота всего диффузора.
• 2d – диаметр кольца.
• 1,7d – ширина зонта.

Нюансы монтажа вращающегося турбодефлектора диаметра 200, 280, 140 мм

Каждая модель требует соблюдения определенных правил во время монтажа. При самостоятельной установке современного чуда техники – дефлектора-дымохода требует использования при креплении кольца вместе с подшипниковым узлом. Но есть и общие рекомендации, которые мастеру нельзя игнорировать.

ПОСМОТРЕТЬ ВИДЕО

Работы на высоте требуют повышенной концентрации внимания. Выполняйте их со страховкой и помощником. Не поднимайтесь на крышу в плохую погоду. Если нет уверенности, что самостоятельно установите самодельный прибор, обратитесь в профессиональную компанию. После установки вы забудете о проблеме, когда задувает котел через дымоход. Дефлектор на дымоход ставится согласно всех норм безопасности.

Применение дефлекторов для печных и каминных труб

Имея мизерный опыт строительства печей возникла масса вопросов по реализации следующих печей для нового домика. Во-первых, стало интересно, что лучше использование колпаков или каналов. Во-вторых, если домик миниатюрный, то высоты трубы может не хватить для получения полноценной тяги. С первым ыопросом я так до конца и не разобрался, так как существуют апологеты как той так и другой технологии. Сегодня я хочу для себя разобрать повышения эффективности дымовой трубы, при отсутствии необходимой тяги из-за короткой трубы.

В идеале, для создания хорошей тяги, нужно сделать высоту вытяжного тракта не менее пяти метров. Начало отсчёта от колосниковой решётки и завершается отсчёт крайней точкой трубы.

Самое первое, что можно придумать для улучшения тяги — это предварительный разогрев трубы. Для этих целей используется летний ход на отопительно-варочных печах. На отопительных печах не всегда предусмотрен предварительный разогрев печи после длительного простоя. Конечно, приехав на дачный участок в домик площадью 16-20 м², можно потерпеть пока печурка подымит несколько минут и после прогрева трубы закрыться и начать накапливать тепло. Но всё это ухудшает вчпечатление от маленького уютного домика. По этому необходимо предусмотреть иной метод для повышения качества тяги.

На рынке существуют пассивные и активные дефлекторы. Активные дефлекторы предусматривают наличие вентиляторных систем, устанавливаемых в тракт печной трубы. Пассивные дефлекторы перенаправляют ветер таким образом, чтобы он создавал дополнительную тягу.

Активные дефлекторы для печной трубы не подходят по серии причин. Во-первых, необходимо подводить питание. Мало ли вдруг в рассматриваемом нами месте проблема с электроснабжением, раз для отопления миниатюрного домика была выбрана дровяная печь. Во-вторых, температура газов в трубе может достигать сотни и более градусов. Конечно, при использовании эффективной печи на выходе будет меньше ста градусов, но всё-равно температура будет одним из негативных факторов. В-третьих, дым содержит большое количество твёрдых частиц пыли, сажи и влаги. Эта сажа будет активно накапливаться на лопастях вентиляторной системы. Значит использовать активную систему не желательно. Она больше подойдёт для какого-нибудь промышленного котла работающего на газе, но никак не для дровяной печи которую могут топить сырой древесиной.

Пассивные дефлекторы так же можно разделить на дефлекторы с движущимися частями и на статические. Дефлекторы с подвижными частями так же нежелательны из-за перечисленных факторов для активных дефлекторов.

Остаются пассивные дефлекторы без движущихся частей. При их загрязнеии достаточно будет просто протереть тряпочкой или соскоблить налипший мусор. Эффект подобных дефлекторов основан на том, что боковой ветер (один ламинарный потом) разбивается дефлектором на несколько турбулентных потоков. Часть этих потоков меняет направление и устремляются параллельно выходу горячих газов из трубы. Этот эффект можно рассмотреть на примере дефлектора Волпера.

Подобных конструкций существует превеликое множество. Но в быту получило распространение всего несколько конструкций.

• Astato,
• конструкция Григоровича
• Н-образный,
• ЦАГИ,
• Вольперта.

Причины снижения

Сначала необходимо понять, почему снизилась сила вытяжения. Именно поэтому сперва проверяют состояние дымохода. Обязательно просмотреть и другие элементы системы. Сделать это можно довольно просто. Сначала необходимо полностью отключить систему отопления. Затем в дымоходе заменяют количество сажи при помощи длинного щупа. Этот показатель не должен быть больше 2 мм.

Причин, по которым тяги в дымоходе может не быть, довольно много. Их следует поделить на две группы – конструкционные особенности и факторы, воздействующие извне.

К первым относят:

• использование тройников и поворотов по ходу дымоотвода;
• неправильный монтаж или регулировка заслонки;
• неверно выбранный диаметр и дымоходного канала и высота трубы.

Внешние факторы могут быть такими:

• Установка выходного отверстия дымохода ниже конька кровли. Такой фактор часто приводит к опрокидыванию тяги.
• Наличие возле дымохода довольно крупных объектов. Из-за этого образуется большая область пониженного или увеличенного давления.
• Преобладание штиля или сильного ветра в определенной местности.

Это может сказываться на силе тяги. Создается повышенное сопротивление. Чтобы этого не допустить, следует предпринять определенные меры. Благодаря таким действиям отопительное оборудование будет эксплуатироваться эффективнее.

Особенности монтажа поворотного дефлектора

Турбодефлектор, вращающийся дефлектор, вращающаяся турбина, Турбовент – все эти названия относятся к одному и тому же механическому устройству для увеличения тяги. Он состоит из статической части, соединенной с дымоходом, и активной головки со сферическими лопастями.

Поворотный дефлектор – единственное устройство, которое не рекомендуется устанавливать на каминах печей с твердотопливным отоплением и дровяных каминах. У Turbovent есть одна особенность: удалять воздух из дымохода даже при неработающем отоплении.

Направление вращения этой насадки не зависит от силы или направления ветра. Это происходит только в постоянном направлении, создавая эффект неполной пустоты. Следовательно, мощность тяги увеличивается в условиях разрежения воздуха, и риск опрокидывания тяги практически равен 0.

На каминах газовых котлов Турбовент отлично справляется со своими функциями и может служить украшением любого фасада. Если сравнивать с другими типами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основания поворотного дефлектора могут быть круглыми, квадратными, плоскими квадратными. Размеры головки от 100 до 680 мм. Срок службы до 15 лет.

При всех достоинствах вращающейся турбины есть один, но один существенный недостаток: устройство останавливается при отсутствии ветра. Если в это время наблюдаются осадки при температуре ниже 0, голова может замерзнуть и необходимо будет принять меры для ее запуска.

Несмотря на относительную сложность конструкции, установить поворотную перегородку несложно. Устройство имеет небольшой вес, поэтому для его установки достаточно усилий одного человека и времени около 2 часов. Подходящее место – самая высокая точка крыши. Такое расположение предотвратит попадание снега в трубу, если вокруг нее скапливаются осадки.

Движение вращающейся турбинной головки осуществляется посредством подшипников. Устройство работает автономно и очень эффективно справляется с задачей по откачке газов, но в безветренную погоду бесполезно

Для разных моделей роторных турбин существует требование: температура продуктов сгорания над трубой не должна превышать 150-250. Размеры основания должны точно соответствовать дымоходу. Турбодефлектор должен соответствовать характеристикам котла и этот момент необходимо учитывать при выборе устройства.

На рынке представлены турбодефлекторы разных производителей. Среди наиболее известных – Turbovent, Turbomax, Rotowent. Первый производитель выпускает изделия с базой различной геометрии.

Их можно идентифицировать по маркировке ТА-315, ТА-355, ТА-500. В нем цифра указывает диаметр в случае круглого сечения или размеры прямоугольного основания.

Дефлектор Turbomax производит белорусское предприятие. Аппараты изготовлены из высококачественного материала: нержавеющей стали от европейского поставщика. Rotowent также изготавливается из нержавеющей стали, поставляемой из Польши. Гармонично смотрится на кровле любого типа. Подходит как для дымоходов, так и для вентиляционных труб. Выдерживает высокие рабочие температуры – около 500⁰С⁰.

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Порядок монтажа

Запрещается делать соединение трубы в месте прохождения его через толщу стены. Если такое соединение случилось в этом месте, тогда трубу обрезают так, чтобы выполнить его до стены или дальше смотря по обстоятельствам.

Когда труба выведена на улицу, сразу перед поворотом вверх на неё устанавливают тройник для сбора конденсата с одним открывающимся концом. Если такой тройник расположен в месте ниже роста человека, то его обязательно утепляют для предупреждения касания и получения ожога. Тройник крепят хомутом на дюбелях к стене.

Чтобы крепить трубу к стене используют специальную ферму. Первое крепление осуществляется сразу после верха тройника. В этом месте устанавливают и компенсационную пластину, которая примет на себя температурное расширение трубы.

Соединение труб происходит надеванием одной на другую, что позволяет небольшому количеству конденсата свободно стекать по трубе вниз.

Если конёк здания высокий и выступ верхушки дымохода требуется более 2 м, тогда для дополнительной жёсткости применяют крепление растяжками, которые крепят к стенам здания.

Какой газовый дымоход к котлу устанавливать у себя дома каждый владелец решает самостоятельно, но следует чётко помнить, что правильно выполненный дымовой канал является гарантией эффективной работы и не опасен для здоровья его близких.

Защита дефлекторов от ветра низового типа

По причине присутствия данной особенности ветровых потоков дефлекторы стали оснащать специальными защитными устройствами, которые способствуют увеличению уровня тяги в трубе при любой погоде. Для этого внутри дымохода устанавливается ось на двух подшипниках, расположенных на разных уровнях.

На ось устанавливается ширма полуцилиндрического типа, флюгерное полотно и крышка. Именно такая конструкция и защищает весь дымоход от воздействия нижнего ветрового потока.

После того как направление ветрового потока меняется, флюгерное полотно поворачивается, закрывая при этом дымоход от неправильного потока ветра. Таким образом, любое направление и сила ветра не в состоянии преградить путь отводимому дыму, а тяга в трубе остается прежней мощности.

Не стоит забывать о том, что дефлекторы рассчитаны на трубы круглого сечения, что может стать проблемой при наличии старой кирпичной трубы, имеющей сечение квадратного типа. Для того чтобы решить эту проблему, используют специальные патрубки, выполняющие роль переходников.

При дымоходах с большим квадратным сечением, которые строятся для каминных отопительных систем, необходимо использовать переходники в виде ножек распорок, которые соединяют трубу и сам дефлектор. Такие ножки выполнены из металлических полос, которые могут быть оцинкованы или качественно прокрашены.

Кирпичные трубы нуждаются в соответствующем переходе с напуском в нужном направлении, что позволяет соединить круглый дефлектор и квадратный дымоход.
Другими словами, закрепить данный элемент дымоотводной системы несложно при наличии любого типа и формы дымоходных конструкций.

Дефлектор не обязательно покупать в строительном магазине, ведь его можно предельно легко изготовить своими собственными руками. Для этого необходимо рассчитать размеры и форму элемента, после чего можно приступать к процессу изготовления.

На листовой оцинкованной стали необходимо нарисовать верхний и нижний цилиндры будущего дефлектора, что легко сделать при помощи обычного простого карандаша. Вырезать необходимые элементы можно при помощи ножниц по металлу, которые легко справятся с такой задачей.

Как только эти две части будут вырезаны и обработаны напильником, что требуется для качественной стыковки двух краев одной детали, можно приступать к закреплению этих краев. Как правило, для этого применяют сварочный аппарат, болты или заклепки.

Сразу стоит отметить, что соединить заготовку из оцинкованной стали при помощи сварочного аппарата предельно сложно, ведь он довольно быстро прожигает тонкий металл. Именно по этой причине чаще всего используют заклепки или небольшие болты.

Готовый конусный колпак необходимо закрепить на верхнем цилиндре дефлектора. Делают это при помощи небольших кронштейнов из той же листовой стали. Крепить кронштейны к патрубку стоит при помощи заклепок. Не стоит забывать о том, что крепить кронштейны стоит только к наружной стороне дефлектора, чтобы не создавать во внутренней его части дополнительных помех для правильного потока воздуха и вытяжки дыма.

К зонту элемента необходимо закрепить конус обратного типа. Кроме того, сборка всех частей дефлектора должна выполняться непосредственно на самой трубе, что позволит качественно смонтировать и закрепить каждую отдельную часть конструкции.

В противном случае можно некачественно соединить два элемента системы, что впоследствии станет причиной нарушения работоспособности конструкции и всего дымохода в целом. В некоторых случаях изготовить данную конструкцию собственными силами просто невозможно.

Как правило, это случается при кирпичных дымоходах, для которых требуются качественные переходники или стойки. Из этого можно сделать вывод, что значительно проще, выгоднее и быстрее купить этот недорогой элемент системы, чем попытаться изготовить его самостоятельно.

Стоит напомнить о том, что для изготовления дефлектора можно использовать только оцинкованную сталь, которая успешно сопротивляется образованию ржавчины, что отрицательно влияет на срок и качество службы такого элемента системы.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

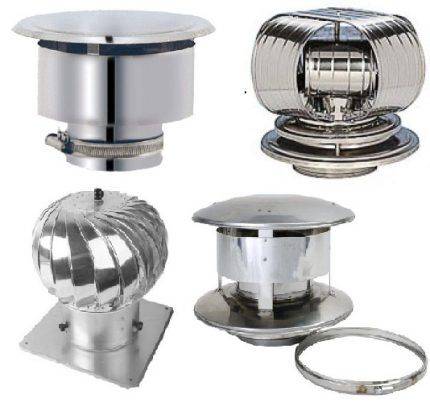

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Рекомендуем ознакомиться: Можно ли построить вентиляцию в частном доме из канализационных пластиковых труб

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.
