Расчет однотрубной системы отопления: что учитывать при расчете + практически пример

Расчет диаметра труб системы отопления

Данный расчет производится на основании ряда параметров. Сначала необходимо определить тепловую мощность системы обогрева, потом рассчитать с какой скоростью теплоноситель — горячая вода или другой вид теплоносителя — будет двигаться по трубам. Это поможет максимально точно произвести расчеты и избежать неточностей.

Расчет мощности отопительной системы

Вычисление производятся по формуле. Чтобы высчитать мощность системы обогрева нужно объем обогреваемого помещения умножить на коэффициент теплопотери и на разницу между зимней температурой внутри помещения и за его пределами и затем разделить полученное значение на 860.

Если постройка имеет стандартные параметры, то производить расчет можно в усредненном порядке.

  • Постройка без теплоизоляции — коэффициент 4
  • Низкая степень изоляции постройки (кирпичное строение с кладкой «в один кирпич» и большим количеством окон) — коэффициент 2,5
  • Средняя теплоизоляция постройки (стандартная кирпичная постройка без какого-либо утепления) — коэффициент 1,5
  • Высокая степень теплоизоляции постройки (кирпичное строение, двустороннее утепление и наличие энергосберегающих стеклопакетов) — коэффициент 1

Для определения результирующей температуры необходимо среднюю внешнюю температуру в зимнее время года и внутреннюю не меньше чем это регламентировано санитарными требованиями.

Скорость теплоносителя в системе

По нормативам скорость движения теплоносителя по трубам отопления должна превышать показатель 0,2 метра в секунду. Это требование обусловлено тем, что при более низкой скорости движения из жидкости выделяется воздух, что приводит к воздушным пробкам, которые могут нарушить работу всей системы обогрева.

Верхний уровень скорости не должен превышать 1,5 метра в секунду, поскольку это может привести к шуму в системе.

В целом желательно соблюдать средний барьер скорости, чтобы увеличить циркуляцию и тем самым повысить продуктивность системы. Чаще всего, чтобы добиться этого применяются специальные насосы.

Расчет диаметра трубы системы обогрева

Правильное определение диаметра трубы очень важный момент, поскольку он отвечает за качественную работу всей системы и если произвести неправильный расчет и смонтировать по нему систему, то потом будет невозможно исправить что-то частично. Необходима будет замена всей системы трубопровода. А это существенные расходы. Для того, чтобы не допустить этого нужно подойти к расчету со всей ответственностью.

Расчет диаметра трубы производится с помощью специальной формулы.Она включает в себя:

  • искомый диаметр
  • тепловую мощность системы
  • скорость движения теплоносителя
  • разницу между температурой в подаче и обратке отопительной системы.

Эту разницу температур необходимо выбрать исходя из нормативов на вход (не меньше чем 95 градусов) и на обратку (как правило, это 65−70 градусов). Исходя из этого, разница температур обычно принимается как 20 градусов.

Нюансы

При гидравлическом расчете с помощью компьютера excel – не единственная, хоть и наиболее простая. Для данного вида подсчетов разработаны специализированные программы, с которыми работать значительно проще.

В роли расчетного трубопровода обычно выступает участок, имеющий неизменный расход носителя тепла и постоянный диаметр. Так будет проще получить правильные данные. Он определяется по тепловому балансу помещения.

Нумерация участков должна происходить от теплового источника. Чтобы обозначить узловые точки на трубопроводе, который осуществляет подачу, в местах ответвлений применяют буквы алфавита. На магистралях сборного типа в соответствующих узлах их обозначают штрихами (пример хорошо это иллюстрирует).

Узловые точки на ответвлениях приборных веток обозначаются арабскими цифрами. Каждая соответствует номеру этажа, если применяется система горизонтального типа, или номеру ветки-стояка с приборами, если речь идет о вертикальной системе. В номер всегда входят две цифры – начало и конец участка. Длина трубопроводных участков определяется по плану, который вычерчивается в масштабе. Точность составляет 0,1 м.

Расчет однотрубной системы отопления рекомендуется проводить при одинаковых (постоянных) или различных (переменных) перепадах температуры воды в стояках методом характеристик сопротивления. При этом следует применять верхнюю разводку, при которой обеспечивается движение воды к отопительному прибору «сверху-вниз».

Динамические параметры теплоносителя

Переходим к следующему этапу расчетов – анализ потребления теплоносителя. В большинстве случаев система отопления квартиры отличается от иных систем – это связанно с количеством отопительных панелей и протяженностью трубопровода. Давление используется в качестве дополнительной “движущей силы” потока вертикально по системе.

В частных одно- и многоэтажных домах, старых панельных многоквартирных домах применяются системы отопления с высоким давлением, что позволяет транспортировать теплоотдающее вещество на все участки разветвлённой, многокольцевой системы отопления и поднимать воду на всю высоту (до 14-ого этажа) здания.

Напротив, обычная 2- или 3- комнатная квартира с автономным отоплением не имеет такого разнообразия колец и ветвей системы, она включает не более трех контуров.

А значит и транспортировка теплоносителя происходит с помощью естественного процесса протекания воды. Но также можно использовать циркуляционные насосы, нагрев обеспечивается газовым/электрическим котлом.


Рекомендуем применять циркуляционный насос для отопления помещений более 100 м2. Монтировать насос можно как до так и после котла, но обычно его ставят на “обратку” – меньше температура носителя, меньше завоздушенность, больше срок эксплуатации насоса

Специалисты в сфере проектирования и монтажа систем отопления определяют два основных подхода в плане расчёта объёма теплоносителя:

  1. По фактической емкости системы. Суммируются все без исключения объёмы полостей, где будет протекать поток горячей воды: сумма отдельных участков труб, секций радиаторов и т.д. Но это достаточно трудоёмкий вариант.
  2. По мощности котла. Здесь мнения специалистов разошлись очень сильно, одни говорят 10, другие 15 литров на единицу мощности котла.

С прагматичной точки зрения нужно учитывать, тот факт что наверное система отопления будет не только подавать горячую воду для комнаты, но и нагревать воду для ванной/душа, умывальника, раковины и сушилки, а может и для гидромассажа или джакузи. Этот вариант попроще.

Поэтому в данном случае рекомендуем установить 13,5 литров на единицу мощности. Умножив этот число на мощность котла (8,08 кВт) получаем расчётный объём водяной массы – 109,08 л.

Вычисляемая скорость теплоносителя в системе является именно тем параметром, который позволяет подбирать определённый диаметр трубы для системы отопления.

Она высчитывается по следующей формуле:

V = (0,86*W*k)/t-to,

где:

  • W – мощность котла;
  • t – температура подаваемой воды;
  • to – температура воды в обратном контуре;
  • k – кпд котла (0,95 для газового котла).

Подставив в формулу расчетные данные, имеем: (0.86 * 8080* 0.95)/80-60 = 6601,36/20=330кг/ч. Таким образом за один час в системе перемещается 330 л теплоносителя (воды), а ёмкость системы около 110 л.

Особенности расчета сечения металлических труб

Для больших отопительных систем с трубами из металлов необходимо учитывать потери тепла через стенки. Потери не так и велики, но при большой протяженности могут привести к тому, что на последних радиаторах температура будет совсем низкой из-за неправильного выбора диаметра.

Рассчитаем потери для стальной трубы 40 мм с толщиной стенки 1,4 мм. Потери рассчитываются по формуле:

q = k*3.14*(tв-tп)

q — тепловые потери метра трубы,

k – линейный коэффициент теплопередачи (для данной трубы он составляет 0,272 Вт*м/с);

tв — температура воды в трубе — 80°С;

tп — температура воздуха в помещении — 22°С.

Подставив значения получаем:

q = 0,272*3,15*(80-22)=49 Вт/с

Получается, что на каждом метре теряется почти 50 Вт тепла. Если протяженность значительная, это может стать критическим. Понятно, что чем больше сечение, тем больше будут потери. Если нужно учесть и эти потери, то при расчете потерь к снижению тепловой нагрузки на радиаторе добавляют потери на трубопроводе, а затем, по суммарному значению находят требуемый диаметр.

Определение диаметра труб системы отопления — непростая задача

Но для систем индивидуального отопления эти значения обычно некритичны. Тем более что при расчете теплопотерь и мощности оборудования, чаще всего округление расчетных величин делают в сторону увеличения. Это дает определенный запас, который позволяет не делать столь сложных расчетов.

Важный вопрос: где брать таблицы? Почти на всех сайтах производителей такие таблицы есть. Можно считать прямо с сайта, а можно скачать себе. Но что делать, если нужных таблиц для расчета вы все-таки не нашли. Можете воспользоваться описанной ниже системой подбора диаметров, а можно поступить по-другому.

Несмотря на то, что при маркировке разных труб указываются разные значения (внутренние или наружные), с определенной погрешностью их можно приравнять. По расположенной ниже таблице можно найти тип и маркировку при известном внутреннем диаметре. Тут же можно будет найти соответствующей размер трубы из другого материала. Например, нужен расчет диаметра металлопластиковых труб отопления. Таблицу для МП вы не нашли. Зато есть для полипропилена. Подбираете размеры для ППР, а потом по этой таблице находите аналоги в МП. Погрешность естественно, будет, но для систем с принудительной циркуляцией она допустима.

Таблица соответствия разных типов труб (кликните для увеличения размера)

По этой таблице вы легко определите внутренние диаметры труб системы отопления и их маркировку.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

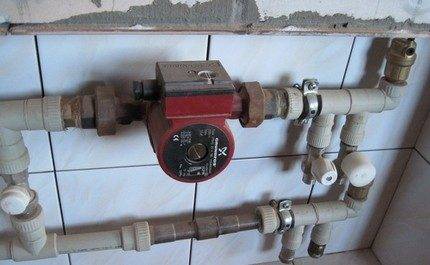

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться. Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Особенности расчета сечения металлических труб

Для больших отопительных систем с трубами из металлов необходимо учитывать потери тепла через стенки. Потери не так и велики, но при большой протяженности могут привести к тому, что на последних радиаторах температура будет совсем низкой из-за неправильного выбора диаметра.

Рассчитаем потери для стальной трубы 40 мм с толщиной стенки 1,4 мм. Потери рассчитываются по формуле:

                                                                                             q = k*3.14*(tв-tп)

где:

q — тепловые потери метра трубы,

k – линейный коэффициент теплопередачи (для данной трубы он составляет 0,272 Вт*м/с);

tв — температура воды в трубе — 80°С;

tп — температура воздуха в помещении — 22°С.

Подставив значения получаем:

   q = 0,272*3,15*(80-22)=49 Вт/с

Получается, что на каждом метре теряется почти 50 Вт тепла. Если протяженность значительная, это может стать критическим. Понятно, что чем больше сечение, тем больше будут потери. Если нужно учесть и эти потери, то при расчете потерь к снижению тепловой нагрузки на радиаторе добавляют потери на трубопроводе, а затем, по суммарному значению находят требуемый диаметр.

Определение диаметра труб системы отопления — непростая задача

Но для систем индивидуального отопления эти значения обычно некритичны. Тем более что при расчете теплопотерь и мощности оборудования, чаще всего округление расчетных величин делают в сторону увеличения. Это дает определенный запас, который позволяет не делать столь сложных расчетов.

Важный вопрос: где брать таблицы? Почти на всех сайтах производителей такие таблицы есть. Можно считать прямо с сайта, а можно скачать себе. Но что делать, если нужных таблиц для расчета вы все-таки не нашли. Можете воспользоваться описанной ниже системой подбора диаметров, а можно поступить по-другому.

Несмотря на то, что при маркировке разных труб указываются разные значения (внутренние или наружные), с определенной погрешностью их можно приравнять. По расположенной ниже таблице можно найти  тип и маркировку  при известном внутреннем диаметре. Тут же можно будет найти соответствующей размер трубы из другого материала. Например, нужен расчет диаметра металлопластиковых труб отопления. Таблицу для МП вы не нашли. Зато есть для полипропилена. Подбираете размеры для ППР, а потом по этой таблице находите аналоги в МП. Погрешность естественно, будет, но для систем с принудительной циркуляцией она допустима.

Таблица соответствия разных типов труб (кликните для увеличения размера)

По этой таблице вы легко определите внутренние диаметры труб системы отопления и их маркировку.

Выбор радиаторов и длины участков трубопровода

Необходимо определиться с видом устройств для отопления и проставить места их расположение на плане помещения. Далее должно быть принято решение об итоговой конфигурации отопительной системы, вида трубопровода (однотрубный или двухтрубный), арматуры для запора и регулирования (клапана, регуляторы, вентили, датчики давления, расхода и температуры).

Затем на вычерченной схеме указывается номер тепловых нагрузок и точная длина участков, для которых производится расчет. В заключении определяется «циркулирующее кольцо». Оно представляет собой контур замкнутого вида, который включает в себя все последовательные трубопроводные участки, на которых ожидается повышенный расход носителя тепла на расстоянии от источника, излучающего теплоэнергию, до самого дальнего прибора отопления (при двухконтурной системе) или до приборной ветки (при однотрубной системе) и назад к отопительному механизму.

Принцип работы водяного отопления

Основой функционирования системы отопления является непрерывная циркуляция среды, выполняющей роль теплоносителя. Во время движения по трубам от источника нагревания (котла) к обогревающим приборам и обратно осуществляется отдача тепловой энергии и обогрев помещений. В качестве теплоносителя может использоваться не только вода, но также воздух, пар или антифриз (в домах нерегулярного проживания). Однако водяные системы отопления получили наибольшее распространение.

При обустройстве традиционного отопления используются физические явления и законы – тепловое расширение воды, конвекция и гравитация. После нагревания посредством котла происходит расширения теплоносителя, из-за чего в трубопроводе возникает давление. Среда при этом теряет в своей плотности и весе. Находящаяся внизу более тяжелая и плотная холодная вода выталкивает нагретые порции вверх: это объясняет исключительно вертикальное позиционирование выходящей из котла подающей трубы.

Благодаря создаваемому давлению и конвекции теплоноситель циркулирует внутри батарей, постепенно отдавая им свое тепло. Этот обмен энергией и приводит к обогреву помещений. Возвращающаяся обратно вода обычно имеет невысокую температуру: после этого цикл начинается заново.

Отопление, функционирующее за счет естественной циркуляции, также носит название самотечного и гравитационного. Стабильную циркуляцию жидкости обеспечивает угол уклона горизонтальных труб системы. Обычно это – 2-3 мм на погонный метр. В результате нагревания теплоносителя в магистрали создается гидравлическое давление. Так как вода способна сжиматься, даже небольшое превышение нормы чревато серьезными последствиями. Чтобы этого не допустить, любой отопительный контур оснащается специальным компенсирующим приспособлением – расширительной емкостью.
