Что выбрать вытяжку или вентилятор
Чтобы правильно выбрать подходящую модель для вентилирования кухни, нужно рассмотреть следующие параметры:
- Производительность. Согласно строительным и санитарным нормам, вытяжная система на кухне должна поддерживать десятикратную замену воздуха, имеющегося в помещении. Это означает, что общий объём замены должен превышать кубатуру кухни в 10 раз. Также нужно прибавить 30% на всякий случай. В результате получится необходимая мощность, которая подходит конкретной кухне. Также на определение производительности влияет и качество тяги естественной вентиляции. Если её уровень высокий, подойдут и маломощные модели, а в случае недостаточной тяги нужен вариант с большей производительностью.
- Уровень шума. Оптимален здесь показатель в 35 дБ, что слегка превышает шёпот (30 дБ). Шум напрямую зависит от мощности вентилятора. Тихий вариант годится для кухни.
- Условия эксплуатации. Если вентилятор будет расположен в вытяжке над плитой, ему необходима надёжная защита от воздействия высокой температуры. Многие агрегаты покрыты термостойкими составами.
- Дополнительные возможности. Некоторые вытяжки помимо своей непосредственной функции дополнены ещё и программируемыми таймерами, датчиками присутствия человека и прочими опциями, которые значительно повышают удобство применения.
При выборе вытяжки учитывайте её дизайн, чтобы она гармонично и красиво смотрелась в интерьере.
Может ли вытяжка украсить кухню? Разумеется, если только она подобрана с умом и выглядит безупречно и стильно!
Разновидности вытяжных зонтов
Все куполы вытяжные для вентиляционной системы классифицируют по нескольким типам.
По принципу работы
Разновидности зонтов по способу фильтрации воздуха Различают два вида купольных установок:
- Вытяжные. Работают только на удаление загрязнённого воздуха из помещения. Действуют по принципу всасываниям загрязнённых воздушных масс и их транспортировки в воздуховод. Для вытяжного элемента необходима отдельная приточная система вентиляции в помещении.
- Приточно-вытяжные. Эти конструкции справляются с удалением грязного воздуха из помещения и с подачей свежего обратно. Подобные устройства особенно актуальны для профессиональных кухонь. Они позволяют удалять из помещения гарь и запахи пищи, а также повышенную влажность.
По назначению
Зонты вентиляционные могут быть бытовыми и промышленными. Первые имеют пристенную конструкцию, поскольку плита в доме в основном располагается у стены. Бытовые модели оснащены простыми фильтрами из специальной бумаги.
Промышленные зонты имеют внушительные габариты, множество разнообразных фильтров-жироуловителей, сетку-искрогаситель и пр.
По типу конструкции
Островной вытяжной зонт Выделяют пристенные и островные зонты. Первый вариант подлежит монтажу только у одной из стен кухонного помещения. Второй позволяет разместить его в любой зоне кухни под потолком, строго над плитой. Чаще для полноценной вентиляции кухни островные модели вместе с варочной поверхностью монтируют в центре помещения.
Существует также вытяжной зонт-переход. Внешне он имеет форму усеченного конуса или пирамиды. Монтируют над очагами с открытым огнём.
По типу монтажа
Зонт для вытяжки может быть:
- Встраиваемым. Как правило, это бытовые модели. Их монтируют в нижнюю часть кухонного шкафчика. Подобные модели особенно удобны для сохранения общего интерьера кухни и её пропорций. Зонт и труба вытяжки не видны постороннему глазу из-за шкафчика.
- Плоские. Внешне даже не напоминают вытяжной зонт. Работают по принципу рециркуляции воздуха, очищая грязный и подавая его обратно в помещение. Плоские зонты имеют минимальную мощность и могут применяться только в бытовых целях.
- Купольные. Это и есть те самые промышленные зонты, которые способны справляться с большими объемами загрязнённого воздуха. Имеют высокую мощность. Часто даже оснащены системой контроля загрязнённости фильтров и пультом дистанционного управления.
Как рассчитать мощность
Вытяжки должны осуществлять десятикратную замену воздуха. На производстве для расчета мощности используют сложные формулы. Бытовые модели на кухне не способны десятикратно сменить воздух. Расчет мощности зонта осуществляется по параметрам плиты.
К примеру, имеется газовая плита с четырьмя конфорками. Из техпаспорта прибора берут данные. Нужно узнать мощность каждой конфорки, и все значения сложить. Допустим, получился пример: 1,9+1,9+1,0+3,5=8,3 кВт. Результат указывает на тепловую мощность газовой плиты. Можно допустить, что работать постоянно будет максимум три конфорки, но нежелательно делать запас в меньшую сторону. Мощность тепловых параметров плиты и вытяжки совпадают, значит, требуется зонт, рассчитанный на 8,3 кВт.
Жироуловители
Жироуловители считаются одним из важнейших компонентов системы вытяжки на кухне. Они являются своеобразным барьером между плитой и воздуховодом, позволяя проходить воздуху внутрь системы, но не допуская туда гари и частиц жира. Это позволяет продлить срок службы вентиляционной системы, а также избавить ее от необходимости постоянной чистки, так как за год на стенках воздуховодов может собираться до литра жира. По своему назначению выделяют два типа жироуловителей:
- бытовые;
- промышленные.
Рассмотрим каждый тип подробнее.
Бытовые жироуловители
Бытовой жироуловитель используется в домашних кухнях, и устанавливается над плитой. Его эксплуатация помогает предотвратить частую мойку вытяжного зонта. Конечно, элемент домашней вытяжки не так функционален и эффективен как аналог на кухнях столовых, ресторанов и кафе, однако его рабочих характеристик вполне хватает для частного использования. Также он отличается от профессионального изделия:
- размером;
- материалом.
Габариты бытовых жироуловителей меньше, чем промышленных. Что касается материала, то они оснащаются тканевой или бумажной сеткой. С одной стороны, такой фильтр нельзя мыть, с другой он стоит достаточно дешево и может заменяться при необходимости на новую комплектующую деталь. Некоторые модели оснащаются металлической сеткой, которую легко очистить, погрузив в емкость с моющим средством.
Промышленные жироуловители
- трехслойном варианте;
- пятислойном исполнении.
Первый тип характеризуется толщиной в 20 миллиметров, второй в 25 мм. Материалом для промышленных жироуловителей также служит нержавеющая сталь либо сталь, покрытая цинком. Такой материал защищен от воздействия газов, агрессивных моющих средств и пагубного воздействия влаги.
Особенности монтажа
Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:
- на плоской крыше устье дымохода должно располагаться выше ограждающих элементов;
- на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;
- нельзя устанавливать дефлектор в зоне аэродинамической тени от соседних зданий;
- корпус дефлектора должен обдуваться при любом направлении ветра;
- в регионах, отличающихся холодными зимами нежелательно использовать вращающиеся дефлекторы;
- на участках, где преобладают порывистые ветра, рекомендуется установка Н-образных конструкций;
- при монтаже дефлектора круглого сечения на кирпичный дымоход используются специальные переходные патрубки.
Что такое зонт дымохода и зачем он нужен
Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.
Выполняет несколько основных функций:
- Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
- Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
- Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
- Увеличение тяговых свойств. Увеличивает тягу практически на треть.
Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ
При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн
Как выбрать подходящий зонт для трубы
На выбор конструкции влияют два фактора: форма дымохода и тип котельной установки.
С первым пунктом все понятно: форма зонта всегда идентична сечению трубы. Если дымоход изготовлен из стандартной круглой трубы, то основание колпака тоже должно быть круглым, а его верхняя часть должна быть изготовлена в виде конуса или обычного плоского круга.
Рекомендуем ознакомиться: Плюсы и минусы однотрубной и двухтрубной систем отопления — какая лучше и эффективней?
Что касается типа котельной, то здесь важную роль играют свойства сжигаемого топлива. При сжигании газа образуется большое количество водяных паров, которые при соприкосновении с защитным зонтом конденсируются и образуют наледь. Поэтому при отоплении дома газом единственно возможный вариант оголовка – сопло с отверстием в верхней части.
В котельной с твердотопливной установкой температура дыма на выходе достигает 250 градусов, а влаги образуется гораздо меньше, чем при работе газовой горелки. Поэтому допускается использование защитных зонтов любого типа.
Почему мощная вытяжка «не тянет»
Вначале следует проверить состояние канала вентиляции в самом вытяжном устройстве, извлечь и промыть (либо заменить) фильтры. Убедиться в исправности вентиляционной установки и наличии электропитания к ней. Работе вытяжки могут также помешать сквозняки, препятствующие вертикальному движению конвекционного воздушного потока от плиты.
Если проблема «слабой» вытяжки не выявляется – ее источник находится за пределами кухни. Производительность вытяжного зонта зависит от сечения вентканала, куда уходят испарения от кухонной плиты. А домовладельцы нередко устанавливают излишне мощную вытяжку, либо назначают ей преувеличенный режим работы.
Владельцы жилой недвижимости следуют незатейливой логике – чем сильнее тянет вентилятор, тем лучше отводятся летучие загрязнения от плиты. Это неверно. Производительность и работоспособность системы кухонной вытяжки прямо зависят от пропускных характеристик вентиляционного канала.
Вывод канала вентиляции для кухонной вытяжки на фасад здания обеспечит сохранность тяги в вентканале. Обязательна установка обратного клапана и решетчатой крышки
К примеру, вентканал приточно-вытяжного воздухообмена, имеющийся в стене дома – больше, чем 150 м 3 /ч воздуха он вывести не способен. Во-первых, сечение таких вентканалов не превышает 130-140 мм, что недостаточно для механической вентиляции. Во-вторых, штатная канальная вентиляция в многоэтажках протяженная и содержит множественные неровности.
В инструкции к вентиляционной установке обычно указана диаграмма, отображающая взаимосвязь давления в вентканале и производительности. Рост давления вызывает спад производительности вытяжки. Вентканалы в домах собраны топорно: неровные стенки; потеки раствора; сужения из-за смещенных блоков; множество поворотов.
Попытки задать повышенную производительность вентиляционному зонту, соединенному с домовым каналом вентиляции, дают обратный эффект. Чем сильнее воздушный поток, тем более интенсивно ему препятствуют дефекты сечении вентканала. А если активно нагнетаемый воздух не может двигаться вперед, он движется назад.
Простой пример – футбольный мяч. Чем больше воздуха в такой мяч закачать, тем сложнее работать насосом. Препятствием становится давление – воздуха много, он стремится выйти по трубке обратно, выталкивая ручку насоса. Аналогичная ситуация с вытяжкой повышенной мощности – чем интенсивнее подается воздух, тем больше блокируется ее работа.
Кроме грамотного подбора вытяжного устройства для кухни по мощности важно выбрать идеальное место для его монтажа. Располагать ее следует в строгом соответствии с техническими требованиями. Идеальный вентканал под кухонную вытяжку – короткий, с минимумом изгибов
Поэтому отводить воздух от плиты требуется не по приточно-вытяжному каналу, а по выполненному специально для вытяжного зонта. Отверстие в фасадной стене, жесткий или гибкий воздуховод (в идеале круглого сечения), обратный клапан и решетчатый воздухозаборник на выходе канала. Так следует оборудовать кухонную вытяжку
Идеальный вентканал под кухонную вытяжку – короткий, с минимумом изгибов. Поэтому отводить воздух от плиты требуется не по приточно-вытяжному каналу, а по выполненному специально для вытяжного зонта. Отверстие в фасадной стене, жесткий или гибкий воздуховод (в идеале круглого сечения), обратный клапан и решетчатый воздухозаборник на выходе канала. Так следует оборудовать кухонную вытяжку.
Как выбрать вентиляционный зонт
При правильном подборе вентиляционные зонты обеспечивают эффективное удаление вредных веществ (промышленные помещения) и продуктов сгорания, жира и пр. (предприятия общественного питания).
Таким образом решается несколько важных задач: создается комфортный микроклимат для сотрудников, не допускается распространение запахов в зал для посетителей и, минимизируется загрязнение помещения, в частности оседание жира на стенах и рабочих поверхностях кухни (для предприятий общественного питания).
О том, что такое вентиляционные зонты, какие они бывают, где используются и как их правильно смонтировать, читайте в статье «Что такое вентиляционный зонт».
Как выбрать вентиляционный зонт
Чтобы от установки зонтов была польза, необходимо обеспечить правильный подбор оборудования, выбрать качественные зонты и другие элементы системы вентиляции, а также обеспечить их правильную установку. Зонт какого типа, формы и размера выбрать зависит от параметров помещения, в частности, от размера помещения, высоты потолков, вида и расположения оборудования, над которым устанавливается зонт и ряда других параметров.
Так как поднимающийся во время готовки поток горячего воздуха расширяется, размеры зонта должны быть больше поверхности оборудования на 10 см. по каждой стороне. То есть для плиты 800 × 800 мм, установленной у стены, размер зонта должен быть не менее 900 (вылет) х 1000 (длина) мм, а для отдельно стоящей плиты того же размера — 1000 × 1000 мм.
| Другие публикации TopClimat.ru по теме | |
 | Что такое вентиляционный зонт |
 | Вытяжные зонты для предприятий общественного питания |
Не менее важным фактором является высота установки зонта: минимальная высота установки зонта — 600-700 мм, оптимальная высота установки зонтов — 800-1000 мм от поверхности тепловыделения. На небольшой высоте чаще всего вытяжные зонты устанавливаются в помещениях с низкими потолками. В этом случае оптимальным выбором будут зонты ТИП 1 (треугольные). За счет отсутствия переднего и боковых бортиков такой зонт не будет мешать тем, кто под ним работает.
Однако основной параметр подбора вытяжного или приточно-вытяжного зонта — производительность
Очень важно подобрать зонт с оптимальным — ни меньше, ни больше — расходом воздуха. Она зависит от высоты и длины зонта и, соответственно, от живой площади сечения фильтров
Так производительность (расход воздуха) пристенного вытяжного зонта длиной 1200 мм при высоте 350 мм составит 691 — 1036 м³/час, а при высоте 450 мм — 864 — 1296 м³/час (при скорости 0,4-0,6 м/с)
Необходимо обратить внимание на количество и диаметр врезок, при помощи которых зонт присоединяется к системе вентиляции, чтобы они могли обеспечить прокачку необходимого объема воздуха. Специалисты нашей компании рекомендуют для зонтов длиной более 1600 мм устанавливать 2 врезки на вытяжку и 2 врезки на приток

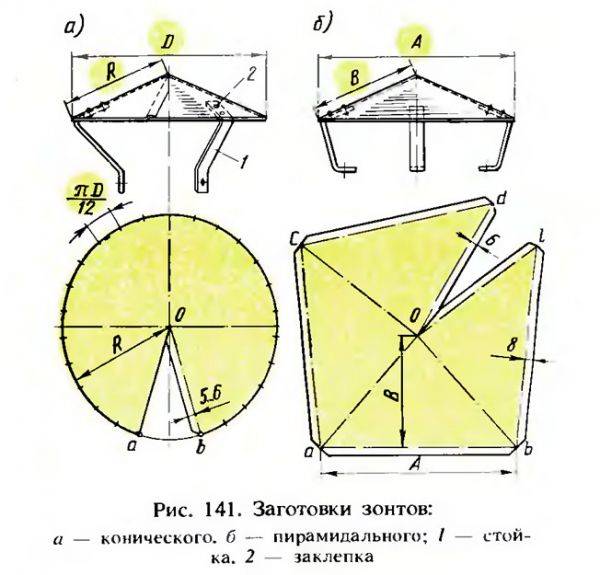

Как сделать зонт на печную трубу своими руками
Перед изготовлением обязательно замеряется диаметр дымохода, а пошаговая технология изготовления такой конструкции следующая:
- вырезать жестяную полоску шириной 70-80мм и длиной в зависимости от диаметра дымоходной трубы с прибавлением небольшого запаса на крепление;
- по штангенциркулю отчертить полосы с отступом 10мм от края жестяной полоски;
- пробить при помощи молотка рельсы в соответствии с отмеченными полосами, что позволит легко и ровно выполнить сгиб заготовки;
- сделать четыре детали по меткам полосы, простучать, сделать прямой угол, завернуть и окончательно пробить молотком;
- приготовить картонное круглое лекало, диаметр которого превышает размер дымоходной трубы на 150мм;
- вырезать в соответствии с подготовленным лекалом жестяной круг для зонта и вырезается угол, позволяющий выполнить сборку в форме конуса.
Зонты своими руками
Готовый зонтик необходимо проклепать в паре мест, после чего требуется прикрепить к конструкции три полосы усиления или так называемые стойки.
ВАЖНО!
Наиболее простым способом улучшить внешний вид готовой конструкции – красивое оформление краев. С этой целью можно выполнить надрезы металла по краям и немного подогнуть полученные «лепестки» или загнуть волнообразно обрезанные края.
2 Классификация устройства
Сегодня для дымохода используются прямоугольные зонты двух типов:
- Вытяжные зонты. Главным их предназначением является полное устранение ненужных газов, веществ, продуктов сгорания из дымохода. Сильно разогретые потоки воздуха втягиваются зонтом, после чего транспортируются через трубу, где размещены жироулавливающие фильтры и в конечном итоге переправляются обратно в воздуховод, с помощью которого и выводятся из здания. Все это можно легко сделать своими руками.
- Приточно-вытяжные зонты. Благодаря ним обеспечивается, как и вытяжка загрязненного воздуха, так и поступление нового, чистого воздуха в помещение. Данные зонты лучше всего использовать в тех комнатах, где из-за определенных обстоятельств ограничивается приток чистого воздуха. Надо всегда проводить расчет с учетом того, что объемы подаваемых и вытягиваемых потоков воздуха всегда будут отличаться друг от друга. Поэтому ни в коем случае не надо рассчитывать на то, что вытяжные зонты поспособствуют полному уничтожению запахов, газов и других веществ. Хотя дымоход, конечно, будет работать намного эффективнее.
Существует и классификация по типу конструкции. Так, вытяжные и приточно-вытяжные прямоугольные и круглые зонты делят на островные и пристенные.
2.1 Монтаж своими руками и особенности расчета
Хочется отметить, что установка своими руками таких зонтов вполне реальна, так как на самом деле ничего сложного в такой работе нет. Ниже приведем несколько наиболее популярных способов установки зонта для дымохода.
Способ №1. Установка пристенных вытяжных зонтов, применяя анкера. Проведя определенный расчет, подбирается длина зонта и в задней части стенки сверлятся 2 или 3 равные отверстия. Используя увеличенные модели шайб, вытяжной зонт сначала притягивается, а потом и устанавливается на стене
Очень важно, чтобы стена была идеально ровной. Установка своими руками прямоугольных зонтов через цанги и шпильки к потолку
В самом начале необходимо под шпильки просверлить 4 идентичные отверстия. Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку
Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра. Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.
Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку. Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра. Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.
Как видим, провести установку своими руками совсем не сложно. Главное подстроить зонт как можно ближе под трубу дымохода и учитывать некоторые нюансы.
Область применения
Приточно-вытяжные и вытяжные зонты вентиляционных систем сегодня широко используют промышленные предприятия и не только. Большое распространение такие системы нашли на предприятиях общественного питания, таких как рестораны, столовые, бары, комбинаты питания, кафе и так далее.
Также монтаж зонтов проводится и над всевозможными устройствами теплового оборудования, в частности это касается фритюрниц, газовых плит, жаровых шкафов. Если проведенный расчет позволяет установить такие зонты, то их применяют и в разных производственных помещениях – пищевых, фармакологических, физических, химических.
Естественная и принудительная
Каждая вытяжная система вентиляции, вне зависимости от вида, конструкции, сложности и стоимости, направлена на отвод отработанных воздушных масс. Для реализации этой цели применяются различные технологии, установки и методы. Система вытяжной вентиляции с учетом принципа работы бывает принудительной или естественной.
Если всем процессами с «пятым океаном» руководит природа и соответствующие законы, то система работает по естественному принципу. Для случаев, когда вытяжная вентиляционная установка функционирует за счет специального оборудования, система считается механической. Это автоматические агрегаты, обеспечивающие воздухообмен на заранее определенном уровне, в соответствии с паспортными и расчетными нормами.
Естественная вентиляция: «плюсы» и «минусы»
Главное достоинство естественной вытяжной вентиляции в дома или жилой квартире – ценовая доступность. Ей не требуется серьезных финансовых вливаний, а в плане эксплуатации она вообще находится вне конкуренции, т.к. бесплатна. Обмен воздушных масс осуществляется без дополнительного оборудования
Второе важное достоинство – решения для этой системы занимают минимум свободного места
Естественная вентиляция работает по простому принципу — горячий воздух подымается вверх, а холодный опускается вниз
Естественная вытяжная вентиляция имеет и серьезный недостаток – ее работой невозможно управлять, т.к. она функционирует в одностороннем порядке. Воздушные массы движутся в системе за счет того, что на входе и на выходе трубы формируется разное давление. Но условия могут сложиться таким образом, что «тяга» будет отсутствовать в принципе.
На крупных объектах их производительности недостаточно, что может быть опасно для работников.
Оснащение вытяжных зонтов фильтрами
Вытяжные зонты в зависимости от назначения помещений могут оснащаться фильтрами разных принципов действия и классов очистки (от грубой до ультратонкой). Например, вытяжки для кухонь оборудуют фильтрами для улавливания жировых аэрозолей. Грубую очистку воздуха от жировых испарений обеспечивают фильтры лабиринтного (V-образного) типа. Они улавливают до 80 % таких загрязнений.
Лабиринтные фильтры в зависимости от габаритов зонта имеют 3–6 карманов. Принцип их работы заключается в улавливании загрязнений за счёт изменения направления воздушного потока. Этот тип фильтров особенно эффективен для улавливания твёрдых и волокнистых частиц. Для более полной очистки воздуха от жировых загрязнений зонты дополнительно комплектуют ячеистыми фильтрами типа ФЯЖ.
В зависимости от типоразмера диапазон пропускной способности (производительности) таких фильтров составляет от 810 – 1 350 до 1 900 – 3 150 кубометров загрязнённого воздуха в час. Фильтры ФЯЖ имеют многослойную структуру, которая включает до пяти ячеистых сеток из стали, алюминиевых сплавов или других материалов, на которых осаждаются жировые испарения.
Оба типа фильтров нуждаются в регулярном уходе для удаления накопленного сора и отложений, поэтому они являются съёмными. Избыточное загрязнение фильтра приводит к снижению производительности системы вентиляции, что может стать причиной более серьёзных проблем. Например – превышения концентрации опасных веществ в помещении.
Виды вентиляционных зонтов
В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:
- круглыми;
- прямоугольными;
- вытяжными;
- канализационными.
Круглые вентиляционные зонты
Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.
Производят круглые зонты для вентиляционных систем из:
- листовой оцинкованной стали;
- меди;
- нержавеющей стали.
Пластик используют в основном для производства вентиляционных канализационных зонтов.
Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.
Прямоугольные вентиляционные зонты
Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.
Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.
Канализационные вентиляционные зонты
ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.
Требования ГОСТа для ПВХ-зонтов вентиляционных систем:
| Диаметр в мм | Масса, гр |
| 50 | 890 |
| 110 | 1230 |
Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.
Вытяжные вентиляционные зонты
Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.
Вытяжные вентиляционные зонты могут быть:
- Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
- Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.
На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.
Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.
Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.
Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.
Основные характеристики
Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:
- Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
- Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
- Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
- Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.
Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.
Вывод
Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.
Видео в этой статье поможет вам лучше разобраться в правилах устройства и монтажа данной конструкции.
Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня. Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера. Мангалы в таких строениях часто используются как очаги каминов или жаровни для барбекю, фондю, но и как шашлычницы в том числе. Для того, чтобы не задымлялось помещение, и выводятся вытяжные зонты.
Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.
Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала
: нержавеющая сталь или другие подобные металлы.
Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни
, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем .
Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы
. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой.
Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.
Дымник может обладать дополнительными функциями, которые влияют на цену изделия:
- вентилятор;
- возможны и другие функции для выведения дыма из помещения.
Вентилятор сделает более качественной работу зонта, создавая . Устройство, гасящие искры, отвечает за безопасность при использовании мангала.
