Что такое конденсационный котел: где применяется, чем отличается

Как устроен конденсационный котел

Устройство конденсационного котла несколько сложнее, чем у конвекционного. Во-первых, он оснащается дополнительным теплообменником из материала с высокой устойчивостью к воздействию кислоты, так как конденсат, как и любые продукты сгорания, имеет кислую реакцию. Во-вторых, конденсационные котлы всегда имеют закрытую герметичную камеру сгорания, в которую воздух для обогащения горючей смеси поступает только принудительно, с помощью специального вентилятора. В-третьих, они совместимы только с дымоходами из кислотоустойчивых материалов (огнестойкий полипропилен, кислотостойкие марки нержавеющей стали), так как конденсат имеет кислую реакцию и с течением времени способен разрушить трубы дымохода. Что касается конструкции, то лучший из возможных вариантов – коаксиальный дымоход, или «труба в трубе»: по внешней трубе поступает воздух для обдува горелки, по внутренней удаляются продукты горения.

Схема работы конденсационного котла

Воздух в котел может подаваться как с улицы, так и из помещения. В первом случае либо используются возможности коаксиального дымохода, либо организуется отдельный воздуховод. Забор воздуха из помещения возможен только в случае, когда котельная оборудована принудительной приточной вентиляцией, обеспечивающей поступление 10 м3 воздуха на 1 м3 сжигаемого газа, поэтому для частного хозяйства такой вариант в большинстве случаев не подходит.

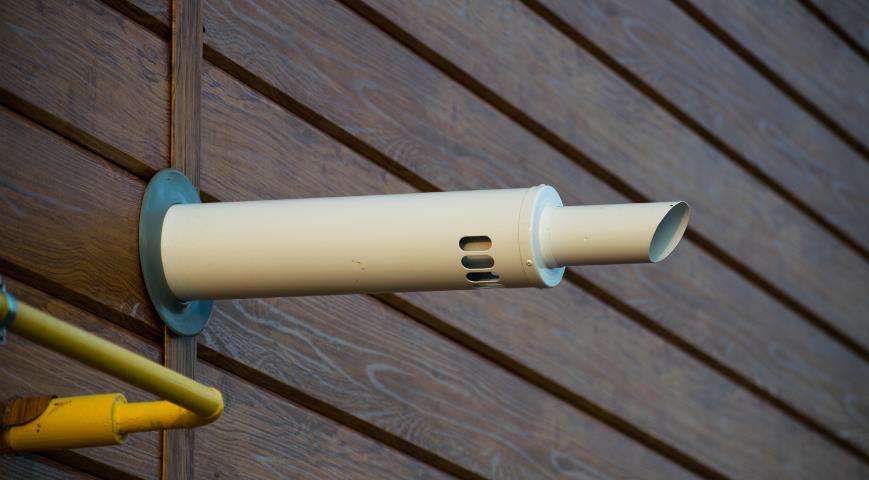

Коаксиальный дымоход

Конденсационные котлы отопления типы и производители

Отопительные приборы с использованием конденсации могу быть напольного или настенного исполнения. Настенные имеют, как правило, небольшие мощности (до 100 кВт, редко до 120 кВт) и небольшие размеры. Некоторые модели оборудования используются исключительно на отопление, некоторые готовят также горячую воду для бытовых нужд (ГВС). Причем горячая вода может готовиться в некоторой емкости (бойлерного типа) или разогреваться в змеевике (проточного).

Настенный конденсационный котел имеет небольшие размеры

Фирма Vaillant (Вайлант) производит конденсационные котлы как настенном исполнении, так и в напольном варианте. Есть модели с проточным нагревом воды для ГВС в пластинчатом теплообменнике, а есть емкостного типа. Оборудование может изменять мощность работы в широком диапазоне минимально — 20-28% от номинальной.  Имеется встроенный автоматический воздухоотводчик, есть возможность переоборудования под сжиженный газ, простая установка параметров при первом пуске. Напольные агрегаты могут использоваться в каскадной связке для отопления и обеспечения горячей водой многоэтажных домов. Имеется контроль безопасности всех основных параметров (контроль пламени, температуры теплоносителя, дымоотведения)

Конденсационные котлы Vaillant настенные и напольные

Конденсационные котлы Baxi (Бакси) также выпускаются в настенном и напольном варианте. Котлы этой фирмы линейки Luna отличает возможность подключения внешнего бойлера для горячей воды.  Линейка NUVOLA COMFORT ориентирована на подготовку большого количества горячей воды. Также имеется автоматический контроль как за температурой теплоносителя в отопительной системе, так и за температурой воды в ГВС. К стандартному набору контроля параметров системы добавлена система защиты от замерзания и антибактериальная обработка. Линейка Baxi Duo-tec автоматически адаптируется под качество подаваемого топлива и тип дымохода, имеет автоматический байпас и моделируемую мощность горелки, которая подстраивается также под погодные условия. Напольные конденсационные котлы Бакси отличаются небольшими габаритами и широким выбором функций, могут работать в каскаде и обеспечивать большие частные дома, производственные,  промышленные помещения,  многоквартирные здания.

Конденсационные котлы отопления Baxi («Бакси»)

Итальянские конденсационные. Линеек оборудования несколько: Power Plus, Mynute Green RSI и CSI,  Exclusive Green RSI и CSI, Exclusive Boiler Green. Особенности агрегатов Power Plus – патрубки удаления дыма и забора воздуха выполнены раздельно, биметаллический первичный теплообменник, обширный перечень функций автоматики. В линейке Mynute Green RSI и CSI теплообменник алюминиевый авторской конструкции, в линейке CSI присутствует пластинчатый теплообменник для нагрева воды для ГВС, модификация RSI позволяет подключить наружный бойлер. Как и в любом подобном оборудовании европейских производителей, имеется обширный перечень защитных программ и контроля системы, блокировка оборудования при несоответствии параметров.

Конденсационные котлы отопления Beretta («Беретта»)

Конденсационные котлы от немецкой фирмы «Будерус» Logamax имеют неплохую репутацию, но есть у них одна особенность: даже настенные варианты не выпускают малой мощности. Самый маломощный котел имеется в линейке Logamax PLUS GB112  – 29-60 кВт. Все остальные котлы рассчитаны на еще большие объемы. Они могут использоваться для обогрева нескольких коттеджей, расположенных неподалеку (каскадного типа). Есть некоторые ограничения по монтажу: желательна установка в подвале или на чердаке.

Конденсационные котлы «Будерус» Logamax

Теплообменник в Logamax  используется из ребристых труб, изготовленных из кремний-алюминиевого сплава, благодаря чему годовой коэффициент использования топлива – 109%. Установлена на котле керамическая плоская горелка, которая воспламеняется при помощи электрода накаливания, что приводит к понижению шумов при воспламенении газо-воздушной смеси. Количество подаваемой смеси зависит от наружных температур и определяется автоматикой при помощи датчиков.

Напольные конденсационные котлы Buderus имеют очень большие мощности – от 120 кВт, работать могут в каскаде. Подходят для отопления больших коттеджей и многоэтажных домов, производственных помещений.

Сравнение конденсационных котлов

Модели котлов находятся в одном ценовом сегменте.

Условия подбора:

• Мощность: 24-25 кВт
• КПД: более 100%
• Одноконтурный
• Цена: до 50000 рублей

Учитывая данные параметры, нашлось две модели,  полностью удовлетворяющие установленные параметры.

	Газовый котел Baxi Duo-tec Compact 1.24	Газовый котел Protherm Рысь К 25 MKO
Стоимость, сентябрь 2017	44590	49585
Максимальная тепловая мощность, кВт	24	25
Минимальная тепловая мощность, кВт	3.4*	6
КПД, %	105.7	108.5**
Материал теплообменника	нержавеющая сталь	алюминиево-кремниевый сплав
Расход природного газа	2.61 м³/час	3.2 м³/час

*По отзывам, в модели Baxi минимальная тепловая мощность занижена, на деле она составляет 4.7 кВт.

**Относительно модели Protherm, то в таблице указан показатель при режиме частотной нагрузки (примерно 30%) и температуре 40/30 °С. При работе в полном низкотемпературном режиме 50-30°С КПД составит 104%. Кроме всего прочего, уровень шума у турбины значительно выше, чем у Baxi.

Так как модель от Protherm совсем недавно на российском рынке, то отзывов совсем немного, но если учесть отзывы о конвекционных котлов этого же бренда, можно полагать, что качество на высоком уровне.

Теплообменник конденсационного котла

На данный момент существует достаточно большое разнообразие конструктивных решений в данной сфере у различных производителей котельного оборудования. Как относящихся к геометрии теплообменника, так и к используемым материалам. При более детальном рассмотрении можно выделить три основных направления, в которых ведутся разработки:

• Повышение количества образующегося конденсата;
• Повышение общей эффективности теплообменника (передача излучения от горящего топлива и тепла от дымовых газов);
• Обеспечение устойчивости оборудования к кислотному составу конденсата.

Ранее в конденсационных котлах использовалось два теплообменника — один для первичного охлаждения дымовых газов (неустойчивый к конденсату), и дополнительный для обеспечения конденсации паров воды, так называемый экономайзер. Такая конструкция до сих пор встречается в котлах больших мощностей (порядка нескольких мегаватт) и в устаревших моделях котлов малой (до 100 кВт) и средней (до 2 МВт) мощности.

В современных котлах используется один теплообменник отвечающий за два первых пункта из списка выше:

Устойчивость к кислотному конденсату обеспечивается за счет применяемых материалов. На сегодняшний день используют два типа материалов — высококачественные нержавеющие стали и сплавы алюминия с кремнием и магнием в качестве легирующих добавок (далее для краткости будем обозначать их как просто алюминий).

Каждый из указанных материалов имеет свои сильные и слабые стороны. Плюсы алюминия — высокая теплопроводность, малая плотность, возможность формовки литьем; сильные стороны нержавеющей стали — высокая механическая прочность, крайне высокая коррозионная устойчивость как к кислотным так и к щелочным средам, гладкая поверхность деталей.

С точки зрения устойчивости к конденсату алюминиевые теплообменники прекрасно себя проявляют во взаимодействии с азотной кислотой — при контакте с ней поверхность алюминия пассивируется, то есть образуется защитная пленка — так же как при нахождении алюминия в воздухе. Но при этом такие теплообменники крайне уязвимы даже к малым концентрациям серной кислоты, причем при контакте с ней защитная пленка разрушается и начинается взаимодействие с азотной кислотой. В большинстве случаев данный фактор не имеет критического значения в силу малого содержания серы в топливе, но в долгосрочной перспективе снижает срок службы теплообменника. Нержавеющая сталь соответствующих марок воздействию кислот не подвержена.

Как было отмечено выше, снижение температуры дымовых газов до точки росы – необходимое условие для образования конденсата и съема соответствующей тепловой энергии. Достигается это снижение за счет подачи в теплообменник обратного теплоносителя низкой температуры. Однако, не стоит полагать, что при соблюдении данного условия весь водяной пар, содержащийся в продуктах сгорания, конденсируется. Дело в том, что конденсация происходит только при непосредственном контакте дымовых газов с поверхностями теплообмена, соответственно, при равной температуре обратного теплоносителя эффективность образования конденсата сильно зависит от геометрии теплообменника.

Таким образом, главная инженерная задача при проектировании теплообменника с точки зрения повышения количества образующегося конденсата — увеличение поверхности контакта с дымовыми газами и обеспечение их качественного перемешивания в процессе прохождения через дымовой тракт (для отвода уже осушенных газов от теплообменных поверхностей). При этом необходимо придерживаться разумных аэродинамических потерь в теплообменнике. Поддержание баланса между всеми перечисленными требованиями делает проектирование геометрии теплообменника конденсационного котла достаточно сложной и интересной задачей.

При изготовлении теплообменника из алюминия указанные задачи решаются за счет внутреннего оребрения (по дымовому тракту).

Основной конструктивный элемент теплообменников из нержавеющей стали — трубки. Выполненные либо в форме спирали, либо в виде прямых отрезков с коллекторами.

Спиральная конструкция наиболее распространена, но подвержена засорению при использовании недостаточно качественного теплоносителя. Происходит это за счет центробежных эффектов при движении воды по трубкам. Причем механическая чистка таких засорений невозможна, а химическая, зачастую, не приводит к успеху. И в том и в другом случае суммарная площадь поверхности стальных трубок достаточно велика.

История появления конденсационного газового котла

В далеких пятидесятых годах впервые стали появляться модели котлов конденсационного типа. Эти модели не были совершенны как сегодня, и за время своей эволюции претерпели множественные изменения. Ну уже в те далекие годы котлы данного типа демонстрировали довольно серьезные показатели экономии топлива. Этот важный фактор и по сей день является основным, который делает кондиционные котлы очень привлекательными для покупателей.

В те годы использовались теплообменники из чугуна или из стали, что делало их недолговечными. Под воздействием конденсата котлы быстро выходили из строя из-за сильнейшей коррозии. Лишь в семидесятых годах на смену чугуну из стали пришли новые материалы и технологии. Многие элементы котлов, в том числе и теплообменники, начали изготавливать из нержавеющей стали. Подобная модернизация в разы продлила срок службы конденсационного котла. Множественные эксперты сходятся в Едином мнении, что котлы данного типа в современном виде представляют собой надежные, очень экологичные, и очень эффективные в плане КПД отопительные устройства. Эксперты также считают, что кондиционные котлы ожидает очень перспективное будущее. В СССР тоже проводились исследования в этом направлении, но какого-либо серьёзного развития данная технология не получила.

Принцип работы конденсационных котлов

Теперь перейдем к рассмотрению использования тепловой энергии, образующейся при горении топлива. Цепочку преобразований энергии в котле условно можно выразить в следующем виде:

Горение ? Выход энергии ? Использование энергии

? На первом этапеполучаемое тепло можно разделить на три части:

1. Излучение;
2. Нагрев продуктов сгорания;
3. Испарение воды, находящейся в продуктах сгорания.

? На втором этапе, соответственно:

1. Нагрев теплоносителя;
2. Потери через корпус котла;
3. Потери с уходящими газами.

Главная цель котлового агрегата — обеспечить максимальное получение тепла на первом этапе (качество горения) и передачу его теплоносителю (сокращение потерь).

Основная идея “конденсационные котлы принцип работы” в том, что теплота, расходующаяся на испарение воды на первом этапе, с точки зрения дальнейшего использования, принципиально отличается от излучения и нагрева продуктов сгорания. Дело в том, что нагрев теплоносителя с помощью излучения или контакта с разогретыми газами происходит в любом случае, пусть и с разной эффективностью. В то же время, чтобы использовать энергию, заключенную в водяном паре, необходимо обеспечить условия, при которых произойдет фазовый переход: переход из пара в жидкость (конденсат). Происходит это при охлаждении пара до так называемой точки росы, которая для метана при нормальных условиях примерно равна 55 °C.

В силу того, что в продуктах сгорания содержится определенное количество оксидов азота и серы, при выпадении конденсата они вступают в реакцию с образованием соответствующих кислот. Кроме того, при определенных условиях, может образоваться угольная кислота как продукт реакции углекислого газа и воды. Но данная кислота достаточно неустойчива и в атмосфере быстро распадается.

Соответственно, используются два термина для энергии, получаемой при горении:

• Высшая теплота сгорания (Qs) — полная тепловая энергия.
• Низшая теплота сгорания (Qi) — полная тепловая энергия за вычетом энергии заключенной в водяном паре.


Эффективность конденсационного котла

В соответствии с описанным выше вводится понятие КПД – коэффициента полезного действия котла как отношения тепла, переданного теплоносителю, к теплоте сгорания топлива. При чем обычно, если не указано обратного, используется именно низшая теплота сгорания, то есть без учета энергии конденсации пара.

Вообще говоря, любой котел можно поставить в условия, когда он начнет работать в конденсационном режиме — достаточно, чтобы температура теплоносителя была ниже определенной величины. Но оборудование, не предназначенное для такой работы крайне чувствительно к кислотному составу конденсата и быстро выходит из строя. Поэтому в документации к неконденсационным котлам обычно приводится ограничение температуры обратного теплоносителя “не ниже 60 °C”. Исключение составляют чугунные котлы некоторых производителей, где за счет толщины металла даже при низких температурах теплоносителя дымовые газы не остывают до точки росы. Впрочем, данных фактор сильно сказывается на эффективности таких котлов.

Для повышения коэффициента полезного действия нужно предпринимать действия в нескольких связанных направлениях:

1. Повышение качества горения.
2. Снижение тепловых потерь с уходящими газами.
3. Повышение количества тепла, передаваемого теплоносителю.
4. Снижение тепловых потерь через корпус котла.

Мероприятия, связанные с последним пунктом достаточно очевидны — тепловая изоляция корпуса и отдельных элементов, так что отдельно мы его рассматривать не будем.

В решении задач, связанных с первым и вторым пунктами большую роль играет конструкция горелочных устройств.

За повышение количества передаваемого теплоносителю тепла отвечает, в первую очередь, конструктив теплообменника котла.


Теперь рассмотрим основные конструктивные особенности котлов, позволяющие им работать в режимах с выпадением конденсата и направленные на повышение эффективности.

Как работает котел

В ряде стран в качестве устройств отопления разрешены к установке только конденсационные котлы. Их массовый выпуск и установку в домах одной из первых начала Голландия, затем подключилась Британия. В таких странах как США и Канада граждане, установившие конденсационные котлы, всячески поощряются государством различными льготами. Все эти внедрения связаны с тем, что обогревание жилищ с помощью таких устройств является самым перспективным ввиду явных эффективности, экологичности и универсальности процесса.

В обычных котлах появление конденсата — крайне нежелательное явление. Работа же конденсационного котла основана как раз на скоплении паров, образующихся в результате сгорания углеводородов, и их оседании на поверхности.

Топливом для большинства бытовых котлов является природный газ. Во время процесса его сгорания, в соответствии с законами физики, образуется углекислый газ и вода. Испарение жидкости происходит с выделением энергии, поэтому при ее конденсации потерянное тепло возвращается в систему, чем значительно повышает КПД котла.

Принцип работы конденсационного котла

Конденсационный котел специально оборудован устройством для сбора капелек жидкости — теплообменником, собирающим все выделяемое при этом тепло. Отсюда энергия передается технической воде (), которая уже непосредственно поступает в трубы и радиаторы отопления.

То есть принцип работы таков:

• природный газ попадает через горелку в камеру, где происходит его сгорание. Энергия тепла, которая выделяется при этом, нагревает первый теплообменник. Его стенки отдают тепло циркулирующему в системе теплоносителю;
• образовавшиеся при сгорании вещества не выходят сразу в трубу, как в обычных котлах, а попадают во второй теплообменник, где охлаждаются с высвобождением энергии, в последствии тоже идущей на обогрев.

Каскадные котельные установки

Нередко потребитель стоит перед непростым выбором – приобрести один отопительный котел большой мощности или установить несколько котлов малой мощности, соединенных между собой (так называемый каскад). В последнее время популярность приобретает именно последний вариант. Дело в том, что каскадные установки имеют ряд преимуществ:

• с их помощью обеспечивается высокий уровень резервирования системы отопления – на случай неисправности одного или даже нескольких котлов;
• с помощью каскада достигается увеличение диапазона модуляции мощности всей установки, что позволяет настроить ее на оптимальные режимы работы.

Сегодня установки из нескольких настенных конденсационных газовых котлов в каскаде можно встретить все чаще. Особенно в сегменте средних и больших мощностей оборудования, где конденсационные котлы успешно конкурируют с традиционными котлами

Наиболее часто каскадные установки используются для отопления коммерческих помещений, для крышных котельных жилых домов и для других объектов, где важно обеспечить наивысшую мощность источника тепла в наименьшем пространстве

Плюсы и минусы приобретения и установки

Перечень преимуществ этих котлов достаточно большой, поэтому удивляться росту их популярности не приходится:

• Котлы имеют достаточно небольшие размеры. Это дает возможность их установки даже в небольших квартирах.
• Топлива они расходуют намного меньше, чем обычные.
• Запросто можно подобрать котел, мощность которого соответствует размерам дома.
• Конденсационные котлы выбрасывают в атмосферу примерно на 70% меньше вредных продуктов сгорания, чем обычные газовые.
• Такие котлы не нуждаются в отдельном помещении, они просто крепятся на стену.

Конденсационный котел имеет много плюсов

Но существует и обратная сторона медали:

• Например, в средней полосе нередко зимой понижается температура до очень низких температур. В этом случае, чтобы обогреть дом нужно “добавить огня”, то есть в разы увеличить расход топлива. При этом температура технической воды в обратном контуре будет выше 60°C и влажные пары конденсироваться не смогут. В итоге конденсационный котел начинает работать как обычный.
• Для утилизации конденсата нужно предусмотреть отдельную систему нейтрализации.

Несмотря на некоторые минусы, конденсационный котел можно отнести к идеальному оборудованию, способному сделать жизнь в загородном доме максимально комфортной.

Особенности работы конденсационных котлов

При работе конденсационных котлов образуется кислый конденсат. Разумеется, конденсат образуется и при работе обычных котлов, но чаще всего о его существовании владельцы оборудования не догадываются или не задумываются, т.к. почти весь он улетает в трубу. Хотя задуматься-то как раз не мешало бы – этот конденсат, попадая в атмосферу, приводит к образованию кислотных дождей в местах концентрации обычных котлов.

А вот владельцам конденсационных котлов волей-неволей приходится задуматься о том, что делать с конденсатом. А его, кстати, образуется немало. Так конденсационный котел мощностью менее 30 кВт за период работы, равный 1 суткам, собирает около 30 л конденсата. Чаще всего накопленный конденсат просто сливают в канализацию. Согласно правилам эксплуатации котлов, можно сливать конденсат без его нейтрализации из котлов мощностью до 150 кВт, т.е. для большинства моделей бытового класса. В противном случае нужно установить нейтрализатор (емкость с щелочными материалами, например, гранулами магния и калия) и периодически менять его, что, конечно, доставляет некоторые неудобства, но вполне по силам каждому.

Николай Иванов, Региональный менеджер компании «Navien»

«В последних моделях котлов Navien вентилятор установлен под горелкой – в отличие от котлов европейских производителей, где вентилятор расположен в верхней части. Нижнее расположение вентилятора увеличивает длину дымоудаления – до 8 м

Кстати, обычные котлы тоже решают проблему конденсата, только иначе, чем конденсационные. В конвекционных котлах делается все, чтобы вывести как можно больше конденсата в трубу, чтобы он не накапливался на теплообменнике и не разрушал его. Для этого отработанные газы выпускают «в трубу» при температуре 140-160°С, при охлаждении их до более низких температур в дымоходе уменьшается тяга, и конденсат начинает скапливаться в котле, к чему обычный котел абсолютно не готов.

Температура газов на выходе из конденсационного котла гораздо ниже (всего на 10-15°С выше температуры теплоносителя), ведь почти вся тепловая энергия утилизируется в котле. Поэтому отработанные газы из него можно выводить не только вверх на крышу, но и через стену, а сам дымоход делать меньшего диаметра и изготавливать из пластика.

Следует помнить, что выбор материала для дымохода конденсационного котла должен быть строже, чем для обычного. Ведь вся влага, которая не сконденсировалась на теплообменнике в котле, обязательно сконденсируется в дымоходе и начнет разъедать его. Поэтому дымоход для котла конденсационного типа изготавливают устойчивого к кислой среде материала – нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации попавшего в дымоход пара, сливалась под действием силы тяжести обратно в котел.

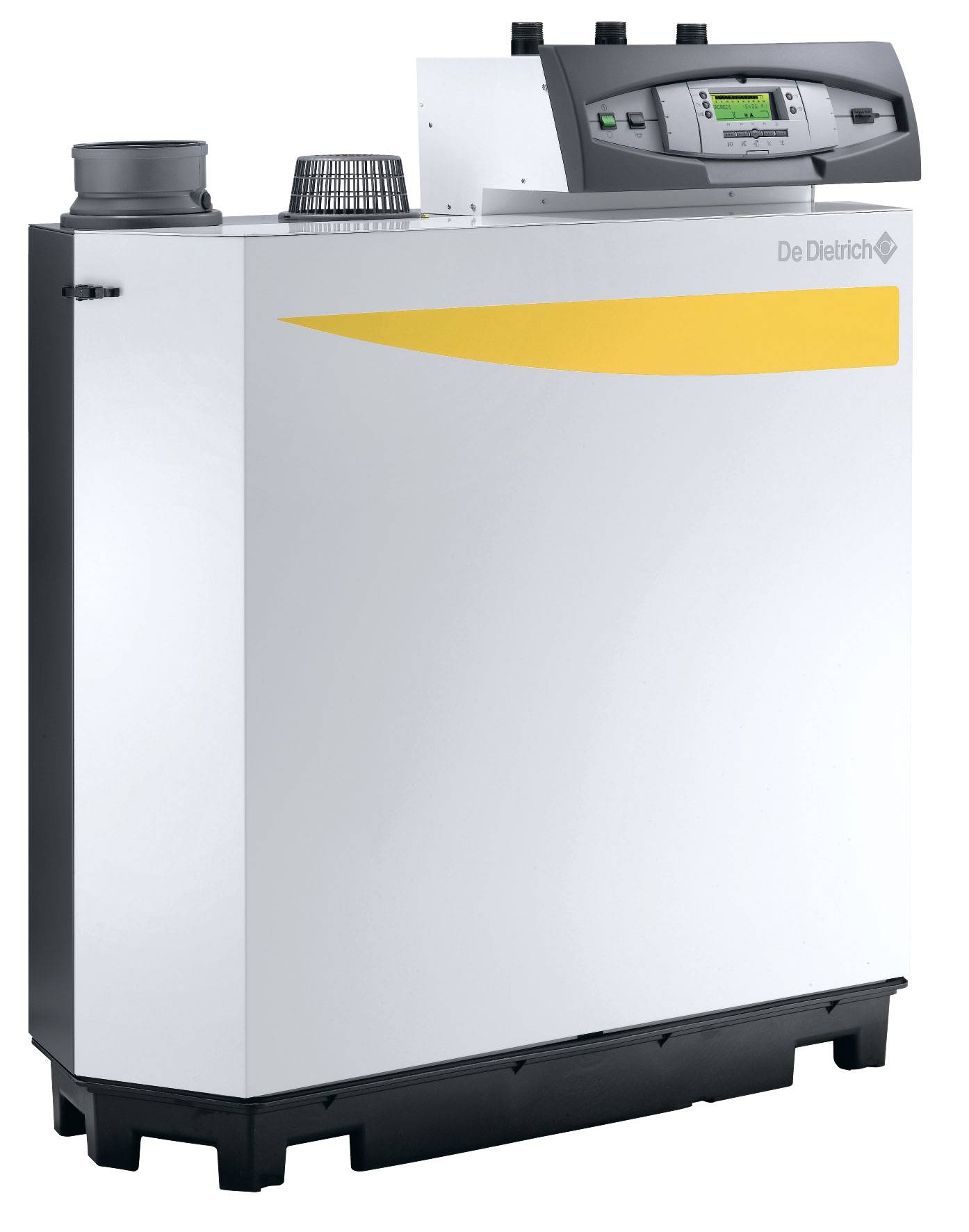

Напольные конденсационные газовые котлы De Dietrich С 230 Eco

Другой значимой особенностью конденсационного котла является его повышенная чувствительность к качеству поступающего в камеру сгорания воздуха. Наличие заметного количества пыли в воздухе приводит к быстрому износу вентилятора. Кстати, это характерно для всех котлов, имеющих закрытую горелку, не только конденсационного типа. Но не только запыленность воздуха влияет на эффективность газового котла, но и его температура.

Как показывает практика, в морозы канал для подвода воздуха может обмерзать, поскольку температура отработанных газов в конденсационном котле довольно низкая, и они не способны в достаточной степени прогревать стенки дымохода. Это приводит к уменьшению поступления кислорода, необходимого для горения топлива, и, как следствие этого, к снижению КПД самого котла. Поэтому в особо суровых климатических условиях смогут работать далеко не все модели конденсационных котлов.

Как видно, проектирование системы отопления с помощью газового конденсационного котла – не простая задача, здесь обязательно требуется помощь специалистов.

Преимущества и недостатки

Любой покупатель, выбирая конденсационный котел, обязательно интересуется его положительными и отрицательными сторонами. Учитывая особенности аппарата, он делает свой выбор. К преимуществам конденсационных котлов можно отнести несколько позиций:

1. Высокая экономия топлива. Она примерно на 30% выше, чем у самого инновационного котла.
2. Отвечает современным экологическим требованиям. Особенность конструкции дает возможность значительно снизить выброс токсичных веществ.
3. Невысокая температура выходящего дыма. Это стало возможным, благодаря особенностям функционирования системы. Поэтому материалом дымохода может стать твердый пластик. Низкая температура дыма повышает пожарную безопасность.
4. Котлы работают практически бесшумно, если сравнивать с другими аналогичными изделиями. Проживание в таком доме становится комфортным и уютным.

Однако, при всех своих положительных качествах, изделие имеет и ряд недостатков. Прежде всего, это касается высокой стоимости аппарата, необходимость иметь дополнительные приспособления. Конструкция современного инновационного устройства, отличается повышенной сложностью. Это отражается на его цене. Она на порядок выше аналогичных аппаратов, имеющих одинаковую мощность.

Серьезной проблемой считается утилизация конденсата. В мощном котле, за один час образуется три литра жидкости. Причем в такой воде скапливаются кислоты, всевозможные виды масел. Если в помещении отсутствует канализационная система, утилизировать такое количество «грязной» жидкости будет очень сложно.

Все перечисленные недостатки компенсируются благодаря высокой экономии топлива. Если правильно пользоваться дорогим инновационным прибором, своевременно проводить техническое обслуживание, систему можно будет эксплуатировать длительный период времени.

Климатическая техника Котел

Что происходит с конденсатом

Данным вопросом задаются многие люди, планирующие взять себе газовый конденсационный котел. Корпус данного прибора оснащен маленьким резервуаром, где, собственно, и скапливается конденсат. Из этого резервуара он поступает в канализационную систему. К слову, в Евросоюзе запрещается сливать такую жидкость в канализацию. Там каждый потребитель обязан утилизировать конденсационную влагу за собственные деньги.

И сколько конденсированной влаги появляется, например, за 24 часа? Если, скажем, речь идет о напольном котле мощностью в 30 киловатт, то он будет производить порядка 30-ти литров за сутки. Достаточно большой объем, отчего в Европе и запрещается сливать эту воду в канализацию. Но отметим, что некоторые современные модели оснащаются встроенным нейтрализатором – еще одним резервуаром, который заполнен калиевым и магниевым гранулятором (это, как известно, щелочные металлы). И когда конденсат (а в нем наличествуют кислоты) проходит через данную среду, то происходит химическая реакция. Как результат – появляются побочные вещества (вода и углекислота), а такую воду даже в Европе можно лить в канализационную систему.

Теперь вкратце поговорим о предельной производительности конденсационных котлов. Если вы приобрели одну такую модель, но при этом оставили старую отопительную сеть без разводки лучевого типа, то не говорите потом, что нет никакой экономии. Дело в том, что прибор будет функционировать эффективно исключительно при разогреве, в дальнейшем же все будет происходить «как прежде». По этой причине специалисты рекомендуют менять и разводку системы. Это первый момент.

Устройство

Конструкция конденсационных котлов полностью повторяет устройство базовых конвекционных моделей. Отличием является лишь присутствие конденсационной камеры.

Она выполняет двойную функцию:

• обеспечивает оседание водяного пара на стенках специальной емкости с выделением тепловой энергии;
• передает тепло обратному потоку теплоносителя, действуя как своеобразный теплообменник.

Из конденсационной камеры теплоноситель сразу поступает в первичный теплообменник, где получает заданную режимом максимальную температуру.

Затем он поступает во вторичный (пластинчатый) теплообменник и способствует нагреву воды для бытовых нужд. После этого жидкость поступает в трехходовой кран, где окончательно получает нужную по условиям работы температуру путем подмешивания в горячий поток некоторого количества остывшей «обратки».

Готовый теплоноситель выводится из котла и совершает очередной круг циркуляции, после чего весь цикл повторяется снова.

Какой размер конденсационного котла мне нужен?

Размер — это одна из самых важных вещей, которые следует учитывать при поиске бойлера на замену, и под размером мы не подразумеваем физические размеры. Размер котла относится к номинальной мощности, которая указывает, насколько мощная установка. Чем больше мощность, тем выше уровень потребности в отоплении и горячей воде.

Важно установить конденсационный котел с подходящей мощностью для нужд вашего дома. Это связано с тем, что слишком высокая выходная мощность может излишне увеличить ваши счета за электроэнергию. в то время как слишком низкий выходной рейтинг просто не сможет удовлетворить спрос. В приведенной ниже таблице приведены рекомендации по выходной мощности, которую следует учитывать в зависимости от количества ванных комнат и радиаторов в вашем доме

В приведенной ниже таблице приведены рекомендации по выходной мощности, которую следует учитывать в зависимости от количества ванных комнат и радиаторов в вашем доме.

Количество ванных комнат	Количество радиаторов	Рекомендуемый выход
1	До 10	24-27 кВт
2-3	до 15	28-34 кВт
3+	До 20	35 – 42 кВт

Процесс горения

Рассмотрение принципа работы конденсационных котлов имеет смысл начать с того, за счет чего вообще происходит нагрев теплоносителя в данном оборудовании — горения топлива. Основные химические элементы, участвующие в процессе горения любого углеводородного топлива:

• Углерод (С), водород (H₂), сера (S) — содержатся в топливе. Содержание серы может быть достаточно высоким в дизельном или твердом топливе (дрова, уголь). Для природного газа максимальное содержание сероводорода согласно нормам составляет 20 мг/м3, фактическое обычно гораздо меньше.
• Кислород (О₂), азот (N₂) — содержатся в воздухе. Так же в воздухе присутствуют другие газы, но они либо инертны, либо их процентное содержание крайне мало.

Далее будем рассматривать горение на примере простейшего углеводорода — метана (CH₄). Строго говоря, данная реакция представляет собой достаточно сложную цепочку с образованием промежуточных соединений, мы приведем итоговую формулу:

CH₄+2O₂ ? CO₂+2H₂O+Q

Реакция проходит с выделением энергии и образованием углекислого газа и воды. Важным моментом здесь является то, что при недостатке кислорода в реагирующей смеси, помимо углекислого газа образуется так же угарный (СО), который даже в сравнительно малых концентрациях опасен для человека. Кроме того, при этом снижается количество получаемой энергии. Для предотвращения данного эффекта существуют определенные особенности в конструкции элементов котла, которые мы обсудим в последующем.

Другой важной группой реакций при горении метана в воздухе является окисление азота и серы:

N₂+O₂ = { NO | NO₂ | N₂O }

S+O₂ = { SO₂ | SO₃ }

Оксиды азота NO и NO₂ обычно обозначают общим наименованием NO_x. При реакции с водой они образуют азотную (HNO₃) и азотистую (HNO₂) кислоты. При выбросе в атмосферу последние становятся одним из основных компонентов кислотных дождей. Закись азота N₂O кислот не образует, но участвует в разрушении озонового слоя. Естественно, что в конструкции современных котлов предпринимаются меры для снижения данных выбросов. Мы рассмотрим эти меры при обсуждении отдельных компонентов оборудования.

Оксиды серы при реакции с водой образуют серную кислоту. Но их содержание в продуктах сгорания крайне мало, поэтому как фактор загрязнения среды они не рассматриваются. Но они могут оказывать сильное воздействие на элементы конденсационного котла.
