Что такое HDMI ARC на Смарт-ТВ и как его использовать

Преимущества ARC

Audio Return Channel — это реверсивный звуковой канал на HDMI-устройствах. Широко применяется для упрощения домашних систем развлечения. Главная суть работы технологии заключается в создании двухсторонней связи между телевизором и подключенным устройством для передачи звука. Удобство очевидно — отпадает необходимость подключения дополнительных звуковых проводов. Интерфейс для кабеля так и называется — HDMI ARC.

К основным функциям ARC относится организация CEC для одной удаленной команды. Так, при поддержке этой технологии на обоих устройствах, возможен будет контроль питания, громкости и других функций с пульта от телевизора. Это очень полезно при использовании игровых консолей, телевизионных приставок, проигрывателей Blue-Ray и т.д. При таком подключении передаваемый звук будет намного лучшего качества, чем при использовании стандартных звуковых кабелей.

Второй значимой функцией ARC является отправка сигналов к абоненту и от него, используя только кабель HDMI ARC. Это является удобной формой обмена данными без применения дополнительных проводов.

Большую популярность технология приобрела у пользователей звуковых панелей и платформ. Она позволяет подсоединять все устройства к телевизору и пустить звук к панели через интерфейс HDMI ARC. Так, ТВ является центром, а для управления необходим только один пульт.

При использовании аудио/видео ресивера ARC упрощает подключение кабелей. В типичной ситуации инсталляции звука, когда он идет непосредственно на ресивер от разных источников, любой звуковой сигнал, исходящий от ТВ, должен добраться до приемника. Например, в качестве смарт-устройства выбран телевизор. Звук из Netflix, Fox и т.п. будет идти только из него, если иначе он не может пойти на приемник. Раньше для решения этого вопроса нужен был другой кабель (оптический цифровой). HDMI ARC же позволяет отправлять звук обратно к приемнику через кабель, соединяющий два девайса.

Такой способ подключения хорошо подходит при необходимости использования звуковых возможностей DTS и Dolby звука в Blue-Ray, DVD и играх. Практически всегда подсоединения устройств к ТВ напрямую делает звук двухканальным, а также может уменьшиться частота дискретизации. Эксплуатация приемника в данном случае сохраняет оригинальный сигнал высокого качества, гарантируя наилучшие впечатления.

В случае отсутствия аудио/видео приемника можно использовать звуковую панель, включающую в себя второй интерфейс HDMI. Это обеспечивает прямое подключение к устройству для сохранения качества звучания. При подключении панели к ТВ через ARC будет такой же эффект взаимообмена аудио и видео информации по одному каналу.

HDMI ARC в телевизорах это …

Это значит, что можно использовать один кабель для видео и для аудио от телевизора, или от подключённой игровой консоли, и использовать телевизор для переключения. Новый же стандарт eARC улучшает возврат аудио несколькими ключевыми способами. Ниже мы рассмотрим основные отличия ARC от eARC.

На самом деле многие люди не нуждаются в обратном звуковом канале ARC. Если вы слушаете звук только через динамики телевизора и не имеете ресивера или звуковой панели, то эта функция излишняя. Если же у вас есть звуковая панель или относительно свежий ресивер с HDMI, возможно, у него есть и ARC. Вот как это работает.

Принцип работы

Слева – традиционное подключение без ARC cable. Требуется один кабель HDMI от плеера к аудиосистеме, и другой для отправки видео на телевизор. Третий кабель – оптический для отправки аудиосигнала телевизора обратно в аудиосистему. При использовании ARC кабель HDMI, подключённый к телевизору, может сам отправлять аудиосигнал телевизора обратно в аудиосистему (рисунок справа). Улица с двусторонним движением, если хотите.

Есть ли у вас ARC? Проверьте разъёмы HDMI на задней панели телевизора, звуковой панели или ресивера на наличие ARC или eARC. Если порт HDMI имеет ARC (eARC), он должен быть помечен как таковой. Для того, чтобы воспользоваться функцией ARC и телевизор, и звуковая панель / ресивер должны иметь ARC .

Подключение

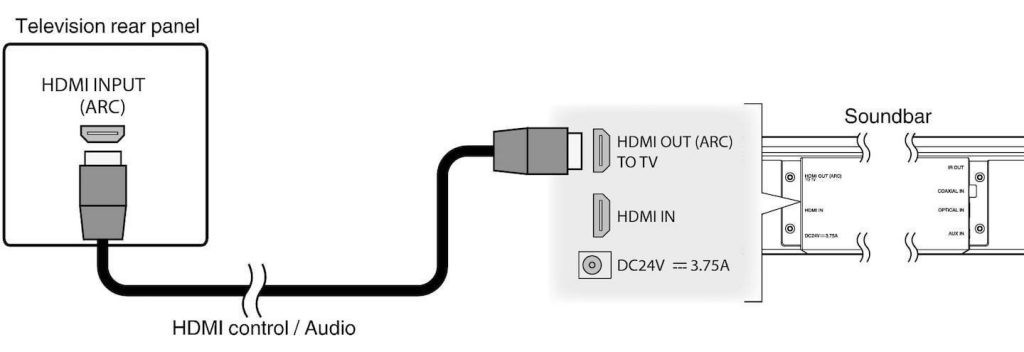

Большинство кабелей HDMI должны работать с ARC. Подключите один конец кабеля HDMI к входу HDMI на телевизоре с поддержкой ARC, а другой – к выходу с поддержкой ARC на звуковой панели или ресивере. Существует два основных способа подключения системы с использованием ARC. Предположим, что у вас есть телевизор, ресивер или саундбар, проигрыватель Blu-ray и игровая приставка (Xbox / PS4).

Вариант 1
Подключите проигрыватель Blu-ray и игровую приставку к телевизору, затем подключите один кабель HDMI от телевизора к звуковой панели. Телевизор становится центральным звеном вашей развлекательной системы. Такая настройка позволяет вам использовать пульт ДУ телевизора для переключения между проигрывателем Blu-ray и игровой приставкой.

Вдобавок в большинстве случаев можно использовать пульт телевизора для управления громкостью системы. Потенциальным недостатком этой настройки является то, что вы не сможете получить объёмный звук 5.1. Это становится ещё большей проблемой при использовании ресивера вместо звуковой панели. Подробнее мы обсудим это ниже.

Вариант 2
Подключите проигрыватель Blu-ray и игровую приставку к ресиверу / саундбару, а затем HDMI кабелем телевизор и ресивер / саундбар. Некоторые бюджетные саундбары могут не иметь достаточного количества входов HDMI для всех источников, в этом случае придётся использовать вариант настройки 1.

При такой настройке центральным звеном развлекательной системы становится ресивер / звуковая панель. Можно переключаться между источниками и регулировать громкость с помощью пульта ДУ ресивера / звуковой панели. А пульт телевизора используется только для вкл / выкл телевизора и переключения каналов/ приложений.

Особенности eARC — преемника ARC

HDMI eARC — это новейшая технология, пришедшая на смену HDMI ARC и появившаяся в 2021 году вместе с выходом HDMI версии 2.1. HDMI eARC имеет немало общего с HDMI ARC с той лишь разницей, что, новая технология претерпела некоторые улучшения, о чем свидетельствует буква «e»‎ в префиксе, расшифровываемая как Enhanced.

Пропускная способность

Ключевым преимуществом новой технологии eARC стала повышенная пропускная способность в сравнении с HDMI ARC: последний поддерживал лишь максимально сжатые сигналы формата 5.1, как, например, Dolby Digital.

Благодаря повышению пропускной способности с 1 Мбит/с до 37 Мбит/с, по eARC может передаваться сверхкачественный объемный звук по типу, используемом в стандарте Dolby Atmos и в фильмах качества Ultra HD Blu-ray.

Новый канал связи

Если ARC использует канал CEC для связи между телевизором и аудиоустройством, eARC использует канал данных, предназначенный для передачи сетевых данных по кабелю HDMI. Ethernet-канал присутствует в HDMI уже давно, однако прежде практически не использовался.

Эффект от перехода к новому каналу оказался значительным, во многом на фоне ненадежности предшествующей технологии HDMI-CEC

Что еще более важно, eARC способен предотвращать ошибки в так называемый момент обнаружения, когда телевизор и аудиоустройство начинают обмениваться данными. Кроме того, этот канал данных также используется для функции синхронизацией губ, поэтому аудиоустройства eARC способны воспроизводить звук, идеально синхронизированный с изображением

Таким образом, преимущество канала eARC состоит в устранении ряда проблем несовместимости между ресивером и телевизором.

Использование ТВ как хаба

За eARC стоит другая философия, нежели чем за ARC. В архитектуре eARC телевизор становится центральным хабом, к которому подключены все источники медиа. Таким образом, весь звук с исходных устройств поступает на телевизор, а затем отправляется на аудиоустройство, подключенное к порту HDMI eARC.

Практическое следствие новой философии eARC состоит в том, что все больше и больше аудиоустройств имеют только один порт HDMI. Эта тенденция заметна особенно в контексте саундбаров: больше не рекомендуется подключать консоль или ТВ-декодер напрямую к звуковой панели, поскольку весь звук передается на звуковую панель в высочайшем качестве.

Как подключить Smart-приставку к телевизору

Для функционирования медиаплеера необходимо обеспечить его подключение к телевизору, организовав связь не только между ними, а и предоставив также доступ к сети, используя проводное или беспроводное соединение. Несмотря на большое количество моделей, разобраться, как подключить Smart приставку к телевизору несложно, с этим сможет справиться даже не слишком продвинутый пользователь, ничего сложного процесс не представляет.

Обычно устройство подключается к телеприёмнику через HDMI, разъём присутствует в арсенале современных моделей, иногда комплектацией медиаплеера предусматривается конвертер HDMI-AV, на случай если будет выполняться подключение к более старому телевизору. Коаксиальный кабель, подключаемый в порт HDMI, обладает высокой пропускной способностью и способен передавать высококачественный цифровой сигнал, чего невозможно достичь, когда видеосигнал передаётся по витой паре. Этот факт необходимо учитывать заранее, ещё перед покупкой ресивера.

Питание устройства обеспечивается посредством адаптера, подключённого к розетке, или может осуществляться от самого телевизора, когда Smart TV приставка подключается к нему через USB.

Порядок действий при подключении Smart TV приставки к телевизору таков:

Обесточиваем оба устройства. Не просто отключаем, а и вынимаем вилки из розеток. Если приставка питается не от электросети, а от телеприёмника, отключаем только его питание.
Вариантов, как именно подключить медиаплеер к телевизору немного, здесь всё зависит от предполагаемого конструкцией варианта. Или берём шнур HDMI и подключаем одним концом в соответствующий ему порт на ресивере, а другим – в разъём телеприёмника, или подключаем через USB (порт 2.0 или 3.0), используя USB-шнур. В случае с ТВ-стиком всё ещё проще, вставляем в порт телевизора, как флешку.
Если телеприёмник старый и в нём отсутствует разъём HDMI, можно подключить только приставку, использующую три композитных выхода («тюльпан») или выход AV. Кроме того можно использовать конвертер HDMI-AV. В таком случае с помощью «тюльпанов» к телевизору подключается конвертер, после чего кабелем HDMI соединяется с ним приставку.
Включаем оба устройства.

Проблемы и решения

Последний шаг настройки – убедиться, что ваш телевизор и звуковая панель / ресивер знают, как отправлять или находить звук, передаваемый по каналу возврата аудио. Если у вас всё правильно подключено и не работает, самое время погрузиться в настройки. Это должно быть достаточно просто в меню, но если нет, то все руководства пользователя находятся на веб-сайте производителя.

Последнее, что нужно проверить. Если всё кажется правильным, но вы всё ещё не получаете звук, или получаете звук только от некоторых источников, проверьте настройки вывода звука на телевизоре или проблемном источнике. Найдите параметр, который позволяет изменить «bitstream» на «PCM» или наоборот. Переключение может решить проблему.

Проблемы с 5.1 звуком

Как бы ни был хорош ARC, есть одна большая проблема: 5.1. Технически телевизоры не могут передавать аудио 5.1 через HDMI. Другими словами, если вы смотрите фильм на Blu-ray плеере с 5.1 Dolby Digital или DTS, и он подключён напрямую к вашему телевизору (вариант 1 выше), то ресивер сможет получить только звук 2.0.

Телевизоры, которые могут передавать многоканальный звук, имеют опцию «5.1 passthrough». Это ограничение соблюдается не полностью, поэтому некоторые телевизоры всё равно передают 5.1. Другие телевизоры могут выводить 5.1 через оптический выход, но не ARC.

Подключение источника, такого как Blu-ray, непосредственно к ресиверу / саундбару имеет ещё одно преимущество: Dolby True HD и DTS Master Audio. Эти более точные форматы не могут быть переданы через ARC. Но тут поможет обратный звуковой канал eARC.

eARC в HDMI 2.1

Последняя версия интерфейса — HDMI 2.1, и она предлагает множество важных изменений. Для нас здесь важен eARC или улучшенный канал возврата аудио. Хотя сжатый Dolby Atmos сегодня можно передать через обычный ARC (посредством Dolby Digital Plus), eARC предлагает улучшенный канал для высококачественных потоков Dolby TrueHD и DTS-HD Master Audio, включая несжатый Atmos.

Новый формат также имеет встроенную компенсацию синхронизации по губам. Эта функция была необязательной в ARC, но теперь она в протоколе. Чем отличается ARC от eARC в телевизорах? Вот основные отличия eARC от ARC:

Основы HDMI

High Definition Multimedia Interface (HDMI, интерфейс мультимедиа высокого разрешения) — это канал передачи цифрового видео и аудиосигналов. Осуществляется эта передача с помощью одноименного кабеля. Подключение происходит между двумя такими интерфейсами на ТВ и другом устройстве (ресивер, домашний кинотеатр, игровая приставка и т.п.).

Ранее с HDMI использовалась технология Consumer Electronics Contro (CEC, управление бытовой техникой) для передачи сложных сообщений между девайсами. Так, она позволяла использовать 1 пульт для 15 устройств с полным доступом к их функциям. Однако она не приобрела большую популярность ввиду ошибок при локализации и других технических неполадок. На смену ей пришла технология ARC.

Разница в HDMI-кабелях заключается в форм-факторах:

Full Size — для крупной цифровой техники;
mini-HDMI — для смартфонов и некоторых планшетов;
micro-HDMI — для ноутбуков и планшетных компьютеров.

Функция HDMI CEC (Simplink) в телевизорах LG

Архивариус » 06 ноя 2020, 18:15

С момента введения в индустрию потребительской электроники – кабель HDMI был в центре споров и различных дискуссий. Одни производители рассматривали его как «ценный инструмент» в их арсенале функционала. Другие возлагают на него надежды, так как он может защищать информацию от копирования, в то время как третьи – высказывают недовольство HDMI из-за его несовместимости с некоторыми интерфейсами и недостатки.

В Интернете выложено много статей по HDMI, но еще не все сказано о данной технологии. Поэтому мы рассмотрим один небольшой аспект, который может упростить ваше восприятие CEC.

CEC ( Consumer Electronics Control ) – что в переводе с английского означает: управление бытовой электроникой . Это протокол управления, который находится в HDMI. Главной особенностью является то, что не все производители называют данный протокол в своих устройствах одинаково. LG, например называют его SimpLink , Samsung – Anynet , а Sony и вовсе BRAVIA Sync . Для того, чтобы вам было проще воспринимать данную информацию — мы приводим список в формате «Фирма производитель -> Название протокола CEC»:

LG -> SimpLink;
Samsung -> Anynet+;
Onkyo -> RIHD;
Sony -> BRAVIA Sync;
Hitachi -> HDMI-CEC;
Pioneer -> Kuro Link;
Toshiba -> Regza Link и CE-Link;
Sharp -> Aquos Link;
Panasonic -> VIERA Link, HDAVI Control и EZ-Sync;
Philips -> EasyLink;
Mitsubishi -> NetCommand for HDMI.

Основные характеристики технологии

Широкие функциональные возможности HDMI, повлиявшие на широкое распространение, определяются следующими характеристиками данной технологии:

высокой пропускной способностью, составляющей от 4,9 до 48 Гбит/с (соответственно у версий HDMI0 и 2.1);
наличием переходников со стандарта DVI на HDMI и обратно;
совместимостью ранних версий HDMI с более поздними аналогами;
поддержкой двунаправленной шины СЕС, которая использует протокол link;
стандартная длина HDMI-кабеля составляет до 10 м, но возможно ее увеличение до 35 и более метров за счет использования вмонтированных либо внешних усилителей;
производятся активные кабели (их длина достигает 150 м), в которые уже встроен волоконно-оптический HDMI-кабель.

Применение специальных удлинителей HDMI Extenders позволяет передавать HDMI-сигналы на достаточно большие расстояния, составляющие от 20 метров до нескольких десятков километров. Следует учитывать, что у активных кабелей возможность их выхода из строя выше, чем у пассивных аналогов.

Что такое HDMI ARC?

HDMI объединяет аудио и видео каналы в один кабель. Это удобно, потому что сокращает количество кабелей, которые необходимо подключить между одними и теми же двумя устройствами, однако делает невозможным отделение аудиосигнала от видео без специального оборудования (и большего количества кабелей).

Это означает, что если вы хотите подключить дополнительное устройство, такое как DVD-плеер, к вашему телевизору через аудио / видео-ресивер, вам придется подключить телевизор дважды: один раз для видеосигнала, отправляемого с вашего DVD-плеера через ваш A / V-ресивер для вашего телевизора и один для аудиосигнала, поступающего с вашего телевизора, когда вы не используете свой DVD-плеер.

HDMI ARC позволяет передавать звук в обоих направлениях, позволяя объединить оба этих сигнальных тракта в один кабель. Это позволяет управлять телевизором и A / V-ресивером с помощью одного регулятора громкости.

Как работает HDMI ARC?

Соединение HDMI имеет 19 контактов, каждый из которых отправляет цифровой сигнал, описывающий какой-либо компонент видео, аудио или информации об устройстве. HDMI ARC передается по двум из этих контактов.

Если вы знакомы с принципами работы аналогового аудио и видео, это вам здесь не поможет. Два контакта не означают два канала звука.

Когда устройства подключаются через HDMI, они выполняют цифровое рукопожатие, обмениваясь информацией об устройстве, которая становится основой для общего ключа, передаваемого между устройствами. Этот ключ используется для шифрования всех данных, передаваемых между устройствами. Это гарантирует, помимо прочего, что неавторизованные устройства не перехватят сигнал. Это было разработано как мера по борьбе с пиратством.

Однако здесь важно отметить, что соединения HDMI изначально предназначены для отправки информации в обоих направлениях. Таким образом, возможность двусторонней связи, обеспечиваемая HDMI ARC, на самом деле не такая уж и невероятная

Что невероятно, так это то, что, передавая данные со скоростью до 1 Мбит / с, HDMI ARC может передавать несжатый стереозвук и сжатый объемный звук.

Когда бы вы использовали HDMI ARC?

Наиболее распространенное применение HDMI ARC – это когда вы подключаете все свои устройства через аудио / видео ресивер или звуковую панель. В этом случае он будет передавать любые видеосигналы, например, от проигрывателя BluRay на ваше устройство отображения.

Однако, если ваше устройство отображения транслирует, например, кабель, подключенный к телевизору, канал HDMI ARC будет отправлять звук с вашего устройства отображения на звуковую систему или звуковую панель.

HDMI ARC также полезен, потому что он включает функцию Consumer Electronics Control (CEC), которая практически не использовалась до вмешательства HDMI ARC.

CEC позволяет управлять обоими устройствами, подключенными к каналу HDMI ARC, с одного пульта ДУ. Это позволяет одновременно регулировать мощность и громкость. Таким образом, HDMI ARC по-прежнему полезен, даже если вы подключаете все свои устройства непосредственно к устройству отображения, а не к аудио / видео-ресиверу или звуковой панели.

Какое оборудование вам нужно для HDMI ARC?

Во-первых, все оборудование, которое вы собираетесь подключить через HDMI ARC, должно иметь возможность отправлять и получать сигналы HDMI ARC. HDMI ARC был доступен с момента выхода HDMI 1.4 в 2009 году, поэтому почти все телевизоры, а также большинство звуковых панелей и A / V-ресиверов будут оборудованы для его использования.

Кроме того, вам понадобится кабель HDMI версии 1.4 или выше, способный передавать данные на высокой скорости. Поскольку HDMI 1.4 существует с 2009 года, было бы довольно сложно найти кабель HDMI, не соответствующий этим характеристикам.

Как настроить HDMI ARC

Чтобы настроить аппаратное соединение, просто подключите кабель HDMI к порту HDMI на своих устройствах, которые указывают на возможность HDMI ARC (обычно они обозначаются как ARC).

Чтобы включить HDMI ARC, вам необходимо выключить внутренний динамик вашего устройства отображения и включить элементы управления HDMI ARC и CEC. Обычно это находится в меню настроек в разделе системных настроек, настроек звука или чего-то подобного.

Что еще больше сбивает с толку, у разных брендов есть торговые названия того, что они называют CEC. Ознакомьтесь с нашим . Проконсультируйтесь с руководствами к своим устройствам, чтобы узнать, как включить его на каждом устройстве.

Примеры подключения

Чтобы подключить hdmi arc, необходимо найти подходящие разъемы на обоих устройствах. К примеру, у вас в наличии проигрыватель BluRay и игровая приставка, которую вы также хотите подключить.

Алгоритм соединения приборов следующий:

Берете один кабель HDMI и подключаете звуковую панель к телевизору.
Другим проводом соединяете игровую консоль и ТВ.
Телевизор становится центральным звеном всех приборов. И настройка проводится с одного пульта.

Количество подключаемых приборов зависит только от наличия достаточного количества портов в самом телевизоре. Если на боковой или задней панели только один вход поддерживает технологию ARC, то лишь один прибор будет передавать трехмерное звучание. При наличии двух и более разъемов можно сразу включить приставку, игровую консоль, звуковую панель или другие приборы.

Как подключить?

Зачастую активация осуществляется автоматически при соединении устройств подходящим способом. В меню настроек оборудования следует отыскать управление звуком и указать подходящий вариант вывода. Вот один из примеров:

Если не работает, то попробуйте проверить наличие опции «Контроль HDMI», если она есть, то должно быть включено (на английском – вместо Off ставим On). Также смотрим на режим вывода «Input Mode» – следует установить значение «Авто».

Кроме того, обратите внимание на сам разъем в ТВ – возле него должно быть характерное обозначение ARC. К слову, в панели иногда встраивают несколько портов, но не все поддерживают технологию

Перепроверьте и переключите в нужный разъем.

Теперь Вы знаете, HDMI ARC что это такое в телевизоре Самсунг и моделях других производителей.

Полезный контент:

Отсутствует msvcr100 dll — что это за ошибка, как исправить
«Алиса» Яндекс помощник — что это, как скачать, запустить
Peel Remote — что это за программа, нужна ли она на смартфоне
SU файл занят. Как решить эту проблему при обновлении SuperSU?
Как удалить все с Айфона, стереть данные на iPhone

Решение возможных проблем

Если аудиоустройство соединено с телевизором в соответствии с инструкцией, а звук на динамики по-прежнему не поступает, это может свидетельствовать как о сбоях технического характера, так и программного. Для решения этой проблемы воспользуйтесь следующими рекомендациями.

Активируйте HDMI ARC. На некоторых моделях телевизоров требуется активация функции ARC в меню управления. Эта опция может быть скрыта в разделе «‎Видео и аудио» или «Внешние устройства».
Обновите программное обеспечение. Регулярно проверяйте телевизор на наличие новых версий ПО. Чтобы все функции работали корректно, необходимо поддерживать программное обеспечение — сделать это можно через интерфейс меню Smart TV. После обновления программного обеспечения необходимо перезагрузить телевизор, чтобы изменения вступили в силу.
Переподключите кабель. Выключите Smart TV и отключите все HDMI-провода от телевизора, после чего включите ТВ. В том случае, если есть необходимость подключить другие устройства, такие как консоли или жесткие диски, подключите их к телевизору перед включением телевизора. Теперь, когда телевизор включен, подключите саундбар через соединение HDMI вместе с другими устройствами.

Причиной проблемы отсутствия сигнала может стать и банальная неисправность самого аудиоустройства или HDMI кабеля.

Мой телевизор поддерживает ARC?

Скорее всего, поддерживает. На задней панели должен быть разъем «HDMI ARC». Такой вход есть у большинства новых и даже устаревших моделей — поищите.

Почти все современные телевизоры оснащаются входом HDMI c ARC

Как правило, все настройки происходят в автоматическом режиме: нужно просто подключиться через правильный разъем, и сигнал будет транслироваться на любой саундбар. С выходом HDMI версии 1.3 больше нет проблемы синхронизации: функция устранения расхождения видео и звука гарантирует, что все будет передаваться без задержек. Кроме того, эта опция компенсирует любые отставания, возникающие при обработке звукового сигнала процессорами.
