Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Ключевые преимущества дизайна

Составление проекта завершается выдачей заказчику документа, в котором представлена ​​концепция системы вентиляции квартиры, частного дома, офиса или любого другого помещения. Конструкция определяет точное расположение воздуховодов, вентиляционных решеток и прочего оборудования.

С помощью плана также можно узнать характеристики отдельных узлов и оборудования системы вентиляции, согласовать размещение элементов с учетом интерьера и дизайна помещения.

Одним из основных недостатков проектирования вентиляции при реконструкции сооружения является составление плана без выезда специалистов для осмотра объекта. В результате результирующая мощность системы не покрывает объем данного помещения, а увеличение нагрузки ускоряет выход оборудования из строя

Конструкция сводит к минимуму дальнейшие конфликтные ситуации между заказчиком и подрядчиком и позволяет оценить правильность будущей установки. Наличие документа дает возможность оценить правильность предложенных вариантов.

Что включает проект

пример проекта вентиляции частного дома

Расчет вентиляции предусматривает определение того, хватит ли производительности систем для забора воздуха извне и пропускной возможности естественных воздуховодов для обеспечения пространства требуемыми по нормативу объемами свежего воздуха.

Проект должен составляться квалифицированными специалистами, так как для этого нужны специфические знания и навыки. Для определения интенсивности перетоков воздушных масс требуется не только расчет сечения воздуховодов, но и учет периметра у воздуховода.

Этапы проектирования

Формула расчета необходимого воздухообмена

Первым этапом расчета системы вентиляции помещения является определение необходимых объемов поступающего воздуха. На данном этапе необходимо знать, для приточной системы следует в дальнейшем закупать оборудование или же для монтажа вытяжки. Также требуется составить схему конвекции воздуха в помещениях.

На втором этапе проектирования вентиляции нужно определить диаметры воздуховодов с обоснованием, сможет ли требуемый расход воздуха пройти сквозь совокупное сечение патрубков.

И наконец, следует определить необходимую мощность вентиляции, от которой и зависит  интенсивность замены воздушных масс в помещениях. Этот показатель как раз и характеризуется коэффициентом кратности.

Расчет естественной вентиляции

Естественный конвекционный воздухообмен в доме происходит из-за наличия в помещениях обогревательных элементов, из-за чего холодный воздух, нагреваясь, поднимается к потолку, заставляя более холодный (остывший) воздух ниспадать к полу. Там он снова нагревается, и цикл повторяется.

Если в комнате открыть окно, то более теплый верхний слой воздуха выйдет в атмосферу, а его место займет более холодный уличный. Таков обычный механизм проветривания. Кроме того, воздух циркулирует и между помещениями дома, перетекая в комнаты с большей интенсивностью конвекции.

Дома, в которых предусмотрена конвекционная система вентиляции, обязательно должны быть оснащены шахтами естественной вытяжки (согласно нормативу – минимум 1 шахта на 72 м2 общей площади квартиры или одного этажа дома, кроме санузлов).

Рассчитать вентиляцию в данном случае означает правильно определить размеры межкомнатных отдушин или даже площади щелей под дверями, через которые будет циркулировать воздух по дому/квартире.

Грамотно рассчитанная система естественной конвекции никогда не приведет к появлению сквозняков в доме, а в комнатах всегда будет свежий воздух и нормальная влажность. Добиться этого можно только при помощи высококвалифицированных специалистов-разработчиков и использовании специальных программ.

Расчет вытяжной и приточной вентиляции

Главным отличием приточной вентиляции от вытяжной является неспособность первой качественно проветрить помещение, удалив из него, к примеру, остатки ядовитых газов. Расчет вентиляции, в которой воздух принудительно только подается в помещение, а наружу он выходит уже в пассивном режиме, например, через капитальную вентиляционную шахту, строится на определении объемов воздуха, которым требуется снабдить все помещения дома или квартиры.

Для этого нужно учесть количество человек, которые пользуются каждой комнатой, а также площадь самих помещений.

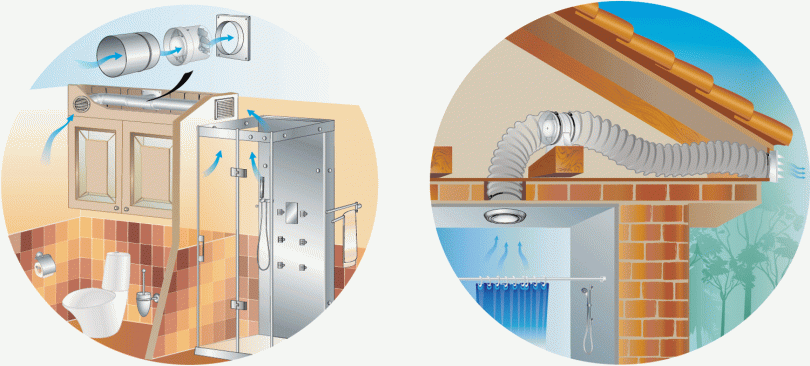

Вытяжная вентиляция удаляет использованный воздух из помещений. Методика расчета такой системы подразумевает определение объемов и интенсивности межкомнатных перетоков воздуха, то есть расчет совокупного сечения отдушин и щелей, чтобы воздушные массы, которые затягиваются в помещение извне, перед тем, как попадут в вытяжной вентилятор, смогли бы сначала обновить атмосферу во всех комнатах.

И наконец, расчет приточно-вытяжной вентиляции. Как рассчитать систему вентиляции, обеспечивающую и искусственное нагнетание воздуха, и искусственное отведение? В сущности, это и не нужно.

Главное, чтобы объем поступающего во все комнаты воздуха был равен объему выводимого. А это легко сбалансировать подбором мощности и производительности вентиляторов. И если площадь сечения воздуховодов будет одинаковой, то проект можно считать исполненным.

Однако здесь возникают проблемы изменения этой самой производительности вентиляторов. Со временем все агрегаты, которые работают непрерывно, изнашиваются. Во всех вращающихся узлах, к примеру, выходят из строя подшипники.

Поэтому именно при монтаже приточно-вытяжной вентиляции крайне важно использовать высококачественное нагнетающее оборудование и обеспечить его сервисным обслуживанием. Только так можно сохранить баланс притока свежего и отведения отработанного воздуха

Утверждение проектной документации

Согласно действующего законодательства составленная документация должна быть утверждена соответственными государственными органами.

Проверке подлежит соответствие проектной документации техническим регламентам, требованиям градостроительного кодекса и других строительных стандартов. Порядок утверждения проекта в каждом случае определяется в зависимости от типа объекта и предъявляемых к нему требований.

Положительное заключение проектной документации здания или линейного объекта возможно только в случае отсутствия в нем ошибок. Каждый документ должен строго соответствовать нормативным стандартам.

Расчет системы вентиляции

Проект системы вентиляции, прежде всего, начинается с вычисления производительности системы вентиляции. Для этого определяется достаточный воздухообмен в помещении и его кратность: т.е. сколько необходимо полных замен отработанного воздуха в помещении за единицу времени, 1 час. Для каждого помещения (комнаты) в зависимости от его назначения, на основе предусмотренных государственных требований, вычисляется индивидуальный показатель, а затем результаты суммируются.

К расчетам приступают после создания рабочего чертежа

Для разных комнат требования к кратности воздухообмена отличаются. Например, для жилых комнат, где отсутствует естественная вентиляция на одного человека требуется 60м3/час. В спальнях показатель меньше, т.к. спящему человеку требуется меньше кислорода, 303/час. В расчет берется только то количество людей, которое будет пребывать в комнате постоянно. Т.е. не следует увеличивать показатель для гостиной или кухни потому что к вам иногда приходят гости, и вы принимаете их в этом помещении.

Итак, расчет необходимо произвести по двум показателям: количеству людей и кратности. Считать следует по обеим формулам, а затем ориентироваться на большее значение.

Для вычисления необходимого воздухообмена в комнате (L) по количеству необходимо умножить количество людей(N) на количество потребляемого им воздуха(L_norm)

L=N*L_norm

Для определения того же показателя по кратности, необходимая кратность воздухообмена(n) умножается на объем помещения(V)

L=n*V

В зависимости от назначения комнаты, показатель n составляет:

• для санузла – 7;
• для кухни – от 5 до 10;
• для жилой комнаты – до 2;
• для офиса – до 3.

Сложив отдельные результаты каждой комнаты, получаем общую производительность системы вентиляции.

Важно учитывать этап фильтрации при расчете скорости движения воздуха

Чем меньше размер воздуховода, тем выше скорость движения потока внутри, однако при этом возрастает сопротивление и уровень шума при работе системы. Оптимальной скоростью будет 3-4 м3/час. Воздуховоды большого размера поставляют большее количество воздуха и работают тише, однако спрятать их будет куда сложнее. Сэкономить пространство можно с помощью каналов с прямоугольным сечением, т. к. их высота в два раза меньше ширины, поэтому их еще называют плоскими. Воздуховоды с круглым сечением легче монтируются, имеют лучшие аэродинамические показатели, но при этом займут больше места, а замаскировать их будет сложнее.

Для того, чтобы рассчитать площадь сечения, т. е. размер воздуховодов. Чтобы это определить нужно знать скорость движения воздуха внутри воздуховодного канала, а также объем воздуха, проходящего по воздуховоду за единицу времени. Расчеты производятся по формулам, однако, если вы не сильны в математических операциях, воспользуйтесь онлайн-калькулятором для расчета вентиляции. Вам нужно только ввести свои данные в соответствующие поля, подсчет произойдет автоматически.

Таким же образом можно вычислить необходимое количество диффузоров, вентиляционных решеток, мощности калорифера, и даже ежемесячные затраты электроэнергии.

Такие сервисы помогают облегчить процесс подсчетов, однако все же будет лучше, проект на вентиляцию составит специалист с опытом работы. Ошибки в расчетах приведут к нарушениям работы системы вентиляции, сложности ее ремонта и обслуживания. Неправильно рассчитанная вентиляция может оказаться просто бесполезной, а расчеты и установку придется проводить заново.

Расчет проекта

Мощность вентиляции выражается в кубометрах в час (м3/ч) и показывает, какой объем воздуха способна пропустить через себя вся вентиляционная система в единицу времени. Эта величина зависит от двух параметров – необходимой кратности воздухообмена данного объема и максимального количества находящегося в помещении, обслуживаемом проектируемой приточно-вытяжной вентиляцией, людей, а также их рода деятельности. Проект вентиляции требует расчета мощности в зависимости от обоих параметров, после чего выбирается большее значение.

Мощная система вентиляции

Кратность воздухообмена – безразмерная величина, показывающая, сколько раз в течение часа происходит полный воздухообмен в данном помещении. Строительные нормы и правила (СНиП) предусматривают разные нормы кратности воздухообмена для помещений различного функционального назначения. Для жилых помещений в соответствии со СНиП кратность воздухообмена равна 1, но не менее 30м3 на человека в час. Для кухонь и санузлов кратность воздухообмена составляет 1,5, но не менее 60 м3 на человека в час. Необходимая мощность вентиляции в зависимости от кратности воздухообмена рассчитывается по формуле

L = n * V, где:

L –необходимая мощность вентиляции; n – нормативная кратность воздухообмена; V – объем помещения, равный площади помещения, умноженной на высоту потолка.

В зависимости от количества человек необходимую мощность вентиляции рассчитывают по следующей формуле

L = N * L_N, где:

N – максимальное количество человек, находящихся в помещении; L_N– нормативное часовое потребление воздуха каждым человеком, в зависимости от функционального назначения помещения (которое подразумевает соответствующий род занятий людей в данном помещении).

СНиП 41-01-2003 предусматривает следующие значения L_N:

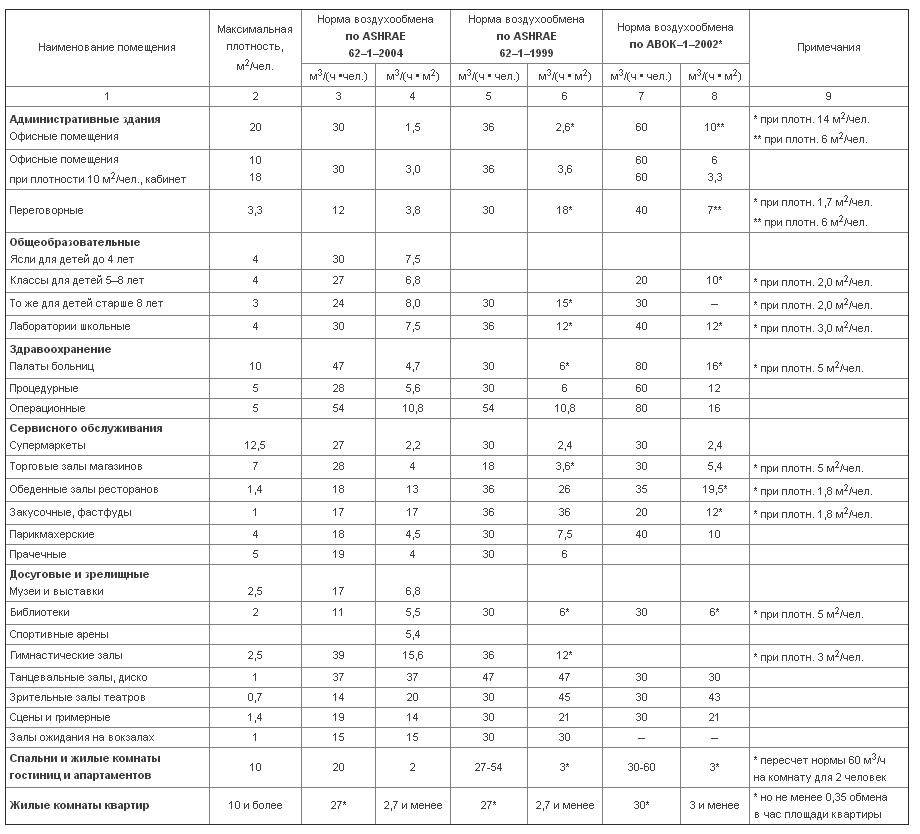

Более гибко оценить объем необходимого воздухообмена, а значит, и мощность вентиляции, позволяют нормативы, составленные различными общественными и профессиональными международными и федеральными организациями, такими как АВОК, ASHRAE и другие. Составленные ими нормативы носят справочно-рекомендательный характер, внесение их в проект вентиляции необязательно, однако их полезность для повышения эффективности проектирования и монтажа сложно переоценить.

Нормативы воздухообмена, составленные негосударственными профессиональными организациями

Обычно необходимая мощность вентиляционной системы находится в пределах: 100-500 м2/ч для квартир; 1000-2500 м2//ч для частных коттеджей; 1000-15000 м2/ч для производственных, складских и административных помещений.

При необходимой мощности 1000 м2/ч и более в проекте предусматривают отдельное помещение – вентиляционную камеру, в которой производится монтаж основного оборудования, а также автоматического блока, который сможет руководить всей системой в соответствии с заложенной программой. Венткамера должна соответствовать следующим параметрам: плюсовая температура в любое время года, достаточная шумоизоляция, обеспечение достаточной мощности электропитания. Если в качестве нагревательного элемента интегрированного в систему вентиляции воздушного отопления используется водяной калорифер, необходим также подвод воды и монтаж гидроизоляции помещения.

В соответствие с расчетной мощностью подбирается оборудование вентиляционной системы, протяженность и сечение воздуховодов. При наличии воздушного отопления, воздуховоды должны иметь слой теплоизоляции.

По итогам разработки техзадания, на генеральный чертеж дома наносится схема вентиляционной системы (если система вентиляции проектируется до начала строительства). Либо, в случае, если вентиляционная система разрабатывается для готового дома, составляется отдельный чертеж системы вентиляции загородного дома.

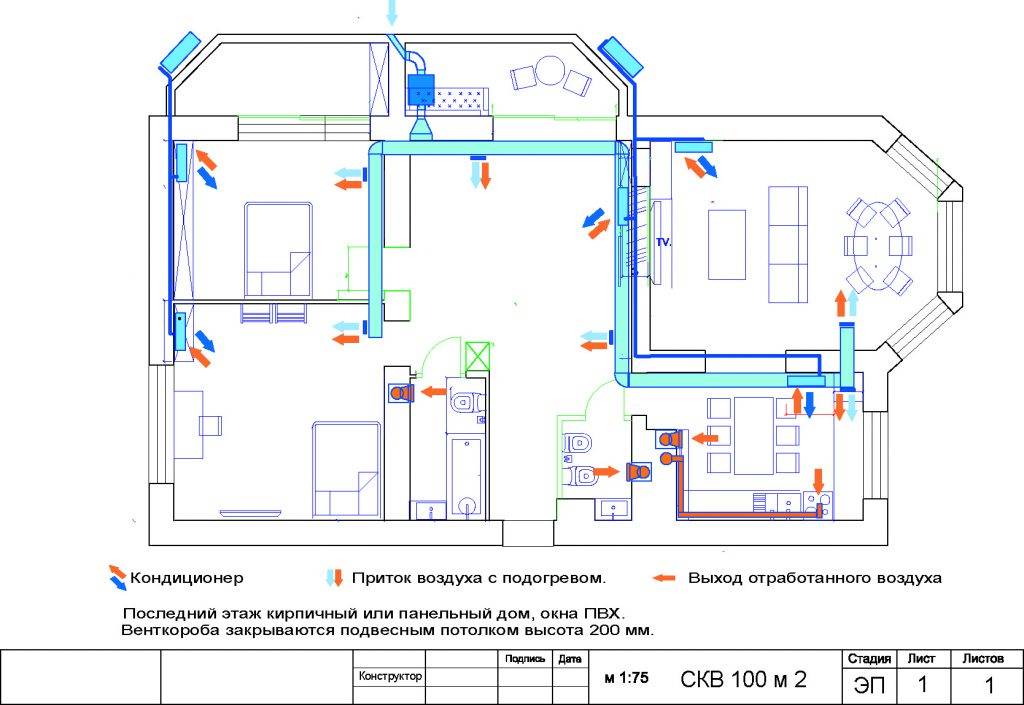

Пример чертежа вентиляционной системы частного дома

В завершении проектирования, составляется смета – итоговая стоимость проекта вентиляции и программа дальнейших работ. После окончания этапа проектирования начинается монтаж вентиляции.

Составление проектного плана системы вентиляции – ответственный этап, являющийся ключевым для всего строительства. Лучше доверить его специалистам.

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляции и вытяжных шахт;
• наличие фильтрационного оборудования.

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

Проектирование вентиляционных систем выполняют по такому плану:

1. На начальном этапе составляют техническое задание.
2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Дальше следует подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

• объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
• свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
• не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
• скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
• вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.

Варианты конструктивных решений

Вентиляция в ресторане — сложная инженерная система. Если помещение большое, нужно разделить площадь заведения на зоны с отдельными вытяжными и приточными каналами. Объединить в единую конструкцию допускается только небольшие кафе и бары. В этом случае приток оборудуется в зале, а вытяжка в зоне приготовления.

Вентиляция зала

В стандартном варианте вентиляция кафе имеет приточно-вытяжную систему, работающую за счёт естественного и принудительного движения воздушных масс. В помещении для посетителей внизу устанавливаются приточные клапаны с вентиляторами, через которые свежий воздух попадает внутрь гостевого зала, а сверху, где скапливается тёплый отработанный воздух — вытяжные. При этом объём подачи делают чуть больше, чем удаления — это создаёт избыток, который не позволяет воздуху с кухни попасть в зал.

Чтобы температура воздуха была под контролем, устанавливают кондиционер. В этом случае пропускная способность системы точно регулируется исходя из количества посадочных мест. Приток комбинируют с канальным кондиционером, сплит-системой, чиллером.

Аналогичным образом вентилируются санузлы, склады, подсобки, гардеробные, но через отдельные каналы.

В гостевой зоне можно оборудовать воздушную завесу, чтобы вентилировать отдельно зал для курящих и не причинять неудобства для других посетителей. Особенно эффективно размещение локальных вытяжных систем над столиками для курящих или оборудование специальных комнат. В зоне для курения должна преобладать вытяжка, а не приток, тогда запах дыма не будет проникать в другие помещения.

Воздухообмен на кухне

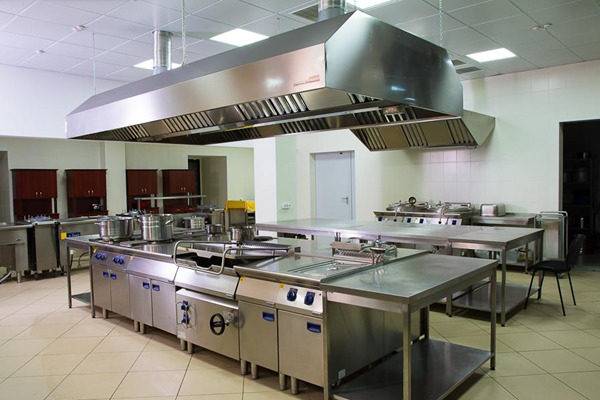

Наиболее сложная система вентилирования необходима для кухонь. Она состоит из двух частей: общеобменной и локальной. Это позволяет создать комфортные и безопасные условия работы для персонала заведения.

Общеобменная вентиляция кухни кафе или ресторана обеспечивает приток свежего воздуха. Предназначена для снижения температуры и замены отработанного газа. Как правило, состоит только из приточных клапанов.

Локальная вентиляция горячего цеха монтируется непосредственно над варочными поверхностями, печами, духовками. Она представляет собой принудительные вытяжные системы в виде зонтов с жироуловителями и без них. Эти устройства удаляют из помещения запахи, газы, жир, пар и горячий воздух. Выполняются в различных вариантах: потолочные, пристенные, островные.

По санитарно-гигиеническим нормам воздухообмен горячего цеха нужно оборудовать отдельно от зала именно из-за содержания в воздухе частиц жира, пара и отработанных газов. Так как, в противном случае, всё это может попасть в помещение для гостей.
Чтобы зонт эффективно функционировал, нужно:

• Тщательно выбирать размер оборудования, чтобы улавливающая поверхность должна быть больше по ширине, чем плита или стол.
• Приобретать оборудование с небольшим запасом производительности.
• Монтировать зонт на определённой высоте (значение указано в руководстве по эксплуатации).
• Не эксплуатировать оборудование без жироулавливающих фильтров, если таковые предусмотрены конструкцией.

Вентиляция для кафе на кухне должна быть эффективной и безопасной. Это необходимо для комфорта гостей и создания нормальных условий труда для персонала. Экономия на этой статье расходов может обернуться множеством проблем: запахом в зале, повышением температуры, духотой, спёртостью воздуха.

Что такое вентиляция

Вентиляция необходима для доступа свежего воздуха и удаления отработанного потока

Воздухообмен в строении организовывается так, чтобы человек мог управлять проветриванием. Вентиляция обозначает одновременное поступление кислорода и удаление отработанного воздуха и подразделяется на приточную и вытяжную систему.

Проветривание бывает естественного или принудительного типа. В обоих случаях имеет значение безошибочный монтаж и проектирование систем вентиляции. Неправильные расчеты, отсутствие графического плана ведет к потере результативности и снижению качества микроклимата.

Профессиональные проекты

Настоящий проект  много бумаги, согласования,  для
обычной квартиры не нужен. Даже хорошие организации выполняют такие проекты
в сильно упрощённом виде.

Профессиональный проектировщик скорее всего даже на станет проводить
расчёты, оборудование известно заранее, потери по сети можно прикинуть
укрупнённо.

Так что при заказе проекта вентиляции квартиры не нужно бояться молодых
и начинающих проектировщиков  как раз они из-за страха ошибиться
скорее всего всё просчитают, предварительно изучив вопрос.

Сейчас в сети есть сайты вольнонаёмных работников, в том числе проектировщиков.
Детально я не разбирался, но на вид средне-отраслевое качество они дают
 так что вопрос только в цене.

ТКП и ТЭО в проектировании

Учет всех требований к вентиляционной системе, то есть нахождение оптимального проектного решения — это самая квалифицированная и ответственная часть работы. Это дело для наиболее опытных проектировщиков. Необходимо заметить, что в любом случае готовится не одно принципиальное решение, а несколько (2-3). Принципиальная схема вентиляции у всех решений, как правило, одна и та же, но имеются отличия в нюансах.

На этом этапе пишется Технико-Коммерческое Предложение Клиенту с основными показателями проектных решений, приблизительным составом оборудования для проектируемой системы вентиляции, и предварительной калькуляцией. Для выбранного варианта, или просто для варианта, который наиболее заинтересовал Заказчика, пишется Технико-Экономическое Обоснование.

Технико-экономическое обоснование проекта вентиляции

ТЭО — документ, в котором еще нет точного расчета проектируемой системы вентиляции, но уже записано:

• Принципиальная схема вентиляции;
• Основные характеристики производительности;
• Какое примерно предполагается установить вентиляционное оборудование;
• Где предполагается расположить оборудование;
• Сколько будет стоить такая система вентиляции.

На этом трудная часть работы проектировщика как раз и заканчивается, потому что после одобрения ТЭО Заказчиком остаются практически только расчетные работы, такие как точный выбор вентиляционного оборудования и привязка к плану здания и т.п. Это уже рабочий проект — логическое завершение проектирования вентиляции.

Зачем нужна вентиляция

Проектируя вентиляцию, специалисты создают систему, которая сможет обеспечить людям защиту от профессиональных заболеваний и производственных травм, гарантировать комфорт и уют в любом помещении.

Также система вентиляции должна полностью обезопасить окружающую среду, защищая её от промышленных выбросов и загрязнений. Подобный эффект может быть достигнут лишь в случае, если был проведён правильный расчёт и монтаж вентиляционной системы.

Независимо от типа и назначения помещения, где проводятся монтажные работы, вентиляция должна качественно выполнять три задачи:

1. Обеспечивать подходящий температурный режим.
2. Удалять вредные вещества.
3. Обеспечивать подходящий уровень влажности воздуха.

На сегодняшний день существуют разные виды вентиляций. Они различаются по сложности проектирования и монтажа, эффективности и стоимости. Поэтому специалисты подбирают оптимальный вариант, изучив помещение, его размеры, естественную вентиляцию, назначение и ряд других факторов, способных повлиять на выбор.

Так, для складских помещений лучше подходит один вид вентиляции, в то время как для офисных – совершенно другой.

Кроме того, это позволяет подобрать тот вид вентиляционного оборудования, который подойдёт. Обычно используется местное и общеобменное оборудование.

Общеобменное оборудование позволяет равномерно распределять свежий воздух по всем помещениям, исключая возможность возникновения помещений с различной влажностью и температурой воздуха, благодаря чему, находиться в любом из кабинетов, офисов или жилых квартир, будет одинаково комфортно.

Если же разговор идёт о промышленных зданиях, то лучшим выбором станет местная вентиляция. Она позволяет удалять воздух, насыщенный отравляющими веществами или пылью, из помещения, поставляя на его место свежий, с улицы. Поэтому исключена вероятность распространения опасного воздуха по всему зданию.

Основные принципы проектирования. Расчет теплового баланса помещения

Составление теплового и влажностного баланса для проекта вентиляции и кондиционирования производится общеизвестными методами, здесь должны быть учтены все факторы, влияющие на изменение состояния воздушной среды помещения. Для составления теплового баланса помещения необходимо определить все поступления и потери тепла в помещении. В помещениях различного назначения действуют две основные категории тепловых нагрузок:

• тепловые нагрузки, возникающие снаружи помещения (наружные)
• тепловые нагрузки, возникающие внутри зданий (внутренние).

Наружные тепловые нагрузки

Наружные тепловые нагрузки представлены следующими составляющими:

• Теплопоступления или теплопотери в результате разности температур снаружи и внутри здания через стены, потолки, полы, окна и двери. Разность температур снаружи здания и внутри него летом является положительной, в результате чего имеет место приток тепла снаружи вовнутрь помещения, и наоборот — зимой эта разность является отрицательной и направление потока тепла меняется;
• Теплопоступления от солнечного излучения через застекленные площади; данная нагрузка проявляется в виде ощущаемого тепла. Солнечное излучение всегда создает положительную тепловую нагрузку, как летом, так и зимой. Летом эта нагрузка должна быть компенсирована, а зимой она незначительная и интегрируется с теплом, вырабатываемым установкой искусственного климата.

Наружный вентилируемый воздух и проникающий в помещения воздух (за счет инфильтрации) может иметь также различные свойства, которые, однако, почти всегда контрастируют с метеорологическими требованиями помещений. Летом горячий и влажный (в некоторых широтах наоборот — сухой) наружный воздух существенно влияет на работу установки, охлаждающей и осушающей воздух; зимой холодный и сухой (или наоборот — влажный) наружный воздух должен быть подогрет и увлажнен. И только в промежуточный период между двумя этими временами года наружный воздух может в какой-то мере быть использован в форме бесплатного охлаждения помещений.

Следует отметить, что наружные тепловые нагрузки могут обладать различными свойствами, то есть, могут быть положительными и отрицательными в зависимости от времени года и времени суток.

Внутренние тепловые нагрузки

Внутренние тепловые нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из:

• Тепла, выделяемого людьми;
• Тепла, выделяемого лампами и осветительными приборами, электробытовыми приборами: холодильниками, плитами и т.д. (в жилых помещениях);
• Тепла, выделяемого работающими приборами и оборудованием: компьютерами, печатающими устройствами, фотокопировальными машинами и пр. (в офисных и других помещениях).

В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть:

• Нагретое производственное оборудование;
• Горячие материалы, в том числе жидкости и различного рода полуфабрикаты;
• Продукты сгорания и химических реакций.

Все перечисленные внутренние тепловые нагрузки являются всегда положительными, и поэтому в летний период они должны быть устранены, а зимой за их счет снижается нагрузка на установки обогрева.
