Беседки из поликарбоната преимущества и поэтапное изготовление

Выбор материала для сборки каркаса

Для создания «скелета» летней беседки из поликарбоната фото в интернете предлагают разные варианты:

профильные уголки или трубы из качественного металла (понадобится сварочный аппарат),
деревянный каркас можно сделатьсвоими руками, получается аккуратная, недорогая и экологичная беседка из дерева, из поликарбоната – фото изделий вдохновляют на установку.

Каркас из натуральной древесины нуждается в обязательном уходе и регулярной обработке специальными препаратами. Красота – главное достоинство беседки деревянной с поликарбонатом.

При раскрое листа мастер должен помнить, что:

монтаж выполняется в безветренные дни,
прозрачные листы меньше, чем цветные, расширяются при нагреве,
чтобы материал не крошился, нужно нарезать его мелкозубчатой пилой,
силиконовым средством обрабатываются места соединений ограждений и крыши,
термошайба, защищенная крышкой, является оптимальным видом крепления,
отверстия в листе сверлят между ребер, отступая от края более 3 см.

Чтобы внутри листа не скапливался конденсат, на его торцевые стороны наносят герметик, а нижняя часть остается открытой.

Сборка каркаса и обшивка беседки

Когда цемент для фундамента застыл, мастер может начинать монтаж каркаса. Столбики могут быть деревянными – недорогими и легко поддающимися обработке. Но чаще применяют металлические профили, высокой прочности.

Выбирая материал для столбов, нельзя забывать о том, что части из дерева потребуют регулярного внимания и ухода. Выносливость опор из металла гарантирует долгую службу без дополнительных трат.

Удобно вырезать детали при помощи ножа или электрического лобзика. Части обшивки нужно нарисовать на листе и аккуратно и не спеша вырезать отверстия. Из полимерного пластика легко создавать детали с изгибами, не пользуясь дополнительными приспособлениями.

Как построить беседку из поликарбоната своими руками

Опираясь на фото чертежей и видео-инструкции изготовления беседки из поликарбоната, можно без труда построить ее на своем садовом участке.

Подготовительные работы

В соответствии с необходимыми размерами беседки, ее формы и конструкции, нужно выбрать подходящее место для ее установки и подготовить его: расчистить, выровнять, освободить от всего ненужного. Площадка должна находиться на ровном месте без перепадов грунта, по возможности, там, где солнце меняется в течение дня, т.е. не солнечный и участок, но и не слишком затененный.

Далее следует составить подробные чертежи будущей постройки с учетом ее веса, размеров и сложностей конструкции. Схема беседки должна составляться с учетом используемых материалов для каркаса и крыши. Опоры могут изготавливаться из дерева, металлической трубы или из камня. В последнем случае на фундамент будет создаваться самое большое давление, поэтому следует его делать более прочным.

Рассмотрим, как построить беседку из металлического профиля и поликарбоната, а также закрытую беседку на бетонном основании.

Как сделать беседку из поликарбоната своими руками

Соединение листов

Беседка из профильного каркаса легкая, поэтому ее установка возможна непосредственно на грунт. Главное при этом – выбрать правильное место – ровное, на возвышенности, чтобы конструкцию не подтапливало дождевой водой.

Согласно разработанному заранее проекту, на участке размечаются места для установки опорных столбов, для чего в грунте пробуриваются отверстия. На дно ям выкладывается песчано-щебеночная подушка толщиной 20-30 см, хорошо утрамбовывается. На нижнюю часть металлических труб можно наварить металлические полоски положением крест-накрест, чтобы создать дополнительную устойчивость. После того, как столбы будут установлены в отверстия и выровнены по уровню, они заливаются бетоном. На фото можно посмотреть подробности процесса установки опорных столбов.

Далее производится сборка каркаса. Металлический каркас можно изготовить, соединив профильные трубы сваркой, но при этом нужно иметь минимальные навыки сварки и сам аппарат. Можно использовать другой метод – сборку на болтах. Столбы соединяются верхними перемычками, и на этом этапе формируется кровля. Если планируется изготовить закрытую беседку, по бокам между столбами нужно сделать обрешетку, на которую будут крепится листы поликарбоната.

Пол внутри дачного навеса можно сделать тремя способами: залить бетоном, уложить кирпичной плиткой или сделать деревянный настил. Последний вариант самый оптимальный, поскольку делается возвышенным, препятствуя затеканию дождевой воды в беседку. Для изготовления настила по периметру столбов приваривается уголок, который служит полочкой для досок. На них устанавливаются балки с шагом 500 мм, которые затем обшиваются половой доской.

На последнем этапе работ сделанная из профиля беседка обшивается поликарбонатом, листы которого отрезаются циркуляркой с диском для резки алюминия. После резки листов на необходимые размеры их торцы закрываются специальным торцевым профилем и обрабатываются герметиком. Вместо него можно использовать специальную клейкую алюминиевую ленту. Стыковка листов между собой производится с помощью специального профиля, а сам поликарбонат через просверленные отверстия крепится к каркасу на саморезы с резиновой уплотненной шайбой.

Не следует слишком туго закручивать саморезы, это может деформировать лист.

Если беседка большая или используются опорные столбы из кирпича или камня, под ее основание необходимо установить фундамент. Если беседка планируется многофункциональная, т.е. с мангалом, бассейном, обеденной зоной, ее вес будет значительным. В этом случае рекомендуется устанавливать монолитный фундамент в виде сплошной плиты. Основу монолитного фундамента составляет металлический каркас, погруженный в бетон. Если беседка менее тяжелая, для ее установки можно использовать фундамент ленточного типа: в грунте выкапывается траншея, на дно которой засыпается песчано-щебеночная подушка толщиной не менее 30 см. По краям траншеи устанавливается опалубка, внутрь укладывается армирующий слой, и заливается бетоном. Процесс установки фундамента под беседку показа на фото.

Когда беседка большого размера, ее крыша обычно сложной формы, многоскатная. Для установки листов поликарбоната на крышу опорные столбы сверху соединяются по периметру деревянными балками, образуя верхнюю обвязку. По углам крепятся стропила, соединяясь друг с другом в центре крыши. Стропила фиксируются между собой с помощью уголков и перемычек. Чтобы было понятнее, монтаж кровли и крепление листов поликарбоната можно посмотреть на видео.

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

Сварная беседка

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

Чертеж простой беседки

На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.
На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

Вся металлоконструкция покрывается специальной краской по ржавчине.
Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

«Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

Чертеж с размерами

Функциональность беседки

Её часто дополняют мангалом или барбекю, строительство которого сразу заложено в проекте. Реализовать подобное будет сложнее. Но зато получится полноценное пространство для любителей шашлыков.

Благодаря освещению наслаждение отдыхом становится доступным поздно вечером. Особенно это удобно, если с вами сидят дети, или нужно приготовить что-то вкусное.

Обязательными атрибутами являются лавочки или стулья, стол. Скамейки могут быть изначально встроенными в общий каркас. Или ставится обычная мебель. А можно купить дизайнерскую садовую обеденную группу. Либо также сделать самостоятельно, оформив кузнечными завитками.

Процесс выполнения ручной постройки

Беседка дачная из поликарбоната является современным укрытием от жары и осадков, а также служит местом для комфортного времяпровождения. Установка такого укрытия не вызывает особых сложностей.

Рекомендуется заранее подготовить необходимые инструменты: ножовка, аппарат для сварки, стамески и прочие строительные материалы.

Сам монтаж не займёт много времени. Понадобится сам полимерный материал для кровельных работ, деревянный брус, доска, рейка, металлическая трубы и профиль. Необходимо пробурить яму под трубы, и заняться их установками с последующей заливкой бетоном.

Каркас

Если дачник решил обойтись без коллективной помощи друзей, то лучше всего устанавливать каркас постепенно с использованием строительных уголков и металлического профиля.

Садовая беседка из поликарбоната – это простой и экономический вариант для оформления участка.

Преимущества поликарбоната:

звукоизолирующие свойства;
высокая светопроницаемость поликарбоната, которая приравнивается к прозрачности стеклопакета;
малая степень теплопроводности;
устойчивость к химическим и механическим воздействиям, а также к лучам ультрафиолета;
устойчивость к погодным условиям (снегу, ветру);
устойчивость к температуре;
устойчивость материала к обработке.

Рекомендации в строительстве беседки:

при конструировании беседки более целесообразно применять крепления в виде винтов с гайками, так как гвозди могут повредить листы;
для беседки предпочтительнее ровная площадка, так как ее каркас может быть нарушен;
для пола подойдет отделка тротуарной плиткой;
рекомендуемый интервал между саморезами — две волны, что наиболее благоприятно для конструкции при порывах ветра;
листы рекомендуется укладывать внахлест, с захватом в 10 см;
если планируется мангал, необходимо проконтролировать теплоизоляцию и герметичность дымохода, а для мангала выбрать толстолистовую сталь;
крепления желательно обработать эмалью во избежание коррозии и повреждения строения.

Что потребуется для работы

1. Подготовка площади

Достаточно разровненного участка земли, площадью 3 на 6 м. Как правило, участок бетонируется и отделывается плиткой. Можно предусмотреть расположение беседки вдали от посторонних людей и шумных дорог, в укромном месте сада, построить ее поблизости с бассейном.

2. Материалы:

листы волнового поликарбоната: если размер листа 3,8 на 0,81 м, необходимо 10 листов;
трубы, длиной 6м различного диаметра: для основных стоек — 6 штук; для продольных балок — 6; для поперечных балок — 4; для несущих балок — 2;
красный кирпич, цементный раствор;
грунтовка и краска для металла, молотковая эмаль (для отделки беседки).

3. Инструменты:

винты, гайки, шуруповерт;
ножовка, циркулярная пила;
оцинкованные саморезы;
лопата;
сварочный аппарат;
ножницы;
стамеска, молоток, наждачка;
клей для дерева;
перчатки, ветошь.

4. Работа:

расстановка стоек, которые располагаются на глубине 40 см и крепятся металлическими штырями. Штыри крепятся со всех сторон от стойки и прикрепляются к ней при помощи сварки;
крепление несущих балок поверх основных стоек с помощью сварки;
крепление поперечных балок к несущим с расстоянием 2 м — с предварительной примеркой строительным уровнем;
крепление метровой профильной трубы к каждой поперечной балке;
укладка балок по краям и крепление их к поперечным лагам;
расстановка оставшихся балок каркаса поликарбонатной крыши с метровым интервалом;
зачистка сварочных швов;
вырезание и крепление деталей из поликарбоната.

Для отвода влаги вследствие осадков устанавливают пластиковые отливы на крыше, а в самой беседке можно провести электричество, для чего выбирают проводку и розетки с повышенной изоляцией в соответствии с уличной влажностью.

Подобное строительство может оказаться хлопотным делом, но именно то, что производится своими руками, чаще всего и представляет настоящую ценность. Пусть ваша беседка будет практичной и привлекательной!

голоса

Рейтинг статьи

Особенности монтажа поликарбоната

Несмотря на всю свою универсальность и практичность, этот материал требует определенных знаний и навыков монтажа.

Выше уже говорилось о том, что листы сотового поликарбоната можно крепить к изогнутым конструкциям только так, чтобы по кривой ложились канавки панели, а также о том, что радиус изгиба рассчитывается в соответствии с толщиной листа.

Однако есть еще ряд нюансов, например, способы соединения отдельных листов – ведь даже для небольшой беседки с крышей из поликарбоната не хватит одной панели, придется уложить в ряд хотя бы две-три.

Приведенные размеры – наиболее часто встречающиеся для сотового поликарбоната, хотя у разных производителей возможны небольшие отличия. Оптимальный вариант – покупка листов сразу же нужной длины (то есть на всю крышу беседки), чтобы иметь возможность соединять листы только по ширине, а не в длину.

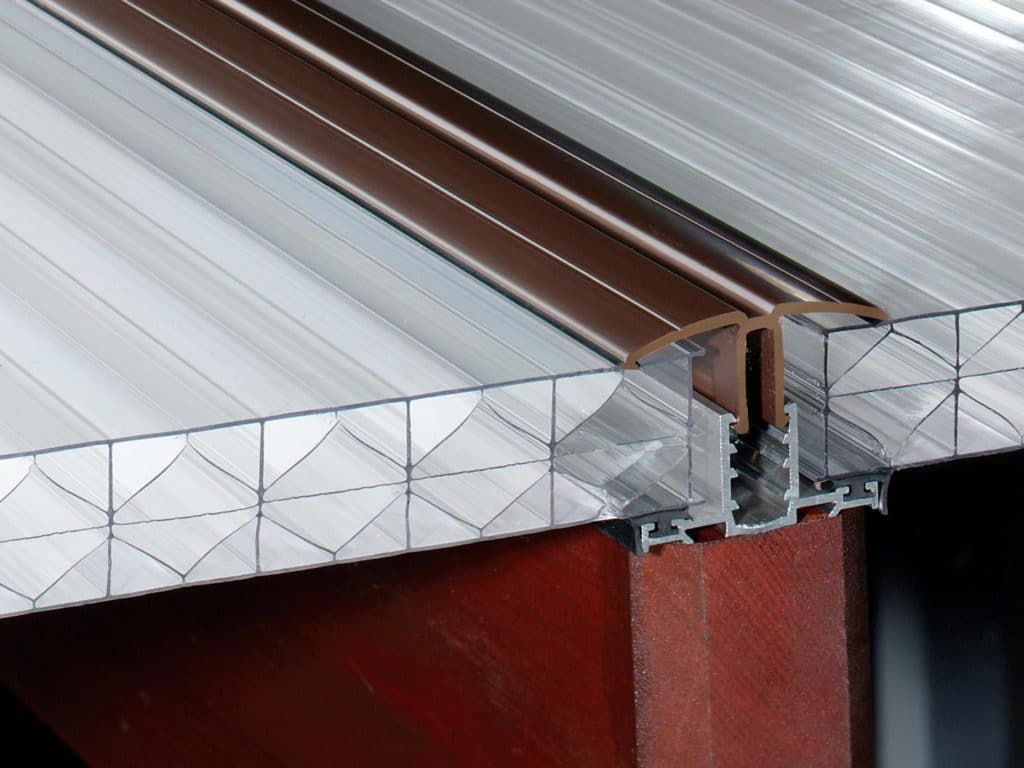

Чаще всего листы соединяют с помощью специального профиля, причем, как указано на схеме выше, лист должен заходить в профиль не менее чем на 15…17 мм, иначе крепление будет ненадежным.

Соединительный профиль может быть поликарбонатным, как показано в таблице выше. Фактически это легкие изделия из того же пластика, чаще всего неразъемные, которые надеваются на край/края листов. Профили НСР и НР рассчитаны на соединение двух рядом расположенных панелей, остальные – на защиту торцов, конька и прилеганий.

Большей популярностью пользуется разъемный алюминиевый профиль.

В первом случае (слева) листы фиксируются прижимными планками с ребристой снизу поверхностью, на которые надвигается защитно-декоративная планка. Во втором случае (справа) в качестве зажима работает изогнутая верхняя планка, а в дополнение есть подкладка снизу. Более удачным может оказаться другой тип соединительного профиля, полностью разборного. В качестве подкладки может выступать монолитный поликарбонат, любой другой пластик, тонкие деревянные планки. Сотовый поликарбонат использовать нельзя – он плохо работает на сжатие!

Ряд производителей предлагает полный комплект с готовой профилированной подкладкой. В нее удобнее закладывать уплотнители, да и сам профиль заметно прочнее, чем самодельные заменители.

Последовательность действий подробно показана на видео ниже, в целом необходимо:

закрепить на каркасе нижнюю часть/части профиля (если она предполагается);
установить уплотняющие элементы (если они есть);
уложить соединяемые листы и зафиксировать их в том положении, в котором они должны будут находиться;
установить прижимную планку. Если она имеет дополнительные крепления (саморезы) – установить их;
поставить на место декоративную накладку (если есть).

Пример монтажа такого соединения показан на схеме снизу.

Пример установки такого профиля показан на видео.

Однако профиль не может полностью удержать листы. Если Вы планируете сделать беседку из поликарбоната своими руками, требуется дополнительное крепление, которое обеспечивают саморезы с термошайбами. Обычно они располагаются вдоль обреза крыши, а также – при большой площади покрытия – рядами с определенным шагом. Ниже показан пример расположения саморезов с термошайбами и соединительного профиля для односкатной крыши прилегающей к дому веранды.

Термошайбы должны располагаться не вплотную к соединительному профилю.

Саморез с термошайбой состоит из таких частей.

Крышка (декоративная накладка) не обязательна, но позволяет защитить металлический саморез от коррозии и придает креплениям более эстетичный вид. Уплотнительная шайба выполняет роль демпфера между саморезом и поликарбонатом, не позволяет слишком сильно, до поломки, прижать материал. Пластиковая шайба распределяет нагрузку от прижима на большую площадь поликарбоната.

Важно закручивать саморезы с определенным усилием и строго перпендикулярно к опорной поверхности

Более подробно о том, как выглядят термошайбы и как их устанавливать на крыше беседки для дачи из поликарбоната, в коротком видео.

Края панелей защищают кромочным (торцовым) профилем. Он монтируется ДО того, как все листы закреплены, причем не просто на край листа, а на наклеенную уплотнительную ленту. Профиль не прижимается вплотную к краю листа, должен оставаться зазор примерно 2…3 мм. Подробнее о том, почему необходимо это делать и как именно, смотрите на видео ниже.

Сотовый поликарбонат

Этот вид поликарбоната, отличающийся изоляцией, доступен разной толщины (10, 16, 32 и 55 мм). Часто используется для покрытия перголы или веранды, комплектуется алюминиевыми профилями. Доступны несколько вариантов отделки сотового поликарбоната:

Четкий аспект: выбран для обеспечения лучшего светопропускания и высокой прозрачности. Доступен любой толщины.
Непрозрачный внешний вид: благодаря более низкому светопропусканию, чем прозрачный поликарбонат, он доступен любой толщины и часто выбирается в солнечных регионах, чтобы иметь возможность использовать затененные области.
Золотой аспект: доступен только толщиной 32 мм, этот аспект снижает тепловыделение за счет золотой термостойкой пленки. Его часто используют в качестве крыши в гостиной для очень солнечных или южных регионов для беседок.

Ребристый поликарбонат

Ребристый поликарбонат особенно подходит для изготовления крыш из сухих стальных резервуаров или сэндвич-панелей. Этот очень прочный поликарбонат также имеет УФ-обработку с одной стороны. Такая обработка позволяет материалу со временем не пожелтеть (имеется 10-летняя гарантия). Если требуется изоляция, можно провести термосварку. Этот процесс включает «приклеивание» листа сотового поликарбоната к нижней стороне поликарбоната. Толщина клееной плиты может составлять 32 или 55 мм в зависимости от потребностей.

Какие инструменты понадобятся для монтажа

Листы размечаются по проекту, обозначаются необходимые размеры и форма. Режется поликарбонат по контуру электролобзиком, ножовкой или обычным ножом.

Для крепления материала к металлическому, деревянному каркасу беседки следует подготовить дрель и шуруповерт. Также пригодятся рулетка, напильник, маркер или карандаш.

Что такое поликарбонат?

Если поинтересоваться отзывами о беседках из поликарбоната, наблюдается очень странная картина: одни довольны, другие — нет. Причем и одни и другие категоричны, мнения высказывают не просто так а на основании собственного опыта. Из этих отзывов вырисовываются два противоречия:

Под поликарбонатом жарко даже в открытой беседке. Но не у всех. У кого-то там даже в полдень тень «как под деревьями».
Крышу побило градом, причем насквозь. У кого-то и град, и даже запущенные «добрыми» прохожими камни выдерживает.

Поликарбонат есть монолитный и ячеистый

Если во всем разобраться, все объяснимо. Поликарбонат есть двух типов: сотовый (ячеистый) или монолитный (литой). И тот и другой может использоваться при индивидуальном строительстве. Монолитный — это материал, который ранее назывался оргстекло. Если он достаточно толстый, его прочность очень высока: остекление в некоторых банках делают из монолитного поликарбоната. Он, правда, покрыт специальной защитной пленкой — чтобы не царапался. Если на крышу дачной беседки постелить такой поликарбонат, то и удары града он выдержит. Но. Стоит он раза в два-три дороже, чем сотовый.

Сотовый или ячеистый поликарбонат, как понятно из названия, состоит из ячеек, которые в чем-то похожи на соты. Отсюда и пошло название. Он образовывается несколькими тонкими листами, которые соединяются между собой перемычками. Слоев может быть от двух до шести, а ячейки могут быть разной формы. Некоторые из структур показаны на фото ниже. Глядя на этот рисунок легко объяснить описанные выше противоречия даже в том случае, если все написавшие отзывы использовали сотовый поликарбонат.

Самый дешевый материал имеет состоит из двух листов, соединенных вертикальными перемычками. Вот он — хрупкий и ломкий. Его легко можно сдавить даже пальцами. Особенно если ячейка крупная. Чем сложнее структура, тем прочнее материал. Как узнать, какой перед вами? Посмотреть на его поперечный срез. Там видна геометрия ячеек. Это — к вопросу о прочности и хрупкости поликарбоната.

Строение ячеистого поликарбоната

Теперь о том, что кому-то под поликарбонатом жарко, а кому-то нет. Есть два фактора, которые на это влияют. Первый — региональный. В некоторых регионах солнышко даже в середине лета не печет, а греет, причем не очень сильно. И даже если поликарбонат выбран такой, который используют в теплицах — пропускающий 80-90% солнечных лучей — людей это не пугает, а радует: погреться приятно.

Второй фактор — неправильно выбран тип материала. Как уже говорилось, есть поликарбонат, который пропускает солнечные лучи почти полностью. Его используют для теплиц. Есть тот, который пропускает около 30% света. Вот его нужно ставить на крыши беседок или использовать для навесов. Это еще не все. На теплоизоляционные характеристики влияет и строение, и толщина материала: чем больше слоев, тем лучше теплоизоляционные свойства. В случае с беседкой — под толстым поликарбонатом (8 мм) в беседке даже в южных регионах нежарко. Ситуация, в общем, привычная: дешевые материалы имеют низкую цену не просто так. Так что не экономьте: будет жарко, да еще и градом побьет.

Беседки из поликарбоната — преимущества и поэтапное изготовление
