Области применения различных разъемов
Когда пользователь смотрит на компьютер, телевизор или же другое устройство, он должен понимать, для чего какой кабель используется. Также стоит понимать, какие бывают аудио кабели, для каких целей они чаще всего применяются и многое другое.
SPDIF out
По факту, этот разъём – одно большое название вида, который после разводится на множество других. Этот тип – самый распространенный, но и от этого самый старый. Именно поэтому его можно встретить только в:
- Домашних кинотеатрах;
- Аудиоплеерах;
- Автомагнитолах;
- Аудиоплеерах.
Такое подключение проходит в тот разъем, что обозначен на самой приставке. Коннектор выглядит чаще всего как привычный «тюльпан». Рассчитан он либо на 75 ОМ, либо же на 50 ОМ. Также можно использовать любой другой кабель, который имеет это же сопротивление, этот вариант возможен.
Обратите внимание! SPDIF out – это название одного типа. Далее этот разъем делится по проводам на коаксиальный, оптический и другие

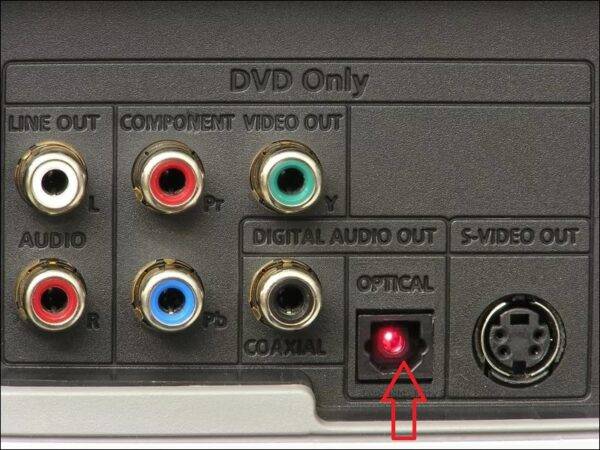

Digital audio out
Это оптический кабель, который, как правило, состоит из одной оболочки и сердцевины. Он принят в качестве стандарта для таких телевизоров, как LG, Samsung и многое другое. Он необходим для:
- Преобразования из светового сигнала в электрический;
- Его дальнейшая ретрансляция, причем проходит она без искажений;
- Прием сигнала от входящего устройства;
- Обратная подача сигнала в устройство.
Digital audio out работает по принципу стандартного аудио проводника, но при этом наличие оптических разъемов позволяет передать сигнал с телевизора на другие гаджеты по особенной акустике. При этом пользователь получает идеальный звук. Отчасти это получает и из-за того, что отсутствует какое-либо влияние на поля, реализуется специальная связь между устройствами, а также не генерируются электромагнитные излучения при передаче.

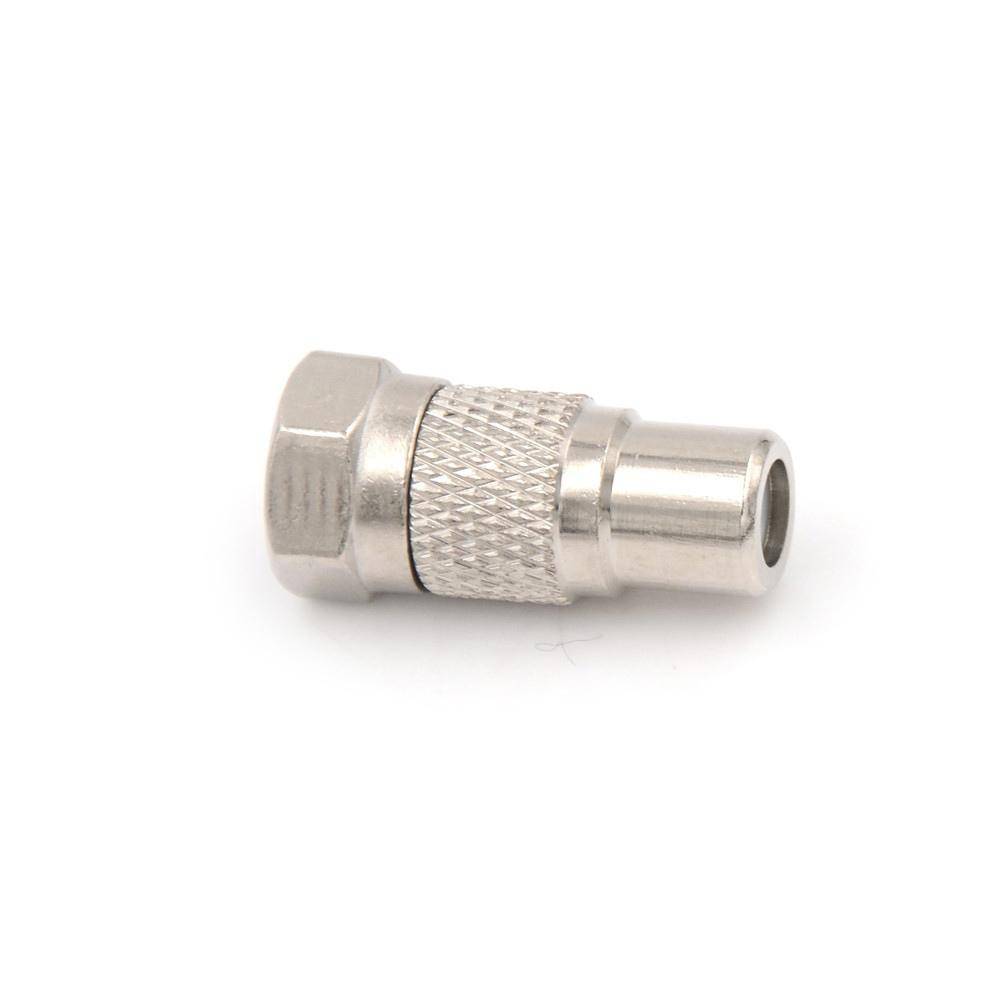

Coaxial разъем
Coaxial кабель и разъём под него – это самый редкий тип. Все из-за того, что он предполагает использование электричества для передачи сигнала. Он представляет собой круглый разъем, при этом встретить его можно очень редко на каких-либо устройства. Связано это с тем, что оптические разъёмы распространены намного больше, нежели коаксиальные. В 2020 году было именно так.
Встретить его можно на телевизорах, AV-ресиверах и усилителях. Если рассматривать телевизоры, но их редко где можно отыскать. Чаще всего именно такие подключения практически невозможно найти.

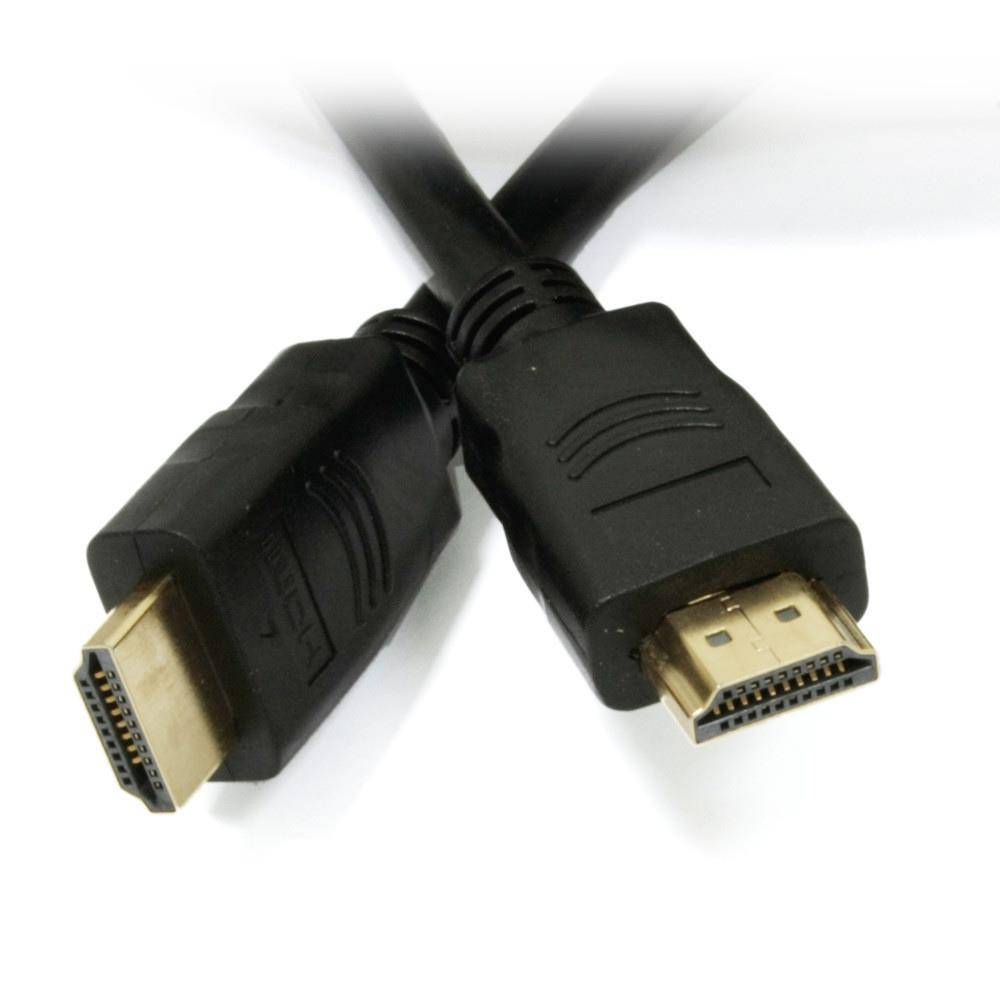

HDMI
HDMI кабели очень распространены на компьютерах, а не на телевизорах. Ни чаще всего подключаются Blu-ray плееры, консоли или же каналы для спутниковое или же кабельного В, при этом, если телевизор поддерживает 4 К, то вообще с лёгкостью можно вывести это изображение через этот разъём.
У него отличный протокол, что его отличает от остальных подобных кабелей. Да, если коаксиальный и оптический кабели поддерживают и высокое разрешение, и качественную картинку, то протокол они не смогут выдержать ток, как надо. Именно этим кабели HDMI подключения отлично работают. Его также устанавливают многие разработчики популярных и даже топов компьютеров, телевизоров. Они транслируют связь сразу, без задержек, при этом нет никаких проблем с подключением. Только если количество проводов.
RCA
Это тип разъема чаще всего называют тюльпаном. Связано это прежде всего тем, что у него такая форма. RCA часто применяется в аудио технике, причем стандарт именуется композитным. Кабели подобные на стандартные, при этом они имеют компакт версию.
Провод имеет 3 разъёма. Первый необходим для того, чтобы передавать сигнал двухканального сигнала, еще один – для монофонического сигнала, окончательный сигнал нужен просто для расляции. Можно отметить, что этот провод можно назвать составляющим для остальных. Он часто бывает обжимным, что делает его еще удобнее. Такое подключение понадобится всем.
Hi-Fi
Еще один интересный кабель, который чаще всего является антенным или же прямо для домашнего кинотеатра. Hi-Fi чаще встречается именно в старых версиях устройства. Он не такой популярный, потому что компрессионные кабеля на данный момент не так часто видятся. Главное, чтобы после подобное подключение сохранилось, так как с ним удобно музыку писать.
Таким образом у каждого разъема и канала было свое подключение
Важно знать все тонкости проводов, чтобы не попасть впросак в дальнейшем при подключении
Плюсы объемного звука
Главный плюс подобного оборудования – объемный звук формата 5.1. Чтобы понять, в чем его преимущество, необходимо подробнее разобраться в этом вопросе. Начать стоит со стандартного формата подачи звука – моно. Сигнал в этом случае распространяется от собеседника, который сидит рядом с владельцем устройства.
При этом положение собеседника, как и звуковой волны, не меняется. Если человек, который принимает звук, встанет и пройдется по комнате, он все равно будет слышать сигнал только из одной точки. Для передачи такого формата звука достаточно одной колонки или приемника.
Более сложный формат подразумевает использование двух колонок, которые позволят определить где находится звук. Минус такого формата в том, что человеку при этом нужно оставаться на месте. Дополнительно стоит отметить, что если сигнал окажется не справа или слева, а спереди или сзади, колонка не сможет его передать.
Ремонт телевизоров на 30% ниже
чем в сервисных центрах у дома
Заказать ремонт
Стоит понять, как подключить к телевизору LFG домашний кинотеатр. Стандартная система содержит несколько элементов:
- Ресивер. Отвечает за обработку поступающих с телевизора сигналов для воспроизведения картинки и звука. Также ресивер определяет, куда пойдет изображение, а куда – звук.
- Аудиосистему. Стандартный комплект включает до 5 колонок и сабвуфер. Такая комплектация позволяет добиться передачи даже самых низкочастотных сигналов.
- Источник звука. Довольно распространенным вариантом является DVD-проигрыватель.
Последний добавляют, чтобы сделать передачу низких частот более качественным. Хотя это практически без надобности. Диаметр динамика зависит от частоты звука. И чем ниже показатель, тем больше потребуется колонка. Интересно, что на самых низких частотах ориентация человека в пространстве работает хуже, и он с трудом определит, откуда исходит звук.
Как вывести компьютерный звук с ноутбука
Большинство «компьютерных» колонок не отличаются высоким качеством звучания, а встроенные «пищалки» ноутбука рассчитаны на воспроизведение системных звуков. Чтобы получить удовольствие от фильма, насладиться любимыми композициями или мультимедиа-презентацией, лучше вывести сигнал звуковой карты на музыкальный центр.
Чтобы подсоединить компьютер к музыкальному центру понадобится специальный кабель, на одном конце которого установлен разъём Jack 3,5 мм, а на другом — два разъёма типа RCA («тюльпан»), обычно белого и красного цветов. Принцип соединения заключается в том, что линейный вход музыкального центра связывается с линейным выходом звуковой карты компьютера. Для этого штекер Jack 3,5 мм вставляется в гнездо на компьютере (обычно зелёного цвета), а два разъёма-тюльпана — в соответствующие гнёзда на корпусе музыкального центра. В большинстве устройств линейный вход требуется активировать — включить режим LINE-IN или AUX, проверьте по инструкции центра.
Переходник RСA-Jack связывает музыкальный центр и компьютер
Если в музыкальном центре нет линейного входа RCA, связать его с компьютером поможет кабель c двумя одинаковыми разъёмами Jack 3,5 мм на концах. Такой провод соединяет выход звуковой карты компьютера или ноутбука с гнездом Jack на передней панели музыкального центра, помеченным как AUX, или IN. При выполнении коммутации рекомендуется отключить оба прибора.
Как основной, так и дополнительный линейные входы необходимо активировать, чтобы звук поступал на усилитель. Проверьте по инструкции к вашему центру.
Плюсы объемного звука
Главный плюс подобного оборудования – объемный звук формата 5.1. Чтобы понять, в чем его преимущество, необходимо подробнее разобраться в этом вопросе. Начать стоит со стандартного формата подачи звука – моно. Сигнал в этом случае распространяется от собеседника, который сидит рядом с владельцем устройства.
При этом положение собеседника, как и звуковой волны, не меняется. Если человек, который принимает звук, встанет и пройдется по комнате, он все равно будет слышать сигнал только из одной точки. Для передачи такого формата звука достаточно одной колонки или приемника.
Более сложный формат подразумевает использование двух колонок, которые позволят определить где находится звук. Минус такого формата в том, что человеку при этом нужно оставаться на месте. Дополнительно стоит отметить, что если сигнал окажется не справа или слева, а спереди или сзади, колонка не сможет его передать.
Ремонт телевизоров на 30% ниже
чем в сервисных центрах у дома
Заказать ремонт
Стоит понять, как подключить к телевизору LFG домашний кинотеатр. Стандартная система содержит несколько элементов:
- Ресивер. Отвечает за обработку поступающих с телевизора сигналов для воспроизведения картинки и звука. Также ресивер определяет, куда пойдет изображение, а куда – звук.
- Аудиосистему. Стандартный комплект включает до 5 колонок и сабвуфер. Такая комплектация позволяет добиться передачи даже самых низкочастотных сигналов.
- Источник звука. Довольно распространенным вариантом является DVD-проигрыватель.
Последний добавляют, чтобы сделать передачу низких частот более качественным. Хотя это практически без надобности. Диаметр динамика зависит от частоты звука. И чем ниже показатель, тем больше потребуется колонка. Интересно, что на самых низких частотах ориентация человека в пространстве работает хуже, и он с трудом определит, откуда исходит звук.
Усилитель/Ресивер
Более сложный и редко используемый метод подключения, отлично подойдет, если нужно помимо центра вывести звук еще и через дополнительную акустическую систему, или например, подключить сабвуфер. Таким образом, сам центр вы подключаете в ресиверу, либо усилителю, а его, в свою очередь к телевизору. Дополнительное оборудование обеспечит вам все возможные настройки звуковой дорожки.
Вы можете мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.
Ваше сообщение отправлено.
Спасибо за обращение.
Возможно вас также заинтересует
Приложения
S/PDIF первоначально применялся в -плеерах (и DVD-плеерах , проигрывающих компакт-диски), а затем стал общим способом соединения и передачи звука в других аудио-компонентах, например, таких как оптоволоконным кабелем, который устойчив к электрическим помехам.
Другое применение интерфейс S/PDIF находит в передаче цифрового потока окружающего звука как определено стандартом IEC 61937. Этот режим используют, чтобы подключить выход DVD-плеера к входу AV-ресивера домашнего кинотеатра, который поддерживает форматы Dolby Digital или Digital Theatre System(DTS) окружающего звука.
S/PDIF (Sony*/Philips* Digital Interface) – это интерфейс формата передачи аудио, который поддерживает передачу цифровых аудио сигналов от одного устройства к другому без процедуры преобразования в аналоговый сигнал, что позволяет избежать ухудшения качества звука.
Для SPDIF, 192-битовые слова поделены на 12 слов по 16 битов каждое. Первые 6 битов первого слова – управляющий код; значение этих битов показано в таблице:
| bit num. | if not set means: | if set means: |
| consumer | professional | |
| 1 | normal | compressed data |
| 2 | copy prohibit | copy permit |
| 3 | 2 channels | 4 channels |
| 4 | – | – |
| 5 | no pre-emphasis | pre-emphasis |
S/PDIF
(также называется S/P-DIF,
расшифр. как Sony
Philips
Digital Interface
/Interconnect
Format).
Описывается как IEC
958 type II
в стандарте IEC-60958. Представляет собой совокупность спецификаций протокола низкого уровня и аппаратной реализации. Осуществляет передачу цифрового звука между различными компонентами. S/PDIF состоит из двух составных частей: физической и программной
.
S/P-DIF можно назвать потребительской версией известного стандарта AES/EBU, отличаются они некоторыми деталями в протоколе и разной стоимостью аппаратных частей.
Для видеокарт NVidia Geforce
Необходимо
- Видеокарта NVidia с разъемом для подведения звука (для последующей передачи его по HDMI)
- Интегрированная или внутренняя звуковая плата с цифровым выходом SPDIF в виде пинов на плате.
- Перемычка или кабель, соединяющий SPDIF out звуковой карты с видеокартой.
Из-за ограничений пропускной способности интерфейса SPDIF, список доступных для передачи цифровых форматов звука, ограничивается PCM Stereo, DD 5.1 и DTS 5.1.
В Windows XP настройки SPDIF очень скудны. Это касается, в первую очередь, выбора форматов передачи звука и частоты дискретизации. Поскольку в Windows XP SPDIF out, как правило, не отображается как независимое устройство вывода звука, бывает невозможно заставить звуки идти только на SPDIF.
В Windows Vista и 7, выходы являются независимыми, а у многих пользователей, наоборот, возникает необходимость дублирования аналоговых и цифровых каналов.
RCA-аудиокабели
Более распространенное название аудиокабелей – аналоговые RCA-кабели. У него всего два штекера, и вполне понятно, провод какого цвета в тюльпане отвечает за звук. Это красный и белый либо красный и черный разъемы.
Аудиокабели-тюльпаны используются для подключения таких устройств, как видеомагнитофоны и DVD-плееры к телевизорам или CD-плееры к стереоприемникам.
Красный тюльпан предназначен для правой стереосистемы, а белый (или черный) – для левой стереосистемы.
Специалисты рекомендуют позолоченные разъемы RCA для дополнительной защиты от коррозии, особенно во влажном климате.
Поскольку большинство аудиозаписей в настоящее время являются цифровыми (а не стерео), то создано несколько новых кабелей, которые незаменимы при переносе цифровых аудиосигналов.
Оптический цифровой кабель (или волоконно-оптический) передает звуковые сигналы в виде импульсов света и непроницаем для помех.
Другой цифровой аудиокабель называется Digital Coaxial. Этот провод используется при соединении спутниковых тарелок или телевизионных кабелей с телевизором. Подходящие разъемы можно встретить в современных DVD-плеерах, CD-плеерах и стереоприемниках.
Последний тип аудиокабеля – это аналоговый многоканальный кабель. Он предназначен для использования со специальными проигрывателями (DVD-аудио), которые воспроизводят диски с высокой частотой записи звука. Аналоговый многоканальный кабель-тюльпан состоит из 6-8 разъемов, каждый из которых отвечает за отдельный аудиоканал на задней панели стереоприемника.
До сих пор нет определенного понятия в многоканальном кабеле, какой цвет в тюльпанах за что отвечает. Но существует общепризнанная классификация, с помощью которой присоединяют отдельный цвет.
Для аналогового аудиосигнала действует характеристика:
- Белый – левый/моно.
- Красный – правый.
- Зеленый – центр.
- Синий – левый (surround).
- Серый – правый (surround).
- Коричневый – левый тыловой (surround).
- Рыжевато-коричневый (цвет загара) – правый тыловой (surround).
- Пурпурный – сабвуфер.
Для цифрового аудиосигнала:
Оранжевый – S/PDIF.
S/PDIF обеспечивает передачу цифровых аудиосигналов между устройствами без преобразования его в аналоговый сигнал, что значительно сказывается на улучшении качестве звука. Особую популярность он заимел в автомобильном звуке.
Широко его применяют при использовании домашнего кинотеатра, который поддерживает форматы объемного звука.
Роль RCA-провода-тюльпана огромна особенно в бытовом плане. Без него практически не обойтись в работе любой техники. Стоит отметить простоту использования и многозадачность в применении кабеля-тюльпана.
Подключение к ТВ кабелем
Кабельное соединение некоторые называют устаревшей технологией, но спорить с тем, что это гораздо проще, чем синхронизировать что-либо без проводов, тяжело.
Через линейные разъемы
Данный тип связи самый распространенный в аудио и видео технике. Для этого потребуется кабель RCA-RCA (тюльпаны с двух сторон).
Кабель RCA-RCA
Синхронизация выполняется по алгоритму.
- В телевизоре необходимо найти гнезда для подключения тюльпанов, подписанные AUDIOOUT.
- Для подключения нужно взять шнур RCA-RCA.
- Один конец кабеля подключается к ТВ – необходимо учесть цвета штекеров и разъемов.
- Второй конец подключается к аналогичному выходу в музыкальном устройстве, цвета снова должны соответствовать друг другу, желтый штекер не подсоединяется (он передает видео).
- Акустику необходимо переключить на прием звука из линейного входа.
Через композитный разъем
Если телевизор не оборудован тюльпанами, то у него может быть SCART. Это достаточно массивный разъем, который способен передавать и звук, и картинку. В данном случае потребуется переходник со SCART на RCA, так как музыкальные центры не оснащаются первым интерфейсом. Имея переходник и кабель или кабель RCA-SCART, настройка осуществляется по схеме.
Кабель RCA-SCART
- На ТВ сзади необходимо найти разъем SCART. Он самый большой и похож на прямоугольник с множеством более мелких отверстий.
- Переходник или кабель стороной со SCART подключается к ТВ.
- Вторая часть белым и красным штекером подключается к центру. Желтый остается свободным.
- В ТВ переключается подача сигнала на SCART, а в центре на линейный вход LINE. Иногда подобные настройки не требуются – звук сразу поступает из динамиков проигрывателя.
Через разъем для наушников
Для соединения у телевизора может быть предусмотрен только разъем для наушников. В этой ситуации на помощь придет кабель mini-jack 3,5 – 2 RCA. Одна сторона у него выглядит, как стандартный штекер от наушников, а вторая – как тюльпаны без желтого штекера.
Кабель mini-jack 3,5 – 2 RCA
Алгоритм подключения.
- На телевизоре следует найти разъем 3,5. Иногда это сложно, так как производители могут поместить его в любом месте, даже на передней панели, спрятав под крышку.
- Если гнездо стандартное, то кабель сразу вставляется в него. Подчас вместо 3,5 используется 6,5. Визуально они одинаковы, но второй вариант крупнее. В таком случае требуется переходник с 6,5 на 3,5.
- Вторая сторона кабеля подключается в музыкальный центр так, как это было описано выше – с соблюдением цветов.
- На музыкальном проигрывателе остается включить прием звука с LineIN.
- У телевизора дополнительные настройки обычно не требуются.
Через оптический разъем
В отличие от перечисленных выше вариантов, данный разъем подразумевает цифровую подачу звука, что в отличие от аналогового соединения позволяет получить лучшее качество без потерь сигнала. Особенно последнее ощутимо, если используется аналоговая передача проводами длинной более 1 метра.
Оптический разъем на телевизоре
- На телевизоре следует найти S/PDIF – он выглядит, как квадрат с круглым отверстием, в котором светится лазер.
- Кабель S/PDIF двусторонний, поэтому любыми сторонами он подключается в оба устройства.
- После этого необходимо на обоих девайсах переключиться на S/PDIF. Как это сделать, лучше всего прочитать в инструкции.
Особенности подключения некоторых моделей телевизоров
Телетехника различных производителей может иметь свои особенности соединения с музыкальным центром. Так, на телевизорах LG Smart TV аналоговый RCA выход отсутствует в большинстве случаев. Чтобы подсоединить данные телеприемники к внешнему аудио-устройству, нужно задействовать оптический разъем или HDMI, SCARD или выход для наушников при его наличии. Кроме того, на некоторых моделях разъемы могут находиться не только на тыльной стороне, но и на боковой, поэтому телевизор нужно осматривать очень внимательно.
На телевизионных панелях фирмы Samsung выход RCA также очень часто отсутствует (например, в 6 серии). В данной ситуации подключение внешних аудиоустройств предлагается выполнять также через оптический выход или HDMI с технологией ARC, которая обеспечит чистое объемное звучание. Но аналогичный разъем должен быть и на подключаемой технике.
Использовать эти же выходы, а также коаксиальный разъем и для наушников предлагает компания Philips.
Аналоговый RCA выход, а также SCARD по-прежнему используются на телевизорах Sony Bravia, поэтому к продукции этих производителей подсоединить музыкальный центр проще всего.
В большинстве случаев после подключения внешнего аудиоустройства к ТВ-приемнику звук по-прежнему доносится из родных динамиков. В этой ситуации потребуется на телевизионной панели открыть настройки звука и сделать необходимые изменения в соответствии с инструкцией по эксплуатации. Этот же раздел меню необходим в том случае, если при подсоединении центра через разъем для наушников звук через внешние колонки выходит очень тихий.
Прямое подключение через разъемы
Звук самого престижного телевизора не идёт в сравнение с высококлассным звучанием акустики домашнего кинотеатра. Есть несколько вариантов коммутации аудиосистемы домашнего кино с телевизором:
- использование оптического входа;
- подключение коаксиальным цифровым кабелем;
- подключение «тюльпан в тюльпан»;
- применение разъёма.
При этом необходимо докупить дополнительные кабели и специальные устройства.
В этом материале не будут рассматриваться способы соединения устройств с помощью коаксиальной магистрали и кабеля типа «тюльпан». Такие подключения остались в прошлом, они приводят к большим потерям при выводе звука, и гнёзда для использования таких кабелей будут постепенно исчезать с задних панелей цифровой аппаратуры.
Все последние модели телевизоров имеют свой оптический выход, который обеспечивает высокое качество передачи звукового сигнала. Сигнал подаётся с разъёма оптического выхода телевизора на оптический вход ресивера. Упрощенно говоря, сигнал передаётся посредством светового потока, заключённого в структуру кабеля. Необходимо удостовериться в наличии соответствующих разъёмов на ресивере кинотеатра и на телевизоре.
При соединении разъёмов применяется профессиональный оптоволоконный кабель, который не реагирует на любые электромагнитные излучения. При реализации этого решения, получается идеальное качество студийного звука без помех и искажений.
Что такое SPDIF out
Вообще, SPDIF out –это такой протокол передали для цифрового аудиосигнала. Он разработан по стандарту AES3. Использовать её нужно для бытовых функций. Он поддерживает формат 5.1 и 7.1 звукового объемного кодирования.
Если говорить проще, то для того, чтобы гарантировать правильную передачу стереозвука, необходимо обеспечить скорость. Разработчики, что в целом не поранить ПК, подстраховались и создали специальный канал в виде SPDIF out. Он поможет передать как и несжатый стереосигнал, так и многоканальный звук.
Также этот разъем говорит о том, с какой частотой, сколько каналов подключено, необходимо ли сжатие и так далее. В общий поток информации можно вложить порядка 1,5 Мбит в секунду. По современным стандартом это достаточно мало.
Разработчики придумали этот разъем, чтобы уменьшить количество требуемых проводов для того, чтобы воспроизводить качественный контент. Они взяли в новинку это вооружение. После этого подобный канал появился не только на компьютерах, но и на телевизоре.
Если рассматривать практическое применение этого кабеля, то он нужен для того, чтобы подключить колонки к компьютеру или же телевизору, а после наслаждаться просмотром фильма или же игры.
Подключать можно разную аппаратуру, в том числе колонки, которые поддерживают Dolby Digital или же другую аппаратуру. Кабель незаменим в том случае, когда обычный DVI не передает звук. Он обеспечивает качественное подключение быстро и просто.
Нужно всего лишь найти правильный вход на материнской плате, настроить способ передачи звука. Причем данная процедура может занять от силы 10 минут. Пользователь сразу услышит звук без помех, каких-либо шипений и так далее.
Альтернативный способ подключения
К телевизорам компании LG используется другой подход в подключении, который не подходит под выше описанный. Как подключают музыкальные центры к современным телевизорам компании LG, интересует чаще всего пользователей. Это связано с тем, что панель с портами для кабелей имеет другую конструкцию.
Первое, что нужно сделать – это найти на обоих устройствах порты входа и выхода или же audio-in audio-out. Далее, необходимо наличие специального провода, по которому будет передаваться звуковой сигнал на внешние колонки. С помощью провода происходит соединение, после чего все готово к использованию. Данная технология может подарить качественный звук и приятные ощущения при просмотре фильмов или другого контента.
Способ 2. (Digital) Optical -> Multichannel Analog
Ради этого статья и затевалась. Мне часто задают вопросы вида: «Как подключить мой домашний кинотеатр к новому телевизору? У него нет аналоговых аудиовыходов!». У моего DEXP есть только двухканальный мини-джек и оптический Toslink. На время до покупки новой акустики старый комплект 5.1 я подключил при помощи такого китайского конвертера.
Внутри устройства прячется довольно примитивный цифроаналоговый преобразователь и DSP-процессор — микросхема, отвечающая за микширование, эквалайзинг и эффекты.
Применение очень простое — подключаем в аналоговые RCA-выходы акустическую систему, с другой стороны подаем аудиосигнал через коаксикальный или оптический разъем и внешнее питание от комплектного блока питания.
Если сигнал соответствует числу подключенных каналов акустики — он проходит без микширования и обработки. Как есть.
Читать также: Нарезка шлицов на валу станок
То есть, если у фильма 5.1-канальная аудиодорожка, и мы используем соответствующую аудиосистему — качество звука будет таким же, как в оригинале.
Если на него подается двухканальная дорожка, то сигнал преобразовывается с помощью «виртуального» микширования в процессоре, и раскидывается на все колонки.
Конечно, это сильно отличается от настоящего 5.1-канального звука, но, все-таки — звучит приятнее, чем обычное стерео. Если, конечно, мы говорим о фильмах.
Так можно подключить акустику и к другим устройствам — например, через обычных выход для наушников ноутбука, планшета или плеера.
Но на выходе получится только виртуальный 5.1-канальный звук, даже если изначальная дорожка — многоканальная. Из стереоразъема иного получить не выйдет.
При необходимости, конвертер позволяет воспроизводить любой входящий аудиосигнал в двухканальный. Удобно для музыкальных систем стандарта систем 2.1, а так же в тех случаях, когда DSP-конвертер воспроизводит дорожку некорректно.
Как подключить оптический кабель к телевизору и к акустической системе – инструкция
Для подключения акустики с помощью оптического кабеля, вы можете воспользоваться этой инструкцией:
- Для начала найдите на задней части, или боковой стороне телевизора разъем с одной из указанных надписей (у разных телевизоров по разному): Optical Audio, Digital Audio , Toslink. После этого подключите первый конец кабеля.
Оптический кабель для подсоединения колонок к телевизору должен быть не длиннее 3-5 метров
- Найдите разъем Digital Audio IN на акустическом устройстве, после чего подключите второй конец кабеля.
- Укажите выбранный вами источник, по умолчанию это D.IN. Затем перейдите в раздел настройки на телевизоре, выберете раздел «звук», «настройка громкоговорителя», «выбрать динамик». Выберите «внешний ресивер», «оптический выход».
Подключение дополнительных усилителей звука
С помощью оптического кабеля можно подключать разного вида акустику к телевизору. Акустическая система бывает активной и пассивной.
Как подключить колонки, наушники , акустику 5.1 к телевизору:
Активная акустическая система очень легко выделяется среди других. Она обладает регулятором громкости и проводом питания. Примером активной акустики являются компьютерные колонки.
Подключают активную акустику чаще всего в разъем для наушников.
Активная акустическая система
В некоторых колонках установлен разъем для оптического входа, который можно найти по надписи Digital IN. Чтобы подключить такие колонки к телевизору – требуется оптический кабель.
Преимущества активных колонок в том, что они отлично передают звук не урезая его качества, так же увеличивают громкость на достойном уровне. Единственный недостаток – это то, что они плохо воспроизводят низкие частоты.
Пассивная акустическая система – отличается от предыдущей отсутствием встроенного усилителя, из-за этого приходится подключать отдельный блок.
При подключении усилителя стоит обращать внимание для какой колонки он предназначен. Для левой – левый, для правой – правый
Пассивная акустическая система
Подключение усилителя выполняется с помощью винтовых зажимов, после чего вся система подключается к телевизору через HDMI, но если такого разъема нету, то подключается через имеющиеся разъемы.
Как подключить колонки к телевизору через тюльпаны и оптический выход аудио, используя конвертер оптика в аналог тюльпаны RCA:
Как подключить Яндекс станцию к телевизору с помощью HDMI
Яндекс станция представляет собой умную систему, позволяющую управлять телевизором с помощью голоса. Есть большая и маленькая станция. Для подключения маленькой станции достаточно воспользоваться блютуз подключением, а вот как подключить большую – вы сейчас узнаете.
В комплекте со станцией идут провода HDMI, которые нужно подключить к телевизору, или приставки в соответствующий разъем.
После этого вы сможете пользоваться Алисой с помощью голоса.
Яндекс станция
Что выбрать?
Даже не надо задумываться о вариантах подключения домашнего кинотеатра — оптический вход наиболее приемлемое и высокоэффективное решение. Желательно использовать качественную оптоволоконную линию, хотя стоит это дорого. Но использование устаревших по конструкции кабелей нивелирует все вложения в кинотеатр низким качеством звучания
Выбирая кинотеатр, обратите внимание на наличие оптического входа. Владельцам ресивера без оптического входа не стоит расстраиваться, на помощь придут специальные переходники и конверторы
При такой трансформации старая аппаратура обретёт новое звучание.
Аппаратная часть
S/PDIFormat-спецификация допускает использование нескольких типов кабеля и разъемов. Электрический тип имеет обозначения «coaxial» и «RCA jack». Оптический — «TOSLINK» и «EIAJ Optical» (но этот реже). На рынке имеются адаптеры, специально предназначенные для перехода с коаксиального RCA Jack S/PDIF на оптический TOSLINK S/PDIF, и наоборот. Но для их использования требуется внешний источник питания. Главное достоинство оптического типа S/PDIF — высокая устойчивость к электропомехам.
S/PDIF разрабатывался на базе звукового стандарта AES/EBU. Он во многом идентичен уровню этого протокола, однако оснащен иными физическими разъемами. Они, в отличие от громоздких и дорогих XLR, дешевле и легче.
Выводим звук на телевизор
После подключения, включаем компьютер и телевизор. На телевизоре выбираем вход HDMI и наблюдаем картинку с видеокарты. Включаем фильм. Если звук в этот момент будет идти из компьютерных колонок – это означает, что в системе, по умолчанию, до сих пор выбран аналоговый источник звука. Чтобы сменить его на цифровой, нажимаем правой кнопкой мыши по значку аудиомикшера в системном трее, выбираем пункт “Устройства воспроизведения”. В открывшемся окне выбираем нужный нам источник звука, в данном случае это Цифровой аудиовыход HDMI, нажимаем кнопку “По умолчанию” и применяем настройки. Если все сделано верно, то звук должен пропасть в колонках компьютера и появиться в телевизоре.
